低频功率放大器概述
低频功率放大器实验报告

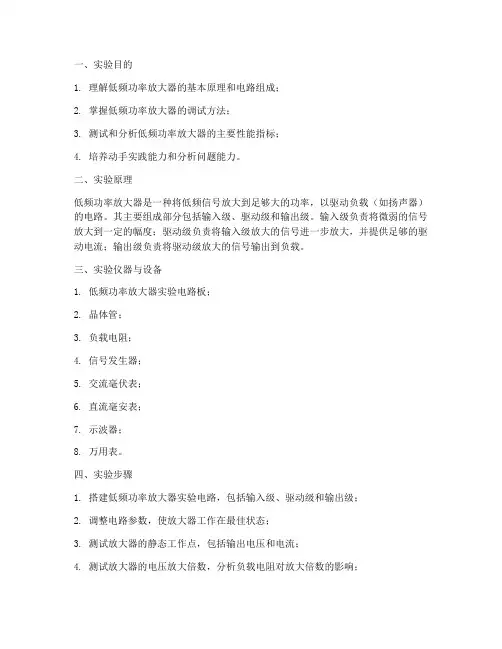

一、实验目的1. 理解低频功率放大器的基本原理和电路组成；2. 掌握低频功率放大器的调试方法；3. 测试和分析低频功率放大器的主要性能指标；4. 培养动手实践能力和分析问题能力。
二、实验原理低频功率放大器是一种将低频信号放大到足够大的功率，以驱动负载（如扬声器）的电路。
其主要组成部分包括输入级、驱动级和输出级。
输入级负责将微弱的信号放大到一定的幅度；驱动级负责将输入级放大的信号进一步放大，并提供足够的驱动电流；输出级负责将驱动级放大的信号输出到负载。
三、实验仪器与设备1. 低频功率放大器实验电路板；2. 晶体管；3. 负载电阻；4. 信号发生器；5. 交流毫伏表；6. 直流毫安表；7. 示波器；8. 万用表。
四、实验步骤1. 搭建低频功率放大器实验电路，包括输入级、驱动级和输出级；2. 调整电路参数，使放大器工作在最佳状态；3. 测试放大器的静态工作点，包括输出电压和电流；4. 测试放大器的电压放大倍数，分析负载电阻对放大倍数的影响；5. 测试放大器的非线性失真，分析产生失真的原因；6. 测试放大器的带宽，分析电路参数对带宽的影响；7. 测试放大器的效率，分析电路参数对效率的影响；8. 对实验数据进行整理和分析，撰写实验报告。
五、实验结果与分析1. 静态工作点测试：通过调整电路参数，使放大器工作在最佳状态。
测试结果显示，输出电压约为15V，输出电流约为0.5A。
2. 电压放大倍数测试：在输入信号为1V时，输出信号约为10V，电压放大倍数为10。
3. 非线性失真测试：通过调整输入信号幅度，观察输出信号的波形。
当输入信号幅度较大时，输出信号出现失真现象。
分析产生失真的原因是电路参数设置不当，导致放大器工作在非线性区域。
4. 带宽测试：在输入信号频率为20Hz到20kHz范围内，放大器具有良好的带宽。
分析电路参数对带宽的影响，发现适当调整电路元件参数，可以提高放大器的带宽。
5. 效率测试：通过测量输入功率和输出功率，计算放大器的效率。
低频功率放大器实验报告

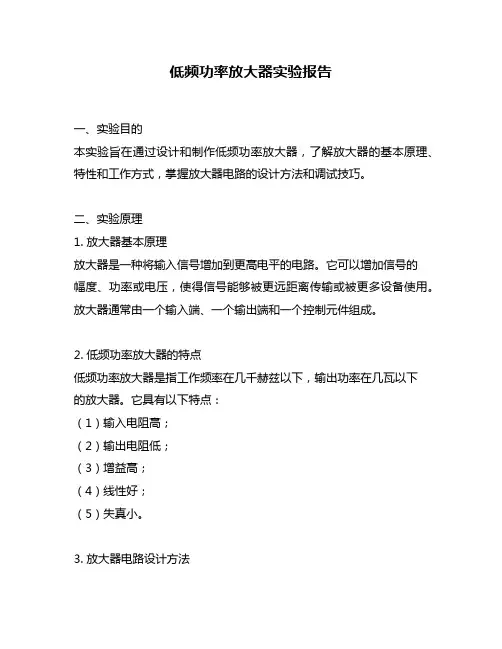

低频功率放大器实验报告一、实验目的本实验旨在通过设计和制作低频功率放大器，了解放大器的基本原理、特性和工作方式，掌握放大器电路的设计方法和调试技巧。
二、实验原理1. 放大器基本原理放大器是一种将输入信号增加到更高电平的电路。
它可以增加信号的幅度、功率或电压，使得信号能够被更远距离传输或被更多设备使用。
放大器通常由一个输入端、一个输出端和一个控制元件组成。
2. 低频功率放大器的特点低频功率放大器是指工作频率在几千赫兹以下，输出功率在几瓦以下的放大器。
它具有以下特点：（1）输入电阻高；（2）输出电阻低；（3）增益高；（4）线性好；（5）失真小。
3. 放大器电路设计方法（1）选择合适的管子：根据需要选择合适的管子，如双极晶体管或场效应管等。
（2）确定工作点：根据管子参数和负载要求确定工作点。
（3）设计偏置电路：根据所选管子类型和工作点需求设计偏置电路。
（4）确定放大器电路拓扑结构：根据需求选择合适的放大器电路拓扑结构。
（5）计算元件参数：根据所选拓扑结构和工作点计算元件参数。
（6）布局和布线：根据设计要求进行布局和布线。
三、实验步骤1. 放大器电路设计本次实验采用晶体管作为放大器管子，以共射极放大器为基础，设计低频功率放大器电路。
具体步骤如下：（1）选择晶体管型号；（2）根据晶体管参数和负载要求确定工作点；（3）设计偏置电路；（4）选择合适的耦合电容和旁路电容；（5）计算元件参数。
2. 低频功率放大器制作按照设计要求进行元件选配、布局和布线，制作低频功率放大器。
3. 低频功率放大器测试将信号源接入输入端，将示波器接入输出端，调节偏置电位器使得输出波形不失真。
测量并记录输入信号幅度、输出信号幅度、增益等数据，并对数据进行分析和比较。
四、实验结果与分析经过测试，本次实验制作的低频功率放大器实现了预期的功能。
在输入信号频率为1kHz、幅度为10mV的情况下，输出信号幅度为1.2V，增益为120倍。
在输入信号频率为10kHz、幅度为10mV的情况下，输出信号幅度为1.0V，增益为100倍。
低频功率放大器实验报告
低频功率放大器实验报告低频功率放大器实验报告引言低频功率放大器是一种常见的电子设备，用于放大低频信号。
本实验旨在通过搭建低频功率放大器电路并进行实验验证，探究其工作原理和性能特点。
一、实验目的本实验的主要目的是：1. 了解低频功率放大器的基本原理和工作方式；2. 学习搭建低频功率放大器电路的方法；3. 测试低频功率放大器的性能指标，如增益、频率响应等。
二、实验器材和原理1. 实验器材：（列出所使用的器材，如信号发生器、电阻、电容、晶体管等）2. 实验原理：（简要介绍低频功率放大器的工作原理，如输入信号经过放大器电路，经过放大后输出）三、实验步骤1. 搭建低频功率放大器电路：（详细描述电路的搭建步骤，包括所使用的元件和其连接方式）2. 连接信号发生器和示波器：（将信号发生器连接到放大器的输入端，将示波器连接到放大器的输出端）3. 调节信号发生器和示波器：（调节信号发生器的频率和幅度，观察示波器上的输出信号）4. 测量和记录数据：（测量和记录放大器的增益、频率响应等数据，可以使用示波器和其他测量仪器）四、实验结果和分析1. 实验数据：（列出实验测得的数据，如输入信号频率、幅度，输出信号频率、幅度等）2. 数据分析：（根据实验数据进行分析，计算并比较放大器的增益、频率响应等性能指标）3. 结果讨论：（对实验结果进行讨论，分析可能的误差来源，探讨实验结果与理论预期的一致性）五、实验总结1. 实验心得：（简要总结实验过程中的体会和收获，如对低频功率放大器的理解加深，实验操作技巧的提升等）2. 实验改进：（提出对实验的改进意见，如增加测量数据的次数，使用更精确的测量仪器等）3. 实验应用：（探讨低频功率放大器的实际应用领域，如音频放大器、通信设备等）结语通过本次实验，我们对低频功率放大器的原理和性能有了更深入的了解。
实验结果与理论预期相符，验证了低频功率放大器电路的可靠性和稳定性。
通过实验的过程，我们也提高了实验操作技巧和数据分析能力，为今后的学习和研究打下了基础。
低频功率放大器
低频功率放大器
低频功率放大器是一种用于放大低频信号的电子器件。
它主要用于音频放大器、音响系统、小功率音频输出、低频信号传输和低频调制等应用中。
低频功率放大器一般采用晶体管、场效应管或功率放大器集成电路（IC）等作为放大元件。
它们具有低噪声、低失真和高稳定性的特点，能够实现高质量的音频放大。
低频功率放大器通常具有以下特性：
1. 低频放大范围广：通常能够放大几十赫兹到几千赫兹的低频信号；
2. 低功率消耗：功率消耗一般在几瓦以下；
3. 低噪声和低失真：能够保持信号质量，避免失真和噪声的产生；
4. 高稳定性：能够在不同温度和电压变化下保持稳定的放大性能；
5. 电路保护功能：可以防止过流、过热、过压等情况对放大器造成损坏。
低频功率放大器广泛应用于音频设备、小型音响系统、无线传输系统、低频调制、声音放大等领域。
低频功率放大器工作原理

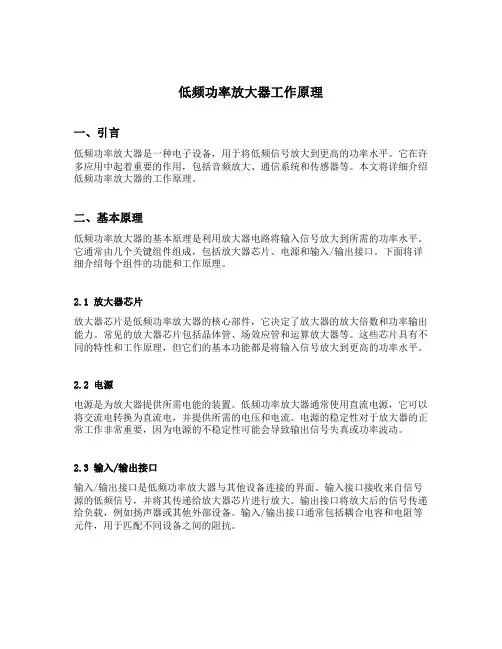

低频功率放大器工作原理一、引言低频功率放大器是一种电子设备，用于将低频信号放大到更高的功率水平。
它在许多应用中起着重要的作用，包括音频放大、通信系统和传感器等。
本文将详细介绍低频功率放大器的工作原理。
二、基本原理低频功率放大器的基本原理是利用放大器电路将输入信号放大到所需的功率水平。
它通常由几个关键组件组成，包括放大器芯片、电源和输入/输出接口。
下面将详细介绍每个组件的功能和工作原理。
2.1 放大器芯片放大器芯片是低频功率放大器的核心部件，它决定了放大器的放大倍数和功率输出能力。
常见的放大器芯片包括晶体管、场效应管和运算放大器等。
这些芯片具有不同的特性和工作原理，但它们的基本功能都是将输入信号放大到更高的功率水平。
2.2 电源电源是为放大器提供所需电能的装置。
低频功率放大器通常使用直流电源，它可以将交流电转换为直流电，并提供所需的电压和电流。
电源的稳定性对于放大器的正常工作非常重要，因为电源的不稳定性可能会导致输出信号失真或功率波动。
2.3 输入/输出接口输入/输出接口是低频功率放大器与其他设备连接的界面。
输入接口接收来自信号源的低频信号，并将其传递给放大器芯片进行放大。
输出接口将放大后的信号传递给负载，例如扬声器或其他外部设备。
输入/输出接口通常包括耦合电容和电阻等元件，用于匹配不同设备之间的阻抗。
三、低频功率放大器的工作原理低频功率放大器的工作原理可以分为几个步骤，包括输入信号放大、功率放大和输出信号传递。
下面将详细介绍每个步骤的过程和关键技术。
3.1 输入信号放大输入信号放大是低频功率放大器的第一步，它通过放大器芯片将输入信号放大到所需的水平。
放大器芯片可以根据不同的输入信号进行调整，以实现不同的放大倍数。
在这个阶段，输入信号经过放大器芯片后，其幅度得到增加，但功率仍然较低。
3.2 功率放大功率放大是低频功率放大器的核心步骤，它通过放大器芯片将输入信号的功率增加到所需的水平。
在这个阶段，放大器芯片会消耗一部分电能，并将其转化为输出信号的功率。
低频功率放大器的设计
01 Chapter定义应用低频功率放大器的定义和应用01020304033. 元器件选择011. 确定设计需求和目标022. 选择合适的放大电路拓扑结构6. 测试与调试7. 文档编写02 Chapter电压跟随器设计偏置电路设计输入阻抗匹配030201电流放大设计驱动能力增强失真度控制功率输出设计输出级的负载通常是扬声器等低阻抗设备，因此需要进行输出阻抗与负载的匹配设计。
负载匹配保护电路设计03 Chapter增益带宽积和转换速率增益带宽积转换速率输出功率输出功率是功率放大器驱动负载的能力，通常以分贝（dB）为单位表示。
在低频功率放大器的设计中，提高输出功率可以通过增加电源电压、优化输出级电路等方式实现。
失真度失真度衡量放大器输出信号与输入信号的差异，包括谐波失真、交越失真等。
在低频功率放大器的设计中，降低失真度是关键目标之一。
这可以通过采用线性度更好的放大器件、改进偏置电路、降低工作温度等方式实现。
输出功率与失真度效率与线性度效率效率是指功率放大器输出功率与输入功率的比值，表示放大器将输入功率转换为输出功率的能力。
在低频功率放大器的设计中，提高效率有助于降低能耗，实现节能环保。
提高效率的方法包括采用开关类功放、Doherty功放等高效功放架构。
线性度线性度衡量放大器输出信号与输入信号之间的线性关系。
在低频功率放大器中，线性度直接影响信号的保真度。
改善线性度可以通过使用高线性度的放大器件、采用负反馈技术、预失真技术等方法来实现。
04 Chapter电路仿真与设计验证仿真软件选择01电路搭建与参数设置02仿真结果分析03电路板制作实际电路搭建与调试元器件选择与采购电路板制作与测试验证结果分析与设计改进建议测试数据收集设计改进建议THANKS。
低频功率放大器实验报告(共)doc(一)
低频功率放大器实验报告(共)doc（一）引言概述：低频功率放大器是电子工程中常见的一种电路，其主要作用是将输入信号放大到一定的功率级别。
本实验报告将对低频功率放大器进行研究和实验，并整理出以下五个大点进行阐述。
正文：一、低频功率放大器的基本原理1.低频功率放大器的定义和作用2.低频功率放大器与其他功率放大器的区别3.低频功率放大器的工作原理简介4.低频功率放大器的常见电路结构5.低频功率放大器的特点和应用领域二、低频功率放大器的电路设计1.电路设计的基本流程2.选择合适的放大器电路拓扑3.硬件设计考虑因素4.电路参数的优化方法5.仿真软件在低频功率放大器设计中的应用三、低频功率放大器的实验步骤1.实验所需器材和元件的准备2.组装电路板的步骤3.连接电路的方法和注意事项4.实验中所需仪器的使用方法5.实验步骤的具体操作和测量方法四、低频功率放大器实验结果与数据分析1.实验中所得的电流、电压等数据记录2.不同输入信号下的输出功率测量3.实验结果与设计参数之间的对比分析4.实验中可能存在的误差和改进措施5.实验结果对低频功率放大器设计的指导意义五、低频功率放大器的改进与展望1.现有低频功率放大器的局限和不足2.针对不足之处的改进方向和方法3.新型低频功率放大器的发展趋势4.低频功率放大器在未来的应用前景5.对本实验的总结和建议总结：通过本实验，我们对低频功率放大器的基本原理、电路设计、实验步骤和结果进行了详细的研究和分析。
通过对实验数据和理论参数的对比分析，我们得出了一些改进和优化低频功率放大器的方法和方向。
未来随着科技的发展，低频功率放大器在各个领域将有更广阔的应用前景。
本实验的过程使我们对低频功率放大器有了更深刻的理解，也为以后的研究和应用提供了有益的参考。
低频功率放大器工作原理
低频功率放大器工作原理低频功率放大器是一种可以将输入信号放大到较大幅度的电子设备，它在音频放大、功率放大和RF信号放大等领域都有应用。
低频功率放大器一般采用晶体管或管子作为放大元件，其工作原理是将输入信号经过放大电路的放大作用后，输出信号的幅度会比输入信号大很多倍。
低频功率放大器的工作原理，可以简单地分为两个过程：放大和输出。
放大是指输入信号经过放大电路后，输出信号的幅度比输入信号大。
输出是指经过放大后的信号被输出到外部负载上。
在低频功率放大器中，放大过程主要由放大电路实现。
放大电路是由放大器管子或晶体管、电容、电感和电阻等元器件组成的。
当输入信号经过放大电路时，放大器管子或晶体管的基极或栅极会受到电压的变化，从而使其输出电流或电压发生相应的变化。
这样就实现了对输入信号的放大作用。
在放大过程中，电路中的电容和电感起到了很重要的作用。
电容可以对信号进行滤波，去掉高频杂波，保留低频信号。
电感则可以对信号进行放大，增强信号的幅度。
输出过程则是通过输出电路实现的。
输出电路一般由负载、电阻和电容等元器件组成。
当放大过程中的信号被输出到输出电路时，输出电路的电阻和电容会对输出信号进行调整，从而实现对输出信号的功率调节。
在低频功率放大器中，输出功率是一个非常重要的参数。
输出功率越大，说明放大器的功率越强，可以驱动更大的负载。
因此，在设计低频功率放大器时，需要充分考虑输出功率的大小。
低频功率放大器的设计也涉及到一些热问题。
由于放大过程中会产生热量，因此需要考虑散热问题。
在设计低频功率放大器时，需要考虑散热器的大小、散热器的材料、散热器的安装位置等因素。
低频功率放大器是一种非常重要的电子设备，在音频放大、功率放大和RF信号放大等领域都有应用。
其工作原理是通过放大电路对输入信号进行放大，然后通过输出电路将放大后的信号输出到外部负载上。
在设计低频功率放大器时，需要考虑输出功率、散热问题等因素。
低频功率放大器 论文
低频功率放大器1 摘要1.1参数分析功率放大电路是一种能量转化电路，在输入信号的作用下，晶体管把直流电源的能量，转换成随输入信号变化的输出功率送给负载，对功率放大要求如下：输出功率要大：要增加放大器的输出功率，必须使晶体管运行在极限的工作区域附近。
效率要高:放大器的效率定义为交流输出功率与直流输出功率之比。
非线性失真在允许范围内：由于功率放大器在大信号下工作，所以非线性失真是难免的，问题是要把失真控制在允许范围内。
1.2功率放大器的分类乙类功率放大器：只有半个信号周期内，存在集电极电流，按电路形式它又分为：、双端推挽电路、单端推挽电路、平衡无变压器电流1.3功率放大器的应用为了克服交越失真，必须使用甲乙类电路。
2 理论方案选择低频功率放大器主要可以分为两部分，一是前置放大电路，另外一个是功率放大输出电路。
其中前置放大级基本都是一样的，功率放大级目前有三种方案可供选择：方案一：采用专用集成MOS芯片功率放大器，它可以达到功率放大器的要求，一旦使用不可以改变各级参数和工作，不灵活而且成本高。
方案二：采用以三级管为核心的功率放大电路，这种功率电路输出小，效率低，功耗大，很难满足要求。
方案三：采用分立式MOS管功放电路，分立式元件低频功率放大器可对每级工作状态和性能逐级调节，而且有很大的灵活性。
另外，波行稳定性好，成本低。
通过分析可以看出，分立式MOS功放电路能满足本题要求，而且与题目所给相一致。
3 总体思路设计3.1前置级设计为了提高输入级阻抗，应选择同相放大器。
由于没有必要考虑直流信号，因而采用电容将直流信号隔离掉。
同样输出也使用隔离直流的电容。
为了降低集成运放内部输入、输出电阻对带宽的影响，前置放大器反相输入端的接地电阻和反馈电阻应该选很低，接地电阻选100Ω，反馈电阻选择3kΩ。
图中反馈电阻并联的小电容是为防止自激振荡。
3.2功放级设计电路结构的选择第二级放大与功率放大组合在一起，采用集成运算放大器驱动输出级的MOSFET.输出级输出方式不定。
低频功率放大器(OTL电路和OCL电路)的电路图和功率计算
Pom
(
1 2
VCC
)2
2RL
VC2C 8RL
在理想条件下，可以推得OCL电路的最大效率也为78.5﹪。
谢谢聆听
1.1 电路构成
OTL 电路原理图
单电源互补对称功率放
大电路，又称无输出变压器 功率放大电路，简称OTL电
路。电路为OTL电原理图。 与OCL电路不同的是，电路
有双电源改为单电源供电， 输出端经大电容CL与负载RL
耦合。
04
1.2 工作原理
1. 静态分析
ui=0时，IB=0，由于两管特性对称， A点的静态电
交越失真（重点现象）
在OCL基本电路中，当输入电压小于三极 管的开启电压时，VT1、VT2均截止，从而出
现如图所示的交越失真现象。一旦音频功率放
大器出现交越失真，会使声音质量明显下降。 为了避免交越失真，在实际使用的OCL电路 中，必须设置合适的静态工作点。
di
er zhang jie
第二章 节
低频功率放大器 （ＯＣＴ电路和 ＯＴＬ电路）
di
yi zhang jie
第一章 节
1.1 电路构成
OCL基本电路结构如图所示。图中VT1、VT2是一对特性对称的NPN管和 PNP管，电路工作在乙类状态。
04
1.2 工作原理
1. 静态分析
ui 0 时，由于电路结构对称，无偏置电压， IB 0，a点的静态电位Ua 0 流过 RL 的静态电流为零。因此，该电路的输出不接输出电容。
位
UA
1 2
VCC，
则CL上充有左正右负的静态电压 U CL
1
1 2
VCC
由于CL容量很大，相当于一个电压为 2 VCC 的直流电
低频功率放大器概述
第4章低频功率放大器【课题】4.1低频功率放大器概述【教学目的】1．了解低频功率放大器基本要求。
2．掌握功率放大器的三种工作状态。
3．了解功率放大器的常用耦合方式。
【教学重点】1．低频功率放大器基本要求。
1．低频功率放大器的分类。
【教学难点】1．低频功率放大器基本要求。
2．功率放大器的三种工作状态。
【教学参考学时】1学时【教学方法】讲授法【教学过程】一、引入新课1．复习电压放大器主要任务。
2．列举低频功率放大器的应用：如扩音系统或收音机电路中的功放电路。
二、讲授新课4.1.1低频功率放大电路的基本要求功率放大器作为放大电路的输出级,具有以下几个特点和基本要求：1．能向负载输出足够大的不失真功率由于功率放大器的主要任务是向负载提供不失真的信号功率，因此，功率放大器应有较高的功率增益，即应有较高的输出电压和较大的输出电流。
2．有尽可能高的能量转换效率功率放大器实质上是一个能量转换器，它将电源供给的直流能量转换成交流信号的能量输送给负载，因此，要求其转换效率高。
3．尽可能小的非线性失真由于输出信号幅度要求较大，功放管（三极管）大都工作在饱和区与截止区的边沿，因此，要求功放等除应满足电路正常工作外还要留有一定余量，以减小非线性失真。
管的极限参数I 、P、VCm Cm（BR）CEO4．功放管散热性能要好直流电源供给的功率除了一部分变成有用的信号功率以外，还有一部分通过功放管以热的形式散发出去（管耗），因此，降低结温是功率放大器要解决的一个重要问题。
4.1.2低频功率放大器的分类1．按电路工作状态分类（1）甲类功放电路甲类功放电路中的功放管始终工作在三极管输出特性曲线的线性部分如图4.1（a）所示，即在输入信号的整个周期内，功放管始终导通，故电路输出波形失真小，但因静态时，功放管处于导通状态，且静态电流（I）较大，电路转换效率较低，理想情况下最大效率CQ达50%。
（2）乙类功放电路乙类功放电路在静态时，功放管处于截止状态，如图4.1（b）所示，即在输入信号的整个周期内，功放管只在输入信号的半个周期内导通的。
低频功率放大器工作原理
低频功率放大器工作原理一、概述低频功率放大器是指一种用于放大低频信号的电子设备。
它主要应用于音频放大器、功率放大器等领域。
本文将详细介绍低频功率放大器的工作原理。
二、基本结构低频功率放大器通常由以下几个部分组成：1.输入级：负责接收输入信号，并将其转换为电压信号。
2.中间级：负责对输入信号进行放大。
3.输出级：负责将中间级输出的信号进行再次放大，并驱动负载。
4.电源：提供所需的电源电压和电流。
三、工作原理1.输入级输入级通常由一个差分放大器组成，其基本原理是利用两个晶体管的差分对输入信号进行放大。
当一个晶体管导通时，另一个晶体管截止，从而实现对输入信号的差分放大。
2.中间级中间级通常由多个共射极或共基极的晶体管组成。
这些晶体管通过串联或并联的方式连接在一起，形成了一个具有高增益和高线性度的电路。
其中，共射极电路适合于高增益和较小输出阻抗，而共基极电路适合于高线性度和较大输出阻抗。
3.输出级输出级通常由多个功率晶体管组成，其主要作用是将中间级输出的信号进行再次放大，并驱动负载。
功率晶体管通常采用并联的方式连接在一起，以提高功率放大器的输出能力。
同时，为了保证输出电路的稳定性和可靠性，还需要添加一些保护电路，如过流保护、过温保护等。
4.电源电源通常由多个变压器、整流器、滤波器等组成。
其中，变压器主要用于将交流电压转换为所需的直流电压和直流电流；整流器则负责将交流信号转换为直流信号；滤波器则负责去除直流信号中的杂波和噪声。
四、总结低频功率放大器是一种用于放大低频信号的电子设备。
它通常由输入级、中间级、输出级和电源四部分组成。
其中，输入级主要负责接收输入信号，并将其转换为电压信号；中间级负责对输入信号进行放大；输出级负责将中间级输出的信号进行再次放大，并驱动负载；而电源则提供所需的电源电压和电流。
在实际应用中，还需要根据具体的需求进行设计和调整，以达到最佳的性能和效果。
低频功率放大器报告要点
低频功率放大器摘要近几十年来在音频领域中，A类、B类、AB类音频功率放大器一直占据比较重要的地位，其发展经历了这样几个过程：所用器件从电子管，晶体管到集成电路过程；电路组成从单管到推挽过程；电路形式从变压器到OTL、OCL、BTL 形式过程。
其最基本类型是模拟音频功率放大器，本文介绍了一款采用集电极输出，并具有补偿和调零功能的实用低频功率放大器的设计过程。
该设计包括前置放大、功率放大、电源、功率显示四个部分。
前级放大采用集成运放电路，给输入信号一定的电压放大；功率部分采用了差分放大电路推动后级场效应管，使其输出功率达到预期要求；电源是用双输出变压器、稳压管等元器件组成；功率显示这个部分，采用数码管显示。
引言将输入信号放大并向负载提供足够大功率的放大器叫功率放大器。
由于功率放大器运行中的信号幅度(电压、电流)大，其突出的问题是要解决非线性失真和各种瞬态失真。
所以，功率放大器的主要任务是在不失真前提下放大信号的功率。
一般在电路结构上采用不同形式，来减小信号的失真，提高输出功率，满足人们对音响设备的不同需求。
一、 方案设计1.1 总体方案设计低频功率放大器，其原理如图1.1所示。
前置放大电路主要完成对小信号的放大，一般要求输入阻抗高，输出阻抗低，频带要宽，噪音要小;功率放大电路决定了整机的输出功率、非线性失真系数等指标，要求效率高尽可能，失真尽可能小、输出功率大。
设计时首先根据技术指标要求，对整机电路作出适当安排，确定各级的增益分配，然后对各级电路进行具体的设计。
因W 5P 0≥，所以此时的输出电压V 3.6R P U L o o ≥=，要使输入5mV 的信号放大到输出的8V ，所需的总放大倍数为1260mV53V .6u u A i o u =≥=图1.1 低频功率放大器原理框图1.2 前置放大器的设计由于输入的音频信号非常微弱，故一般在功率放大电路前面加一个前置放大器。
方案一：如图1.2所示，利用节型场效应管2SK30作为前置放大。
低频功率放大器实验报告
低频功率放大器实验报告引言低频功率放大器是一种常用的电子器件，它可以将输入信号的幅度放大到一个较高的水平。
本实验旨在通过设计和制作一个简单的低频功率放大器来加深对该器件的理解。
实验目的•了解低频功率放大器的基本原理•学习如何设计和制作一个简单的放大器电路•验证实验结果与理论预期的一致性实验材料和设备•电源•函数信号发生器•示波器•电阻、电容和二极管等元件•面包板和导线等实验器材实验步骤1.根据实验需求，选择合适的放大器类型和工作点。
常见的低频功率放大器有共射放大器和共基放大器两种，本实验选择共射放大器作为设计对象。
2.根据放大器类型和工作点选择合适的元件参数。
在设计共射放大器时，需要确定电阻参数和电容参数，以及输入和输出的直流偏置点。
3.将所选元件按照电路图连接到面包板上。
注意正确连接每个元件的引脚，避免短路和错误连接。
4.使用函数信号发生器提供输入信号，将信号连接到放大器的输入端。
5.将示波器连接到放大器的输出端，以测量输出信号的幅度和波形。
6.打开电源，调整函数信号发生器和示波器的参数，使其适应放大器的输入和输出要求。
7.通过调整放大器的电源电压和输入信号的频率，观察输出信号的变化。
记录实验结果并与理论预期进行比较。
实验结果与分析在实验过程中，我们根据设计要求和选择的元件参数，成功制作了一个低频功率放大器电路。
通过调整电源电压和输入信号的频率，我们观察到了输出信号的变化。
在理论预期方面，我们期望放大器能够将输入信号的幅度放大到一个较高的水平。
根据放大器电路的设计和理论模型，我们可以计算出放大倍数，并与实验测量结果进行对比。
如果实验结果与理论值相符，说明实验成功。
此外，我们还需要观察输出信号的波形和失真情况。
如果输出信号存在失真或畸变，我们需要进一步分析并调整放大器电路，以改善输出信号的质量。
总结通过本次实验，我们学习了低频功率放大器的基本原理，了解了放大器的设计和制作过程。
我们通过实际操作和测量，验证了理论预期并得出了实验结果。
低频功率放大电路
124 第6章 低频功率放大电路在实际的放大电路中，无论是分立元件放大器还是集成放大器，其末级都要求输出较大的功率以便驱动如音响放大器中的扬声器、电视机的显像管和计算机监视器等功率型负载。
能够为负载提供足够大功率的放大电路称为功率放大电路，简称功放。
功率放大电路按构成放大电路器件的不同可分为分立元件功率放大电路和集成功率放大电路。
由分立元件构成的功率放大电路，电路所用元器件较多，对元器件的精度要求也较高。
输出功率可以做得比较高。
采用单片的集成功率放大电路，主要优点是电路简单，设计生产比较方便，但是其耐电压和耐电流能力较弱，输出功率偏小。
功率放大电路按放大信号的频率，可分为高频功率放大电路和低频功率放大电路。
前者用于放大射频范围（几百千赫兹到几十兆赫兹）的信号，后者用于放大音频范围（几十赫兹到几十千赫兹）的信号。
本章主要讨论的是低频功率放大电路。
6.1 功率放大器的一般问题6.1.1功率放大器的特点及主要指标从能量控制和转换的角度来看，功率放大电路和一般的放大电路没有本质的区别。
但功率放大电路上既有较大的输出电压，同时也有较大的输出电流，其负载阻抗一般相对较小，输出功率要求尽可能大。
因此从功率放大电路的组成和分析方法，到电路元器件的选择，都与前几章所讨论的小信号放大电路有很大的区别。
低频功率放大器的主要指标有以下几项：1．提供尽可能高的输出功率P o功率放大器的主要要求之一就是输出功率要大。
为了获得较大的输出功率，要求功率放大管（简称功放管）既要输出足够大的电压，同时也要输出足够大的电流，因此管子往往在接近极限运用状态下工作。
所谓最大输出功率，是指在输入正弦信号时，输出波形不超过规定的非线性失真指标时，放大电路最大输出电压和最大输出电流有效值的成积，即：om om om omo o o 2122I U I U I U P ⨯=⨯==2．提供尽可能高的功率转换效率功率放大器实质上是一个能量转换器，它将直流电源提供的功率转换成交流信号的能量提供给负载，但同时还有一部分功率消耗在功率管上并产生热量。
低频功率放大器原理
低频功率放大器原理低频功率放大器是一种电子设备，用于放大低频信号。
低频信号是指频率范围在几千赫兹以下的信号，例如音频信号。
低频功率放大器的主要应用领域包括音频放大、电视机、手机、音响等。
低频功率放大器的基本原理是利用放大电路来增加输入信号的幅度。
在低频放大电路中，放大器的三个基本要素是输入信号源、放大器电路和输出负载。
输入信号源通常是一个低幅度的音频信号源，例如一台手机或一个音响设备。
输入信号源的电压通常在几毫伏到几百毫伏之间。
放大器电路是低频功率放大器的核心部分。
常见的放大器电路包括晶体管放大器、集成放大器和运放电路等。
这些电路能够根据输入信号的强度来控制输出信号的幅度。
晶体管放大器是一种常见的低频功率放大器。
它使用了半导体材料中的晶体管来放大输入信号。
晶体管放大器通常由三个不同类型的晶体管组成，包括一个输入级、一个中间级和一个输出级。
其中，输入级负责接收和放大输入信号，中间级负责对输入信号进行进一步放大，而输出级则负责输出最终放大后的信号。
集成放大器是一种集成了多个放大器电路的电子元件。
它由多个晶体管、电容和电阻等元件组成。
集成放大器通常比晶体管放大器更小巧，更适合大规模生产。
运放电路是一种高增益放大器电路。
它通常由多个晶体管组成，可以放大输入信号的幅度。
运放电路具有高增益和低失真的特性，广泛应用于音频放大器等领域。
输出负载是连接在放大器电路输出端的电子元件。
它决定了放大器输出信号的大小和负载能力。
常见的输出负载包括扬声器和耳机等。
低频功率放大器的工作过程可以分为两个阶段。
在第一个阶段，输入信号经过输入电阻和耦合电容等元件进入放大器电路。
晶体管或集成放大器根据输入信号的幅度放大它，并通过电容和耦合电阻等元件输出到下一个阶段。
在第二个阶段，输出信号经过电容和耦合电阻等元件进入输出负载。
输出负载将输出信号转换为声音、图像或其他形式的低频信号。
低频功率放大器具有多种特点和应用。
它能够放大低频信号，提供更大的音量和更好的音质。
(完整版)电子线路_陈其纯版_第七章
课题7.1低频功率放大器概述课型新课授课班级授课时数 1 教学目标1．理解低频功率放大器及基本要求2．了解低频功率放大器的分类3．掌握单管功率放大器的电路组成及工作原理教学重点工作原理，功率计算教学难点工作原理学情分析教学效果新课 教后记A ．复习1．石英晶体振荡器的特点。
2．串、并联谐振。
B ．引入在电子技术中，有时需要大的信号功率，该信号具有足够的功率去控制或驱动一些设备工作。
例如：控制电动机的转动，驱动扬声器使之发声等。
C ．新授课7.1 低频功率放大器概述一、低频功放及其基本要求低频功率放大器：能输出低频信号的功率放大器。
功放和电压放大器的区别。
（1）小信号电压放大器。
①V i ，I i ，V o ，I o 较小；②消耗能量小，输出信号的功率小，信号失真小； ③任务：对微弱的信号电压放大。
（2）功率放大器：①任务：输出较大的信号功率；②输入、输出电压和电流都较大－大信号放大器； ③消耗能量多，信号易失真，P o 大。
3功放效率 ①注意效率；②P o；③信号失真；④晶体管的功耗；⑤击穿电压。
（4）对性能良好功放的基本要求①信号失真小；②有足够的输出功率；③效率高；④散热性能好。
二、分类１以晶体管的静态工作点分类（1）甲类功放：Q点在交流负载线的中点。
①三极管处于放大状态；②波形不失真；③静态电流大，效率低。
（2）乙类功放：Q点在交流负载线和I B 0输出特性曲线交点处。
①半个周期在放大区，另半个周期在截止区；②只有半波输出；③没有静态电流，效率高。
（3）甲乙类功放：Q点在交流负载线上略高于乙类工作点处。
①静态电流较小，效率仍较高；②波形失真较小。
2、以功率放大器输出端特点分类(1)有输出变压器功放电路。
(2)OTL功放电路。
(3)OCL功放电路。
(4)BTL功放电路。
7.2单管功率放大器一、电路组成（1）元件作用：R b1，R b2，R e —— 偏置电阻 T 1——输入变压器 T 2——输出变压器 （结合图形分析） （2）T 2作用：①一方面隔断直流耦合交流；②变换阻抗，便负载获得较大的功率。
