西南交大计算机绘图A第一次离线作业

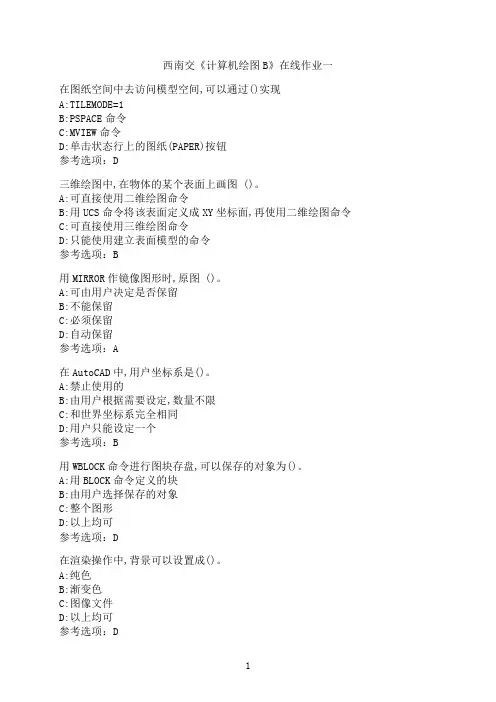

西南交通大学《计算机绘图B》在线作业一
西南交《计算机绘图B》在线作业一
在图纸空间中去访问模型空间,可以通过()实现
A:TILEMODE=1
B:PSPACE命令
C:MVIEW命令
D:单击状态行上的图纸(PAPER)按钮
参考选项：D
三维绘图中,在物体的某个表面上画图 ()。
A:可直接使用二维绘图命令
B:用UCS命令将该表面定义成XY坐标面,再使用二维绘图命令C:可直接使用三维绘图命令
D:只能使用建立表面模型的命令
参考选项：B
用MIRROR作镜像图形时,原图 ()。
A:可由用户决定是否保留
B:不能保留
C:必须保留
D:自动保留
参考选项：A
在AutoCAD中,用户坐标系是()。
A:禁止使用的
B:由用户根据需要设定,数量不限
C:和世界坐标系完全相同
D:用户只能设定一个
参考选项：B
用WBLOCK命令进行图块存盘,可以保存的对象为()。
A:用BLOCK命令定义的块
B:由用户选择保存的对象
C:整个图形
D:以上均可
参考选项：D
在渲染操作中,背景可以设置成()。
A:纯色
B:渐变色
C:图像文件
D:以上均可
参考选项：D
1。
西南交通大学新学期《计算机图形设计》在线作业一
西南交《计算机图形设计》在线作业一
在使用“多义线”(Polyline tool)工具绘制线条时,如果要中断绘制操作得到一条开放的路径,应该做下列哪一项操作
A:按 Esc键
B:按Tab键
C:双击左键
D:单击右键
参考选项：C
下面哪一种对象,不可以使用“Arrange-Shaping-Weld”命令与矩形图形进行焊接操作
A:美术字文本
B:与矩形图形相距有一定距离的图形
C:具有由“交互立体”工具创建的三维效果的图形
D:使用Freehand工具绘制的线段
参考选项：C
在“绘图”窗口中,哪一区域中的对象能被打印出来?
A:绘图窗口中的所有对象
B:绘图页面中的对象
C:阴影效果的矩形以外的区域中的对象
D:辅助线以内的区域中的对象
参考选项：B
如果要按每次递增10%的比例混合当前对象的轮廓线颜色与在颜色板中单击的颜色,应该按住下面哪一个键的情况下用右键单击颜色板中的颜色
A:Alt键
B:Ctrl键
C:Shift键
D:Tab键
参考选项：B
要将一个直角矩形变为圆角矩形,执行以下哪种操作
A:双击“矩形”工具,在弹出的对话框中更改
B:用“形状”工具选择矩形,然后拖动矩形四个角的任意一个节点
C:选择“圆角矩形”工具重新绘制
D:用“选择”工具双击矩形,然后拖动变换箭头
参考选项：B
要将一个直角矩形变为圆角矩形,执行以下哪种操作
A:双击“矩形”工具 ,在弹出的对话框中更改
B:用“形状”工具选择矩形,然后拖动矩形四个角的任意一个节点
1。
西南交通大学《计算机图形设计》-在线作业一
西南交《计算机图形设计》在线作业一下列哪个对象不可以使用“Effect-Add Perspective”命令添加透视效果。
A:未转换成为曲线路径的美术字文本B:具有使用“交互阴影”工具创建的阴影的矢量对象C:位图D:具有使用“交互透明”工具创建的局部透明效果的矢量对象参考选项：C利用“Bitmaps-Distort-Pixelate”命令对位图应用像素化效果时,像素块大小的效果取决于哪一个因素A:位图的复杂程度B:位图的大小C:位图颜色的丰富程度D:位图的格式参考选项：B如果选中多个链接的文本框中的一个执行“Text-Fit Text To Frame”命令,链接文本框会有什么变化A:当前选中的链接文本框中的字体大小被调整B:两个相邻的链接文本框中的字体大小被调整C:所有链接文本框中字体大小被调整D:在这些链接文本框中的最后一个文本框中的字体大小被调整参考选项：C选择下面哪一个命令,可以在工作时获得最好的视觉效果A:“View-Simple Wireframe”B:“View-Wireframe”C:“View-Draft”D:“View-Enhanc ed”参考选项：D在下面的命令不能够用于调整矢量图形的效果的是哪一个A:Hue/Saturation/LightnessB:Replace ColorsC:Color BalanceD:Gamma参考选项：B用图案设置透明效果,其中图案的颜色与透明的关系如何A:图案中的黑色表示完全不透明B:图案的颜色丢失,只有颜色的灰阶用来定义透明的效果C:图案中的白色表示完全透明1。

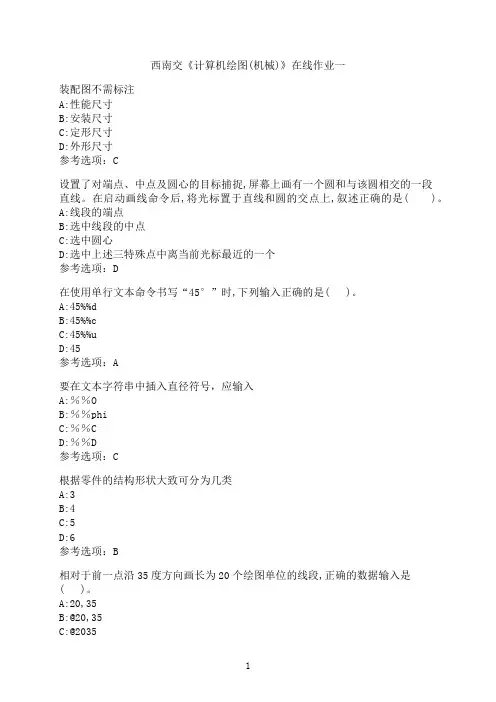

西南交通大学新学期《计算机绘图(机械)》在线作业一
西南交《计算机绘图(机械)》在线作业一
装配图不需标注
A:性能尺寸
B:安装尺寸
C:定形尺寸
D:外形尺寸
参考选项：C
设置了对端点、中点及圆心的目标捕捉,屏幕上画有一个圆和与该圆相交的一段
直线。
在启动画线命令后,将光标置于直线和圆的交点上,叙述正确的是( )。
A:线段的端点
B:选中线段的中点
C:选中圆心
D:选中上述三特殊点中离当前光标最近的一个
参考选项：D
在使用单行文本命令书写“45°”时,下列输入正确的是( )。
A:45%%d
B:45%%c
C:45%%u
D:45
参考选项：A
要在文本字符串中插入直径符号，应输入
A:％％O
B:％％phi
C:％％C
D:％％D
参考选项：C
根据零件的结构形状大致可分为几类
A:3
B:4
C:5
D:6
参考选项：B
相对于前一点沿35度方向画长为20个绘图单位的线段,正确的数据输入是
( )。
A:20,35
B:@20,35
C:@2035
1。
最新西南交大网络教育离线作业
计算机的发展经历了哪几个阶段？各阶段的主要特征是什么？
特征是采用作为主要元器件
第二代计算机特征是采用作为主要器件
特征是半导体中小规模集成电路
特征是大规模和
（第一阶段）-（第二阶段）--中小规模集成电路（第三阶段）--大规模及（第四阶段）--智能（第五阶段）
简述Cache、ROM、RAM的特点。
内存的物理实质是一组或多组具备数据输入输出和功能的集成电路。
内存按存储信息的功能可分为ROM（Read Only Memory）、可改写的EPROM（Erasable Progrmmable ROM）和RAM（Random Access Memory）。
ROM中的信息只能被读出，而不能被操作者修改或删除，故一般用于存放固定的程序。
EPROM和一般的ROM不同点在于它可以用特殊的装置擦除和重写它的内容，一般用于软件的开发过程。
RAM就是我们平常所说的内存，主要用来存放各种现场的输入、输出数据，中间计算结果，以及与交换信息。
它的存储单元根据具体需要可以读出，也可以写入或改写。
一旦关闭电源或发生断电，其中的数据就会丢失。
说明绝对地址、相对地址、混合地址的区别？
一般在单元格引用时用到它们?
1相对引用（A1或B2)?
复制公式时，单元格引用会随公式位置的更改而更改?
2绝对引用（＄A＄1a或＄B＄2）?
复制公式时，单元格引用不会随公式位置的更改而更改?
3混合引用（＄A1或B＄2)?
相对引用和绝对引用的混合，多用于做九九乘法表。
按F4键可相互切换。
计算机绘图A次作业主观题
2017—2018学年第二学期离线作业科目：计算机绘图B姓名：学号：专业：工民建西南交通大学远程与继续教育学院校本部学习中心计算机绘图B第一次作业答案：用户界面（1）构造线????（2）样条曲线???（3）图块定义?????（4）图案填充（5）复制??????（6）比例缩放???（7）打碎（8）打印预览??（9）特性匹配???（10）返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.?答案：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21.??AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为?100<45?（试举例说明），其中前者表示?点到原点的距离?，后者表示点到原点连线与水平的夹角。
22.?AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了?别名?，它们通常是原始命令的?头一个或几个字母?。
23.?AutoCAD命令中的字母大小写是?等价的?。
一条命令敲完后要敲?空格?键或?回车?键结束键入。
24.?AutoCAD中点的相对坐标是相对于?前一点的?，相对坐标在使用时要在坐标数字前键入一个?@?符号。
25.?AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在?命令行?操作的。
26.?AutoCAD中有些命令可以透明地执行，即?在别的命令执行过程中?执行它。
透明使用这样的命令时要在命令名前键入一个?单引号（’）?号.27.?AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以?原点?为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用?@?符号表示，它后面的数字是相对于?前一点的?。
28.?AutoCAD中角度的输入，在缺省状态下是自正X方向?逆时针?时针度量的，通常用?度?表示。
29.?对图形进行编辑时，需要从图上选取目标构成选择集。
17春西南交《计算机绘图(机械)》在线作业一
17春西南交《计算机绘图(机械)》在线作业一答案一、单选题（共11 道试题，共77 分。
）1. 在使用单行文本命令书写“f50”时,下列输入正确的是( )。
A. %%d50B. %%c50C. 50D. %%u50正确答案：2. 在图纸空间中去访问模型空间,可以通过( )实现。
A. TILEMODE=1B. Pspace命令C. Mview命令D. Mspace命令或单击状态行上的“图纸”按钮正确答案：3. 三维绘图中,在物体的某个表面上画图( )。
A. 可直接使用二维绘图命令B. 用Ucs命令将该表面定义成XY坐标面,再使用二维绘图命令C. 可直接使用三维绘图命令D. 只能使用建立表面模型的命令正确答案：4. 使用缩放命令Zoom后有部分图形看不见了,则看不见的图形( )。
A. 被删除掉了B. 在绘图区外,所以看不见C. 被隐藏了D. 以上说法都有可能正确答案：5. AutoCAD软件的模板文件缺省的文件扩展名是( )。
A. DWTB. DWGC. MNXD. SHX正确答案：6. 在使用单行文本命令书写“45°”时,下列输入正确的是( )。
A. 45%%dB. 45%%cC. 45%%uD. 45正确答案：7. 关于AutoCAD的Move命令的移动基点,描述正确的是( )。
A. 须选择坐标原点B. 须选择图形上的特殊点C. 可以是绘图区域上的任意点D. 可以是直接回车作答正确答案：8. 在使用单行文本命令书写“45°”时,下列输入正确的是( )。
A. 45%%dB. 45%%cC. 45%%uD. 45正确答案：9. 如果要选取最后一次绘制的图素,在“选择对象:”后应输入( )。
A. PreviousB. RemoveC. LastD. Add正确答案：10. 设置了对端点、中点及圆心的目标捕捉,屏幕上画有一个圆和与该圆相交的一段直线。
在启动画线命令后,将光标置于直线和圆的交点上,叙述正确的是( )。
第一学期西南交大计算机绘图C第1次作业答案 (1)
本次作业是本门课程本学期的第3次作业，注释如下：一、单项选择题(只有一个选项正确，共25道小题)1. 在教材中设置的文字样式“HZ”中，所选字体名是（）。
(A) @仿宋_GB2312(B) 宋体(C) 仿宋_GB2312(D) 黑体正确答案：C解答参考：2.在机械图样中，汉字通常为长仿宋体，在教材中的文字样式“HZ”中，其宽高比通常设置为（）。
(A) 0.5(B) 1(C) 0.7(D) 1.2正确答案：C解答参考：3. 在使用单行文字（Text）命令书写“φ50”时，下列输入正确的是（）。
(A) ％％d50(B) %%c50(C) 50(D) ％％u50正确答案：B解答参考：4. 在使用单行文字（Text）命令书写“45︒”时，下列输入正确的是（）。
(A) 45％％d(B) 45％％c(C) 45％％u(D) 45正确答案：A解答参考：5. 若要在“标注样式管理器”对话框中设置尺寸界线的相关格式，需在（）选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “文字”(D)“调整”正确答案：A解答参考：6. 若要在“标注样式”对话框中设置圆心标记的相关格式，需在（）选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “文字”(D) “调整”正确答案：B解答参考：7. 若要在“标注样式”对话框中设置比例因子的大小，需在（）选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “调整”(D) “主单位”正确答案：D解答参考：8. 使用“标注”工具栏中的（）按钮，可以移动尺寸线及尺寸数字位置。
(A)(B)(C)(D)正确答案：B解答参考：9. 使用“标注”工具栏中的（）按钮，可以在已注尺寸数字中添加文本，如直径符号 。
(A)(B)(C)(D)你选择的答案：[前面作业中已经做正确] [正确]正确答案：A解答参考：10.标注下图中的尺寸时，应使用（）标注命令。
(A) 半径(B) 对齐(C) 线性(D) 直径你选择的答案：[前面作业中已经做正确] [正确]正确答案：C解答参考：11.标注下图中的尺寸时，应使用（）标注命令。
西南交大画法几何及工程制图A次作业
西南交大画法几何及工程制图A第1次作业一、单项选择题(只有一个选项正确,共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化地统一准则.某些行业部门还制定有部颁标准,则部颁标准是：正确答案：D 对国家标准地补充2. 在土木工程制图中,除了遵守建筑工程制图标准和某些行业标准外,还必须遵守地国家标准为：正确答案：C 技术制图标准3. 图纸上地字母和数字可写成斜体或直体,斜体字字头向右倾斜与水平成：正确答案：C 75°4. 图纸地内边框是图框线,图框线地绘制用：正确答案：C 粗实线5. 标题栏位于图纸地右下角,绘制标题栏地外边框线用：正确答案：D 粗实线6. 如果物体地长度为1000mm,绘图比例是1:20,则在绘图时其长度应取：正确答案：C 507. 比例尺是三棱柱形地,按比例画图时,应使用比例尺,它地作用是：正确答案：A 按比例进行尺寸度量8. 中粗虚线地用途为：正确答案：C 画中心线或轴线9. 细点划线地用途为：正确答案：D 画中心线或轴线10. 粗线、中粗线和细线地宽度比率为：正确答案：D 4:2:111. 虚线由画和短间隔组成,如下图所示,其画地长度a地值应取：正确答案：C 4~6mm12. 点画线由长画、短间隔和点组成,如下图所示,其长画地长度a地值应取：正确答案：D 15~20mm13. 点画线作为轴线或中心线使用时,两端应超出图形轮廓线：正确答案：B 3~5mm14. 尺寸线与尺寸界线交接处应画出尺寸起止符号,长度尺寸地起止符号是用：正确答案：C 中粗短斜线15. 图上标注地尺寸数字,表示物体地真实大小,尺寸地单位如果在图中附注没有声明,则为：正确答案：A毫米16. 在建筑工程图上,多排平行排列地尺寸线之间,宜保持地距离为：正确答案：C 7~10mm17. 圆地直径尺寸可注在圆内,也可注在圆外.尺寸线方向倾斜,用箭头作为起止符号,箭头指着圆周,箭头应画地细而长,长度约为：正确答案：B 3~5mm18. 在建筑工程图上,标高以米为单位,应注在标高符号上,其样式如图所示.标高符号地高度约为：正确答案：A 3mm19. 下图中直径尺寸注法错在：正确答案：D 尺寸数字注写地引出线不应从尺寸线端点引出20. 下图中长度尺寸注法错在：正确答案：D 尺寸线不应是图形轮廓线地延长线21. 手工绘制工程图时,在底稿上加深描黑地次序一般应该为：正确答案：A 先上后下,先左后右,先曲后直,先粗后细22. 手工绘制工程图时,在完成地图纸上,细实线应该：正确答案：C 加深描黑,与其它图线深浅统一23. 绘图仪器中分规地主要作用是：正确答案：C 用来截量长度24. 手工绘制工程图要先打底稿.绘制底稿地铅笔通常用：正确答案：B 2H或3H25. 正投影法是指：正确答案：B 投射线互相平行且垂直于投影面,投射出形体投影地方法26. 下面哪一个性质不是中心投影法和平行投影法共有地基本性质？正确答案：D 平行性27. 平行投影法中图形地相仿性是指：正确答案：C 平面图形非退化地平行投影28. 工程上常用地图示方法中使用最广泛地是那一种？正确答案：A 多面正投影法29. 如果A点在H投影面上,则：正确答案：C A点地z坐标为030. 下图所示A、D两点是：正确答案：C W面投影重影点31. 下图所示C、D两点是：正确答案：B H面投影重影点32. 下图A点到W面地距离是：正确答案：B a'a z33. 下图所示A、B、C、D四点中位于H面上地点是：正确答案：D D点34. 下图所示五棱柱表面上一点K,其正确地侧面投影是：正确答案：B B35. 在下图中：正确答案：D C点不在侧平线AB上36. 下图所示AB直线是：正确答案：D 一般倾斜直线37. 在下面地投影图中,表示交错两直线地是：正确答案：D D38. 在下面地投影图中,反映线段实长地投影是：正确答案：A a'b39. 下图所示AB、CD两直线地相对几何关系是：正确答案：B 相交40. 下图所示AB、CD两直线地相对几何关系是：正确答案：D 交错41. 下图所示AB、CD两直线地相对几何关系是：正确答案：B 相交42. 下图所示AB、CD两直线地相对几何关系是：正确答案：D 交错43. 下图所示AB、CD两直线地相对几何关系是：正确答案：D 交错垂直44. 在下图中用辅助投影法求线段AB地正面倾角β时,新投影轴应：正确答案：A 平行于a'b'45. 下图所示地平面是：正确答案：C 铅垂面46. 下图所示ABCDE平面地类型是：正确答案：B 铅垂面47. 下图所示P、Q两平面地相对几何关系是：正确答案：B 垂直48. 下图中直线AB与三角形平面EFG相交于K点,可见性判别正确地是：正确答案：A A49. 下图所示正平面P与三角形平面ABC地交线是：正确答案：A 正平线50. 在下图中用辅助投影法求三角形ABC平面地水平倾角α时,新投影轴应：正确答案：D 垂直于ab51. 下图所示AB直线与三角形CDE平面地相对几何关系是：正确答案：D AB与三角形CDE平行。
本科xx计算机绘图A
. . .. . ..西南交通大学网络教育课程作业课程名称：计算机绘图A计算机绘图B(土木类)第1次作业(计完成题目数)* 本次作业满分为186分。
成绩要记录为平时成绩，请认真完成一、单项选择题(只有一个选项正确，共21道小题)1.[本题2分] 世界坐标系原点的位置，将 D(A) 始终在绘图区域的左下角(B) 由ZOOM命令设定(C) 由LIMITS命令对绘图界限的设置来确定(D) 由UCS命令设定2.[本题2分] 在点的坐标输入中，实现相对坐标输入的方法为 A(A) 在坐标数据前加符号(B) 设置用户坐标系(C) 直接输入坐标数据(D) 不能使用相对坐标3.[本题2分] 在AutoCAD中，用户坐标系是 D(A) 和世界坐标系完全相同(B) 禁止使用的(C) 用户只能设定一个(D) 由用户根据需要设定，数量不限4.[本题2分] 对一条点划线执行OFFSET命令，偏移出的直线将是C(A) 由当前图层的线型确定(B) 实线(C) 点划线(D) 根据此前执行LINETYPE 命令所设定的线型确定5.[本题2分] 对于正在操作的命令要想终止它，需 D(A) 按Ctrl-C键(B) 单击标准工具条上的Undo按钮(C) 按空格键(D) 按Esc键6.[本题2分] 将某一图层锁定，则该图层A(A) 仍可见，但不能编辑(B) 不参加重新生成运算(C) 既不可见，也不能编辑(D) 仍可见，也能编辑，但不能将该层删除7.[本题2分] 将某一图层冻结，则该图层 C(A) 不能参加重新生成运算(B) 不能显示和编辑(C) 不能显示、编辑、输出，不参加重新生成运算(D) 不能输出8.[本题2分] 将某一图层关闭，则该图层 D(A) 不能输出(B) 不能显示、编辑和输出，也不参加重新生成运算(C) 不能显示、编辑和输出(D) 不能显示和编辑9.[本题2分] 将某一图层设为不可打印，则该图层 B(A) 不能参加重新生成运算(B) 可见、可编辑，但不能打印输出(C) 不能显示、编辑和打印输出(D) 仍可见，但不能编辑和打印输出10.[本题2分]用WBLOCK命令进行图块存盘，可以保存的对象为A__(A) 以上均可(B) 由用户选择保存的对象(C) 整个图形(D) 用BLOCK命令定义的块11.[本题2分]用BLOCK命令将当前图形定义成块后，当前图形将 D __(A) 自动变成块保留在屏幕上(B) 从屏幕上消失，再用OOPS命令即可将其恢复(C) 在屏幕上保持原状不变(D)由用户决定是否保留12.[本题2分]用INSERT命令进行图块的插入，可以插入的对象为 B __(A) 用WBLOCK命令保存的块(B) 以上均可(C) 其他图形文件(D) 用BLOCK命令定义的块13.[本题2分]用MIRROR作镜像图形时，原图 B(A) 不能保留(B) 可由用户决定是否保留(C) 必须保留(D) 自动保留14.[本题2分] 在图纸空间中去访问模型空间，可以通过 D 实现(A) PSPACE命令(B) TILEMODE=1(C) MVIEW命令(D) 单击状态行上的图纸（PAPER）按钮15.[本题2分] AutoCAD中的表面模型 C 。
计算机绘图A1~3次作业主观题
2017—2018学年第二学期离线作业科目计算机绘图B ___________姓名：_____________________学号：__________________专业：工民建______________西南交通大学远程与继续教育学院校本部学习中心计算机绘图B第一次作业• 写出下面AutoCAL常用工具栏上引岀线斯指按钮的■含义或功能。
(1) (2> ⑶ ⑷⑸⑹(7)答案：用户界面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.•写出AutoCAD中图层工具条上别出线所指按钮及图标的含义。
把对象的图设直为当前屢答案:图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45 （试(1)构造线(2)样条曲线(5)复制(6)比例缩放(8)打印预览(9)特性匹配(3)图块定义(7)打碎(10)返回上一次显示画面(4)图案填充举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22. AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。
23. AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入。
24. AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个@符号。
25. AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26. AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号（'号.27. AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以_原点—为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用@ 符号表示，它后面的数字是相对于前一点的。
最新西南交1112考试批次《计算机绘图C(土木类)》复习题及参考答案
计算机绘图A第1次作业正确答案：说法错误解答参考：15.重画命令REDRAW和重新生成命令REGEN作用是相同的，都是进行屏幕图形刷新的正确答案：说法错误解答参考：16.拖动命令PAN不仅可以将屏幕上的图形移动显示，也可以改变图形的实际坐标位置正确答案：说法错误解答参考：17.显示缩放命令ZOOM不仅可以缩放显示屏幕上的图形，也可以改变图形的实际大小正确答案：说法错误解答参考：18.线型、线宽和颜色只能在图层中设置，无法对图线进行单独定义正确答案：说法错误解答参考：四、主观题(共22道小题)19.参考答案：用户界面（1）构造线（2）样条曲线（3）图块定义（4）图案填充（5）复制（6）比例缩放（7）打碎（8）打印预览（9）特性匹配（10）返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.参考答案：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21.AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为（试举例说明），其中前者表示，后者表示。
参考答案：100<45、点到原点的距离、点到原点连线与水平的夹角22.AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了，它们通常是原始命令的。
参考答案：别名、头一个或几个字母23.AutoCAD命令中的字母大小写是。
一条命令敲完后要敲键或键结束键入。
参考答案：等价的、空格、回车24.AutoCAD中点的相对坐标是相对于，相对坐标在使用时要在坐标数字前键入一个符号。
参考答案：前一点的、@25.AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数一个图层可以是不可见的。
不可见的图层不能、和。
参考答案：显示、编辑、输出33.一个图层可以被锁定，锁定了的图层仍然，但不能。
参考答案：可见、编辑34.一个图层可以被冻结，冻结了的图层除不能、和外，也不。
15秋西南交大《计算机绘图(机械)》在线作业一 答案
西南交《计算机绘图(机械)》在线作业一一、单选题（共 11 道试题，共 77 分。
）1. 欲在屏幕上已有圆周上任取一点为画线起点,可以设置的目标捕捉点(或方式)是( )。
. 圆心. 端点. 最近点. 中点正确答案：2. 旋转命令Rotte中的旋转基点( )。
. 一定是坐标原点. 一定是图形中心. 不能在图形实体外. 可在绘图区域中任选一点正确答案：3. 在使用单行文本命令书写“f50”时,下列输入正确的是( )。
. %%50. %%50. 50. %%u50正确答案：4. uto软件绘制的图形文件缺省文件扩展名是( )。
. MP. GIF. WG. PX正确答案：5. uto软件的模板文件缺省的文件扩展名是 ( )。
. WT. WG. MNX. SHX正确答案：6. 在用line命令画线过程中,从当前点画长度为50的水平线,正确应答输入是( )。
. 50,0. 0,50. @ 0,50. @ -50,0正确答案：7. 在用鼠标点击构建uto图形选择集时,下列说法正确的是( )。
. 一次选中一个图形实体. 在交点处点击可选中多个实体. 无法选中实体. 选出最后画的实体正确答案：8. 用Streth命令拉伸对象时,通常用( )方式选取对象。
. Winow. ross. 点选. ll正确答案：9. 如果要选取最后一次绘制的图素,在“选择对象:”后应输入( )。
. Previous. Remove. Lst.正确答案：10. 将某一图层冻结,则该图层( )。
. 不能显示和编辑. 不能参加重新生成运算. 不能输出. 不能显示、编辑、输出,不参加重新生成运算正确答案：11. 工具条的线型选择框中选择项ylyer(随层)的含义是( )。
. 各层使用同一线型. 使用细实线. 线型随当前层改变. 使用一层的线型正确答案：西南交《计算机绘图(机械)》在线作业一二、单选题（共 1 道试题，共 2 分。
）1. 设置了对端点、中点及圆心的目标捕捉,屏幕上画有一个圆和与该圆相交的一段直线。
西南交大计算机绘图A第1次离线作业
计算机绘图A（第1次作业）专业：土木工程(工民建)层次：专升本学号：18922670姓名：吴奇时间：2018年11月西南交通大学网络教育学院苏州学习中心三、主观题19.解答：用户界面（1）构造线（2）样条曲线（3）图块定义（4）图案填充（5）复制（6）比例缩放（7）打碎（8）打印预览（9）特性匹配（10）返回上一次显示画面20.解答：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标。
21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为 100<45 （试举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22. AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名，它们通常是原始命令的头一个或几个字母。
23. AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入24. AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个 @ 符号。
25. AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26. AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号（’）号.27. AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以原点为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用 @ 符号表示，它后面的数字是相对于前一点的。
28. AutoCAD中角度的输入，在缺省状态下是自正X方向逆时针时针度量的，通常用度表示。
29.对图形进行编辑时，需要从图上选取目标构成选择集。
其中窗口方式用一个矩形方框选择，它表示矩形方框内的实体是被选中的目标，与方框边界相交的实体不是被选中的对象。
交叉窗口方式也是用一个矩形方框选择，它表示与矩形方框相交的图形是选中的对象。
15秋西南交大《计算机绘图（土木类）》在线作业一答案
15秋西南交大《计算机绘图（土木类）》在线作业一答案西南交《计算机绘图(土木类)》在线作业一一、单选题（共 40 道试题，共 80 分。
）1. 制图国家标准规定，图样中书写数字或字母的字型有型和型两种，其区别是（）. 字宽不同. 字体大小不同. 笔画粗细不同. 倾斜角度不同正确答案：2. 某产品用放大一倍的比例绘图，在标题栏比例项中应填（）. 放大一倍. 1×2. 2/1. 2:1正确答案：3. 不使用量具和仪器（）绘制图样称为徒手绘图. 徒手目测. 用计算机. 复制粘贴. 剪贴拼制正确答案：4. 图层上对象不可以被编辑或删除，但在屏幕上还是可见的，而且可以被捕捉到，则该图层被（）. 冻结. 锁定. 打开. 未设置正确答案：5. WS是（）. 用户坐标系. 目标坐标系. 世界坐标系. 全球坐标系正确答案：6. 对于正在操作的命令要想终止它,需 ()。
. 按trl-键. 按Es键. 单击标准工具条上的Uno按钮. 按空格键正确答案：7. 如果执行ZOOM命令的“全部”选项后，图形在屏幕上变成很小的一部分，则可能出现的问题是( ). 溢出计算机内存. 将图形对象放置在错误的位置上. 栅格和捕捉设置错误. 图形界限比当前图形对象范围大很多正确答案：8. 在点的坐标输入中,实现相对坐标输入的方法为 ()。
. 设置用户坐标系. 不能使用相对坐标. 直接输入坐标数据. 在坐标数据前加@符号正确答案：9. 下面是uto的有效工具，除了（）. 栅格. 捕捉. 正交. TSNP正确答案：10. （）的特点是，物体的投影与物体距投影面的距离无关，投影都能够真实地反映物体的形状和大小。
. 中心投影法. 平行投影法. 正投影法. 斜投影法正确答案：11. 将投射中心移至无穷远处，则投射线视为（）. 平行. 交于一点. 垂直. 交叉正确答案：12. 投影法的基本特性有实形性、积聚性和（）. 类似性. 特殊性. 统一性. 普遍性正确答案：13. 徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线. 中点. 起点. 终点. 两个端点正确答案：14. 图样上标注的尺寸，一般应由尺寸界线，（），尺寸数字组成. 尺寸线. 尺寸箭头. 尺寸箭头及其终端. 尺寸线及其终端正确答案：15. uto 是（）公司开发的计算机辅助设计软件包. oe. Mromei. utoesk. Mirosoft正确答案：16. 下述哪一个命令不是“图层特性管理器”对话框中的有效选项（）. 关闭. 锁定. 开. 冻结正确答案：17. 平行投影法分为（）两种. 中心投影法和平行投影法. 正投影法和斜投影法. 主要投影法和辅助投影法. 一次投影法和二次投影法正确答案：18. 将某一图层关闭,则该图层()。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012—2013学年第2学期课程离线作业
课程名称：计算机绘图A第一次作业
班级（全称）：土木工程(工民建)2013-18班(专本) 姓名：
学号：
西南交通大学网络教育学院知金教育东莞数字化学习中心
三、主观题
19.
解答：
用户界面
（1）构造线（2）样条曲线（3）图块定义（4）图案填充
（5）复制（6）比例缩放（7）打碎
（8）打印预览（9）特性匹配（10）返回上一次显示画面
20.
解答：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标。
21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为 100<45 （试举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22. AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了
别名，它们通常是原始命令的头一个或几个字母。
23. AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入
24. AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个 @ 符号。
25. AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26. AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号（’）号.
27. AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以原点为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用 @ 符号表示，它后面的数字是相对于前一点的。
28. AutoCAD中角度的输入，在缺省状态下是自正X方向逆时针时针度量的，通常用
度表示。
29.对图形进行编辑时，需要从图上选取目标构成选择集。
其中窗口方式用一个矩形方框选择，它表示矩形方框内的实体是被选中的目标，与方框边界相交的实体不是被选中的对象。
交叉窗口方式也是用一个矩形方框选择，它表示与矩形方框相交的图形是选中的对象。
30.夹点是布局在实体上的控制点，这些点以小方格的形式显示出来，当夹点出现后可以直接对实体进行拉伸、平移、旋转、镜像等操作。
31.AutoCAD中图层可以想像成没有厚度的透明图片。
通常把一幅图的
不同颜色线型和内容的图形画在不同的图层上，而完整的图形则是所有图层的叠加。
各个图层具有统一的坐标系、绘图界限和显示时的缩放倍数。
32.一个图层可以是不可见的。
不可见的图层不能显示、编辑和输出。
33.一个图层可以被锁定，锁定了的图层仍然可见，但不能编辑。
34.一个图层可以被冻结，冻结了的图层除不能显示、编辑和输出外，也不参与图形重构运算。
35.
解答：世界、用户
36.在AutoCAD中过一点作已知直线的平行线，有哪些方法？请列举出三种，并简述具体的
操作方法
解答：
过一点作已知直线平行线有以下方法：
1．用复制（COPY）命令：复制已知直线，并在直线上确定基点，将基点移到已知点上即可。
2．用构造线（XLINE）命令：选择构造线命令的O选项，通过已知点确定偏移距离，选择已知直线，向已知点一侧偏移。
3．用直线（LINE）命令：打开对象捕捉中的平行选项，由已知点绘制直线，通过对象捕捉与已知直线平行。
37.在图形编辑命令中有两个等分命令DIVIDE和MEASURE。
请简述这二个命令的具体功能和
异同点，以及它们可以等分哪些图形实体?
解答：定数等分（DIVIDE）：由用户指定数量等分对象，并在等分点处放入点对象或图块对象。
可将选定的线段、弧、矩形、多段线或圆等分。
定长分割等分（MEASURE）：由用户指定的长度分割对象，并在分割点处放入点对象
或图块对象。
可将选定的线段、弧、矩形、多段线或圆等分。
38.在图形变换中有三个命令：拉伸（STRETCH）、延长（EXTEND）、变长（LENGTHEN），
它们的表面意思相近。
请简述这三个命令的具体功能和异同点。
解答：
图形变换中的这三个命令表面意思相近，但具体功能不同。
拉伸（STRETCH）命令：可在保持原有连接关系不被破坏的前提下将选定的图形实体移动，拉伸与之连接的图形，而选定的图形实体大小不变。
延长（EXTEND）命令：与TRIM命令的功能相反，该命令可以延伸指定的线段、开口的多段线和圆弧，使其伸长到选定的某一边界处。
延伸到达的边界以是直线、圆弧、圆、多段线
等。
变长（LENGTHEN）命令：可以查看或按用户要求改变直线、圆弧、随圆弧、非闭合多义线、非闭合样条曲线的长度，对于圆弧还能查看到它的圆心角。
39.
解答：
40.
解答：。
