电磁场中的单杆模型46页PPT
第87讲 电磁感应中的单杆模型(解析版)
第87讲电磁感应中的单杆模型1．（2022•上海）宽L＝0.75m的导轨固定，导轨间存在着垂直于纸面且磁感应强度B＝0.4T的匀强磁场。
虚线框Ⅰ、Ⅱ中有定值电阻R0和最大阻值为20Ω的滑动变阻器R。
一根与导轨等宽的金属杆以恒定速率向右运动，图甲和图乙分别为变阻器全部接入和一半接入时沿abcda方向电势变化的图像。
求：（1）匀强磁场的方向；（2）分析并说明定值电阻R0在Ⅰ还是Ⅱ中，并且R0大小为多少：（3）金属杆运动时的速率；（4）滑动变阻器阻值为多少时变阻器的功率最大？并求出该最大功率P m。
【解答】解：（1）a点电势比d点电势高，说明导体棒上端为电源正极，导体棒切割磁感线产生感应电流向上，根据右手定则判断得出匀强磁场的方向垂直纸面向里（2）滑动变阻器从全部接入到一半接入电路，回路里电流变大，定值电阻R0上电压变大，图甲的U cd小于图乙的U cd，可以推理得定值电阻在Ⅰ内，滑动变阻器在Ⅱ根据欧姆定律得：甲图中回路电流I甲=1.2R=1.220A=0.06A，乙图中回路电流I乙=1.0R2=1.010A=0.1A甲图中定值电阻R0上电压φ0﹣1.2＝0.06R乙图中定值电阻R0上电压φ0﹣1.0＝0.1R联立解得：R＝5Ω，φ0＝1.5V（3）金属杆产生的感应电动势E＝BLv，E＝φ0联立解得v=φ0BL= 1.50.4×0.75m/s=5m/s（4）根据甲乙两图可知导体棒电阻不计，由闭合电路欧姆定律得I=E R0+R滑动变阻器上的功率p＝I2R=E2R(R0+R)2= 2.2525R+R+10，当R＝5Ω时，滑动变阻器有最大功率P m＝0.1125W答：（1）匀强磁场的方向垂直纸面向里（2）定值电阻R0在Ⅰ中，定值电阻R0＝5Ω（3）金属杆运动时的速率为5m/s（4）滑动变阻器阻值为5Ω时变阻器的功率最大，最大功率为0.1125W一.知识回顾1.力学对象和电学对象的相互关系2.能量转化及焦耳热的求法(1)能量转化其他形式的能量――→克服安培力做功电能――→电流做功焦耳热或其他形式的能量(2)求解焦耳热Q的三种方法(纯电阻电路)3.单杆模型质量为m、电阻不计的单杆ab 以一定初速度v0在光滑水平轨道上滑动，两平行导轨间距为l 轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为l轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为l，拉力F恒定轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为l，拉力F恒定导体杆做加速度越来越小的减速运动，最终杆静止当E感＝E时，v最大，且v m＝EBl，最后以v m匀速运动当a＝0时，v最大，v m＝FRB2l2，杆开始匀速运动Δt时间内流入电容器的电荷量Δq＝CΔU＝CBlΔv电流I＝ΔqΔt＝CBlΔvΔt＝CBla安培力F安＝IlB＝CB2l2aF－F安＝ma，a＝Fm＋B2l2C，所以杆以恒定的加速度匀加速运动电能转化为动能外力做功转化为外力做功转化为二.例题精析题型一：单杆+电阻模型之动态分析（多选）例1．如图所示，MN和PQ是两根互相平行、竖直放置的足够长的光滑金属导轨，电阻不计，匀强磁场垂直导轨平面向里。
2021届高考物理二轮复习核心素养微专题6电磁感应中的“杆+导轨”模型课件202103302375
此时回路中的感应电动势和感应电流分别为 E＝(43v0－v′)Bl，I＝2ER 此时棒 cd 所受的安培力 F＝BIl＝B42lR2v0 由牛顿第二定律可得棒 cd 的加速度大小为 a＝mF＝B42ml2Rv0，方向水平向右。 答案：(1)41mv02 (2)B42ml2Rv0
5．如图所示，倾角θ＝37°、间距l＝0.1 m的足够长金属导轨底端接有 阻值R＝0.1 Ω的电阻，质量m＝0.1 kg的金属棒ab垂直导轨放置，与导轨 间的动摩擦因数μ＝0.45。建立原点位于底端、方向沿导轨向上的坐标 轴x，在0.2 m≤x≤0.8 m区间有垂直导轨平面向上的匀强磁场。从t＝0时 刻起，棒ab在沿x轴正方向的外力F作用下，从x＝0处由静止开始沿斜面 向上运动，其速度v与位移x满足v＝kx(可导出a＝kv)，k＝5 s－1。当棒 ab运动至x1＝0.2 m处时，电阻R消耗的电功率P＝0.12 W，运动至x2＝ 0.8 m处时撤去外力F，此后棒ab将继续运动，最终返回至x＝0处。棒ab 始终保持与导轨垂直，不计其他电阻，求：(提示：可以用Fx图像下的 “面积”代表力F做的功，sin 37°＝0.6)
2．(多选)如图所示，平行导轨放在斜面上，匀强磁场垂直于斜面向上， 恒力F拉动金属杆ab从静止开始沿导轨向上滑动，接触良好，导轨光滑。 从静止开始到ab杆达到最大速度的过程中，恒力F做的功为W，ab杆克服 重力做的功为W1，ab杆克服安培力做的功为W2，ab杆动能的增加量为 ΔEk，电路中产生的焦耳热为Q，ab杆重力势能增加量为ΔEp，则( CD) A．W＝Q＋W1＋W2＋ΔEk＋ΔEp B．W＝Q＋W1＋W2＋ΔEk C．W＝Q＋ΔEk＋ΔEp D．W2＝Q，W1＝ΔEp
匀强磁场与导轨垂直，磁感应强度为 B，棒 ab 长为 L，质 量为 m，初速度为零，拉力恒为 F，水平导轨光滑，除电阻 物理模型 R 外，其他电阻不计
浙江专版2021年高考物理一轮复习建模提能之7电磁感应中的“导体杆”模型ppt课件
模型四:双导体杆模型(受外力作用)
(1)运动过程分析:导体杆cd受到向右的拉力向右运动,
切割磁感线产生顺时针的感应电流,受到向左的安培力;
导体杆ab受到向右的安培力,向右运动切割磁感线产生
逆时针的感应电流。回路中总电动势为:E总=BLvcd-
BLva
b、I=
BLvc d Ra b
BLva b ,对导体杆cd由牛顿第二定律得:
根据法拉第电磁感应定律、闭合电路欧姆定律和安培
力公式可得:E=BLv,I= BLv ,F安=BIL= B2L2v ,根据牛
Rr
Rr
顿第二定律得F- B2L2v =ma,随着导体杆ab速度v增大,E、
Rr
I、F安增大,a减小。当a=0时,v、E、I、F安达到最大,
F安=
B2 L2 v m Rr
=F,vm= FR r
(mgsinθ+θ-μmgcosθ)s= 1 mv′2
2
解得v′=2 m/s
由于mgsinθ-μmgcosθ- Bl 2 v =0
R
故棒再次进入磁场后做匀速运动;
下降过程中克服安培力做功:
WA2= Bl 2 v (x2-x1)=0.144 J
R
Q=WA1+WA2=0.324 J
【典例】(2019·浙江4月选考真题)如图所示,倾角 θ=37°、间距l=0.1 m的足够长金属导轨底端接有阻 值R=0.1 Ω 的电阻,质量m=0.1 kg的金属棒ab垂直导 轨放置,与导轨间的动摩擦因数μ=0.45。建立原点位 于底端、方向沿导轨向上的坐标轴x。在0.2 m≤x≤ 0.8 m 区间有垂直导轨平面向上的匀强磁场。从t=0时
2
v
2 m
QR R Qr r
完整版电磁感应中的单双杆模型
电磁感应中的单双杆问题-、单杆问题(一) 与动力学相结合的问题1、水平放置的光滑金属轨道上静止一根质量为m的金属棒MN，电阻为R,左端连接-电动势为E，内阻为r的电源，其他部分及连接处电阻不计，试求：金属棒在轨道上的最大速度?2、水平放置的光滑金属轨道上静止一根质量为m的金属棒MN ,电阻为R,左端连接一电阻为R，MN在恒力F的作用下从静止开始运动，其他部分及连接处电阻不计，试求：金属棒在轨道上的最大速度?3、金属导轨左端接电容器，电容为 整个装置处于垂直纸面磁感应强度为 速度v ,试求金属棒的最大速度？C ,轨道上静止一长度为 L 的金属棒cd ， B 的匀强磁场当中，现在给金属棒一初_P< X X ~p< X X1 (k 乂(二)与能量相结合的题型 1、倾斜轨道与水平面夹角为，整个装置处于与轨道相垂直的匀强磁场当中，导轨顶端连有一电阻R ，金属杆的电阻也为 R 其他电阻可忽略，让金属杆由静止释放，经过一段时 求: 间后达到最大速度V m ，且在此过程中电阻上生成的热量为 (1 )金属杆达到最大速度时安培力的大小(2)磁感应强度B 为多少(3 )求从静止开始到达到最大速度杆下落的高度2. ( 20 分)如图所示，竖直平面内有一半径为r 、内阻为R i 、粗细均匀的光滑半圆形金属环，在 M 、N 处与相距为2r 、电阻不计的平行光滑 金属轨道ME 、NF 相接，EF 之间接有电阻 R 2,已知R i = 12R , R 2MNATCDB[xR■ ■ ■ ■ *=4R 。
在MN 上方及CD 下方有水平方向的匀强磁场 I 和II ，磁感应强度大小均为 B 。
现有质量为m 、电阻不计的导体棒 ab ,从半圆环的最高点 A 处由静止下落，在下落过程中导体 棒始终保持水平，与半圆形金属环及轨道接触良好，两平行轨道中够长。
已知导体棒 ab 下落r/2时的速度大小为 W ，下落到MN 处的速度大小为 V 2。
电磁场中的单杆模型

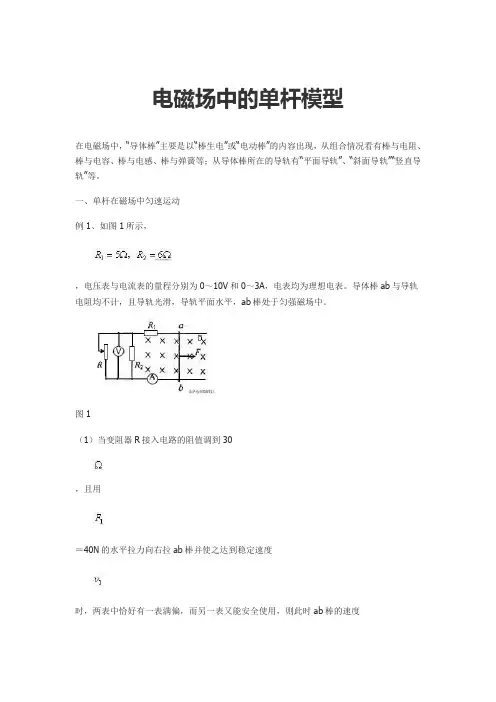

电磁场中的单杆模型在电磁场中，“导体棒”主要是以“棒生电”或“电动棒”的内容出现，从组合情况看有棒与电阻、棒与电容、棒与电感、棒与弹簧等；从导体棒所在的导轨有“平面导轨”、“斜面导轨”“竖直导轨”等。
一、单杆在磁场中匀速运动例1、如图1所示，，电压表与电流表的量程分别为0～10V和0～3A，电表均为理想电表。
导体棒ab与导轨电阻均不计，且导轨光滑，导轨平面水平，ab棒处于匀强磁场中。
图1（1）当变阻器R接入电路的阻值调到30，且用＝40N的水平拉力向右拉ab棒并使之达到稳定速度时，两表中恰好有一表满偏，而另一表又能安全使用，则此时ab棒的速度是多少？（2）当变阻器R接入电路的阻值调到，且仍使ab棒的速度达到稳定时，两表中恰有一表满偏，而另一表能安全使用，则此时作用于ab棒的水平向右的拉力F2是多大？解析：（1）假设电流表指针满偏，即I＝3A，那么此时电压表的示数为U＝＝15V，电压表示数超过了量程，不能正常使用，不合题意。
因此，应该是电压表正好达到满偏。
当电压表满偏时，即U1＝10V，此时电流表示数为设a、b棒稳定时的速度为，产生的感应电动势为E1，则E1＝BLv1，且E1＝I1(R1＋R并)＝20Va、b棒受到的安培力为F1＝BIL＝40N解得（2）利用假设法可以判断，此时电流表恰好满偏，即I2＝3A，此时电压表的示数为＝6V可以安全使用，符合题意。
由F＝BIL可知，稳定时棒受到的拉力与棒中的电流成正比，所以。
二、单杠在磁场中匀变速运动例2、如图2甲所示，一个足够长的“U”形金属导轨NMPQ固定在水平面内，MN、PQ两导轨间的宽为L＝0.50m。
一根质量为m＝0.50kg的均匀金属导体棒ab静止在导轨上且接触良好，abMP恰好围成一个正方形。
该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中。
ab棒的电阻为R＝0.10Ω，其他各部分电阻均不计。
开始时，磁感应强度。
图2（1）若保持磁感应强度的大小不变，从t＝0时刻开始，给ab棒施加一个水平向右的拉力，使它做匀加速直线运动。
高考物理大复习电磁感应第节微专题电磁感应中的“杆导轨”模型课件
(1)cd 下滑的过程中，ab 中的电流方向； (2)ab 刚要向上滑动时，cd 的速度 v 多大； (3)从 cd 开始下滑到 ab 刚要向上滑动的过程中，cd 滑动的距 离 x＝3.8 m，此过程中 ab 上产生的热量 Q 是多少．
解析：(1)由右手定则可判断出 cd 中的电流方向为由 d 到 c， 则 ab 中电流方向为由 a 流向 b.
答案：(1)3Bm2LgR2
9m2g2R (2) 4B2L2
(3)32mgs－94mB3g4L2R4 2
考点三 双杆模型
物 理 模 型
“双杆”模型分为两类：一类是“一动一静”，甲杆静 止不动，乙杆运动，其实质是单杆问题，不过要注意 问题包含着一个条件：甲杆静止，受力平衡．另一种 情况是两杆都在运动，对于这种情况，要注意两杆切 割磁感线产生的感应电动势是相加还是相减．
第4节 微专题4 电磁感应中的“杆＋导轨”模型
“杆＋导轨”模型是电磁感应问题高考命题的“基本道 具”，也是高考的热点，考查的知识点多，题目的综合性强，物 理情景变化空间大，是我们复习中的难点．“杆＋导轨”模型又 分为“单杆”型和“双杆”型(“单杆”型为重点)；导轨放置方 式可分为水平、竖直和倾斜；杆的运动状态可分为匀速、匀变 速、非匀变速运动等．
E＝BLvm，I＝2ER， F＝BIL＋mgsin θ，解得 vm＝3Bm2LgR2 ，
(2)PL＝I2R，解得 PL＝94mB22gL2R2 . (3)设整个电路放出的电热为 Q，由能量守恒定律有 F·2s＝Q＋mgsin θ·2s＋12mv2m， 由题意可知 Q1＝Q2 ，解得 Q1＝32mgs－9m4B3g4L2R4 2.
(1)金属棒能达到的最大速度 vm； (2)灯泡的额定功率 PL； (3)若金属棒上滑距离为 s 时速度恰达到最大，求金属棒由静 止开始上滑 2s 的过程中，金属棒上产生的电热 Q1.
高考物理一轮总复习 第十章 电磁感应 专题强化8 电磁感应中的“杆——轨”模型课件 新人教版
内有垂直于斜面的匀强磁场(图中未画出)，磁感应强度大小为B；
在时区间域t变Ⅱ化内的有规垂律直如于图斜乙面所向示下。的t＝匀0强时磁刻场在，轨其道磁上感端应的强金度属大细小棒Bab1随从
图示位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd也从
位于区域Ⅰ内的导轨上由静止释放。在ab棒运动到区域Ⅱ的下边界
(3)经分析可知，ab 棒的质量也为 m，ab 棒在区域Ⅱ中运动的整个过程中， 由能量守恒定律有
Q2＝mg·2Lsinθ 经分析可知，ab 棒在区域Ⅱ中的运动时间与其进入区域Ⅱ前的运动时间相 同，即 t1＝t2＝2vLx ，全过程中电流不变，故 ab 棒在进入区域Ⅱ前回路产生的热量 为 Q1＝Q2 又 Q＝Q1＋Q2 联立解得 Q＝4mgLsinθ
[解析] (1)由楞次定律可知，ab 棒在区域Ⅱ内运动的过程中，通过 cd 棒的 电流方向由 d→c，由于 cd 棒保持静止，结合左手定则可以判断，区域Ⅰ内磁场 的方向垂直于斜面向上，
F 安＝BIL，F 安＝mgsinθ 又 P＝I2R 解得 P＝m2gB2R2Ls2in2θ (2)对 ab 棒，由法拉第电磁感应定律有2Bt－x B·(L×2L)＝BLtxgsinθ，ab 棒开 始下滑的位置到区域Ⅱ的上边界的距离为 x1＝12gsinθ·t2x，又 x＝x1＋2L 解得 x＝3L
• ①作用于ab的恒力(F)的功率： • P＝Fv＝0.6×7.5W＝4.5W • ②电阻(R＋r)产生焦耳热的功率： • P′＝I′2(R＋r)＝1.52×(0.8＋0.2)W＝2.25W • ③逆时针方向的电流I′，从电池的正极流入，负极流出，电池处于
“充电”状态，吸收能量，以化学能的形式储存起来。电池吸收能 量的功率：P″＝I′E＝1.5×1.5W＝2.25W。 • 答案：(1)6m/s2 3.75m/s (2)0.6N 见解析
(完整版)电磁感应定律——单杆+导轨模型(含思路分析)
“单杆＋导轨”模型1. 单杆水平式（导轨光滑) 物理模型动态分析 设运动过程中某时刻棒的速度为v ，加速度为a ＝F m －错误!，a 、v 同向，随v 的增加,a 减小，当a ＝0时，v 最大，I ＝错误!恒定收尾状态 运动形式 匀速直线运动力学特征 a ＝0，v 最大，v m ＝错误! (根据F=F 安推出，因为匀速运动，受力平衡）电学特征I 恒定注：加速度a 的推导，a=F 合/m （牛顿第二定律），F 合=F —F 安,F 安=BIL ，I=E/R整合一下即可得到答案。
v 变大之后,根据 上面得到的a 的表达式，就能推出a 变小这里要注意，虽然加速度变小，但是只要和v 同向,就是加速运动，是a 减小的加速运动（也就是速度增加的越来越慢，比如1s 末速度是1，2s 末是5，3s 末是6，4s 末是6。
1 ，每秒钟速度的增加量都是在变小的)2。
单杆倾斜式(导轨光滑）物理模型动态分析 棒释放后下滑，此时a ＝g sin α，速度v ↑E＝BLv↑I＝错误!↑错误!F＝BIL↑错误!a↓，当安培力F＝mg sin α时，a＝0，v最大注：棒刚释放时,速度为0，所以只受到重力和支持力,合力为mgsin α收尾状态运动形式匀速直线运动力学特征a＝0，v最大，v m＝错误!（根据F=F安推出）电学特征I恒定【典例1】如图所示,足够长的金属导轨固定在水平面上，金属导轨宽度L＝1.0 m，导轨上放有垂直导轨的金属杆P，金属杆质量为m＝0。
1 kg，空间存在磁感应强度B＝0。
5 T、竖直向下的匀强磁场。
连接在导轨左端的电阻R＝3.0 Ω，金属杆的电阻r＝1。
0 Ω，其余部分电阻不计。
某时刻给金属杆一个水平向右的恒力F,金属杆P由静止开始运动，图乙是金属杆P运动过程的v－t图象，导轨与金属杆间的动摩擦因数μ＝0.5。
在金属杆P运动的过程中，第一个2 s内通过金属杆P的电荷量与第二个2 s内通过P的电荷量之比为3∶5。
电磁感应中的“杆—轨道”模型
速度 图像
F 做的功一部分转 F 做的功一部分转
动 能 全 部 转 化 电源输出的电能
能量 为内能
化为杆的动能，一 化为动能，一部分 转化为杆的动能
分析 Q＝12mv20
W 电＝12mv2m
部分产生焦耳热 WF＝Q＋12mv2m
转化为电场能 WF＝12mv2＋EC
例 1 (多选)如图 1 所示，两平行光滑长直金属导轨水平放置，间距为 L，两导轨间 存在磁感应强度大小为 B、方向竖直向下的匀强磁场。一质量为 m、电阻为 R、 长度恰好等于导轨间宽度的导体棒 ab 垂直于导轨放置。闭合开关 S，导体棒 ab 由静止开始运动，经过一段时间后达到最大速度。已知电源电动势为 E、内阻为
01 02 03 04 05 06
教师备选用题
而做加速运动，由于两者的速度差逐渐减小，可知 感应电流逐渐减小，安培力逐渐减小，可知 cd 向右 做加速度减小的加速运动，故 B 正确；ab 从释放到 刚进入磁场过程，由动能定理得 mgR＝21mv20，对 ab 和 cd 系统，合外力为零，则由动量守恒定律有 mv0 ＝m·2vcd＋2m·vcd，解得 vcd＝14v0＝41 2gR，对 cd 由动量定理有 B－IL·Δt＝2m·vcd， 其中 q＝－I·Δt，解得 q＝m2B2LgR，故 C 正确；从 ab 由静止释放，至 cd 刚离开磁 场过程，由能量守恒定律得 mgR＝21m2vcd2＋12×2mv2cd＋Q，又 Qcd＝32Q，解得 Qcd＝152mgR，故 D 错误。
析 v↓⇒F↓⇒a↓，当 v＝0 速度 a↓，当 E 感＝ －F 安＝ma 知 a↓， 安培力 F 安＝ILB＝CB2L2a
时，F＝0，a＝0，杆保 持静止
E 时，v 最大，且 vm ＝BEL
模型组合讲解——电磁场中的单杆模型
电磁场中的单杆模型［模型概述］在电磁场中，“导体棒”主要是以“棒生电”或“电动棒”的容出现，从组合情况看有棒与电阻、棒与电容、棒与电感、棒与弹簧等；从导体棒所在的导轨有“平面导轨”、“斜面导轨”“竖直导轨”等。
［模型讲解］一、单杆在磁场中匀速运动例1.如图1所示，R R 125==6ΩΩ，，电压表与电流表的量程分别为0～10V 和0～3A ，电表均为理想电表。
导体棒ab 与导轨电阻均不计，且导轨光滑，导轨平面水平，ab 棒处于匀强磁场中。
图1（1）当变阻器R 接入电路的阻值调到30Ω，且用F 1＝40N 的水平拉力向右拉ab 棒并使之达到稳定速度v 1时，两表中恰好有一表满偏，而另一表又能安全使用，则此时ab 棒的速度v 1是多少？（2）当变阻器R 接入电路的阻值调到3Ω，且仍使ab 棒的速度达到稳定时，两表中恰有一表满偏，而另一表能安全使用，则此时作用于ab 棒的水平向右的拉力F 2是多大？解析：（1）假设电流表指针满偏，即I ＝3A ，那么此时电压表的示数为U ＝IR 并＝15V ，电压表示数超过了量程，不能正常使用，不合题意。
因此，应该是电压表正好达到满偏。
当电压表满偏时，即U 1＝10V ，此时电流表示数为I U R A 112==并设a 、b 棒稳定时的速度为v 1，产生的感应电动势为E 1，则E 1＝BLv 1，且E 1＝I 1(R 1＋R 并)＝20Va 、b 棒受到的安培力为F 1＝BIL ＝40N解得v m s 11=/（2）利用假设法可以判断，此时电流表恰好满偏，即I 2＝3A ，此时电压表的示数为U I R 22=并＝6V 可以安全使用，符合题意。
由F ＝BIL 可知，稳定时棒受到的拉力与棒中的电流成正比，所以F I I F N N 2211324060===×。
二、单杠在磁场中匀变速运动例2.如图2甲所示，一个足够长的“U ”形金属导轨NMPQ 固定在水平面，MN 、PQ 两导轨间的宽为L ＝0.50m 。
