电气传动及控制A卷
02207电气传动与可编程控制器(PLC)
模拟试题一距答题结束还有119分11秒一填空题（本大题共7小题，共20分）1电器。
（5分）正确答案：低压电器，高压电器，1200V，1500V答案讲解:按工作电压等级电器分为高压电器和低压电器。
高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器；低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的习题出处:第一章常用低压电器——第一节电器的基本知识难易度：低23分）正确答案：直流，交流，欠压和失压答案讲解:按照所控制电路的种类，接触器可分为交流接触器和直流接触器两大类。
接触器是一种自动的电磁式电器，线圈通入电流，产生磁场，经铁心、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁心，当处于欠压和失压习题出处:第一章常用低压电器——第二节低压电器的电磁机构及执行机构难易度：低32分）正确答案：常开、常闭答案讲解:复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。
习题出处:第一章常用低压电器——第八节主令器难易度：低42分）正确答案：反接制动，能耗制动答案讲解:交流异步电动机定子绕组脱离电源后，由于系统惯性作用，转子需经一段时间才能停止转动。
为了对拖动电动机采取有效的制动措施，电气制动一般有反接制动和能耗制动。
习题出处:第二章常用低压电器——第二节三相异步电动机的基本控制线路难易度：低5、PLC3分）正确答案：输入采样，程序执行，输出刷新，循环扫描答案讲解:PLC大多采用周期扫描方式工作，按用户程序的先后次序逐条运行。
一个完整的周期可分为三个阶段：输入采样、，程序执行、输出刷新。
习题出处:第三章 PLC概述及构成原理——第三节 PLC的工作原理难易度：高6、PLC2分）正确答案：用户程序，系统程序答案讲解:PLC由硬件系统和软件系统两大部分组成。
硬件系统包括中央处理器、存储器、输入/输出模块、编程器等。
技师,高级技术题库第一章 电气传动与自动控制题库+答案
第一章电气传动与自动控制第一节电力电子器件一、填空题1.电力电子技术是依靠电力电子器件实现电能的高效率的变换和控制。
2.按照载流子导电类型分，电力电子器件可分为双极型、单极性和混合型器件。
3.晶闸管是最古老的功率器件，也是目前容量最大的功率器件。
4.所谓半导体是指其导电性介于导体和非导体之间的物质。
5.半导体器件的特征是由带电粒子在半导体中如何运动来决定的。
6.载流子在半导体中的移动形成了电流。
7.半导体器件的基础是PN结，当在结的两端施加正向电压时，就有电流流过PN结。
8.当PN结的反向电压增大到一定程度后，其反向电流就会突然增大，这种现象叫PN结的反向击穿。
反向击穿分为雪崩击穿和齐纳击穿两种。
9.场效应晶体管是一种多数载流子导电的半导体器件。
10.目前耐压最高、电流容量最大的全控型电力电子器件之一是GTO。
11.晶闸管是一种只能控制其导通，而不能控制其关断的半控型器件。
12.IGBT的选择主要有三个方面需要考虑：额定电压、额定电流和开关速度。
13.IGBT常用的保护电路由两种：过电压保护和过电流保护。
14.功率MOSFET具有工作效率高、驱动功率小、无二次击穿等优点。
15.根据反向恢复时间，功率二极管可以分为普通整流功率二极管、快恢复二极管、超快恢复二极管和肖基特二极管等。
二、选择题1.高性能的高压变频调速装置的主电路开关器件采用（ B ）。
A、快速恢复二极管B、绝缘栅双极晶体管C、电力晶体管D、功率场效应晶体管2.（ D ）的本质是一个场效应管。
A、肖特基二极管B、电力晶体管C、可关断晶闸管D、绝缘栅双极晶体管3.晶体管串联型稳压电源中的调整管工作在（ C ）状态A、饱和B、截止C、放大D、任意4.电力晶体管（GTR）在使用时，要防止（ D ）A、时间久而失效B、工作在开关状态C、静电击穿D、二次击穿5.双向晶闸管的通态电流（额定电流）是用电流的（ A ）来表示的。
A、有效值B、最大值C、平均值6.双向晶闸管是用于交流电路中的，其外部有（ C ）电极。
电气传动模拟试题
电气传动模拟试题
一、选择题
1. 电气传动系统的作用是什么？
A. 增加传动效率
B. 控制转速和转矩
C. 实现运动控制
D. 所有以上都是
2. 电机传动系统中最常用的控制方法是？
A. 恒速控制
B. 变频控制
C. 位置控制
D. 扭矩控制
3. 在电机传动系统中，哪种元件用于将电能转换为机械能？
A. 变频器
B. 传感器
C. 电机
D. PLC
4. 以下哪种传动系统适合对速度要求较高的应用？
A. 皮带传动
B. 齿轮传动
C. 摩擦传动
D. 电机传动
5. 电气传动系统中常用的传感器是？
A. 光电传感器
B. 压力传感器
C. 温度传感器
D. 加速度传感器
二、填空题
6. 电气传动系统中常用的控制器是__________。
7. 在PLC编程中，常用的编程语言是__________。
8. 电机传动系统中控制转矩的元件是__________。
9. 电机传动系统中常用的变频器是__________。
10. 电气传动系统中常用的检测装置是__________。
三、简答题
11. 请简要说明电机传动系统中PID控制的原理。
12. 电气传动系统中的PLC有何作用？举例说明。
13. 请列举电气传动系统中常用的传感器及其作用。
14. 电机传动系统中如何实现轴的同步运动控制？
15. 请说明电机传动系统和气动传动系统的区别和联系。
以上是电气传动模拟试题，希望大家认真思考并尽快完成。
祝好运！。

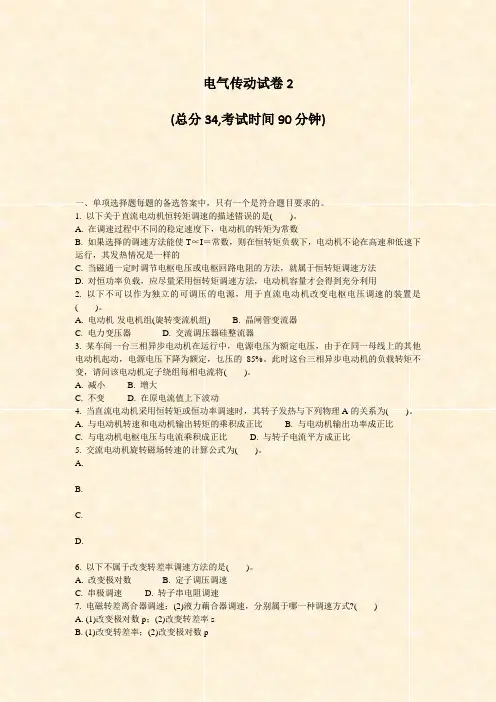

电气传动试卷2_真题-无答案
电气传动试卷2(总分34,考试时间90分钟)一、单项选择题每题的备选答案中，只有一个是符合题目要求的。
1. 以下关于直流电动机恒转矩调速的描述错误的是( )。
A. 在调速过程中不同的稳定速度下，电动机的转矩为常数B. 如果选择的调速方法能使T∝I＝常数，则在恒转矩负载下，电动机不论在高速和低速下运行，其发热情况是一样的C. 当磁通一定时调节电枢电压或电枢回路电阻的方法，就属于恒转矩调速方法D. 对恒功率负载，应尽量采用恒转矩调速方法，电动机容量才会得到充分利用2. 以下不可以作为独立的可调压的电源，用于直流电动机改变电枢电压调速的装置是( )。
A. 电动机-发电机组(旋转变流机组)B. 晶闸管变流器C. 电力变压器D. 交流调压器硅整流器3. 某车间一台三相异步电动机在运行中，电源电压为额定电压，由于在同一母线上的其他电动机起动，电源电压下降为额定，乜压的85%。
此时这台三相异步电动机的负载转矩不变，请问该电动机定子绕组每相电流将( )。
A. 减小B. 增大C. 不变D. 在原电流值上下波动4. 当直流电动机采用恒转矩或恒功率调速时，其转子发热与下列物理A的关系为( )。
A. 与电动机转速和电动机输出转矩的乘积成正比B. 与电动机输出功率成正比C. 与电动机电枢电压与电流乘积成正比D. 与转子电流平方成正比5. 交流电动机旋转磁场转速的计算公式为( )。
A.B.C.D.6. 以下不属于改变转差率调速方法的是( )。
A. 改变极对数B. 定子调压调速C. 串极调速D. 转子串电阻调速7. 电磁转差离合器调速；(2)液力藕合器调速，分别属于哪一种调速方式?( )A. (1)改变极对数p；(2)改变转差率sB. (1)改变转差率；(2)改变极对数pC. (1)改变频率f；(2)改变频率fD. (1)改变转差率s；(2)改变转差率s8. 在诸多交流调整系统中，以变频调速的性能最好、调整范围大、静态稳定性好、运行效率高。
电气传动与调速系统模拟题
电气传动与调速系统模拟试卷1一、判断题：9个题，每小题2分，合计18分。
1.由电动机作为动力源，通过传动机构拖动各类生产机械，在控制系统的作用下完成一定的生产工艺要求的系统，称为电气传动系统。
（）【A.】√【B.】×2.直流电机中用于产生感应电动势和通过电流的电路部分是励磁绕组。
（）【A.】√【B.】×3. 三相异步电动机的结构包括定子和转子两大部分。
（）【A.】√【B.】×4. 在电源频率一定时，同步电机的转速ｎ恒定，等于同步转速。
（）【A.】√【B.】×5. 一台伺服电动机的机械特性曲线如下图所示，可知，该电动机应该是直流伺服电动机。
（）【A.】√【B.】×6.电动机发热和冷却的情况不但与其所带负载的大小有关，而且与所带负载的持续时间有关。
（）【A.】√【B.】×7. 降压变换器是通过调整输入电压的幅值实现电压的变换。
（）【A.】√【B.】×8. 规则采样法实现SPWM时，采用载波正峰值采样的方法更准确。
（）【A.】√【B.】×9. 交-交无换向器电动机调速系统在高速运行时通常采用电源换流的方法进行换流。
（）【A.】√【B.】×二、单项选择题：12个题，每小题3分，合计36分。
1. 如下图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（ ）。
【A.】减速 【B.】匀速 【C.】静止 【D.】加速2.电气传动系统做直线运动时，其运动方程为（ ）。
【A.】tvmF F z d d =- 【B.】d d L T T Jt Ω-=【C.】2d 375d L GD nT T t -=【D.】d d L nT T Jt -=3.直流电机中用于产生感应电势和通过电流的电路部分是（ ）。
【A.】励磁绕组 【B.】主磁极 【C.】换向极 【D.】电枢绕组4.三相异步电动机的T 型等效电路如图所示，m 1表示电机的相数，则转子绕组的铜耗可表示为（ ）。
电气传动自动控制系统模拟题
电气传动自动控制系统模拟试卷1：一、填空（共10分，每题2分）1. 常用的可控直流电源有旋转变流机组、、直流斩波器三种类型。
2. 晶闸管触发与整流装置的近似传递函数是。
3. 采用比例调节器的直流调速系统，考虑相同理想空载转速的情况，闭环静差率s cl与开环静差率s op的关系是s cl＝。
4. 一般来说，调速系统的动态指标以性能为主，而随动系统的动态指标以跟随性能为主。
5. 对于典型I型系统，开环放大倍数K越大，截止频率就越，系统响应就越，稳定性就越。
二、选择题（共10分，每题2分）1. 晶闸管整流器的失控时间和有关。
（A）整流器内阻（B）晶闸管电流（C）输入电压幅值（D）脉波数2. 试给出PI调节器的传递函数，并绘出用运算放大器的实现电路。
从频域特征上判断一个调速控制系统的性能（A）截止频率高，响应就慢（B）高频衰减快，抗干扰能力不强（C）低频段增益高，稳态精度（D）中频段越窄，稳定性越好3. 电压负反馈的调速系统不能抑制扰动。
（A）电网电压波动（B）调节器放大倍数变化（C）晶闸管内阻变化（D）负载波动4. 直流双闭环调速系统中通过变化就可以调整最大负载电流。
（A）速度给定（B）电网电压（C）电流调节器限幅（D）速度调节器限幅5. 典型I型系统可以无静差地跟踪信号（A）斜坡信号（B）阶跃信号（C）加速度信号（D）锯齿波信号三、简答题（共40分，每题5分）1. 试给出典型I型传递函数，并绘出其Bode图。
2. 在直流双闭环调速系统中，速度调节器有哪些作用？3. 调速系统的精度主要取决于哪些因素？4. 试绘出直流电动机的单闭环调速系统的静态结构图，结合该图说明闭环系统可以抑制哪些扰动。
5. 试绘出直流电机调压调速的机械特性和静特性。
6. 高频段小惯性环节如何近似处理？其近似条件是什么？7. 常见的交流调速方法有哪些？各有何特点？8. 试给出转速电流双闭环直流调速系统在稳态工作时的速度调节器和电流调节器输入和输出值。
电气传动与可编程序控制器自考题库
2008年10月江苏省高等教育自学考试02207电气传动与可编程控制器一、单项选择题(每小题1分。
共20分)耷下列每小题的四个备选答案中选出一个正确答案，并将其字母标号填入题干的括号内。
1．多点控制电路中，停止按钮接人控制回路的接线方式为( )A．串联B．并联C．自锁D．互锁2．要求宽范围而平滑的无级调速时，可采用交流变频调速或( )A?变极调速B．串阻调速C．串级调速D．直流调速3．能实现电动机正反向直接换向而不经过停止操作的原因是有( )A?自锁环节B．互锁环节C．复合按钮D．主触点4．控制电路中通常使用接触器的触点是( )A?动合触点B．动断触点C．主触点D．辅助触点5．电动机反接制动时，可以防止反向起动的继电器是( )A?时间B．速度C．热D．过电流保护6?某异步电动机定子绕组的极对数为2，则电动机的转子额定转速正确的为( ) A．1500rpm B．1475rpm C．750rpm D．720rpm7．动断触点—V表示的继电器是( )A．接触器8．时间继电器C．普通继电器8．在下述图例中，行程开关的电气图形符号是( )A．少c．少9．PLC各I／O点的通断状态在面板上显示是通过( )A．晶体管8．发光二极管C．光电耦合器10．输出模块中只能驱动较大功率交流负载的输出电路是( )A．晶体管8．场效应管C．继电器11．大、中型PLC一般采用的结构形式为( )A．整体式8．模块式C．扩展式D．速度继电器浙江省2009年7月高等教育自学考试电气控制及PLC技术试题课程代码：10079一、单项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.请从下列语句表指令中选择错误的一个：（）A.LDNI I0.2，1B.SI Q0.0，2C.AN M2.4D.LPS2.请从下列语句表指令中选择错误的一个：（）A.TON T120，8B.STOPC.CTD C40，4D.＋R VW0，VW103.请从下列语句表指令中选择错误的一个：（）A.XORW AC1，AC2B.SIN VD0C.INVD LB10D.BIW VB0，QB04.请从下列语句表指令中选择错误的一个：（）A.SLW LB0B.FILL10，VW100，12C.FIFO VW100，AC0D.BTI VB0，AC05.请从下列语句表指令中选择错误的一个：（）A.CALL SBR_1B.TODR VB100C.ATH VB10，VB20D.ATCH INT_ 0，19二、填空题(本大题共4小题，每空1分，共10分)请在每小题的空格中填上正确答案。
江苏XX工程大学《电气传动与可编程控制器(PLC)》试卷
江苏XX 工程大学《电气传动与可编程控制器（PLC ）》试卷一、单项选择题1. 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A. L M T T =B. L M T T >C. L M T T <D. L M T T ≠2. 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？ 【 】A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒3. 随转速n 的增加，直线型机械特性的负载转矩将【 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加 4. 直流发电机的感应电动势E 与其电枢电流a I 的方向关系是【 】A. 相同B. 相反C. 启动时相同，运行时相反D. 启动时相反，运行时相同5. 在电动机电枢电压突然降低使电动机转速降低的过程中，会出现以下哪种制动状态？ 【 】 A. 反馈制动 B. 电源反接制动 C. 倒拉反接制动 D. 能耗制动6. 我国标准工业电流频率为 【 】 A. 220Hz B. 60Hz C. 50Hz D. 380Hz7. 改变三相异步电动机定子电源频率，则电机输出最大转矩将【 】A. 不变B. 增加C. 降低D. 急速增加8. 三相异步电机转子电路串电阻的调速方法适用于以下哪种异步电机？【 】A. 绕线式B. 鼠笼式C. 深槽式D. 双鼠笼式9. 为改变三相电机转动方向，常采用以下哪种措施？【 】A. 对调任两根电源B. 改变通电相序C. 改变转子电流方向D. 改变定子绕线方式10. 在以下特殊辅助继电器中，产生初始化脉冲，常用来给计数器或移位寄存器复位的是 【 】 A. M70 B. M71 C. M72 D. M77 1. 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 2. 恒功率型机械特性的负载转矩与转速n 之间的关系是【 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系 3.电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是 【 】A. 0T T T L +=B. 0T T T L +=C. 00=++T T T LD. L T T T +=04.保证三相异步电动机转子旋转的主要因素是【】A. 转差率B. 磁场旋转方向C. 绕组连线方式D. 电压额定频率5.三相异步电动机的最大转矩与定子每相绕组上所加电压的几次方成正比？【】A. 1B. 2C. 3D. 46.降低电动机电源电压，则临界转差率将【】A. 不变B. 增加C. 降低D. 急速增加二、多项选择题7.自励发电机是指【】A. 他励发电机B. 并励发电机C. 串励发电机D. 复励发电机E. 外励发电机8.为改变串励直流电机运转方向，以下措施中可行的有【】A. 改变电枢接线极性B. 改变励磁绕组接线极性C. 改变电源极性D. 改变励磁磁通E. 改变串入绕阻大小9.为限制直流电动的启动电流，常用的启动方法有【】A. 降压启动B. 电枢回路内串接外加电阻启动C. 降主磁通启动D. 限流启动E. 空载启动10.按用途，电器可分为【】A. 非自动电器B. 自动电器C. 控制电器D. 保护电器E. 执行电器11.根据输入、输出总点数和功能，PLC一般大致分为【】A. 低档B. 中档C. 高档D. 微小型E. 超高档11.根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为【】A. 反抗转矩B. 位能转矩C. 动能转矩D. 拖动转矩E. 制动转矩12.根据机械特性硬度值的不同，可将电动机机械特性分为【】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性13.根据直流他励电动机处于制动状态时的外部条件和能量传递情况，它的制动状态分为【】A. 反馈制动B. 反接制动C. 能耗制动D. 停车制动E. 位能制动14.三相异步电动机常见的制动方式有【】A. 反馈制动B. 反接制动C. 能耗制动D. 停车制动E. 位能制动15.根据生产机械性质的不同，电动机的运行方式一般有【】A. 间断工作制B. 短期工作制C. 重复短期工作制D. 连续工作制E. 长期工作制三、判断改错题16.当动态转矩为0时，表示机电传动系统没有动态转矩，系统恒（匀）速运转。
电气传动与可编程控制器(PLC)复习资料
《电气传动与可编程控制器（PLC ）》复习题一、单项选择题 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1机电传动的目的是将电能转换为 【 】A. 机械能B. 动能C. 势能D. 液压能2多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？ 【 】 A 机械能守恒 B. 动能守恒 C. 功率守恒 D. 动量守恒 3静态时，负载转矩为静态转矩，其折算依据的原则是 【 】 A 机械能守恒 B. 动能守恒 C. 功率守恒 D. 动量守恒 4电机转矩M T 大于负载转矩L T 时，单轴机电拖动系统处于 【 】A ．加速 B.减速 C.静止 D.稳态5电机转矩M T 小于负载转矩L T 时，单轴机电拖动系统处于 【 】A ．加速 B.减速 C.静止 D.稳态6电机转矩M T 等于负载转矩L T 时，单轴机电拖动系统处于【 】A ．加速 B.减速 C.动态 D.稳态 7单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠ 8单轴机电传动系统处于加速状态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠9单轴机电传动系统处于减速状态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠10根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是 【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 11若转矩M T 与电机转速n 符号相同，则M T 为【 】 A 拖动转矩 B 制动转矩 C 额定转矩 D 位能转矩12若转矩L T 与电机转速n 符号相反，则L T 为 【 】 A 拖动转矩 B 制动转矩 C 额定转矩 D 位能转矩13随转速n 的增加，直线型机械特性的负载转矩将 【 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加14恒转矩型机械特性的特点是负载转矩为 【 】A. 常数B. 在一定范围内变化C. 随转速增加而正比增加D. 实数 15电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是【 】A.0T T T L +=B. 0T T T L +=C. 00=++T T T LD. L TT T +=016恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是 【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关17恒功率型机械特性的负载转矩与转速n 之间的关系是 【 】A. 成正比B. 成反比 C . 无关 D. 抛物线函数关系18降低电枢电压，直流电动机的理想空载转速将【 】A. 不变B. 增加C. 降低D. 取决于励磁磁通 19直流发电机的感应电动势E 与其电枢电流a I 的方向关系是【 】A.相同B. 相反C. 启动时相同，运行时相反D. 启动时相反，运行时相同 20直流电动机的电动势E 与其电枢电流a I 的方向关系是 【 】相同 B. 相反 C. 启动时相同，运行时相反 D. 启动时相反，运行时相同21直流电动机的电磁转矩T 与其电枢电流a I的关系是 【 】A 正比 B. 反比 C. 无关 D. 不确定22直流电动机的电动势E 与其电枢转速的关系是 【 】正比 B. 反比 C. 无关 D. 不确定23在直流电动机电枢回路中串接附加电阻，电动机特性将 【 】不变 B. 变硬 C. 变软 D. 绝对硬24在直流电动机电枢回路中串接附加电阻，当供电电压和磁通都是额定值时理想空载转速将 【 】A. 不变B. 增加C. 降低D. 急速增加25在电动机电枢电压突然降低使电动机转速降低的过程中，会出现以下哪种制动状态？【 】反馈制动 B. 电源反接制动 C. 倒拉反接制动 D. 能耗制动26直流他励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性27直流串励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性28直流复励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性29交流异步电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性30交流同步电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性31绝对硬特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小32硬特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小33软特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小34机电时间常数越大，机电传动系统过度过程进行得越【 】A 快 B. 慢 C. 不变 D. 不定35旋转磁场的旋转方向与三相异步电动机三相电流相序的关系是 【 】A. 一致B. 相反C. 相差120度D. 相差90度C36降低电动机电源电压，则临界转差率将 【 】A. 不变B. 增加C. 降低D. 急速增加37三相异步电动机Y 连接降压启动时的转矩是△连接直接启动时的【 】 A1/3 B. 1/2 C. 相等 D. 1/438从过载观点选择电动机容量的基本依据是【 】A.L T T >maxB. L N T T >C. L T T <maxD. L N T T ≤ 39保证三相异步电动机转子旋转的主要因素是 【 】A. 转差率B. 磁场旋转方向C. 绕组连线方式D. 电压额定频率40三相异步电动机定子上所加电压增加1倍，则电机输出最大转矩增加【 】A. 1 倍B. 2倍C. 3倍D. 4倍41三相异步电动机定子接成星形时的启动电流为接成三角形时启动电流的【 】A. 1/3B. 1/2C. 相等D. 1/442在三相异步电动机的反馈制动状态下，电机转速与同步转速的关系是【 】A.0n n >B. 0n n <C. 0n n =D.0nn ≤ 43热继电器的动作机理是 【 】A. 电流热效应B. 零压保护C. 过载保护D. 过流保护44改变电动机供电电压的调速方式属于 【 】A 恒转矩调速 B. 恒功率调速 C. 匀速调速 D. 平稳调速45相异步电动机的最大转矩与定子每相绕组上所加电压的几次方成正比？【 】A. 1B. 2C. 3D. 446异步电动机转子电路串联电阻，则电机输出最大转矩将 【 】A. 不变B. 增加C. 降低D. 急速增加47电机的最大特点是转速 【 】A.恒定B.比同步转速大 C .比同步转速小 D. 不受限制48标准工业电流频率为 【 】A. 220HzB. 60HzC. 50HzD. 380Hz49三相异步电动机定子电源频率，则电机输出最大转矩将 【 】A. 不变B. 增加C. 降低D. 急速增加50异步电机转子电路串电阻的调速方法适用于以下哪种异步电机【 】A. 绕线式B. 鼠笼式C. 深槽式D. 双鼠笼式51变三相电机转动方向，常采用以下哪种措施？ 【 】A. 对调任两根电源B. 改变通电相序C. 改变转子电流方向D. 改变定子绕线方式52为按钮的职能符号的是 【 】A. SBB. KMC. KAD. FR53为接触器的职能符号的是 【 】A. SBB. KMC. KAD. FR54中间继电器的职能符号的是 【 】A. SBB. KMC. KAD. FR55为热继电器的职能符号的是 【 】A. SBB. KMC. KAD. FR二、判断改错题，正确的在题后括号内打“√”，错的打“×”并改正错误。
年电气传动与可编程控制器复习题
2017年《电气传动与可编程控制器（P L C)》复习题14、用二只交流接触器控制电动机的正、反转控制电路，为防止电源短路，必须实现的控制环节是（?）A.自锁?B.互锁?C.顺序?D.时间19、改变三相异步电动机转向的方法是(??????????)15、三相异步电动机主回路装配的熔丝所起的主要作用是（）A.过载保护?B.短路保护?C.失压保护?D.过载与短路双重保护1、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。
正确答案：【辅助触头】2、熔断器主要作为电路的保护元件。
正确答案：【短路】3、触头的接触形式有：、线接触、面接触。
正确答案：【点接触】4、电气控制系统中常用的保护环节有短路保护、、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
正确答案：【过电流保护】5、PLC常用的编程语言有：、指令表、高级语言等。
正确答案：【梯形图】6、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：、能耗制动等。
正确答案：【反接制动】7、电磁接触器的技术参数有:额定电流、_______、线圈电压、主触点通断能力等。
正确答案：【额定电压】8、低压电器通常是指在交流额定电压1200V、直流额定电压_______V及以下的电路中起通断、保护、控制或调节作用的电器产品。
正确答案：【1500】9、熔断器主要由_______和熔管（熔座）组成。
正确答案：【熔体】10、熔断器的额定电压必须______熔断器安装处的电路额定电压。
正确答案：【大于或等于】11、主令电器用于发布操作命令以接通和分断控制电路。
常见类型有______、位置开关、万能转换开关和主令控制器等。
正确答案：【控制按钮】12、低压断路器按结构型式分有塑料外壳式和______。
正确答案：【万能式】13、接触器主要由电磁机构、触头系统、______三部分组成正确答案：【灭弧装置】14、电磁机构包括电磁线圈和______组成。
《电气传动及调速系统》复习资料
《电气传动及调速系统》复习资料一.单选题1.机电传动发展的第三个阶段是采用下面哪种传动拖动方式？A单电机拖动、B多电机拖动、C成组拖动。
（B）2.机电传动控制系统发展的经历的四个阶段的第一阶段采用的是哪种控制系统？A继电器接触器、B晶闸管、C电机放大器、D磁放大器和可控水银整流器。
（A）3.机电传动系统中如果T M<T L，电动机旋转方向与T M相同，转速将产生什么变化？A加速、B减速、C、匀速、D停止。
（B）4.起重机吊一个重物升降时，负载的机械特性是哪一种？A恒功率型、B位能型恒转矩、C反抗型恒转矩、D直线型机械特性、E离心式通风机型机械特性。
（B）5.加快机电传动系统的过渡过程，可以增加哪一项参数数值？A电机转速n、B飞轮转矩GD2、C电机转矩T M 。
（C）6.加快机电传动系统的过渡过程，可以减少哪一项参数数值？A电机转速n、B飞轮转矩GD2、C电机转矩T M。
（B）7.直流电动机是依据哪个手的定律决定在固定磁场中的旋转方向的？A左手定律、B右手定律（A）8.他励直流电机是指电机的励磁绕组和电枢绕组进行如何连接？A串联、B并联、C一部分串联其他的并联、D单独分开连接。
（D）9.直流电动机改变励磁磁通的调速方法是哪一种调速方式？A恒功率、B恒转矩。
（A）10.当他励直流电动机运行在正向电动状态时，若需要进行反接制动停车，应采取哪一种措施？A减低电枢电压、B提高励磁电流、C电枢回路中串入电阻、D电枢电压反接到转速接近零时。
（D）11.普通晶闸管导通之后，要恢复其阻断状态，应该采取哪种措施？A阳极电压增加、B触发控制极电压取削、C阳极电压反向、D阴极电流增加。
（C）12.直流电动机调速系统中，哪一个项参数不是恒转矩调速？A改变U、B改变φ、改变R。
（B）13.哪一项参数不是调速系统的静态技术指标？A调速的平滑性、B过渡过程时间T、C调速范围D、D静差度S 。
（B）14.单相半波可控整流电路，负载为纯电阻，导通角θ的数值为？A等于α、B等于π-α、C等于π、D等于2π-α。
电气传动与控制系统复习题
山东理工大学成人高等教育 电气传动与控制系统 复习题 一、填空题： 1、某直流调速系统的额定转速n N =1430r/min ，额定速降Δn N =115r/min ，当要求静差率s ≤30%时，允许的调速范围D = ；如果要求调速范围D =10，则静差率s = 。
2、可逆V-M 系统中出现的两种不同性质的环流为 和 。
αβ≡ 配合控制有环流可逆系统又称为 系统。
3、在直流调压调速系统中，常用的可控直流电源有 、 、 三种。
4、调速范围D 是 与 之比。
静差率s 是 与 之比。
5、在直流调压调速系统中，常用的可控直流电源有 、 、 三种。
二、简答题１、转速调节器在转速、电流双闭环直流调速系统中的作用是什么？２、电流截止负反馈的作用是什么?３、逻辑无环流可逆系统中，什么叫开放延时？为什么必须设置开放延时？４、为什么在非独立控制励磁的调速系统中设置*(0.9~0.95)e dN U U ≈？５、在直流调压调速系统中，常用的可控直流电源有哪几种？６、什么叫调速范围？什么叫静差率？调速范围、静差率及额定速降之间有什么关系？７、在直流调速系统中，开环系统的机械特性与闭环系统的静特性有何区别？８、为什么PWM-电动机系统比晶闸管----电动机系统能够获得更好的动态性能？９、在转速负反馈调节系统中，当电网电压、负载转矩，电动机励磁电流，电枢电流、电枢电阻、测速发电机励磁各量发生变化时，都会引起转速的变化，问系统对于上述各量有无调节能力？为什么？１０、在无静差转速单闭环调速系统中,转速的稳态精度是否还受给定电源和测速发电机精度的影响?试说明理由？三、计算题１、已知控制对象的传函为 300()(0.1530)(0.0081)obj W s s s =++ 要求采用如图示PI 调节器将其校正为典型Ⅰ型系统，并选择调节器的参数。
其中Ω=k R 600。
2、已知控制对象的传函为20()(0.51)(0.091)(0.011)obj W s s s s =+++ 要求采用图示PI 调节器将其校正为典型Ⅰ系统，并进行校验和选择调节器的参数。
电气传动与可编程控制器 选择题答案
一、选择题▲1、在题1图中，论述正确的是（D）A、SB3是停止按钮B、SB2是点动按钮C、SB1是起动按钮D、KM表示交流接触器▲2、在题2图中，论述正确的是（A ）A、SB1是停止按钮B、SB2是点动按钮C、SB2是起动按钮D、S为点动开关▲3、在题3中，论述错误的是（B）A、SB1是停止按钮B、SB2是自锁按钮C、SB3是点动按钮C、K为中间继电器▲4、有关继电器、接触器控制线路设计正确的论述是（B）A、线圈可以串联B、线圈只能出现一次C、线圈与触点可以交叉联接D、接触器线圈之间必须有互锁保护▲5、可以实现机床工作台正反向自动循环转换功能的电气元件是（B）A、按钮B、形成开关C、速度继电器 D 中间继电器▲6、机械设备的维修、调整常要求其控制线路具有（C）A、自锁功能B、互锁功能C、点动功能D、正反转功能▲7、多处起动须用方式是（B）A、动合触点串联B、动合触点并联C、动断触点串联D、动断触点并联▲8、多处停止功能须用（C）A、动合触点串联B、动合触点并联C、动断触点串联D、动断触点并联▲9、用继电器、接触器控制路线实现电动机的起动，必须具有（C）A、反向起动功能B、过载保护功能C、自锁功能D、正反转功能▲10、普通机床的机电控制通常采用（B）A、PLC控制B、继电器、接触器控制C、数字控制D、计算机实时控制图1 图2 图311、继电器、接触器控制系统的优点是（B）A、接线调试简便B、控制功能简单时方便使用C、柔性好D、功能强大12、YY-△转换功能是（ C ）A、降压启动B、正反向运行C、高低速转换D、反接制动13、电气控制线路过载保护须用的电气元件是（B）A、熔断器B、热继电器C、过电流继电器D、过电压继电器14、可以用于机床进给位置控制的电气元件是（B）A、时间继电器B、行程开关C、速度继电器D、组合开关15、机床刀架位置微动调整可以采用的电气控制方法是（C）A、短时起动B、采用慢速进给C、点动调节D、起动与制动方法结合16、有关中间继电器功能的论述，错误的是( A)A、动作延时B、实现多路控制C、信号的传递与转换D、接触器线圈必须有短路保护17、可用于电动机正反向转换的电气元件是（D）A、热继电器B、空气开关C、速度继电器D、交流接触器18、继电器、接触器控制比较适合（C）A、开关量控制B、模拟量控制C、功能简单、固定不变的控制D、大功率电机控制19、有关继电器、接触器原理图设计的表述正确的是（A）A、交流接触器主触点可以控制电源通断B、中间继电器可以控制时间C、按钮可以在主电路中出现D、空气开关在控制电路中出现20、多点控制电路中，停止按钮应当按什么方式接入控制回路（A）A、串联B、并联C、自锁D、互锁21、复杂的控制线路的交流电源可以采用交流（ C ）A、380VB、220VC、110VD、100V22、下列关于热继电器的说法中，不正确的是（D）A、热继电器可以实现过载保护B、热继电器的整定电流通常采用电动机额定电流的0.95~1.05倍C、电源严重不平衡时，电动机要用三相式热继电器D、热继电器可以实现短路保护功能。
电气传动及控制 ( 第3次 )
第3次作业一、填空题（本大题共16分，共 8 小题，每小题 2 分）1. 在给定信号作用下，系统输出量变化的情况用 ______ 来描述。
2. 异步电动机动态数学模型是一个 ______ 、 ______ 、 ______ 的多变量系统。
3. 转速、电流双闭环直流调速系统正常运行时， ______ 调节器不会达到预先设计的饱和程度。
4. 脉宽调制器是一个 ______ 装置，由电流调节器 ACR 输出的控制电压进行控制。
5. 在交—直—交间接变频装置中，根据中间直流环节储能元件的不同，可分为： ______ 、 ______ 。
6. VVVF控制是指逆变器输出 ______ 和 ______ 可变的控制7. 在恒压频比条件下改变角频率时，机械特性基本上是平行上下移动的，角频率 ______ ，转速 ______ 。
8. 交流异步电动机变频调速系统的控制方式有 ______ 、 ______ 和 ______ 三种二、作图题（本大题共12分，共 1 小题，每小题 12 分）三、计算题（本大题共30分，共 5 小题，每小题 6 分）1. 系统的调速范围是1000~100，要求静差率s=2%，那么系统允许的静差转速降是多少？2. 某一调速系统，在额定负载下，最高转速特性为，最低转速特性为，带额定负载时的速度降落，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？3. 在转速、电流双闭环系统中，两个调节器ASR、ACR均采用PI调节器。
已知参数：电动机：Pnom=3.7kW ， Unom=220V ， Inom=20A ，nnom=1000r/min，电枢回路总电阻R=1.5Ω，设Unm*= Uim*= Ucm=8V，电枢回路最大电流Idm=40A，电力电子变换器的放大系数Ks=40.试求：（1）电流反馈系数β和转速反馈系数α；（2）当电动机在最高转速发生堵转时的Ud0、Ui、Uc值。
电气传动及控制 复习题
电气传动及控制复习题一、单项选择题1、在阶跃输入下的Ⅰ型系统稳态时的误差为（A）A、0B、无穷大C、恒值D、无法计算2. 一般的间接变频器中，逆变器起（ B）作用。
A. 调压 B. 调频 C. 调压与逆变 D. 调频与逆变3. 下列交流异步电动机的调速方法中，应用最广的是（ C）。
A. 降电压调速B. 变极对数调速C. 变压变频调速D. 转子串电阻调速4. 电动机在调速过程中，保持电枢电流不变情况下，输出转矩不变的调速称为(A )。
A. 恒转矩调速 B. 恒功率调速 C. 恒压调速5. 某单闭环直流调速系统的开环放大系数为19时，额定负载下电动机转速降落为8r/min，如果开环速降不变，要使闭环速降降为4r/min，则开环放大系数应为（C）。
A. 19B. 29C. 396. 与矢量控制相比，直接转矩控制（ D） A. 调速范围宽 B. 控制性能受转子参数影响大 C. 计算复杂 D. 控制结构简单7. 双闭环无静差V-M调速系统，起动过程的恒流升速阶段中，ACR的输出电压（A ）。
A. 逐渐增加B. 不变C. 逐渐减小8. 为了增加系统响应的快速性，我们应该在系统中引入（A ）环节进行调节。
A. 比例B. 积分C. 微分9. 对于调速系统，最重要的动态性能是（ C） A. 稳定性能 B. 快速性能 C. 抗扰性能 D. 跟踪性能10. 中频段越宽，则系统的（ A） A. 稳定性越好 B. 快速性越好 C. 稳态精度越高 D. 抗干扰能力越强11. 下列异步电动机调速方法属于转差功率消耗型的调速系统是 (D )A. 降电压调速B. 串级调速C. 变极调速D. 变压变频调速12. 绕线式异步电动机双馈调速，如原处于低同步电动运行，在转子侧加入与转子反电动势相位相同的反电动势，而负载为恒转矩负载，则（C ）A. [P_DEC9B9F2D7A4DBDE14C3119AEA53BE7F]，输出功率低于输入功率B. [P_DEC9B9F2D7A4DBDE14C3119AEA53BE7F]，输出功率高于输入功率C. [P_B263DA4D86BECC2CED8606A18431AB8B]，输出功率高于输入功率D. [P_B263DA4D86BECC2CED8606A18431AB8B]，输出功率低于输入功率13. 静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率(A )A. 越小B. 越大C. 不变D. 不确定14. 在转速、电流双闭环调速系统中，选用了典型I型系统，是因为电流环（AA. 跟随性能为主B. 抗扰性能为主C. 静态性能为主D. 稳态性能为主15. 如果要改变双闭环无静差V-M系统的转速，可调节（C ）A.[P_E5DF9C26DBE0FFC02B50E278FAB06878]B.[P_D1486F505F9AFD199A8D6E7EA33AC9CB]C. [P_711246034B34E3A1CAB56F44E55AEAA6]D. [P_E80EA71C0909EC3F96D24E6E46F3296C]二、填空1. 异步电动机动态数学模型是一个 __高阶\ 非线性\ 强耦合__ 的多变量系统。
02207电气传动与可编程控制器PLC201410试卷
实用文档电气传动与可编程控制器ＰＬＣ一、单项选择题１.用继电器、接触器控制线路实现电动机的起动，必须具有（ B ）功能。
A．互锁B．自锁C．点动D．正反转２.可用于实现机床工作台正反向自动循环转换功能的电器元件是（ B ）。
A．按钮B．行程开关C．速度继电器D．中间继电器３.机械设备的维修、调整常要求其控制线路具有（ C ）功能。
A．自锁B．互锁C．点动D．正反转４.多处起功能须用（ B ）方式来实现。
A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联５. 多处停止功能须用（ C ）方式来实现。
A．动合触点串联 B．动合触点并联 C．动断触点串联 D．动断触点并联７. 有关中间继电器功能的论述错误的是（ C ）。
A．信号的传递与转换 B．实现多路控制C．动作延时 D．小功率信号控制大容量触点动作８.在下列元件中，可用于实现机床工作台正反向起动转换功能的是（ A ）。
A．按钮 B．空气开关 C．速度继电器 D．中间继电器９．继电器、接触器控制系统的优点是（ B ）。
A．接线调试简便 B．控制功能简单时成本较低 C．柔性好 D．功能强大１０.下图中，论述正确的是（D ）Ａ.SB3是停止按钮B．SB2是点动按钮C．SB1是起动按钮D．KM为交流接触器实用文档１１.在下图中，论述正确的是（ A ）A．SB1是停止按钮B．SB2是点动按钮C．SB2是起动按钮D．S为点动开关１２.在下图中，论述错误的是（ B ）A．SB1是停止按钮B．SB2是自锁按钮C．SB3是点动按钮D．K为中间继电器13.有关继电器、接触器控制线路设计错误的论述是（ D ）A．线圈不能串联 B．线圈只能出现一次C．线圈可以并联 D．一个触点可以多处使用15. 选择时间继电器时要考虑多种因素，但下列因素中的（ D ）除外。
A．延时方式 B．触点数目 C．额定电参数 D．灵敏度16.交流变频调速属于（ C ）调速。
A．恒功率B．恒转矩C．电气无级D．电气有级17.直流调速转速负反馈系统实现无静差调节可使用（ D ）A．转速负反馈B．电压负反馈+电流正反馈C．电流截止负反馈D．比例积分调节器的闭环调速18.PWM恒幅脉宽调制型变频器中逆变器的作用是（ A ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气传动及控制 ( A卷 )
一、单项选择题（本大题共40分，共 20 小题，每小题 2 分）
1. 某单闭环直流调速系统的开环放大系数为19时，额定负载下电动机转速降落为8r/min，如果开环速降不变，要使闭环速降降为4r/min，则开环放大系数应为（）。
A. 19
B. 29
C. 39
2. 调速系统的稳态性能指标包括调速范围和（）。
A. 超调量 B. 静差率 C. 恢复时间
3. 恒Eg/ω1调速系统，最大电磁转矩（）。
A. 与ω1无关
B. 随ω1增大而增大
C. 随ω1增大而减小
4. 转速、电流双闭环系统，采用PI调节器，稳态运行时， ASR的输出量取决于（）。
A. 负载电压 B. 电源频率 C. 负载电流
5. 正弦波脉宽调制的英文缩写是（）
A. PID
B. PWM
C. SPWM
D. PD
6. 静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率( ) A. 越小 B. 越大 C. 不变 D. 不确定
7. 在典型I型系统中，当时间常数T已知时，随着放大系数K减小，超调量（）。
A. 减小
B. 增大
C. 不变
8. 转速、电流双闭环调速系统中的两个调速器通常采用的控制方式是 ( ) A. PID B. PI C. P
9. 双闭环无静差V-M调速系统中，增加反馈系数β，系统稳定后转速反馈电压（）。
A. 增加
B. 不变
C. 减小
10. 在转速负反馈单闭环有静差直流调速系统中，突增负载后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud较负载变化前是（）了。
A. 增加
B. 不变
C. 减小
11. SPWM技术中，调制波是频率和期望波相同的（）
A. 正弦波
B. 方波
C. 等腰三角波
D. 锯齿波
12. 双闭环无静差V-M系统中，改变（）不能改变稳态转速。
A. 给定电压
B. 电流反馈系数
C. 转速反馈系数
13. 在定性的分析闭环系统性能时，截止频率ωc越低,则系统的稳定精度（）
A. 越高
B. 越低
C. 不变
D. 不确定
14. 转差频率控制变频调速系统的基本思想是控制（）。
A. 电机的调速精度
B. 电机的动态转矩
C. 电机的气隙磁通
D. 电机的定子电流
15. 可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是（） A. 比例控制 B. 积分控制 C. 微分控制 D. 比例微分控制
16. 2%，那么系统允许的静态速降是（ 某闭环调速系统的调速范围是1500～150r/min，要求系统的静差率s ）。
A. 3.06r/min B. 4.13r/min C. 4r/min 17. 不属于双闭环直流调速系统的起动过程中阶段为（） A. 电流上升 B. 恒流升速 C. 转速调节 D. 全压起动
18. 闭环系统的静特性表示闭环系统电动机的稳态关系是（）。
A. 转速与电枢回路总电阻间的 B. 转速与给定电压间的 C. 转速与负载电流间的 D. 转速与开环放大系数间的
19. 下列异步电动机调速方法属于转差功率消耗型的调速系统是 ( )
A. 降电压调速
B. 串级调速
C. 变极调速
D. 变压变频调速
20. V-M系统中，采用三相整流电路，为抑制电流脉动，可采用的主要措施是（）。
A. 减小电流
B. 设置平波电抗器
C. 增大负载电阻
二、填空题（本大题共10分，共 5 小题，每小题 2 分）
1. 变压变频器，又称 ______ 装置。
2. 放大器的电压放大系数用符号 ______ 表示。
3. 异步电机磁通太强，又会使铁心 ______ ，从而导致过大的励磁电流，功率因素变坏，电动机过热。
4. 对于异步电机的变压变频调速，必须具备能够同时控制电压 ______ 和
______ 的交流电源。
5. 交流异步电动机变频调速系统的控制方式有 ______ 、 ______ 和 ______ 三种
三、作图题（本大题共10分，共 1 小题，每小题 10 分）
试论述基于稳态模型的转速闭环转差频率控制系统的基本控制规律，画出电压频率特性。
四、计算题（本大题共20分，共 2 小题，每小题 10 分）
1. 某龙门刨床工作台采用V-M调速系统。
已知直流电动机
，主电路总电阻,
求：（1）当电流连续时，在额定负载下的转速降落为多少？
（2）开环系统机械特性连续段在额定转速时的静差率多少？
2. 当转速、电流双闭环调速系统稳态运行时，两个调节器的输入偏差是多少？写出它们各自的输出电压值。
五、简答题（本大题共20分，共 2 小题，每小题 10 分）
1. 可逆传动系统对逻辑开关的要求？
2. 转差频率控制的转速闭环变频变压调速系统的优缺点？
答案：
一、单项选择题（40分，共 20 题，每小题 2 分）
1. C
2. B
3. A
4. C
5. D
6. A
7. A
8. B
9. B 10. A 11. A 12. B 13. B 14. C 15. B 16. A 17. D 18. C 19. D 20. B
二、填空题（10分，共 5 题，每小题 2 分）
1.
参考答案：
VVVF
解题方案：
评分标准：
2.
参考答案：
解题方案：
评分标准：
3.
参考答案：
饱和
解题方案：
评分标准：
4.
参考答案：
幅值频率
解题方案：
评分标准：
5.
参考答案：
恒磁通控制恒功率控制恒电流控制
解题方案：
评分标准：
三、作图题（10分，共 1 题，每小题 10 分）
0.
参考答案：
解题方案：
评分标准：
四、计算题（20分，共 2 题，每小题 10 分）
1.
参考答案：
解题方案：
评分标准：
2.
参考答案：
解题方案：
评分标准：
五、简答题（20分，共 2 题，每小题 10 分）
1.
参考答案：
1、逆变器在最小频率以下时，不应输出电压。
因此，逻辑开关应具有一定的死区，即在极低频率时能够封锁逆变器晶闸管的门极信号。
2、逻辑开关应根据给定积分器送到的正电压或负电压极性，决定撤销正向封锁信号还是撤消反向封锁信号。
3、逻辑开关应运行可靠、翻转迅速。
解题方案：
评分标准：
2.
参考答案：
优点：能够像直流电动机双闭环控制系统那样获得较好的静、动态性能，是一个比较优越的控制策略，结构也不算复杂；缺点：它的静、动态性能还不能完全达到直流双闭环系统的水平。
解题方案：
评分标准：。
