架空乘人装置(猴车)安装施工规范标准[详]
井下固定抱索器猴车安装技术标准
![井下固定抱索器猴车安装技术标准](https://img.taocdn.com/s3/m/ca2d9e4af01dc281e43af015.png)

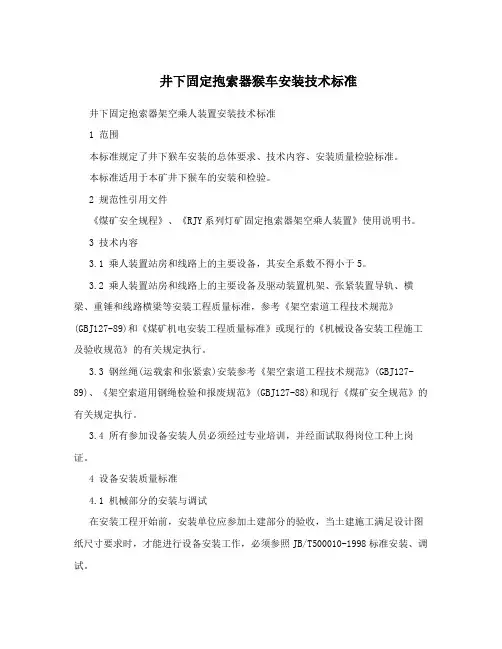

井下固定抱索器猴车安装技术标准井下固定抱索器架空乘人装置安装技术标准1 范围本标准规定了井下猴车安装的总体要求、技术内容、安装质量检验标准。
本标准适用于本矿井下猴车的安装和检验。
2 规范性引用文件《煤矿安全规程》、《RJY系列灯矿固定抱索器架空乘人装置》使用说明书。
3 技术内容3.1 乘人装置站房和线路上的主要设备,其安全系数不得小于5。
3.2 乘人装置站房和线路上的主要设备及驱动装置机架、张紧装置导轨、横梁、重锤和线路横梁等安装工程质量标准,参考《架空索道工程技术规范》(GBJ127-89)和《煤矿机电安装工程质量标准》或现行的《机械设备安装工程施工及验收规范》的有关规定执行。
3.3 钢丝绳(运载索和张紧索)安装参考《架空索道工程技术规范》(GBJ127-89)、《架空索道用钢绳检验和报废规范》(GBJ127-88)和现行《煤矿安全规范》的有关规定执行。
3.4 所有参加设备安装人员必须经过专业培训,并经面试取得岗位工种上岗证。
4 设备安装质量标准4.1 机械部分的安装与调试在安装工程开始前,安装单位应参加土建部分的验收,当土建施工满足设计图纸尺寸要求时,才能进行设备安装工作,必须参照JB/T500010-1998标准安装、调试。
4.1.1 安装前必须先放好索道线路或井巷中心线和腰线。
4.1.2 按设计要求预埋好驱动装置机架、迂回轮架、张紧绞车横梁、张紧索单滑轮横梁和井巷托(压)索轮横梁,完成后,根据设计要求进行安装。
4.1.3 上站、下站和线路所有设备安装完成之后,根据技术要求进行检查和调整,而后安装供电、电气安全保护、通讯信号和照明系统。
4.1.4 从部件到组件工人盘动试车,检查电动机、制动器、减速器和全部电气部分,一切正常并符合有关安装工程质量标准后,进行运载索和张紧索的安装。
4.1.5 空索试运行以慢速和运行速度试车时间总和不得少于4h。
空索试运行时,应对所有设备进行观察和监测,没有问题或处理后,再进行下一步吊椅安装工作。
猴车安装措施
![猴车安装措施](https://img.taocdn.com/s3/m/29c6a49326fff705cd170a23.png)
华坪县龙泉剥皮芝煤矿猴车安装安全技术措施编制:徐正宏审核:编制单位:剥皮芝煤矿技术科编制时间:二0一五年三月二十日一、工程概况:按照矿矿井机械化改造方案,在矿井副井(2号风井)架空乘人装置,机电科及施工队负责机头、机尾部分的安装。
为了保证安全施工,特制定本措施。
二、施工准备(一)工具、材料:(二)准备工作1、准备一辆料车运输安装设备。
2、提前将活动抱索式架空乘人装置机头部分用叉车运至安装地点。
3、准备好起吊用的葫芦、绳套、马镫等起吊工具和材料,并提前对井口井口房工业广场行车及起吊用的工具和材料进行检查,在确保完好可靠的情况下方可投入使用。
4、设备下井前,提前将井底落平点机尾位置清理出来。
5、提前在平板车的中央两端位置分别焊固间距60mm的限位卡槽。
6、提前将工具材料准备齐全,从供应仓库领取机头组件、机尾组件,并装车、封车、运输到位。
三、施工步骤:机头、机尾安装工程分两部分:一是设备运输,二是设备安装。
具体包括:(一)、设备装车、封车、运输到位、向指定地点卸设备。
活动架空乘人装置机尾在地面直接封车、下井、运输到位。
(二)、活动架空乘人装置机头部分的安装。
1、目前,安装机头位置的巷道顶板及侧帮有淋水。
现场安装前应对电机用塑料布包扎。
待巷道淋水问题解决后,再拆下。
2、清理驱动梁上面残留的喷浆料,确保梁表面清洁无杂物。
清理现场,使现场周围无杂物。
3、将机头驱动梁正上方预先打好的吊挂锚杆上安装锚盘一个。
4、将5吨手拉葫芦1个通过绳套(钢丝绳直径φ15.5)挂到起吊点(吊挂锚杆)上。
5、通过绳套(钢丝绳直径φ15.5)将机头组件挂到手拉葫芦的吊钩上。
拉动葫芦将机头组件起吊到位。
6、打卡子将活动架空乘人装置机头组件固定到机头驱动梁上。
7、通过预先找好的巷道中心线适当调整机头组件的位置。
确保驱动轮中心与巷道中心线的偏移不大于2mm。
8、调平找正。
通过水平管、水平尺调整机头组件的面板,适当加垫铁,使面板与驱动梁之间没有间隙,并确保面板处于水平状态。
架空乘人装置安装标准
![架空乘人装置安装标准](https://img.taocdn.com/s3/m/d8e599cf0508763231121251.png)
架空乘人装置要求某煤业集团公司质量标准化要求一、运行架空乘人装置的巷道必须满足下列要求:1、沿线非上下人地点蹬座中心至巷道一侧不得小于0.7米,在人员上下的地点(站台)蹬座中心至巷道一侧不得小于1.2米,且不得因巷道有风门、管道等设施而缩减。
2、乘坐人员时脚蹬与巷道底板间隙不小于0.1米,钢丝绳与底板不小于1.8米;无人乘坐时脚蹬与巷道底板间隙不小于0.2米,钢丝绳与底板不小于1.9米;在站台:乘坐人员时脚蹬与巷道底板间隙不大于0.2米,无人乘坐时脚蹬与巷道底板间隙不大于0.3米。
3、两股钢丝绳之间的距离不小于1米,人员乘坐间距不得小于5米。
4、架空乘人装置巷道断面的净高,从巷道底板(轨道面)起到托绳轮下沿的高度,必须达到2m。
二、站台的设置应避免人流和车流的交叉和相互干扰,机头、机尾处的站台必须设计在水平巷道中。
所有站台,地面必须要防滑,无障碍物。
三、站台的长度不小于两吊椅间距。
四、驱动装置必须有制动器。
五、站台内必须有充足的照明,沿线应设适度的照明。
六、车房、站台及巷道内每100米设信号装置,要求声光俱全,集中上板。
安全规程要求第三百六十八条用架空乘人装置运送人员时应遵守下列规定:(一)巷道倾角不得超过设计规定的数值。
(二)蹬座中心至巷道一侧的距离不得小于0.7m,运行速度不得超过1.2m/s,乘坐间距不得小于5m。
(三)驱动装置必须有制动器。
(四)吊杆和牵引钢丝绳之间的连接不得自动脱扣。
(五)在下人地点的前方,必须设有能自动停车的安全装置。
(六)在运行中人员要坐稳,不得引起吊杆摆动,不得手扶牵引钢丝绳,不得触及邻近的任何物体。
(七)严禁同时运送携带爆炸物品的人员。
(八)每日必须对整个装置检查1次,发现问题,及时处理。
架空乘人装置安装标准
![架空乘人装置安装标准](https://img.taocdn.com/s3/m/ad9c6bc3f524ccbff12184ef.png)
精心整理架空乘人装置安装标准一、机头部分的安装图1、机头主视图图2、机头剖视图图3、机头俯视图图4、机头横梁图4,按图二、机尾部分的安装图5、机尾主视图图6、机尾俯视图图7、剖视图机尾部分的安装为架空式安装,采用间距1.5m的11#矿用工字钢横担固定(机尾滑道横梁的数量为6根11号矿用工字钢),工字钢底面与轨面平行。
矿工钢的间距1500mm的误差在±10mm之内,矿工钢的高度误差在±10mm之内。
钢梁固定后测量钢梁之间的距离和高度误差满足±10mm的要求,在钢梁和滑道之间用调整垫板,保证滑道的直线度不大于2/1000,左右调整滑道使滑道中心线与设备总图中的乘人装置中心线重合,然后固定滑道。
打开滑道的端板,起吊机尾放入滑道内,固定滑道的端板。
首先使机尾位于滑道的前端,在机尾的前后距离0.5m处固定滑道限位,防止机尾在滑道内大范围内移动。
二、图8、张紧主视图图9、张紧俯视图、张紧梁张紧部分为重锤+滑轮组+蜗轮卷绳筒张紧。
锤的重量,具有体积小、调整方便等特点。
张紧绳两个绳头,一端用于吊挂重锤组,另一端卷入蜗轮卷绳筒,主钢丝绳伸长重锤高度不足时,可摇动卷绳装置直接把重锤提起。
张紧部分采用架空式安装,在机尾涨紧硐室内横担一短图12、单托轮图13、托压轮图14、双轮托轮有三种,第一种是标准单托轮,用于直线段钢丝绳托绳,第二种是托压轮,用于小于5度的小变坡点,第三种是双轮托压轮,用于5~12度的巷道变坡点,如变坡角度大于此值,则用两排或三排双轮托压轮实现最大30度的巷道变坡角度。
托轮的横梁全部采用架空式横梁安装,单托轮、托压轮可采用11#矿工钢作横梁,托轮横梁采用托梁(牛腿)固定的方式。
托压轮、双轮托压轮横梁的中心线与乘人装置中心线应保证垂直,所以应严格控制左右牛腿的位置。
在巷道顶板上精确标识出乘人装置中心线。
用U形螺栓吊挂各托轮,左右粗调各托轮位置,使托轮轮槽中心位于设备总图中左右钢丝绳中心线上,误差不大于±5mm。
架空乘人装置(猴车)安装标准、技术要求
![架空乘人装置(猴车)安装标准、技术要求](https://img.taocdn.com/s3/m/f55624eeab00b52acfc789eb172ded630b1c9892.png)
架空乘人装置(猴车)安装标准、技术要求1、巷道倾角不得超过设计规定的数值。
2、横梁及预埋件:(1)每根横梁安装应符合图纸要求:距离地面高度一致;横梁与巷道中心线垂直;横梁安装应水平。
(2)横梁安装与巷道壁砌固应牢固,表面整齐,确保横梁负重不晃动、窜动。
(3)机头地面安装预埋件高低位置应符合图纸要求,水平误差不大于1/1000。
3、机头部分:(1)机头传动部分安装符合图纸要求:中心位误差不大于2mm;高低误差不大于2mm;水平误差不大于1/1000。
(2)机头各部分完整无缺少零件,护罩齐全。
各处表面及油漆面应色泽一致、美观、整洁。
(3)手动转动各部件灵活可靠。
(4)机头各部分润滑油情况符合说明书要求。
(5)驱动电机与减速器之间,必须安装工作制动器,驱动轮处应安装安全制动器,且制动器工作可靠,符合制动力矩要求。
4、托、压绳轮:(1)安装位置正确,无歪斜,不垂直等现象,并紧固牢固可靠。
(2)手动转动灵活可靠,无卡阻现象。
5、钢丝绳的编结质量:(1)钢丝绳编结接头长度不少于钢丝绳直径的1000倍。
(2)钢丝绳编结后接头应整齐、均匀、无扭曲叠股等现象6、尾轮部分:(1)尾轮安装符合图纸要求:中心误差不大于2mm;水平误差不大于1/1000;高低误差不大于2mm。
(2)尾轮必须有护罩,转动应灵活可靠,无异响。
(3)尾轮滑道安装合理,尾轮总成在滑道内运行平稳,无卡阻现象。
(4)重锤部分安装合理,重锤升降自如,无卡阻现象;重锤在最低位时,低部距深坑底距离符合设备使用要求。
7、电气设备安装应符合《电气设备安装通用技术标准》。
8、从部件到组件人工盘动试车,检查电动机、制动器、减速器和全部电气部分,一切正常并符合有关安装工程质量标准后,进行运载索和张紧索的安装。
9、空索试运行时间总和不得少于4h。
空索试运行时,应对所有设备进行观察和监测,没有问题或处理后,再进行下一步吊椅安装工作。
10、空载试运行:从上站和下站各安装一个空吊椅进行空载试运行,运转正常后,以1/8、1/4、1/2均匀安装吊椅,直至全部安装完毕。
猴车安装技术
![猴车安装技术](https://img.taocdn.com/s3/m/8031cd0a5f0e7cd184253638.png)
1、安装、调试安装步骤与调试1 安装前必须先定好井巷中心线和腰线;2 按设计要求预埋好尾轮架横梁、张紧绞车横梁、张紧索单滑轮横梁和井巷托(压)索轮横梁,驱动装置架梁待安装驱动装置时埋设;3 上述完成后,根据设计要求进行驱动装置、张紧装置、线路托轮架、托(压)索轮、运载索和张紧索的安装;4 上站、下站和线路所有设备安装完成之后,根据技术要求进行检查和调整,而后安装供电、电气安全保护、通讯信号和照明系统。
5 从部件到组件人工盘动试车,检查电动机、工作制动器、轮边制动器及配套液压站、减速器和全部电气部分,一切正常并符合有关安装工程质量标准后,进行运载索和张紧索的安装;6 空索试运行试车时间总和不得少于8h。
空索试运行时,应对所有设备进行观察和监测,没有问题或处理后,再进行下一步吊椅安装工作;7 吊椅的安装:吊椅是依靠其上的抱索器固定在运载索上,根据线路坡度的大小不同,抱索器的夹紧力(扭矩值)按下表选取;抱索器要避开运载索编接接头端部的距离不得小于运载索直径的20倍。
为延长运载索的使用寿命,应不定期地移动抱索器的夹紧位置(向运行下方移动),其移动距离不小于300mm。
移动时间间隔按下式计算:L'τ=0.56v式中:τ——移动夹紧位置的时间间隔,h;L'——线路斜长,m;v——运行速度,m/s。
8 空载试运行:从上站和下站各安装一个空吊椅空载试运行,两者运行时间总和不得少于8h,以上述相同的方式,以设计4倍、2倍和设计吊椅间距布满全线试运行,其运行时间总和不得少于8h;9 重载试运行:必须采用模拟人员有效载荷的重物进行重载试运行。
试运行载荷按设计的1/2、2/3和有效载荷分别进行.。
2、技术要求1 乘人装置站房和线路上的主要设备,其安全系数不得小于5;2 乘人装置站房和线路上的主要设备及驱动装置机架、张紧装置导轨、横梁、重锤和线路横梁等安装工程质量标准,参考《架空索道工程技术规范》(GB50127-2007)和《煤矿机电安装工程质量标准》或现行的《机械设备安装工程施工及验收规范》的有关规定执行;3 钢丝绳(运载索和张紧索)搬运、储存、检查、安装和报废,参考《架空索道工程技术规范》(GB50127-2007)、《架空索道用钢丝绳检验和报废规范》(GB9075-88)和现行《煤矿安全规范》的有关规定执行;4 钢结构的搬运和储存,参考《架空索道工程技术规范》(GB50127-2007)的有关规定执行。
架空乘人装置(猴车)安装施工规范标准
![架空乘人装置(猴车)安装施工规范标准](https://img.taocdn.com/s3/m/eb2546e8bcd126fff6050b71.png)
猴车安装施工规猴车是煤矿井下长距离运输人员的一种普遍的工具,属一种架空无极绳绞车,在钢索上加装吊椅乘坐人员,适用于井下斜巷及平巷人员运输,但些设备钢梁安装时岩巷帮构孔难度大,在调试过程中容易脱绳伤人,试运行时间长(由于钢丝绳扭应力无法释放,无法固定乘人吊椅,需长时间的运行使钢丝绳扭应力消除后方可上吊椅),钢丝绳弹性变形随运行时间的增大,紧尾轮在尾部滑道无法继续向后滑动,而失去紧力,钢丝绳在没有到使用极限就得被迫换绳,此设备在斜巷调试过程中存在脱绳,极大的威胁着调试人员的安全,为此采用有效的方法和必要的加装安全设施进行安装调试。
1.钢梁安装:1.1 安装钢梁时,以巷道腰线为基准线,根据设计高度和设计间距确定横梁的安装位置。
(中线垂直,腰线平行)1.2 具体安装方式须根据巷道实际情况确定,如下图示为各种安装方式,但无论采用何种方式,安装必须保证横梁底面与巷道底面与巷道腰线平行,横梁的长度方向必须水平且与安装中心线垂直;并做出中线标志。
双贯通梁式双支座式半挑挂顶式T 型顶板式双托梁式半贯半托式U 型锚杆式1.3 若巷道允许使用焊机,则将横梁与描杆(支撑座)之间焊牢。
1.4 机头机尾横梁标高尺寸偏差不大于±10mm。
1.5 托轮横梁标高尺寸偏差不大于±15mm。
1.6 全部横梁水平度为千分之三。
1.7 常见的工字钢梁安装是不合理的状态有如下几种:如下图,为巷道截面图,应保持工字钢水平。
如下图,为巷道的俯视来看。
如下图,为巷道侧视图,工字钢底面应平行于巷道底面。
正确的方式为1.4,其余三种均为错误的安装方式,其中序号5为高度测量方式错误。
1.8 驱动装置、迂回装置的横梁的安装驱动装置一般由两根横梁固定,在任何情况下,两根横梁的底面必须平行于巷道底面(或腰线),横梁的长度方向一定要在水平面,且与安装中心线垂直,在水平巷安装时,两根横梁底面必须在同一水平面;在斜巷上安装时,两根横梁底面必须在与腰线平行的同一平面。
架空乘人装置安设标准
![架空乘人装置安设标准](https://img.taocdn.com/s3/m/955d2b5e7fd5360cbb1adb29.png)
架空乘人装置安设标准(一)架空乘人装置安装标准1、架空乘人装置机头、机尾混凝土基础牢固可靠,不得出现开裂现象;驱动轮转动灵活、无异常摆动和异常响声。
主运行钢丝绳应使用表面无油的钢丝绳,其插接长度不得小于钢丝绳直径的1000倍。
重锤上下活动灵活,不卡、不挤、不碰支撑架,配重安全设施稳固可靠,重锤地坑内无积水。
2、吊椅中心至巷道一侧突出部分的距离不得小于0.7m,双向同时运送人员时钢丝绳间距不得小于0.8m,固定抱索器的钢丝绳间距不得小于1.0m。
乘人吊椅距底板的高度不得小于0.2m,在上下人站处不大于0.5m。
乘坐间距不应小于牵引钢丝绳5s的运行距离,且不得小于6m。
除采用固定抱索器的架空乘人装置外,应设置乘人间距提示或保护装置。
3、固定抱索器最大运行坡度不得超过28°,可摘挂抱索器最大运行坡度不得超过25°。
运行速度超过1.2m/s时,不得采用固定抱索器;运行速度超过1.4m/s 时,应当设置调速装置,并实现静止状态上下人员,严禁人员在非乘人站上下。
4、架空乘人装置横梁严格按照设计距离进行安装,横梁需进行防腐,横梁应编号管理。
5、各乘人站设上下人平台应设置信号通信装置,且钢丝绳距巷道壁不小于1m,路面进行防滑处理。
6、架空乘人装置回风巷照明灯安装在机头机尾横梁上,机头为4盏照明灯,机尾为2盏照明灯;进风巷道可全线安装照明灯具。
7、架空乘人装置机头位置悬挂岗位责任制、司机操作规程牌板(1000mm×800mm)。
(二)架空乘人装置具备保护1、超速、打滑、全程急停、防脱绳、变坡点防掉绳、张紧力下降、越位等保护,安全保护装置发生保护动作后,需经人工复位,方可重新启动。
应有断轴的保护措施。
2、减速器应设置油温检测装置,减速机运行时,温升不得超过35°,外壳温度不得超过75°,当油温异常时能发出报警信号。
3、驱动系统必须设置失效安全型工作制动装置和安全制动装置,安全制动装置必须设置在驱动轮上。
猴车安装
![猴车安装](https://img.taocdn.com/s3/m/6009a8d10242a8956bece448.png)
井下猴车安装施工方案一、工程概况:二、施工准备:我们认真的研究了巷现场及工程图纸,结合我项目部施工条件,同时结合施工经验及先进的施工装备和技术力量,采用专业工种,固定工序,减少辅助及循环时间。
做好施工组织设计文件,安全技术措施,安全协议等各项资料的审批工作。
组织各有关人员认真学习培训,做到持证上岗,熟悉自己的工作内容,熟悉安全操作规程。
组织设备进场,做好设备验收工作。
工程施工前应具备设计和设备的技术文件,有充分准备,作出合理安排。
设备就位前,应按施工图和有关建筑物的轴线或边缘线及标高线,划定安装的基准线。
互相有连接、衔接或排列关系的设备,应划共同的安装基准线。
设备定位基准的面、线或点对安装基准线的平面位置和标高的允许偏差应符合规定。
设备找正、调平的定位基准面、线或点确定后,设备的找正、调平均应在给定的测量位置上进行检验,复验时不得改变原来测量的位置。
三、施工方法:1. 托架、横梁制作与安装在猴车安装前要先安装托架、横梁,根据设计图纸制作相应施工方案。
δ12mm钢板用于制作横梁托架(牛腿),将横梁焊接在托架上,焊接长度最少为100mm,猴车横梁距井筒底板高度为2.4m,以560井底平巷井壁一侧的腰线为依据,画出腰线的平行线作为横梁底面的轴线,用水平管找出井壁另一侧的轴线,画出并确定托架正确位置,然后用制作好的模具号锚杆眼,打锚杆眼并安装锚杆后固定托架(锚杆为M20*1000mm),安装托架时要保证与横梁焊接的板面水平。
托架具体做法见图03。
由于巷道高度不一致,为保证乘坐高度锚杆固定的许多地方需增加辅助钢板80*100*12mm,找平托架及横梁,数量1000块,横梁长度按各相应位置所需长度截取,安装时,钢梁的底面应平行于巷道斜坡的水平腰线,其水平高度误差不得超过±10mm,横梁与腰线保持垂直,与巷道中心线90°的误差不得超过0.5°,其中有部分钢梁下料长度不够(因为每根工字钢的长度为10米)需要错缝焊接。
架空乘人装置安装标准
![架空乘人装置安装标准](https://img.taocdn.com/s3/m/fe840f765f0e7cd1842536f3.png)
架空乘人装置安装标准图 2 、机头部分的结构见图 1、2、3 ,采用担于巷道侧壁的两根横梁来架 空安装,留出机头下部用于人员和车辆通过。
机头横梁为 2 根 25 # 工字钢组焊梁,矿工钢之间的焊接采用断续焊接方法,间隔 150mm 焊接 100mm 长焊缝。
横梁的安装见图 4,按图中的高度和间距在巷图 4 、机头横梁机头部分的安装图 1 、机头主视图 图道侧壁用红漆标识位置,掏梁窝时保证每端埋入坚硬岩石壁的横梁长度不小于 600mm ,见图 3 。
横梁埋入后,钢梁底面与轨面平行,固定前按高度和间距要求进行检查,满足要求后进行固定横梁。
在顶板上两根横梁中心对称线的上方打两组起吊锚杆,一组在减速机的正上方,另一组距离 1m 。
锚杆露头处用于固定挂鼻或滑轮,如顶板高度达到要求时,挂鼻用于直接悬挂手拉葫芦来起吊。
起吊后,机头部分的固定是用驱动部安装夹板及长螺栓固定于驱动部横梁上,调整至驱动部中线与架空乘人装置中心线重合,紧固前用垫板调整夹板与横梁之间的缝隙,使驱动部的的平直度不大于 1/1000 ,以免把机头横梁的不直度和两根横梁的平行度误差带到机头部分内。
沿横梁调整机头的左右位置,使驱动轮中心线与设备总图中的乘人装置中心线重合。
二、机尾部分的安装图 5 、机尾主视图图 7 、剖视图机尾部分的安装为架空式安装,采用间距 1.5m 的 11 #矿用工字钢横担固定(机尾滑道横梁的数量为 6 根 11 号矿用工字钢),工字钢底面与轨面平行。
矿工钢的间距 1500mm 的误差在±10mm 之内,矿工钢的高度误差在± 10mm 之内。
钢梁固定后测量钢梁之间的距离和高度误差满足± 10mm 的要求,在钢梁和滑道之间用调整垫图 6 、机尾俯视图板,保证滑道的直线度不大于 2/1000 ,左右调整滑道使滑道中心线与设备总图中的乘人装置中心线重合,然后固定滑道。
打开滑道的端板,起吊机尾放入滑道内,固定滑道的端板。
猴车钢梁安装
![猴车钢梁安装](https://img.taocdn.com/s3/m/3c55c5bf65ce050876321330.png)
架空乘人装置钢梁安装说明(一)、一级轨道巷钢梁的安装1、去掉轨道巷阻车器,上移防爆水袋至水袋底距离轨面2.3m。
2、猴车机头驱动装置横梁装22#b工字钢两件(长4.8m,两根并焊为一件),采用贯穿式安装法,每边各装0.5m于墙内,钢梁底部距离轨面2.15m。
3、猴车中部巷道宽3.1m处装11#矿用工字钢(长4.1m)、巷道宽3.8m处装11#矿用工字钢(长4.8m),采用贯穿式安装法,每边各装0.5m于墙内,距离8m/根,钢梁底部离轨面2.15m。
巷道转弯处,钢梁底部离轨面2.28 m。
4、①猴车尾部张紧装置横梁装22#b工字钢(长4.1m 两根并焊)采用贯穿式安装法,每边各装0.5m于墙内,钢梁底部距离轨面2.18m。
②猴车尾部滑轮横梁装22#b工字钢(长4.1m)采用贯穿式安装法,每边各装0.5m于墙内,钢梁底部距离轨面2.48m。
(二)、二、三级轨道巷钢梁的安装1、去掉轨道巷阻车器,上移防爆水袋至水袋底距离轨面2.3m处。
2、猴车机头驱动装置横梁装25#b工字钢两件(长4.8m,两根并焊为一件),采用贯穿式安装法,每边各装0.5m于墙内,钢梁底部距离轨面2.15m。
3、猴车中部巷道宽3.8m处装11#矿用工字钢(长4.8m)、巷道宽4.6m处装11#矿用工字钢(长5.6m),采用贯穿式安装法,距离8m/根,每边各装0.5m于墙内,钢梁底部离轨面2.15m。
巷道转弯处,钢梁底部离轨面2.28 m。
4、二级轨道和三级轨道转弯连接处装11#矿用工字钢(长5.0m)一根,(长7.5m)两根,钢梁底部离轨面2.28m,采用贯穿式安装法,每边各装0.5m于墙内。
5、①猴车尾部张紧装置横梁装25#b工字钢(长4.8m 两根并焊)采用贯穿式安装法,每边各装0.5m于墙内,钢梁底部离轨面2.18m。
②猴车尾部滑轮横梁装22#b工字钢(长4.8m)采用贯穿式安装法,每边各装0.5m于墙内,钢梁底部离轨面2.48m。
猴车安装措施
![猴车安装措施](https://img.taocdn.com/s3/m/f34a04f09b89680203d825ef.png)
架空乘人装置安装安全技术措施为了保证架空乘人装置安装工作的顺利进行,确保工程质量及安装人员的安全,特制订下列措施。
一、组织分工在此次架空乘人装置的安装过程中,机电科负责提供相关的技术参数,地测科负责相关的测量数据,生产科负责基础等工作的分派,安全科负责架空乘人装置安装及试运转期间的监管工作。
二、技术标准1、架空乘人装置安装以机电科为主,机电科负责相关技术标准的制定、监管等工作,保证按照设计要求进行施工。
2、架空乘人装置钢梁的安装必须严格按照设计给予的尺寸进行掏梁窝、架设钢梁,安装完后,不符合尺寸要求的必须重新架设。
3、架空乘人装置机头、机尾的安装必须在厂家的指导下进行安装,一切以厂家为准。
4、架空乘人装置中间乘人部分钢丝绳距离煤壁及皮带机架管的安全间距不得低于700mm,钢丝绳与钢丝绳之间的间距不得低于800mm。
5、架空乘人装置的安装必须以地测科测量的中线为准,严禁使用肉眼进行观察,安装完成后必须保证钢丝绳在一条直线上,中间禁止向两侧偏移。
6、架空乘人装置中间托、压轮组的安装以厂家的设计为准,严禁擅自更改。
7、钢丝绳安装时采用皮带机拉绳的办法从机尾往机头放绳,钢丝绳连接采用插接的方式,插接距离不小于23m。
8、架空乘人装置组件中的压板、固定螺栓等必须齐全,并且紧固可靠。
9、架空乘人装置托压轮轮组朝外,轮组间的间距按照拖(压)轮中心线计算。
10、液压泵站安装完成后,必须保证运转可靠,不漏液。
11、架空乘人装置安装时,必须将相对应的电气保护装置按照规定安装完毕,并灵敏、可靠。
12、机头、机尾安装安装步骤及标准参照附件:机械系统安装。
13、液压系统的安装参照附件:液压驱动安装。
14、重锤、张紧绞车等的安装详见说明书。
三、安全措施(一)物件吊挂1、架空乘人装置机头、机尾大件的安装,必须使用手动葫芦进行吊挂安装。
2、在使用手动葫芦的使用过程中,首先必须保证手动葫芦的完好,检查手动葫芦齿轮的滑动是否灵活。
架空乘人装置(猴车)安装施工规范
![架空乘人装置(猴车)安装施工规范](https://img.taocdn.com/s3/m/e6d3488484868762caaed5b2.png)
猴车安装施工规范猴车是煤矿井下长距离运输人员的一种普遍的工具,属一种架空无极绳绞车,在钢索上加装吊椅乘坐人员,适用于井下斜巷及平巷人员运输,但些设备钢梁安装时岩巷帮构孔难度大,在调试过程中容易脱绳伤人,试运行时间长(由于钢丝绳扭应力无法释放,无法固定乘人吊椅,需长时间的运行使钢丝绳扭应力消除后方可上吊椅),钢丝绳弹性变形随运行时间的增大,紧张尾轮在尾部滑道内无法继续向后滑动,而失去张紧力,钢丝绳在没有到使用极限就得被迫换绳,此设备在斜巷调试过程中存在脱绳,极大的威胁着调试人员的安全,为此采用有效的方法和必要的加装安全设施进行安装调试。
1.钢梁安装:1.1 安装钢梁时,以巷道腰线为基准线,根据设计高度和设计间距确定横梁的安装位置。
(中线垂直,腰线平行)1.2 具体安装方式须根据巷道实际情况确定,如下图示为各种安装方式,但无论采用何种方式,安装必须保证横梁底面与巷道底面与巷道腰线平行,横梁的长度方向必须水平且与安装中心线垂直;并做出中线标志。
双贯通梁式双支座式半挑挂顶式T型顶板式双托梁式半贯半托式U型锚杆式1.3 若巷道允许使用焊机,则将横梁与描杆(支撑座)之间焊牢。
1.4 机头机尾横梁标高尺寸偏差不大于±10mm。
1.5 托轮横梁标高尺寸偏差不大于±15mm。
1.6 全部横梁水平度为千分之三。
1.7 常见的工字钢梁安装是不合理的状态有如下几种:如下图,为巷道截面图,应保持工字钢水平。
如下图,为巷道的俯视来看。
如下图,为巷道侧视图,工字钢底面应平行于巷道底面。
正确的方式为1.4,其余三种均为错误的安装方式,其中序号5为高度测量方式错误。
1.8 驱动装置、迂回装置的横梁的安装驱动装置一般由两根横梁固定,在任何情况下,两根横梁的底面必须平行于巷道底面(或腰线),横梁的长度方向一定要在水平面内,且与安装中心线垂直,在水平巷安装时,两根横梁底面必须在同一水平面内;在斜巷上安装时,两根横梁底面必须在与腰线平行的同一平面内。
猴车安装措施西一
![猴车安装措施西一](https://img.taocdn.com/s3/m/aa644f3bccbff121dd3683e7.png)
淮南矿业集团潘二煤矿架空乘人装置安装安全技术措施施工地点:西一至西二新增大巷施工单位:安装工区编制时间:2015年8月4日编制: 2015年8月日队长: 2015年8月日区长: 2015年8月日审批单位:安监处: 2015年8月日调度所: 2015年8月日机电办: 2015年8月日工程科: 2015年8月日运输区: 2015年8月日批准:机电副总: 2015年8月日审批意见:1、使用电机车放绳通过弯道时,必须使用滑轮来改变钢丝绳的运行方向,防止钢丝绳刮大墙。
2、施工期间,安监处、机电办动态监管,厂家在安装期间安全问题由安装工区负责。
3、安装期间登高超过1.5米时,施工人员必须佩带合格的安全带,安全带的生根必须牢固可靠。
架空乘人装置安装安全技术措施根据矿安排,-530m西一至西二新增大巷需要安装一部架空乘人装置,此项工作有安装工区负责安装,为确保施工质量及安全规范,特编制措施如下:一、安装工程技术要求:(一)技术参数1、猴车型号:RJHZ55-15/2800U(A)2、安装长度:1050m3、驱动轮直径:1600mm;4、迂回轮直径:1600mm;5、牵引钢丝绳型号:6*19-226、钢丝绳安装高度:2.5米距底板7、托轮间距:8米;单压绳轮40米/套8、钢丝绳间距:1.0米;尾轮两侧导轨对于安装中心线偏移不大于30mm,平行误差不大于50mm。
(二)运输1、架空乘人装置机头部件从副井经井底车场至西一BC运输巷至西一至西二新增大巷,机尾经西二运输石门运送至施工地点。
2、设备运输过程中,设备必须捆扎牢固,设备不得出现晃动、捆绑不牢等现象,防止设备损坏。
3、在运输过程中,运输区要注意保护好设备,严禁撞击设备和野蛮运输,防止造成设备损坏。
二、安装技术措施(一)安装前准备工作1、根据设计要求在西一至西二新增大巷放出安装猴车中心线。
2、将需要安装的猴车设备运至指定位置堆放整齐,待装。
3、准备好施工所用的工具、材料,手拉葫芦不得低于3吨,数量不少于2个。
猴车安装安全操作规程
![猴车安装安全操作规程](https://img.taocdn.com/s3/m/55cdbbe9f90f76c661371a37.png)
猴车安装安全操作规程一、施工概述二、具体施工组织(一)时间要求:确保在副井架空乘人装置顺利投运(二)工程排队(1)、驱动机头及猴车室改造工程按设计要求施工,工期结束。
(2)机尾回轮及下车点扩巷工程按设计要求施工,工期结束。
(3)机电设备安装工程结束。
(4)设备安装领导小组主要成员组长:副组长:成员:(5)设备安装组责任分工办法:1.调整横梁上部管道间距腾出托绳轮架固定螺栓安装位置,责任人2、副井巷道两帮电缆贴帮固定保证与抱索器安全间隙不小于200mm。
责任人。
3、敷设钢丝绳、提前释放钢丝绳扭曲应力,责任人。
4、安装机头、机尾及张紧装置,责任人。
5、电气设备安装调试,日前安装调试完毕。
6、12月24日08:00-16:00安装托绳轮、压绳轮、沿途保护。
7、12月24日16:00-24:00钢丝绳对接完毕,责三、技术参数(一)、设计依据和设计规范1、巷道的基本情况;巷道总长米,最大坡度°,平均坡度°,其中变坡点5个,巷道的宽度 2.6 米,横梁离地1.74米,需拉底300mm。
(二)、主要技术参数1、猴车型号:RJY45-35/1400型2、最大运输能力:362 人/小时3、同时乘坐人数: 128 人4、乘人间距: 10 米5、托轮绳间距: 8 米6、驱动轮直径: 1 米7、迂回轮直径: 1 米8、运行速度: 1.01 m/s9、钢丝绳距地面高度: 1900 mm 10、托轮横梁底面安装高度(垂直巷道腰线方向) 2040 mm 11、吊椅长度: 1.6 米 12、钢丝绳间距: 1000 mm13、钢丝绳型号: 20 DX6×19S+FC 公称强度MPa 1670 (表面无油绳芯少油、右同向捻),钢丝绳最大牵引力:21.9 KN, 14、机尾张紧导轨长度: 9 米 15、系统工作电压: 380 V16、三相异步电动机型号:YB2- 280S-6 额定功率: 45 KW,额定电压: 380 V,转速:980r/min,17、平面二次包络环面蜗杆减速机型号:TPS315-50-3F ,中心距:315mm,减速比:50,18、隔爆型电力液压制动器型号:BYWZ4B-400/E80 ,制动力矩:1600N.M ,电液推动器:BEd-80/6,19、联轴器型号:HLL8-400 YA75×142/YA80×132,20、矿用隔爆兼本安型PLC控制箱型号:KXJ-1/127型矿用本安型电气信号操作台型号:TH-5/12型,矿用本安型语音信号控制箱型号:KXHZ-5/12型。
猴车安装技术要求
![猴车安装技术要求](https://img.taocdn.com/s3/m/0250a02bed630b1c59eeb5c7.png)
架空人车安装技术要求一、说明根据万胜二矿提供的主斜井安装架空人车的设计图纸,计划对主斜井井筒0——650m段安装架空人车,为了安装期间的安全,特编制此安全技术措施,待审批后贯彻执行。
三、架空乘人装臵安装工程技术要求:1、安装工程严格按照设计进行,并符合设计要求,不得随意改变设备供应商的原设计;2、设备安装、调试必须符合设备供应商提供的随机技术文件中的说明书及图纸要求;3、安装工程中符合《煤矿安全规程》、MT/T873-2000《煤矿架空乘人装臵技术条件》、《煤炭工业机电工程安装质量标准》、《架空人车行业规范》GB3836-1\GB3836-2配套有关电气设备防爆的有关规定及《机械设备安装工程施工及验收规范》的有关规定;4、安装中,矿方提供全部设备及随机附件及安装中使用的钢梁、紧固件等。
安装方所需用的零配件(包括零星螺栓螺帽、焊条、防腐材料等)、工具等,由承包方承担。
5、安装过程中的机头机尾设备安装基础的土建工程由安装方负责施工。
6、施工中的各类隐蔽工程要经验收合格后,方可施工;7、安装单位负责架空乘人装臵及其附属设施的安装与调试。
8、设备安装中的各种供电、电气控制部分、保护部分、远程监控部分及线路铺设由承包方负责安装;并按质量标准化要求进行吊挂电缆和控制线;9、发包方负责从井口至井底的运输责任,其余运输责任由承包方负责;10、承包方式:包工、包安全文明施工及包防腐处理;11、本安装项目安装方安装调试好,由三方(甲方、监理方、施工方)验收试运行。
四、架空乘人装臵安装技术措施一)安装前准备工作1、横梁固定及各个基础工作由安装队施工。
2、矿方确定巷道中线及腰线,并在横梁上标出记号,安装单位严格按中腰线进行安装。
3、制作安装时所需的工作平台,将猴车安装所用工具及设备运至现场,并卸于指定位臵。
二)、安装1、安装(1)驱动部分的安装①根据现场实际情况,确定应解体或整体安装。
②整体安装时,要将解体的驱动部照解体前的结构组装好,仔细检查各轴节是否对称,定位销是否安装齐全。

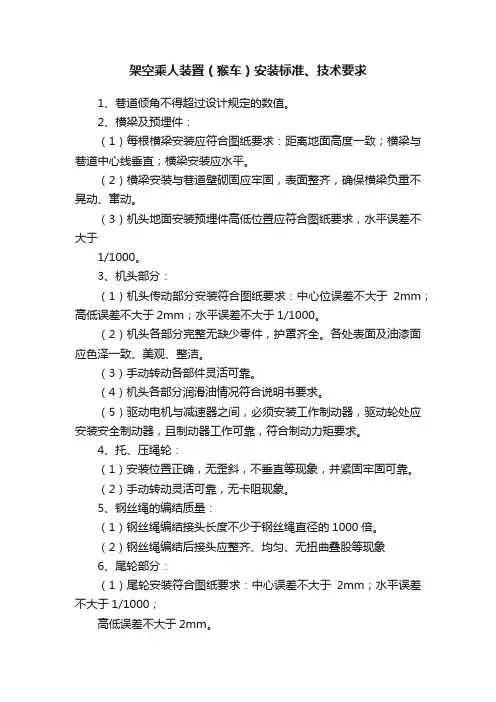

架空乘人装置安设标准
![架空乘人装置安设标准](https://img.taocdn.com/s3/m/68e4011f0622192e453610661ed9ad51f11d547a.png)
架空乘人装置安设标准架空乘人装置安设标准(一)架空乘人装置安装标准1、架空乘人装置机头、机尾混凝土基础牢固可靠,不得出现开裂现象;驱动轮转动灵活、无异常摆动和异常响声。
主运行钢丝绳应使用表面无油的钢丝绳,其插接长度不得小于钢丝绳直径的1000倍。
重锤上下活动灵活,不卡、不挤、不碰支撑架,配重安全设施稳固可靠,重锤地坑内无积水。
2、吊椅中心至巷道一侧突出部分的距离不得小于0.7m,双向同时运送人员时钢丝绳间距不得小于0.8m,固定抱索器的钢丝绳间距不得小于1.0m。
乘人吊椅距底板的高度不得小于0.2m,在上下人站处不大于0.5m。
乘坐间距不应小于牵引钢丝绳5s的运行距离,且不得小于6m。
除采用固定抱索器的架空乘人装置外,应设置乘人间距提示或保护装置。
3、固定抱索器最大运行坡度不得超过28°,可摘挂抱索器最大运行坡度不得超过25°。
运行速度超过1.2m/s时,不得采用固定抱索器;运行速度超过1.4m/s 时,应当设置调速装置,并实现静止状态上下人员,严禁人员在非乘人站上下。
4、架空乘人装置横梁严格按照设计距离进行安装,横梁需进行防腐,横梁应编号管理。
5、各乘人站设上下人平台应设置信号通信装置,且钢丝绳距巷道壁不小于1m,路面进行防滑处理。
6、架空乘人装置回风巷照明灯安装在机头机尾横梁上,机头为4盏照明灯,机尾为2盏照明灯;进风巷道可全线安装照明灯具。
7、架空乘人装置机头位置悬挂岗位责任制、司机操作规程牌板(1000mm×800mm)。
(二)架空乘人装置具备保护1、超速、打滑、全程急停、防脱绳、变坡点防掉绳、张紧力下降、越位等保护,安全保护装置发生保护动作后,需经人工复位,方可重新启动。
应有断轴的保护措施。
2、减速器应设置油温检测装置,减速机运行时,温升不得超过35°,外壳温度不得超过75°,当油温异常时能发出报警信号。
3、驱动系统必须设置失效安全型工作制动装置和安全制动装置,安全制动装置必须设置在驱动轮上。
