GB8163流体无缝管与GB9948石油裂化管区别

合集下载

GB8163流体管标准

GB8163流体管标准

4
7
5
5 5 555
20
0.17-0.2 0.17-0.3 0.35-0.6 0.03 0.03 0.2 0.2 0.2
4
7
5
5 5 555
Q29 5A
≤0.16
≤0.55
0.80-1.5 0.04 0.04 0.3 0.3 0.3
0
5 5 000
Q29 5B
≤0.16
≤0.55
0.80-1.5 0.04 0.04 0.3 0.3 0.3
0
5 5 000
Q34 5D
≤0.18
≤0.55
1.00-1.6 0.03 0.03 0.3 0.3 0.3
0
0 0 000
Q34 5E
≤0.18
≤0.55
1.00-1.6 0.02 0.02 0.3 0.3 0.3
0
5 5 000
Q/CG46.1-1996 (仅限热扩管) 流
用途
适用于输送流体用一般无缝钢管等
0
0 0 000
GB/T8163-199 Q34
9
5A
≤0.20
≤0.55
1.00-1.6 0.04 0.04 0.3 0.3 0.3
0
5 5 000
Q34 5B
≤0.20
≤0.55
1.00-1.6 0.04 0.04 0.3 0.3 0.3
0
0 0 000
Q34 5C
≤0.20
≤0.55
1.00-1.6 0.03 0.03 0.3 0.3 0.3
GB/T8163-1999(热轧、挤压、扩管)
标准 GB/T8163-1999
尺寸公差

GB-8163无缝钢管

GB-8163无缝钢管

20、Q195、Q215A,B
Q235A,B

Q345A,B,C,D,E
GB/T13793-1 992 GB3091-2001
Q235A-B、Q345A-E SY/T5037-200
∮8-1240*1200
∮8-1240*1200
∮8-630*1-6 0 ∮8-1240*1200 ∮8-1240*1200
适用于石油、航 空、冶炼、食品、 水利、电力、化工、 化学、化纤、医药 机械等行业
适 用 于 -45℃ ~ -195℃级低温压力 容器管道以及低 温热交换器管道 用无缝钢管
高压锅 炉管
高压化 肥管
石油裂 化管 低中压 锅炉管 输送流 体管
一般结 构管
石油套 管
管线管
直缝钢 管 螺旋钢
A333Grade10 ASTM A333Grade11
GB/T14975-2
002
GB/T14976-2
002
GB13296-200
7
ASTM
A213
ASTM A269
ASTM A312
JIS G3459
DIN 17458
16MnDG、10MnDG、
09DG
09Mn2VDG

06Ni3MoDG
ASTM A333Grade1
ASTM A333Grade3
377*14 377*15 377*16 377*18 377*20 377*22 377*25 377*32 377*36 377*40 377*45 377*50 406*9.5 406*11 406*13 406*17 406*22 406*32 406*36 406*40 406*55 406.4*50 406.4*55 406*60

输送流体用无缝钢管常用规格品种

输送流体用无缝钢管常用规格品种

输送流体用无缝钢管常用规格品种全文共四篇示例,供读者参考第一篇示例:输送流体用无缝钢管是在输送石油、天然气、水等流体时必不可少的管材,它具有耐高压、耐腐蚀、耐低温等优点,因此在各类管线工程中得到广泛应用。

无缝钢管的规格品种繁多,下面就来介绍一些常用的规格品种。

1. GB/T 8163-2008 无缝钢管该标准规定了以常压流体输送为目的的无缝钢管的规格和尺寸。

其主要材质为20#、45#、16Mn等,常用直径范围为6-426mm,壁厚范围为0.8-8mm。

因其制造工艺简单、质量稳定,在各类管道工程中应用广泛。

5. ASTM A106 碳素钢无缝管该标准规定了用于高温、高压环境下的碳素钢无缝管的规格和尺寸。

常见的材质有A106B、A106C等,常用直径范围为10-530mm,壁厚范围为2-50mm。

这种管材具有高耐压、抗腐蚀等特点,广泛应用于石油、化工等行业。

无缝钢管作为重要的管道材料,在各类工程中起着不可替代的作用。

不同的规格品种适用于不同的工况和要求,选择合适的无缝钢管对于工程的安全和稳定至关重要。

希望以上介绍能够对您有所帮助,谢谢阅读!第二篇示例:无缝钢管是一种常用的输送流体管材,主要用于石油、天然气、水等各种流体的输送。

无缝钢管具有优良的机械性能和耐腐蚀性能,因此在工业领域得到广泛应用。

在选择无缝钢管时,常见的规格品种包括不同的直径、壁厚和材质。

本文将介绍一些输送流体用无缝钢管常用的规格品种。

一、直径无缝钢管的直径是其主要的尺寸参数之一,通常以英寸或毫米表示。

常见的直径有1/8英寸、1/4英寸、1/2英寸、3/4英寸、1英寸、2英寸、3英寸、4英寸等。

根据不同的需求和管道系统的设计,选择适当直径的无缝钢管可以提高输送效率和减少能耗。

二、壁厚无缝钢管的壁厚是指管壁的厚度,通常以英寸或毫米表示。

不同的工程项目对无缝钢管的壁厚要求不同,较小直径的管道通常需要较薄的壁厚,而较大直径的管道则需要更厚的壁厚。

(整理)各种钢管分析

(整理)各种钢管分析

.................
机械性能
屈服强度
钢级
最低
最高
Psi MPa Psi MPa
抗拉强度 最低
延伸率 (%)
硬度 最高
夏氏冲击力 最低
Psi MPa
HB HRC 平均值 单个值
E-75 75000 517 105000 724 100000 689
-
管体
X-95 95000 655 125000 862 105000 724
锥度 mm/m
螺距每英寸 mm
紧密距 mm
+2.5 -0 +0 -2.50
±0.038 ±0.038
+0.254mm -0.127 mm
+0 -0.254
化学成份
P≤
0.030
化学成份
S≤
0.030
0.030
0.030
0.030
0.030
0.030
0.030
0.030
0.030
.................
517
延伸率 最低
HRC BHN
-
-
K-55
55000
379 80000
552
95000
655
-
-
N-80 L-80-1
80000 80000
552 11000
758
552 95000
655
100000 95000
689
-
-
655
23 241
C-90
90000
621 105000
724
100000
689 25.4 255

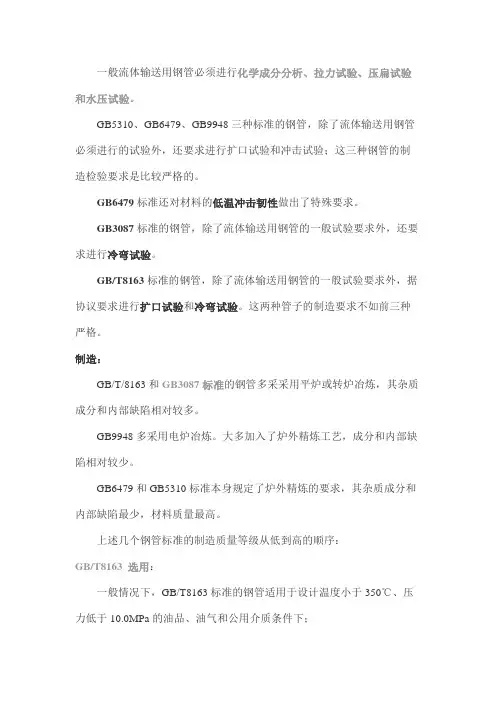

不同标准的20#钢区别

不同标准的20#钢区别

一般流体输送用钢管必须进行化学成分分析、拉力试验、压扁试验和水压试验。

GB5310、GB6479、GB9948三种标准的钢管,除了流体输送用钢管必须进行的试验外,还要求进行扩口试验和冲击试验;这三种钢管的制造检验要求是比较严格的。

GB6479标准还对材料的低温冲击韧性做出了特殊要求。

GB3087标准的钢管,除了流体输送用钢管的一般试验要求外,还要求进行冷弯试验。

GB/T8163标准的钢管,除了流体输送用钢管的一般试验要求外,据协议要求进行扩口试验和冷弯试验。

这两种管子的制造要求不如前三种严格。

制造:GB/T/8163和GB3087标准的钢管多采采用平炉或转炉冶炼,其杂质成分和内部缺陷相对较多。

GB9948多采用电炉冶炼。

大多加入了炉外精炼工艺,成分和内部缺陷相对较少。

GB6479和GB5310标准本身规定了炉外精炼的要求,其杂质成分和内部缺陷最少,材料质量最高。

上述几个钢管标准的制造质量等级从低到高的顺序:GB/T8163 选用:一般情况下,GB/T8163标准的钢管适用于设计温度小于350℃、压力低于10.0MPa的油品、油气和公用介质条件下;对于油品、油气介质,当其设计温度超过350℃或压力大于10.0MPa 时,宜选用GB9948或GB6479标准的钢管;对于临氢操作的管道,或者在有应力腐蚀倾向环境中工作的管道,也宜使用GB9948或GB6479标准。

凡是低温下(小于-20℃)使用碳素钢钢管应采用GB6479标准,只有它规定了对材料低温冲击韧性的要求。

GB3087和GB5310标准是专门为锅炉用钢管而设置的标准。

《锅炉安全监察规程》强调指出,凡与锅炉相连的管子都属监察范围,其材料与标准的应用都应符合《锅炉安全监察规程》的规定,故锅炉、电站、供暖以及石化生产装置中用到的公用蒸汽管道(由系统供给)等都应采用GB3087或GB5310标准。

值得注意的是,质量好的钢管标准,钢管的价格也比较高,如GB9948比GB8163材料的价格高近1/5,因此,在选用钢管材料标准时,应依据使用条件综合考虑,既要可靠又要经济。

无缝钢管产品使用范围

无缝钢管产品使用范围

无缝钢管产品使用范围
无缝钢管产品使用范围
1.结构用无缝钢管(GB/T8162—1999):主要用于一般结构、机械结构。

2.输送流体用无缝钢管(GB/T8163—1999):主要用于输送管道。

例如:中央空调、冷库、煤气、消防工程等。

3.低中压锅炉用无缝钢管(GB/T3087—1999):主要适用于低、中压锅炉过热蒸气管、沸水管以及其他受压受热的管件。

4.液压和气动缸筒用精密内径无缝钢管(GB8713—1988):主要用于制造液压和气动缸筒以及其他内外表面粗糙度要求较高,内外尺寸要求精确的管件。

例如:千斤顶、减震器、电机外壳、气缸、注塑机械等。

5.冷轧无缝异型钢管(GB3094——82):主要用于制造一般结构件。

6.船舶用碳钢无缝钢管(GB/T5312—1999):主要用于制造船舶用的1级、2级耐压管。

7.轴承钢管(YB/Z12—77):主要用于制造滚动轴承套圈。

8.液压支柱管:主要用于制造煤矿井用液压支柱、抬升支柱、液压油缸内缸。

9.冷拔精密焊管:主要用于自行车管料。

产品范围
1.钢种:10#、20#、35#、45#、40Gr、40Mn、GCr15、20GrMo、30GrMo等。

2.热轧无缝钢管规格:外径ф57—76mmX壁厚3.5—6mm配套供应ф76以上系列无缝钢管。

3.冷拔无缝钢管规格:外径ф4—114mmX壁厚1.0—12mm,配套供应ф114以上系列无缝钢管。

4.冷轧精密管规格:外径ф8—114mmX壁厚0.5—12mm.。

常用燃气管道材料介绍

常用燃气管道材料介绍

常用燃气管道材料介绍燃气管道主要使用钢管、铸铁管和塑料管等。

燃气高压、中压管道通常采纳钢管,中压和低压采纳钢管或铸铁管。

塑料管多用于工作压力≤0.4MPa的室外地下管道。

一、燃气管线对钢管材质的要求燃气管线用钢除必须满足强度要求(力学性能)和焊接性外,还需依据环境温度、管径大小、输送压力及输送介质的腐蚀性等条件;合计钢材的冲击韧性、韧脆转变温度和耐腐蚀性能。

1.力学性能(1)抗拉强度是指钢材在拉伸试验中,试件在拉断时对应的最大应力,用σb表示,单位为MPa。

同一种钢的不同试件测定出的抗拉应力略有差别,标准中提供的抗拉强度是指该钢种最低抗拉强度值。

我国常用管材抗拉强度在330~515MPa之间,见表2-1。

(2)屈服强度钢的屈服强度是指钢在拉伸试验中,试样拉伸变形,当不计初始瞬时效应时,屈服阶段的最小应力用σs表示,单位为MPa。

我国常用管线用钢的屈服强度在205~415MPa之间。

(3)伸长率是钢在拉伸试验时,试样被拉断后,标距的伸长与原标距的百分比。

钢的屈服强度愈低,则伸长率愈大,标志钢的塑性愈好。

伸长率大的钢材制管成型好,易于焊接加工。

常用国产管材的伸长率一般均大于20%。

常见国产管材的力学性能见表2-1。

2.断裂韧性管线断裂可分为韧性断裂和脆性断裂,韧性断裂是在过大拉应力和裂痕缺陷同时存在的条件下,由细小的裂痕逐渐扩大而最终造成的断裂。

其断面呈暗灰色纤维状。

脆性断裂,是由低温、应力和裂痕缺陷三种条件共同作用造成的,其断裂常在远低于钢材屈服应力条件下突然发生,断裂后的断裂面呈发亮的结晶状。

关于高强度、厚壁、韧性低的管材在低温、高应力使用条件下容易发生断裂。

为了防止管线在工作条件下断裂,在制管和施工中应注意消除管线裂痕缺陷。

并从选择管线用钢,提升钢材韧性来防止管线裂断。

表2-1 常用管材的力学性能标准钢种等级最低抗拉强度/MPa最低屈服强度/MPa伸长率δ①②SY5297-1991S20533020531~35AS24041524025~28BS29041529025~28X42S31543531524~27X46S36045536023~26X52S38549038522~24X56S41551541521~23X60S45053045020~23X65S48056548019~21X70①标距为50mm时,伸长率δ50最小值按下式计算式中 A——拉伸试样横截面面积,mm2;σb——母材最低抗拉强度,MPa。

GB8163

GB8163

无缝钢管GB 8163
目录
1.无缝钢管GB 8163
2.钢管重量计算公式
3.无缝钢管规格
4.无缝钢管生产工艺
5.无缝钢管概况:
6.无缝钢管尺寸及允许偏差
无缝钢管GB 8163
无缝钢管GB8163,无缝钢管GB8163-2008代替无缝钢管GB8163-1999.本标准与10216-1:2004《用于压力容器的无缝钢管交货技术条件第一部分:规定室温性能的非合金钢管》的一致性程度为非等效。

本标准代替GB8163-1999无缝钢管。

本标准与GB8163-1999相比,主要变化如下:增加了订货内容;修改了尺寸允许偏差;增加了全长弯曲度要求;增加了端头切斜要求;取消了标记示例;增加了钢牌号;修改了Q345R的屈服强度;对按钢级交货,质量等级B及以上的铜牌号增加了冲击试验要求;修改了组批规则。

本标准所代替标准的历次版本发布情况为:GB/T8163-1987、GB/T8163-1999 2008-08-19发布2009-04-01实施。

钢管重量计算公式
钢管重量计算公式:「﹙外径-壁厚﹚x壁厚」x0.02466=kg/m(每米的重量)
无缝钢管规格
8-1240x1-200mm
无缝钢管生产工艺
热轧、热扩、冷拔
无缝钢管概况:。

GB8163与GB9948标准的区别

GB8163与GB9948标准的区别

GB9948和GB8163无缝管材的区别(整理自海川化工网友“tjhxtgg 606264号”的回复)碳素钢无缝钢管包括:材料牌号: 10、20、09MnV、16Mn共4种执行的标准包括:GB8163《流体输送用无缝钢管》GB/T9711.1-1997《石油天然气工业输送钢管交货技术条件》GB6479《化肥设备用高压无缝钢管》GB9948《石油裂化用无缝钢管》GB3087《低中压锅炉用无缝钢管》GB5310《高压锅炉用无缝钢管》分标准介绍:GB/T8163:材料牌号:10、20、09MnV、16Mn适用范围:设计温度小于350℃、压力低于10MPa的油品、油气和公用介质GB6479:材料牌号:10、20G、16Mn共3种适用范围:设计温度-40~400℃、设计压力10.0~32.0MPa的油品、油气GB9948:材料牌号:10、20共2种适用范围:不宜采用GB/T8163钢管的场合。

GB3087:材料牌号:10、20共2种适用范围:低中压锅炉的过热蒸汽、沸水等GB5310:材料牌号:20G 1种适用范围:高压锅炉的过热蒸汽介质一般流体输送用钢管检验包括:一般流体输送用钢管必须进行化学成分分析、拉力试验、压扁试验和水压试验。

GB5310、GB6479、GB9948三种标准的钢管,除了流体输送用钢管必须进行的试验外,还要求进行扩口试验和冲击试验;这三种钢管的制造检验要求是比较严格的。

GB6479标准还对材料的低温冲击韧性做出了特殊要求。

GB3087标准的钢管,除了流体输送用钢管的一般试验要求外,还要求进行冷弯试验。

GB/T8163标准的钢管,除了流体输送用钢管的一般试验要求外,据协议要求进行扩口试验和冷弯试验。

这两种管子的制造要求不如前三种严格。

制造:GB/T/8163和GB3087标准的钢管多采采用平炉或转炉冶炼,其杂质成分和内部缺陷相对较多。

GB9948多采用电炉冶炼。

大多加入了炉外精炼工艺,成分和内部缺陷相对较少。

管道选用标准及要求

管道选用标准及要求

管道选⽤标准及要求⾦属管道1、各种钢管(1)⽆缝钢管标准:第⼀条:外径φ<219mm以下管道(⽆缝钢管)可供选⽤;第⼆条:⽆缝钢管(GB8163-87)热轧和冷拔普通碳素钢、优质碳素钢、低合⾦钢和普通合⾦结构⽆缝钢管,⽤作输送以下流体:a 蒸汽、 b 压缩空⽓、 c 真空、 d 盐⽔、 e 弱碱、f 循环⽔、⼯艺⽔、g不含酸碱腐蚀的物料(⽣产物料);第三条:⽆缝钢管的钢号有10、20、09MnV、16Mn等;第四条:壁厚选⽤如下表PN≤2.5MPa(常⽤钢号 20#)(2)⽯油裂化⽤钢管(GB9948-88)标准:第⼀条:适⽤于⽯油精炼⼚的炉管、热交换器管和管道管⽤的⽆缝钢管,规格如下“▲”。

第⼆条:钢管钢号有:10、20、12CrMo、15CrMo、1CrMo、1Cr2Mo、1Cr18Ni9、1Cr19Ni11Nb;第三条:10、20号管可焊性好,可作炉管,使⽤温度在-40~475℃之间;第四条:15A13MoWTi作⾼温重油炉管及抗H2S的塔设备及零部件如塔板、筛板等,代Cr5Mo炉管,使⽤温度在650℃以内;要求:第⼀条:按最⼩壁厚选材。

第⼆条:根据介质特性选⽤不同钢号,优先选⽤20#钢管。

(3)中、低压锅炉有⽆缝钢管(GB3087-82)标准:第⼀条:此类钢管适⽤于低碳钢制造的各种结构低、中压锅炉⽤的过热蒸汽管、沸⽔管等;第⼆条常⽤材料有10、20号钢,10、20号钢使⽤温度在-20~475℃之间,锅炉上⼴泛应⽤于壁温的联箱和蒸汽导管,壁温500℃的过热器管及⽔冷壁管、省煤器管;第三条:15MnV、12MnMoV使⽤温度-20~475℃,是代20号钢锅炉管;第四条:12MoVWBSiRe(⽆铬8号)使⽤温度400~580℃,⽤作壁厚≤580℃锅炉过热器管;第五条:12Cr2MoWVB(102钢)具有良好的⼯艺性能、抗氧化性的持久塑性,时效性好,使⽤温度在600~620℃,⽤作壁温600~620℃锅炉过热器、再热器或主蒸汽管;第六条:15CrMo焊接性能好,使⽤温度350~560℃(低温可⽤到-40℃),锅炉⼯业中⼴泛⽤作⾼压锅炉上壁温的⽔冷壁管和≤550℃的集箱及蒸汽导管。

钢管公称直径与内、外径的关系对照表

钢管公称直径与内、外径的关系对照表

钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》(BA3-4-1-92)。

2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时,尚应符合上述相关标准的要求。

3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代况。

全部执行该标准尚有一定困难。

本标准基本按照SH3405-96的规定,但作了若干修改,主要有;a)公称直径DN350~DN1000钢管的外径仍按我院现行规定编制,以便于与机械部法兰(JB/T81-94~JB/T86-94)配套连接。

b)考虑到在老厂改造设计中仍有可能选用小外径钢管,本标准补充列入了外径钢管系列,但不推荐选用。

c)本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》(SH3405-96),当选用该系列时,DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。

GBT8163与GB9948标准的区别

GBT8163与GB9948标准的区别
GB/T8163与 GB9948标准的区别
GB/T8163-1999输送流体用无缝钢管:适用于输送流体用的一般无缝钢管。 GB9948-88石油裂化用无缝钢管:适用于石油精炼厂的炉管、热交换器管和管道 用无缝钢管。
区别项目
ቤተ መጻሕፍቲ ባይዱ
GB/T8163标准
GB9948标准 备 注
外径和壁厚的 外径
普通 高 级
外 径 ±0.20
过壁厚负偏差的其
他缺陷允许存在。
钢管应逐根进行超
声波检验
σs≥205MPa δ5≥24%
σb=410~550MPa 20 σs≥245MPa (s≤16)
δ5≥20%
σb=410~550MPa σs≥245MPa δ5≥21%
水压试验
钢管应逐根进行液压试验,最高压 钢管应逐根进行液 供方可用超声波
力 不 超过 19MPa, 耐压 时间 不 少于 5s, P=2SR/D
压试验,最高压力 不 超 过 20MPa, 耐 压 时 间 不 少 于 10s,
探伤、涡流探伤 代替液压试验
P=2SR/D
压扁试验
外 径 > 22 ~ 400 并 且 壁 厚 / 外 径 ≤10%的钢管
外 径 > 22 ~ 400 的 钢管
压扁试验后,试 样上不允许有裂 缝和裂口
扩口试验
壁厚≤8的可做,(双方商定)
壁 厚 ≤8 且 外 径 试样上不得出现
弯曲试验 表面质量
无损检测
≤159
裂缝和裂口
外径≤22的钢管,(双方商定)
弯曲处不得出现
/
裂缝和裂口
钢管的内外表面不得有裂纹、折叠、 钢管的内外表面不
轧折、离层和结疤。深度不超过壁 得有裂纹、折叠、

炼油工程中石油裂化用无缝钢管的标准分析

炼油工程中石油裂化用无缝钢管的标准分析

炼油工程中石油裂化用无缝钢管的标准分析摘要:随着近年来我国石油化工原有结构的调整以及石化装置朝着大型化、采用新工艺、新装备的趋势发展,对于石油裂化用无缝钢管质量以及品种都提出了更高的要求。

与此同时国内的无缝钢管的制造业水平和产品质量也较之以前取得了明显的进展。

为此有必要对现行的GB 9948—2006标准进行分析并提出修改意见,以达到提升标准技术水平、满足石化行业的发展需求以及促进石化用无缝钢管质量的提升。

文章主要从石油裂化用无缝钢管常用标准牌号对比、国标与国际及国外先进标准的对比、以及石油裂化用无缝钢管的改善建议三方面进行了详尽的论述。

关键词:炼油工程石油裂化无缝钢管标准石油化工行业作为关系国计民生的重要基础工业之一,在能源消耗与日俱增的今天,促使石化行业逐渐的朝着深度加工、油化一体以及生产过程的高效清洁的方向发展。

而无缝钢管是石油化工行业进行运营维护、设备制造以及工厂建设的重要原材料,钢管必须满足耐高压、耐高温以及耐腐蚀的要求。

同时由于无缝钢管接触的媒介一般具有易燃易爆、有毒有害的性质,因此其质量也直接的影响到环境以及人身的生命安全。

为此对炼油工程中石油裂化用无缝钢管的标准进行分析,不断的改进标准的内容,对于指导、规范现实的钢管质量具有极为重要的现实意义。

1 石油裂化用无缝钢管常用标准牌号对比我国现行的GB 9948—2006标准与国外标准以及国际标准相比具有以下几点特殊之处:(1)我国考虑到锅炉与石化使用的特点不同,将其分别制定了相应的标准,而在ISO、欧盟、美国以及日本的相应标准中则是使用的统一的标准。

(2)我国的GB 9948—2006标准将不锈钢、合金钢以及碳素钢纳入同一个标准,而日本则是将三种钢材分别制定各自的标准,ISO、美国以及欧盟出现了将合金钢与碳素钢或者合金钢与不锈钢纳入同一标准相关规定。

(3)近年来对于12Cr2Mo(T/P22)这一钢种的需求量加大,但是在GB 9948—2006标准中没有相应的牌号。

公称直径-内径-外径-中径的区别

公称直径-内径-外径-中径的区别

公称直接,内径,外径,中径的区别1.压力容器的公称直径用钢板卷焊制成的筒体,其公称直径指的是内径。

若容器直径较小,筒体可直接采用无缝钢管制作。

此时,公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说,管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也叫公称通径,是管子(或者管件)的规格名称。

管子的公称直径和其内径、外径都不相等,例如:公称直径为100MM的无缝钢管有102*5、108*5等好几种,108为管子的外径,5表示管子的壁厚,因此,该钢管的内径为(108-5-5)=98MM,但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称,在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸,公称直径采用符号DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚。

为了使管子、管件连接尺寸统一,采用DN表示其公称直径(也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体,管道往往采用电焊钢管,称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。

每一公称直径,对应一个外径,其内径数值随厚度不同而不同。

公称直径可用公制mm表示,也可用英制in表示。

管路附件也用公称直径表示,意义同有缝管。

工程中所用的无缝管,如输送流体用无缝钢管(GB8163-87)、石油裂化用无缝钢管(GB9948-88)、化肥设备用高压无缝钢管(GB6479-86)等,标记方法不用公称直径,而是以外径乘厚度表示。

中国石化北京设计院标准-管道材料等级

中国石化北京设计院标准-管道材料等级

中国石化北京设计院标准-管道材料等级管道材料等级规定设计标准SEPM 0101.1-2000 实施日期2000年12月28日中国石化工程建设公司第 1 页共 55 页编制柯松林审核徐世平会签王崇谦徐思文齐青批准张德姜目次1 总则1.1 范围1.2 引用标准1.3 替代标准2 一般规定2.1 管道材料等级2.2 钢管2.3 管件2.4 阀门2.5 法兰2.6 垫片和紧固件2.7 其它2.8 管道材料等级索引3 管道材料等级表1 总则1.1 范围1.1.1 本标准对工艺装置的管道材料选用进行了规定。

1.1.2 本标准适用于炼油工艺装置管道及管道组成件的选用;石化装置管道及管道组成件的选用可参照执行。

1.2 引用标准使用本标准时,应使用下列标准最新版本。

GB/T 3091 《低压流体输送用镀锌焊接钢管》GB 5310 《高压锅炉用无缝钢管》GB/T 8163 《输送流体用无缝钢管》GB/T 9114.2 《PN1.0MPa(10bar)和PN1.6MPa(16bar)凸面带颈螺纹钢制管法兰》GB/T 9114.3 《PN2.5MPa(25bar)凸面带颈螺纹钢制管法兰》GB 9948 《石油裂化用无缝钢管》GB/T 12459 《钢制对焊无缝管件》GB/T 13401 《钢板制对焊管件》GB/T 14383 《锻钢制承插焊管件》GB/T 14626 《锻钢制螺纹管件》GB/T 14976 《流体输送用不锈钢无缝钢管》HG 20592 《钢制管法兰型式、参数(欧洲体系)》HG 20593 《板式平焊钢制管法兰(欧洲体系)》HG 20595 《带颈对焊钢制管法兰(欧洲体系)》HG 20596 《整体钢制管法兰(欧洲体系)》HG 20601 《钢制管法兰盖(欧洲体系)》HG 20606 《钢制管法兰用非金属平垫片(欧洲体系)》HG 20608 《钢制管法兰用柔性石墨复合垫片(欧洲体系)》HG 20610 《钢制管法兰用缠绕式垫片(欧洲体系)》HG 20612 《钢制管法兰用金属环垫(欧洲体系)》JB/T 82.1 《凸面对焊钢制管法兰》JB/T 82.2 《凹凸面对焊钢制管法兰》JB/T 82.4 《环连接面对焊钢制管法兰》JB/T 86.1 《凸面钢制管法兰盖》JB/T 86.2 《凹凸面钢制管法兰盖》JB/T 87 《管路法兰用石棉橡胶垫片》JB/T 89 《管路法兰用金属环垫》JB/T 90 《管路法兰用缠绕式垫片》SH 3059 《石油化工企业管道设计器材选用通则》SH 3403 《管法兰用金属环垫》SH 3404 《管法兰用紧固件》SH 3407 《管法兰用缠绕式垫片》SH 3408 《钢制对焊无缝管件》SH 3410 《锻钢制承插焊管件》SY/T 5037 《普通流体输送管道用螺旋埋弧焊钢管》1.3 替代标准本标准代替SEPD 0301-1999《管道材料等级规定》。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

GB8163流体无缝管与GB9948石油裂化管区别
G B/T 8163-2008与gb9948他们是完全不同的两个标准,在标准的内容上面就不太一样,至于实验的效果也不一样,制定的规范也不一样,标准编号:GB/T 8163-2008
标准名称:输送流体用无缝钢管
标准状态:现行
英文标题:Seamless steel tubes for liquid service
替代情况:替代GB/T 8163-1999
实施日期:2009-4-1
颁布部门: 中国钢铁工业协会
内容简介:本标准规定了输送流体用无缝钢管的订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。

本标准适用于输送流体用一般无缝钢管。

GB/T8162-2008(结构用无缝钢管)。

主要用于一般结构和机械结构。

其代表材质(牌号):碳素钢20、45号钢;合金钢Q345、20Cr、40Cr、20CrMo、30-35CrMo、42CrMo等。

GB/T8163-2008(输送流体用无缝钢管)。

主要用于工程及大型设备上输送流体管道。

代表材质(牌号)为20、Q345等。

GB3087-2008(低中压锅炉用无缝钢管)。

主要用于工业锅炉及生活锅炉输送低中压流体的管道。

代表材质为10、20号钢。

GB5310-2008(高压锅炉用无缝钢管)。

主要用于电站及核电站锅炉上耐高温、高压的输送流体集箱及管道。

代表材质为20G、12Cr1MoVG、15CrMoG等。

GB5312-1999(船舶用碳钢和碳锰钢无缝钢管)。

主要用于船舶锅炉及过热器用I、II级耐压管等。

代表材质为360、410、460钢级等。

GB6479-2000(高压化肥设备用无缝钢管)。

主要用于化肥设备上输送高温高压流体管道。

代表材质为20、16Mn、12CrMo、12Cr2Mo 等。

GB9948-2006(石油裂化用无缝钢管)。

主要用于石油冶炼厂的锅炉、热交换器及其输送流体管道。

其代表材质为20、12CrMo、1Cr5Mo、1Cr19Ni11Nb等。

GB18248-2000(气瓶用无缝钢管)。

主要用于制作各种燃气、液压气瓶。

其代表材质为37Mn、34Mn2V、35CrMo等。

Φ48-51*3.5-4-6-8-10-12
Φ54-57*3.5-4-6-7-8-10-14
Φ60-63*3.5-4-5-6-7-8-10-14
Φ68-70*4-6-8-10-12-14-20
Φ73-76*6-7-12-16-20
Φ80-83*4.5-6-8-10-12-14-20
Φ89-95*4.5-6-7-10-12-14-20
Φ102-108*6-8-10-12-14-25
Φ114-121*14-16-18-20-22-25
Φ127-133*18-20-22-25-30-35
Φ140-160*16-18-20-22-25-35
Φ150-159*16-18-22-25-30-45
Φ168-180*5-6-8-10-12-14-16
Φ194-203*7-8-9-10-12-14-16
Φ219-295*6-7-8-10-12-14
Φ273-299*32-35-40-50-60-80
Φ325-351*9-10-12-14-16-18
Φ355-377*10-32-35-40-45-60-70
Φ402-426*10-12-14-16-18-20-45
Φ450-480*10-12-14-16-18-30-40-50 Φ510-530*12-14-16-18-30-40-50。
