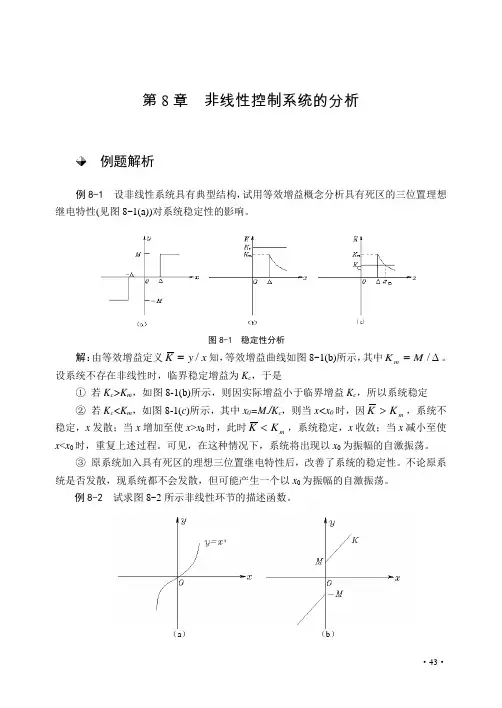

·43·第8章 非线性控制系统的分析例题解析例8-1 设非线性系统具有典型结构，试用等效增益概念分析具有死区的三位置理想继电特性(见图8-1(a))对系统稳定性的影响。
图8-1 稳定性分析解：由等效增益定义x y K /=知，等效增益曲线如图8-1(b)所示，其中∆=/M K m 。
设系统不存在非线性时，临界稳定增益为K c ，于是① 若K c >K m ，如图8-1(b)所示，则因实际增益小于临界增益K c ，所以系统稳定 ② 若K c <K m ，如图8-1(c )所示，其中x 0=M./K c ，则当x<x 0时，因m K K >，系统不稳定，x 发散；当x 增加至使x >x 0时，此时m K K <，系统稳定，x 收敛；当x 减小至使x <x 0时，重复上述过程。
可见，在这种情况下，系统将出现以x 0为振幅的自激振荡。
③ 原系统加入具有死区的理想三位置继电特性后，改善了系统的稳定性。
不论原系统是否发散，现系统都不会发散，但可能产生一个以x 0为振幅的自激振荡。
例8-2 试求图8-2所示非线性环节的描述函数。
（a ） （b ）·44·图 8-2 非线性环节解：（1）对于图8-2（a ），因为t X x x y ωsin ,3==且单值奇对称，故A1＝03204320432043sin 4sin 1sin 11X t td X t d t X t td y B ====⎰⎰⎰πππωωπωωπωωπ21143)(X X A j X B X N =+=图 8-3（2）对于图8-2（b ），因为图示非线性可以分解为图8-3所示两个环节并联，所以 K XMX N X N X N +=+=π4)()()(21 例8-3 试将图8-4（a ），（b ）所示系统归化为一个非线性部分和一个线性部分串联的典型结构。
（a ） （b ）图 8-4解：（1）G 1与G 2是小回路的负反馈，则2111G G G G +=从而得典型结构，见图8-5。
