单臂电桥测电阻
直流单臂电桥测量电阻的步骤
直流单臂电桥测量电阻的步骤1. 引言直流单臂电桥是一种常用的电阻测量方法，通过比较未知电阻与已知电阻之间的差异来确定未知电阻的值。
本文将介绍直流单臂电桥测量电阻的详细步骤。
2. 实验器材准备在进行直流单臂电桥测量电阻之前，需要准备以下实验器材： - 直流电源：提供稳定的直流电压。
- 万用表：用于测量电路中的电压、电流等参数。
- 变阻器：作为已知电阻，用于与未知电阻进行比较。
- 未知电阻：待测量的目标。
- 导线和连接器：连接各个元件组成完整的测量电路。
3. 搭建测量电路根据直流单臂电桥的原理，我们需要搭建一个包含未知电阻、变阻器和其他所需元件的测量电路。
具体步骤如下：步骤1：将直流电源连接到实验台上，并确保其输出稳定可靠。
步骤2：将变阻器连接到实验台上，作为已知电阻。
根据实际需要，可以调节变阻器的阻值。
步骤3：将未知电阻与变阻器连接在一起，形成一个电桥电路。
步骤4：使用导线和连接器将电源、变阻器和未知电阻依次连接起来，确保连接牢固可靠。
4. 调节测量电路在搭建好测量电路之后，需要进行一些调节以确保测量结果的准确性。
具体步骤如下：步骤1：调节直流电源的输出电压，使其适合所需测量范围。
步骤2：使用万用表测量已知电阻和未知电阻两端的电压值，并记录下来。
步骤3：根据实际情况，适当调节变阻器的阻值，使得未知电阻两端的电压值接近于零（或者非常小）。
5. 计算与分析在调节好测量电路之后，可以进行计算与分析来确定未知电阻的值。
具体步骤如下：步骤1：根据已知电阻和未知电阻两端的电压值，计算出两个节点之间的电压差。
步骤2：根据直流单臂电桥的原理，利用电桥平衡条件来计算未知电阻的值。
步骤3：对于多个不同的变阻器阻值，重复上述步骤，得到一系列测量结果。
步骤4：通过对测量结果进行分析和处理，可以得到未知电阻的准确值以及其测量误差范围。
6. 结论通过上述步骤，我们可以使用直流单臂电桥来测量电阻。
这种方法简单易行，并且能够提供相对准确的测量结果。
单臂电桥测电阻实验报告
单臂电桥测电阻实验报告单臂电桥测电阻实验报告引言：电阻是电路中常见的元件，测量电阻的准确性对于电路设计和故障排除至关重要。
单臂电桥是一种常用的测量电阻的方法，本实验旨在通过单臂电桥测量给定电阻的准确值，并探讨实验中可能出现的误差来源。
实验步骤：1. 准备实验装置：将单臂电桥连接至电源，将待测电阻与标准电阻相连接。
2. 调节电桥平衡：通过调节电桥上的可变电阻，使得电桥平衡，即电流经过电桥时无法通过测量电阻的支路。
3. 记录电桥平衡时的电桥电阻和可变电阻的数值。
4. 更换标准电阻：重复步骤2和3，使用不同的标准电阻进行测量。
实验结果：通过实验测量得到的电桥电阻和可变电阻的数值如下：标准电阻1：电桥电阻：R1 = 200 Ω可变电阻：Rv1 = 300 Ω标准电阻2：电桥电阻：R2 = 100 Ω可变电阻：Rv2 = 150 Ω标准电阻3：电桥电阻：R3 = 500 Ω可变电阻：Rv3 = 750 Ω讨论：1. 实验中可能的误差来源：a. 电源电压波动：电源电压的不稳定性可能会导致电桥平衡时的电阻数值发生变化，从而影响测量结果的准确性。
b. 电桥线路阻抗：电桥线路本身的阻抗可能会对电桥平衡产生影响，导致测量结果产生误差。
c. 电桥灵敏度：电桥的灵敏度决定了对电阻变化的响应程度，灵敏度较低时可能无法准确测量较小的电阻值。
2. 实验中的改进方法：a. 使用稳定的电源：选择稳定的电源或使用稳压器来提供稳定的电压，以减小电源电压波动对测量结果的影响。
b. 优化电桥线路：通过合理设计电桥线路，减小线路阻抗，提高电桥平衡的稳定性。
c. 选择合适的电桥：根据待测电阻的范围选择合适的电桥，提高测量的准确性。
结论：本实验通过单臂电桥测量给定电阻的实验，探讨了实验中可能出现的误差来源，并提出了改进方法。
通过合理的实验设计和操作，可以提高电阻测量的准确性和可靠性。
在实际应用中，我们应该根据具体情况选择适当的测量方法和仪器，以确保电路设计和故障排除的准确性。

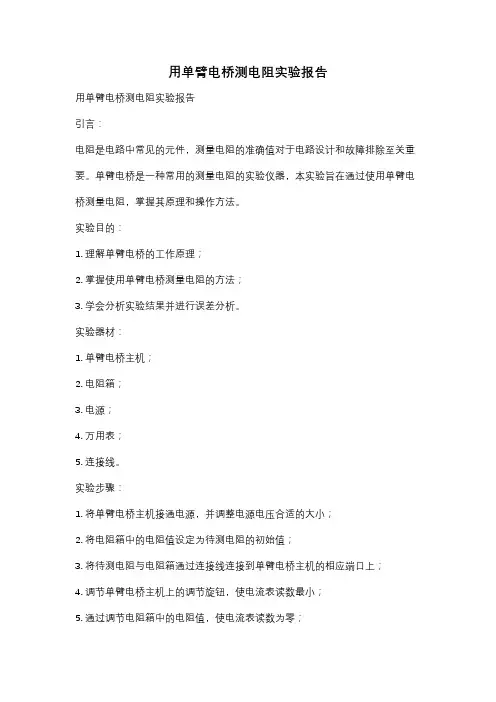

用单臂电桥测电阻实验报告
用单臂电桥测电阻实验报告用单臂电桥测电阻实验报告引言：电阻是电路中常见的元件，测量电阻的准确值对于电路设计和故障排除至关重要。
单臂电桥是一种常用的测量电阻的实验仪器，本实验旨在通过使用单臂电桥测量电阻，掌握其原理和操作方法。
实验目的：1. 理解单臂电桥的工作原理；2. 掌握使用单臂电桥测量电阻的方法；3. 学会分析实验结果并进行误差分析。
实验器材：1. 单臂电桥主机；2. 电阻箱；3. 电源；4. 万用表；5. 连接线。
实验步骤：1. 将单臂电桥主机接通电源，并调整电源电压合适的大小；2. 将电阻箱中的电阻值设定为待测电阻的初始值；3. 将待测电阻与电阻箱通过连接线连接到单臂电桥主机的相应端口上；4. 调节单臂电桥主机上的调节旋钮，使电流表读数最小；5. 通过调节电阻箱中的电阻值，使电流表读数为零；6. 记录此时电阻箱中的电阻值，即为待测电阻的准确值。
实验结果：经过以上步骤，我们成功地测量了待测电阻的准确值。
在实验中，我们记录了电阻箱中的电阻值为XΩ。
误差分析：在实验中，由于仪器的精度限制、电源电压的波动等原因，测量结果可能会存在一定的误差。
为了准确评估实验结果的可靠性，我们需要进行误差分析。
首先，仪器的精度是影响测量结果误差的重要因素。
单臂电桥主机和电阻箱的精度会对测量结果产生一定的影响。
在实验中，我们可以查阅仪器的精度说明书，了解其允许的误差范围，并在实验结果中考虑这个误差范围。
其次，电源电压的波动也可能导致测量结果的误差。
在实验过程中，我们应该尽量保持电源电压的稳定，避免因电压波动而对测量结果产生影响。
最后，测量过程中的人为误差也需要考虑。
例如，连接线的接触不良、读数的不准确等因素都可能对测量结果产生一定的误差。
在实验中，我们应该尽量减小这些人为误差的影响，提高实验的准确性。
结论：通过本次实验，我们成功地使用单臂电桥测量了待测电阻的准确值，并进行了误差分析。
实验过程中我们掌握了单臂电桥的工作原理和操作方法，提高了我们对电阻测量的理解和能力。
单臂电桥测电阻范围
单臂电桥测电阻范围同学们！今天咱们来聊聊单臂电桥测电阻的范围这个话题。
单臂电桥，听起来是不是有点专业和神秘？其实啊，它就是一种用来测量电阻的工具。
那它能测量的电阻范围到底是多少呢？这可得好好说道说道。
一般来说，单臂电桥适用于测量中值电阻，也就是那些阻值在 1 欧姆到 1 兆欧姆之间的电阻。
为啥是这个范围呢？咱们来打个比方，这就好比我们有一把尺子，它有一定的刻度范围，用来测量特定长度的东西比较准确。
单臂电桥也是这样，它在这个中值电阻范围内测量的结果比较精确可靠。
比如说，如果电阻值太小，小于 1 欧姆，就好像是用一把很长的尺子去量很短的东西，误差就会比较大。
因为在测量很小电阻的时候，电路中的接触电阻、导线电阻等因素的影响就会变得很显著，可能会让测量结果不准确。
反过来，如果电阻值太大，超过 1 兆欧姆，那又像是用一把很短的尺子去量很长的东西，也不太好使。
这时候，通过电桥的电流会非常小，测量起来就很困难，而且外界的干扰也容易对测量结果产生较大的影响。
那在1 欧姆到1 兆欧姆这个范围内，单臂电桥的测量效果又怎么样呢？比如说，对于几百欧姆到几十千欧姆的电阻，单臂电桥通常能够给出相当准确的测量结果。
但是要注意哦，即使在这个范围内，测量的精度也会受到一些因素的影响。
比如说，电桥电源的稳定性、检流计的灵敏度、接线的接触情况等等。
就好像我们跑步，虽然在一定的距离内能跑，但如果鞋子不舒服、地面不平整，也会影响我们的速度和表现。
给大家举个例子吧，如果我们要测量一个1000 欧姆的电阻，用单臂电桥来测，只要我们按照正确的操作步骤，调节好电阻比例臂，让电桥平衡，就能得到一个比较准确的电阻值。
如果要测一个50 千欧姆的电阻，虽然也在单臂电桥的测量范围内，但可能就需要更仔细地操作，选择合适的比例臂，确保测量的准确性。
单臂电桥测电阻有它特定的适用范围，我们在使用的时候要清楚这一点，根据电阻的大小和测量要求，选择合适的测量工具和方法，这样才能得到准确可靠的测量结果。
用单臂电桥测电阻的原理
用单臂电桥测电阻的原理单臂电桥是一种经典的电桥类型，广泛应用于电阻的测量。
它采用的原理是利用电桥平衡条件来测量待测电阻。
单臂电桥由电源、电桥臂、检测器和调节装置组成，其中电源为电桥提供所需的电压，电桥臂为待测电阻和已知电阻，检测器用于检测电桥平衡状态，调节装置用于调整电桥的平衡。
下面我将详细介绍单臂电桥测电阻的原理。
单臂电桥的基本原理是利用两组电阻相等的电桥臂，将待测电阻与已知电阻相连接。
如果待测电阻和已知电阻相等，那么电桥平衡，检测器指示零位。
如果待测电阻与已知电阻不相等，那么电桥不平衡，检测器将指示一个非零值。
通过调节电阻箱的电阻值，使电桥平衡，就可以求得待测电阻的准确值。
具体测量过程如下：首先，将待测电阻与已知电阻分别连接到电桥臂上。
一般情况下，已知电阻为固定电阻，可以使用电阻箱来实现。
然后，将电源连接到电桥上，给电桥提供所需的电压。
在测量过程中，通过调节电阻箱的电阻值，使电桥平衡。
当电桥平衡时，检测器指示零位，表示待测电阻与已知电阻相等。
这时，我们就可以通过检测器上的指示值来求得待测电阻的准确值。
电桥平衡的条件是电桥的两侧电势差为零。
设电源电压为V，待测电阻为R1，已知电阻为R2，调节电阻箱的电阻为R3。
根据电桥平衡条件可得：R1 / R2 = R3 / R4其中，R4为电桥臂上的电阻，可以通过调节电阻箱的电阻值来改变。
通过上述公式，我们可以推导出待测电阻的准确值：R1 = (R2 * R3) / R4需要注意的是，在测量过程中，电桥的各个电阻之间应保持稳定，以确保测量结果的准确性。
此外，电桥平衡的要求也比较严格，需要精确调节电阻箱的电阻值。
总结一下，单臂电桥测电阻的原理是利用电桥平衡条件，通过调节电阻箱的电阻值，使电桥平衡，从而求得待测电阻的准确值。
这种测量方法简单、灵活，广泛应用于科学实验和工程领域，如电阻测量和材料性质研究等。
单臂电桥的测量范围
单臂电桥的测量范围单臂电桥是一种常用的测量电阻的仪器，它可以通过测量电阻的变化来判断被测物体的性质或参数。
其测量范围是指单臂电桥可以测量的电阻范围，本文将围绕这个主题展开。
一、单臂电桥的概述单臂电桥是一种基于电阻测量原理的仪器，由电阻箱、电流源、电压表等组成。
它通过在被测电阻和已知电阻之间建立电桥平衡状态，利用电桥平衡条件来测量被测电阻的值。
单臂电桥常用于测量小阻值、高精度或高频电阻。
二、单臂电桥的工作原理单臂电桥的工作原理可以简单描述为：在电桥平衡状态下，电桥两侧的电势差为零，即电桥两侧电流相等。
根据欧姆定律，电流相等意味着电阻相等。
通过调节电阻箱中的已知电阻，使得电桥平衡，就可以得到被测电阻的值。
单臂电桥的测量范围取决于电桥平衡条件的精度和电流源的输出能力。
一般来说，单臂电桥的测量范围可以达到几个Ω到几MΩ。
具体的测量范围取决于仪器的设计和制造标准。
四、提高单臂电桥测量范围的方法为了提高单臂电桥的测量范围，可以采用以下方法：1. 使用更高精度的电桥仪器，以达到更高的测量范围。
2. 使用更高输出能力的电流源，提供更大的电流给被测电阻，从而扩大测量范围。
3. 使用并联或串联的电阻组合，将多个电阻组合在一起，以扩大测量范围。
4. 使用自动测量功能，通过自动调整电阻箱中的已知电阻，实现对不同范围的电阻测量。
5. 结合其他测量方法，如四引线法或差分电桥法，可以扩大测量范围并提高测量精度。
五、单臂电桥的应用领域单臂电桥广泛应用于电阻测量领域，特别适用于精密仪器、电子元器件、电路板等的电阻测量。
它可以用来测量电阻器、电感器、电容器的阻值，也可以用于材料的电阻率测量，以及温度传感器的电阻变化测量等。
六、单臂电桥的优缺点单臂电桥作为一种常用的测量仪器，具有以下优点：1. 简单易用，操作方便。
2. 测量精度高，可以达到较高的分辨率。
3. 测量范围广，适用于多种电阻测量场景。
4. 成本相对较低，适合大规模生产和使用。
单臂电桥测电阻实验原理
单臂电桥测电阻实验原理一、引言电阻是电路中常见的元件之一，测量电阻的准确性对于电路设计和故障排除非常重要。
单臂电桥是一种常用的测量电阻的方法，它基于电桥平衡原理，通过调节电桥中的元件使电桥达到平衡状态，从而测量出未知电阻的值。
二、电桥平衡原理电桥是由四个电阻组成的电路，通常为一个平衡电桥。
平衡电桥是指当桥路中各个分支电阻值满足一定关系时，电桥中的电流为零。
在单臂电桥中，电流进入电桥的一侧，经过两个电阻R1和R2，然后进入未知电阻Rx，最后回到电桥的另一侧。
通过调节R1和R2的电阻值，使得电桥中的电流为零，可以得到未知电阻Rx的电阻值。
三、实验步骤1. 连接电路：将电源正极和负极分别与电桥的两个端点连接，将电流表连接到电源负极和电桥的接线点上。
将电阻箱的两个端点分别与电桥的两个分支连接，未知电阻Rx接在电桥的另一个分支上。
2. 初始调节：调节电阻箱的初始阻值，使得电流表的指针偏转到中间位置。
3. 逐步调节：逐步调节电阻箱的阻值，观察电流表的指针偏转情况。
当电流表的指针趋于归零时，记录下此时电阻箱的阻值。
4. 计算电阻：根据电阻箱的阻值和已知电阻值，利用电桥平衡条件计算出未知电阻Rx的电阻值。
四、实验注意事项1. 实验环境：保持实验环境的稳定，避免外界因素对测量结果的影响。
2. 电源选择：选择适当的电源电压，以保证电流表的测量范围能够覆盖测量电阻的范围。
3. 电流表灵敏度：选择合适的电流表灵敏度，以保证测量结果的准确性。
4. 电阻箱调节：调节电阻箱阻值时，应逐步调节，并注意观察电流表的指针变化情况，以避免过大的调节导致电流表超过量程。
5. 多次测量：为了提高测量结果的准确性，可以多次测量并取平均值。
五、实验误差分析1. 电桥平衡条件的精确度：电桥平衡条件的精确度会影响测量结果的准确性。
因此，电桥平衡条件的精确度越高，测量结果的准确性越高。
2. 电流表的灵敏度：电流表的灵敏度越高，测量结果的准确性越高。
直流单臂电桥测电阻范围
直流单臂电桥测电阻范围好，咱们来聊聊直流单臂电桥测电阻的那些事儿，听起来是不是挺高大上的？其实说白了，就是一种测电阻的工具，特别有意思哦。
想象一下，手里握着个小玩意儿，就像在解开一个个小谜团，给我们揭示电阻的秘密。
你要知道，电阻可不是个简单的概念，它在电路里扮演着重要的角色，就像是一位严厉的老师，管着电流的流动，教它怎么走，走多快。
说到这个电桥，先别被它的名字吓到，其实就是个测量工具。
单臂的意思就是它有一个测量臂，可以方便地去比对电阻的值。
用的时候，咱们只需把待测的电阻接上，然后把电桥的两个端口和电源连接。
哎，你想啊，这电桥就像一位调皮的学生，要用自己的力量去“拉扯”电流，看看它到底有多“抗拒”，而这种“抗拒”就是电阻。
简单说就是，电桥在测量时会用到电压和电流这两个小伙伴，算来算去，就能得出电阻的大小。
听着是不是感觉一切都简单了很多？测电阻的范围可不是随便的，电桥就像个精密的仪器，对电阻的范围可有讲究。
它能测的小电阻，比如几欧姆的，没问题，像个小超人一样轻松搞定。
但如果到了几千欧姆甚至几万欧姆的高电阻，它也能应付，关键是得调好参数。
就像调戏小猫一样，得掌握好分寸。
你调高了电压，可能小猫就受不了，电桥也一样，过高的电压容易让它“崩溃”。
在测量过程中，电桥的灵敏度也是个大问题。
你想啊，如果灵敏度不够，测出来的值可能就像虚报的工资，让人失望。
这时候，就得调整一下电桥的比值，确保它能精准“嗅”出你想知道的电阻值。
为了让电桥表现得更好，操作的时候要小心翼翼，生怕让它“感冒”了。
没错，就是这么细致。
说到这里，可能有些朋友会问，电桥的测量范围到底有多广呢？好吧，我来给你画个大概念。
一般来说，直流单臂电桥的测量范围可以覆盖从几欧姆到几兆欧姆的电阻。
听起来是不是挺牛的？就好比你家那台老式电视，虽然画质不咋地，但还是能收到很多台呢。
电桥也是这样，虽然有些限制，但它的能力绝对不能小觑。
使用电桥的时候也要注意一些小细节。
单臂电桥测电阻实验步骤
单臂电桥测电阻实验步骤1. 实验准备好吧，咱们今天要聊聊单臂电桥测电阻的实验步骤。
别看这名字听起来高大上，其实它的操作简单得就像喝水。
首先，咱们得准备好一切装备，就像战士出征前要检查武器一样。
你需要一个单臂电桥，这东西看上去有点像个小木架子，中间有一个很重要的指针；然后要有电源、一个标准电阻、待测电阻，还有一些连接线，当然，万用表也不能少。
这些东西就像是你的“神兵利器”，缺一不可。
在开始之前，务必要检查一下电桥的连接，确保没有松动。
咱们可不想在实验过程中让它“罢工”，那就太尴尬了。
就像上班时忘了打卡一样，万一出错，后果不堪设想！如果一切准备妥当，就可以进入下一步了，大家准备好了吗？开干！2. 连接电路2.1 接线首先，把电源连接到单臂电桥的输入端。
哎，记住了，正负极可别搞混了，不然就像是把火柴和水混在了一起，搞不好会出事儿。
接着，把标准电阻和待测电阻分别接到电桥的两个端口上。
简单来说，就是把你手里的东西按部就班地放到位，别着急，慢慢来。
2.2 调整指针这时候，指针就像个调皮的小孩，得让它保持在零点上。
你可能会发现，指针在摇摆，嘿，这就要你来调了。
咱们需要慢慢调整电阻，直到指针稳稳当当地指向零。
这个过程有点像钓鱼，耐心是关键。
等到指针不再晃动，恭喜你，成功了！不过，别急，接下来还有更有趣的事情等着你。
3. 读数与计算3.1 记录数据现在，咱们要开始读数了。
指针稳定后，你就可以在刻度盘上看到一个数字。
这个数字就代表了你待测电阻的电阻值。
记下来，像对待你的口袋钱一样，别丢了！这个步骤就像考试时抄答案，得确保你记录的没错。
3.2 计算结果好啦，最后一步来了。
把你记录的电阻值和标准电阻值做一个比较。
这个过程有点像在餐馆里点菜，看着自己喜欢的东西和钱包的关系。
你可以通过简单的公式，算出待测电阻与标准电阻的比例，得出准确的电阻值。
其实，整个实验就像做一道菜，材料准备好了，步骤按部就班地来，最后的结果才会让人满意。
单臂电桥测电阻实验报告
单臂电桥测电阻实验报告一、实验目的1、掌握单臂电桥测量电阻的原理和方法。
2、学会使用滑线式惠斯通电桥测量中值电阻。
3、了解电桥灵敏度的概念及提高电桥灵敏度的方法。
二、实验原理1、单臂电桥（惠斯通电桥）的原理单臂电桥是一种比较式测量仪器，其原理是基于电桥平衡时，对臂电阻乘积相等。
设四个电阻 R1、R2、Rx 和 Rs 连成四边形，每一边称为电桥的一个臂。
在一对角线节点间接上电源，在另一对角线节点间接上检流计，形成如图 1 所示的电路。
当检流计中无电流通过时，即B、D 两点电位相等，电桥达到平衡。
此时有：＼＼frac{R_1}｛R_2} ＝＼frac{R_x}｛R_s}＼可得待测电阻 Rx 的值为：＼R_x ＝＼frac{R_1}｛R_2} R_s＼2、电桥灵敏度电桥灵敏度定义为：＼S ＝＼frac{＼Delta n}｛＼frac{＼Delta R_x}｛R_x}｝＼其中，Δn 为检流计偏转的格数，ΔRx 为电阻 Rx 的改变量。
电桥灵敏度越高，表示电桥对电阻变化的反应越灵敏。
三、实验仪器1、直流电源2、滑线式惠斯通电桥3、检流计4、待测电阻5、标准电阻6、导线若干四、实验步骤1、仪器连接按照实验电路图连接好电路，注意电源、检流计、电阻等的正负极连接要正确。
2、调整比例臂根据待测电阻的估计值，选择合适的比例臂 R1 和 R2 的比值，使Rs 尽量接近 Rx 的估计值。
3、粗调平衡接通电源，调节 Rs 的值，使检流计指针接近零位，此时电桥接近平衡。
4、细调平衡进一步微调 Rs 的值，使检流计指针指零，此时电桥达到平衡。
5、测量并记录数据记录 R1、R2 和 Rs 的值，根据公式计算出 Rx 的值。
6、改变 Rs 的值，测量电桥灵敏度在电桥平衡的基础上，稍微改变 Rs 的值，记录检流计指针偏转的格数，计算电桥灵敏度。
7、重复测量改变比例臂，重复上述步骤，测量多组数据，求 Rx 的平均值。
五、实验数据记录与处理1、实验数据记录表格｜测量次数｜ R1（Ω）｜ R2（Ω）｜ Rs（Ω）｜ Rx（Ω）｜｜：：｜：：｜：：｜：：｜：：｜｜ 1 ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ 2 ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜ 3 ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜2、数据处理根据公式＼（R_x ＝＼frac{R_1}｛R_2} R_s\），计算出每次测量的 Rx 值，然后求平均值。
单臂电桥测电阻实验报告
单臂电桥测电阻实验报告1. 实验目的嘿，大家好！今天咱们来聊聊单臂电桥测电阻的实验。
你们知道的，电阻就像电流的小绊脚石，越大越难走，而我们这次的任务就是找出它的“身价”。
简单来说，实验的目的就是通过单臂电桥这种神奇的工具，来精确测量未知电阻的值。
听起来是不是有点高大上？别担心，咱们慢慢来，一步一步走。
2. 实验原理2.1 电桥的工作原理你可能会问，单臂电桥到底是个什么玩意儿？简单来说，它就是一个能帮助我们找出电阻的设备，像是个电流的侦探，专门来侦查那些“藏得深”的电阻。
它的工作原理是基于电流的分流和分压，通过调节电桥的两个臂，使得电流的比例达到平衡。
到时候，我们只需根据这个平衡状态，就能算出未知电阻的值，简直是太方便了！2.2 设备组成设备主要分成几个部分：电源、可调电阻、标准电阻、以及电流计。
听上去可能有点复杂，但实际操作的时候，你会发现这些设备就像是你厨房里的各种调料，各有各的用处，合起来才能做出一顿美味的“电阻大餐”。
3. 实验步骤3.1 准备工作首先，咱们得把所有设备都准备齐全，像是准备去打猎的猎人，装备不能少。
把电桥、标准电阻、电流计一一连接好，电源也得接上。
这里有个小贴士：连接的时候要仔细点，别把线搞混了，不然实验结果可能会让你哭笑不得。
3.2 调整电桥连接完毕后，就进入了实验的高潮部分！打开电源，然后慢慢调节可调电阻。
这个过程就像是在弹吉他，调音得细心，才能发出好听的旋律。
每调一调，就得看看电流计的指针，找个平衡点。
哎，这个平衡点可不容易找，得小心翼翼，不能急。
一旦找到那个“心跳”的平衡点，咱们就可以根据电桥的公式计算出未知电阻的值了。
说实话，看到那串数字的时候，心里那个高兴啊，仿佛自己中了彩票！4. 实验结果与讨论经过一番折腾，我们得出了电阻的值。
看着这个数字，真是如释重负。
通过这次实验，我不仅学到了如何用单臂电桥测电阻，还感受到了一种成就感，仿佛自己在科学的海洋里遨游，捞到了“珍珠”。
《用单臂电桥测电阻》课件
思考
1. 增加实验环节
实验中应注重培养学生的实践能力和分析 问题的能力，鼓励他们独立思考和解决问 题。
可以设计更多相关实验，如不同阻值和不 同量程的电阻测量，以增强学生对单臂电 桥测电阻的理解。
2. 引入现代测量技术
3. 加强数据处理分析训练
例如使用数字万用表代替模拟万用表进行 测量，以提高测量精度和效率。
《用单臂电桥测电 阻》ppt课件
目 录
• 引言 • 单臂电桥介绍 • 实验操作步骤 • 实验结果分析 • 实验总结与思考
01
引言
目的和背景
目的
通过单臂电桥测量电阻，掌握电 桥的基本原理和应用。
背景
单臂电桥在电子测量和科学实验 中具有广泛的应用，了解其原理 和操作方法对于相关领域的学习 和研究至关重要。
02
03
电阻箱
可调节电阻值的电阻器。
检流计
用于检测电桥是否平衡。
04
被测电阻
需要测量的电阻。
单臂电桥的工作原理
01
当电源接通后，电桥开始工作， 通过调节电阻箱的电阻值，使得 检流计无电流通过，此时电桥达 到平衡状态。
02
在平衡状态下，被测电阻的阻值 可以通过电阻箱的电阻值和检流 计的灵敏度计算得出。
电桥平衡的条件
电桥平衡时，检流计无电流通过，此 时被测电阻的阻值等于电阻箱的电阻 值乘以检流计的灵敏度。
电桥平衡的条件是：相对臂的电阻值 相等或相差极小，从而导致电桥两端 的电压相等或相差极小。
03
实验操作步骤
实验器材准备
总结词
确保完备的实验器材
详细描述
在实验开始前，需要准备好所有必要的实验器材，包括单臂电桥、电阻箱、电 源、导线、测量仪表等。确保所有器材都处于良好的工作状态，并按照要求正 确连接。
直流单臂电桥测量电阻的步骤
直流单臂电桥测量电阻的步骤1. 引言直流单臂电桥是一种常用的电阻测量仪器，主要用于精确测量电阻值。
在各种工业和科学应用中，电阻的准确测量是至关重要的。
本文将详细介绍直流单臂电桥测量电阻的步骤，以及一些注意事项和技巧。
2. 原理介绍在介绍测量步骤之前，我们先来了解一下直流单臂电桥的基本原理。
直流单臂电桥通常由电源、电阻、电流表和电压表组成。
其工作原理根据电阻和电流之间的欧姆定律和功率定律，通过测量电流和电压的比值来计算电阻值。
3. 测量步骤步骤一：连好电路1.将电源连接到电桥的输入端，并确保电源的极性正确。
2.将测量电阻的两端分别连接到电桥的两个插座上。
3.将电流表连接到电桥的输出端，用于测量流过测量电阻的电流。
步骤二：调节电桥平衡1.打开电源，并调节电源的电压使其达到标准值。
2.通过调节电桥的零位调节器，使电桥无输出。
3.调节电桥的灵敏度调节器，使电桥接近平衡状态。
步骤三：测量电阻值1.关闭电源开关，使电流开始流过测量电阻。
2.同时观察电压表和电流表的读数，并记录下来。
3.根据电阻的性质和电流、电压的关系，计算出待测电阻的阻值。
4. 注意事项和技巧•在进行测量之前，确保仪器的连接正确且稳定。
•在调节电桥平衡时，需要耐心和细心，小心调节器件，避免产生误差。
•根据实际情况，调节电源的电压和电桥的灵敏度，以使电桥接近平衡状态。
•在测量过程中，尽量减小外部干扰和误差，保证测量的准确性。
•可以进行多次测量并取平均值，以提高测量结果的可靠性和精确性。
5. 结论直流单臂电桥是一种常用的电阻测量仪器，通过测量电流和电压的比值可以准确计算电阻值。
这种测量方法简单、快速、有效，并且可以满足精确测量的要求。
以上就是直流单臂电桥测量电阻的详细步骤和一些注意事项和技巧。
希望本文对您理解电阻测量方法有所帮助。
祝您在实际操作中能够取得准确的测量结果！。
用单臂电桥测电阻接线（范文5篇）
用单臂电桥测电阻接线（范文5篇）以下是网友分享的关于用单臂电桥测电阻接线的资料5篇，希望对您有所帮助，就爱阅读感谢您的支持。
《用单臂电桥测电阻接线范文一》单臂电桥测电阻1、自组电桥测电阻（1）用万用表测出待测电阻的粗估值。
(约为550欧姆) （2）采用回路接线法连接电路（先接四个电阻组成的电桥回路，然后再接干路，最后接入已经机械调零的检流计），通电前要完成的设置：将滑线变阻器放到最大阻值的位置，将R1、R2均调为100.0欧姆，Rs调节为550欧姆，电源电压最好不大于5V。
（3）接通电源，调节标准电阻Rs的值使检流计指针指向零位置，即电桥平衡，记录此时的标准电阻值Rs。
（4）保持R1=R2=100.0欧姆不变，调换标准电阻和待测电阻的位置，再次调节电桥平衡，记录标准电阻值Rs’。
（5）计算得到待测电阻值Rx=（Rs*Rs’）1/2。
2、分析比率臂值R1/R2对电桥灵敏度的影响（1）确定比率臂为1:1，调节标准电阻Rs使电桥平衡，然后改变标准电阻一个小的增量ΔRs，观察检流计的偏转格数Δn，并将标准电阻值Rs、标准电阻小的增量ΔRs、检流计的偏转格数Δn记入表中。
（2）改变比率臂为1:5，在通电之前先将各电阻箱的值作相应比例的改变（满足关系Rs：Rx=R1：R2），然后再通电调节标准电阻值Rs使得电桥平衡。
改变标准电阻一个小的增量ΔRs，观察检流计的偏转格数Δn，并将标准电阻值Rs、标准电阻小的增量ΔRs、检流计的偏转格数Δn记入表中。
（3）改变比率臂为1:10，重复上述步骤（2）的操作过程。
3、测量热敏电阻的温度特性（1）熟悉箱式电桥面板各按键和旋钮代表的物理量，如比例臂档位选择旋钮对应R1：R2、比较臂的四个选择旋钮之和对应Rs，检流计外接，选择1000微安的量程（注意读数）等，Rx两个接线柱对应的是待测电阻，B、G的按键分别对应电源和检流计是否接入接通，按下表示接通，弹出表示断开。
（2）绘制定标曲线。
用单臂电桥测量中值电阻要点
实验步骤 1 清点主要仪器： 2 按图测量电路安置仪器，连接电路 3 利用自搭电桥测量电阻三次并测量电桥的灵敏度 4 利用交换法测三次电阻，计算平均值； 5 利用箱式电桥测量一批同规格电阻产品的阻值，并计算测量不确定度。
3．实验装置 （１）箱式电桥：其面板和电路结构见图。
说明： (a)． 图3中电桥左下角的三个接线柱用来使检流计处于工作或短路状态的转换，有一个短路用的金属片，当检流计工作时，金属片应接在中、下两个（“外接”）接线柱上，使电路能够连通；当测量完毕时，金属片应接在上、中两（“内接”）接线柱上，检流计被短路保护。 (b)． 电桥背后的盒子里装有三节1号干电池，约4.5伏。当某个实验测量所需要的电源，比内接电源大或者小，就用外接电源，接在外接电源接线柱(7)上。(同时要取出内装干电池)。 (c)． 比例臂(8)由R1和R2两个臂组成，R1/R2之比值直接刻在转盘上；当该臂旋钮旋在不同的位置时，R1、R2各有不同的电阻值，组成七档不同的比值 K(0.001，0.01，0.1，1，10，100，1000)。 (d)．比较臂(9)由四个不同的电阻档(×1，×10，×100，×1000)所组成。 （e）．在测量时，要同时按下按钮G、B，要注意，先按G，后按B。
单臂电桥不能测量小电阻的原因
