大金R22冷媒多联机分歧管尺寸表
冷媒管尺寸R22
室外机的容量区分 液管 气管 <=16KW 16-30KW 30-50KW 50-85KW <=9.0KW 9.0-16KW 16-21KW 21-35KW 35-50KW 50-68KW YDOH80 YDOH100 YDOH120 室外机与第一分歧管之间 Φ12.7*1.0 Φ28.58*1.2 分歧管与分歧管之间 Φ9.52*0.8 Φ12.7*1.0 Φ15.88*1.0 / YDOH140 Φ15.88*1.0 Φ34.90*1.4 YDOH160
室外机的容量区分
该分歧管 后所连接 的室内机 的总容量
该分歧管 后所连接 的室内机 的总容量
YDOH260-300 YDOH320-340 YDOH360-480 YDOH180 YDOH200 YDOH220 YDOH240 并联室外机与分歧管之间 液管 Φ15.88*1.0 Φ19.05*1.2 Φ22.23*1.2 气管 Φ34.90*1.4 Φ41.3*1.6 Φ54.1*1.7 分歧管与分歧管之间 Φ9.52*0.8 <=16KW Φ12.70*1.0 16-30KW 液管 30-50KW Φ15.88*1.0 Φ19.05*1.2 50-85KW / / Φ22.23*1.2 >85KW / / / / / / Φ15.88*1.0 <=9.0KW Φ19.05*1.2 9.0-16KW Φ25.40*1.2 16-21KW Φ28.58*1.2 21-35KW 气管 Φ34.90*1.4 35-50KW Φ38.1*1.4 50-68KW / / Φ41.3*1.6 68-90KW / / / / / / Φ54.1*1.7 >90KW / / / / 分歧管与室内机之间 Φ6.35*0.8 <=4.7KW 液管 Φ9.52*0.8 >4.7KW Φ9.52*0.KW 气管 Φ15.88*1.0 4.7-8.5KW Φ19.05*1.2 >8.5KW 备注：卡式天花机YDCK12-1B的气管尺寸为Φ9.52*0.8；YDCK18-1B的气管尺寸为Φ12.70*1.0；其余：同上
大金空调多联机系统配管表格
如何选择REFNET接头
·REFNT接头用在从室外机数起的第一个分支外请根据室外机的容量型号,从下表中选择
·请根据REFNET接头下游连接的所有室内机的总容量指数,从下表中选报REFNET 接头,第一个分支处除处
室内机的配管
开式膨胀水箱定压 膨胀水箱有效容积为膨胀水量Vp与调节水量Vt之和
a、膨胀水量：Vp=α*Vc*△t
α——水的膨胀系数，取0.0006；
Vc——系统水容量（L）；
△t——水的平均温差，冷水取15℃，热水取45℃。
估算时膨胀量Vp：冷水约0.1L/Kw；热水约0.3L/Kw。
b、调节水量Vt为补水泵3min的流量，且保持水箱调节水位不小于200mm。
c、最低水位应高于系统最高点0.5m以上。
d、膨胀管应接在循环泵吸入侧总管上，膨胀管上不应有任何截断装置，膨胀管按上表确定。
大金多联机参数表(4页)
大金多联机参数表(4页)Good is good, but better carries it.精益求精，善益求善。
、-^,…、；}：￥~…]|》|&$!￥~~]^}[&(?>2重尺型配面电路电丝熔重纹水气液尺转静风尺（制制电容热容电数平台观区心出害制出要制口出心，出要制位置型内格规配择根气丝选来值得音集四、处机距是面得收一正距是面值记本一影声反周，态安。
内消是运中样℃℃温室：内℃外，：内电线电制制范充名冷重气液尺管运间转转静尺风制制电容制容定电方数台景公观出区中位置匹型-------------------------------------------室外机型号 RUXYQ24ABRUXYQ42ABRUXYQ46AB匹数HP 244246安装位置及位号保卫控制中心要害区出入口HYG-0500-OU-1综合办公楼观景平台HYG-6500-MY-Y08 综合办公楼观景平台HYG-6500-MY-Y09数量 台 1 1 1 组合方式 12+12 20+22 8+16+22 电源三相50Hz 380V*1额定制冷容量 kw 61.5 117.5 128.9 *2额定制热容量 kw 69 132 144 额定耗电量 制冷 kw 20.2 36.7 38 制热kw 18.7 35.2 36.4 风扇风量 m3/min 271 261+271 162+260+271 机器尺寸 mm 1657*1240*7651657*1240*765+ 1657*1240*7651657*930*765+ 1657*1240*765+ 1657*1240*765机外静压 Pa 81 *3运转音正面运转音 dB(A) 63 66 66 四面运转音 dB(A)666969℃℃℃*2 室内温度：20℃DB/室外温度：7℃DB，6℃WB。
*3 本样本中记载的运转音是在消音室内测得。
在实际安装状态中，因受周围噪音及反射声的影响，一般要高于本样本的记载值。
分歧管型号
大金分歧管型号：R22冷媒：11T、18T、37T、40T、75TR410A冷媒：22T、33T、72T、73T美的分歧管型号：R22冷媒：BY51、BY101、BY2102、BY103、BY104、BY105R410A冷媒：FQZHN01、FQZHN02、FQZHN03、FQZHN04、FQZHN05格力分歧管型号：R22冷媒：FQ01、FQ02、FQ03、FQ04R410A冷媒：FQ01A、FQ01B、FQ02、FQ03、FQ04麦克维尔分歧管型号：Y1、Y2、Y3、Y4、Y5、Y6、Y7日立分歧管型号：R22冷媒：52S、102S、152S、162S、202S、242S、302SR410A冷媒：102SN、162SN、242SN、302SN三菱重工分歧管型号：DIS22-1、DIS180-1、DIS371-1、DIS540-1海尔奥运风分歧管型号：B335A、B506A、B730A、B1350A东芝分歧管型号：55E、105E、205E、305E大金分歧管：22T/33T/72T/73T/11T/17T/18T/37T/40T/75T/东芝分歧管：BY55E/BY105E/BY205E/BY305E/日立分歧管：E-102SN/E-162SN/E-242SN/E-302SN/格力分歧管：FQ01A/FQ01B/FQ02/FQ03/GFQ04/FQ05美的分歧管：FQZHN01/FQZHN02/FQZHN03/FQZHN04/FQZHN05/FQZHN06 麦克维尔分歧管：MDS-Y1/MDS-Y2/MDS-Y3/MDS-Y4/MDS-Y5/MDS-Y6三菱重工分歧管：DIS22-1/DIS180-1/DIS371-1/DIS540-1三菱电机分歧管：Y102S-G/Y102L-G/Y202-G/Y302-G/富士通分歧管：BP54/BP090/BP180/BP567/CP567/三星分歧管：Y1509*/Y2512*/Y2812*/Y2815*/Y3119*/Y3819*/约克分歧管：YL1B/YG1B/YL2B/YG2B/YL3B/YG3B/YL4B/YG4B海尔分歧管：B335A/B506A/B730A/B1350A/HZG-20A/HZG-30A/三洋分歧管：RP160AG/RP680AG/RP1350AGLG分歧管：AARBN01620 /AARBN03320/ AARBN07120 /AARBN14520特灵分歧管：TR4022TA /TR4033TA /TR4072TA/ TR4073TA/4135TA松下分歧管：CZ-H2H16AX/CZ-H2H68AX奥克斯分歧管：DRV-100/DRV-100/DRV-100/DRV-100小天鹅分歧管：GX09/GX19/GX39。
大金多联机配管

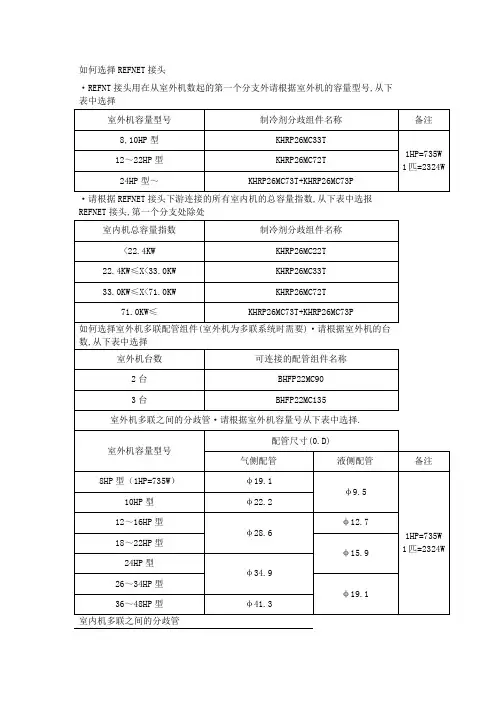

如何选择REFNET接头
·REFNT接头用在从室外机数起的第一个分支外请根据室外机的容量型号,从下表中选择
·请根据REFNET接头下游连接的所有室内机的总容量指数,从下表中选报REFNET接头,第一个分支处除处
室内机的配管
开式膨胀水箱定压膨胀水箱有效容积为膨胀水量Vp与调节水量Vt之和
a、膨胀水量：Vp=α*Vc*△t
α——水的膨胀系数，取0.0006；
Vc——系统水容量（L）；
△t——水的平均温差，冷水取15℃，热水取45℃。
估算时膨胀量Vp：冷水约0.1L/Kw；热水约0.3L/Kw。
b、调节水量Vt为补水泵3min的流量，且保持水箱调节水位不小于200mm。
c、最低水位应高于系统最高点0.5m以上。
d、膨胀管应接在循环泵吸入侧总管上，膨胀管上不应有任何截断装置，膨胀管按上表确定。
多联机冷媒管尺寸
室内机主配管尺寸选定：
注意：1）A表示：配管下游内机（从该配管的至最后一台内机之间所有内机）的能力之和。
2）第一分歧管以外机总能力为准，其他分歧管不得大于第一分歧管。
3）与主配管相连的分歧接口尺寸若与主配管尺寸不符，续作适当转换。
室外机本身接口尺寸：
室外机主管尺寸：
注意：1）表中所有配管指气管+液管等效管长之和。
2）请根据上表选择室外机连接配管管径，如果超配，出现主配管大于主管的情况，则按照就大原则选择较大值的主管和主配管。
大金多联机参数表(表格借鉴)
表格详d1室外机型号 RUXYQ24ABRUXYQ42ABRUXYQ46AB匹数HP 244246安装位置及位号 保卫控制中心要害区出入口HYG-0500-OU-1综合办公楼观景平台HYG-6500-MY-Y08综合办公楼观景平台HYG-6500-MY-Y09数量 台1 1 1 组合方式 12+1220+228+16+22 电源三相50Hz 380V*1额定制冷容量 kw 61.5 117.5 128.9 *2额定制热容量 kw 69 132 144 额定耗电量 制冷 kw 20.2 36.7 38 制热kw 18.7 35.2 36.4 风扇风量 m3/min 271 261+271 162+260+271 机器尺寸 mm1657*1240*7651657*1240*765+ 1657*1240*7651657*930*765+ 1657*1240*765+ 1657*1240*765机外静压 Pa81 *3运转音 正面运转音 dB(A) 63 66 66 四面运转音 dB(A)66 69 69 夜间静间运转 dB(A)40 43 45 现场配管尺寸 液管 mm Ф15.9 Ф19.1 Ф19.1 气管 mmФ28.6 Ф38.1 Ф38.1 重量 kg322 644 796 冷媒名称R410A 自带填充量 kg13.627.232.1表格详d 2运转范围制冷 ℃DB -5～50℃ 制热 ℃WB -20～15.5℃*4最大熔丝电流 MFA A 50 100 100 *4最小线路电流 MCA A 46 89.6 90 ℃℃℃*2 室内温度：20℃DB/室外温度：7℃DB ，6℃WB 。
*3 本样本中记载的运转音是在消音室内测得。
在实际安装状态中，因受周围噪音及反射声的影响，一般要高于本样本的记载值。
正面运转音是在距离主机正面一米处收集而得，四面运转音是在距离主机一米处的前、后、左、右四点收集运转音换算而得的平均值。
关于规范分歧管及铜管管径计算的通知
关于规范多联机分歧管、模块间连接组件使用的通知【编号：（0712）JSTZ-14-10】各销售公司：为简便工程选用和定购多联机分歧管、模块间连接组件，我司将此类配件进行了改进，新的分歧管和模块间连接组件按照以下规定选用：分歧管的选用：R22多联机组Y型分歧管选型：下游室内机容量合计(X) 型号Y型分歧管X≤90 FQ01A 90<X≦180 FQ01B 180<X≦335 FQ02 335<X≦784 FQ03 784<X≦1350 FQ04 1350< X FQ05R410A多联机组Y型分歧管选型：下游室内机容量合计(X) 型号Y型分歧管X≤200 FQ01A 200<X≦300 FQ01B 300<X≦700 FQ02 700<X≦1350 FQ03 1350<X FQ04模块间连接组件的选用：R22系列：说明型号20~33.5KW容量室外机（最多三模块并联）模块对应组件ML0145~64KW容量室外机(最多三模块并联)模块对应组件ML02R410a系列：说明型号20~50.4KW容量室外机（最多三模块并联）模块对应组件ML01原有老型号分歧管FQ01、FQ01Na、FQ02Na、FQ03Na、FQ04Na不再生产，其库存产品可以按照原选用原则（具体可查看2007版《格力中央空调设计选型手册》（上册））继续使用，请各地优先销售库存分歧管！R22制冷剂配管尺寸4.1 室外机至第1分歧间的配管（主管）尺寸由室外机容量代码来确定室外机至第1分歧间配管尺寸R22制冷剂系统室外机容量C 气管(mm) 液管(mm)C≤80 φ15.9 φ9.5280<C≤180 φ19.05 φ12.7180<C≤224 φ25.4 φ12.7224<C≤335 φ28.6 φ12.7335<C≤504 Φ34.9 Φ15.9504<C≤784 Φ41.3 Φ19.05784<C≤1005 Φ41.3 Φ22.21005<C≤1350 Φ54.1 Φ22.21350<C≤1500 Φ63.5 Φ25.41500<C≤1800 Φ69.9 Φ25.44.2 分歧部至分歧部间的配管（分歧管）尺寸根据下游所接室内机容量选定。
