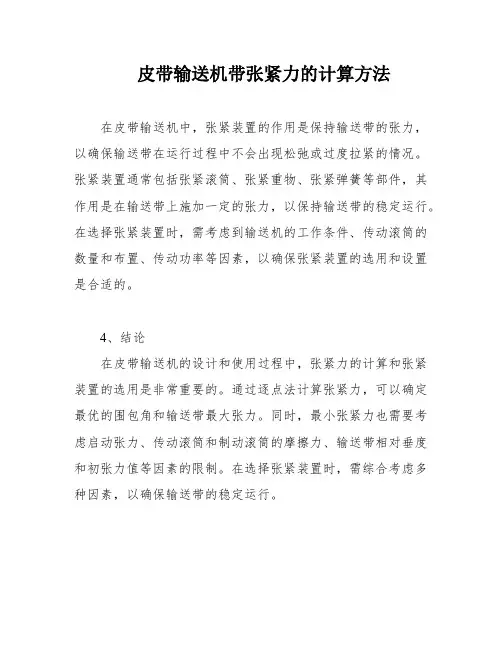

皮带输送机带张紧力的计算方法
皮带输送机带张紧力的计算方法
在皮带输送机中，张紧装置的作用是保持输送带的张力，以确保输送带在运行过程中不会出现松弛或过度拉紧的情况。
张紧装置通常包括张紧滚筒、张紧重物、张紧弹簧等部件，其作用是在输送带上施加一定的张力，以保持输送带的稳定运行。
在选择张紧装置时，需考虑到输送机的工作条件、传动滚筒的数量和布置、传动功率等因素，以确保张紧装置的选用和设置是合适的。
4、结论
在皮带输送机的设计和使用过程中，张紧力的计算和张紧装置的选用是非常重要的。
通过逐点法计算张紧力，可以确定最优的围包角和输送带最大张力。
同时，最小张紧力也需要考虑启动张力、传动滚筒和制动滚筒的摩擦力、输送带相对垂度和初张力值等因素的限制。
在选择张紧装置时，需综合考虑多种因素，以确保输送带的稳定运行。
1.保证传动滚筒分离点处的输送带具有足够的张力，以满足摩擦传动的要求。
2.确保输送带在最小张力点的张力满足垂直限制条件。
3.满足输送带张力引起的弹性伸长所需的拉紧行程。
4.补偿输送带的永久伸长。
5.为输送带接头提供必要的行程。
在布置拉紧装置时，需要考虑以下因素：
1.传动滚筒分离点处的张力应该足够，以确保摩擦传动的正常运行。
2.输送带在最小张力点的张力应满足垂直限制条件，以确保输送带的正常运行。
3.拉紧行程应足够，以满足输送带张力引起的弹性伸长要求。
4.应该补偿输送带的永久伸长，以确保输送带的正常运行。
5.为输送带接头提供必要的行程，以便进行维护和更换。
带式输送机张紧力的简便算法
第３３卷 ２００５年第６期６７Mining & Processing Equipment６７连续输送带式输送机张紧力是胶带可靠运行的基本保证之一，具有保证胶带必需的张力、防止打滑和胶带垂度过大的作用。
带式输送机张紧力不足会出现打滑现象，严重时会磨断胶带，造成重大损失。
一般张紧力计算首先要确定胶带总阻力，通过阻力确定圆周驱动力及特性点张力，但确定实际运转带式输送机的张紧力时，由于承载分支阻力的分析、计算复杂，参数确定困难，本文介绍一种简便算法，具体如下。
１带式输送机受力分析带式输送机的基本布置形式见图１，由于其设计准则存在着模糊性，实际计算张紧力时，根据的是侧型简单带式输送机的基本资料，因此，下面有关力的分析、计算以侧型简单带式输送机为依据。
由于带式输送机属于粘弹性体，在运行中，发生刚性位移和弹性位移，胶带正应力与线应变呈曲线关系，因此各点的张力是不同的，侧型简单带式输送机的张力是由相遇点到分离点，即 Ｄ →Ａ 点逐渐变小，根据逐点计算法，胶带张力由Ａ 至 Ｂ、Ｃ、Ｄ 点是逐点增加，且 Ａ 点为回程分支张力最小点，Ｃ 点为承载分支张力最小点，Ｄ 点为带式输送机最大张力点，Ｄ、Ａ 两点张力差就是输送机牵引力。
带式输送机基本上受 ３ 种力的作用：圆周驱动力 Ｆｕ、拉紧力 Ｆ０ 和阻力。
Ｆｕ 和 Ｆ０ 可见图 １，但阻力比较复杂，阻力之和∑Ｆ 阻 在数值上等于圆周驱动力，方向与之相反，具体包括主要阻力ＦＨ、附加阻力ＦＮ、主要特种阻力ＦＳ１、附加特种阻力 ＦＳ２ 和倾斜阻力Ｆｓｔ。
在 ５ 种阻力中，ＦＨ、ＦＮ 是所有带式输送机都有的，ＦＳ１、ＦＳ２ 和 Ｆｓｔ的计算需要根据输送带的实际侧型及附属装备情况具⑵ ＳＫ 型径向双作用水环式真空泵，具有结构先进、工作可靠、性能稳定、寿命长、高效节能等优点，且有在中等和较高真空度条件下抽气量大且节能的特点，其性能非常适合选矿厂真空过滤机的工作要求，值得推广应用。
皮带机综合保护安装标准(2020.4.3)
皮带机综合保护装置安装标准太原市梗阳实业集团有限公司麦地掌煤矿二0二0年四月三日皮带机综合保护装置安装标准一、带式输送机需安装的保护1、装设防打滑、跑偏、堆煤、撕裂等保护装置，以及温度、烟雾监测装置和自动洒水装置。
2、应当具备沿线急停闭锁功能。
3、主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。
4、倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动且必须装设防超速保护装置。
5、在大于16°的倾斜井巷中使用带式输送机，应当设置防护网，并采取防止物料下滑、滚落等的安全措施。
6、机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。
行人跨越带式输送机处，应当设过桥。
二、各种保护的作用与安装位置：1.防打滑保护装置防打滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
当输送带速度在10s内均在50%～110%Ve(Ve为额定带速)范围内，正常运行；输送带速度小于50%Ve或大于110%Ve时，保护装置报警，同时停止带式输送机的运行。
磁铁式：防滑保护装置应将磁铁安装在从动滚筒或导向滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。
滚轮式防滑保护：传感器安装在机头部下胶带上面平行段，主要适用于固定式带式输送机。
2.跑偏保护装置跑偏保护装置的作用是，在输送带发生跑偏触及跑偏开关时，跑偏保护动作使输送机自动停机并报警。
防跑偏装置应安装在距离槽形托辊端部边缘20～50mm范围内，用厚8mm铁板做架，螺栓固定，并且15米范围内应无机械防跑偏。
（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时（探杆转动至动作角度30°时），跑偏开关动作，经过5～10s延时后主机将自动切断电源，实现跑偏保护。
（2）在用的主要带式输送机，中间部分安装自动纠偏装置，当胶带出现跑偏时，自动纠偏装置发生偏转，使胶带自动复位；各顺槽内带式输送机安装防跑偏抗轮，以阻碍皮带跑偏。
皮带机输送能力、电机功率计算
皮带机输送能力、电机功率计算皮带机机功电计率目算前设在计中除了在较，长输送的中机用逐利点计法其算率外功常，用简易采计法。
算法此考虑了实际使用中的许多到因，其素计结算与实果际情况接。
(近)驱1滚筒轴功动率k(W的计算 N)=[K轴LV+1KQL+ξ_(2.002073HQ])KK3+4∑N式，中K1VL-输机送载空行运功率kW)( K;2Q-水L平输送料物的功率kW)( ;.000273Q-垂直提H升料的功率物kW)(向上输送，取()+,号下向送输取()-;号 K1工作境托辊阻力系环数 (动轴滚承) 030 400500 宽B 带mm)(6 508 0 0100 符0 号K L 1VK 2Q H 3K 4 ξ KN ∑义意输送空机运行载的率系功，与数宽和带托的阻辊力系有关数，见1表输送机水平投长影度输送带速度线物料平水送的功输系率，与托数阻辊力数有关系，见1 物表的料送量输倾斜送输时物料的垂提升高直(度用若卸料小车则，应包它使物括提升料的高度) 与输机水平投影送长有关度系数，见的2表与送输机置布形式关有的系数，表见3向上送输料物时，ξ 1=,向下输送物料时，ξ -= 卸1装料置清、器等的扫附功率加∑N。
N=1N++N23+N+4N5 结论：N轴 kWkW /th mm /s 单位m 数据 00061 4..30.35 00.00401 9.51 .2 512. 5 110 .0042686 4送机输置布式直形或凹线弧向转 K 14K2 102 1040 0型 0平.0180 0.30 500.40 0800.16 00.07 04.0 0.1018 0.31901 .0032表清1、洁干燥槽型002 0..0040.0 53 0.0060 07008. 02.11 00.013 5.0012 20.255 0少灰量尘、正湿度常平型 0.02 5 0.0050. 00660. 0340 .00013 .00173 00.91 1.020650.0 133 型槽 .0300 .006 .0008 .00 100.12 40.105 60.202 90.3108 .0380 大3灰尘、湿度量高平型偏.005 3.0070 .0090 5.0017 10.104 4.0109 0.2208 60.307 0.0416649.__215;1015- .54__215;10-556 .821__215;05 8-.1__215;710- 955.__215;51-50表2送输机水平投长影度L()m≤15 K 3.215 1530_1 .1 20_453 .01 54_gt; 5.102表3凸弧向转近部头.016中间 1.0 4近尾部 106 .部传动尾 .10 8垂有直张装置紧1.06单侧式梨料器卸：1=N(.01Q1)Bχ_符号 BQ χ(kW 注意):由若式计得到的功算小于0.4率Wk,则0.取k4。
带式输送机自动张紧装置设计毕业论文概要
带式输送机⾃动张紧装置设计毕业论⽂概要中国⽯油⼤学（北京）现代远程教育毕业设计（论⽂）带式输送机⾃动张紧装置设计姓名：学号：性别：专业: 机械设计及其⾃动化批次：电⼦邮箱：联系⽅式：学习中⼼：指导教师：带式输送机⾃动张紧装置设计摘要带式输送机试⾼强⼒、⼤运量、⼤功率的现代化⼤型运输设备，在国民经济中发挥着重要作⽤。
带式输送机已成为我国煤矿井下连续运输系统的主要运输设备之⼀，它不仅具有⼤落差、连续性、⾼效性、长距离、⼤运量的特点，⽽且实现⾃动化集中控制⼴泛应⽤于煤炭、冶⾦等多个⼯作领域。
输送机试橡胶和纤维织品两者复合⽽成的制品，在应⽤中的重锤张紧装置，在运⾏⼀段时间后，重锤会⾃动下降⼀段距离使输送带变长发⽣蠕变，使传送带变长⽽松弛。
带式输送机的张紧装置使输送带不会发⽣打滑现象。
本⽂通过对带式输送机张紧装置的分析，指出当前张紧装置存在的缺陷，对张紧装置的原理及结构进⾏了改进设计。
设计张紧装置主要由张紧绞车系统、液压系统、电⽓控制系统等部分组成。
由于电流和负载之间存在线性⽐例关系，根据驱动电流来识别输送带上荷载量，利⽤电流与⼒双反馈动态系统，通过检测电流量的变化⽽控制⽐例溢流阀的溢流，从⽽控制系统的压⼒，使输送带产⽣相应的张紧⼒，使胶带的张紧⼒随捕捉驱动电机电流的变化⽽变化，时刻使交胶带的张紧处在⼀个动态控制的过程，保证输送带正常运⾏的必要张⼒，防⽌打滑。
关键词：⾃动张紧装置；带式输送机；动态控制⽬录第⼀章绪论 (1)1.1概述 (1)1.2张紧装置的发展状况 (2)1.3研究的意义 (2)第⼆章动态分析 (3)2.1动态张紧装置的系统的结构框图机液压系统框图 (4)2.1.1 系统结构机⼯作原理 (4)2.1.2 液压系统的结构机⼯作原理 (5)2.1.3 张紧装置的特点及功能 (6)2.2带式输送机张紧⼒的计算 (6)2.2.1 主要参数的确定 (6)2.2.2 相关计算 (6)2.3张紧绞车的卷筒设计 (7)2.3.1 钢丝绳的选择 (7)2.3.2 卷筒及配件尺⼨参数设计 (7)第三章控制系统动态模型建⽴ (9)3.1功率放⼤器的传递函数 (9)3.2⽐例电磁衔铁及先导阀芯等平移组件的传递函数 (10)3.3溢流阀的传递函数 (11)3.3.1先导液阻⽹络和主阀控腔的传递函数 (11)3.3.2主阀运动及其增益的传递函数 (12)3.3.3 主阀进⼝管路容腔的压缩效应和流量的平衡关系 .. 12 3.4液压缸的传递函数 (13)3.5负载的传递函数 (14)第四章控制系统仿真 (15)4.1选择仿真⼯具 (15)4.2系统的闭环传递函数 (15)4.3系统稳定性分析： (16)第五章总结 (17)致谢 (18)参考⽂献 (18)第⼀章绪论1.1概述带式输送机经过近两个世纪的发展，已从最初的⼩型运输⼯具发展成为具有⾼强⼒、⼤运量、⼤功率的现代化⼤型运输设备在国民经济发挥着重要的作⽤。
带式输送机液压张紧装置说明书
带式输送机液压紧装置说明书目录1 概述1.1液压绞车式自动紧装置能够满足的功能 (4)1.2输送机及紧装置基本的布置形式 (4)2 主要设计参数及方案确定2.1 主要设计要求 (4)2.2 方案选定 (5)2.3 确定系统主要参数 (6)2.4 液压缸的主要参数 (7)2.5 液压缸的类型和安装形式 (10)2.6 活塞杆的设计 (10)2.7密封圈、防尘圈的选用 (14)3 确定液压泵及配套电机3.1 液压泵的选用 (14)3.2 液压泵的分类 (14)3.3选用液压泵的原则和根据 (15)3.4 液压泵的主要性能参数 (15)3.5 电动机的选用 (16)4 确定液压系统元件、辅件4.1液压系统中液压元件选取 (17)4.2过滤器的选用 (20)4.3 液压管路的设计 (21)4.4 蓄能器的选用 (22)5 油箱的设计5.1油箱的用途和分类 (23)5.2油箱的构造和设计要点 (24)5.3油箱容积确定 (25)6 液压工作介质的选用6.1对液压工作介质的主要要求 (26)7 液压系统的安装、使用和维护7.1 液压系统的安装 (27)7.2 液压元件的安装 (31)7.3管路的安装与清洗 (32)7.4 试压 (32)7.5 调试 (32)7.6 系统的使用和维护 (33)7.7 液压系统常见故障诊断与排除 (35)结论 (36)参考文献 (36)1 概述1.1液压绞车式自动紧装置能够满足的功能：（1）启动时紧力和稳定运行时紧力可根据带式输送机力的需要任意调节。
（启动时紧力是运行紧力的 1.1----1.5倍）一旦调定后，按预定的程序自动工作可保证输送带在各种工况下受力最小；（2）响应速度快。
带式输送机启动速度快，液压绞车式自动紧装置能够及时补偿输送带和吸收波动能量，使靠近驱动滚筒下分支输送带由于突然松弛伸长而引起的弹性震动大大降低，减少打滑和断带事故的发生；（3）结构紧凑，安装方式灵活，所需安装空间小，取消煤矿井下为放置紧装置专设的硐室，大大节约基建投资。
带式输送机保护安装要求
《煤矿安全规程》第三百七十四条采用滚筒驱动带式输送机运输时，应遵守下列规定：(一)采用非金属聚合物制造的输送带、托辊和滚筒包胶材料等，其阻燃性能和抗静电性能必须符合有关标准的规定。
(二)必须装设防打滑、跑偏、堆煤、撕裂等保护装置，同时应当装设温度、烟雾监测装置和自动洒水装置。
(三)应当具备沿线急停闭锁功能。
(四)主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。
(五)倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动装置且必须装设防超速保护装置。
(六)在大于16°的倾斜井巷中使用带式输送机，应当设置防护网，并采取防止物料下滑、滚落等的安全措施。
(七)液力偶合器严禁使用可燃性传动介质(调速型液力偶合器不受此限)。
(八)机头、机尾及搭接处，应当有充分照明。
(九)机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。
行人跨越带式输送机处，应当设过桥。
（十）输送带设计安全系数，应当按下列规定选取：1、棉织物芯输送带，8～9。
2、尼龙、聚酯织物芯输送带，10～12。
3、钢丝绳芯输送带，7～9；当带式输送机采取可控软启动、制动措施时，5～7。
滚筒驱动带式输送机保护、安全设施安装标准：1、防打滑保护现在咱们使用的有磁铁式、滚轮式和管式防滑保护三种，其中（1）磁铁式防滑保护：安装方法：一般将磁铁安装在从动滚筒的侧面，速度传感器安装在与磁铁相对应的支架上。
保护原理：当驱动滚筒转动胶带不转或转动慢（即皮带出现打滑）时，速度传感器在设定时间内接收不到磁铁的信号，保护主机即视为皮带出现打滑，经过一定延时后保护动作停机。
试验方法：可将保护装置磁铁或速度传感器拆下移动位置，相距大于20mm或磁铁与速度传感器错位不对正，皮带停机或不能启动皮带机，说明防滑保护装置动作可靠。
（2）滚轮式防滑保护：安装方法：一般将滚轮安装在机头段的下胶带上面或者上胶带下面。
保护原理：皮带运行时，带动滚轮转动，当驱动滚筒转动胶带不转或转动慢（即皮带出现打滑）时，滚轮不转动或转动速度降低，保护主机在设定时间内接收不到滚轮传感器的信号，保护主机即视为皮带出现打滑，经过一定延时后保护动作停机。
皮带机输送能力计算
皮带机输送能力计算
1.松散物料
带式输送机的生产能力是由输送带上物料的最大截面积、带速和设备倾斜系数决定的。
按公式（1）计算：
Im=Svkρ,kg/s (1)
S1=[l3+(b-l3)cosλ]2×tgθ/6 θ-堆积角，一般为安息角的50%～70% (2)
S2=[l3+(b-l3)/2×cosλ][(b-l3)/2*sinλ] b-有效带宽，m (3)
S=S1+S2 (4)
符号意义单位数据
S 输送带上物料的最大横截面积，按公式（2）（3）（4）计算，填表1得 m2 0.0214 v 带速 m/s 0.89
k 倾斜系数,按表2查取 1
ρ 物料松散密度 kg/m3 450
处理能力m³/h 68.61
结论： Im （T/h) 30.88
表1
符号意义单位数据
l3 中辊长度 m 0.22
b m 0.35 带宽B（mm） 600
λ 槽型承载托辊侧辊轴线与水平线的夹角度 30
θ 堆积角度 34
S1 m2 0.0124
S2 m2 0.0090
表2
"2.成件物品的输送能力
Im=G*v/T
式中，G-单件物品重量，kg；
T-物品在输送机上的间距，m；
v-带速，m/s"
符号意义单位数据
G 单件物品重量 kg 50
v 带速 m/s 0.89
"T
" 物品在输送机上的间距 m 0.5 结论： Im T/h 320.4。
胶带输送机在使用中存在的问题及其解决方法
210在煤矿的开采中，胶带是主要的运输系统，并且应用广泛，回采、采区、主斜井等均要应用到，但是暴露的问题也较多，本文针对存在的问题，总结一些解决方法。
1 问题一及其方法：皮带跑偏胶带传输机在运行过程中，最常见的情况之一就是皮带跑偏。
其中的原因不能一概而论，根据具体情况，要做具体分析。
但需要明确的是，安装尺寸和日常维护是解决这个难题的日常重点工作。
1.1 皮带的尺寸是否精准四个尺寸需要掌握，可以确保皮带安装时的精确性，提早预防此类问题，避免出现打滑现象。
首先是一个水平度，皮带机的头、尾、身的水平；其次是一个重合度，运输中心线和皮带中心线的重合；最后是两个垂直度要掌握清楚，一是皮带中心线和接头处的垂直度，一是运输中心线与滚筒中心线之间的垂直度。
如果在安装时就已经出现了尺寸偏差，这就是“硬伤”了。
若要避免皮带打滑现象，首先就要确保源头上的尺寸的精确性。
1.2 皮带的受力是否均衡在保障皮带尺寸准确的大前提下，其受力不均匀也是导致打滑的一个重要因素。
可以对内力（皮带张紧度）和外力（摩擦力和载荷度）进行检查。
1.3 双向输送机的调整方法针对双向运行的输送机来说，在对上述两个方面进行检查之外，改向滚筒和驱动滚筒应该是作为其检查的重中之重的。
然后再逐项调整托辊和落料点。
在进行调整动作时，应该要动态观察其转向与皮带跑偏的趋势之间的精确关系。
2 问题二及其办法：异常噪音针对这个故障，可以根据产生噪音的部分设备进行逐项检查。
一般来说，产生噪音的设备主要是驱动部分、托辊部分和滚筒部分等三个主要方面。
2.1 驱动噪音一般情况下，安装尺寸的偏差会导致这部分产生有规律有节奏的异常声音。
针对这种问题，联轴器和电机的减速器是要进行调整和必要检查的。
2.2 托辊噪音噪音现象往往还出现在托辊这部分装置上。
而且较长较重的回程托辊更容易产生更强的噪音现象。
造成这种情况下的噪音现象，无非主要是4个原因：不均匀的钢壁厚度；外圆和两端轴的中心孔偏差大、不同心；轴承有损坏迹象；有异物附着在托辊的表面。
带式输送机液压张紧装置说明书
带式输送机液压紧装置说明书目录1 概述1.1液压绞车式自动紧装置能够满足的功能 (4)1.2输送机及紧装置基本的布置形式 (4)2 主要设计参数及方案确定2.1 主要设计要求 (4)2.2方案选定 (5)2.3确定系统主要参数 (6)2.4液压缸的主要参数 (7)2.5液压缸的类型和安装形式 (10)2.6活塞杆的设计 (10)2.7密封圈、防尘圈的选用 (14)3 确定液压泵及配套电机3.1液压泵的选用 (14)3.2液压泵的分类 (14)3.3选用液压泵的原则和根据 (15)3.4液压泵的主要性能参数 (15)3.5电动机的选用 (16)4 确定液压系统元件、辅件4.1液压系统中液压元件选取 (17)4.2过滤器的选用 (20)4.3液压管路的设计 (21)4.4蓄能器的选用 (22)5 油箱的设计5.1油箱的用途和分类 (23)5.2油箱的构造和设计要点 (24)5.3油箱容积确定 (25)6 液压工作介质的选用6.1对液压工作介质的主要要求 (26)7 液压系统的安装、使用和维护7.1液压系统的安装 (27)7.2液压元件的安装 (31)7.3管路的安装与清洗 (32)7.4试压 (32)7.5调试 (32)7.6系统的使用和维护 (33)7.7液压系统常见故障诊断与排除 (35)结论 (36)参考文献 (36)1概述1.1液压绞车式自动紧装置能够满足的功能：（1）启动时紧力和稳定运行时紧力可根据带式输送机力的需要任意调节。
（启动时紧力是运行紧力的1.1----1.5 倍）一旦调定后，按预定的程序自动工作可保证输送带在各种工况下受力最小；（2）响应速度快。
带式输送机启动速度快，液压绞车式自动紧装置能够及时补偿输送带和吸收波动能量，使靠近驱动滚筒下分支输送带由于突然松弛伸长而引起的弹性震动大大降低，减少打滑和断带事故的发生；（3）结构紧凑，安装方式灵活，所需安装空间小，取消煤矿井下为放置紧装置专设的硐室，大大节约基建投资。
带式输送机自动张紧装置设计
优秀设计XXXX大学毕业设计说明书学生姓名：学号：学院：专业：题目：带式输送机自动张紧装置设计指导教师：职称:职称:20**年12月5日毕业设计（论文）任务书一、设计（论文）题目：带式输送机自动张紧装置设计二、专题题目：带式输送机胶带跑偏的原因与治理三、设计的目的和意义：带式输送机主要用于输送煤炭、矿石、沙石、谷物等散装物料。
其在连续装卸条件下能实现连续运输，所以生产率较高；另外皮带传送机结构简单，设备费用低；工作平稳可靠、噪音小，输送距离长，输送量大，能源消耗少；其应用范围相当广泛，遍及矿山、冶金、化工、建筑、轻工、港口和车站货场。
而拉紧装置是带式传送机不可缺少的重要组成部分，它直接关系到带式传送机的安全运行及使用寿命，对于大运量、长距离等大型带式传送机而言更是如此。
到目前为止，在社会生产中有多种皮带拉紧装置得到应用。
以往煤矿井下用带式传送机一般均采用固定绞车拉紧或重锤拉紧，很少见到别的类型。
由于固定绞车拉紧装置只能定期张紧皮带，而皮带的张紧程度往往与操作者的经验有关，经常出现张紧力过大或者过小，并且直接影响到带式传送机的冲击动负荷，所以固定绞车拉紧装置对于传送机的安全及平稳运行极为不利。
因此，我们有必要研制成一种自动型的张紧装置来实现输送机的张紧过程。
四、设计（论文）主要内容：此次设计主要完成以下三方面的工作：（1）液压回路设计。
（2）元件的确定。
包括：油缸的选择和计算，液压油的确定，液压泵的选择及计算，电动机的确定，各种阀类的选择。
（3）主要部件的设计及计算强度校核等。
最终圆满完成毕业设计任务。
五、设计目标：研制成一种自动型的张紧装置来实现输送机的张紧过程。
六、进度计划：20**年3月13日至3月31日进行为期3周的生产实习；4月1日至4月10日完成对设计题目的资料收集与查询；4月11日至4月20日完成对张紧装置总体结构的初步布置；4月21日至5月7日完善张紧装置的设计；5月8日至5月31日进行设计图纸的绘制；6月1日至6月10日进行毕业设计说明书的编写；6月11日至6月20日最后的审稿及说明书和图纸的打印。
粗略估算皮带张紧力
张紧皮带的大致方法V带的张紧力要求通常并不严格，几条简单的原则即可满足大多数的需求。
1、皮带传动最佳张紧力应该是满载时不打滑的最低张紧力。
2、使用的第一天应频繁检查张紧力。
3、此后，定期检测就可以了。
4、皮带过紧会缩短皮带和轴的寿命。
5、保证皮带和皮带轮之间没有任何可能导致打滑的杂物。
6、打滑时，再拉紧些皮带。
精确法设计传动时，最好能够指定使用时的张紧力数据。
很多使用者依赖他们的经验以及上述几条大致方法张紧皮带，但在实际上测量传动中的张紧力已成为惯例。
精确法有很多优点。
例如，可以避免没有经验的人把皮带调得过紧或过松，从而导致皮带和轴的损坏。
即便对于有经验的人，这种方法也可以帮他们获得对于特定传动所需张紧力的感性认识。
这一点在现代的传动中尤为重要，因为每条皮带都需要承担比以前更大的功率。
如果一条皮带需要传递更大的功率，安装时它必须恰当的张紧。
皮带的张紧力应当至少被测量过一次从而得到一个正确时的感性认识，否则对于旧式传动的经验也许会导致现在安装时张紧力不足。
数字测量张紧力的步骤为：1、检测静止时合适的张紧力数值，称为静态张紧力，以便调整传动时的张紧力。
2、测量静态张紧力以便确定它在正确的状态下使用。
注意：对于负载突然变化的惰轮机构或者其他自动张劲装置的不适用此方法。
张紧力测试器使用方法：—66磅(29.9公斤)1. 测量一下跨度(t)2. 将O形圈置于挠度标准点，以下两种置点方法，任选其一：a．读取挠度量程：将O形圈按每1”(25.4mm)跨度对应1/64”(0.4mm)挠度的比例设置挠度点。
b．读取跨度量程：将O形圈按(t)设置位置，O形圈相对应的挠度即为标准值。
3. 将测试器垂直向下压在皮带跨度的中部的位置，将其中一条皮带压到标准点O形圈的下边沿与未压弯的皮带上边沿对齐。
对于只有一条皮带的驱动装置，只要和皮带轮的切线对齐即可。
4. 读取压力的大小。
当测试器受压时，O形圈会向上滑动，并保持位置可供读数，这时读取O形圈下边沿对准的磅/公斤刻度，两根管上的刻度总和即为压力大小(重新使用时须将O形圈退回零点)5. 比较压力和推荐使用的标准范围。
带式输送机拉紧装置的设计与分析
带式输送机拉紧装置的设计与分析【摘要】拉紧装置是带式输送机不可缺少的重要组成部分，它直接关系到带式输送机的安全运行及使用寿命等。
拉紧装置形式众多，如何合理选择带式输送机的拉紧装置就显得很重要，本文详细分析了各种拉紧装置的结构形式、原理及使用的场合，为带式输送机拉紧装置的设计提供参考。
【关键词】皮带机拉紧装置设计1 引言随着我国国民经济的发展，带式输送机在煤炭、电力、建材、钢铁、化工等领域越来越广泛的被使用。
输送机在运行一段时间后都有可能使输送带变长、变形等，输送带的变长由弹性伸长和永久伸长组成。
所以，需要采用拉紧装置来克服由于输送带变长而带来的缺陷。
拉紧装置是带式输送机不可缺少的重要组成部分，它直接关系到带式输送机的安全运行及使用寿命等。
带式输送机拉紧装置在带式输送机设计中的重要性及带式输送机拉紧装置形式的多样化，所以如何正确的选择带式输送机的拉紧装置就显得尤为重要。
本文将详细分析带式输送机各种拉紧装置的结构形式、原理及使用的场合，为带式输送机拉紧装置的设计提供依据和参考。
2 拉紧装置的作用合使用要求2.1 拉紧装置的作用为了保证带式输送机的正常工作，拉紧装置是带式输送机不可缺少的部件，它的主要作用有：（1）保证带式输送机的驱动滚筒分离点有足够的张力，从而可以保证驱动装置依靠摩擦传动所必须传递的牵引力，来带动输送机的正常运行。
（2）保证承载分支最小张力点的必须张力，限制输送带在托辊之间垂度，保证带式输送机的正常运行，不致因输送带松弛而导致打滑、跑偏等现象。
（3）补偿塑性变形与过渡工况时输送带伸长量的变化。
由于负载变化会引起输送带发生长度变化，蠕变现象也会造成输送带伸长，张紧力是变化的，必须经常调节拉紧滚筒的位置，才能保证带式输送机的正常运行。
（4）为输送带重新接头作必要的行程准备。
每部带式输送机都有若干个接头，可能在某一时间接头会出现问题，必须截头重做，拉紧装置为带式输送机已准备了负荷以外的输送带，这样接头故障就可以通过放松拉紧装置，重新接头来解决问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
皮带输送机带张紧力的计算方法
魏连平
在皮带输送机的设计使用中，张紧力的研究和张紧装置的选用是极其重要的。
输送带张力是一个沿输送区段变化的参数。
它受各种因素的影响，如皮带输送机长度和局部区段的倾角正负、传动滚筒的数量和布置、驱动装置和制动装置的性能、输送带拉紧装置的类型及布置、载荷及运动状态等。
1、张紧力的计算
在带式输送机设计过程中,通常用逐点法计算张紧力。
计算公司式为：
S1=KS2+W (1)
S1=S2eμα (2)
式中 S1——输送带最大张力；
K——改向滚筒阻力系数之积；
S2——输送带与传动滚筒分离点的张力；
W——输送机运行总阻力；
α——围包角；
μ——传动滚筒摩擦系数。
由式(1)式(2)可求解出S1和S2。
从式(2)中看出围包角α与S1有着密切关系，因此传动滚筒围包角的选取对输送带最大张力影响是较大的。
在设计过程中应选取最优的围包角，使输送带最大张力最小。
2、最小张紧力的限制条件
虽然对于输送带张力来说应尽可能地小，但它的最小张力也是具有限制条件的。
首先最小张力就要受到启动张力的限制，因为对于皮带输送机而言，一般启动张力的确定非常重要，启动张力选小了，皮带在满载启动时就要打滑，造成启车困难。
启动张力选大了，则输送带张力较大，就必须提高输送带的强度，同时也要增大传动滚筒
的直径，这样就增加输送机的制造和使用成本。
通常启动张力取正常运转时的1.2～1.6倍，这样既能满足输送机的启动要求，也不会过于增大输送带的最大张力。
通常输送带的最小张紧力一般会受到如下限制：
(1)在传动滚筒和制动滚筒上，为了通过摩擦力传递启动、制动或稳定工况下出现的总的滚筒圆周力Fmax，需要一定的最小输送带绕入张力和绕出张力。
(2)输送带相对垂度hr的最大值与托辊间距有关，在输送机稳定工况下应限制在1%以下；在非稳定工况下可允许有较大垂度。
输送速度越高，物料块度越大，垂度应该越小。
因此需要限制垂度的最小输送带张力。
(3)对于皮带输送机而言，初张力值的确定非常重要，初张力值选小了，皮带输送机在满载启动时就要打滑，造成起车困难。
(4)较长皮带输送机因区段的倾角和负荷变化，输送带张力在输送机上的分布也不相同，因此应将皮带机划分区段进行计算。
找出输送带张力在皮带机上的分布规律，以便确定皮带输送机的张紧力和最小张力点。
3、张紧装置的作用
(1)保证输送带在传动滚筒分离点具有足够的张力，满足传动滚筒的摩擦传动要求。
(2)保证输送带最小张力点的张力，满足输送带的垂度限制条件。
(3)满足输送带张力引起的弹性伸长要求的拉紧行程。
(4)补偿输送带的永久伸长。
(5)为输送带接头提供必要的行程。
4、布置拉紧装置需要考虑的因素
在皮带输送机设计中，合理的选择拉紧装置的布置位置是保证输送机正常运转、启动和制动时输送带在滚筒上不打滑的必要条件。
因此布置拉紧装置一般考虑以下因素：
(1)拉紧装置在皮带输送机的最小张力处。
(2)拉紧装置尽量靠近传动滚筒。
(3)在双滚筒传动时，拉紧装置设置在后一个传动滚筒的分离点；考虑传递制动力的要求也可设置在两个传动滚筒之间。
(4)需要考虑拉紧装置张紧力的作用区域时，也可设计两个拉紧装置。
(5)采用任何形式的拉紧装置都必须布置成拉紧滚筒绕入和绕出输送带分支与滚筒位移线平行，且施加的张紧力一定要通过滚筒中心。
总之，随着科学技术的不断发展，皮带输送机的设计理论和设计方法在不断的更新，输送带张紧力的计算方法和张紧装置的设计也日趋合理化。
这就需要我们在工作中不断学习，不断提高，只这样才能设计和生产出高质量的、适用的皮带输送机设备。
