砌体结构检测

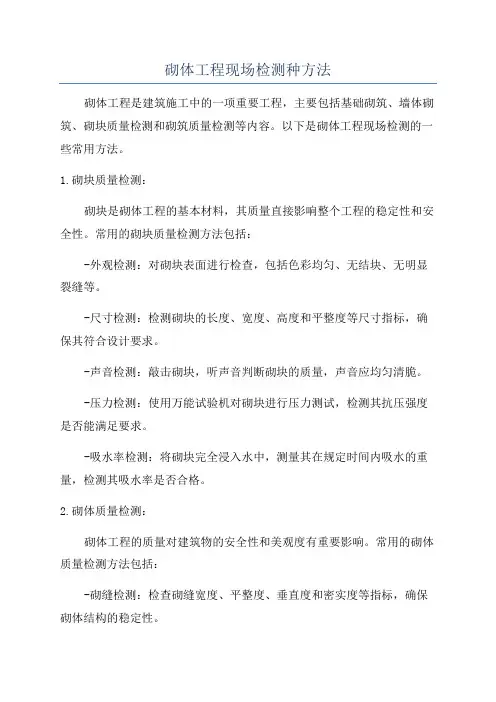

砌体工程现场检测种方法
砌体工程现场检测种方法砌体工程是建筑施工中的一项重要工程，主要包括基础砌筑、墙体砌筑、砌块质量检测和砌筑质量检测等内容。
以下是砌体工程现场检测的一些常用方法。
1.砌块质量检测：砌块是砌体工程的基本材料，其质量直接影响整个工程的稳定性和安全性。
常用的砌块质量检测方法包括：-外观检测：对砌块表面进行检查，包括色彩均匀、无结块、无明显裂缝等。
-尺寸检测：检测砌块的长度、宽度、高度和平整度等尺寸指标，确保其符合设计要求。
-声音检测：敲击砌块，听声音判断砌块的质量，声音应均匀清脆。
-压力检测：使用万能试验机对砌块进行压力测试，检测其抗压强度是否能满足要求。
-吸水率检测：将砌块完全浸入水中，测量其在规定时间内吸水的重量，检测其吸水率是否合格。
2.砌体质量检测：砌体工程的质量对建筑物的安全性和美观度有重要影响。
常用的砌体质量检测方法包括：-砌缝检测：检查砌缝宽度、平整度、垂直度和密实度等指标，确保砌体结构的稳定性。
-砌块水平检测：使用水平仪测量砌块的水平度，保证墙体的水平度。
-墙体垂直检测：使用垂直仪测量墙体的垂直度，保证墙体的垂直度。
-强度检测：通过对砌体进行抗压测试，检测其抗压强度是否能满足要求。
-开裂检测：对墙体进行视觉检查，检测是否有明显裂缝，以及裂缝的大小和位置。
3.温度和湿度检测：温度和湿度是砌体工程常要关注的因素，其对砌体材料的水化反应和干燥速度有影响。
常用的温度和湿度检测方法包括：-温度检测：使用温度计测量砌体表面和内部的温度，确保砌体在适宜温度范围内进行施工。
-湿度检测：使用湿度计测量砌体表面和内部的湿度，确保砌体在适宜湿度范围内进行施工。
4.施工工艺检测：砌体工程的施工工艺直接影响砌体的质量和稳定性。
-砌筑顺序检测：检查砌块和砂浆的搅拌、浆沙和安装顺序是否符合要求。
-砂浆配合比检测：检测砂浆的配合比、强度和流动性，确保砂浆质量合格。
-引水线检测：检查引水线的设置和使用是否正确，以保证墙体的垂直度和水平度。

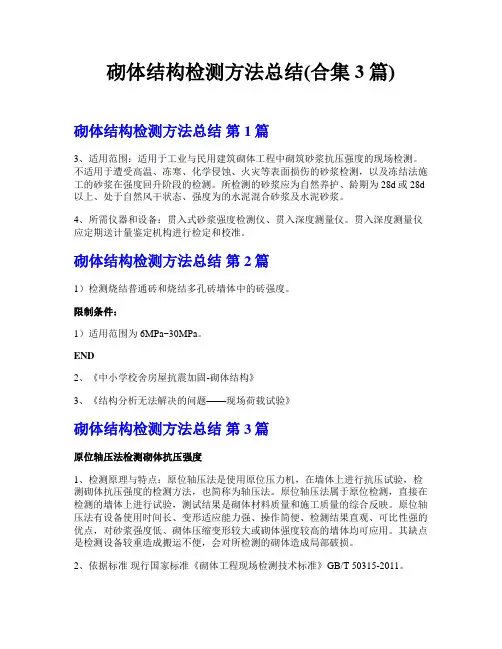

砌体结构检测方法总结(合集3篇)
砌体结构检测方法总结(合集3篇)砌体结构检测方法总结第1篇3、适用范围：适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测。
不适用于遭受高温、冻寒、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升阶段的检测。
所检测的砂浆应为自然养护、龄期为28d或28d 以上、处于自然风干状态、强度为的水泥混合砂浆及水泥砂浆。
4、所需仪器和设备：贯入式砂浆强度检测仪、贯入深度测量仪。
贯入深度测量仪应定期送计量鉴定机构进行检定和校准。
砌体结构检测方法总结第2篇1）检测烧结普通砖和烧结多孔砖墙体中的砖强度。
限制条件：1）适用范围为6MPa~30MPa。
END2、《中小学校舍房屋抗震加固-砌体结构》3、《结构分析无法解决的问题——现场荷载试验》砌体结构检测方法总结第3篇原位轴压法检测砌体抗压强度1、检测原理与特点：原位轴压法是使用原位压力机，在墙体上进行抗压试验，检测砌体抗压强度的检测方法，也简称为轴压法。
原位轴压法属于原位检测，直接在检测的墙体上进行试验，测试结果是砌体材料质量和施工质量的综合反映。
原位轴压法有设备使用时间长、变形适应能力强、操作简便、检测结果直观、可比性强的优点，对砂浆强度低、砌体压缩变形较大或砌体强度较高的墙体均可应用。
其缺点是检测设备较重造成搬运不便，会对所检测的砌体造成局部破损。
2、依据标准现行国家标准《砌体工程现场检测技术标准》GB/T 50315-2011。
3、适用范围:适用于检测普通砖和多孔砖砌体的抗压强度；火灾、环境侵蚀后的砌体剩余抗压强度。
4、所需仪器和设备:原位压力机，根据其额定压力和极限压力指标的不同，分为450型、600型和800型三种型号。
以上是房屋安全中对砌体结构房屋的抗压强度检测常用的三种方法，检测时采用哪种方法，由委托的专业第三方房屋检测鉴定机构根据现场情况确认最终的检测方案。
-End-。
砌体结构现场检测
第七章砌体结构现场检测第一节概述一、砌体结构的破坏形式及特点砌体结构以其造价低的优点，自建国以来广泛应用于工业与民用建筑中。
在受力特性上而言，砌体的抗压性能较好，但抗弯、抗拉及抗裂性能较差。
砌体结构由砌块和砂浆砌在一起组成，在拉力或剪力作用下，容易沿砂浆或者砌块出现裂缝，最终造成砌体结构的破坏。
砌体结构的裂缝一般由两种情况引起：1．由荷载引起的破坏⑴受压破坏：砌体的受压破坏分三个阶段，在压力增大至50%-70%的破坏荷载时，部分砌块中出现第一批裂缝，当压力继续增大至80%-90%的破坏荷载时，砌块内的裂缝不断沿竖向发展，形成上下连续的裂缝，当压力继续增大时，连续裂缝迅速延伸，形成贯通裂缝，砌体结构最终因失稳而破坏。
⑵弯拉破坏：砌体结构在受到轴心拉力时，一般是沿与拉力垂直的方向破坏。
当砌块的强度相对于砌块与砂浆的粘结力较低时，砌体就会产生通过砌块和灰缝连成的直缝；当砌块的强度相对于砌块与砂浆的粘结力较高时，会产生粘结力破坏，裂缝沿与拉力垂直方向的齿缝破坏。
⑶受剪破坏：受剪破坏根据垂直压应力σ和剪应力τ的比值不同产生不同的yσ/τ较小时，砌体沿水平通缝方向受剪且在摩擦力作用下产生滑移，破坏形式：当yσ/τ较大时，砌体沿阶梯形灰缝截面受剪破坏，发生主拉应力发生剪摩破坏；当yσ/τ更大时，砌体沿砌块与灰缝截面受剪破坏，发生斜压破坏。
破坏；当y2 由变形引起的破坏⑴地基不均匀沉降：对于软土地基，通常会在地基中部产生较大沉降，砌体结构会在底层开始出现斜裂缝，最终导致结构破坏；对于地基软硬不均的情况，则会在较软一边出现大幅沉降，房屋由顶部开始出现斜裂缝，最终导致结构破坏。
⑵温度变形：在昼夜温差较大的地区，屋顶受阳光照射升温，混凝土板膨胀变形，对板下的墙体产生横向的剪应力及拉应力，当应力过大时会产生水平裂缝，并会在转角处贯通，形成包角裂缝，结构最终失去使用功能。
二、砌体结构现场检测的方法由砌体结构的破坏形式及特点可以看出，砌块及砂浆的强度是影响砌体结构承载能力的主要因素，因此在砌体工程现场检测时，主要针对砌块强度、砌筑砂浆强度、砌体的抗压强度、抗剪强度进行检测和鉴定。
砌体结构现场检测
第一章 概念
1、当检测对象为整栋建筑物或建筑物的一部分 时，应将其划分为一个或若干个可以独立进行分 析的结构单元，每一结构单元应划分为若干个检 测单元。
2、每一检测单元内，不宜少于6个测区，应将单 个构件（单片墙体、柱）作为一个测区。当一个 检测单元不足6个构件时，应将每个构件作为一 个测区。
第一章 概念
2、试件抗压试验之前应做以下准备工作： ①在试件四个侧面上画出竖向中线。
第二章 切割法
②在试件高度的1/4、1/2、和3/4处，分别测量 试件的宽度与厚度，测量精度为1mm，取平均值。 试件高度以垫板顶面量至压板底面。
第二章 切割法
3、将试件吊起清除垫板下杂物后置于试验机上， 垫平对中。拆除上下压板间的螺杆。 4、采用分级加荷办法加荷。每级的荷载应为预 估破坏荷载值的10％，并应在1～1.5min内均匀 加完；恒荷1～2min后施加下一级荷载。施加荷 载时不得冲击试件。加荷至破坏值的80％后应按 原定加荷速度连续加荷，直至试件破坏。当试件 裂缝急剧扩展和增多，试验机的测力指针明显回 退时，应定为该试件丧失承载能力而达到破坏状 态。其最大的荷载计数即为该试件的破坏荷载值。
第二章 切割法
5、试验过程中，应观察与捕捉第一条受力的发 丝裂缝，并记录初始荷载值。 四、数据处理 1、砌体试件的抗压强度，应按下式计算：
uij ij Nuij / Aij
第二章 切割法
式中 uij ——第i个测区第j个测点砌体试件的抗 压强度（MPa）；
N uij ——第i个测区第j个测点砌体试件的破
采用原位轴压法、扁顶法、切制抗压试件法检测， 当选择6个测区却有困难时，可选取不少于3个测 区测试，但宜结合其他非破损检测方法综合进行 强度推定。
砌体工程现场检测方案
砌体工程现场检测方案一、检测内容1. 砌体材料的检测砌体材料的检测主要包括砖、砂浆、砌筑石材等的检验。
需要检测材料的质量、强度、吸水率等性能指标，确保材料符合相关标准要求。
2. 砌体结构的检测砌体结构的检测主要包括砌体墙体、隔墙、柱、梁等的砌筑质量、强度和连接等方面的检验，确保结构牢固、稳定。
3. 砌体墙体的检测砌体墙体的检测主要包括墙体的平整度、垂直度、水平度、尺寸精度等方面的检测，确保墙体外观平整，大小尺寸符合设计要求。
4. 砌体墙体的抗压强度检测对于砌体墙体的抗压强度需要进行抗压强度试验，确定其抗压强度是否符合设计要求。
5. 砌体外墙、内墙的面层材料、保温材料的检测外墙、内墙的砌体面层材料和保温材料的检测主要包括面层材料的平整度、厚度、外观质量和保温材料的隔热性能等方面的检验。
6. 砌体墙体的抗风压性能检测对于砌体墙体的抗风压性能需要进行抗风压试验，确保其抗风压性能符合设计要求。
二、检测方法1. 手工检验手工检验是通过实际观察、触摸等手工方法进行检测，包括对砖、砂浆、砌筑石材等材料的质量、外观、强度等方面的检验。
2. 仪器检测仪器检测是通过使用相关检测仪器进行材料的性能测试、结构的尺寸测量、抗压强度试验、抗风压性能测试等方面的检验。
三、检测标准及要求1. 相关标准砌体工程的检测需要符合国家相关的建筑工程施工质量验收标准、材料性能标准、抗压强度试验标准、抗风压性能测试标准等相关标准要求。
2. 检测要求砌体工程的检测需要满足工程质量验收标准要求，保证砌体材料的质量、砌体结构的强度、平整度、尺寸精度、墙体的抗压强度、抗风压性能等方面符合设计要求。
四、检测依据及程序1. 施工图纸砌体工程的检测需要依据工程设计图纸要求进行检验，确保砌体结构、尺寸、强度和外观等符合设计要求。
2. 施工规范砌体工程的检测需要依据相关的建筑工程施工规范和验收标准进行检验，确保施工质量符合规范要求。
3. 检测程序砌体工程的检测程序主要包括施工前检测、施工中检测和竣工验收检测，确保施工过程中的监督和检验。
第四章 结构工程检测_砌体结构工程现场检测
第四章砌体结构工程现场检测砌体结构（包括砖混结构）在我国城镇的应用极为广泛。
但是由于在砌体结构的施工过程中，多为人工砌筑，质量影响因素较多，同时砌筑用砂浆的质量控制方法和生产工艺与混凝土质量的控制方法和生产工艺相对比较落后，因此，对于砌体结构工程质量检测越来越引起人们的重视，其检测的方法也不断发展和更新。
第一节检测的方法和取样要求一、检测的主要内容和方法的分类1、检测的主要内容：砌体工程现场检测的主要内容一般包括：砌体的抗压/抗剪强度、砌筑砂浆强度，砌体用块材（砖）的抗压强度检测。
2、检测方法：砌体力学性能现场检测的方法很多，对于砌体本身的强度检测，常用的有切割法、原位轴压法、扁顶法、原位单剪法等，检测砌体砂浆强度的方法包括筒压法、回弹法、射钉法(贯入法)等，检测砌体用砖的方法有回弹法、现场取样抗压试验法等。
上述各种方法的特点、用途及限制条件见下表：砌体工程现场主要检测方法一览表表4.1序号检测方法特点用途限制条件1 切割法1.直接在墙体适当部位选取试件进行试验，是检测砌体强度的标准方法；2.直观性强；3.检测部位局部破损。
检测≥M1.0的各种砌体的抗压强度1.要专用切割机2.测点数量不宜太多。
2 原位轴压法1.属原位检测，直接在墙体上测试，其结果综合反映了材料质量和施工质量；2.直观性、可比性强；3.设备较重；4.检测部位局部破损。
检测普通砖砌体的抗压强度1.槽间砌体每侧的墙体宽度应不小于 1.5m；2.同一墙体上的测点数量不宜多于1个，测点数量不宜太多；3.限用于240㎜砖墙3 扁顶法1.属原位检测，直接在墙体上测试，测试结果综合反映了材料质量和施工质量；2.直观性、可比性较强；3.扁顶重复使用率较低；4.砌体强度较高或轴向变形较大时，难以测出抗压强度；5.设备较轻；6.检测部位局部破损。
1.检测普通砖砌体的抗压强度；2.测试古建筑和重要建筑的实际应力；3.测试具体工程的砌体弹性模量。
1.槽间砌体每侧的墙体宽度应不小于1.5m；2.同一墙体上的测点数量不宜多于1个，测点数量不宜太多。
砌体结构的检测(砂浆图)
1、物理力学性能检查 2、裂缝检查 3、变形检查 4、墙体稳定性检查 5、施工质量检查 6、圈梁的检查
1、物 理 力 学 性 能 检 查
砌块强度测定：取样法 回弹法
回弹法：仪器、砌块、测点
1、物 理 力 学 性 能 检 查
砂浆强度测定： （1）取样法（间接测量）：筒压法、点荷法、 剪切法、抗拆法
裂缝的长度、宽度、走向、及分布状况
砌体结构的检测
3、变形检查：承重墙、高大墙 体、柱的凸凹变形及倾斜情况 4 4、墙体稳定性检查：高厚比 5、施工质量检查：砂浆的饱和程度、组砌、墙面平整度等 6、圈梁的检查：是否闭合，门窗洞处理等
砌体结构的检测 砌体截面尺寸及垂直度检测 砌体截面尺寸及垂直度检测——钢尺、垂直 垂直度检测——钢尺 钢尺、 度仪、吊线、 度仪、吊线、经纬仪
取样：窗台、门口、女儿墙
理 力 学 性 能 检 查
砂浆强度测定：
回弹法：灰缝 测点数量 读数
2、裂 缝 检 查
产生原因：
（1）地基不均匀沉降
2、裂 缝 检 查
产生原因：
（2）温度引起的裂缝
2、裂 缝 检 查
产生原因：
（3）受力引起的裂缝
2、裂 缝 检 查
垂直度检测
砌体结构检测的主要内容
砌体结构检测的主要内容1.检测目的：砌体结构检测的主要目的是评估砌体墙体的结构安全性和稳定性，检测是否存在开裂、脱落、变形等质量问题，以及确定是否需要进行维修和加固。
2.检测方法：砌体结构检测主要通过非破坏性检测方法进行。
常用的方法包括超声波检测、拉力试验、金属探测仪检测、测量墙体垂直度和水平度、摇摆铝梯检测等。
3.检测对象：砌体结构检测主要针对砌体墙体进行。
墙体是建筑物结构的重要组成部分，直接承受垂直和水平荷载，其稳定性对于建筑物的安全性至关重要。
4.检测指标：砌体结构检测的主要指标包括墙体的垂直度、水平度、墙体的整体稳定性、墙缝的开裂情况、墙体的变形程度等。
这些指标反映了墙体的结构完整性和质量状况，是评估墙体结构安全性的重要依据。
5.检测装备：砌体结构检测需要使用一些特定的装备和仪器设备。
例如，超声波检测需要使用超声波传感器和超声波检测仪；金属探测仪检测需要使用金属探测仪器；测量墙体垂直度和水平度需要使用水平仪、测量工具等。
6.检测流程：砌体结构检测一般分为准备工作、检测实施、数据处理和评估四个步骤。
准备工作包括确定检测范围、选择合适的检测方法和仪器设备，以及安排检测人员和工作计划等。
检测实施时，根据检测方法进行检测，并记录相关数据和观察情况。
数据处理阶段主要是对采集到的数据进行整理和分析，得出结论和评估。
最后，根据评估结果确定是否需要进行维修和加固。
7.检测结果与评估：砌体结构检测的结果以及评估结论是整个检测工作的关键。
根据检测数据和观察情况，评估墙体的结构安全性和稳定性，并给出相应的建议和措施。
根据评估结果，决定是否需要进行维修和加固工作，从而保障建筑物的安全和使用寿命。
砌体结构检测是建筑物维修和安全评估的重要一环，通过对砌体墙体的检测，可以及时发现和解决墙体的结构问题，提高建筑物的使用寿命和安全性。
在实际工程中，砌体结构检测需要严格按照相关标准和规范进行，确保检测结果的准确性和可靠性。
砌体结构施工质量监测标准
砌体结构施工质量监测标准砌体结构是建筑中常见的一种结构形式，其质量直接关系到建筑的安全性和稳定性。
因此，在施工过程中进行质量监测是非常重要的。
为了保证砌体结构的质量，我们需要依据以下标准进行施工质量监测。
一、砌体材料的质量监测1. 砖块的质量监测砖块是砌体结构的基本组成部分，其质量直接影响到砌体的强度和耐久性。
在施工过程中，必须对砖块进行质量监测，确保其符合以下标准：- 尺寸合格：砖块的尺寸应满足设计要求，并且在允许偏差范围内。
- 抗压强度：砖块的抗压强度应符合设计要求，达到标准规定的最低值。
- 外观质量：砖块表面应光滑平整，无裂缝、变形和明显的色差。
2. 砂浆的质量监测砂浆是砌体结构中用来粘结砖块的材料，其质量直接关系到砌体的强度和稳定性。
在施工过程中，必须对砂浆进行质量监测，确保其符合以下标准：- 配合比例：砂浆的配合比例应符合设计要求，保证其强度和粘结性能。
- 塑性度：砂浆的塑性度应满足施工要求，便于施工操作和砌筑。
- 强度：砂浆的强度应符合设计要求，达到标准规定的最低值。
二、砌体施工的质量监测1. 砌体的平整度监测砌体的平整度直接影响到建筑的外观和美观度。
在施工过程中，必须对砌体的平整度进行监测，确保其符合以下标准：- 垂直度：砌体应垂直于地面或墙面，垂直度误差不应大于设计要求。
- 水平度：砌体应平整，水平度误差不应大于设计要求。
- 排灰缝：砌体表面的排灰缝应均匀，缝宽误差不应大于设计要求。
2. 砌缝的填充质量监测砌缝的填充质量直接关系到砌体的强度和稳定性。
在施工过程中，必须对砌缝的填充质量进行监测，确保其符合以下标准：- 填充均匀：砌缝应完全填满砂浆，无空鼓和空隙。
- 渗透性：砌缝的填充应紧密贴合砖块，确保没有渗漏。
- 保护层：砌缝的填充应形成一定的保护层，提高砌体的抗渗性和防水性能。
三、砌体结构的强度和稳定性监测1. 砌体的抗压强度监测砌体的抗压强度是评价砌体结构质量的重要指标。
在施工过程中，必须对砌体的抗压强度进行监测，确保其符合以下标准：- 采样检测：从施工现场随机采样，检测样品的抗压强度。
10-21砌体结构的检测
li , j
测区的砌体抗压强度平均值：
f mi
1 ni
f
j 1
ni
mij
16
3.4 扁顶法
原位轴压法只能检测砖砌体的强度，而扁顶法除能检测砖 砌体的强度外，还能检测砖砌体的受压工作应力及砌体的弹性 模量。 试验装置：由扁式液压千斤顶（扁顶）、手动油泵等组成。 试验时，将所检墙体的水平灰缝处砂浆掏空，形成两条水平空 槽，然后把扁顶放入空槽内，通过手动液压泵加压，由压力表 的读数测定施加压力大小。
12
3.3 原位轴压法
反力板 原位轴压法适用 于推定240mm厚普 通砖砌体的抗压强度。 检测时，在墙体上开 凿两条水平槽孔，安 放原位压力机。 原位压力机由手 动油泵、扁式千斤顶、 砂垫层
拉杆
七皮砖
扁式千斤顶
反力平衡架等组成
原位压力机测试工作状态 13
一、测点布置 (1)测试部位应具有代表性，并宜选在墙体中部距楼、地面lm 左右的高度处；槽间砌体每侧的墙体宽度不应小于1.5m。
21
3.5 原位单剪法及原位单砖双剪法
原位单剪法、原位单砖双剪法均是现场测试水平通缝中砂浆 抗剪强度的方法. 一、原位单剪法 1、测试部位的选定 为了便于测试时设备的安放以及降低试验对砌体半破损造成 的影响，测试部位选在窗洞口或其他洞口以下3皮砖范围内。
图3.6 试件大样
图3.7 测试装置
22
2、测试步骤 (1)在选定的墙体上，应采用振动较小的工具加工切口，并 现浇钢筋混凝土传力件。 (2)待现浇构件达到强度后安装千斤顶及测试仪表，千斤顶 的加力轴线与被测灰缝顶面应对齐。测量被测灰缝的受剪面尺 寸，精确至1mm。 (3)匀速施加水平荷载，使试件在2～5min内破坏。当试件 沿受剪面滑动、千斤顶开始卸荷时，即判定试件达到破坏状态。 记录破坏荷载值，结束试验。在预定剪切面(灰缝)破坏，则此次 试验有效。 (4)按下式计算测点砌体沿通缝的抗剪强度： N vi , j 槽间砌体的抗压强度: f vi , j Av i , j
《砌体结构检测标准》课件
这是一份关于砌体结构检测的PPT课件，通过介绍砌体结构检测的背景、方法、 标准和结论，帮助大家了解砌体结构检测的重要性和实施。
1. 背景
砌体结构检测在建筑工程中具有重要性。然而，目前存在一些问题，需要采 用合适的方法来提高检测准确度。
2. 检测方法
1
目测检测
优点：简单快捷
声波检测
2
缺点：准确度不高
优点：可以检测砖块内部裂纹等细
小缺陷
3
红外线检测
缺点：需要专业设备和技能
优点：可以检测墙体的温度分布
缺点：灵敏度较低，不能发现所有 问题
3. 检测标准
1 砌体墙体表面
不允许有明显的裂缝和破损
3 墙体内部砖块
应该紧密结合
2 墙体的各个部位
应该有正确的承重
4 墙体的温度分布
应该均匀
4. 结论
砌体结构检测标准
是保证建筑质量安全的 重要手段
选择合适的检测方 法和遵守检测标准
可以发现问题，并及时 修复
砌体结构检测应该 成为建筑行业的常 规工作之一
砌体结构无损检测
推出法
检测烧结普通砖 和烧结多孔砖、 当水平灰缝的砂浆 蒸压灰砂砖或蒸 饱满度低于65%时， 压粉煤灰砖墙体 不宜选用 的砂浆强度
1、检测方法
检测方法 特点 用途 限制条件 1、属取样检测； 2、仅需利用一般混 凝土试验室的常用设 备； 3、取样部位局部损 失
推筒压法Biblioteka 检测烧结普通砖 和烧结多孔砖墙 体中的砂浆强度
砌体结构概述
砌体 ——指块体（包括粘土砖、空心砖、砌块、 砂浆通过砌筑而成的结构材料。 石材等）和 砌体材料性能特点：抗压强度远大于抗拉、抗剪强度。 砌体结构 ——指由块体和砂浆砌筑而成的墙、柱作为建筑物主 要受力构件的结构体系。
砌体结构概述
优点：砖石材料具有良好的耐火性、化学稳定性和大气稳定性 ； 具有较好的隔热、隔音性能；对施工技术要求低； 缺点：自重大、体积大、运输量大，砂浆和块材粘结强度低、 抗震性差、工效低、占用良田。 烧制粘土砖需要挖掘大量耕地，耕地被挖后失去表层耕植土无 法种植庄稼，2003年起，160个大中城市禁止采用烧结粘土砖而 推广混凝土砖等其他材料。
1、检测方法
检测方法 特点 1、属原位检测，直接 在墙体上测试，测试 结果综合反映了材料 质量和施工质量； 2、直观性、可比性 较强； 3、扁顶重复使用率 较低； 4、砌体强度较高或 轴向变形较大时，难 以测出抗压强度； 5、设备较轻； 6、检测部位有较大 局部破损 用途 限制条件
扁顶法
1、检测普通砖 和多孔砖砌体的 抗压强度； 2、检测古建筑 和重要建筑的受 压工作应力； 3、检测砌体弹 性模量； 4、火灾、环境 侵蚀后的砌体剩 余抗压强度
原位单剪法
1、检测方法
检测方法 特点 用途 限制条件 1、属原位检测，直接 在墙体上测试，检测 结果综合反映了材料 检测烧结普通砖 质量和施工质量； 和烧结多孔砖砌 2、直观性强； 体的抗剪强度 3、设备较轻便 4、设检测部位局部 破损
(完整版)3砌体结构的检测
数不应少于1个。
• （2） 原位单砖双剪法、推出法、砂浆片剪切法、回弹法、
点荷法、射钉法：测点数不应少于5个。
• (3) 进行试加荷载试验，试加荷载值可取预估破坏荷载的 10% 。
• 检查测试系统的灵活性和可靠性，以及上下压板与砌体受压面接触是 否均匀密实。
• (4) 分级加荷，每级荷载可取预估破坏荷载的10%，并应 在1～1.5min内均匀加完，然后恒载2min。
• 加荷至预估破坏荷载的80%后，应按原定加荷速度连续加荷，直至槽 间砌体破坏。当槽间砌体裂缝急剧扩展和增多，油压表的指针明显回 退时,槽间砌体达到极限状态。
对软土地基通常地基中部的沉降较大，这时房屋 将从底层开始出现沿45°角方向的斜裂缝，其特 点是下层的裂缝宽度较大。
• （2） 一端沉降较多的沉降。当地基软硬不均，
如一部分位于岩层，一部分位于土层时容易发生。 这时房屋将沿顶部开始出现沿45°角方向的斜裂 缝，其特点是顶层的裂缝宽度较大。当不均匀Hale Waihona Puke 降稳定以后，这类裂缝将不再发展。
3.2.3检测方法分类及其选用原则
• 砌体工程的现场检测方法，按对墙体损伤程度可分为以下 两类：
• （1） 非破损检测方法，在检测过程中，对砌体结构的既 有性能没有影响。
• （2） 局部破损检测方法，在检测过程中，对砌体结构的 既有性能有局部的、暂时的影响，但可修复。
• 砌体工程的现场检测方法，按测试内容可分为下列几类：
6—反力板；7—螺母；8—槽间砌体；9—砂垫层
砌体结构工程检测方案
砌体结构工程检测方案一、前言砌体作为一种常见的建筑结构形式，广泛应用于各种建筑工程中。
由于砌体结构的特殊性，建筑物长期受自然因素和外力作用，易出现开裂、变形、脱落等问题，对建筑结构的安全和稳定性产生影响。
因此，及时对砌体结构进行检测和评估，具有重要的意义。
本文将从砌体结构的特点、检测方法、检测方案等方面进行详细阐述，为相关检测工程提供参考。
二、砌体结构的特点砌体结构是由砖、石、混凝土、砌块等材料组成的结构体系，主要包括墙体、柱、梁等组成部分。
砌体结构具有以下特点：1. 受力性能好：砌体结构的受力性能好，能够承受一定的荷载和外力作用；2. 施工简便：砌体结构的施工简便，可以快速完成建筑物的主体结构；3. 建筑形式多样：砌体结构可以根据设计要求和使用需求，采用不同的形式和材料进行组合，适应不同类型的建筑；4. 安全性能强：合理设计和施工的砌体结构具有较强的抗震、抗风、抗火等性能。
三、砌体结构的常见问题在长期使用和自然因素作用下，砌体结构容易出现以下问题：1. 裂缝：砌体结构墙体、柱、梁等部位出现裂缝，影响结构的整体牢固性和稳定性；2. 脱落：砌体结构部分砖块或混凝土出现脱落现象，影响结构的坚固性和使用寿命；3. 变形：砌体结构在使用过程中出现变形，导致结构不平整或者不垂直；4. 渗漏：砌体结构出现渗漏现象，影响结构的密封性和防水性能。
以上问题如果得不到及时处理，将对砌体结构的安全性和稳定性产生不利影响，因此需要及时对砌体结构进行检测和评估。
四、砌体结构的检测方法砌体结构的检测方法主要包括：1. 目视检测：通过肉眼直接观察砌体结构的裂缝、脱落、变形、渗漏等问题；2. 探伤检测：采用敲击或者钻孔等方法，对砌体结构进行探伤，检测结构的实体情况；3. 无损检测：采用超声波、电磁波等无损检测技术，对砌体结构的内部进行检测；4. 结构监测：采用传感器和监测仪器，对砌体结构进行实时监测和数据采集。
五、砌体结构工程检测方案基于上述砌体结构的特点和检测方法，制定合理的砌体结构工程检测方案具有重要意义。
砌体结构施工质量监测要求
砌体结构施工质量监测要求砌体结构作为建筑中常见的一种结构形式，在施工过程中需要进行质量监测，以确保工程质量的合格性。
本文将对砌体结构施工质量监测的要求进行探讨。
一、砌体施工前的准备工作在进行砌体结构施工质量监测之前，需要进行相关的准备工作。
1. 施工方案的编制施工方案是砌体施工的指导文件，包括施工工艺、人员配备、材料供应等内容。
在进行施工质量监测之前，需要编制详细的施工方案，并按照方案进行实施。
2. 砌体材料的验收在进行砌体结构施工之前，需要对砌体材料进行验收。
对于砌体砖、砂浆等材料，需要检查其质量是否符合相关标准要求，如砌体砖的抗压强度、砂浆的黏结强度等。
3. 基础工程的检查砌体结构的施工需要在基础工程完成后进行，因此，在施工之前需要对基础工程进行检查。
检查包括基础的平整程度、地基沉降情况等。
只有在基础工程合格的情况下，才能进行砌体结构的施工。
二、砌体施工过程中的监测要求砌体施工过程中的质量监测主要包括以下几个方面。
1. 砌筑质量的检查砌体结构的施工需要确保砌筑质量的合格性。
在砌体施工的过程中，需要对砌体的几何尺寸、强度、垂直度等进行检查。
对于砌筑质量不合格的部分，需要及时调整或修复。
2. 砂浆配合比的监测砂浆的配合比是砌体结构施工中的关键参数之一。
在施工过程中，需要定期抽取砂浆样品，并进行配合比的监测。
只有在砂浆配合比符合要求的情况下，才能保证砌体结构的强度和稳定性。
3. 墙体强度的监测墙体的强度是砌体结构施工中需要重点监测的参数之一。
在施工过程中，需要对墙体进行抗压强度的检测。
检测方法可以选择无损检测或者取样检测，根据实际情况进行判断。
4. 砌体墙体的垂直度和水平度监测砌体结构的施工中，墙体的垂直度和水平度是需要重点关注的。
在施工过程中，需要使用水平仪和垂直仪进行监测，确保墙体的垂直度和水平度符合要求。
5. 收口和接缝的监测砌体结构的施工中，收口和接缝的处理非常重要。
收口和接缝处的施工质量直接影响整体结构的密封性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
4
（3）轴压与偏压破坏： 独立砖柱，当砖柱上出现贯通几皮砖的纵向 裂缝时，此时裂缝已是不稳定裂缝，荷载不增加 也会继续发展，此时砖柱已处于破坏状态。（梁 的合力点偏离柱的中心） （4）局压破坏： 窗过梁，砖墙上有支承梁，局部受压
5
1.2 、地基不均匀沉降引起的裂缝 （1）盆式沉降：中间沉降较多，房屋从底层开 始出现沿45°方向的斜裂缝，下层裂缝宽度大。 （2）一端沉降较多的沉降：房屋在顶部开始出 现沿45°方向的斜裂缝，顶层的裂缝宽度大。
（4）检测砂浆强度：推出法、筒压法、砂浆片剪法、 回弹法、点荷法、射钉法（贯入法）
12
3、各种检测方法简介
3.1、原位轴压法：
采用原位压力机在 墙体上进行抗压试验、检 测砌体抗压强度的方法、 亦简称轴压法。
推定240ｍｍ厚普通 砖砌体的抗压强度。
13
测试部位应具有代表性并应符合下列规定：
1、测试部位宜选在墙体中部距楼地面1m左右的高度 处，槽，且宜选在沿墙体 长度的中间部位；多于1个时，其水平净距不得小于 2m。 3、测试部位不得选在挑梁下、应力集中部位以及墙 梁的墙体计算高度范围内。
14
3.2、扁顶法：
采用扁式液压千斤顶在墙体上进行抗压试验， 检测砌体的受压应力、弹性模量、抗压强度的方法， 亦简称扁顶法。
6
1.3、温度裂缝 由于混凝土与砖墙的线膨胀系数的不同，砖 墙5ｘ10-6°C-1，混凝土为1ｘ10-5°C-1，昼夜温 差导致屋面混凝土板膨胀，使墙体中产生拉应力、 剪应力，当应力较大时，将产生水平裂缝。如下 图
7
除顶层的水平裂缝，在房屋两端的窗洞口的内 上角及外下角还可能出现因温度应力引起的八字形 裂缝
26
27
28
29
30
31
三、砌体结构的检测
内容介绍 简要阐述砌体的损坏机理与砌体结构检测的一般 原则，重点介绍砌体结构的现场检测技术，主要包括 原位轴压法、扁顶法、原位单剪法和原位单砖双剪法、 推出法、筒压法、贯入法等
1
1、砌体的损坏机理
砌体由砖与砂浆砌筑而成，砖强度高于砂浆，所 以破坏大多发生在砂浆中。同时，砌体抗压强度高， 抗拉强度与抗弯强度较低，容易发生受拉与受弯破坏。
采用推出仪从墙体上水平推出单块砖，测得水 平推力及推出砖下的砂浆饱满度以此推定砌筑砂浆抗 压强度的方法。推定240ｍｍ普通砖墙中的砂浆强度
19
3.7、筒压法：
将取样砂浆破碎、烘干并筛分成符合一定级配要 求的颗粒，装入承压筒并施加筒压荷载后，检测其破 损程度，用筒压比表示，以此推定其抗压强度的方法
20
3.8、贯入法检测砂浆抗压强度：
根据测钉贯入砂浆的深度和砂浆抗压强度间的相关 关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中， 由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的 检测方法。
21
22
一、贯入法检测的砌筑砂浆要求：
——自然养护； ——龄期为28d或28d以上； ——自然风干状态； ——强度为0.4～16.0MPa。
8
2、砌体结构的一般检测原则
2.1、检测程序
9
检测单元、测区和测点基本要求
1、当检测对象为整栋建筑物或建筑物的一部分时， 应将其划分为一个或若干个可以独立进行分析的结 构单元，每一结构单元划分为若干个检测单元。 2、每一检测单元内应随机选择6个构件（单片墙体、 柱）作为6个测区当一个检测单元。不足6个构件时 应将每个构件作为一个测区。
23
二、测点布置
1 检测砌筑砂浆抗压强度时，应以面积不大于25m2的 砌体构件或构筑物为一个构件。 2 按批抽样检测时，应取龄期相近的同楼层、同品种、 同强度等级砌筑砂浆且不大于250m3砌体为一批，抽检 数量不应少于砌体总构件数的30%，且不应少于6个构 件。基础砌体可按一个楼层计。 3 被检测灰缝应饱满，其厚度不应小于7mm，并应避开 竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。 4 多孔砖砌体和空斗墙砌体的水平灰缝深度应大于 30mm。
15
3.3、原位单剪法：
在墙体上沿单个水平灰缝进行抗剪试验检测砌体 抗剪强度的方法。检测时，测试部位宜选在窗洞口或 其他洞口下三皮砖范围内试件具体尺寸应符合如下试 件大样尺寸：
16
3.4、原位双剪法：
采用原位剪切仪在墙体上对单块顺砖进行双面 受剪试验，检检测砌体抗剪强度的方法。
17
18
3.5、推出法：
砌体开裂的原因：荷载过大、基础不均匀沉降、 温度应力等
2
1.1、荷载裂缝 （1）拉应力破坏。 水池、烟囱、圆形筒仓等。当砖强度大于砂浆 强度，裂缝沿齿缝开展；当砖强度小于砂浆强度， 通缝破坏。 （2）弯曲抗拉破坏。 常发生于挡土墙、地下室围墙和建筑物上部压 力较小的挡风墙上，亦有齿缝与通缝两种形式
24
5 检测范围内的饰面层、粉刷层、勾缝砂浆、浮浆以 及表面损伤层等，应清除干净；应使待测灰缝砂浆暴 露并经打磨平整后再进行检测。 6 每一构件应测试16点。测点应均匀分布在构件的水 平灰缝上，相邻测点水平问距不宜小于240mm，每条灰 缝测点不宜多于2点。
25
三、砂浆抗压强度计算
检测数值中，应将16个贯入深度值中的3个较大值 和3个较小值剔除，余下的10个贯入深度值可按下式取 平均值；
10
3、每一测区应随机布置若干测点各种检测方法的测点 数应符合下列要求 1）原位轴压法、扁顶法、原位单剪法、筒压法测点数 不应少于6个. 2）原位单砖双剪法、推出法、砂浆片剪切法、回弹法、 点荷法、射钉法测点数不应少于5个.
11
2.2、检测方法分类 按测试内容分类： （1）检测抗压强度：原位轴压法、扁顶法 （2）检测工作应力：弹性模量、扁顶法 （3）检测抗剪强度：原位单剪法、双剪法
