篇一：实习焊接实验报告

西安邮电学院

电装实习报告书

系部名称

学生姓名

专业名称

班级

时间

自动化学院王钧玉（09）测控技术与仪器 1001班 XX年10月10日至XX年10月21日：：：：：

实验一：焊接练习

一、实习内容：

1.了解焊接的各个工具及用法；

2.熟悉电烙铁使用方法；

3.熟练并快速实现焊接。

二、实习器材及介绍：

1.电烙铁：由四部分组成，即烙铁头、加热器、手柄及电源线。在焊接时，烙铁头尖上常常有污物，需要随时去除污物，再进行焊接；

在使用前应当注意，检查电源线是否有裸露，以防触电，应用绝缘胶

布将落露出缠绕起来；

2.印制电路板：硬制塑料板上印有铜制电路及元器件的插口，可将一

些电子元件焊在其上；

3.镊子：可用来夹较小的电子元件等；

4.焊锡丝：它是锡铅合金，它的熔点低，为250°C。焊锡丝中间

填充有助焊剂——松香，因而焊接牢固，但因含铅，所以每次使用完

后需要洗手；

5、铜丝：本次试验提供的是有绝缘皮的铜线；

6、斜口钳：可用来给铜线剥皮，也可以将焊完的元器件的过长的线减

掉。

三、原理简述：

铅锡合金是良导体且其熔点较低，易于熔化，在助焊剂的帮助下可

以较好的把两个金属导体焊接在一起。

四、实习步骤：

1、首先学习焊接技术的理论知识，得知焊接基本步骤:

(1)、准备施焊：焊接前的准备包括焊接部位的清洁处理，元器件安装及焊料、焊剂和工具的准备。左手焊锡丝，

右手握电烙铁（烙铁

头要保持清洁，并使焊接头随时保持施焊状态）。

(2)、加热焊件：应注意加热整个焊件整体，要均匀受热。

(3)、送入焊丝：加热焊件达到一定温度后，焊丝烙铁从对面接触焊件。

(4)、移开焊丝：当焊丝融化一定量后，立即移开焊丝。

(5)、移开焊铁：焊锡渡润焊盘或焊件的施焊部位后，移开烙铁。

2、用斜口钳将铜丝的绝缘皮剪掉，并将铜丝截成等长度的小段，加工成弯钩。

4. 用电烙铁与焊锡丝将加工好的弯钩焊接在新的电路板上。

五、实习小结及心得：

经过了两天的焊接实习，我受益匪浅，以前从没有接触过电烙铁，一直以为谁不会用啊，经过老师讲过之后，原来它还有这么多学问。用电烙铁焊好以后，焊点呈现圆锥形或三角形；我第一次焊接后，发现焊点上锡

一边有，一边没有；我接着又焊接了几次，发现技术有所提高，我感到非常高兴。

我一连焊接了好几个小时，我有点厌烦了，我知道这是个耐心的事情，这时我的手一不小心接触到了电烙铁，把我

给烫了一下，凡是都要有专心，不然会出问题。我发现身边的同学都在用电烙铁制作艺术品，他们的电路板上有各式各样的图案，我也试着在我的电路板上焊接一个图案，实际操作器来，不是很容易的。

我想时间还很多，我就慢慢地焊接，经过了一番努力，终于焊接出一个八卦的图案，感到很有成就感。

两天的焊接实习就这样过去了，我明白了，在大学里，应该多动手，增强实践动手能。以后多为自己找一些动手的机会。

实验二：组装收音机

一、实习内容：

1、了解规范操作及安全用电的常识，学习识别简单电子线路，学习正确的焊接方法，认识收音机的组成。

2、了解收音机的种类和工作原理以及设计电子器件的工作流程，了解收音机元器件的类别、型号、使用范围和方法，掌握如何正确选择电元器件。

3、分发与清点电子器件，学习使用工具测试电子器件，检测器件是否正常工作。

4、学习读解电路图，完成电路板的焊接，调试收音机正常工作。

二、实习器材及介绍：

1、电烙铁、焊锡丝、镊子、斜口钳、十字螺丝刀（大

小两个）、一字螺丝刀（大小两个）、万用表。（以上解释过）个。）

二、原理简述：

1、声音信号都是一样的，如果不处理就向空中发射，则所有电台的声音信号将混在一起，将互相干扰变成杂音而无法接收。因此必须利用调制将不同信号调制的不同频段上。

2、低频电磁波传输距离不如高频电磁波，且要求较长的发射天线。通过调制可以将低频信号变为高频信号。

3、AM 工作原理：(如下图)

中波广播信号520—1620KHZ，通过L3与CO—1组成的输入回路选择

后，送到CD1691BM集成电路（IC）10脚，与本振信号混频。本振信号是有IC内电路5脚外接B1，C8，CO—2构成本振回路产生的。混频后IC14脚输出各种组合信号，有

B2与CF1组成465KHZ中频选频回路，将高频载波变为统一中频载波（465KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。

4、FM工作原理：(如下图)

篇二：焊接实验报告

材料学院焊接专业实验报告

任课教师：

姓名：

学号：

班级：

所在院系：

材料科学与工程学院

XX年5 月

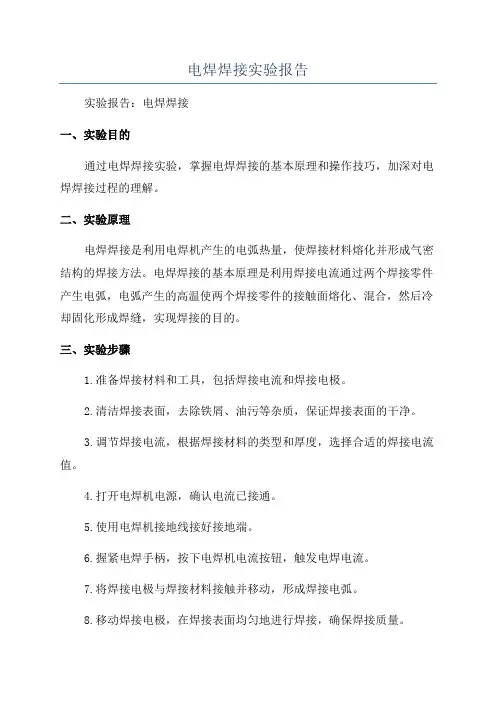

焊接实验报告

一、实验目的

1.了解弧焊的分类。

2.了解CMT焊机的工作原理。

3.了解CMT焊机的操作方法。

3.了解不同焊接参数（电流、焊接速度等）对焊缝成形的影响。

二、实验所用设备及材料

1.实验设备：CM

T焊接电源、CMT自动焊焊枪、焊接工作台、焊接机器人。

2.实验材料：200mm×80mm×5mmQ235B低碳钢板、二氧化碳保护气体、直径1.2mmJQ·MG706-6低碳钢焊丝。

3.面罩、手套、防护服。

三、实验内容方法

1.实验内容：把低碳钢焊丝装在送丝机内，接好保护气
