CAD中44个小技巧(很实用)
有哪些cad实用技巧，用一次就难忘！
有哪些cad实用技巧，用一次就难忘！
Cad技巧实用不实用，你试试就知道。
实用技巧一：文字加下划线，快捷键ctrl+u搞定选中cad文字。
然后单击键盘ctrl+u，便会快速实现字体加下划线。
如果想要增加上划线，便单击键盘ctrl+o，便会快速实现字体加上划线。
动图演示：
实用技巧二：文字一键对齐，textalign命令命令行输入texta，然后选择需要进行对齐操作的文字对象。
右键，然后选择需要对齐的对象，并根据命令提示，选择第二点。
即可完成对齐操作。
动图演示
实用技巧三：所有填充对象一键置下，hatchtoback命令如下图示，填充对象遮住了文字对象。
命令行输入hatcht，回车，图纸中所有填充对象全部被置下。
动态演示：
以上操作，尽管借助外部插件也简单，但此处操作完全不用借助外部插件，且操作简单易行，所以，有时倒也不用太依赖外部插件，基操搞得好，搁哪都会稳。
（完）。
(完整版)CAD实用绘图技巧85则
CAD绘图技巧85则1.如何替换找不到的原文字体?2.如何删除顽固图层?3.打开旧图遇到异常错误而中断退出怎么办?4.在AUTOCAD中插入EXCEL表格的方法。
5。
在Word文档中插入AutoCAD图形的发法。
6。
将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办?7.将AutoCAD中的图形插入WORD时的线宽问题.8.AutoCAD在XP操作系统下打印时致命错误怎么办？9。
在AutoCAD2002中移动文字就出错是什么缘故?10.打开dwg文件时,系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid",告诉用户文件不能打开怎么办？11.在多行文字（mtext）命令中使用Word97编辑文本。
12.AutoCAD图导入photoshop的方法。
13.修改完ACAD。
PGP文件后，不必重新启动AUTOCAD立刻加载刚刚修改过的ACAD.PGP文件的方法。
14。
从备份文件中恢复图形15.解决AutoCAD2005不能注册的方法。
16.acad。
pgp文件的修改17。
AUTOCAD中的工具栏不见了怎么办？18.如何关闭CAD中的＊BAK文件?19.如何调整AUTOCAD中绘图区左下方显示坐标的框?20.绘图时没有虚线框显示怎么办？21.选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办？22。
命令中的对话框变为命令提示行怎么办?23.如何给AutoCAD工具条添加命令及相应图标？24。
怎么修改CAD的快捷键？25。
在AutoCAD中有时有交叉点标记在鼠标点击处产生怎么办？26。
怎样控制命令行回显是否产生？27.快速查出系统变量的方法？28。
块文件不能炸开及不能用另外一些常用命令的问题.29。
如何实现中英文菜单切换使用?30.如何为autocad2004图形设置密码?31.标注时使标注离图有一定的距离32。
如何将图中所有的STANDADN样式的标注文字改为SIMPLEX样式？33.重合的线条怎样突出显示?34。
cad使用技巧大全
cad使用技巧大全CAD使用技巧大全CAD（计算机辅助设计）是一种广泛应用于设计领域的工具，它可以使设计师更高效地进行绘图和设计工作。
下面将介绍一些常用的CAD使用技巧，帮助您提高绘图效率。
1. 视图缩放：使用鼠标滚轮可以缩放视图大小，通过滚动滚轮向前可以放大视图，向后滚动可以缩小视图。
2. 快捷键：掌握一些常用的CAD快捷键可以大大提高工作效率。
例如，按下空格键可以切换命令，按ESC键可以取消当前命令。
3. 约束工具：使用约束工具可以帮助您更加准确地绘制图形。
例如，使用水平和垂直约束可以使线条保持水平或垂直。
4. 复制和移动：使用复制和移动命令可以快速复制或移动对象。
选择对象后，按下Ctrl键并拖动鼠标即可复制对象。
按下Ctrl键和右键拖动鼠标可以移动对象。
5. 图层管理：合理使用图层可以使绘图更加清晰明了。
可以根据需要创建不同的图层，并将不同的对象放置在不同的图层上。
6. 图形修剪：使用修剪命令可以去除多余的图形，将图形修剪到需要的长度或形状。
选择修剪命令后，按住鼠标左键拖动可以选中需要修剪的图形。
7. 圆角和倒角：使用圆角和倒角命令可以给图形添加圆角或倒角，使其更加圆滑。
选择圆角或倒角命令后，选择需要添加圆角或倒角的边，然后输入圆角或倒角的半径。
8. 模板利用：使用CAD模板可以使绘图过程更加标准化。
可以根据需要创建模板，包含常用的图层、字体和单位设置等信息。
9. 命令行输入：不仅可以通过鼠标操作，还可以通过命令行输入来执行CAD命令。
在命令行输入命令的名称或简称后，按下回车键即可执行命令。
10. 打印布局：使用打印布局可以将绘制的图形按照需要的比例进行打印。
可以在布局中设置打印尺寸和布局方式，并选择需要打印的图层。
11. 快速修改：使用修改命令可以对已绘制的图形进行修改。
例如，使用修改命令可以移动、旋转或缩放图形。
12. 图形导入和导出：CAD支持导入和导出多种图形格式，如DXF和DWG等。
47个cad技巧口诀
47个cad技巧口诀CAD技巧是每个CAD设计师必须掌握的技能，它可以帮助设计师更快、更准确地完成设计任务。
下面是47个CAD技巧口诀，让我们一起来了解一下。
1. 快捷键是提高效率的关键，要熟练掌握。
2. 使用图层管理器可以更好地管理图层。
3. 使用命令行可以更快地输入命令。
4. 使用快速选择命令可以快速选择对象。
5. 使用过滤器可以更好地选择对象。
6. 使用阵列命令可以快速复制对象。
7. 使用偏移命令可以快速创建平行线。
8. 使用镜像命令可以快速创建对称图形。
9. 使用旋转命令可以快速旋转对象。
10. 使用缩放命令可以快速缩放对象。
11. 使用拉伸命令可以快速拉伸对象。
12. 使用修剪命令可以快速修剪对象。
13. 使用延伸命令可以快速延伸对象。
14. 使用分割命令可以快速分割对象。
15. 使用圆角命令可以快速创建圆角。
16. 使用倒角命令可以快速创建倒角。
17. 使用填充命令可以快速填充区域。
18. 使用渐变命令可以快速创建渐变效果。
19. 使用阴影命令可以快速创建阴影效果。
20. 使用文字命令可以快速添加文字。
21. 使用多行文字命令可以快速添加多行文字。
22. 使用表格命令可以快速创建表格。
23. 使用图像命令可以快速插入图像。
24. 使用块命令可以快速创建块。
25. 使用属性命令可以快速添加属性。
26. 使用动态块可以快速创建可变尺寸的块。
27. 使用图案命令可以快速创建图案填充。
28. 使用视口命令可以快速创建视口。
29. 使用布局命令可以快速创建布局。
30. 使用打印命令可以快速打印图纸。
31. 使用导出命令可以快速导出图纸。
32. 使用导入命令可以快速导入图纸。
33. 使用属性提取命令可以快速提取属性信息。
34. 使用数据连接命令可以快速连接数据库。
35. 使用外部参照命令可以快速引用外部图纸。
36. 使用快速测量命令可以快速测量对象。
37. 使用快速计算命令可以快速计算对象。
38. 使用快速标注命令可以快速添加标注。

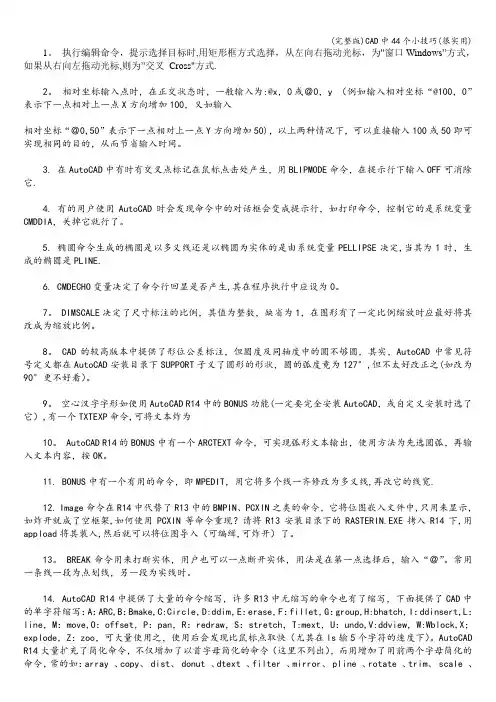

(完整版)CAD中44个小技巧(很实用)
1。
执行编辑命令，提示选择目标时,用矩形框方式选择，从左向右拖动光标，为"窗口Windows”方式，如果从右向左拖动光标,则为”交叉Cross"方式.2。
相对坐标输入点时，在正交状态时，一般输入为:@x，0或＠0，y （例如输入相对坐标“@100，0”表示下一点相对上一点X方向增加100，又如输入相对坐标“＠0,50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。
3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它.4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。
5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定,当其为1时，生成的椭圆是PLINE.6. CMDECHO变量决定了命令行回显是否产生,其在程序执行中应设为0。
7。
DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。
8。
CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°,但不太好改正之(如改为90°更不好看）。
9。
空心汉字字形如使用AutoCAD R14中的BONUS功能(一定要完全安装AutoCAD，或自定义安装时选了它）,有一个TXTEXP命令,可将文本炸为10。
AutoCAD R14的BONUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。
11. BONUS中有一个有用的命令，即MPEDIT，用它将多个线一齐修改为多义线,再改它的线宽.12. Image命令在R14中代替了R13中的BMPIN、PCXIN之类的命令，它将位图嵌入文件中,只用来显示，如炸开就成了空框架,如何使用PCXIN等命令重现？请将R13安装目录下的RASTERIN.EXE拷入R14下,用appload将其装入,然后就可以将位图导入（可编缉,可炸开）了。
绝对实用的AUTOCAD使用技巧十则
绝对实用的AUTOCAD使用技巧十则一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。
在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。
尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special(选择性粘贴)，选择作为AutoCAD Entities （AutoCAD图元），确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。
二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。
须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。
另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。
CAD技巧大集合
CAD技巧大集合1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.也可以按住shift键选择多选的图元, 取消选择。
在选择时, 随便输入两个字母, 如mn, 这时你会发现command命令行出现一大串提示, 包括fence、wc、wf等, 很方便的。
2.AutoCAD裁剪技巧如要对部分圆(可以是其他边框)外的直线进行裁剪, 普通办法就是选择裁剪边界后再选择要裁剪的线段即可, 实际上AutoCAD还有较为简捷的办法, 其做法如下:1.按常规执行裁剪命令, 选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence）, 回车确认；3.在提示: First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线, 回车确认即可。
尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时, 则剪去以后一次的部分（这点很重要哦）。
3.选择技巧用户可以用鼠标一个一个地选择目标, 选择的目标逐个地添加到选择集中, 另外, AutoCAD还提供了Window（以键入“w”响应Select object: 或直接在屏幕上自右至左拉一个矩形框响应Select object: 提示）, Crossing（以键入“C”响应Select object: 或直接在屏幕上自左至右拉一个矩形框响应Select object: 提示）, Cpolygon（以键入“CP”响应Select object: ）, Wpolygon（以键入“WP”响应Select object: ）等多种窗口方式选择目标, 其中Window及Crossing用于矩形窗口, 而Wpolygon及Cpolygon用于多边形窗口, 在Window及Wpolygon方式下, 只有当实体的所有部分都被包含在窗口时, 实体才被选中, 而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内, 实体就被选择像。
菜鸟必备的47个CAD技巧
菜鸟必备的47 个 CAD技巧1.创建直线的快捷方式是 L+ 空格2.创建圆的快捷方式是 C+空格3.创建圆弧的快捷方式是 A+ 空格4.创建矩形的快捷方式是 REC+ 空格5.创建点的快捷方式是 PO+空格6.创建单行文本的命令是 DT7.创建多行文本的命令是 MT8.创建填充的命令是 H9.将已经画出的线段延伸到某一线段EX+ 空格10.将已经画出的矩形倒圆角F+空格11.修剪绘图过程中多余的线TR+ 空格12.修改文本 ED+ 空格13.移动命令是 M+ 空格 ;14.旋转命令的快捷方式是 RO+ 空格15.偏移命令的快捷方式是 O+空格16. 镜像命令的快捷方式是MI+ 空格17.复制命令的快捷方式是 CO+ 空格18.局部观察平面图细节时 ,通常使用 Z+ 空格19.可以在工作区看到实时缩放的放大镜Z+ 空格 +空格20.平移视图的快捷方式是 P+空格21.通过平移视图平移视图 P+空格22.返回上一视图Z+ 空格 +P+空格23.全局显示自己绘的平面图 Z+ 空格 +A+ 空格24.快捷方式 CTRL ＋ P 代表打印文件25.快捷方式 CTRL ＋ C 代表复制26.快捷方式 CTRL ＋ V 代表粘贴27.快捷方式 CTRL ＋ X 代表剪切28. 新建文件的快捷方式是CTRL ＋ N29.在 CAD 里寻求帮助时 ,可直接点击 F130.正交的快捷方式是 F831.打开和关闭对象捕捉工具的快捷方式是F332.直线标注的快捷方式是 DLI+ 空格33.调整文字样式可以通过 ST+空格快捷方式实现34.重新生成的快捷方式是 R+ E+ 空格35.设置捕捉模式可以通过快捷方式实现OS+空格36.ENTER 键可以重复上一次的操作37.刷新的快捷键是 RE+ 空格38.AutoCAD 系统中，想取消正在执行的命令可用ESC39.设置捕捉模式的快捷键是 OS40.旋转命令的快捷方式是 RO41.计算面积的快捷键是 AA42.平移的快捷键是 P+空格43.最常用的标注快捷键是 DLI44.直线的快捷方式是 LINE45.创建圆的快捷键 C46.偏移命令的快捷方式是 O47.可以修改文本 ed让你相见恨晚的50 个 CAD 技巧1、文字镜像如何设置转动与不转动A 、在镜像前，输入MIRRTEXT指令B、输入新值0 代表不转动；输入新值 1 代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD 的版本转换A 、 CAD 高版本可以打开所有低版本的图纸B、 CAD 低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。
cad使用技巧和方法
cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。
2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。
3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。
二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。
2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。
3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。
三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。
2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。
3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。
四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。
2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。
3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。
五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。
2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。
3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。
六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。
2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。
3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。
七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。
47个CAD使用技巧
47个CAD使用技巧CAD对于设计师是一项非常重要的工具，用的好的话可以大大提升工作效率。
如果做设计连CAD都用不顺溜的话，除了影响工作，还会对自己的情绪造成一定干扰。
今天小编向牛人请教了CAD制图技巧，偷偷的透露给各位。
1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。
操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。
2、Ctrl键无效之解决办法有时我们会碰到这样的问题：比如，CTRL+C（复制） CTRL+V（粘贴） CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。
操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。
3、填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
OP---------显示-----------应用实体填充（打上勾）4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
这时可以如下解决()：进入OP（选项）---------选择-----------SHIFT 键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
命令：PICKADD 值：0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。
6、鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。
最新CAD技巧120个绝对实用完整版
最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。
2、把大的图形分解成多个小图形，可以更好地控制和操作。
3、当绘制连线的时候，尽量平稳一些以提高精度。
4、当绘制线条时，尽量使用虚线或者点线来提高精度。
5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。
6、使用“缩放”命令来改变图形的大小。
7、使用“双击收缩”命令来精确控制线条随点的移动。
8、使用CAD中的“自动三角剪”命令来加快绘图速度。
9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。
10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。
11、使用CAD中的“快速图块”命令来提高处理速度。
12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。
二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。
2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。
3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。
4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。
许多CAD技巧
许多CAD技巧1．在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。
2．有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。
3．椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。
4．CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。
5．DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改为缩放比例。
6．BREAK将实体两点截开，在选取第二点时如用“@”来回答，可由第一点将实体分开。
7．CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp文件中，其中2号和4号字符定义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。
8．空心汉字字形如使用AutoCAD R14中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为线，对做立体字十分有用。
9．AutoCAD R14的BONUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。
10．BONUS中还有一个有用的命令，即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。
11．image命令在R14中代替了R13中的BMPIN、PCXIN之类命令，它将位图嵌入文件中，只用来显示，如炸开就成了空框架，如何使PCXIN等命令重现？请将R13安装目录下的RASTERIN.EXE拷入R14下，用appload将其装入，然后就可以将位图导入（可编缉，可炸开）了。
CAD100个经典技巧
CAD100个经典技巧CAD100个经典技巧.doc1.【CTrl+N⽆效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择⾯板" v4 Q7 X5 P9 D" c这时只需到OP选项⾥调下设置操作：OP（选项）------系统-------右侧有⼀个启动（A显⽰启动对话框B不显⽰启动对话框）2 P* I- k N) Y选择A则新建命令有效，反则⽆效2.【Ctrl键⽆效之解决办法】CA有时我们会碰到这样的问题7 w8 w5 U" O3 _3 f: T/ V⽐如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等⼀系列和CTRL键有关的命令都会失效这时你只需到OP选项⾥调⼀下7 w7 ?6 d+ K9 h操作：OP（选项）-----⽤户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵1 ~!H8^9N#Q4E.y:x5`3.【填充⽆效时之解决办法】& J7 }8 V, h0 W j' q有的时候填充时会填充不出来除了系统变量需要考虑外" U$ u- }2 m- a' @' e% j6 h; l还需要去OP选项⾥检查⼀下$ {: I) d% P4 a9 o* b! m) D. WOP---------显⽰-----------应⽤实体填充（打上勾）4.【加选⽆效时之解决办法】2 a: e3 x9 q# x, Z J正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后⼀次所选中的物体+ E" O) l6 i7 m, l2 p3 e这时可以如下解决(/doc/8a5584a2f524ccbff1218457.html )进⼊OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）⽤SHIFT键添加到选择集“去掉勾”后则加选有效反之加选⽆效命令：PICKADD 值：0/10 P! _:[%V3u8m9u5.【CAD命令三键还原】如果CAD⾥的系统变量被⼈⽆意更改或⼀些参数被⼈有意调整了怎么办这时不需重装，也不需要⼀个⼀个的改' ?% |1 m( i* t操作：+ r" ^3J;D5Z(qOP选项-----配置-----重置即可恢复* A" K"n'Z.E1s4}但恢复后，有些选项还需要⼀些调整，例如⼗字光标的⼤⼩等~, b&r3A*i0K8K5 U,O:w7m#c)z0u1 l(L2K*A(R#~5x.W*{'}6.【⿏标中键不好⽤怎么办呀】$ `) K, Z' Q+ t: o |( ^% v$ ^正常情况下; ^7 B3 z* V7 J3 Z) N! v# }4 ~0 dCAD的滚轮可⽤来放⼤和缩⼩，，，还有就是平移（按住）9 \7 A. h" u" V* ^但有的时候，按住滚轮时，不是平移，⽽是出下⼀个菜单，很烦⼈ 3 K9 ?0 I% c7 N- v这时只需调下系统变量mbuttonpan即可8 s# U6 p- k( T初始值： 1⽀持菜单 (.mnu) ⽂件定义的动作$ |; y"B1A0g9B2`7v#~(t7Y3w5N当按住并拖动按钮或滑轮时，⽀持平移操: ] b- B. t/ V$ y" w【命令⾏中的模型，布局不见是的解决办法】op----选项------显⽰---------显⽰布局和模型选项卡（打上勾即可） S6 z4s({9\&O-B* ?)a)d6Y(D7.【CAD技巧】众所周知，确定键有两个，⼀个是“回车”另⼀个则是“空格”7 h: J3 ?* d$ P4 p7 w但现在就让我们⽤右键来代替他们吧* a; y# ?9 }6 p" {0 YOP选项-----⽤户系统配置-------绘图区域中使⽤快捷菜单（打上勾）⾃定义右键单击进去------把所有的重复上⼀个命令打上勾试下，右键是不是有确定的攻效了.⾸推：希望⼤家能养成右键确定这个习惯( {1 P$j&X%k/Z其次：空格键次之烦感：千万不要⽤回车键确定9 i/ Y8v6j$E*D!x& {;X%?7U2P5^5C0K,@0F8.【图形⾥的圆不圆了咋办呀】/ G! ~1 R' L3 i( \8 K( x经常做图的⼈都会有这样的体会所画的圆都不圆了，当然，学过素描的⼈都知道，圆是有很多折线组合⽽成- A! V%U6J2s8H#M这⾥就不多说了. Q# |9 j+ V3 s! P* m6 b⼀个命令搞定它命令：RE~即可 3 Q' C& U( O- k8 a' `2t9`*P,K&A'B0J6P3M x0Q; K5a*A*\,_,N9.【图形窗⼝中显⽰滚动条】也许有⼈还⽤⽆滚轮的⿏标，那么这时滚动条也许还有点作⽤（如果平移不太会⽤）: @; x4 P4 Z' sop----显⽰------图形窗⼝中显⽰滚动条即可. ~0 W+ z3 V+ ]7 q.G:|3Z:C/N10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容; K; O$ h4 Y8 c' f' V# J这样⽤2002 2004 2006都可以打开了⽅便操作+ J$ a/ P* z9 g# ]: S$ _%x&x+}3r/x-t"I7q* J5k&l4Z-m8Q11.【如果想下次打印的线型和这次的⼀样怎么办】! _1 ~2g7t)q*\6n)V换⾔之.【如何保存打印列表】' B, w1B;E2D.u+T,e$w&z4M;kop选项-----打印------添加打印列表但在这之前，你得⾃⼰建⽴⼀个属于⾃⼰的例表& g: t1V%@%a8U+p+r表告诉我你不会建12.【如果在标题栏显⽰路径不全怎么办】op选项---------打开和保存----------在标题栏中显⽰完整路径（勾选）即可% ?$s+S/Z(F1~7o13.【⽬标捕捉（OSNAP）有⽤吗】0 Q/ H3 e- n- ?%I答：⽤处很⼤。
CAD小技巧
将备份文件改成CAD文档
CAD图修改后会自动产生一个BAK文件（备份文件），如何恢复其备份文件呢？在WINDOW下，工具/文件夹选项/查看/将隐藏已知文件类型的扩展名去勾，将文件的扩展名设置出来，然后将BAK改为DWG即可。
在布局内设置含比例的图框
在布局中把图框按实际尺寸画好，调出视口工具栏，输入MVIEW[MV]命令新建一个视口，并调整其大小，双击新建的视口，进入模型，在视口工具栏中选择图纸比例。
如在CAD图中颜色重叠，转化图片后会颜色混合，可选将两个物体组块，后再转化为图片，这样，浅色就不会被深色给覆盖。
Snap：切换至轴测图模型内/S/I/确认（可用F5切换面）
Region：面域/选择物体（已闭合图形）
Mvlew[mv]：将在图纸空间中绘制的对象转换为视口，即可创建具有不规则边界的新视口（此命令在图纸布局中用）
Limits：设置绘图界限
Donut[do]：建立填充圆和圆环
Draworder[dr]：改变图像和其它对象的显示顺序
Tilemode：模型与布局之间的转换（1为模型，0为布局）
OOPS：有时，在删除一些图元后又经过很多操作，但又发现被删除的图元又需要用到，这时退的话后面的操作又白做了，重新画删除的图元又麻烦，这时可用到OOPS命令，将被删除的图元恢复即可，注意，OOPS只能恢复最后一个被删掉的图元。
二、选择技巧
\U+00b2 m2
(注意:此为0为零,且只有在宋体字体里才能显示得出来,其余光珊字体不行)
另:在CAD中上下角标:使用MTEXT命令;上角标如㎡,写成m2^,选中2^,点取按钮a/b；下角则写成m^2，选中^2,点取按钮a/b。
100个CAD的小技巧，教你如何变成设计院大神
100个CAD的小技巧，教你如何变成设计院大神展开全文1．打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，把旧图以图块形式插入即可。
2．样板文件的作用？（1）样板图形存储图形的所有设置，还可能包含预定义的图层、标注样式和视图。
样板图形通过文件扩展名【.dwt】区别于其他图形文件。
它们通常保存在template目录中。
（2）如果根据现有的样板文件创建新图形，则新图形中的修改不会影响样板文件。
可以使用随程序提供的一个样板文件，也可以创建自定义样板文件。
3．打开dwg文件时，系统弹出【AutoCAD消息】对话框提示【图形文件无效】，告诉用户文件不能打开怎么办？这种情况下可以先退出打开操作，然后打开【文件】菜单，选【图形实用工具︱修复】命令，或者在命令行直接用键盘输入【recover】，接着在【选择文件】对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。
4．从备份文件中恢复图形首先要使文件显示其扩展名（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，把【隐藏已知文件类型的扩展名】前面的钩去掉）；其次要显示所有文件（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，【隐藏文件和文件夹】选择列表，选【显示隐藏的文件、文件夹和驱动器】）；再次找到备份文件（它的位置可以在AutoCAD【工具】菜单，选项，【文件】选项卡，【临时图形文件位置】查到），将其重命名为【.DWG】格式；最后用打开其他CAD 文件的方法将其打开即可。
5． AutoCAD中的工具栏不见了怎么办？选择【工具】菜单，选项，【配置】选项卡，【重置】按钮；也可用命令MENULOAD，然后点击浏览，选择ACAD.MNC加载即可。
6．如何关闭CAD中的*BAK文件？（1）选择【工具】菜单，选项，选【打开和保存】选项卡，再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。
（2）也可以用命令ISAVEBAK,将ISAVEBAK 的系统变量修改为0，系统变量为 1 时，每次保存都会创建【*BAK】备份文件。
CAD学习绘图小技巧笔记
CAD学习笔记一．快捷键的学习1.L直线，F8正交L-空格-shift+<-60度-200长-画一个60度角长200的线段。
2.REC画矩形方法一：REC-空格-空白处点击一下-D-指定长度200-指定宽度100-空白处点击一下，矩形画完。
方法二：REC-空格-空白处点击一下-shift+2生成@符号-指定长度200-逗号，-指定宽度100-空白处点击一下，矩形画完。
方法三：REC-空格--F（圆角命令）-指定圆角的半径为20-空白处点击一下拉出矩形-画一个圆角为20的矩形方法四：REC-空格--C（倒角命令）-指定矩形第一个倒角的距离为20-空格-指定矩形第二个倒角的距离20-空格-空白处点击一下拉出矩形-画一个倒角为20的矩形3.M移动4.EX延伸5.CO复制6.MI镜像7.TR修剪8.O偏移9.SC缩放10.C 画圆11.E删除TR++,DELC,DELET12.AR阵列13.RO旋转14.EL椭圆15.H填充16.POL多边形17.A圆弧18.标注DAL线性标注；DRA半径标注；DDI直径标注；DAN角度标注；QDIM快速标注19.CM添圆的中线-点一下圆即可；CL添矩形中线-点一下矩形的上下两边或左右两边即可新建图层21.T输入文字，ST修改文字大小-新建-命名300-注释性高度数值改为300-确定-置为当前-在用文字工具添加文字的时候就变成了300的大小。
22.DIV等分-空格-输入10-空格-则线段被分成了10段。
PT 修改等分点格式-空格-相对屏幕设置大小，可以为3,5,10-还可以选择一下调整等分点的形状23.XL 构造线24.D修改标注线与文字-可以修改线的颜色，文字的颜色-调整-修改注释性100,300,500,1000等-确定-置为当前25.J合并选中圆弧-J-空格-l闭合-空格-合并圆弧为圆26.X分解27.MA 格式刷28.PE-空格-M空格闭合图形29.BO拾取边界线，点击拾取点，点击图案内任一点30.LEN拉长-空格-空格-输入120-空格-选对象-对象拉长为12031.AL对齐-空格-选择对象-空格-指定第一个点，第二个点，第三个点......-空格；二．CAD比例的设置A4:297*210MMA3:420*297MMA2:594*420MMA1:840*594MM1CM=10MM,保存格式为.dwg格式,打印窗口选择保存为PDF格式；右键符号可选择不同的符合，比如φ直径%%C；°度数%%D；±正负号%%P；三．绘制角度的线1.绘制60°的角L 先画一条水平线- L直线-空格-shift<60-空格-空白处拉一下-输入200-则60度角长度200的线画完完成。
CAD 操作技巧及解析
CAD 操作技巧1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉 Cross"方式，左选与右选的区别是左选必须全部框住才算选中，而右选只要框中图元一小部分就可选中图元。
2. 相对坐标输入点时，在正交状态时，一般输入为：@ x，0或@0，y (例如输入相对坐标“@100，0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0，50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。
3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。
4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。
5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。
6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。
7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。
8. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。
9. 空心汉字字形如使用AutoCAD R14-CAD2006中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为空心汉字10. AutoCAD 的中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。
Jewel-cad 120个绝对实用技巧
AD技巧120个绝对实用！1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板" v4 Q7 X5 P9 D" c这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）2 P* I- k N) Y选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA有时我们会碰到这样的问题7 w8 w5 U" O3 _3 f: T/ V比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下7 w7 ?6 d+ K9 h操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵1 ~! H8 ^9 N# Q4 E. y: x5 `3.【填充无效时之解决办法】& J7 }8 V, h0 W j' q有的时候填充时会填充不出来除了系统变量需要考虑外" U$ u- }2 m- a' @' e% j6 h; l还需要去OP选项里检查一下$ {: I) d% P4 a9 o* b! m) D. WOP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】2 a: e3 x9 q# x, Z J正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体+ E" O) l6 i7 m, l2 p3 e 这时可以如下解决()进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD 值：0/10 P! _: [% V3 u8 m9 u5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改' ?% |1 m( i* t操作：+ r" ^3 J; D5 Z( qOP选项-----配置-----重置即可恢复* A" K" n' Z. E1 s4 }但恢复后，有些选项还需要一些调整，例如十字光标的大小等~, b& r3 A* i0 K8 K5 U, O: w7 m# c) z0 u1 l( L2 K* A( R# ~5 x. W* {' }6.【鼠标中键不好用怎么办呀】$ `) K, Z' Q+ t: o |( ^% v$ ^正常情况下; ^7 B3 z* V7 J3 Z) N! v# }4 ~0 dCAD的滚轮可用来放大和缩小，，，还有就是平移（按住）9 \7 A. h" u" V* ^但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人3 K9 ?0 I% c7 N- v这时只需调下系统变量mbuttonpan即可8 s# U6 p- k( T初始值：1支持菜单(.mnu) 文件定义的动作$ |; y" B1 A0 g9 B2 `7 v# ~( t7 Y3 w5 N当按住并拖动按钮或滑轮时，支持平移操: ] b- B. t/ V$ y" w【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）S6 z4 s( {9 \& O- B* ?) a) d6 Y( D7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”7 h: J3 ?* d$ P4 p7 w但现在就让我们用右键来代替他们吧* a; y# ?9 }6 p" {0 YOP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯( {1 P$ j& X% k/ Z其次：空格键次之烦感：千万不要用回车键确定9 i/ Y8 v6 j$ E* D! x& {; X% ?7 U2 P5 ^5 C0 K, @0 F8.【图形里的圆不圆了咋办呀】/ G! ~1 R' L3 i( \8 K( x经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成- A! V% U6 J2 s8 H# M这里就不多说了. Q# |9 j+ V3 s! P* m6 b一个命令搞定它命令：RE~即可3 Q' C& U( O- k8 a' `2 t9 `* P, K& A' B0 J6 P3 M x0 Q; K5 a* A* \, _, N9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）: @; x4 P4 Z' sop----显示------图形窗口中显示滚动条即可. ~0 W+ z3 V+ ]7 q. G: |3 Z: C/ N10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容; K; O$ h4 Y8 c' f' V# J这样用2002 2004 2006都可以打开了方便操作+ J$ a/ P* z9 g# ]: S$ _% x& x+ }3 r/ x- t" I7 q* J5 k& l4 Z- m8 Q11.【如果想下次打印的线型和这次的一样怎么办】! _1 ~2 g7 t) q* \6 n) V换言之.【如何保存打印列表】' B, w1 B; E2 D. u+ T, e$ w& z4 M; kop选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表& g: t1 V% @% a8 U+ p+ r表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可% ?$ s+ S/ Z( F1 ~7 o13.【目标捕捉（OSNAP）有用吗】0 Q/ H3 e- n- ?% I答：用处很大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉Cross"方式。
2. 相对坐标输入点时，在正交状态时，一般输入为：@x,0或@0,y (例如输入相对坐标“@100,0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0,50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。
3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。
4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。
5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。
6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。
7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。
8. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。
9. 空心汉字字形如使用AutoCAD R14中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为10. AutoCAD R14的BONUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。
11. BONUS中有一个有用的命令，即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。
12. Image命令在R14中代替了R13中的BMPIN、PCXIN之类的命令，它将位图嵌入文件中，只用来显示，如炸开就成了空框架，如何使用PCXIN等命令重现？请将R13安装目录下的RASTERIN.EXE拷入R14下，用appload将其装入，然后就可以将位图导入（可编缉，可炸开）了。
13. BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入“@”。
常用一条线一段为点划线，另一段为实线时。
14. AutoCAD R14中提供了大量的命令缩写，许多R13中无缩写的命令也有了缩写，下面提供了CAD中的单字符缩写：A：ARC，B：Bmake，C：Circle，D：ddim，E：erase，F：fillet，G：group，H：bhatch，I：ddinsert，L：line，M：move，O：offset，P：pan，R：redraw，S：stretch，T：mext，U：undo，V：ddview，W：Wblock，X；explode，Z：zoo，可大量使用之，使用后会发现比鼠标点取快（尤其在ls输5个字符的速度下）。
AutoCAD R14大量扩充了简化命令，不仅增加了以首字母简化的命令（这里不列出），而用增加了用前两个字母简化的命令，常的如：array 、copy、dist、donut 、dtext 、filter 、mirror、pline 、rotate 、trim、scale 、snap 、style、units等，更加提高了用键盘输入命令的速度，对熟悉键盘的朋友来说简直是如虎添翼。
15. AutoCAD R14命令的缩写也可用在R13，方法是将AutoCAD R14下的Support子目录下的ACAD.pgp拷贝至AutoCAD R13中的Support子目录下。
16. AutoCAD 中ACAD.pgp文件十分重要，它记录命令缩写内容，用户可自定义它们，格式如下：<命令缩写> *命令名称。
也可定义系统命令，AutoCAD R14提供了sh命令，可执行DOS命令，但在Windows作用下不大。
17. AutoCAD R14中用NOTEPAD、EDIT、DIR、DEL等系统命令，笔者认为其中NOTEPAD对自定义CAD用途较大，但使用起来会发现屏幕一闪（进了DOS），又返回，十分让人不愉快，让我们来编一个小程序，取名为note.lsp:(defun c:notepad)(startapp″notepad″)先将ACAD.pgp中的NOTEPAD命令定义行删除，重入CAD后，再将此程序命令：（load″note″）装入，下一次用NOTEPAD命令会有更好效果，最好将（load″note″）加入Support子目录下的ACADR14.lsp中。
18. AutoCAD R14中打印线宽可由颜色设定，这样机械制图中的各种线型不同、、线宽不同的线条可放入不同的层，在层中定义了线型的颜色，而在打印设置中设定线型与颜色的关系，效果良好。
19. AutoCAD R14的Support中ACAD.dwt为缺省模板，要好好加工它，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量重复工作。
20. AutoCAD中有不少外部Lisp命令文件，可以直接观察它们，如果学习开发Lisp应用程序，注意；R14可是最后一版Lisp文件内容公开的AUTOCAD，在CAD2000中Lisp 文件内容是加密的（笔者正在研究解密程序）。
21. AutoCAD二次开发工具很多，Lisp早就有了，R11提供了ADS（Acad Develop system）,R12中提供了ADS对实模式下C编译器（如BC，MS C）的支持，R13提供ARX（Acad Runtime eXtend）,R14提供了VB Automation,这个Automation使VB编写CAD程序成为可能，渴望CAD编程的人有了一个最好的选择，不必学习ADS、ARX、Object ARX和AutoLisp,一起加入AutoCAD编程的世界。
22. 用户自定义的Lisp文件一定要自动装入AutoCAD，这样就需要在acadr14.lsp中加入用户Lisp文件的装入语句，acadr14.lsp（早期版本为acad14.lsp）好似DOS的Autoexec.bat，一定要好好利用，在其中如定义了名为S::STARTUP()的函数可自动运行它。
（给CAD加个启用画面如何，可用STARTUP加startapp函数，也可加登录密码）。
23. 将AutoCAD中的图形插入WORD中，有时会发现圆变成了正多边形，用一下VIEWRES命令，将它设得大一些，可改变图形质量。
24. 形如φ30H11(+0.1,-0.2)的标注如何去标呢,请在文本内容中输入%%c30{H11（）{\H0.7X；\S+0.1^-0.2；}}”，可以实现，如嫌太麻烦，就编程序来简化操作。
25. AutoCAD中文件可当作块插入其他文件中，但这样一来过多的块使文件过于庞大，用PURGE来清除它们吧，一次清一层，一定要多用几次呀！26. AutoCAD R14的帮助文件内容十分丰富，由很多本“书”组成，一层层打开，多看它们用处是很大的，其中包括了CAD的各方面，比任何CAD大全还全，你是否想您的帮助加入其中，请修改t,加入自己帮助的链接。
27. 在CAD中可按规定编定.ahp的CAD帮助文件，在R14下用ahp2hlp.exe将其转变为.hpj的文件和.rtf的文件，再用HelpWorkshop工具（在VC5中有）将其项目打开，编译为.hlp文件。
28. 在AutoCAD中有一些DOS下的exe文件在R14中仍有用途，用Slidelib.exe可将幻灯片作库，mc.exe可实现菜单的编译。
29. 在作完零件图进行组装时，可将零件图块插入后焊开，再用group成组后组装，这时用ddselect命令控制组选取处于何种状态，取消组选时再30. 在AutoCAD中的菜单源文件为.mnu文件，将其修改可将自己的命令加入菜单中，再用menu命令装入，加参加AutoCAD帮助了解菜单文件格式。
图标工具条中加入自己的命令相对简单，可在工具条上点右键，在toolbar对话中，点new 按钮，输入工具条后，一个新工具条产生，再选Customize按钮，选定custom，将空按钮拖入工具条中，再在空按钮上按右键，这样就可定义自己的按钮图标和命令。
31. AutoCAD的状态行也可处定义，用DIESEL语言可以访问它，最简单的方法用modemacro命令，后输入$（getvar,clayer）,以后当前层名就显示在准确无误行上，用户化可谓无孔不入吧！32. AutoCAD的图形格式为.dwg,也可导出为.bmp及.wmf或.eps、.dxf、.3ds，是如果用render命令可存为.pcx、.tga、.tif格式，AutoCAD还可将文件直接存为这几种格式，要为系统装一个名为“Raster file export”的打印机，用它打印到文件，ACAD2000还可将文件存为JPG格式。
33. render进行着色时，render无关闭按钮，用户采用：（arxunload＂render＂）,因为它是ARX文件扩展的功能。
34. dimzin系统变量最好要设定为8，这时尺寸标注中的缺省值不会带几个尾零，用户直接接受缺省值十分方便快捷。
35. 如遇到快捷失效，如^0失去作用变为正交模式切换的情况，请用menu将当前使用菜单.mnu菜单源文件重装一遍即可。
36. 在多行文字（mtext）命令中Word97编辑文本。
Mtext多行文字编辑器是AuotCAD R14中的新增功能，它提供了Windows文字处理软件所具备打开“Tools”菜单选“Preferences”命令，“Preferences”对话框弹出后，打开“Files/Text Editor,Dictionary,and Font File Name/Text Editor ApplicationIinternal”,双击“Internal”,出现“Select a file”对话框，接着找到“Winword.exe”应用程序文件，击“打开”钮，最后单击“OK”返回。
完成以上设置后，用户如再使用mtext 命令时系统将自动调用我们熟悉的Word97应用程序，为AotoCAD中的文本锦上添花。
37. 巧用工具按钮自定义AotoCAD中有许多Lsp文件能为我们提供非常实用的命令，如chtext.lsp就是一个很好的文字修改命令，尤其适用于大批文字的修改，但在使用这样的命令之前必须先把Lsp文件载入。
