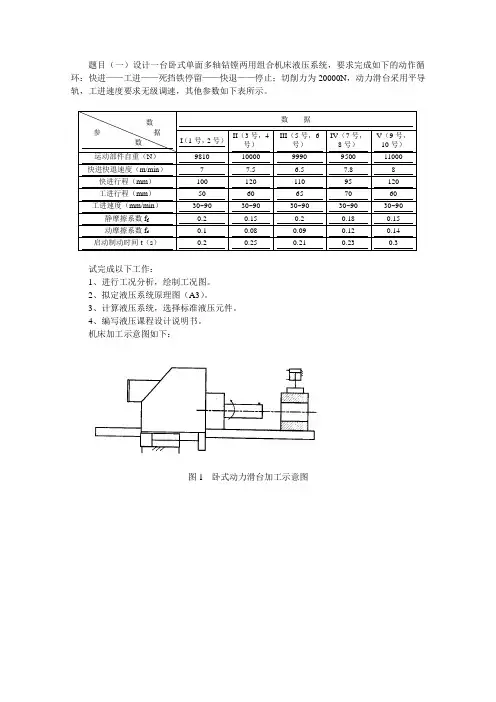

题目(一)设计一台卧式单面多轴钻镗两用组合机床液压系统,要求完成如下的动作循环:快进——工进——死挡铁停留——快退——停止;切削力为20000N,动力滑台采用平导轨,工进速度要求无级调速,其他参数如下表所示。

试完成以下工作:

1、进行工况分析,绘制工况图。

2、拟定液压系统原理图(A3)。

3、计算液压系统,选择标准液压元件。

4、编写液压课程设计说明书。

机床加工示意图如下:

图1 卧式动力滑台加工示意图

题目(二)设计一台上料机液压系统,要求该系统完成:快速上升——慢速上升(可调速)——快速下降——下位停止的半自动循环。采用900V 型导轨,垂直于导轨的压紧力为60N ,启动、制动时间均为0.5s ,液压缸的机械效率为0.9。设计原始数据如下表所示。

试完成以下工作:

1、进行工况分析,绘制工况图。

2、拟定液压系统原理图(A4)。

3、计算液压系统,选择标准液压元件。

4、编写液压课程设计说明书。

上料机示意图如下:

图2 上料机示意图

题目(三)(任选):设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统,其工作循环是:快进→工进→快退→停止。主要参数:轴向切削力为30000N,移动部件总重力为10000N,快进行程为150mm,快进与快退速度均为 4.2m/min。工进行程为30mm,工进速度为0.05m/min,加速、减速时间均为0.2s,利用平导轨,静摩擦系数为0.2,动摩擦系数为0.1。要求活塞杆固定,油缸与工作台联接。设计该组合机床的液压传动系统。

试完成以下工作:

1、进行工况分析,绘制工况图。

2、拟定液压系统原理图(A4)。

3、计算液压系统,选择标准液压元件。

4、编写液压课程设计说明书。

题目(四)(任选):一台卧式单面多轴钻孔组合机床,动力滑台的工作循环是:

快进→工进→快退→停止。液压系统的主要性能参数要求如下,轴向切削力为24000N;滑台移动部件总质量为510kg;加、减速时间为0.2s;采用平导轨,静摩擦系数为0.2,动摩擦系数为0.1,;快进行程为200mm,工进行程为100mm,快进与快退速度相等,均为 3.5m/min,工进速度为30~40mm/min。工作时要求运动平稳,且可随时停止运动。试设计动力滑台的液压系统。

试完成以下工作:

1、进行工况分析,绘制工况图。

2、拟定液压系统原理图(A4)。

3、计算液压系统,选择标准液压元件。

4、编写液压课程设计说明书
