立式轴流泵的结构及安装方法
立式轴流泵的结构及安装方法
立式轴流泵的结构及安装方法立式轴流泵是一种常见的水泵类型，通常用于大流量、低扬程的输送液体。
它具有结构简单、体积小、效率高的优点，被广泛应用于农业灌溉、船舶排水、工业冷却等领域。
本文将详细介绍立式轴流泵的结构和安装方法。
一、立式轴流泵的结构立式轴流泵由泵体、叶轮、主轴、轴承等组成，其结构如下：1.泵体：泵体是立式轴流泵的主体部分，一般由铸铁、钢材或不锈钢等材料制成。
泵体通常呈立式圆柱状，内部设有进出口口和叶轮安装孔。
2.叶轮：叶轮是立式轴流泵的核心部件，用于转化电动机的旋转动力为水流动能。
叶轮通常由铝合金、塑料、不锈钢等材料制成，有多个弯曲的叶片构成。
3.主轴：主轴是连接叶轮和电动机的零件，通过主轴的旋转驱动叶轮旋转。
主轴通常由不锈钢或碳钢制成。
4.轴承：轴承用于支撑主轴，减少主轴与泵体之间的摩擦。
常见的轴承类型包括滚动轴承和滑动轴承。
5.密封装置：立式轴流泵的密封装置用于防止液体泄漏。
常见的密封方式包括填料密封、机械密封和密封圈等。
二、立式轴流泵的安装方法立式轴流泵的安装方法较为简单，但需注意以下几点：1.安装位置：立式轴流泵应放置在水池或水源附近，以保证进水口具有足够的水量。
同时，为了方便维修和保养，应保证安装场地宽敞。
2.基础处理：安装立式轴流泵前，需先进行基础处理。
基础应具有足够的强度和稳定性，并且平整度要求高。
在基础上，需要设有支承座或安装座。
3.安装泵体：先将泵体放置到支承座上，并使用水平仪检查泵体的水平度。
修正水平度后，进行固定，可以使用螺栓或焊接等方式。
4.安装主轴和叶轮：将主轴插入泵体内，并安装好叶轮。
在安装叶轮时，应注意叶轮的定位和固定方式，确保叶轮的平衡性和旋转自由度。
5.安装电动机：将电动机与主轴连接，测试其旋转是否正常。
电动机的安装位置应与泵体保持合理距离，以免过热或其他安全隐患。
6.连接管道：根据需要，连接进水口和出水口的管道。
在安装管道时，需保证管道密封良好，且呈良好的斜度，以便顺畅排水。
立式轴流泵的结构及安装方法范文
立式轴流泵的结构及安装方法范文立式轴流泵是一种常用的水泵设备，广泛应用于农田灌溉、工业排污等领域。
下面是一篇关于立式轴流泵的结构及安装方法范文，供参考。
一、立式轴流泵的结构立式轴流泵是一种以电动机或柴油机为动力源，通过叶轮的旋转来提供压力的水泵。
它由电动机、轴承、泵体、叶轮、密封装置等部件组成。
1. 电动机：电动机是立式轴流泵的动力源，通常采用三相异步电动机。
它可以提供足够的动力，使泵的叶轮旋转，并将水泵出去。
2. 轴承：轴承是支撑轴的部件，它使轴能够平稳地旋转。
通常采用滚动轴承，以减小摩擦阻力，延长使用寿命。
3. 泵体：泵体是水泵的主体部分，它通常由铸铁或不锈钢制成。
泵体内部有一个流道，水经过流道进入叶轮。
4. 叶轮：叶轮是立式轴流泵的核心部件，它是泵的转动部分。
叶轮通常由铸铁或不锈钢制成，它的形状可以根据需要进行调整，以提高泵的性能。
5. 密封装置：密封装置是防止水泵漏水的部分，它通常包括密封圈、密封垫和密封盖等部分。
密封装置的好坏对水泵的运行稳定性和耐用性影响很大。
二、立式轴流泵的安装方法1. 地基准备：在安装立式轴流泵前，首先需要准备好地基。
地基应该坚固平整，以保证泵的稳定性。
地基的要求可以根据实际情况进行调整。
2. 安装电动机：将电动机固定在泵体上，确保电动机与泵体之间的连接牢固。
电动机的安装应该符合电动机的安装标准，以提高电动机的使用寿命。
3. 安装轴承：将轴承安装到泵体上，确保轴承与泵体之间的连接牢固。
轴承的安装位置应该是合适的，并且轴承的选择应该符合需要。
4. 安装叶轮：将叶轮装到轴上，确保叶轮与轴之间的连接牢固。
叶轮的安装应该注意根据需要进行调整，以提高泵的性能。
5. 安装密封装置：将密封装置安装到泵体上，确保密封装置与泵体之间的连接牢固。
密封装置的选择应该符合需要，并且安装应该按照相关的规定进行。
6. 安装管道：将进水管道和出水管道连接到泵上，确保管道与泵之间的连接牢固。
管道的安装应该符合相关的标准，以保证泵的正常运行。
立式轴流泵的安装方法
立式轴流泵的安装方法立式轴流泵是一种重要的水泵设备，常用于建筑、农林灌溉、水利工程等领域。
正确的安装方法能够确保泵的工作效率和运行稳定性，下面将介绍立式轴流泵的安装方法。
1. 安装前准备在安装前，首先需要确认立式轴流泵的型号、规格和工作要求是否与实际需求相符。
同时还要准备好安装所需的工具和材料，如电动葫芦、吊具等。
另外，还需要对待安装的场地进行清理，保证安装的空间干净、整洁。
2. 安装基础立式轴流泵的安装需要有一个坚固的基础，以支撑泵的重量和防止振动。
在安装基础上需要做好浇筑，保证基础平整、牢固。
同时，还需要确保基础的高度和尺寸与泵的安装要求相符。
3. 安装电动机立式轴流泵通常由电动机驱动，因此在安装时需要首先安装好电动机。
安装电动机时，需要先将电动机安装到泵的顶部，通过螺栓将其固定在泵的法兰盘上。
在固定电动机时，要注意螺栓的紧固力度，以及确保电动机与泵的轴线保持一致。
4. 安装出水管道完成电动机的安装后，接下来需要安装出水管道。
出水管道通常由管道、弯头、法兰等组成，在安装时需要确保管道与泵的出口对齐，并且紧固螺栓保持良好的密封性。
5. 安装泵体在电动机和出水管道安装完成后，就可以进行泵体的安装了。
首先需要将泵体放置在预先准备的基础上，并使用吊具将泵体吊起。
在吊装过程中要注意保持泵体的水平，以及与电动机和出水管道的对齐。
然后，通过螺栓将泵体固定在基础上。
6. 安装吸水管道最后一步是安装吸水管道。
吸水管道通常由进水口、滤网、软连接等组成，需要确保吸水管道与泵体的进口对齐，并使用螺栓进行固定。
在连接软连接时，要注意连接的严密性，并且确保无阻塞。
以上就是立式轴流泵的安装方法。
在安装过程中，要严格按照设备的使用说明和相关的安装标准进行操作，确保安装质量和安全。
另外，安装完成后还需要进行试运行和调试，以确保泵的正常工作。
立式轴流泵的安装方法
立式轴流泵的安装方法立式轴流泵是一种常见的水泵，广泛应用于农业灌溉、市政工程和工业生产等领域。
正确的安装方法可以确保立式轴流泵能够正常运行，并提高其工作效率和使用寿命。
首先，在进行立式轴流泵安装之前，需要选择一个适合的安装位置。
安装位置应该保持平整且稳固，并且要远离有害物质和可燃物。
在安装过程中，需要确保泵的进出口与管路相连接，并保持紧密密封。
其次，根据泵的大小和重量，需要使用适当的起重设备进行安装。
在使用起重设备之前，需要检查设备的安全性，确保其能够承受泵的重量。
使用起重设备将泵缓慢地放入安装位置，并使用水平仪确保泵的底座平稳。
接下来，需要仔细安装立式轴流泵的驱动设备。
通常，立式轴流泵驱动设备是由电机和联轴器组成。
在安装电机时，需要确保电机与泵的轴线对齐，并通过联轴器连接。
在安装联轴器时，需要正确安装衬套，以确保联轴器的工作效率和可靠性。
安装完驱动设备后，需要仔细检查所有的安装步骤是否正确无误。
检查每个连接部位是否牢固，确保泵的进出口与管路相连接，并确保没有漏水。
在完成检查后，可以进行电气连接，并进行试运行。
在试运行之前，需要将立式轴流泵充水，并确保所有的管路都处于正常工作状态。
打开泵的进水阀，确保泵能正常启动，并检查泵的运行情况。
如果泵运行平稳，无异常噪音和振动，即可进行正常的工作运行。
需要注意的是，在使用立式轴流泵时，要定期进行维护和保养，以确保其正常运行。
定期检查泵的进出口、联轴器和电机等部位是否存在异常，及时处理任何问题。
此外，根据泵的使用情况，定期更换润滑油和密封件，以延长立式轴流泵的使用寿命。
总之，正确的安装方法对于立式轴流泵的工作效率和使用寿命起着至关重要的作用。
遵循以上安装步骤，可以确保立式轴流泵正常安装，并且能够顺利运行。
同时，合理的维护和保养也是保证立式轴流泵长期稳定运行的关键。
立式轴流泵的结构及安装方法(正式)
编订：__________________单位：__________________时间：__________________立式轴流泵的结构及安装方法(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6128-33 立式轴流泵的结构及安装方法(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
立式轴流泵属于叶片式泵，这种泵具有大流量、低扬程、高比转数、高效率、占地面积小，性能参数可变性，以及适合低水位条件等特点。
因此，常成为农业排灌、城市给排水、火电厂输送循环水等工程优先选用的泵型。
一、基本结构和作用由吸入水池流过来的水，通过吸入喇叭管，由于叶轮室内叶轮的叶片强迫水旋转，使水进入导叶体，进行能量转换产生扬程，流经泵筒体从排水弯管排出。
泵通过联轴器（刚性的）与中间轴联结。
电机支座下面的轴承承受转子的全部向下的轴向力。
中间轴与电机轴用弹性联轴器联结。
轴流泵的叶轮（轮毂体）上带有叶片，根据叶片是否可调泵的性能参数改变，轴流泵分以下三种：固定式轴流泵——叶轮（轮毂体）和叶片为整体结构，叶片不可调；半调节叶片轴流泵——叶轮（轮毂体）和叶片为组合结构只能在停机时，拆下叶片调节叶片的安放角（如0°、±2°、±4°、±6°、±8°），其角度的调节是梯级的；全调节叶片轴流泵——通过一套调节机构(机械的或液压的)，泵可在运行中用手动、电动、电脑控制等方式，进行叶片安放角的无级调节。
立式轴流泵的结构及安装方法
编号：AQ-JS-09197( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑立式轴流泵的结构及安装方法Structure and installation method of vertical axial flow pump立式轴流泵的结构及安装方法使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
立式轴流泵属于叶片式泵，这种泵具有大流量、低扬程、高比转数、高效率、占地面积小，性能参数可变性，以及适合低水位条件等特点。
因此，常成为农业排灌、城市给排水、火电厂输送循环水等工程优先选用的泵型。
一、基本结构和作用由吸入水池流过来的水，通过吸入喇叭管，由于叶轮室内叶轮的叶片强迫水旋转，使水进入导叶体，进行能量转换产生扬程，流经泵筒体从排水弯管排出。
泵通过联轴器（刚性的）与中间轴联结。
电机支座下面的轴承承受转子的全部向下的轴向力。
中间轴与电机轴用弹性联轴器联结。
轴流泵的叶轮（轮毂体）上带有叶片，根据叶片是否可调泵的性能参数改变，轴流泵分以下三种：固定式轴流泵——叶轮（轮毂体）和叶片为整体结构，叶片不可调；半调节叶片轴流泵——叶轮（轮毂体）和叶片为组合结构只能在停机时，拆下叶片调节叶片的安放角（如0°、±2°、±4°、±6°、±8°），其角度的调节是梯级的；全调节叶片轴流泵——通过一套调节机构(机械的或液压的)，泵可在运行中用手动、电动、电脑控制等方式，进行叶片安放角的无级调节。
二、进水流道和湿坑、干坑安装轴流泵（特别是大型泵）对进水流道的型式和尺寸要求非常严格，它直接影响泵的性能（如泵效率、汽蚀性能等）、因此必需通过正规的设计（设计院设计）。
立式轴流泵安装方案
立式轴流泵安装方案一、前言。
立式轴流泵是一种常用的水泵类型，其安装对于水泵的正常运行至关重要。
本文将就立式轴流泵的安装方案进行详细介绍，包括安装前的准备工作、安装过程中的注意事项以及安装后的调试与检查。
二、安装前的准备工作。
1. 地基准备，在进行立式轴流泵的安装前，需要确保泵的安装位置地基平整、坚固，并且符合泵的安装要求。
2. 泵体检查，在安装前需要对立式轴流泵的泵体进行检查，确保泵体没有损坏或者异物进入，以免影响安装和使用。
3. 泵站设计，在安装前需要对泵站进行设计，包括泵站的布局、管道连接方式等，确保泵站的设计合理、安全。
三、安装过程中的注意事项。
1. 泵体安装，在进行立式轴流泵的安装时，需要注意泵体的安装位置和方向，确保泵体安装正确、稳固。
2. 泵站管道连接，在进行管道连接时，需要确保管道连接牢固、密封，避免泄漏。
3. 电机安装，立式轴流泵的电机安装需要注意电机与泵的联轴器安装是否正确，以及电机的接线是否符合要求。
四、安装后的调试与检查。
1. 电机启动，在安装完成后，需要进行电机的启动调试，确保电机运行正常。
2. 泵站试运行，安装完成后，需要进行泵站的试运行，观察泵站运行是否正常，排查可能存在的问题。
3. 安全检查，安装后需要进行泵站的安全检查，包括泵站的各项安全设施是否完好、泵站运行是否符合安全要求等。
五、总结。
立式轴流泵的安装是一个复杂的过程，需要在安装前做好充分的准备工作，确保安装过程中的各项注意事项都得到严格遵守，同时在安装后需要进行严格的调试与检查，保证泵站的安全运行。
希望本文所述的安装方案能够对立式轴流泵的安装工作有所帮助。
立式轴流泵的结构及安装方法
立式轴流泵的结构及安装方法立式轴流泵是一种以轴流作用为主的离心泵，其结构和安装方法如下：一、立式轴流泵的结构立式轴流泵由泵体、叶轮、轴、轴承、密封件和驱动装置等几个基本部分组成。
1. 泵体：泵体通常采用铸铁或钢材制成，具有较高的刚性和耐腐蚀性。
泵体上设有进出口管路，以便吸水和排水。
2. 叶轮：叶轮是立式轴流泵的核心部件，其主要作用是将液体进行压力能量转换和流体动能转换。
叶轮通常由数个叶片组成，叶片的形状和数量决定了泵的性能。
3. 轴：轴是叶轮与驱动装置之间的连结件，通常由高强度的合金钢制成，具有较好的刚性和耐腐蚀性。
4. 轴承：轴承主要用于支撑轴的转动，并承受叶轮产生的轴向和径向力。
轴承一般采用滚动轴承或滑动轴承。
5. 密封件：立式轴流泵通常采用机械密封或密封环来保证泵体与轴的连接处不泄漏。
6. 驱动装置：驱动装置通常由电机、减速器和联轴器组成，其主要作用是提供泵的运转动力。
二、立式轴流泵的安装方法1. 安装环境准备：在安装立式轴流泵之前，需要确保安装环境干燥、通风良好，并且没有异物和其他障碍物。
2. 安装基础：立式轴流泵的安装基础需要具备足够的承重能力和稳定性，通常采用混凝土基础或钢结构基础。
3. 安装泵体：将泵体放置在安装基础上，并使用水平仪进行水平校准。
使用螺栓将泵体固定在基础上，确保泵体的稳定性。
4. 安装叶轮和轴：将叶轮和轴组装在一起，并确保叶轮与泵体之间、叶轮与轴之间的间隙符合设计要求。
5. 安装轴承和密封件：安装轴承时，需要确保其位置正确，并使用润滑油进行润滑。
安装密封件时，需要确保其密封性能良好。
6. 安装驱动装置：安装驱动装置之前，需要确保其能够提供足够的动力，并使用联轴器将电机与泵轴相连。
7. 安装管路：根据泵的进出口口径和管道的设计要求，安装相应的进出口管路，并确保泵与管道之间的连接牢固。
8. 运行调试：在完成立式轴流泵的安装后，需要进行运行调试，确保泵的运行正常，并进行必要的调整和修正。
立式轴流泵的结构及安装方法范本（2篇）
立式轴流泵的结构及安装方法范本立式轴流泵是一种应用广泛的水泵，特点是结构紧凑、占地面积小、安装方便。
本文将介绍立式轴流泵的结构及安装方法。
一、立式轴流泵的结构立式轴流泵主要由泵壳、叶轮、轴承、轴承座、传动装置、密封装置等组成。
1. 泵壳：即泵的外壳，通常由铸铁或钢板焊接而成，具有较高的强度和稳定性。
泵壳内设有吸入管和排出管，以供介质进出。
2. 叶轮：是立式轴流泵的核心部件，起到抽水和输送介质的作用。
叶轮通常由铸铁、不锈钢等材料制成，具有良好的耐磨性和耐腐蚀性。
3. 轴承：用于支撑叶轮转动的轴承，通常采用滚动轴承或滑动轴承。
轴承可根据泵的规格和工况选用，确保泵的稳定运行和寿命。
4. 轴承座：用于支撑轴承的座子，通常由铸铁或钢板制成，具有一定的强度和刚度。
5. 传动装置：用于传递电动机的动力，使轴承驱动叶轮旋转。
传动装置通常由电动机、联轴器和减速器组成。
6. 密封装置：用于保持泵内介质的不泄露，通常可以采用填料密封、机械密封或波纹管密封等形式。
二、立式轴流泵的安装方法1. 安装前的准备工作：(1) 检查泵的零部件是否齐全，是否有损坏或缺失。
(2) 清洗泵的内部和外部，确保泵的清洁。
(3) 检查泵的电动机和传动装置是否正常运转。
2. 安装泵壳：(1) 清理泵基，确保泵基平整、牢固。
(2) 将泵壳放置在泵基上，调整泵的水平度和垂直度。
(3) 使用水平仪、水平尺等工具检查泵壳的水平度和垂直度是否符合要求。
(4) 使用垫片和螺栓将泵壳固定在泵基上。
3. 安装叶轮和轴承：(1) 将叶轮放置在轴上，确保叶轮与轴的连接牢固。
(2) 将轴承装配在轴承座上，确保轴承与轴承座的连接牢固。
(3) 使用润滑油润滑轴承，确保轴承的正常工作。
4. 安装传动装置：(1) 将电动机与联轴器连接，确保联轴器与电动机的连接紧固。
(2) 将联轴器与减速器连接，确保联轴器与减速器的连接紧固。
(3) 将减速器的输出轴与轴承连接，确保减速器与轴承的连接紧固。
立式轴流泵的结构及安装方法范本
立式轴流泵的结构及安装方法范本立式轴流泵是一种将液体从低处抽出并送往高处的泵。
它的结构相对简单，主要由泵体、叶轮、电动机和连接件组成。
下面是一个立式轴流泵的结构及安装方法范本：一、结构：1. 泵体：泵体是一个长而细的圆筒形结构，通常由铸铁或不锈钢制成。
它的主要功能是容纳叶轮和导叶，并提供流体流动的通道。
2. 叶轮：叶轮是立式轴流泵的核心部件，是由多个叶片组成的圆盘状结构。
它通过电动机的驱动而旋转，从而将液体从低处抽出并向高处送出。
3. 电动机：电动机是提供动力的设备，通过驱动叶轮的旋转来实现泵的工作。
常见的电动机有交流电动机和直流电动机两种，根据不同的工作环境和需要选择合适的电动机。
4. 连接件：连接件主要包括法兰、轴承和轴。
法兰用于连接泵体和管道，轴承用于支撑叶轮和轴，轴则起到传递电动机动力的作用。
二、安装方法：1. 安装位置选择：立式轴流泵通常安装在液体所在的低处，以便更好地吸入液体。
安装位置应选择平整、坚固的基础，并且要便于操作和维修。
2. 泵体固定：将泵体垂直安装在基础上，使用螺栓将泵体固定住。
在固定时要注意泵体与基础之间的间隙，以便于日后维护和拆卸。
3. 叶轮安装：将叶轮插入泵体的导叶中，确保叶轮可以自由旋转。
然后使用螺栓将叶轮固定在泵体上，并检查叶轮是否与泵体有足够的间隙，以免发生摩擦。
4. 电动机安装：将电动机安装在泵体上方的支架上，然后将电动机的轴与叶轮的轴连接。
连接时要注意轴承的选择和安装，确保轴的平衡和稳定。
5. 连接管道：使用法兰将泵体与管道连接起来。
连接时要确保法兰的密封性能良好，以免发生泄漏。
6. 泵的测试：安装完成后，需要进行泵的测试。
首先检查泵体和连接件是否紧固，然后接通电源，启动电动机，观察泵的运行情况和液体的流动情况，确保泵的工作正常。
以上是一个立式轴流泵的结构及安装方法范本，希望可以对您有所帮助。
请注意，在实际操作中应根据具体情况进行安装，并参考相关的技术资料和操作手册。
立式轴流泵的结构及安装方法模版
立式轴流泵的结构及安装方法模版一、立式轴流泵的结构立式轴流泵是一种常用的水泵类型，其结构主要包括以下几个部分：1. 泵壳：泵壳是立式轴流泵的外壳，通常由铸铁或钢板制成。
泵壳内部有一个蜗壳，用于引导水流的流动。
2. 泵轴：泵轴是立式轴流泵的主要传动部件，通常由不锈钢、镀铬铸铁等材料制成。
泵轴上安装有叶轮，通过电机等动力装置将叶轮旋转起来，从而实现水的输送。
3. 叶轮：叶轮是立式轴流泵的关键部件，主要用于水的输送和增压。
叶轮通常由铸铁、不锈钢等材料制成，其形状可以是单叶片、双叶片或多叶片等，根据水泵的具体工况进行选择。
4. 导叶：导叶是立式轴流泵的辅助部件，主要用于引导水流的流向，增加水流的速度和能量。
导叶通常由钢板或铝合金制成，形状可以是直板型、曲板型等。
5. 轴承：轴承是立式轴流泵的支承部件，主要用于支撑泵轴的转动。
轴承通常由进口轴承或国产轴承制成，具有承载力大、运行平稳等特点。
6. 机械密封：机械密封是立式轴流泵的关键密封部件，主要用于防止泵内水流向外泄漏。
机械密封通常由碳化硅、碳化钨等耐磨材料制成，具有耐久性好、密封性能优良等特点。
7. 输水管道：输水管道是立式轴流泵的输送通道，主要用于将泵吸入的水流引导到目标位置。
输水管道通常由铸铁、塑料等材料制成，根据水泵的功率和流量进行选择。
以上是立式轴流泵的主要结构部件，不同型号和规格的水泵结构可能会有所不同。
在安装立式轴流泵时，需要按照具体的设备说明书进行操作。
二、立式轴流泵的安装方法立式轴流泵的安装方法一般包括以下几个步骤：1. 安装基础：将立式轴流泵的基础固定在地面上，确保基础平整牢固。
基础的尺寸和设计要符合设备要求。
2. 泵体安装：将泵壳等主要部件安装在基础上，通过螺栓等固定件将其紧固在一起。
安装时需要注意泵轴与基础的垂直度和水平度。
3. 传动装置安装：根据设备要求，安装好电机等传动装置。
确保传动装置与泵轴的连接紧固可靠。
4. 输水管道连接：将输水管道与泵壳的吸入口和出水口连接起来。
立式轴流泵安装方案
立式轴流泵安装方案立式轴流泵是一种常用的水泵类型，其广泛应用于农田灌溉、排水、工业生产等领域。
为确保轴流泵的正常运行和安全使用，以下是立式轴流泵的安装方案。
一、前期准备工作1. 确定使用环境：根据使用要求和场地条件，选择合适的立式轴流泵安装点位，并确保周围有足够的空间供泵组件和维护工作使用。
2. 准备安装设备和工具：根据泵的型号和规格，准备好所需的泵组件、螺栓、密封垫片等配件，并携带所需的安装工具。
二、立式轴流泵的安装步骤1. 安装泵底座：在安装点位上预留好泵的底座尺寸，并确保底座的水平度符合要求。
将底座与地面进行牢固连接。
2. 安装轴承座：根据泵的结构要求，安装轴承座在泵底座上，并确保与泵轴线平行。
3. 安装泵体：将泵体插入轴承座的轴承座孔内，通过螺栓进行固定，同时确保泵与轴线平行。
4. 安装出水管道：将出水管道与泵体连接，注意连接口需要密封可靠，以防止漏水。
5. 安装电机：根据泵的功率和电机的要求，选择合适的电机，并将其安装在泵上，与泵体联轴器连接。
6. 连接电源：将电机与电源相连，进行相应的电气连接工作，并进行必要的电机试运行。
三、立式轴流泵的调试和运行1. 泵的调试：在完成安装后，对泵进行静态和动态的检查和试运行，确保泵的每个部件都能正常工作、无异常振动和噪声。
2. 运行监控：正式投入使用后，定期监测泵的运行情况，注意泵的流量、压力、电机温度等指标，及时发现并处理运行中出现的问题。
3. 维护保养：定期对泵进行维护保养，包括清洗过滤器、清除泵内积垢、检查密封件等，以保证泵的长期稳定运行和使用寿命。
四、立式轴流泵的安全注意事项1. 安全防护：在安装和操作过程中，必须佩戴合适的防护装备，保护自身安全。
禁止将手或其他物体伸入正在运行的泵内。
2. 电源断开：在进行安装和维护工作时，必须切断泵的电源，以免发生意外。
3. 泵周围环境：确保泵的安装周围环境清洁、整洁，并远离易燃易爆物品，同时要保证安装点位的通风和排水良好。
立式轴流泵安装方案
立式轴流泵安装方案一、开箱检查与准备在安装前，应首先对立式轴流泵进行开箱检查，确保泵体、电机、联轴器、底座及附件完整无损，数量与装箱清单相符。
检查泵体各部件是否有明显的损伤或变形，若有异常应及时与厂家联系处理。
准备好所需的安装工具、测量仪器、防护用品等，并确保安装现场符合安全要求。
二、安装位置与基础根据泵的工作条件和工艺要求，选择合适的安装位置，确保泵的安装基础坚实、平稳。
基础的制作应符合设计要求，表面应平整、无油污、无杂物，并预留好地脚螺栓孔。
三、吊装与就位使用合适的起重设备，按照泵体的吊装标识进行吊装，确保吊装过程中泵体不受损伤。
将泵体吊装至安装基础上，轻轻放下，使泵体与基础接触平稳，然后固定好地脚螺栓。
四、底座调整与水平校准使用水平尺和调节螺栓对泵底座进行水平调整，确保泵体安装水平度符合设计要求。
调整过程中，应注意避免底座变形或损伤，同时保证地脚螺栓紧固牢靠。
五、电机与联轴器安装电机安装前应进行绝缘检查，确保电机完好无损。
将电机吊装至泵体上方，使用联轴器连接泵体与电机。
调整联轴器的间隙和同轴度，确保泵体与电机之间连接良好，运转平稳。
六、管道连接与密封根据泵的进出口口径和工艺要求，选择合适的管道连接件。
将管道与泵体进出口连接，并使用密封材料确保连接处不漏水、不漏气。
检查管道连接处是否牢固可靠，确保泵在运行过程中不会发生泄漏或脱落。
七、电气连接与调试按照电气图纸要求，进行电机的电气连接，确保接线正确、牢固。
对电机进行空载试运行，检查电机运转是否正常，有无异响或异常振动。
调试泵的控制系统，确保泵能按照工艺要求进行启停和调速。
八、试运行与检查在确认所有安装工作完成并合格后，进行泵的试运行。
观察泵的运转情况，检查泵体、电机、管道等是否有异常现象或故障。
测量泵的流量、扬程等参数，确保泵的性能符合设计要求。
通过以上八个方面的安装与调试工作，可以确保立式轴流泵的正确安装和稳定运行。
在安装过程中，应严格按照操作规范进行，确保安全和质量。
立式轴流泵的结构及安装方法
立式轴流泵的结构及安装方法立式轴流泵是一种常见的泵类，它具有紧凑的结构、高效的能力以及广泛的应用范围。
下面将详细介绍立式轴流泵的结构和安装方法。
一、立式轴流泵的结构立式轴流泵主要由以下几个部分组成：1. 泵壳：泵壳是立式轴流泵的主体部分，负责容纳和保护其他部件。
泵壳通常采用铸铁或钢制成，具有较高的强度和刚度。
2. 轴承：轴承是支撑泵轴的重要部分，能够承受泵的载荷和提供良好的支撑。
通常使用滚动轴承，以减少摩擦和能耗。
3. 叶轮：叶轮是立式轴流泵的关键部分，通过旋转产生静压力，并将流体推到出口。
叶轮一般由铸铁或不锈钢制成，叶片形状和数量根据不同的泵型和工作条件而不同。
4. 泵轴：泵轴是传递转矩和旋转力矩的主要部件，负责使叶轮旋转。
泵轴通常由高强度的不锈钢材料制成，以确保较长的寿命和可靠性。
5. 导流器：导流器用于引导流体进入泵轴并与叶轮相互作用。
它是一个重要的部分，可以控制流体的流向和流速，从而实现更高的效率和性能。
6. 轴管：轴管用于支持和保护泵轴，防止泵轴因叶轮旋转而偏转或发生其他问题。
轴管通常由不锈钢制成，具有良好的耐腐蚀性和强度。
二、立式轴流泵的安装方法立式轴流泵的安装通常需要以下步骤：1. 选择合适的安装位置：根据泵的尺寸和安装要求，选择一个合适的位置安装立式轴流泵。
确保泵的周围空间充足，并且有足够的操作和维修空间。
2. 安装基础：在选定的安装位置上设置合适的基础，以确保泵的稳定性和安全性。
基础可以使用混凝土或钢板等材料构建，具体构建方法根据实际情况而定。
3. 安装泵壳：将泵壳安装在基础上，并确保泵壳与基础之间的接触平整牢固。
使用合适的螺栓将泵壳固定在基础上，以防止泵在运行过程中产生振动和偏移。
4. 安装轴承和轴管：将轴承安装在泵壳内，并确保其与泵轴的配合良好。
在泵轴上安装轴管，并将其固定在泵壳上。
轴承和轴管的安装应注意润滑和对中，以确保其正常运转。
5. 安装叶轮：将叶轮安装在泵轴上，并确保其与轴承和轴管的配合良好。
立式轴流泵安装方案
三、安装原则
1.遵循国家和行业的相关法律法规、标准规范。
2.坚持安全第一，预防为主，确保安装过程安全可控。
3.重视质量，严格按照设计文件和规范施工。
4.优化施工流程，提高施工效率。
四、安装程序
1.施工准备
（1）组织设计交底，确保施工人员充分理解设计意图。
（2）编制施工组织设计，明确施工方案、施工方法、施工顺序等。
2.确保安装过程中人员安全，降低事故风险。
3.提高泵站运行效率，降低能耗。
三、安装原则
1.遵循国家及地方相关法律法规、标准规范。
2.坚持安全第一，预防为主，确保安装过程安全可控。
3.坚持质量第一，严格按照设计图纸和规范要求施工。
4.优化施工方案，提高施工效率，缩短安装周期。
四、安装程序
1.施工准备
（1）熟悉设计图纸，了解工程特点及施工要求。
立式轴流泵安装方案
第1篇
立式轴流泵安装方案
一、项目背景
随着我国经济的快速发展，各类工业、农业及城市给排水项目对泵类产品的需求日益增长。立式轴流泵作为一种高效、节能的水泵，广泛应用于各类大中型泵站工程中。为确保立式轴流泵的安全、稳定运行，提高泵站工程效益，特制定本安装方案。
二、安装目标
1.确保立式轴流泵安装质量，满足设计安全意识。
（4）准备施工所需材料、设备、工具等，并对其质量进行严格把关。
2.基础施工
（1）按照设计图纸进行基础施工，确保基础结构稳固、均匀。
（2）完成基础验收，合格后进行泵体安装。
3.泵体安装
（1）采用专用吊装设备，将立式轴流泵泵体吊装至基础上，调整至设计位置。
（1）将立式轴流泵泵体吊装至基础上，调整泵体位置，使其符合设计要求。
立式轴流泵的安装使用
立式轴流泵的安装使用一、立式轴流泵概述ZLB型泵系单级立式轴流泵，适用于抽送清水、污水、雨水及带有轻微腐蚀性的液体，被输送液体温度不高于50℃。
本型泵是大流量、低扬程泵，可适用于农田排灌、水利工程、城市的供水、排水和污水处理，电厂、盐厂及养殖场输送循环水、船坞升降水位，亦可用于冶金、化工等行业，使用十分广泛。
二、ZLB轴流泵型号意义例如：28ZLB—7028--泵的出水口直径为28英寸；Z--轴流泵；L--立式结构；B--半调节叶片；70--比转速被10除所得的化整数三、立式轴流泵的工作原理与构造1、立式轴流泵的工作原理立式轴流泵是以空气动力学中，机翼的升力理论为基础。
当流体绕过翼型时，在翼型的首端点处分离成为两股流，它们分别经过翼型的上表面和下表面，然后同时在翼型的尾端汇合，由于沿翼型下表面的路程比上表面路程长一些，流体沿翼型下表面的流速要比沿翼型上表面流速大，相应的，翼型下表面的压力将小于上表面，流体对翼型有一个向下的作用力，同样，翼型对于流体也将产生一个反作用力，与此作用力相等，方向相反，作用在流体上，在此力作用下，水就被压升到一定的高度上去。
2、立式轴流泵的构造立式轴流泵的构造主要有：喇叭管、叶轮、导叶体、出水弯管、泵轴、轴承、填料函、传动轴等。
分述如下：（1）喇叭管：喇叭管为中小型立式轴流泵的吸水室，用铸铁铸造，他的作用是把水以最小的损失均匀的引向叶轮。
（2）叶轮：叶轮是轴流泵的主要工作部件，有叶片、轮毂、导水锥等组成。
（3）导叶体：导叶体位于叶轮上方，他的主要作用是消除水流的旋转运动，减少水头损失。
同时可将水流的部分动能转变为压能。
（4）泵轴和轴承：泵轴采用优质碳素钢制成，主要是用来向叶轮传递扭矩的。
（5）传动轴：立式电机与水泵之间的连接轴为传动轴，主要作用是将电机功率传递给水泵。
（6）填料函：在泵轴穿出出水弯管的地方，装有填料密封装置。
四、立式轴流泵的性能特点立式轴流泵与离心泵相比，具有下列优点：（1）扬程随流量的减少而剧烈增大，Q-H曲线徒增，主要原因是，流量较小时，在叶轮叶片的进口和出口处产生回流，水流多次重复得到能量，类似于多级加压状态，所以扬程急剧增大，从而造成轴功率增大的现象。
2024年立式轴流泵的结构及安装方法(三篇)
2024年立式轴流泵的结构及安装方法立式轴流泵属于叶片式泵，这种泵具有大流量、低扬程、高比转数、高效率、占地面积小，性能参数可变性，以及适合低水位条件等特点。
因此，常成为农业排灌、城市给排水、火电厂输送循环水等工程优先选用的泵型。
一、基本结构和作用由吸入水池流过来的水，通过吸入喇叭管，由于叶轮室内叶轮的叶片强迫水旋转，使水进入导叶体，进行能量转换产生扬程，流经泵筒体从排水弯管排出。
泵通过联轴器（刚性的）与中间轴联结。
电机支座下面的轴承承受转子的全部向下的轴向力。
中间轴与电机轴用弹性联轴器联结。
轴流泵的叶轮（轮毂体）上带有叶片，根据叶片是否可调泵的性能参数改变，轴流泵分以下三种：固定式轴流泵叶轮（轮毂体）和叶片为整体结构，叶片不可调；半调节叶片轴流泵叶轮（轮毂体）和叶片为组合结构只能在停机时，拆下叶片调节叶片的安放角（如0、2、4、6、8），其角度的调节是梯级的；全调节叶片轴流泵通过一套调节机构(机械的或液压的)，泵可在运行中用手动、电动、电脑控制等方式，进行叶片安放角的无级调节。
二、进水流道和湿坑、干坑安装轴流泵（特别是大型泵）对进水流道的型式和尺寸要求非常严格，它直接影响泵的性能（如泵效率、汽蚀性能等）、因此必需通过正规的设计（设计院设计）。
湿坑安装，系指泵的全部或部分地浸没在抽送的液体中，泵部分地浸没在吸入水池中；干坑安装，系指泵全部为空气所包围，采用肘形吸入流道引水入泵。
三、泵安装基础和排出弯管排出口位置双层基础安装：泵安装在下基础，电机安装在电机基础（上基础）。
泵轴向力由电机支座的轴承承受，泵运行时基础受载荷情况下基础受力＝泵壳体重＋泵壳中水重－泵轴向水推力电机基础受力＝电机重＋泵转子重＋泵轴向水推力单层基础安装：泵和电机构成一个整体直联式结构，安装在电机基础上，泵轴与电机轴采用刚性联轴器联结，泵运行时基础受载荷情况：电机基础（单层基础）受力＝泵壳体重＋泵转子重＋电机重＋泵壳中水重双层基础排出弯管在两基础之间，单层基础根据需要可设置在基础上方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

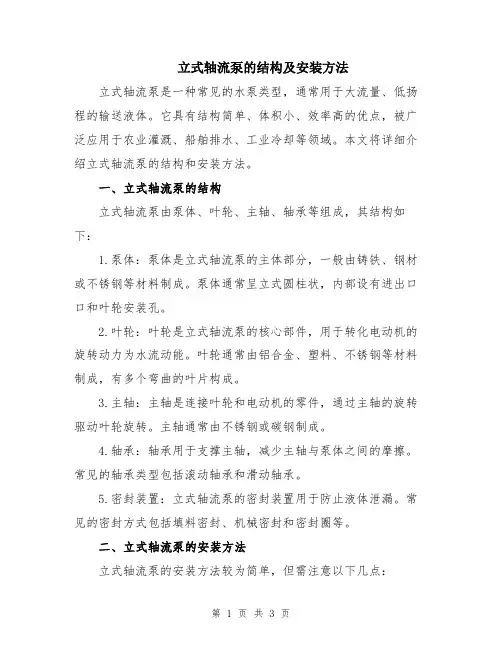

立式轴流泵的结构及安装方法
立式轴流泵属于叶片式泵，这种泵具有大流量、低扬程、高比转数、高效率、占地面积小，性能参数可变
性，以及适合低水位条件等特点。
因此，常成为农业排灌、城市给排水、火电厂输送循环水等工程优先选用
的泵型。
、基本结构和作用
由吸入水池流过来的水，通过吸入喇叭管，由于叶轮室内叶轮的叶片强迫水旋转，使水进入导叶体，进行能量转换产生扬程，流经泵筒体从排水弯管排出。
泵通过联轴器（刚性的）与中间轴联结。
电机支座下面的轴承承受转子的全部向下的轴向力。
中间轴与电机轴用弹性联轴器联结。
轴流泵的叶轮（轮毂体）上带有叶片，根据叶片是否可调泵的性能参数改变，轴流泵分以下三种：
固定式轴流泵——叶轮（轮毂体）和叶片为整体结构，叶片不可调；
半调节叶片轴流泵——叶轮（轮毂体）和叶片为组合结构只能在停机时，拆下叶片调节叶片的安放角（如0°、± 2、°± 4、°± 6、°± 8）°，其角度的调节是梯级的；
全调节叶片轴流泵——通过一套调节机构（机械的或液压的），泵可在运行中用手动、电动、电脑控制等方式，进行叶片安放角的无级调节。
、进水流道和湿坑、干坑安装
轴流泵（特别是大型泵）对进水流道的型式和尺寸要求非常严格，它直接影响泵的性能（如泵效率、汽蚀性能等）、因此必需通过正规的设计（设计院设计）。
湿坑安装，系指泵的全部或部分地浸没在抽送的液体中，泵部分地浸没在吸入水池中;
干坑安装，系指泵全部为空气所包围，采用肘形吸入流道引水入泵
三、泵安装基础和排岀弯管排岀口位置
双层基础安装：泵安装在下基础，电机安装在电机基础（上基础）。
泵轴向力由电机支座的轴承承受，泵
运行时基础受载荷情况
下基础受力=泵壳体重+泵壳中水重-泵轴向水推力
电机基础受力=电机重+泵转子重+泵轴向水推力
单层基础安装：泵和电机构成一个整体直联式结构，安装在电机基础上，泵轴与电机轴采用刚性联轴器联结，泵运行时基础受载荷情况：
电机基础（单层基础）受力=泵壳体重+泵转子重+电机重+泵壳中水重
双层基础排岀弯管在两基础之间，单层基础根据需要可设置在基础上方。
四、转子可抽岀式结构
通常转子和泵体为整体”组合结构，检修时必需整泵吊岀拆卸，为了检修方便，采用转子可抽岀式结构转子部件（包
括导叶体），从泵筒体和排岀弯管中抽岀，既避免了拆卸排岀管路，又减轻了起吊重量。
五、泵导轴承的润滑和泵轴的保护
输送常温清水时，水润滑橡胶轴承，可用输送的介质润滑，泵轴无需保护装置，在输送含砂水
（如黄河水）或有腐蚀性介质（如海水），轴和导轴承，采用护（套）管保护，使之与介质隔离，用外供清水润滑。
