隔离开关的结构
隔离开关的结构
隔离开关是一种用于隔离电路的电器设备，其结构通常包括以下部分：
1. 触头：隔离开关的核心部分，通常由电接触和磁接触两部分组成。
电接触负责电流的传输，磁接触则用于在隔离状态下保持稳定的分离状态。
2. 绝缘材料：隔离开关的外部通常包覆绝缘材料，以保证在分离状态下不会出现电弧放电，从而保障人身安全。
3. 操作机构：隔离开关的操作机构通常包括手柄、齿轮、连杆等部件，用于将操作者的力量传递给触头，从而实现开关的开合。
4. 安装支架：隔离开关通常需要安装在电路中，因此需要一个支架来固定其位置和方向。
隔离开关的结构和设计可以根据其用途和应用环境的不同而有所差异，例如，高压隔离开关需要更加坚固和耐用的结构，以应对更高的电压和电流。
高铁接触网案例 H型钢柱隔离开关安装标准
四、课后小结
课后一小结 进步一大截
工作中我们的隔离开关型号多种多样，在不同的 支柱上安装标准有所不同。今天我们学习的H型钢柱 隔离开关的安装标准在未来的工作中需要灵活运用， 举一反三，相信该课程在同学们以后的工作中会帮助 到大家，打开大家的思维方式，积累更多的经验，顺 利掌握隔离开关的安装方法。
目 录
一、技术标准
技术标准即该作业需要达到目标
1.开关托架水平，高度符合要求。 2.电动操作机构离地面的距离为1100mm，允许误差为±100mm。 3.开关引线不得有散股、断股和接头。引线距接地体距离不小于 350mm。
二、工具准备
安全带 起子
扳手
夹钳
水平尺
木榔头
卷尺
三、安装步骤
安装过程有如下五个步骤进行，后面会分步讲解
1.3 接下来安装底座，安装要求是：两个底 座平行，且开关底座侧面必须垂直于槽钢安 装。
步骤2.调整隔离开关为合闸状态
合闸极限点标志螺栓
2.1 隔离开关合闸调整时，应参照合闸极限点标志螺栓，
预留足够的合闸预压力，以保证安装之后的运行中均能顺 利合闸。
合闸主限位点
2.2安装调试过程中，应综合情况，折衷调整，在保证足够
合闸预压力的前提下，不要使合闸主限位点发生顶死现
象。
步骤3.隔离开关起吊和安装
3.1 在地面将处于合闸位置的开关用绳索（专用吊绳） 捆牢，并挂在作业车随车吊的吊钩内，同时捆绑好晃绳。
3.2 随车吊操作人员起吊开关至已安装好的开关托架处， 杆上人员将隔离开关推拉至开关托架中部，然后对准安 装孔穿螺栓固定隔离开关，之后取下随车吊吊钩及吊装 绳和晃绳。
1.安装隔离开关托架。 2.调整隔离开关为合闸状态。 3.隔离开关起吊和安装。 4. 测试电动操作机构。
110kV双柱水平旋转式隔离开关安装施工方案
110kV双柱水平旋转式隔离开关安装施工方案一、工程前期准备1、勘察和设计1.1、地勘在施工前，必须进行详细的地勘工作。
这包括对施工区域的地质、地貌、水文等方面的勘察，以获取相关地质信息，确保施工的安全性和稳定性。
1.2、设计审查对110kV双柱水平旋转式隔离开关的设计方案进行仔细审查，确保其符合国家标准和项目要求。
与设计单位进行沟通，解决可能存在的设计问题，确保施工过程顺利进行。
2、材料准备2.1、材料清单制定详细的110kV双柱水平旋转式隔离开关安装所需的主要材料清单，包括开关设备、电缆、支架、螺栓等。
确保材料的质量符合国家标准，并满足项目的技术要求。
2.2、采购计划制定材料采购计划，明确每一项材料的采购时间、数量、供应商等信息。
与供应商建立有效的沟通渠道，确保材料的及时供应，不影响施工进度。
2.3、供应商选择经过综合评估，选择符合质量、价格和服务要求的合适供应商。
签订合同，明确双方的责任和权利，确保材料的质量和供应的稳定性。
二、地基处理1、地面清理在施工现场进行彻底的地面清理工作，清除杂草、垃圾等障碍物，保持施工区域的整洁。
清理后，对地面进行平整处理，确保地基施工的平稳进行。
2、地基勘测进行详细的地基勘测，获取地基的土质和承载能力等信息。
根据勘测结果，制定合理的地基处理方案，确保地基的稳定性和承载能力满足110kV双柱水平旋转式隔离开关的安装要求。
3、地基加固根据地基勘测结果，对需要加固的地基进行处理。
采用合适的加固措施，例如灌浆、搅拌桩等方式，提高地基的承载能力，确保开关设备安装后的稳定性。
4、基础标高控制进行基础标高的控制，确保基础的高程符合设计要求。
通过精确的测量和调整，保障110kV双柱水平旋转式隔离开关的主体结构安装后的水平和垂直度。
5、地基验收在地基处理完成后，进行地基的最终验收。
通过地基质量检测，确保地基处理的效果符合相关标准和设计要求，为后续的基础施工提供可靠的基础支撑。
三、基础施工1、浇筑混凝土基础进行混凝土基础浇筑前，确保模板的正确搭建，符合设计要求。

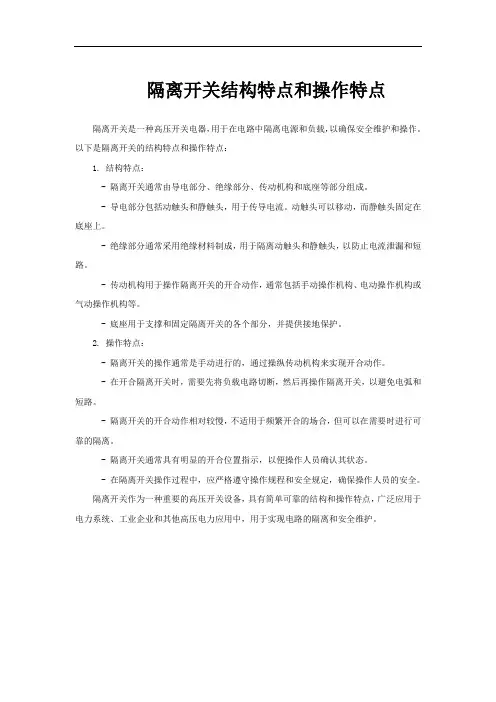

隔离开关结构特点和操作特点
隔离开关结构特点和操作特点
隔离开关是一种高压开关电器，用于在电路中隔离电源和负载，以确保安全维护和操作。
以下是隔离开关的结构特点和操作特点：
1. 结构特点：
- 隔离开关通常由导电部分、绝缘部分、传动机构和底座等部分组成。
- 导电部分包括动触头和静触头，用于传导电流。
动触头可以移动，而静触头固定在底座上。
- 绝缘部分通常采用绝缘材料制成，用于隔离动触头和静触头，以防止电流泄漏和短路。
- 传动机构用于操作隔离开关的开合动作，通常包括手动操作机构、电动操作机构或气动操作机构等。
- 底座用于支撑和固定隔离开关的各个部分，并提供接地保护。
2. 操作特点：
- 隔离开关的操作通常是手动进行的，通过操纵传动机构来实现开合动作。
- 在开合隔离开关时，需要先将负载电路切断，然后再操作隔离开关，以避免电弧和短路。
- 隔离开关的开合动作相对较慢，不适用于频繁开合的场合，但可以在需要时进行可靠的隔离。
- 隔离开关通常具有明显的开合位置指示，以便操作人员确认其状态。
- 在隔离开关操作过程中，应严格遵守操作规程和安全规定，确保操作人员的安全。
隔离开关作为一种重要的高压开关设备，具有简单可靠的结构和操作特点，广泛应用于电力系统、工业企业和其他高压电力应用中，用于实现电路的隔离和安全维护。
隔离开关结构及工作原理演示幻灯片
（2）按极数可分为单极和三极。
隔
离
（3）按绝缘支柱数目可分为单柱式、双柱式、三柱式。
开
关
的 类
（4）按隔离开关的动作方式可分为闸刀式、旋转式、插入式。
型
（5）按有无地刀可分为有接地隔离开关和无接地隔离开关。
（6）按所配操动机构可分为手动式、电动式、气动式、液压式。
隔离开关的基本结构和用途
隔离开关的型号表示方法
隔离开关的基本结构和用途
（3）GW系5 列隔离开关
1- 底座；2- 支座；3棒型支柱绝缘子；4垫；5- 接线座；6- 右 触头；7- 罩；8- 左触 头；9- 接线座；10接地静触头；11- 接 地动触头（单接地在 右侧）；12 闭锁板
5 6
4
78
9
10
3
2 12
1 11
隔离开关的基本结构和用途 底座装配
1
2
3
4 5 6
7
8
钩板
9
另一侧触头的钩板装在下方
1- 引弧触指；2- 触指；3- 钩板；4- 静触座；5- 挡板；6- 挡块； 7- 绝缘塞；8- 触头弹簧；9- 固定座
隔离开关的基本结构和用途
隔离开关的基本结构和用途 翻转型隔离开关合闸过程
45°
合闸过程中
合闸终了
隔离开关的基本结构和用途
GW7系列隔离开关动作原理
隔离开关的基本结构和用途
GN19系列隔离开关的主要技术参数
产品型号
额定电 压
（kV ）
额定电流 （A）
4s额定短时耐
受电流 （kA ）
GN19 -10（10C）/40012.5
10
400
12.5

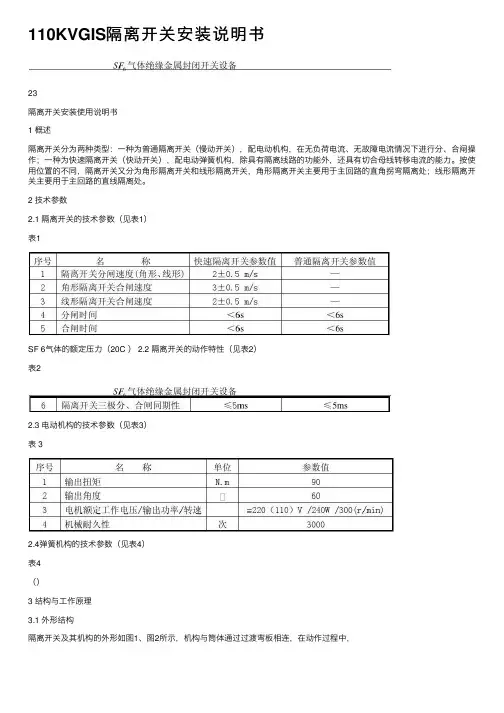

110KVGIS隔离开关安装说明书
110KVGIS隔离开关安装说明书23隔离开关安装使⽤说明书1 概述隔离开关分为两种类型：⼀种为普通隔离开关（慢动开关），配电动机构，在⽆负荷电流、⽆故障电流情况下进⾏分、合闸操作；⼀种为快速隔离开关（快动开关），配电动弹簧机构，除具有隔离线路的功能外，还具有切合母线转移电流的能⼒。
按使⽤位置的不同，隔离开关⼜分为⾓形隔离开关和线形隔离开关，⾓形隔离开关主要⽤于主回路的直⾓拐弯隔离处；线形隔离开关主要⽤于主回路的直线隔离处。
2 技术参数2.1 隔离开关的技术参数（见表1）表1SF 6⽓体的额定压⼒（20C ） 2.2 隔离开关的动作特性（见表2）表22.3 电动机构的技术参数（见表3）表 32.4弹簧机构的技术参数（见表4）表4（）3 结构与⼯作原理3.1 外形结构隔离开关及其机构的外形如图1、图2所⽰，机构与筒体通过过渡弯板相连，在动作过程中，图1 隔离开关机构的拐臂通过连杆带动三相进⾏分、合闸，壳体下⾯装有爆破⽚，发⽣内部故障时，⽓2425⼿动操作，并且电动与⼿动互相联锁。
3.2 隔离开关动作原理 3.2.1 ⾓形隔离开关⼯作原理⾓形隔离开关的结构如图1、2所⽰，触头座（2-2）固定在盘式绝缘⼦（2-1）上，其相对位置如图2（B-B ），动触头（2-7）与托架（2-10）相连，并贯穿于触头座。
当操动机构（1-1）接到操作命令后，机构主轴上的拐臂（1-6）旋转60o ，通过与机构拐臂相连的连杆(1-2)带动开关主轴上的外拐臂（1-1）旋转60o ，从⽽使装在同⼀主轴(2-11)上的内拐臂（2-3）旋转60o ，内拐臂再带动托架沿导向杆作直线运动，使隔离开关的动触头沿其中⼼线作直线运动，实现分、合闸操作。
合闸终了，动触头插⼊静触头(2-6)内；分闸完毕，动触头缩进触头内，保证隔离开关断⼝间有充⾜的绝缘距离。
2-1 盘式绝缘⼦ 2-2 触头座 2-3 内拐臂 2-4 密度继电器 2-5 爆破⽚ 2-6 静触头 2-7 动触头 2-8 筒体 2-9 盖板 2-10 托架 2-11 主轴图2 ⾓形隔离开关3.2.2 线形隔离开关⼯作原理线形隔离开关的结构如图3所⽰，动触头座（3-2）固定在绝缘⼦（3-1）上，动触头（3-7）与触头座内的齿条（3-6）相连，当操动机构接到操作命令后，机构主轴上的拐臂旋转60o ，与机构拐臂相联的连杆带动齿轮箱（3-10）主轴上的拐臂旋转60o ，在绝缘拉杆（3-9）的连接下，通过齿轮、齿条传动带动动触头运动，从⽽使隔离开关的动触头沿其中⼼线作直线运动，实现分、合操作。
隔离开关的结构
隔离开关的结构
隔离开关主要由绝缘部分、导电部分、支持底座或框架、传动机构和操动机构等几部分组成。
(1)绝缘部分。
隔离开关的绝缘主要有两种，一是对地绝缘，二是断口绝缘。
对地绝缘一般是由支柱绝缘子和操作绝缘子等构成。
它们通常采纳瓷质绝缘子，有的也采纳环氧树脂或环氧玻璃布板等作绝缘材料。
具有明显可见的间隙断口的绝缘，通常以空气为绝缘介质。
隔离开关断开后，断口间的击穿电压必需大于相对地之间的击穿电压，这样当电路中发生危急的过电压时，首先是相对地发生放电，从而避开触头间的断口先被击穿，保证检修人员平安。
(2)导电部分。
导电部分通过支持绝缘子固定在底座上，用于关合和断开电路，主要包括由操作绝缘子带动而转动的刀闸（动触头或导电杆）、固定在底座上的静触头和用来连接母线或设备的接线端。
刀闸常由两条或多条平行的铜板或铜管组成，铜板的厚度和条数由隔离开关的额定电流打算。
对电压等级较高的隔离开关，由于对地距离较高，为了便于母线和电气设备的检修，隔离开关还带有接地刀闸，用其来代替接地线，而且还要在两者之间装设机械闭锁装置，以保证操作挨次的正确性。
(3)支持底座或框架。
底座常用螺丝固定在构架或墙体上。
(4)传动机构和操动机构。
操动机构通过传动装置掌握刀闸分、合。
传动机构接受操动机构的操作力，用拐臂、连杆、轴齿轮、操作绝缘
子等传给触头实现分、合闸。
可依据运行需要，实行三相联动或分相操动方式。
《隔离开关》课件
工业自动化
在工业自动化系统中，隔 离开关用于实现设备的控 制和监测。现能源的并网和切换。
CHAPTER 03
隔离开关的选型与设计
选型依据与原则
根据使用环境选型
01
隔离开关应适应所处环境的温度、湿度、压力等条件，确保正
常运行。
根据额定电流和电压选型
CHAPTER 02
隔离开关的应用
在电力系统中的应用
输电线路的停送电操作
母线的分段和联络
隔离开关用于在输电线路检修时，将 检修部分与带电部分隔离，以确保检 修人员安全。
在母线检修或分段运行时，使用隔离 开关来隔离不同段母线之间的电流。
变压器的投切
在变压器检修或投切操作时，使用隔 离开关来隔离变压器的高压侧和低压 侧。
在配电系统中的应用
配电线路的停送电操作
在配电线路检修或故障处理时，使用隔离开关将检修部分与带电 部分隔离。
环网柜和开闭所
在环网柜和开闭所中，隔离开关用于实现电源的接入和切换。
电缆分接箱
在电缆分接箱中，隔离开关用于实现电缆的接入和切换。
在其他领域的应用
01
02
03
轨道交通
在轨道交通系统中，隔离 开关用于实现供电网络的 分段和联络。
CHAPTER 04
隔离开关的安装与维护
安装前的准备与注意事项
01
02
03
04
准备工具与材料
确保准备齐全安装所需的工具 和材料，如螺丝刀、扳手、绝
缘材料等。
检查产品完整性
在安装前，应仔细检查隔离开 关的完整性，确保没有损坏或
缺陷。
确定安装位置
根据电力系统的要求和安全规 范，选择合适的位置进行安装
隔离开关结构及安装 图文 民熔
隔离开关
绝缘开关的使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，并将断电装置与充电部分隔离，从而提供可见空气的绝缘空间，并确保体装置的安全。
该绝缘开关具有低强度电弧响应能力（d）空调变压器，其驱动电流不超过2A，连接或切断；
导电部分
导电部分通过支承绝缘体而固定在基底上，闭合和断开电路主要包括由操作绝缘体驱动的力栅（“控制触点或导电杆”）。
一个固定在基座上的静态触点和两个或更频繁地设计的伞，以连接力屏幕。
由开关的额定电流确定带宽的厚度和带宽的数量。
绝缘高压开关绝缘开关还配备了一个接地刀栅，用于在两个之间安装机械锁定装置，以确保操作顺序的准确性，从而便利总线和电力的安装。
绝缘部分
绝缘开关的绝缘包括两种主要类型：
土壤绝缘
土壤绝缘由支撑绝缘体和操作绝缘体组成他们通常使用陶瓷绝缘体，有时还使用环氧树脂或环氧玻璃板等。
具有可见断层的绝缘通常是空的介质绝缘体在绝缘开关断裂时，开关之间的断裂电压应大于3 F，而断裂电压则大于3 F，因此在电路中出现危险的过压时，首先是相对放电，从而避免触点之间的断裂，并确保维修人员的安全。
高压隔离开关结构及说明书
高压隔离开关的结构以及说明书学习目标：通过本单元的学习，掌握各种隔离开关工作原理、构造，并能处理常见的故障和异常现象。
学习内容：1、隔离开关的种类、构造、原理、型号及参数。
2、隔离开关的更新、运行与维护，检修与调试，及故障处理隔离开关用途：1、隔离开关实现电气隔离（隔离电源）有明显可见的足够大的断开点，确保运行和检修的安全。
2、隔离开关没有灭弧室，所以不能用来直接接通、切断负荷电流和短路电流。
（运行证明，可以用来开闭电压互感器、避雷器、母线和直接与母线相连设备的电容电流，开闭阻抗很低的并联电路的转移电流。
也可开闭励磁电流不超过2A的变压器空载电流和电容电流不超过5A。
）。
有压无载其主要用途是保证电路中的检修部分与带电体之间的隔离以及用隔离开关进行电路的切换工作或关合空载电路。
隔离开关拉闸前，必须在断路器切断电路之后才能进行再拉隔离开关，合闸前，先合隔离开关再用断路器接通电路。
功能作用及类型（一）主要功能1、在分闸时：高压隔离开关是明显显示出电路的断开，并保证触头间的开距符合电气距离。
2、在合闸时高压隔离开关能承载正常的工作额定电流及在规定时间内的短路故障电流。
（二）主要作用1、隔离电源：在电气设备停电或检修时，用隔离开关将需停电设备与电流隔离，形成明显可见的断开点，以保证工作人员和设备安全。
2 、倒闸操作（改变运行方式）：将运用中的电气设备进行三种形式状态（运行、备用、检修）下的改变，将电气设备由一种工作状态改变成另一种工作状态。
3、拉合无电流或小电流电路的设备高压隔离开关虽然没有特殊灭弧装置，但触头间的拉合速度及开距应具备小电流和拉长拉细电弧灭弧能力，对以下电路具备拉合。
（1）拉、合电压互感器与避雷器回路。
（2）拉、合空母线和直接与母线相连接设备的电容电流。
（3）拉、合励磁电流小于2A的空载变压器：一般电压为35kV，容量为1000KV A及以下变压器；电压为110kV容量为3200KV A及以下变压器。
机车高压隔离开关—高压隔离开关
高压隔离开关概述
一、高压隔离开关概述
高压隔离开关属于车顶保护电器。它的主要作用是优化配置25kV电路内高 压设备的运行工况，如果某一端机车的车顶高压部分发生故障时，可以通过断 开故障侧的高压隔离开关，切断故障机车，维持运行。
高压隔离开关的结构
一、高压隔离开关的结构
一、高压隔离开关的结构
手动式高压隔离开关
一、高压隔离开关的结构
气动式高压隔离开关
低压控制部分
一、高压隔离开关的结构
一、高压隔离开关的结构
1 支持绝缘子 2 连接板 3 簧片 4 闸刀 5 连接板支架 6 轴套 7 底板 8辅助联锁 9 凸轮 10 轴组装 11 四芯连接器 12固位盘 13手轮 14锁 15锁块
高压隔离开关的维护保养
一、高压隔离开关的维护保养
序号
部件
维修内容
用酒精（或专用清洗剂）和软布将瓷瓶表面的灰尘擦拭干净，
1
绝缘子
并仔细观察瓷瓶表面，是否有明显可见裂纹，有裂纹需更换。
2
紧固螺栓
检查各紧固螺栓是否有松动现象，松动螺栓必须按相应力矩 标准紧固。
3
油润部件
使用美孚润滑脂SHC100润滑闸刀与簧片接触面及其余滑动配 合面。
1、用酒精触头接触状况是否良好，接触不良者必须
更换。
一、高压隔离开关的维护保养
序号
部件
维修内容
1、检查隔离闸刀与刀夹的接触性能是否良好。
5
闸刀与簧片 2、将隔离闸刀打开，检测刀夹在自由状态下两弹簧片间的距
离≤7.5mm，闸刀接触部分厚度≥9mm。
6
动作机构
检查锁和手轮操作机构能否正常动作，动作不正常的必须更 换。
7
绝缘子
变电站设备之隔离开关
➢ （4）t秒热稳定电流（It）： t秒热稳定电流是指在t秒内，通过
隔离开关使其各部分发热不超过短在时通发过热这允一许电流温后度，的隔最大短路
电流。它是标志隔离开关承受短路离电开流关热不效应应损坏能而力是的能一个重要
参数。
继续正常工作。
➢ （5）动稳定电流（ies）：动稳定电流亦称极限通过电流。动稳 定电流是指隔离开关在合闸位置时，允许通过的短路电流最大 峰值。
二、隔离开关的分类
户内式
按装设地点 户外式
按极数
单极 三极
旋转式 按动作方式 摆动式
插入式
单柱式 按绝缘支柱数目 双柱式
三柱式
手动式 按操动机构 电动式
气动式
按有无接地刀闸
带接地刀闸 不带接地刀闸
220kV双柱水平开启式CR2
220kV三柱水平开启式DR2
KR5双柱折臂伸缩式
PR2单柱垂直开启剪刀式隔离开关
4、 GW7系列户外式隔离开关
静触头 三柱式隔离开关
绝缘支柱
采用三柱 双断口水 平旋转开 启式结构
GW7－220型
导电闸刀 传动装置 底座 操动机构
5、单柱垂直伸缩式户外交流高压隔离开关
导电关节
静触头
导电闸刀 绝缘支柱
传动装置 底座
操动机构
GW10－252型
6、双柱水平伸缩式结构，闸刀水平伸缩，分合状态清晰， 便于巡视。隔离开关制成单极形式，由三个单极组成一台三 相隔离开关。
▪ 4 操动机构：通过手动、电动、 气动、液压向隔离开关的动作 提供能源。
▪ 5支持底座：将导电部分、绝 缘子、传动机构、操动机构等 固定为一体，并使其固定在基 础上。
隔离开关的典型结构
1.户内式隔离开关——GN19系列隔离开关
隔离开关结构及工作原理
隔离开关的基本结构和用途
常用隔离开关简介
（1）GN19—10系列户内高压隔离开关
用途：GN19—10系列户内高压隔离开关是三相交流50HZ的高压电器，适用于10kV电压等级作为网络在有压无载的情况下，分断与关合电路之用。
静触头为镀有银层的铜管，它的两端有接线板，用以与上层母线连接，动静触头的接触压力，由传动机构中的弹性装置并保持稳定的数值。静触头由母线接线夹、连接导线、静触头接线夹、静触头装配组成。
隔离开关的基本结构和用途
异形铜管
隔离开关的基本结构和用途
动作原理
(1)分闸过程：分闸过程平衡弹簧受拉平衡弹簧储能,平衡刀闸重力距. (2)合闸过程：合闸过程平衡弹簧释放能量,产生合闸力距,减少了合闸操作力距,合闸过程中最后弹性杆中弹簧被压缩储能,使产品在合闸状态能保持一个稳定的接触压力使动静触头接触可靠.
隔离开关的基本结构和用途
（6）GW16系列隔离开关
GW16-252型隔离开关三极装配
隔离开关的基本结构和用途
动作原理
运动过程由两部分运动复合而成，即折叠运动和夹紧运动。 折叠运动：由CJ型机构驱动旋转瓷瓶作水平运动，与旋转瓷瓶相连的一对伞齿轮带动平面双四连杆运动，从而使下导电管顺时针转动合闸，逆时针转动分闸，由于连扳与下导电管的铰接点不同，从而使与连扳上端铰接的操作杆相对于下导电管作轴向位移，从而使与齿轮轴固连的上导电管相对下导电管作伸直（合闸）或折叠（分闸）运动；另外，在操作杆轴向位移的同时，平衡弹簧按预定的要求储能或释能，最大限度地平衡隔离开关的重力矩，以便于隔离开关的运动。
隔离开关的基本结构和用途
（5）GW6系列隔离开关
隔离开关结构与原理 (图文) 民熔
隔离开关
1用途和结构
1绝缘电压在没有电的电路中，用隔离开关通过产生明显的裂缝来断开电路，将电源与带电部分断开，从而构成一个明显的气封间隙，以保证人员和设备的安全。
2当小电流被断口分离时，分离器能将光弧延长，使光弧在空气中自然自由隔离开关。
隔离开关可用于以下操作：
A、无接地报警时，打开或关闭电压互感器；B.无闪络时，打开或关闭闪蒸保护开关；C.在零负荷模式下接通或断开零负荷母线和低压电抗器；D.接通或断开空载变压器，其中励磁电流2A不超过；容量。
用不超过5A的电流连接或断开零负载线路；F.连接或断开变压器中性点的地线。
如果中性点有消弧线圈，则只有在系统没有故障的情况下才能进行，例如接通或
切断小的环流。
电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作，如页面总线生成
1导电部件
导杆（或导杆）主要安装在导杆上的导杆（或导杆）上，导杆主要安装在导杆上，导杆安装在导杆上，以及用于连接总线或设备的终端。
闸刀开关通常由两个或多个平行的铜板或铜管组成。
铜板的厚度和数量由隔离开关的额定电流决定，对于电压等级较高的分离器，由于离地距离较大，为了方便母线和电气设备的维护，分离器还设有接地测量开关，以代替接地线，在它们之间应安装一个机械锁定装置，以确保操作顺序的正确性。
动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。
采用顶压脱扣装置来保障隔离开关的可靠合闸，。
隔离开关结构【完整版】
隔离开关结构【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）隔离开关主要用来将高压配电装置中需要停电的局部与带电局部可靠地隔离，以保证检修工作的平安。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否那么在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧〔相对地或相间短路〕，烧损设备，危及人身平安，这就是所谓“带负荷拉隔离开关〞的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路，比方：电压互感器、避雷器、无负荷母线、小容量的无负荷变压器、无负荷或小负荷线路等。
发电厂和变电所的电器运行人员有相当多的工作是倒闸操作。
一般来讲，在中断某线路的供电时，首先应断开该线路的断路器，然后才能断开该断路器两侧的隔离开关；在恢复某线路的供电时，首先应合上断路器两侧的隔离开关，然后才能合上该断路器。
为防止误操作的发生，必须采取有效的措施，这些措施包括组织措施和技术措施。
(1)组织措施认真执行操作票制度和监护制度。
一般规定在1kv以上的设备上进行倒闸操作时，必须一人监护，一人操作，绝对不允许个人单独操作。
(2)技术措施采用在断路器和隔离开关之间装设机械或电器闭锁装置。
闭锁装置〔简称锁〕的作用是使断路器未断前，与其相应的隔离开关就拉不开；在断路器接通后，相应的隔离开关也合不上。
这就防止了带负荷拉合隔离开关的误操作。
V型隔离开关GW5型户外高压隔离开关，采用单柱V形握手式结构，布置紧凑、体积小、重量轻、技术指标先进、宜于广泛采用。
为了设备检修时接地方便，35kv以上的户外隔离开关都可配备接地刀，接地刀和工作闸刀可以通过操作把手闭锁动作，即两者不能同时合闸，防止发生带电接地事故。
GW5系列户外隔离开关每极两个绝缘柱带着导电闸刀反向回转90°，形成一个水平断口。
隔离开关GW9-12630A介绍 、民熔
隔离开关隔离开关导电部分之前用的是铜管铜排目前升级为方管出线座采用接触式，升级后采用软连接，使导电稳定，不存在接触不良的现象中间触头采用韧性及导电很好的铜材质代替民熔GW9-12/630A户外高压隔离开关10KV柱上高压刀闸隔离开关采用陶瓷绝缘子浇筑而成不易老化经久耐用表面抗氧化能力强加强零件的抗锈蚀能力体锁扣装置、安全可靠型号含义外形结构与安装尺寸：使用条件1.海拔高鹰不超过 1000m，高原型不超过4000 m;2.环境温意：-40C~ -40tc;3.风速不大于 35m/s;4.地震烈度:8度;5.要冰厚度:s10mm;6.耐污产品适用于污秽地区:7.不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所1.隔离开关结构本隔离开关是双柱水平回转式结构。
每组隔离开关由三个独立的单极组成，每个单极是由底座,绝缘绿支柱及导电部分组成。
每极隔离开关有两个绝缘支柱分别固定在庑座两端的轴承座上、以连杆连结。
每个绝缘支柱可以水平旋转，转角为90*，绝缘支柱上装有软连接导电接线座、左、右触头。
左、右触头通过导电管在两个绝缘支柱中间接触。
主回路导电回路委件材质均为铜质，电流等级为630A时，导电部件表面镀锡;电流等级为1250A以上时，导电部件触指表面镀银。
中间触头为“握手" 式结构，其结构采用专利技术的触指刀口垫园压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。
不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别.2接地开关的结构接地开关静触头固定在隔离开关的导电管上。
动触头安装在底座上的接地闸刀铝管的端部。
3.隔离开关与接地开关的机械联锁隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的，当隔离开关在合闸位置时，接地开关转动轴的扇型联锁盘限制接地开关合闸。
隔离开关的结构原理与安装规范 图文 民熔
隔离开关变电站中，隔离开关的数量一般为断路器的2～4倍，由于数量比较多，其安装调试的工作量相当的大。
在110kV以下的电压等级中，作为主导设备的GW9型隔离开关，如果隔离开关的安装工艺及机械尺寸调整不符合要求，则会出现分、合闸不到位，触头过热，甚至瓷瓶断裂的事故。
因此，很有必要将隔离开关的安装调试方法进行总结。
小编根据自己的工作经验，将该种型号的隔离开关的安装调试方法归纳如下，以供同行们参考。
1 GW9型隔离开关的结构及动作原理为了更好的掌握安装工艺及调试方法，对隔离开关的结构及动作原理有一个足够地了解是很有必要的。
1.1 隔离开关的结构1.1.1隔离开关的结构GW9型隔离开关为双柱水平旋转式结构，由3个单级组成，每个单级由基座、绝缘支柱和导电部分组成，配用手动或电动操作机构。
1.1.2接地开关的结构接地开关由固定在隔离开关导电管上的静触头和安装在底座上的动触杆组成。
1.1.3手力操动机构的结构手力操动机构由水平面（或垂直面）内旋转90°（或180°）的操作手柄，防雨罩及装入其内的辅助开关组成。
1.1.4电动操作机构电动机构的主要元件有电动机、减速箱、辅助开关、限位开关、转换开关、接触器、断路器等。
操作机构借助传动轴及水平连杆使接地开关转动轴旋转一定的角度，从而实现分合闸。
1.1.5手力操动机构的动作原理当手柄操作时，机构输出轴转动，带动与机构的主轴连接在一起的辅助开关，在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。
1.1.6电动操作机构的动作原理电机启动，驱动蜗轮蜗杆减速装置，主轴转动，带动与主轴相连的隔离开关合、分闸。
隔离开关厂家推荐：民熔电气2 隔离开关的安装2.1 隔离开关安装的原则隔离开关的安装和调试是保证其能够正常运行的前提。
从某种意义上说，良好的安装就是调试成功的一半，因此，隔离开关安装时应本着横平竖直的原则进行。
（1）三相的基座应上下对正，即在同一水平面内——保证水平连杆在同一个平面内。
GW4-126隔离开关 GW5-126 隔离开关 GW16-252 型单柱垂直断口隔离开关 说明书
GW4-126隔离开关1 概述1.1 产品用途GW4-126隔离开关是供高压线路在无载流条件下进行切换线路及对被检修的高压母线、断路器等电器设备与带电高压线路进行电气隔离，给被检修设备和检修人员提供一个符合要求的可见绝缘距离。
1.2 操动机构型号每一组隔离开关配一台CSA手力机构，附装的接地开关配CS19型人力操动机构。
1.3 产品主要规格本产品规格有三种：不接地、单接地、双接地2 产品结构和工作原理2.1 产品结构本隔离开关结构外形见右图，主要由底座装配、轴承座装配、接地刀管、接线座，左触头、右触头、接地开关静触头、接地开关底座装配等部分组成。
2.1.1. 底座装配（见图2）2.1.2. 轴承座装配（见图3）主要由1. 转轴2. 7209E圆锥滚子轴承3.轴承座4. 7206E圆锥滚子轴承5. 圆螺母6.密封垫2.1.3. 左触头装配（见图5）主要由1. 导电管2. 塞3. 圆柱销4. 触头图 5 左触头装配图3 轴承座装配2.1.3. 接线座配（见图4）2.1.4. 右触头装配（见图6）2.2 工作原理隔离开关运动是靠CSA人力操动机构传动轴旋转90°，传动轴带动水平连杆使一侧瓷瓶旋转90°，并借助交叉连杆使另一侧瓷瓶反向旋转90°，于是，左右两触头同时向一侧分开或闭合。
接地开关的运动是靠CS19人力操动机构通过一四连杆带动着接地开关的底座主轴旋转90°，由接地开关装配组成的四连杆使接地刀管在合闸过程中，由旋转运动变为直线运动。
3 隔离开关的调整与维修3.1 隔离开关的调整3.1.1主刀三极分合不到位移动齿板改变主动臂的长短，分闸不到位主动臂调长，合闸过盈缩短主动臂，调整主动臂的长短时，相应调整连杆的长度，最终使分合闸满足；在合闸位置时，触头与触指接触良好，其插入深度满70±2（2000A），分闸时，断口距离≥1150mm的要求。
3.1.2 主刀单极分合不到位若某极有分合不到位的情况，可调整极间连杆及交叉连杆。
隔离开关结构及工作原理ppt课件
1
4
4 GW7
（
2
7
）
系
3
列
隔
离
6
开
关
10
5
8
9 11
12
1-静触头；2上节绝缘子； 3-下节绝缘子； 4-主闸刀；5底座；6-铭牌； 7-接地静触头； 8-接地开关； 9-转动底座； 10-电动机构； 11-垂直竖拉 杆；12-手动 机构
隔离开关的基本结构和用途
1660
1
2
3
4
1660 5
10 合闸位置
隔离开关的基本结构和用途
隔离开关的基本结构和用途 翻转型隔离开关合闸过程
45°
合闸过程中
合闸终了
隔离开关的基本结构和用途
GW7系列隔离开关动作原理
1、配电动操动机构
电动操动机构由电动机驱动，通过机械减速装置将力传递 给机构主轴，通过连杆传动带动中间旋转绝缘子转动70°，使 导电管的动触头插入（或离开）静触头，完成其分、合闸操作。
400
12.5
10
630
20
10
1000
31.5
10
1250
40
额定峰值耐 受电流 （kA） 31.5
50
80
100
隔离开关的基本结构和用途
GN19-10型户内隔离 开关外形
GN19-10C型户内隔 离开关外形
2 GW4
隔离开关的基本结构和用途
（2）GW4系列隔离开关
（ ）
系 列 隔 离 开 关
分闸位置
98
7
6
GW7-220型（翻转型） 隔离开关主闸刀装配
1-动触板；2-导电管；3-罩；4-拨叉；5-固定套；6-传动箱； 7-定位弹簧；8-转板；9-操作盘；10-球轴
隔离开关的结构,故障分析 图文 民熔
隔离开关1.隔离开关的用途主要用途是保证电路中，检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或关合空载电路。
2.隔离开关的分类类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。
户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。
其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。
在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。
按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。
也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。
用做隔离电源的刀开关必须满阻隔离功能，即开关断口明显，并且断口距离合格。
刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。
刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。
负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。
高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）3.符号的含义4.GW9系列的外形结构及安装尺寸隔隔离开关刀闸触头过热的处理1,用示温片复测或用红外线测温仪测量，触头实际温度若超过规定值(70℃)时应查明原因及时处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘部分
• 隔离开关的绝缘主要有两种： 对地绝缘、断口绝缘。对地绝 缘一般是由支柱绝缘子和操作 绝缘子等构成。它们通常采用 瓷质绝缘子，有的也采用环氧 树脂或环氧玻璃布板等作绝缘 材料。具有明显可见的间隙断 口的绝缘，通常以空气为绝缘 介质。隔离开关断开后，断口 间的击穿电压必须大于相对地 之间的击穿电压，这样当电路 中发生危险的过电压时，首先 是相对地发生放电，从而避免 触头间的断口先被击穿，保证 检修人员安全。
隔离开关安装
隔离开关安装
隔离开关
隔离开关的用途和结构
1 隔离电压 在无电流的电路上用隔离开关分断电路，形成明显的断口，将停电设备与
带电部分隔离，构成明显可见的空气绝缘间隙，保证人身、设备安全。 2 切合小电流
靠断口分开时将电弧拉长以及电弧在空气中的自然去游离作用，隔离开关 具有一定的切合小电流的能力。隔离开关一般可用来进行以下操作：
刀闸开断类型
双侧开断水平插入式
垂直伸缩式
中央开断式
水平伸缩式
1、直接插入式触头
触头技术
静触头
限位杆
动触头
2、钳式触头
触头技术
钳式动触头
静触头导电杆
动触头采用钳夹式结构夹紧静触头导线杆，夹紧力由导
电管内的夹进弹簧来保证。采用顶压脱扣装置来保障隔离开 关的可靠合闸，
L型触头
弹簧 电弧通道
导通路径 主电流导通路径 绝缘材料
弹簧 主接触面
引弧触头
使隔离开关具有良好的开合母线转换电流及电容 电感小电流性能
引弧触头
地刀引弧触头
在两条或多条共塔或邻近平行布置的架空输电线中，当某一回 或几回线路停电后，由于它与相邻带电线路之间产生电磁感应和静 电感应，在停电的回路上将产生感应电压和感应电流。在这种输电 线路中使用的某些高压接地开关要求具有开合感应电流的能力。
A、在无接地示警指示时，拉开或合上电压互感器； B、在无雷击时，拉开或合上避雷器； C、接通或切断空载母线和空载状态的低压电抗器等； D、接通或切断励磁电流不超过2A的空载变压器； E、接通或切断电容电流不超过5A的空载线路； F、接通或切断变压器中性点的接地线，当中性点有消弧线圈时，只有在系 统无故障时才可进行； G、接通或切断不大的环流。 3 切换电路 改变一次系统的运行方式。常用隔离开关配合断路器，协同操作来完成， 如旁母代路操作
导电部分
• 导电部分通过支持绝缘子固定 在底座上，用于关合和断开电 路，主要包括由操作绝缘子带 动而转动的刀闸（动触头或导 电杆）、固定在底座上的静触 头和用来连接母线或设备的接 线端。刀闸常由两条或多条平 行的铜板或铜管组成，铜板的 厚度和条数由隔离开关的额定 电流决定。对电压等级较高的 隔离开关，由于对地距离较高， 为了便于母线和电气设备的检 修，隔离开关还带有接地刀闸， 用其来代替接地线，而且还要 在两者之间装设机械闭锁装置， 以保证操作顺序的正确性
因此，用于这些线路的接地开关，应能满足以下的运行条件：(1) 当停电线路的一端开路，在线路另一端的接地开关分、合操作时， 接地开关能开断和关合容性电流。(2)当停电线路的一端接地，在线 路另一端的接地开关分、合操作时，接地开关能开断和关合感性电 流。
地刀引弧触头
引弧辅助地刀
SF6气室
地刀引弧触头
