投入式液位传感器原理
投入式液位传感器原理投入式液位传感器原理液位传感器是一种广泛应用于各种工业领域的传感器，用于测量液体的水平高度。
它可以帮助工业控制系统及时监测液体的水平高度，以确保生产流程的稳定和可靠。
在所有液位传感器之中，投入式液位传感器是最常用的类型之一，因为它具有更高的精度和更好的稳定性。
投入式液位传感器是一种通过测量液体高度来确定水位的传感器。
在工业生产过程中，这种传感器被用于监测各种液体，如水、油、燃料和化学品等。
由于需要实时测量液体的水平高度，因此投入式液位传感器必须能够承受高温、高压和腐蚀性液体的影响。
投入式液位传感器的主要原理是根据液体的介电常数来测量液面的高度。
介电常数是介质储存电磁场能量的能力，而不是导电材料的电流的顺畅性。
液体的介电常数是根据其化学成分、温度和压力等因素来确定的。
投入式液位传感器通常由两个或三个电极组成，其中一个电极位于传感器的底部，另一个电极则位于液面上方。
当液面接触到传感器上方的电极时，电极之间就会形成一条介质，并且电场就会通过介质中的电子和离子移动，从而产生一个电容量。
这个电容量的大小是由液体的介电常数和液体与电极之间的距离来决定的。
当电极之间的电容值发生变化时，传感器内部的电路就会感知到这种变化，并将其转换为数字信号输出。
通过这个数字信号，控制系统可以实现对液位的监测和控制，以确保生产流程的稳定和可靠。
总之，投入式液位传感器作为一种应用广泛的传感器，能够承受高温、高压和腐蚀性液体的影响。
它的工作原理是根据液体的介电常数来测量液面的高度。
通过投入式液位传感器，控制系统可以及时、准确地监测液位，从而保证生产流程的稳定和可靠。
除了液体的介电常数外，投入式液位传感器的测量精度还受到其传感器结构的影响。
通常情况下，投入式液位传感器的主要结构包括电极、防护层、导线和接口等。
电极是传感器的核心部件，它负责检测液位的高度。
防护层则用于保护电极免受腐蚀，同时也可以保护传感器免受外部影响。

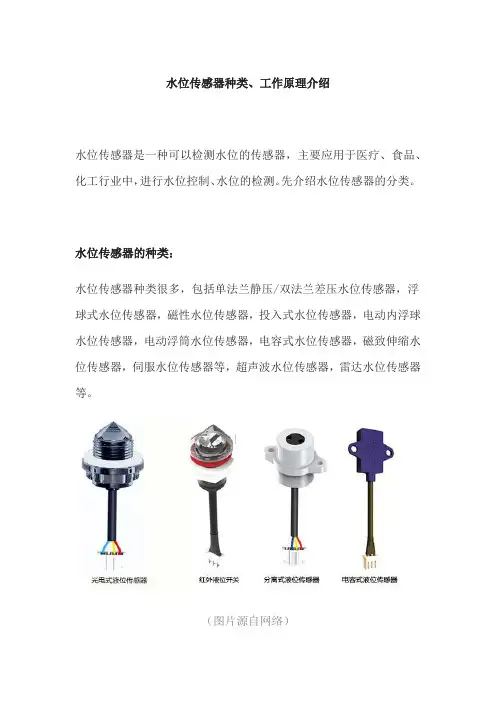

水位传感器种类、工作原理介绍
水位传感器种类、工作原理介绍水位传感器是一种可以检测水位的传感器，主要应用于医疗、食品、化工行业中，进行水位控制、水位的检测。
先介绍水位传感器的分类。
水位传感器的种类：水位传感器种类很多，包括单法兰静压/双法兰差压水位传感器，浮球式水位传感器，磁性水位传感器，投入式水位传感器，电动内浮球水位传感器，电动浮筒水位传感器，电容式水位传感器，磁致伸缩水位传感器，伺服水位传感器等，超声波水位传感器，雷达水位传感器等。
（图片源自网络）（图片来源于网络）上图是一个水位传感器种类的大概情况，由此图我们可以看出水位传感器种类较多，主要可以分为接触式和非接触式两种。
浮筒式水位传感器：浮筒式水位变送器是将磁性浮球改为浮筒，水位传感器是根据阿基米德浮力原理设计的。
浮筒式水位变送器是利用微小的金属膜应变传感技术来测量液体的水位、界位或密度的，它在工作时可以通过现场按键来进行常规的设定操作。
浮球式水位传感器：浮球式水位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成，一般磁性浮球的比重小于0.5，可漂于液面之上并沿测量导管上下移动，导管内装有测量元件，它可以在外磁作用下将被测水位信号转换成正比于水位变化的电阻信号，并将电子单元转换成信号输出。
浮球开关因为是最简单、最古老的检测方式，有着检测水位不精确的缺点，浮子易卡死。
（图片源自网络）静压式水位传感器：该变送器利用液体静压力的测量原理工作，它一般选用硅压力测压传感器将测量到的压力转换成电信号，再经放大电路放大和补偿电路补偿，最后以4～20mA或0～10mA电流方式输出。
超声波式水位传感器：这是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的超声波，超声波在碰到液体会产生显著反射形成反射成回波。
因此以超声波作为检测手段，产生超声波和接收超声波。
这就是超声波式的水位传感器工作原理。
超声波式水位传感器特点：频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播。
投入式静压液位计(投入式静压水位计)安装注意事项
投入式静压液位计（投入式静压水位计）安装注意事项投入式静压液位计安装注意事项如下：1、投入式静压液位计不能在超高温、超量程、强磁场环境下使用，以上环境严重影响液位计的精度和使用寿命。
2、测量静态水位时，水位计要投到容器底部但不要接触底部的泥沙或淤泥。
3、投入式静压液位计通常投入直径大于水位计直径的的PVC管、钢管，管道固定在水中，不同高度打若干小孔，以便水通畅进入管内。
或者在底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。
4、投入式静压液位计安装方向为垂直，安装位置应远离出入口及振动源。
5、安装过程中切勿堵塞导气管。
6、严禁用硬物碰触压力传感器膜片。
7、接线按照厂家提供的接线说明进行连接。
8、安装中发现异常，应关掉电源停止使用，进行检查或直接与水位计厂家(唐山平升)联系，请勿自行拆卸重装。
投入式静压液位计（投入式静压水位计）一.概述投入式静压液位计水位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
产品精度高，体积小，使用方便，直接投入液体中，即可测量出液位计末端到液面的液位高度。
投入式静压液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
防护等级：IP68。
型号意义：示例说明：DATA-5102(10mH2O)表示为唐山平升生产的4～20mA ，精度为0.5%，量程为10m 的投入式静压液位计。
二.工作原理投入式静压液位计中的压力传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
投入式液位计
投入式液位计投入式液位计一、投入式液位计产品概述ZRN701A投入式液位计、投入式液位传感器、液位变送器、水位液位计采用进口充油硅芯片,不锈钢全封焊结构设计,具有良好的防潮性能和极强介质兼容性,可用于许多工业场合较弱的腐蚀性介质中;电路部分的关键元器件、压力敏感芯子,选用国际着名品牌的元器件采用国际生产标准工艺,使产品的各项技术指标均达到国际水平,产品有很好的稳定性和较高的精度。
二、投入式液位计应用范围广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、水文地质、水库、河道、海洋等场所三、投入式液位计技术参数◆全封闭式电路,具有防潮、防结露、防渗漏功能◆量程:0~ H2柱至0...200mH2O柱◆可选一体式、分体式(可选指针显示、LED显示、LCD显示)◆精度:±%FS、%FS、%F◆供电:24VDC◆外型尺寸长约110mm, 直径26mm◆输出:4~20mA、0~5VDC、1~5VD◆工作温度:-20℃~+60℃◆适用于液位测量◆密封级别:IP68◆激光调阻温度补偿,使用温域技术参数:测量形式及范围 0~1~200mH2O允许过载 2倍满量程压力工作温度 -20~80℃温度补偿 -10~70℃存储温度 -40~80℃准确度(包含非线性、重复性、迟滞) %FS(典型) %FS(最大) 稳定性误差 %FS(典型), %FS(最大)温漂系数 %FS(典型,量程不小于5mH2O)%FS(典型,量程小于5mH2O)输出信号 (4~20)mA(二/三线制)、(0~10/20)mA(0~5)V、(1~5)V、)0~10)V供电电源 15~36 VDC(标定电压24VDC)负载(Ω) 电流输出型<(U-15V)/、电流输出型>5K外壳材料合金铝O型圈氟橡胶膜片 316L不锈钢电缆专用防水透气电缆防护等级 IP68(压力传感器部分),IP65(接线盒变送器部分) 产品选型:ZRN701A-口E口A口C口D口投入式液位变送器投入式液位变送器(注明量程范围)口结构形式1、一体式不带接线盒(默认)2、分体式带接线盒E口输出信号1、(0~5)VDC2、二线制(4~20)mA(默认)3、(0~10)mA4、其它注明A口准确度1、2、3、C口探头类型1、默认为标准型(非防腐型)2、防腐型D口显示方式(仅限于分体式带接线盒类型)1、无显示(默认)2、0~100%线性指示3、LCD数字量程显示(液晶)4、LCD数字0~100%显示(液晶)5、LED数码管0~100%显示安装使用:在敞口的容器中测量静态液位时,把液位变送器直接投入到容器底部,在容器开口处用尼龙带或三脚可调安装架等将电缆线(接线盒)固定即可。
投入式压力水位计工作原理
投入式压力水位计工作原理投入式压力水位计是一种常见的水位测量装置，其工作原理是利用液体静压力与液体的密度、液面高度之间的关系来测量液位的高低。
它广泛应用于各种工业领域，如化工、石油、电力、冶金等。
投入式压力水位计的主要部件包括压力传感器、导压管、悬挂装置和控制仪表。
其工作原理如下：当投入式压力水位计安装在液体容器中时，液体将通过导压管传输到压力传感器中。
压力传感器将液体的静压力转化为电信号，并通过悬浮装置固定在液体容器的底部或顶部。
压力传感器智能化控制仪表通过测量液体的压力信号来计算液体的高度。
它根据液体的密度和重力加速度的数值来确定液体的高度。
由于压力与液面高度成正比，所以测量的准确度非常高。
投入式压力水位计具有许多优点。
首先，它可以实时监测液位的变化，并及时报警。
其次，它的安装和维护都非常方便，几乎不需要进行大量的施工工作。
此外，它的使用寿命长，可以在恶劣的环境下工作。
最重要的是，它的成本相对较低，是一种经济实用的测量装置。
然而，在使用投入式压力水位计时，我们需要注意一些问题。
首先，选择合适的材质和结构，以适应不同液体的特性和特殊环境的要求。
其次，定期维护和校准装置，以确保测量结果的准确性。
最后，避免液体中存在气泡或杂质，以免影响测量结果。
总的来说，投入式压力水位计是一种可靠、准确的液位测量装置。
它在工业生产过程中起到了重要的作用，并且在不断的技术创新中不断完善。
我们应该正确使用和维护投入式压力水位计，以确保生产过程的安全和可靠性。

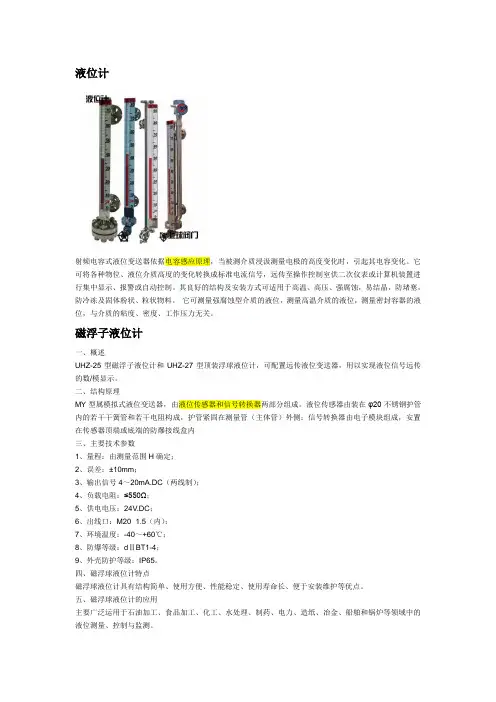

液位计分类、原理、技术参数及应用
液位计射频电容式液位变送器依据电容感应原理，当被测介质浸汲测量电极的高度变化时，引起其电容变化。
它可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。
其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。
它可测量强腐蚀型介质的液位，测量高温介质的液位，测量密封容器的液位，与介质的粘度、密度、工作压力无关。
磁浮子液位计一、概述UHZ-25型磁浮子液位计和UHZ-27型顶装浮球液位计，可配置远传液位变送器，用以实现液位信号远传的数/模显示。
二、结构原理MY型属模拟式液位变送器，由液位传感器和信号转换器两部分组成。
液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成，护管紧固在测量管（主体管）外侧；信号转换器由电子模块组成，安置在传感器顶端或底端的防爆接线盒内三、主要技术参数1、量程：由测量范围H确定；2、误差：±10mm；3、输出信号4～20mA.DC（两线制）；4、负载电阻：≤550Ω；5、供电电压：24V.DC；6、出线口：M20×1.5（内）；7、环境温度：-40～+60℃；8、防爆等级：dⅡBT1-4；9、外壳防护等级：IP65。
四、磁浮球液位计特点磁浮球液位计具有结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
五、磁浮球液位计的应用主要广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
内浮式双腔液位计内浮式双腔液位计(粘稠介质液位计)，是采用加拿大JKS公司的技术，是一种针对高粘稠介质而研发的专用液位测量仪表。
该产品是在磁浮子液位计的基础上进行的技术升级，完全克服磁浮子液位计对粘稠介质长期以来测量不准确、腔体内部的液体与浮子粘附、维护困难等诸多弊病。
内浮式磁性液位计是一种双腔液位计，被测介质与磁性面板端的腔体隔离，容器端腔体内部与浮子经过特殊处理后，确保了浮子跟随液位的变化线性地传递给磁性面板，并清晰准确地指示出液位的高度。
投入式液位计工作原理
投入式液位计工作原理
投入式液位计是一种常用的工业自动化测量仪器，它通过测量液体的压力来确
定液位的高低。
其工作原理主要包括测压原理和液位测量原理两个方面。
首先，我们来看测压原理。
液位计的传感器通常安装在液体容器的底部或侧面，当液体的液位发生变化时，液体的压力也会相应地发生变化。
传感器通过测量液体对其施加的压力来确定液位的高低。
当液位升高时，传感器受到的压力也会增加；当液位降低时，传感器受到的压力则会减小。
通过测量传感器受到的压力，液位计可以准确地确定液体的液位高度。
其次，液位计的液位测量原理是基于密度的测量。
由于不同液体的密度不同，
因此在同样的液位下，不同液体对传感器施加的压力也会不同。
因此，液位计在测量液位时需要考虑液体的密度对测量结果的影响。
通常情况下，液位计会根据液体的密度进行修正，以确保测量结果的准确性。
投入式液位计工作原理的核心是通过测量液体对传感器施加的压力来确定液位
的高低。
在实际应用中，液位计可以根据测量原理的不同分为多种类型，如浮子液位计、差压液位计、毛细管液位计等。
每种类型的液位计都有其适用的场合和特点，用户在选择液位计时需要根据实际情况进行选择。
总的来说，投入式液位计工作原理是基于测压原理和液体密度的测量原理，通
过测量液体对传感器施加的压力来确定液位的高低。
不同类型的液位计在实际应用中有着不同的特点和适用场合，用户在选择液位计时需要根据实际情况进行选择，以确保测量结果的准确性和可靠性。
液位传感器的类型【干货】
液位传感器（静压液位计/液位变送器/液位传感器/水位传感器）是一种测量液位的压力传感器。
静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）分为两类：一类为接触式，包括单法兰静压/双法兰差压液位变送器，浮球式液位变送器，磁性液位变送器，投入式液位变送器，电动内浮球液位变送器，电动浮筒液位变送器，电容式液位变送器，磁致伸缩液位变送器，伺服液位变送器等。
第二类为非接触式，分为超声波液位变送器，雷达液位变送器等。
液位传感器是一种常用的测量仪器，具有测量精准、维护简便、使用灵活、可靠性高、耐用性强等多种的优点，被广泛的应用于多个行业当中。
液位传感器的种类是比较多的，接下来小编就来为大家介绍液位传感器三大类型，希望可以帮助到大家。
1、浮球式液位传感器：由行业产品磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成。
一般磁性浮球的比重小于0.5，可漂于液面之上并沿测量导管上下移动。
导管内装有测量元件，它可以在外磁作用下将被测液位信号转换成正比于液位变化的电阻信号，并将电子单元转换成4～20ma或其它电子商务标准信号输出。
2、浮筒式液位传感器：是将磁性浮球改为浮筒，浮筒式液位传感器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的。
3、静压式液位传感器：是利用防爆流量计液体静压力的测量原理工作。
一般选用硅压力测压传感器将测量到的压力转换成电信号，之后再经放大电路放大和补偿电路补偿，最后以4～20ma或0～10ma电流方式输出。
扩展资料：投入式液位传感器使用与安装的注意事项：1.液位传感器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
2.使用中发现异常，应关掉电源，停止使用，进行检查。
3.接供电电源时应严格按照接线说明进行连接。
投入式液位计
投入式液位计测量原理投入式液位计是一种测量液位的压力传感器.是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4〜20m" 1〜5VDC。
投入式液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。
精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。
4〜20mA 0〜5v、0〜10mA等标准信号输出方式由用户根据需要任选。
工作原理：用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：P = p .g.H + Po在公式中：P :变送器迎液面所受压力P ：被测液体密度g :当地重力加速度Po :液面上大气压H :变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：P .g.H ，显然，通过测取压力P , 可以得到液位深度。
一、超声波液位计的特性1、选用专业超声波小角度探头，发射功率大，灵敏度高，寿命长，测量距离远；2、任意点上下限设定，倒值设定，（可在测距范围内任意设定两点间的距离对应4 —20MA或0—5V，传感器可方便安装调试，适应各种信号连接要求）。
距离准确度在线标定可用于水、酒、糖、饮料等液位控制。
3、输出方式有4--20MA或0-5V输出，0 —10V输出。
数字信号：RS232 （三线）/ RS485 （任选其一，在定货时约定）二次示仪表为智能型数字显示仪表，有多种功能，其中上下限设定功能可使液位及物位实现自控及报警。
4、距离或深度数据直接由LED数码管显示，便于现场测定，并带有温度显示。
5、全封蔽设计，可用于野外，可直接对液体进行测定。
6、性价比高、价位超低二、超声波液位计的工作原理超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号•声波的传播时间与声波的发出到物体表面的距离成正比声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C X T/2.由于声波脉冲发射过程中机械惰性占用了传输时间使靠近超声波换能器的一小段区域内声波不能被接收这个区域称为盲区.盲区大小与超声波的量程有关.三、超声波液位计的技术参数1、12或24伏直流供电2、采用全密封小角度防水超声波传感器设计，适用于恶劣环境3、声束角小于10度，适合小空间检测4、量程0 .30-3 , 5, 8, 9, 10,15米（液位，大量程可定做），重复精度：0.5%，分辩率：2MM带有高精度数字温度补偿电路。
半导体压阻式传感器-投入式液位计
知识准备
• 一,压阻式传感器基本概念与分类 • 一.压阻效应 • 当固体材料在某一方向承受应力时,其电阻率（或电阻值）
发生变化地现象,叫压阻效应。 • 二.半导体压阻效应 • 半导体（单晶硅）晶片受到外力作用,产生肉眼无法察觉
• （一）体型半导体电阻应变片 • 一．结构形式及特点 • 体型半导体应变片是从单晶硅或锗切下薄片制成。主要优
点是灵敏系数大,横向效应与机械之后极小;温度稳定与线 度比金属电阻应变片差地多。
• 二．测量电路
• 半导体应变电桥地非线误差很大,故半导体应变电桥除了 提高桥臂比,采用差动电桥等措施外,一般还采用恒流源
（通常叫硅杯）。在硅膜 • 片上,利用集成电路工艺制 • 作了四个阻值相等地电阻。 • 硅膜片地表面用SiO二薄膜 • 加以保护,并用铝质导线 • 做全桥地引线
• 硅杯在高温下用玻璃粘接剂粘贴在热胀冷缩系数相近地玻 璃基板上。将硅杯与玻璃基板紧密地安装到壳体,就制成 了压阻式压力传感器
压阻式固态压力传感器地隔离,承压膜片
隔离,承压 膜片可以将腐 蚀地气体,液体 与硅膜片 隔离 开来。
2023/5/6
13压阻式固态 压力传感器 内 Nhomakorabea结构信号处理电路
2023/5/6
14
小型压阻式固态压力传感器
低压气口
高压气口
绝对压力传感器
2023/5/6
15
小型压阻式固态压力传感器（续）
呼吸,透析与注射泵设备用地压力传感器
p一气管
• 一.实训原理 • 压阻式压力传感器是利用单晶硅地压阻效应 • 二.实训器件与单元 • 本实训项目需用器件与单元:压力源,压力表,压阻式压力传
GUY10矿用投入式液位传感器水位传感器说明书
国家安全标志证号；MFB1402071、概述GUY10矿用本安型投入式液位传感器，是采用差压敏感测量探头研制的投入式智能液位测量仪表。
适用于煤矿井下水仓水位的测量以及其它需要测量液位的场所。
传感器采用红外遥控调校，具有标准频率信号输出，可与多种监控系统配套使用。
2、技术性能指标2.1防爆型式：矿用本质安全型。
防爆标志：ExibI。
2.2命名规则G U Y 10┬┬┬┬│││││││││││└─——————─————─最大测量范围（m）││└───——————─—————─压力测量原理│└───———————————────液位└─────——————───—————─传感器2.3性能指标2.3.1工作电源：12—24VDC。
2.3.2 测量范围、基本误差测量范围：0-10米；基本误差：±0.5%。
2.3.3 4位LED显示，分辨率0.01米。
2.3.4输出信号和传输距离：输出标准频率信号200～1000Hz。
使用电缆的单芯截面积为1.5mm2时，传感器与关联设备的传输距离2km。
2.3.5 具有遥控调校功能和声光报警功能。
2.3.6 外形尺寸和重量外型尺寸：248mm×130mm×70mm。
重量：1.3kg。
2.3.7本安参数：U i: DC 22.2 V； I i: 28 mA； C i: 0 uF； L i: 0 mH。
GUY10矿用本安型投入式液位传感器，水位传感器，矿用传感器，传感器生产厂家技术QQ：5415954981。
投入式水位计原理
投入式水位计原理投入式水位计是一种基于浮力原理的水位计，它通常用于监测水箱、水井等水位随时间的变化，从而控制水的使用和输送。
该水位计的原理非常简单，主要通过浸入水中的浮子的上下移动实现。
下面，我们将从以下几个方面详细阐述投入式水位计的原理。
一、原理概述投入式水位计是一种感应式传感器，由浮子、传感器、导线及显示仪表组成。
其中，浮子一端浸在液体中，在液位上升时随之上升；另一端通过传感器与导线相连，当浮子上升或下降时，传感器将电信号传输至显示仪表上。
通过检测这些电信号，我们可以了解液位的高低，从而实现对水位的监测和控制。
二、原理详解1. 浮力原理根据浮力原理，当物体浸入液体中时，液体会对该物体产生一个向上的浮力，其大小与物体和液体的密度、体积有关。
当物体质量小于其位于液体中所占的体积与液体密度的乘积时，该物体将浮在液体表面。
当液位上升时，物体会随之上升，从而使浮力随之变化。
2. 传感器投入式水位计中的传感器通常采用电容式、钢片传感器或声波传感器等技术。
其中，电容式传感器是一种电容器的变量，通过变量电容对位移进行测量，测量原理与变压器相似；钢片传感器则是以微位移敏感器为基础的传感器，通过钢板弯曲将微位移转换成电信号；声波传感器则是通过测量声波从液面反射回来的时间来进行水位的测量。
这些传感器能够将液位变化的信息转化为电信号，从而传输至仪表显示。
3. 显示仪表显示仪表通常用于显示投入式水位计产生的电信号，例如，将电信号转换为数字信息，然后显示在仪表中。
仪表一般包含报警装置，可以在不同液位时发出声音或光亮警报，从而实现对水位的及时监测和控制。
三、应用范围由于其简单易操作、性价比高的特点，投入式水位计已经广泛应用于各种水池、水箱、水井等场合。
它为水利工程建设和安全管理提供了方便和可靠的技术支持。
如果您需要监测水位，投入式水位计一定是您首选的设备之一。
总之，投入式水位计是一种易于使用、可靠且经济的设备，其原理基于浮力原理，通过传感器将液位变化转化为电信号，并在仪表中进行显示和控制。
水位传感器结构及工作原理
1、水位传感器组成及工作原理水位传感器是一种测量液位的压力传感器．静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA／１～５ＶＤＣ）。
分为两类：一类为接触式，包括单法兰静压/双法兰差压液位变送器，浮球式液位变送器，磁性液位变送器，投入式液位变送器，电动内浮球液位变送器，电动浮筒液位变送器，电容式液位变送器，磁致伸缩液位变送器，侍服液位变送器等。
第二类为非接触式，分为超声波液位变送器，雷达液位变送器等。
静压投入式液位变送器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。
精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。
4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。
利用流体静力学原理测量液位，是压力传感器的一项重要应用。
采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。
是针对化工工业中强腐蚀性的酸性液体而特制，壳体采用聚四氟乙烯材料制成，采用特种氟胶电缆及专门的密封技术进行电气连接，既保证了传感器的水密性、耐腐蚀性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。
工作原理：用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po式中：P ：变送器迎液面所受压力ρ：被测液体密度g ：当地重力加速度Po ：液面上大气压H ：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
投入式液位计-百度百科
投入式液位计-百度百科JK系列投入式液位计（投入式液位变送器）采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
嘉可仪表投入式液位变送器JK-51系列精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。
嘉可仪表JK系列投入式液位计有常规型投入式液位变送器、防腐型投入式液位变送器、高温型投入式液位变送器、分体式液位变送器等。
投入式液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
二、工作原理投入式液位变送器中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
三、性能指标型号：JK -51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级：0.1%FS；0.5%FS环境温度：-10℃～80℃存储温度-40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶传感器外壳：不锈钢1Cr18Ni9Ti 膜片：不锈钢316L电缆：φ7.2mm 聚氨酯专用电缆（配套2 米，超出部分按长度加价）。
常见液位计工作原理简介
常见液位计工作原理简介一、磁翻板液位计工作原理连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位小降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
二、钢带浮球液位计工作原理它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
三、磁致伸缩液位计工作原理磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。
在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。
浮子内部有一组永久磁环，当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出，通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。
四、投入式液位计工作原理投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号，再经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。
五、雷达液位计工作原理雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
六、超声波液位计工作原理工作原理超声波液位计/物位计是由一个完整的超声波传感器和控制电路组成。
投入式液位计的特点和安装要求
投入式液位计的特点和安装要求液位计是工业自动化过程控制的一个重要组成部分。
在生产过程中，液位计可以实时监测液体的流量和液位，帮助工程师们及时发现故障并采取相应措施。
而投入式液位计作为液位计的一种常见形式，其不同于其他液位计的优点也备受工程师们的重视。
本文将介绍投入式液位计的基本特点和安装要求。
什么是投入式液位计投入式液位计是一种插在液体中的液位计。
其将传感器插在了容器中，传感器直接与被测液体相接触，以测量液位。
由于其直接插入液体中，且无需使用其他辅助设备，因此被广泛应用于各种液体储存和输送系统中。
投入式液位计的特点与其他液位计相比，投入式液位计具有许多突出的特点：1.准确性。
由于投入式液位计直接插在被测液体中，因此测量精度更高，能够提供更准确的液位读数。
这在一些对液位精确控制要求高的应用中尤为重要。
2.稳定性。
投入式液位计可以长时间在液体中运行而不会导致液位读数的波动或漂移。
这是由于投入式液位计直接插入液体中，避免了测量传递温度和气泡等干扰因素。
3.适应性。
投入式液位计适用于液体的各种容器，如水箱、石油罐、溶液槽等。
此外，其还可以用于测量不同类型的液体，包括酸、碱、油类等。
投入式液位计的安装要求安装好的液位计对于整个管道系统的稳定运行至关重要。
正确安装投入式液位计至关重要，以下是投入式液位计的安装要求：1.选用正确的传感器类型，确保液位计能够正确地工作。
投入式液位计的传感器类型包括电容式、阻抗式、超声波式等，不同类型适用于不同的液体种类。
例如，对于含有大量气泡的液体，应选用高精度电容式传感器，而对于高粘度的液体，则应选用阻抗式传感器。
2.安装投入式液位计时，应注意其插入深度。
传感器应安装在离底部一定距离的位置。
如果安装过深，则会因为液体与气泡的错觉而导致液位误差。
3.应使用正确的材质安装液位计。
投入式液位计通常由不锈钢等耐腐蚀材料制成，以防止在液位计工作时发生腐蚀或污染等情况。
4.安装液位计时应注意其环境温度和液体温度。
投入式水位传感器工作原理-概述说明以及解释
投入式水位传感器工作原理-概述说明以及解释1.引言1.1 概述：投入式水位传感器是一种常用于监测水位的传感器，通过将传感器插入水体中，可以精确地测量水位的高度。
该传感器在各种工业应用和水利工程中起着至关重要的作用。
传感器的工作原理是利用水的导电性来检测水位的高度，当水位上升时，传感器中的电极会感应到水的存在，从而改变电路的导通情况，进而输出水位信号。
这样，我们可以实时监测水位的变化，及时做出反应。
在本文中，我们将详细介绍投入式水位传感器的工作原理、应用领域以及未来展望，为读者提供更全面的了解和认识。
"1.2 文章结构部分内容":本文将围绕投入式水位传感器的工作原理展开详细介绍。
首先，我们将介绍投入式水位传感器的定义，包括其特点和优势。
接着，我们将深入探讨投入式水位传感器的工作原理，讲解其内部构造和工作方式。
最后，我们将探讨投入式水位传感器在实际应用中的应用领域，为读者提供更多的参考信息。
通过本文的阐述，读者将深入了解投入式水位传感器的工作原理及其在各个领域的应用情况，有助于读者在实际工程中更好地选择和使用投入式水位传感器，提高工作效率和效果。
1.3 目的:本文的目的是介绍投入式水位传感器的工作原理，为读者提供了解该传感器工作机制的基本知识。
通过深入探讨投入式水位传感器的定义、工作原理和应用领域，希望能够帮助读者更加全面地了解和应用这一技术，从而在工程领域中更加灵活和有效地应用水位传感器技术。
通过本文的阐述，读者可以对投入式水位传感器的原理有一个清晰的认识，为相关领域的研究和应用提供参考和指导。
2.正文2.1 投入式水位传感器的定义投入式水位传感器是一种用于测量液体水位的传感器。
它通常由传感器主体、传感器探头和导线组成。
传感器主体用作信号处理和数据传输，传感器探头则是用来感知液体水位的部分。
传感器主体与传感器探头通过导线连接，传输采集到的数据。
投入式水位传感器适用于各种液体媒介的水位测量，如饮用水、污水、油品等。
投入式液位计工作原理
投入式液位计工作原理投入式液位计是一种常用于工业生产过程中的液位测量仪器，它通过测量液体表面与传感器之间的距离来确定液位高度，从而实现对液体容器内液位的监测和控制。
在工业生产中，液位的准确测量对于生产过程的安全性和稳定性至关重要。
投入式液位计通过其简单可靠的工作原理，成为了工业生产中不可或缺的重要设备。
投入式液位计的工作原理主要依赖于声波测距技术。
声波测距技术是利用声波在介质中传播的特性来实现距离测量的一种技术。
在投入式液位计中，传感器发射声波脉冲，当声波脉冲遇到液体表面时，部分声波被液体反射回传感器，传感器通过测量声波的传播时间来计算液位高度。
由于声波在不同介质中的传播速度是已知的，因此通过测量声波的传播时间，可以准确计算出液位的高度。
投入式液位计的传感器通常安装在液体容器的顶部，通过电缆与控制系统相连。
传感器内部包含了发射声波的发射器和接收反射声波的接收器，通过这两个部件的配合，传感器能够准确地测量液位高度。
在实际使用中，传感器会周期性地发射声波脉冲，并测量声波传播的时间，通过多次测量取平均值来提高测量的准确性。
投入式液位计的工作原理简单可靠，适用于各种不同类型的液体，包括腐蚀性液体和高温高压液体。
由于其不受液体性质的影响，投入式液位计在工业生产中得到广泛应用。
此外，投入式液位计还具有测量范围广、精度高、维护简单等优点，使其成为工业生产中不可或缺的重要设备。
除了声波测距技术，投入式液位计还可以采用其他测距技术，如雷达测距技术和微波测距技术。
这些技术在一定程度上可以提高液位计的测量精度和适用范围。
不过，无论采用何种测距技术，投入式液位计的工作原理都是基于测量液体表面与传感器之间的距离来确定液位高度。
总的来说，投入式液位计是一种简单可靠的液位测量仪器，其工作原理主要依赖于声波测距技术。
通过测量声波在液体中传播的时间来计算液位高度，投入式液位计能够实现对液体容器内液位的准确监测和控制。
在工业生产中，投入式液位计发挥着重要作用，保障着生产过程的安全性和稳定性。
投入式液位计工作原理
投入式液位计基于所测液体静压与该液体的高度成比例的原理，采用先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器制作而成，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）的一种测量液位的压力传感器，又可以称之为“静压液位计、液位变送器、液位传感器、水位传感器”。
投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。
经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。
投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。
投入式液位计采用先进的隔离型扩散硅敏感元件制作而成，直接投入容器或水体中即可精确测量出水位计末端到水面的高度，并将水位值通过4–20mA电流或RS485信号对外输出。
这种两线制投入式液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。
投入式液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。
液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成4～20mA 输出信号。
其特点为：稳定性好，精度高；直接投入到被测介质中，安装使用相当方便；固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响；宽范围的温度补偿；具有电源反相极性保护及过载限流保护。
安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。
自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。
展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密封圈：氟橡胶 电缆：φ7.2mm 聚氨酯专用电缆
电气连接：
DAT水A-位51计系列 投入式水位计
红色 黑色 蓝色 白色
电源+ 电源RS485(A)输出 RS485(B)输出
RS485 输出接线图（四线制）
DAT水A-位51计系列 投入A 输出
量程：0～5,10,15,20,25,30m 或定制 精度等级：0.1%FS；0.5%FS（可选） 稳定性能：±0.05%FS/年；±0.1%FS/年 过载能力：150%FS 零点温度系数：±0.01%FS/℃
满度温度系数：±0.02%FS/℃ 防护等级：IP68 输出信号：RS485、4-20mA（可选） 供电电源：9V～36V DC 环境温度：-10℃～80℃ 存储温度：-40℃～85℃ 结构材料：外壳：不锈钢 1Cr18Ni9Ti
4~20mA 输出接线图（两线制）
外形尺寸： 145
Φ27.5
产品选型：
产品型号 DATA-5101 DATA-5102 DATA-5111
精度 0.5% 0.5% 0.1%
单位：mm
通讯接口 RS485 4~20mA RS485
备注 1.订货时，请说明量程。 2.产品标配 2 米电缆，超出部分需 另付费用。
投入式水位计、投入式液位计、投入式水位传感器
投入式水位计（投入式液位计）采用先进的隔离型扩散硅敏感元件制作而成，直接投入 容器或水体中即可精确测量出水位计末端到水面的高度，并将水位值通过 4-20mA 电流或 RS485 信号对外输出。
投入式水位计（投入式液位计）DATA-51 系列广泛应用于城市供排水、污水处理、地下 水、水库、河道、海洋等水位监测领域。 特点： ◆ 灵敏度高，响应时间≤1ms。 ◆ 精度等级高，可达 0.1 级。 ◆ 全不锈钢密封结构，IP68 防水。 ◆ 聚氨酯导气电缆，耐高温、耐腐蚀。 ◆ 体积小巧，便于安装、投放。 技术参数：
