噪声传感器标定方法
乘用车城市工况制动系统振动噪声试验方法
FRONTIER DISCUSSION | 前沿探讨1 引言随着社会的进步和汽车的快速发展，人们对于物质生活水平逐步提高，汽车已经成为大众出行最常用的交通工具。
人们对其汽车的舒适性提出更高要求，其中乘用车制动系统振动噪声直接影响驾乘人员的体验，同时也是汽车行业内比较关注的行驶品质之一，也是制动系统开发的重难点课题之一。
乘用车城市工况行驶时，会受到路面环境、制动工况、驾驶习惯等不同影响，最能真切的反映现实用户用车的环境以及状况，制动系统在制动过程中不可避免地产生剧烈的振动和噪声，噪声一方面影响驾乘人员的舒适性，另一方面会加速摩擦片、制动盘的磨损，从而降低制动系统的使用寿命，增加维护保养的成本。
制动噪音是指汽车在制动过程中产生刺耳的尖叫声或摩擦声，制动噪音不仅会成为严重的的噪音污染，还会使得车内的乘员产生不舒服的感觉，影响驾驶员驾驶。
乘客在城市工况行驶中，人们耳边经常听到尖锐刺耳的噪声，这种噪声就是制动系统噪声。
2 试验所需器材介绍2.1 振动加速度传感器应使用频响范围在100Hz～16kHz、质量小于5g的单向振动加速度传感器，传感器最高工作温度不低于200℃，注意所选择的加速度传感器应不受电磁干扰。
2.2 车速测量仪器车辆速度测量仪要求速度测试区间覆盖1km/h～200km/h，准确度优于±2%，采集频率不小于10Hz。
2.3 整车制动减速度传感器应使用测量范围为±1g，准确度优于±5%。
2.4 压力传感器量程不小于 10MPa，准确度优于±5%。
2.5 数据采集分析系统使用多通道数据采集分析系统，应具有自动记录制动噪声的能力，A/D转换分辨率不低于24bit。
数据采集分析系统中应使用抗混滤波和高通滤波，以消除混叠和趋势项的影响。
2.6 声学测量用于噪声测量的测量系统应满足GB/T3785.1电声学声级计规定的1型仪器的要求，频率范围至少要覆盖20kHz～20kHz的频率范围。
简述振动传感器的标定方法及特点
简述振动传感器的标定方法及特点
振动传感器的标定是指确定传感器测量值的准确性和精度的过程。
在实际应用中,由于传感器受到各种干扰,例如机械颤抖、漂移、噪声等,因此需要进行标定以确保测量结果的准确性。
振动传感器的标定方法通常有以下几个步骤:
1. 选择适当的参考点:为了确定传感器的精确度,需要选择一个参考点,并测量传感器在该点的振动响应。
参考点的选取应该考虑到传感器的性能特点,例如传感器的灵敏度、准确度、精度等。
2. 校准传感器:使用标定软件或手动校准方法对传感器进行校准,确保传感器测量值与参考点的振动响应一致。
校准的方法包括机械振动校准和数字信号校准。
3. 对比测量值:在实际应用中,需要将传感器测量值与参考点的振动响应进行对比,以确定传感器的测量精度和准确性。
振动传感器的标定特点如下:
1. 需要选取合适的参考点:振动传感器的标定需要选取一个合
适的参考点,并测量传感器在该点的振动响应。
参考点的选取应该考虑到传感器的性能特点,例如传感器的灵敏度、准确度、精度等。
2. 需要考虑传感器的误差:振动传感器的测量值受到传感器本
身误差的影响,因此需要进行标定以确定传感器的误差范围。
误差的大小取决于传感器的精度、灵敏度等性能参数。
3. 需要使用适当的标定软件或方法:振动传感器的标定需要使
用标定软件或手动校准方法,以确保传感器测量值的准确性和精度。
不同的传感器可能需要不同的标定方法,例如机械振动校准和数字信号校准。
传感器的灵敏度,低频噪声特性和动态响应范围
传感器的灵敏度，低频噪声特性和动态响应范围工程振动量值的物理参数常用位移、速度和加速度来表示。
由于在通常的频率范围内振动位移幅值量很小，且位移、速度和加速度之间都可互相转换，所以在实际使用中振动量的大小一般用加速度的值来度量。
常用单位为：米/秒2（m/s2），或重力加速度（g）。
描述振动信号的另一重要参数是信号的频率。
绝大多数的工程振动信号均可分解成一系列特定频率和幅值的正弦信号，因此，对某一振动信号的测量，实际上是对组成该振动信号的正弦频率分量的测量。
对传感器主要性能指标的考核也是根据传感器在其规定的频率范围内测量幅值精度的高低来评定。
电荷输出型加速度计不适合用于低频测量由于低频振动的加速度信号都很微小，而高阻抗的小电荷信号非常容易受干扰；当测量对象的体积越大，其测量频率越低，则信号的信噪比的问题更为突出。
因此在目前带内置电路加速度传感器日趋普遍的情况下应尽量选用电噪声比较小，低频特性优良的低阻抗电压输出型压电加速度传感器。
传感器的低频截止频率与传感器的高频截止频率类同，低频截止频率是指在所规定的传感器频率响应幅值误差（±5%,±10%或±3dB）内传感器所能测量的最低频率信号。
误差值越大其低频截止频率也相对越低。
所以不同传感器的低频截止频率指标必须在相同的误差条件下进行比较。
低阻抗电压输出型传感器的低频特性是由传感器敏感芯体和内置电路的综合电参数所决定的。
其频率响应特性可以用模拟电路的一阶高通滤波器特性来描述，所以传感器的低频响应和截止频率完全可以用一阶系统的时间常数来确定。
从实用角度来看，由于传感器的甚低频频率响应的标定比较困难，而通过传感器对时间域内阶跃信号的响应可测得传感器的时间常数；因此利用传感器的低频响应与一阶高通滤波器的特性几乎一致的特点，通过计算可方便地获得传感器的低频响应和与其对应的低频截至频率。
传感器的灵敏度，低频噪声特性和动态响应范围。
DS-3000数据分析系统噪声分析简易操作说明
DS-3000数据分析系统噪声分析简易操作说明小野测器http://www.onosokki.co.jp/CHN/chinese.htmDS-3000数据分析系统 噪声分析操作说明注意：本资料为DS-3000数据分析系统使用方法的参考辅助说明，详细内容请参阅随机附带的DS-3000数据分析系统使用说明资料。
本资料与DS-3000数据分析系统使用说明资料如有出入之处，以DS-3000数据分析系统使用说明资料为准。
以下说明DS-3000数据分析系统，利用传声器及前置放大器MI 系列或声级计作为传感器来进行的噪声分析的操作方法。
■ 系统构成由DS传感器与处理系统的连接DS-3000可对应利用传声器或声级计，进行噪声测量分析。
1） 传声器及前置放大器MI 系列使用时的连接方法如使用传声器及前置放大器组合可不通过传感器放大器直接连接传感器到DS 系统。
2） 声级计作为传感器使用时的连接方法声级计的AC信号输出经BNC信号电缆连接DS系统以上是使用1套传感器连接DS 进行1通道噪声测量分析的连接方法。
通常，MI 系列传声器及前置放大器组合，声级计可以与DS 系统的输入单元中任意一个输入通道（1-4通道，最大32通道）相连接。
DS 主机及信号输入单元的各部名称噪声测量时传感器的设置进行噪声测量时通常使用传声器或声级计作为信号传感器，传声器或声级计可使用三脚架固定设置在被测物附近，传声器应指向被测物的方向。
同时为了测量分析数据的比较，进行比较测量时，应确保传声器头部到被测物的距离一致。
传声器及前置放大器使用固定件MI-0301，安装在三脚架上。
声级计则可直接安装在三脚架上。
＜正面＞（转速信号等）＜ 背面 ＞端子（选配件）DC直流电源端子（可使用AC电源适配器或DC直流电源）保护配件■ 操作说明流程1 测试软件的起动2 创建新测试项目3 表示画面的设定4 信号输入源的表示设定5 输入通道CCLD的设定（使用传声器及前置放大器组合时）6 测量分析的开始/停止7 波形表示的Y轴表示形式8 测量单位设定与校准9 输入电压量程10 测量分析频率量程范围11 频率特性加权12 功率谱的平均处理13 Y轴尺度表示14 指示光标的表示与指示值15 数值表的表示16 3维数据图形表示17 倍频程数值的计算表示18 数据保存19 保存数据的读取表示20 测量分析数据的比较21 数据及波形画面的复制22 测试项目的保存与读入23 再起动时的条件设定24 测试的结束■ 操作说明1测试软件的起动起动电脑并接通DS的电源。
福建特检噪声测试方法概述(LMS)

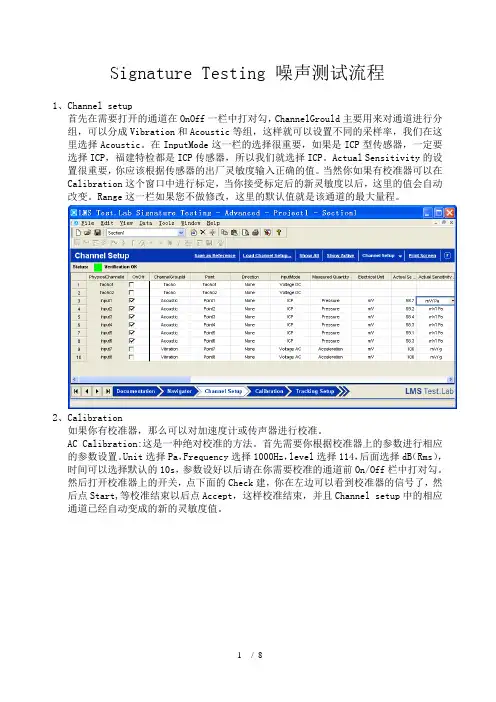

Signature Testing 噪声测试流程1、Channel setup首先在需要打开的通道在OnOff一栏中打对勾，ChannelGrould主要用来对通道进行分组，可以分成Vibration和Acoustic等组，这样就可以设置不同的采样率，我们在这里选择Acoustic。
在InputMode这一栏的选择很重要，如果是ICP型传感器，一定要选择ICP，福建特检都是ICP传感器，所以我们就选择ICP。
Actual Sensitivity的设置很重要，你应该根据传感器的出厂灵敏度输入正确的值。
当然你如果有校准器可以在Calibration这个窗口中进行标定，当你接受标定后的新灵敏度以后，这里的值会自动改变。
Range这一栏如果您不做修改，这里的默认值就是该通道的最大量程。
2、Calibration如果你有校准器，那么可以对加速度计或传声器进行校准。
AC Calibration:这是一种绝对校准的方法。
首先需要你根据校准器上的参数进行相应的参数设置。
Unit选择Pa，Frequency选择1000Hz，level选择114，后面选择dB（Rms），时间可以选择默认的10s，参数设好以后请在你需要校准的通道前On/Off栏中打对勾。
然后打开校准器上的开关，点下面的Check建，你在左边可以看到校准器的信号了，然后点Start,等校准结束以后点Accept，这样校准结束，并且Channel setup中的相应通道已经自动变成的新的灵敏度值。
3、Tracking Setup设置测量模式和测量时间等参数，Measurement mode请选择Stationary, Tracking method 选择time，Duration中输入测量时间。
4、Acquisition Setup这个窗口第一个功能是用来显示你的信号，以便检测各通道的信号是否正常并且确定合适的量程。
Overview这里将显示所有你打开的通道的信号，而下面的Detail将显示其中某一个信号，以便您更好的观察信号，右边可以选择你希望仔细观察的通道的信号。
噪声测量仪器的校准过程及注意事项_概述说明
噪声测量仪器的校准过程及注意事项概述说明1. 引言1.1 概述噪声测量是现代科学研究和工程开发中一个重要的领域。
在各个行业中，如无线通信、音频技术、环境监测等领域，准确测量和评估噪声水平对确保设备和系统的正常运行至关重要。
为了保证测量结果的准确性和可靠性，必须进行噪声测量仪器的校准。
1.2 文章结构本文将详细介绍噪声测量仪器的校准过程及注意事项。
首先，在第2节中，将介绍校准的整体流程，并讨论校准所需的设备要求。
然后，在第3节中，将提供校准过程中需要注意的环境因素和仪器操作事项，并探讨数据分析和报告编制方面应注意的要点。
最后，在第4节中，将总结校准过程的重点，并分析不同校准方法之间的优劣势，并给出推荐使用的校准策略和建议。
最后，在第5节中，给出结束语，总结研究内容，并展望未来噪声测量仪器校准方面的发展方向。
1.3 目的本文的目的是提供噪声测量仪器校准过程的详细说明和相关注意事项，以帮助读者理解噪声测量仪器校准的基本原理和方法，并能够根据实际需求进行相应的操作和分析。
同时，通过对不同校准方法的比较和优劣势分析，为读者提供合理选择适用于其工作环境和具体需求的校准策略和建议。
最后，通过总结研究内容并展望未来发展方向，为相关领域的科学研究和工程开发提供参考。
2. 噪声测量仪器校准过程：2.1 校准流程介绍：噪声测量仪器的校准过程是确保仪器能够准确测量和评估环境中的噪声水平。
准确的仪器校准对于获得可靠和精确的测量结果至关重要。
校准流程主要包括以下步骤：选择合适的校准方法、确定校准频率范围、设置合适的参考信号源、进行测试和记录数据。
2.2 校准设备要求：在进行噪声测量仪器校准之前，需要确保使用的设备满足以下要求：- 精度高且稳定性好的参考信号源；- 可以生成各种频率范围内标称幅度信号的信号发生器；- 高精度的电压表或功率计用于测量输出信号。
2.3 校准步骤详解：（1）选择合适的校准方法：常见的噪声测量仪器校准方法有两种：自比较法和外界比较法。
imu bias 标定算法
IMU（惯性测量单元）的偏置（bias）标定是为了准确估计传感器在没有外部影响时的静态输出。
IMU中通常包含加速度计和陀螺仪，这两种传感器在工作过程中可能会受到各种干扰，其中包括偏置。
一般来说，IMU的偏置标定算法可以分为静态标定和动态标定两种方法：
1.静态标定：
•将IMU固定在一个稳定的平面上，保持不动，记录其输出。
•根据传感器的输出计算出偏置。
2.动态标定：
•在运动中，利用IMU传感器收集数据，例如进行旋转、振动等动作。
•结合运动学方程，通过对传感器输出进行积分、微分等操作，估计出偏置。
为了提高标定的准确性，通常需要进行多次采样，并对数据进行滤波处理，以减少噪声的影响。
在实际的应用中，还可以考虑使用Kalman滤波器等技术来进一步提高偏置的估计精度。
需要注意的是，IMU的偏置可能随着时间和环境的变化而发生漂移，因此偏置标定通常需要定期进行，以保证传感器输出的准确性和稳定性。
IMU的准确标定对于导航、姿态估计等应用至关重要。
汽车振动与噪声测试实验报告
汽车振动与噪声实验报告实验目的1.熟悉声传感器和两种加速度传感器，并区分两种加速度传感器。
2.学会对声传感器和加速度传感器进行标定3.了解Snyergy数据采集仪的简单操作4.学会用两种穿感觉分别测量汽车的振动与噪声，并将结果进行对比分析实验框图1.标定声传感器将声传感器与发声装置相连，并与采集仪相连，打开发声仪器发展单位声波并开始采集信号。
采集前要进行数据初始化，选择相应的通道，并对相应的单位进行设置。
根据说明书参考值预设要标定的系数，采集图像，选取较平整的一段图像放大，寻找最大波峰值和最小波谷值，理想值应为±1.414，如实验得到数的绝对值小于1.414则将系数调大重新测量，否侧将系数调小，反复尝试至采得值在±1.414左右即标定完成。
2.标定奇士乐加速度传感器将奇士乐加速度传感器与振动装置相连，并与采集仪相连，打开振动装置发出单位振动频率并开始采集信号。
采集前要进行数据初始化，选择相应的通道，并对相应的单位进行设置。
根据说明书参考值预设要标定的系数，采集图像，选取较平整的一段图像放大，寻找最大波峰值和最小波谷值，理想值应为±1.414，如实验得到数的绝对值小于1.414则将系数调大重新测量，否侧将系数调小，反复尝试至采得值在±1.414左右即标定完成。
3.标定BK437加速度传感器将BK437加速度传感器与电荷放大器相连，在通过电荷放大器连接到采集仪。
根据说明书对电荷放大器参数进行预设为0.91，然后进行数据采集。
采集前要进行数据初始化，选择相应的通道，并对相应的单位进行设置。
采集图像，选取较平整的一段图像放大，寻找最大波峰值和最小波谷值，理想值应为±1.414，如实验得到数的绝对值小于1.414则将电贺放大器的参数调小重新测量，否侧将参数调大，反复尝试至采得值在±1.414左右即标定完成。
4.测量汽车内噪声和发动机振动分别将加速度传感器布置在汽车发动机上，将声音采集器布置与驾驶室内，连接设备并进行仪器调试，分别观察汽车在怠速情况下和加速情况下振动频率图像和噪声频率图像，并通过软件进行傅里叶变换进行频域分析。
imu标定方法
IMU标定方法引言惯性测量单元（Inertial Measurement Unit，IMU）是一种常见的传感器，用于测量物体的加速度和角速度。
IMU广泛应用于导航、运动控制、姿态估计等领域。
由于制造和环境等因素的影响，IMU的准确性需要经过标定来得到更精确的测量结果。
本文将详细介绍IMU标定方法，并给出具体步骤和注意事项。
一、IMU标定的意义IMU标定是指通过实验手段确定IMU所测量的物理量与实际物理量之间的关系。
标定后的IMU能够提供更准确的加速度和角速度测量值，从而提高导航、姿态估计等应用的精度。
二、IMU标定方法概述IMU标定方法可以分为静态标定和动态标定两种。
其中静态标定是在静止状态下进行，适用于确定IMU的零偏和比例因子等参数；动态标定是在动态运动状态下进行，适用于确定IMU的误差模型和非线性因素等参数。
2.1 静态标定方法静态标定方法通过在静止状态下进行一系列实验，并根据实验数据进行参数拟合，得到IMU的零偏、比例因子等参数。
常用的静态标定方法有：2.1.1 零偏标定1.将IMU放置在水平的平台上，并保持静止。
2.记录一段时间的加速度计和陀螺仪输出数据。
3.对于三轴加速度计和陀螺仪分别计算平均值，得到零偏参数。
2.1.2 比例因子标定1.将IMU放置在已知加速度和角速度的参考系统中。
2.记录IMU和参考系统的输出数据。
3.根据已知加速度和角速度以及IMU的输出数据，计算比例因子参数。
2.2 动态标定方法动态标定方法通过在动态运动状态下进行一系列实验，利用系统动力学模型进行参数估计，得到IMU的误差模型、非线性因素等参数。
常用的动态标定方法有：2.2.1 静态回转法1.将IMU装在一个手持器材上，手持并依次在各个方向上进行平稳的旋转。
2.记录IMU的输出数据和旋转的角度。
3.利用旋转的角度和IMU的输出数据进行参数拟合，得到误差模型参数。
2.2.2 加速度计自由落体法1.将IMU从一定高度自由落下。
传感器标定
4. 动态标定
传感器的动态标定就是通过实验得到传感器动态性 能指标，确定方法常常因传感器的形式（如电的、机械 的、气动的等）不同而不完全一样，但从原理上一般可 分为阶跃信号响应法、正弦信号响应法、随机信号响应 法和脉冲信号响应法等。 （1）阶跃信号响应法 1）一阶传感器时间常数τ的确定 输入x是幅值为A的阶跃函数时，由一阶传感器的微 分方程可得： t − e y（t） ＝ kA[1- τ ]
2．压电式压力传感器的静态标定
压电式压力传感器的静态标定可在活塞式压力计上进行。 传感器安装在静重式标准活塞压力计的接头上，传感器配接由静 态标准电荷放大器和显示记录设备（可选用数字式峰值电压表、 光线示波器、笔录仪、磁带记录仪等）组成的标准测量系统。
3．热电阻的静态标定
标定步骤：用标准温度计测出恒温箱温度，将被测热电阻置 于恒温箱中，被测热电阻串联标准电阻Rs、可调电位器电压表和 毫安表，调节可调电位器使被测系统回路电流控制在4mA。先将 切换开关置标准电阻Rs一侧，读取电位差计示值Us，再转置被测 电阻端读出电位
（1）振动标定设备 1）电动式中、低频激振器
中频激振器工作的频率范围 为5～7.5kHz，一般采用电动式 激振器作为中频标定用振动台。 图1.18所示为电动式激振器 结构示意图，驱动线圈7固装在 顶杆4上，并由支承弹簧1支承 在壳体2中，线圈7正好位于磁 极5与铁心6的气隙中。磁钢3、磁极5、铁心6和气隙构成磁回路， 当线圈7通以经功率放大的交变电流时，它在气隙的磁场中受力， 该力通过顶杆4传到试件8上便是激振力。
3. 静态标定
确定传感器静态指标，主要是线性度、灵敏度、 迟滞和重复性。传感器的静态特性是在静态标准条 件下进行标定的，主要用于检验、测试其静态特性 指标。静态标准条件主要包括没有加速度、振动、 冲击（除参数本身是被测量）及环境温度（一般为 室温20℃±5℃）、相对湿度不大于85％、气压为 （101±7）kPa等条件。 一般的静态标定包括如下步骤： （1）将传感器全量程（测量范围）分成若干等间 距点。
噪音噪声传感器检测模块的原理及特点介绍
噪音噪声传感器检测模块的原理及特点介绍
噪音检测传感器模块采用进口元器件标定输出信号TTL和IIC，针对集成商低成本应用用户设计，直读式噪音检测模块，实验舱统一标定，数据稳定可靠。
噪音噪声传感器检测模块封装尺寸
噪音噪声传感器检测模块工作原理
噪声传感器正是由于传感器内置一个对声音敏感的电容式驻极体话筒,声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压，从而实现光信号到电信号的转换。
噪音噪声传感器检测模块特点
1、采用原装进口声音传感器开发的直读式噪音分贝检测模块；
2、多点标定工艺制作、检测精度高、灵敏度高；
3、独特的不绣钢探头独立封装设计、方便嵌入其它的设备或机壳；
4、主控板电路核心器件完全屏蔽、不仅美观更加强抗干扰能力；
5、预留多种输出TTL/I2C、标准ModbusRtu通讯485接口可选，适用于各种应用集成。
噪音噪声传感器检测模块应用领域
本产品被广泛应用于科研单位、便携式/手提式检测仪、固定式气体变送器、大气环境检测仪、扬尘噪音检测系统、噪音监测器、检测仪、自动化控制系统、环境噪音监控系统、工业、厂房等需要测量的场所。
噪声 标定
噪声标定全文共四篇示例，供读者参考第一篇示例：噪声标定是指在实验室或工业环境中对噪声进行检测和测量，以确定噪声的强度、频谱和其他关键参数的过程。
噪声是指任何不期望的声音，可能会对人们的健康和环境造成负面影响。
对噪声进行标定非常重要，可以帮助我们了解噪声的来源和影响，进而采取必要的措施来控制和减少噪声。
噪声标定的过程通常包括以下几个步骤：首先是选择合适的测量仪器和设备，例如声级计、频谱仪等，在实验室或工业场所中对噪声进行实时监测。
其次是确定测量点和方向，以确保测量结果的准确性和可靠性。
然后是进行噪声数据的收集和记录，包括噪声的级别、频谱和持续时间等参数。
最后是对数据进行分析和处理，以得出噪声的特征和趋势，为进一步的环境评估和控制提供依据。
噪声标定可应用于各种场景和行业，例如工厂车间、办公室、交通工具、建筑工地等。
在工业生产中，噪声标定可以帮助企业确定生产设备和工艺对员工和周围环境产生的噪声水平，从而采取相应的隔音措施和违规处理，保障员工的健康和生产环境的安全。
在城市规划和建设中，噪声标定可以帮助政府部门了解城市交通、建筑以及社区活动对周围居民产生的噪声影响，从而进行噪声污染控制和城市规划优化。
除了对噪声的实时监测和测量外，噪声标定还可以进行长期趋势分析和环境影响评估。
通过不同时间段和季节的数据对比，可以了解噪声污染的变化规律和趋势，及时发现和解决潜在的噪声问题。
结合当地环境质量标准和法规要求，可以评估噪声污染对居民健康和生活质量的影响，为政府和企业制定相关政策和措施提供科学依据。
噪声标定是一项重要的环境监测和管理工作，可以帮助我们了解和控制噪声污染，保障人们的健康和环境的可持续发展。
通过不断优化和改进噪声标定技术和方法，我们可以更有效地管理和减少噪声污染，打造更安静、清洁和宜居的生活环境。
希望更多的政府部门、企业和社会公众重视噪声标定工作，共同努力保护我们的环境和健康。
【2000字】第二篇示例：噪声标定是以一种系统化的方法来测量和记录环境中的噪声水平，帮助我们更好地了解和管理噪声污染。
带你认识基本的传感器特性参数
带你认识基本的传感器特性参数传感器是一种将物理量转化为电信号的装置，被广泛应用于工业自动化、环境监测、医疗设备等领域。
了解传感器的基本特性参数对于正确选择和使用传感器至关重要。
下面将带你认识传感器的一些基本特性参数。
1. 灵敏度（Sensitivity）：传感器的灵敏度是指输入物理量变化引起输出信号变化的比例关系。
一般来说，灵敏度越高，传感器对输入信号的变化越敏感。
2. 线性度（Linearity）：传感器的线性度是指其输出信号与输入物理量之间的近似直线关系。
一个理想的传感器应具有良好的线性特性，但实际传感器往往会有一定的非线性误差。
3. 分辨率（Resolution）：传感器的分辨率是指它能够区分的最小输入量的变化大小。
分辨率越高，传感器能够检测到更小的变化。
4. 动态响应（Dynamic response）：传感器的动态响应指的是它对输入信号变化的快速度。
高响应速度的传感器可以快速地对输入信号进行反应。
6. 稳定性（Stability）：传感器的稳定性是指其输出信号相对于稳定输入的变化程度。
一个稳定性好的传感器应该具有输出信号变化小的特点。
7. 重复性（Repeatability）：传感器的重复性是指在相同的输入条件下，反复测量得到的输出结果的一致性。
重复性好的传感器可以给出相对准确和一致的结果。
8. 可靠性（Reliability）：传感器的可靠性是指其在一定的工作条件下能够稳定地工作并保持一定的精度和稳定性的能力。
一个可靠性高的传感器能够长时间稳定地运行。
9. 压力范围（Pressure range）：压力传感器的压力范围指的是它可以正常工作的最小和最大压力值。
在选择压力传感器时，需要根据应用需求选择相应的压力范围。
10. 温度范围（Temperature range）：传感器的温度范围指的是其可以正常工作的最低和最高温度值。
温度范围是非常重要的一个参数，因为温度变化会对传感器的性能和精度产生影响。
传感器的标定.PPT课件
（2）二阶传感器时间常数的确定
在欠阻尼情况下，从曲线上可以测得三个特征 量，即零频增益A(0)、谐振频率增益A(wr)和谐 振频率wr。根据
A(w) 1/ [1 (w/wn )2]2 (2xw/wn )2
令
dA(w) 0
dw
得
wr wn 1 2x 2
12.3传感器的动态标定
将wr代入A(w)的表达式得
确定这些参数的方法很多，一般是通过实 验确定，如测量传感器的阶跃响应、正弦响 应、线性输入响应、白噪声，及用机械振动法 等。其中最常用的是测量传感器的阶跃响应。
12.3 传感器的动态标定
1 实验确定一阶传感器时间常数的方法 2 实验确定二阶传感器自然振荡频率与阻
尼比的方法 3 确定传感器动态参数的其他方法
12.3传感器的动态标定
对自然振荡频率来说，可测出第i个极大值与第i+n 个极大值之间的时间间隔tn，如图所示，则
wn 2nπ/(tn 1 x 2 ) (2.11)
也可取不同的i和n，求出多个自然振荡频率后 取平均值。
若传感器是精确的二阶传感器，n取任意 正整数求得的x或wn都不会有多大差别。若有 明显差别，超出测量误差较多，则说明传感器 不是严格的二阶传感器。
④按②、③所述过程，对传感器进行正、 反行程往复循环多次测试（一般为3~10次）， 将得到的输出输入测试数据用表格列出或绘成 曲线。
⑤对测试数据进行必要的处理，根据处理 结果确定传感器的线性度、灵敏度、迟滞和重 复性等静态特性指标。
12.3传感器的动态标定
传感器的动态标定主要用于确定传感器的 动态技术指标。动态技术指标主要是研究传感 器的动态响应，而与动态响应有关的参数，一 阶传感器只有一个时间常数τ，二阶传感器则 有自然振荡频率wn和阻尼比ζ两个参数。
imu内参标定算法
imu内参标定算法
IMU（惯性测量单元）内参标定算法是为了准确测量和补偿 IMU 传感器的误差，从而提高其精度和可靠性。
以下是一种常见的 IMU 内参标定算法的概述：
1. 数据采集：通过让 IMU 在不同的姿态下进行运动，采集加速度计和陀螺仪的测量数据。
2. 数据预处理：对采集到的数据进行滤波、平滑等处理，以去除噪声和异常值。
3. 特征提取：从预处理后的数据中提取出与内参标定相关的特征，如加速度计和陀螺仪的输出值。
4. 模型建立：根据提取的特征，建立数学模型来描述 IMU 的误差行为。
常见的模型包括线性模型、非线性模型或基于滤波器的模型。
5. 参数估计：使用最小二乘法、最大似然估计或其他优化算法，对模型中的参数进行估计。
这些参数包括加速度计和陀螺仪的零偏、标度因数、安装误差等。
6. 误差补偿：将估计得到的参数应用于 IMU 的输出数据，进行误差补偿。
这可以通过在硬件或软件中进行相应的修正来实现。
7. 验证和评估：使用标定后的 IMU 进行实验或实际应用，验证标定算法的准确性和有效性。
可以通过比较标定前后的测量结果来评估标定的效果。
需要注意的是，IMU 内参标定算法的具体实现会因 IMU 的类型、应用场景和要求的精度而有所不同。
此外，标定过程可能需要多次重复和优化，以获得更准确的结果。
传感器自标定算法
传感器自标定算法
传感器自标定算法是一种用于自动校准传感器参数的技术。
传感器在使用过程中可能会受到环境条件的影响，导致输出值偏离理想值。
为了保证传感器的准确性和可靠性，需要进行定期的校准。
传感器自标定算法通常包括以下几个步骤：
1. 数据采集：通过传感器获取一系列稳定的输入数据。
这些数据可以是传感器在不同条件下的输出值，如温度、湿度、压力等。
2. 数据处理：对采集到的数据进行处理，去除异常值和噪声。
可以使用滤波算法、插值算法等方法对数据进行平滑处理，以提高数据质量。
3. 参数估计：根据已知的传感器模型和采集到的数据，利用统计学方法或最优化算法，估计传感器的参数。
这些参数可以包括灵敏度、偏移量、线性度等。
4. 校准值计算：根据估计得到的传感器参数，对传感器输出值进行校准。
校准算法可以是简单的线性变换，也可以是复杂的非线性映射。
5. 校准结果评估：对校准后的传感器输出值进行评估，检查校准效果是否符合要求。
可以通过比较校准前后的输出值和已知标准值进行验证。
传感器自标定算法的选择取决于具体的传感器类型和应用场景。
常用的自标定算法包括最小二乘法、卡尔曼滤波、粒子滤波等。
不同的算法有不同的优缺点，需要根据实际情况选择合适的算法。
此外，为了保证标定的准确性，还需要考虑校准频率和校准环境等因素。
传感器的补偿与标定
1、屏蔽
传感器与检测技术
方法
噪声源 原理及方法
举例
电场屏蔽 电场间的相互影响 屏蔽层接地
低噪声同轴电缆
电磁屏蔽 高频外磁场
楞次定律
屏蔽层接地，电场屏蔽 和电磁屏蔽功能
磁屏蔽
磁力线
高导磁材料作 接地后，具有磁屏蔽和
屏蔽层
电屏蔽功能
2、隔离
传感器与检测技术
隔热、隔振、密封
温度
传感器输入 传感器输出
T0 T1 T2 …… Tn
X0 X0 X0 …… X0
Y0 Y1 Y2 …… Yn
y0 yif (Ti)
补偿与校正方法
硬件：电子线路 软件：单片机
八、集成化与智能化
传感器与检测技术
1、集成化
（1）将传感器和信号处理电路制作在同一芯片上
（2）将多个相同或不同的敏感元件集成在同一芯 片上，实现多参数测量。
bl d
输出灵敏度提高一倍，消除了零位输出项 l。
例1-11 超声波流速计。
传感器与检测技术
超声波传感器：声-电转换 超声波换能器：压电式
可逆性 发射超声波: 电能 接收超声波: 机械能
介质性质 传播速度c 温度
机械能 超声波发生器 电能 超声波接收器
t1
D
sin (c v cos)
f 1 n nsin (c v cos )
H (s) A(s)
1 A(s)
传感器与检测技术
A
A
H
(s)
1
1
s
A
1
1
A s
A
1 s
1 s 1 A
A A
