中职建筑专业课程《建筑构造》教学设计项目十屋顶

合集下载

《建筑构造》公开课教案

教师讲述和提问，学生思考并回答，
3分钟
新授
1、檐口位置及构造做法；
2、屋脊、斜脊、天沟的构造；
3、烟囱与坡面交接处的构造。
板书：三、坡屋顶的细部构造
1、檐口
2、山墙
（1）硬山
（2）悬山
（3）四坡顶
3、斜脊与斜天沟
4、烟囱出屋面
教师边演示课件内容边讲叙，出现图片时，提出问题，让学生回答，之后给出正确答案。
德育
目标
1. 运用多种教学手段密切联系工程实际，激发学生的求知欲望，培养学生科学严谨的工作态度和创造性工作能力；2. 培养学生热爱专业、热爱本职工作的精神；3.培养学生一丝不苟的学习态度和自觉学习的良好习惯。
教材分析
重点
1.坡屋面各细部构造的位置；各细部的构造形式、构造要点、优缺点及其适用情况；
2.各细部的常用做法。
《建筑构造》课程教案
《建筑构造》
授课班级
2012级建筑1班
授课课题
第六章屋顶第3节坡屋顶的构造
三、坡屋面的细部构造
授课形式
讲授
教学目标
知识
目标
1.学生能说出坡屋面各细部构造的位置以及做法有哪些；2.学生能按制图标准绘制各细部构造的常用做法详图。
能力
目标
培养和提高理论联系实际的综合应用能力，为从事房屋建筑工程设计、施工及管理工作打下基础。
25分钟
课堂练习
给出思考题、填空题等
分别让学生回答，教师总结
7分钟
课后小结
细部构造的位置及常用构造形式
学生总结→教师归纳
→课件展示结果
2分钟
布置作业
1、请完成课后指定练习（课后下发）。
2、请同学们上网搜集与坡屋顶屋面相关的资料。

《建筑构造》教案完整版

混凝土结构体系
具有良好的塑性和耐久性，广泛应用于住宅、商业等建筑。
钢结构体系
强度高、自重轻、施工速度快，适用于大跨度、高层等建筑。
木结构体系
环保、节能、易加工，但需注意防火和防腐处理，常用于低
层和别墅建筑。
组合结构体系
结合多种材料的优点，提高结构性能和经济效益。
组成部分功能与布局原则
基础部分
新型建筑材料发展趋势
01
02
03
绿色环保材料
注重材料的环保性能，减少对环境的污染和破坏。
高性能材料
提高材料的强度和耐久性，满足复杂和恶劣环境下的使用要求。
智能化材料
具有自感知、自适应、自修复等智能特性，提高建筑物的安全性和舒适性。
案例分析：典型建筑材料应用
案例一
高层建筑中混凝土材料的应用，分析其强度等级、配合比、浇筑工艺
优化策略
采用新型结构形式、减轻结构自重、提高材料强度、改善受力性能等措施进行优化设计。
经济性分析
在满足安全和使用功能的前提下，尽可能降低造价，提高经济效益。
案例分析：典型建筑结构体系应用
高层建筑结构体系
如框架-剪力墙结构、筒体结构等，在高层建筑中得到广泛应用。
大跨度建筑结构体系
如网架结构、悬索结构等，适用于体育馆、展览馆等大跨度建筑。
案例分析：成功绿色建筑设计实例
国内外经典绿色建筑案例介绍
选取具有代表性的绿色建筑案例，介绍其设计理念、技术特点和创新点。
案例分析
对所选案例进行深入分析，总结其成功经验和可借鉴之处。
案例启示
结合案例分析，得出对绿色建筑设计实践的启示和建议。
THANKS

中职建筑构造教案

中职建筑构造教案完整版第一章：建筑构造基本概念1.1 教学目标让学生了解建筑构造的基本概念。

让学生了解建筑构造的主要组成部分。

让学生了解建筑构造的设计原则。

1.2 教学内容建筑构造的定义与作用。

建筑构造的主要组成部分：基础、墙体、楼板、屋顶、门窗等。

建筑构造的设计原则：安全、实用、经济、美观。

1.3 教学方法采用讲解、示范、案例分析等教学方法。

1.4 教学评估课堂问答：让学生回答建筑构造的基本概念。

案例分析：让学生分析实际建筑构造案例。

第二章：建筑基础构造2.1 教学目标让学生了解建筑基础的构造原理与设计。

让学生了解不同类型的基础构造形式。

2.2 教学内容建筑基础的构造原理与设计。

不同类型的基础构造形式：条形基础、独立基础、筏板基础等。

2.3 教学方法采用讲解、示范、案例分析等教学方法。

2.4 教学评估课堂问答：让学生回答建筑基础构造的原理与设计。

案例分析：让学生分析不同类型的基础构造形式。

第三章：建筑墙体构造3.1 教学目标让学生了解建筑墙体的构造原理与设计。

让学生了解不同类型的墙体构造形式。

3.2 教学内容建筑墙体的构造原理与设计。

不同类型的墙体构造形式：实体墙、空心墙、幕墙等。

3.3 教学方法采用讲解、示范、案例分析等教学方法。

3.4 教学评估课堂问答：让学生回答建筑墙体构造的原理与设计。

案例分析：让学生分析不同类型的墙体构造形式。

第四章：建筑楼板构造4.1 教学目标让学生了解建筑楼板的构造原理与设计。

让学生了解不同类型的楼板构造形式。

4.2 教学内容建筑楼板的构造原理与设计。

不同类型的楼板构造形式：平面楼板、肋形楼板、无梁楼板等。

4.3 教学方法采用讲解、示范、案例分析等教学方法。

4.4 教学评估课堂问答：让学生回答建筑楼板构造的原理与设计。

案例分析：让学生分析不同类型的楼板构造形式。

第五章：建筑屋顶构造5.1 教学目标让学生了解建筑屋顶的构造原理与设计。

让学生了解不同类型的屋顶构造形式。

中职建筑构造教案

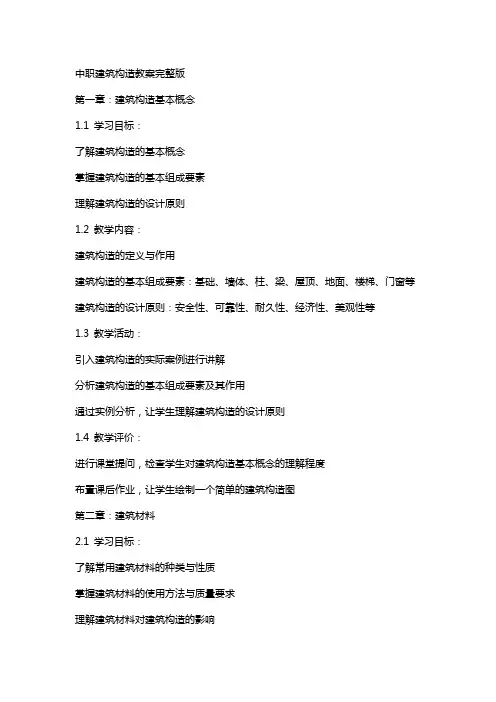

中职建筑构造教案完整版第一章：建筑构造基本概念1.1 学习目标：了解建筑构造的基本概念掌握建筑构造的基本组成要素理解建筑构造的设计原则1.2 教学内容：建筑构造的定义与作用建筑构造的基本组成要素：基础、墙体、柱、梁、屋顶、地面、楼梯、门窗等建筑构造的设计原则：安全性、可靠性、耐久性、经济性、美观性等1.3 教学活动：引入建筑构造的实际案例进行讲解分析建筑构造的基本组成要素及其作用通过实例分析，让学生理解建筑构造的设计原则1.4 教学评价：进行课堂提问，检查学生对建筑构造基本概念的理解程度布置课后作业，让学生绘制一个简单的建筑构造图第二章：建筑材料2.1 学习目标：了解常用建筑材料的种类与性质掌握建筑材料的使用方法与质量要求理解建筑材料对建筑构造的影响2.2 教学内容：常用建筑材料的种类：钢材、木材、水泥、混凝土、砖石、玻璃、塑料等常用建筑材料的性质：力学性质、热工性质、耐久性等建筑材料的使用方法与质量要求：选购、储存、加工、施工等2.3 教学活动：实地考察建筑材料市场，了解不同种类建筑材料的特点通过实验或案例分析，让学生了解建筑材料的性质讲解建筑材料的使用方法与质量要求，并进行实际操作演示2.4 教学评价：进行课堂提问，检查学生对常用建筑材料种类与性质的掌握程度布置课后作业，让学生分析某个建筑项目中使用的建筑材料及其影响第三章：建筑施工图识读3.1 学习目标：掌握建筑施工图的基本内容与阅读方法了解建筑施工图的种类与作用能够阅读和理解简单的建筑施工图3.2 教学内容：建筑施工图的基本内容：平面图、立面图、剖面图、细部图等建筑施工图的种类：建筑设计图、施工图、竣工图等建筑施工图的作用：指导施工、验收、维护等3.3 教学活动：讲解建筑施工图的基本内容与阅读方法展示不同种类的建筑施工图案例，让学生进行识读练习进行实际建筑施工图的识读训练，让学生能够独立阅读和理解3.4 教学评价：进行课堂提问，检查学生对建筑施工图基本内容与阅读方法的掌握程度布置课后作业，让学生阅读和分析某个建筑项目的施工图第四章：建筑构造与结构设计4.1 学习目标：了解建筑构造与结构设计的基本原理掌握建筑构造与结构设计的方法与步骤理解建筑构造与结构设计的要求与限制4.2 教学内容：建筑构造与结构设计的基本原理：力学原理、材料力学、结构力学等建筑构造与结构设计的方法与步骤：分析需求、选择结构形式、计算内力、设计构件、验算安全等建筑构造与结构设计的要求与限制：国家规范、建筑功能、经济性等4.3 教学活动：讲解建筑构造与结构设计的基本原理通过案例分析，让学生了解建筑构造与结构设计的方法与步骤讲解建筑构造与结构设计的要求与限制，并进行实际操作演示4.4 教学评价：进行课堂提问，检查学生对建筑构造与结构设计基本原理的掌握程度布置课后作业，让学生进行一个简单的建筑构造与结构设计练习第五章：建筑施工技术5.1 学习目标：掌握建筑施工的基本工艺与技术了解建筑施工的流程与要求理解建筑施工中的质量控制与安全管理5.2 教学内容：建筑施工的基本工艺与技术：土方工程、钢筋工程、模板工程、混凝土工程、砌筑工程等建筑施工的流程与要求：施工准备、施工组织、施工方法、施工验收等建筑施工中的质量控制与安全管理：质量标准、质量控制方法、安全管理措施等5.3 教学活动：讲解建筑施工的基本工艺与技术展示建筑施工的流程与要求的案例第六章：建筑设备与设施6.1 学习目标：掌握建筑设备与设施的种类与功能了解建筑设备与设施的设计原则与要求理解建筑设备与设施在建筑构造中的作用6.2 教学内容：建筑设备与设施的种类：给排水系统、供暖系统、通风空调系统、电气照明系统、电梯等建筑设备与设施的设计原则与要求：安全性、可靠性、经济性、环保性等建筑设备与设施在建筑构造中的作用：满足建筑使用功能、提高建筑舒适性、保障建筑安全等6.3 教学活动：讲解建筑设备与设施的种类与功能分析建筑设备与设施的设计原则与要求通过案例分析，让学生了解建筑设备与设施在建筑构造中的作用6.4 教学评价：进行课堂提问，检查学生对建筑设备与设施种类与功能的掌握程度布置课后作业，让学生分析某个建筑项目中建筑设备与设施的设计与作用第七章：建筑施工组织与管理7.1 学习目标：掌握建筑施工组织与管理的基本知识了解建筑施工组织与管理的方法与程序理解建筑施工组织与管理的重要性7.2 教学内容：建筑施工组织与管理的基本知识：施工组织设计、施工计划、施工协调等建筑施工组织与管理的方法与程序：施工组织设计的编制、施工计划的制定、施工协调的实施等建筑施工组织与管理的重要性：保障施工顺利进行、提高施工质量、降低施工成本等7.3 教学活动：讲解建筑施工组织与管理的基本知识通过案例分析，让学生了解建筑施工组织与管理的方法与程序讲解建筑施工组织与管理的重要性，并进行实际操作演示7.4 教学评价：进行课堂提问，检查学生对建筑施工组织与管理基本知识的掌握程度布置课后作业，让学生分析某个建筑项目的施工组织与管理第八章：建筑节能与环保8.1 学习目标：掌握建筑节能与环保的基本原理了解建筑节能与环保的设计要求与措施理解建筑节能与环保的重要性8.2 教学内容：建筑节能与环保的基本原理：能源守恒原理、环境保护原理等建筑节能与环保的设计要求与措施：节能标准、环保要求、绿色建筑等建筑节能与环保的重要性：降低能源消耗、保护环境、提高建筑品质等8.3 教学活动：讲解建筑节能与环保的基本原理通过案例分析，让学生了解建筑节能与环保的设计要求与措施讲解建筑节能与环保的重要性，并进行实际操作演示8.4 教学评价：进行课堂提问，检查学生对建筑节能与环保基本原理的掌握程度布置课后作业，让学生分析某个建筑项目的节能与环保设计与效果第九章：建筑安全与防护9.1 学习目标：掌握建筑安全与防护的基本知识了解建筑安全与防护的措施与方法理解建筑安全与防护的重要性9.2 教学内容：建筑安全与防护的基本知识：建筑安全法律法规、建筑安全技术标准等建筑安全与防护的措施与方法：施工现场安全管理、个人防护装备使用、应急预案等建筑安全与防护的重要性：保障人员生命安全、降低安全事故发生、提高建筑质量等9.3 教学活动：讲解建筑安全与防护的基本知识通过案例分析，让学生了解建筑安全与防护的措施与方法讲解建筑安全与防护的重要性，并进行实际操作演示9.4 教学评价：进行课堂提问，检查学生对建筑安全与防护基本知识的掌握程度布置课后作业，让学生分析某个建筑项目的建筑安全与防护措施与效果第十章：建筑设计与创新10.1 学习目标：掌握建筑设计的基本原理与方法了解建筑创新的设计理念与技术理解建筑设计的重要性和创新的意义10.2 教学内容：建筑设计的基本原理与方法：建筑设计的原则、设计流程、设计手法等建筑创新的设计理念与技术：可持续建筑设计、绿色建筑、智能建筑设计等建筑设计的重要性和创新的意义：提升建筑的功能与美观、满足人们的需求与期望、推动建筑行业的发展等10.3 教学活动：讲解建筑设计的基本原理与方法通过案例分析，让学生了解建筑创新的设计理念与技术重点和难点解析重点环节1：建筑构造的基本概念与组成要素需要重点关注的内容：建筑构造的定义与作用，以及建筑构造的基本组成要素。

房屋建筑、建筑构造----屋顶PPT优秀课件

花油法示意图
（4）防水层： • 铺贴卷材有平行屋脊和垂直屋脊两种方法。 • 当屋面坡度小于3％时，卷材宜平行于屋脊，从檐口到屋脊层层向上铺
贴。
2021/6/3
24
8.2 平屋顶构造
• 屋面坡度在3％～5％时，卷材可平行或垂直于屋脊铺贴。
• 高聚物改性沥青卷材和合成高分子防水卷材可平行或垂直于屋脊铺贴。
22
8.2 平屋顶构造
（3）隔汽层：一般在湿度较大的房间设置，目的是隔除水蒸气。结合层：结合层的作用是使卷材防水层与基层粘结牢固。第一层沥青浇涂
时，要注意避免油毡层由于内部串气或湿气在阳光照射下膨胀形成的鼓泡（如图所示）。
油毡防水层鼓泡的形成与破裂
2021/6/3
23
8.2 平屋顶构造
• 在浇涂防水层的第一道热沥青时，采用点状或条状涂刷，也称为花油法如图所示。
2021/6/3
13
（2）屋面坡度的表示方法
①斜率法：以屋顶倾斜面的垂直投影长度和水平投影长度比来表示，如h:l=1:2, h:l=1:10等。用于平屋顶和坡屋顶。
②百分比法：是以屋顶倾斜面的垂直投影长度与其水平投影长度的百分比来表示，如i=2%，3%等。主要用于平屋顶，适合于较小的坡度。
③角度法：是以倾斜屋面与水平面所成的夹角表示，如 α=24°，30°等，在实际工程中不常用。
2021/6/3
14
图10-2屋顶坡度的表示方法
2021/6/3
15
屋面坡度和屋面防水材料、构造做法、当地气候条件等有关。 • 常见的坡度值见书：P228 • 3）屋顶的基本组成 • 主要由屋面、承重结构、保温隔热层和顶棚等部分组成。
2021/6/3

《建筑构造》第十课屋顶(二)

湖北xxxx学院教案首页课程名称：建筑识图与构造授课教师：序号：10 课程总学时：38 已完成学时：20 授课内容屋顶构造(二)授课班级文秘0601教学目的和要求通过坡屋顶的讲述，使学生了解坡屋顶的承重结构方案，屋面的几种做法，细部处理方法以及坡屋顶的保温、隔热与通风构造。

1、训练绘图、识图的能力；2、掌握屋顶有组织排水设计方法；3、掌握屋顶构造节点详图设计。

重点难点1、坡屋顶的承重结构类型；2、平瓦屋面、波形瓦屋面；3、排水设计的方法、步骤教法讲授教具挂图作业（预习、思考题、练习题、看参考资料等）1、屋面排水设计方法、步骤；2、檐部形式、檐口节点（墙身节点之一）。

课后记载屋面排水设计是建筑设计的重要内容，是建筑施工的组成部分之一，屋顶构造也是建筑构造设计的重点，檐口设计也是墙身大样的上部节点。

应通过识读节点图，学会设计屋顶排水组织及节点的方法、原理。

6.5坡屋顶屋面6.5.1坡屋顶的承重结构体系1.坡屋顶的承重结构类型(1)山墙承重这种承重方式一般适合于多数开间相同且并列的房屋，如住宅、旅馆、宿舍等。

其优点是节约钢材和木材，构造简单，施工方便，房间的隔音、防火效果好，是一种较为合理的承重体系。

(2)屋架承重是指利用建筑物的外纵墙或柱支承屋架，然后在屋架上搁置檩条来承受屋面重量的一种承重方式。

这种承重方式多用于要求有较大空间的建筑，如食堂、教学楼等。

(3)梁架承重是我国传统的结构形式，即用柱和梁形成梁架支承檩条，然后每隔两根或三根檩条立一柱，利用檩条和连系梁（枋）把房屋组成一个整体的骨架，在这里墙只起围护和分隔作用。

这种承重系统的主要优点是结构牢固，抗震性好。

2.坡屋顶的承重构件(1)檩条檩条是沿房屋纵向搁置在屋架或山墙上的屋面支承梁。

檩条所用材料应与屋架材料相同，一般有木檩条、钢檩条及钢筋混凝土檩条等。

(2)屋架屋架形式通常为三角形，由上弦、下弦和腹杆组成，所用材料有木材、钢材及钢筋混凝土等，见图6.45[fan1]。

建筑构造屋顶构造PPT教案

第12页/共96页
（一）承重结构类型
横墙承重：将横墙顶部按屋面坡度大小砌成三角形，在墙上直接搁置檩条或钢筋混凝土屋面板支承屋面传来的荷载，又称山墙承重或硬山搁檩(图5.29)。
特点：构造简单、施工方便、节约木材，有利于防火和隔音等优点，但房间开间尺寸受限制。适用于住宅、旅馆等开间较小的建筑。
形成挑檐，屋面雨水经挑檐自由下落至室外地坪的一种排水方式。 (图5.5)。 2
在屋顶设置与屋面排水方向相垂直的纵向天沟，汇集雨水后，将雨水由雨水口、雨水管有组织地排到室外地面或室内地下排水系统。
第50页/共96页
第51页/共96页
有组织排水方案分为外排水和内排水两种基本形式
外排水：屋顶雨水由室外雨水管排到室外的排水方式。按照檐沟在屋顶的位置，外排水的檐口形式有：沿屋面四周设檐沟、沿纵墙设檐沟、女儿墙外设檐沟、女儿墙内设檐沟等(图5.6)。
常用的外排水方式有女儿墙外排水、檐沟外排水、女儿墙挑檐沟外排水。
内排水：屋顶雨水由设在室内的雨水管排到地下排水系统的排水方式(图5.7)。
第52页/共96页
第53页/共96页
第54页/共96页
6.2.3 屋面排水组织设计
屋面的排水组织设计一般可按下列步骤进行：
1、确定屋面排水坡度和坡面的数目 2、划分排水区域 3、确定天沟所用材料和断面形式及尺寸 4、确定雨水管所用材料、大小和间距屋面排水组织示例见图5.10。
第55页/共96页
第56页/共96页
三、平屋顶刚性防水屋面
刚性防水屋面：用刚性防水材料，如防水砂浆、细石混凝土、配筋的细石混凝土等做防水层的屋面。
特点：构造简单、施工方便、造价低廉，但对温度变化和结构变形较敏感，容易产生裂缝而渗漏。故多用于我国南方地区的建筑。

建筑构造屋顶构造ppt课件

雨水口：雨水口是将天沟的雨水汇集至雨水管的连通构件，雨水口有设在檐沟底部的水平雨水口和设在女儿墙根部的垂直雨水口两种(图5.9)。
雨水管
“雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程” 。
5.1 概述
5.1.1 屋顶的作用及构造要求
屋顶主要有三个作用：一是承重作用；二是围护作用；三是装饰建筑立面。
屋顶应满足坚固耐久、防水排水、保温隔热、抵御侵蚀等使用要求，同时还应做到自重轻、构造简单、施工方便、造价经济，并与建筑整体形象协调。其中防水是对屋顶的最基本的要求，屋面的防水等级和设防要求见表5.1。
坡屋顶：指屋面排水坡度在10%以上的屋顶。 (图5.2)
曲面屋顶：一般适用于大跨度的公共建筑中。(图5.3)
“雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程” 。
“雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程” 。
表5.1 屋面的防水等级和设防要求
项目
防水层建筑物类别使用年
限
特别重要的
Ⅰ 级
民用建筑和对防水有特殊要求的工
“雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程” 。

建筑工程技术专业《屋顶构造》

【本节内容】屋顶概述一、屋顶的作用及设计要求1. 强度和刚度要求首先要有足够的强度以承受作用于其上的各种荷载的作用，其次要有足够的刚度，防止过大的变形导致屋面防水层开裂而渗水。

2. 防水排水要求屋顶防水排水是屋顶构造设计应满足的基本要求。

在屋顶的构造设计中，主要是依靠“防”和“排”的共同作用来完成防水要求的。

3. 保温隔热要求屋顶作为建筑物最上层的外围护结构，应具有良好的保温隔热的性能。

在严寒和寒冷地区，屋顶构造设计应主要满足冬季保温的要求，尽量减少室内热量的散失；在温暖和炎热地区，屋顶构造设计应主要满足夏季隔热的要求，避免室外高温及强烈的太阳辐射对室内生活和工作的不利影响。

4. 美观要求在建筑技术日益先进的今天，如何应用新型的建筑结构和种类繁多的装修材料来处理好屋顶的形式和细部，提高建筑物的整体美观效果，是建筑设计中不容忽视的问题。

二、屋顶的类型1、平屋顶平屋顶通常是指屋面坡度小于5%的屋顶，常用坡度范围为2%～3%。

其一般构造是用现浇或预制的钢筋混凝土屋面板作基层，上面铺设卷材防水层或其他类型防水层。

2、坡屋顶坡屋顶通常是指屋面坡度大于10%的屋顶，常用坡度范围为10%～60%。

3、其他形式的屋顶如拱结构、薄壳结构、悬索结构和网架结构等。

这类屋顶一般用于较大体量的公共建筑。

2 屋面排水设计一、屋顶坡度的表示方法及形成1、屋顶坡度的表示方法屋顶坡度的常用表示方法有斜率法、百分比法和角度法三种。

斜率法是以屋顶高度与坡面的水平投影长度之比表示，可用于平屋顶或坡屋顶；百分比法是以屋顶高度与坡面的水平投影长度的百分比表示，多用于平屋顶；角度法是以倾斜屋面与水平面的夹角表示，多用于有较大坡度的坡屋顶，目前在工程中较少采用。

2、屋面坡度的形成屋顶排水坡度的形成主要有材料找坡和结构找坡两种。

材料找坡，又称垫置坡度或填坡，是指将屋面板象楼板一样水平搁置，然后在屋面板上采用轻质材料铺垫而形成屋面坡度的一种做法。

建筑构造屋顶PPT教案

第22页/共154页
选用有组织排水方案还是无组织排水方案的依据见表6-2。一般可按下述原则进行选择： ①高度较低的简单建筑，为了控制造价，宜先选用无组织
排水； ②积灰多的屋面应采用无组织排水； ③在降雨量大的地区或房屋较高的情况下，应采用有组织
排水； ④有腐蚀性介质的工业建筑也不宜采用有组织排水； ⑤临街建筑雨水排向人行道时宜采用有组织排水。
保温层是寒冷地区冬季防止室内热量过分散失而设置的构造层；隔热层是炎热地区夏季防止太阳辐射热进入室内而设置的构造层。保温层或隔热层应采用导热系数低的材料，其位置多设置在屋面与顶棚之间。
承重结构是承受屋面上传来的荷载及屋面、保温（隔热）层、顶棚和承重结构本身自重的结构层。承重结构形式的选择是根据屋面防水材料特点、房屋空间尺度、结构材料的性能以及整体造型的需要而走。因而形成了平屋顶、坡屋顶、曲面屋顶等形式，这些形式又可通过梁板、屋架、网架、壳体、悬索等结构类型形成，不同的结构形式可采用木材、砖石、钢材、钢筋混凝土等材料制成。
2、排水方式 (1)无组织排水雨水经屋檐直接自由落下，称无组织排水，
也称自由落水。这种排水方式要求屋檐挑出外墙面，以防雨水顺外墙面漫流而浇湿和污染墙体。无组织排水构造简单，造价低廉，不易漏雨和堵塞。缺点：外墙脚易被飞溅雨水浸蚀，降低外墙的坚固耐久性，影响交通。用于三级及三级以下或檐高小于等于10m的中小型建筑物或少雨地区建筑。
2、保温层或隔热层一般宜设在结构层与屋面之间，多采用无机粒状散料或块状制品，如水泥珍珠岩、水泥蛭石、浮石砂、加气混凝土、聚苯乙烯泡沫塑料等。
3、面层以防水为主要目的选择不同的防水材料作为屋顶面层。防水材料分柔性防水和刚性防水两种。柔性防水材料具有较好的延展性，当屋面基层（楼板）变形时不致严重拉裂漏水。柔性防水材料包括卷材类和膏状类。卷材类主要有油毡，膏状类主要有橡塑膏等。刚性防水材料主要有防水砂浆和高密度混凝土，其使用年限较长。但因受屋面基层变形影响而易开裂漏雨，不易补救。柔性防水屋面适用于寒冷和温热地区；刚性防水屋面适用于炎热地区。

中职建筑构造教案

中职建筑构造教案完整版第一章：建筑构造的基本概念1.1 学习目标：了解建筑构造的基本概念及重要性。

掌握建筑构造的基本组成要素。

1.2 教学内容：建筑构造的定义与作用。

建筑构造的基本组成要素：墙体、地面、楼板、屋顶、门窗等。

建筑构造的设计原则：安全、适用、经济、美观。

1.3 教学方法：采用讲授法，讲解建筑构造的基本概念及组成要素。

利用图片、案例等辅助教学，增强学生的直观理解。

1.4 教学活动：引导学生思考建筑构造在建筑中的重要性。

分析建筑构造的基本组成要素及其作用。

讨论建筑构造的设计原则在实际工程中的应用。

第二章：墙体构造2.1 学习目标：掌握墙体的基本构造及其功能。

了解不同类型的墙体构造及其特点。

2.2 教学内容：墙体的定义与功能。

不同类型的墙体构造：实体墙、空心墙、组合墙等。

墙体的施工工艺及要求。

2.3 教学方法：采用讲授法，讲解墙体的基本构造及其功能。

利用图片、案例等辅助教学，增强学生的直观理解。

2.4 教学活动：分析墙体在建筑中的作用及其重要性。

引导学生了解不同类型的墙体构造及其特点。

讨论墙体的施工工艺及要求在实际工程中的应用。

第三章：地面与楼板构造3.1 学习目标：掌握地面的基本构造及其功能。

了解不同类型的地面与楼板构造及其特点。

3.2 教学内容：地面的定义与功能。

不同类型的地面与楼板构造：木地板、瓷砖地面、水泥楼板等。

地面与楼板的施工工艺及要求。

3.3 教学方法：采用讲授法，讲解地面的基本构造及其功能。

利用图片、案例等辅助教学，增强学生的直观理解。

3.4 教学活动：分析地面在建筑中的作用及其重要性。

引导学生了解不同类型的地面与楼板构造及其特点。

讨论地面与楼板的施工工艺及要求在实际工程中的应用。

第四章：屋顶构造4.1 学习目标：掌握屋顶的基本构造及其功能。

了解不同类型的屋顶构造及其特点。

4.2 教学内容：屋顶的定义与功能。

不同类型的屋顶构造：平屋顶、坡屋顶、曲面屋顶等。

屋顶的施工工艺及要求。

屋顶教学设计

屋顶教学设计教学设计：屋顶一、教学目标：1. 知识与技能：了解屋顶的种类、结构及功能；掌握屋顶的相关术语；能够分析和评价不同屋顶的优缺点；2. 过程与方法：通过观察、实地考察和小组合作学习等方式，培养学生的观察力、分析问题和解决问题的能力；3. 情感态度价值观：培养学生对屋顶建筑的欣赏和保护意识，培养学生的合作与交流精神。

二、教学重点与难点：1. 教学重点：了解屋顶的种类、结构及功能；掌握屋顶的相关术语。

2. 教学难点：通过实地考察，分析和评价不同屋顶的优缺点。

三、教学过程：1. 导入活动（10分钟）：利用图片、视频或实物展示屋顶的不同种类，引发学生的兴趣，提出问题：你了解过屋顶的种类吗？屋顶有什么作用？2. 学习活动（40分钟）：a) 学生分小组，每组负责一种屋顶的研究，包括材料、结构、功能等方面，并用图文结合的方式整理资料。

b) 学生按小组轮流发言，介绍自己组所研究的屋顶，并与其他组进行比较和讨论。

c) 教师对每种屋顶进行点评，引导学生发现不同屋顶的优缺点，进一步总结归纳。

3. 实践活动（40分钟）：a) 带领学生到校园或附近的建筑物进行实地考察，让学生观察不同建筑物的屋顶。

b) 学生从观察到的屋顶中选择一种进行写作，包括所用材料、结构特点、功能等方面。

c) 学生相互分享自己的写作，进行展示和讨论。

4. 总结活动（20分钟）：a) 教师带领学生回顾本节课所学的内容，复习屋顶的种类、结构及功能。

b) 学生通过小组合作的方式，总结不同屋顶的优缺点，并简要阐述自己的观点。

c) 教师进行总结和点评，展示学生的成果。

四、教学评价方式：1. 观察学生在实地考察和小组讨论中的表现，评价其观察力、分析问题和解决问题的能力。

2. 评价学生在写作和展示中的表达能力和合作精神。

五、教学资源：1. 图片、视频或实物展示不同种类的屋顶。

2. 学生小组所需的研究资料。

3. 实地考察地点的许可和安全保障。

六、拓展延伸：1. 组织学生进行小型模型的制作，展示各种屋顶的结构和特点。

教学工作页建筑构造知识--屋顶构造--

彭阳县职业中学建筑装饰专业项目课程教案教学内容教学过程：一：组织教学二：讲授新课一、平屋顶的特点及组成平屋顶一般由四部分组成：面层、结构层、保温隔热层和顶棚层。

1、防水层平屋顶一般采用防水性能较好和面积较大的屋面材料做防水层，并采取可靠的缝隙处理措施来提高屋面的抗渗能力。

2、承重结构平屋顶主要采用钢筋混凝土结构，有现浇、预制和装配整体式三种。

3、保温和隔热层一般将保温隔热层设在承重结构层与防水层之间，常用材料有膨胀珍珠岩、水泥蛭石等。

4、顶棚层顶棚层一般有板底抹灰和吊顶棚两大类。

二、平屋顶的防水（一）卷材防水屋面卷材防水屋面是将防水卷材用胶结材料粘贴在屋面上，形成一个大面积的封闭防水覆盖层，又称柔性防水屋面。

1、防水卷材的类型沥青防水卷材、高聚物改性沥青防水卷材和合成高分子防水卷材。

2、卷材防水屋面的构造层次和做法（1）找平层找平层一般采用1∶3水泥砂浆或l∶8沥青砂浆，整体混凝土结构可以做较薄的找平层(15mm～20mm)，表面平整度较差的装配式结构或在散料上宜做较厚的找平层(20mm～30mm)。

（2）结合层结合层的作用是在卷材与基层间形成一层胶质薄膜，使卷材与基层胶结牢固。

沥青类卷材通常用冷底子油(一般的重量配合比为40%的石油沥青及60%的煤油(或轻柴油)，或者30%的石油沥青及70%的汽油)作结合层，高分子卷材则多用配套基层处理剂，也有采用冷底子油或稀释乳化沥青作结合层的。

（3）防水层沥青卷材防水层是由多层卷材和粘接剂交替粘合形成。

交替进行至防水层所需层数为止，最后一层卷材面上也需刷一层粘接剂。

当屋顶坡度小于3%时，沥青卷材宜平行于屋脊，从檐口到屋脊层层向上铺贴。

屋顶坡度在3%～15%时，卷材可平行或垂直于屋脊铺贴。

当屋顶坡度大于15%或屋顶受震动时，卷材应垂直于屋脊铺贴。

铺贴油毡时应采用搭接方法，一般由檐口到屋脊一层层向上铺设，上下搭接80mm～120mm，左右搭接100mm～150mm，多层铺法的上下卷材层的接缝应错开，用一种逐层搭接半张的铺设方法，施工较为方便。
