GW型隔离开关常见故障的与处理.
GW4-10型隔离开关发热故障的处理
第28卷2020年第12期农村电工GW4-10型隔离开关发热故障的处理1故障介绍某县供电公司所辖35kV 变电站一次设备为室外式，10kV 隔离开关使用GW4-10型，共计32组。
这种隔离开关本身存在结构问题，转动部分接触不良，经常出现过热问题。
某日，某变电站告急，某10kV 隔离开关因过热烧熔，在停电拉开隔离开关时，瓷柱断裂。
现场检查，发现该隔离开关为GW4-10型，实物与结构图如图1所示，此隔离开关导电部位是弹簧自力式结构，投入运行已经10年。
自运行以来，先后出现6组隔离开关发热，均为接线板与导电杆连接的连接处接触处。
停电后，更换处理。
经总结，发现其他变电站隔离开关也有接线座处发热现象，严重影响变电站的安全与稳定运行，不能可靠供电。
2故障分析为查找发热原因，将拆下来的隔离开关进行了解体检查与分析，发现其本身的结构和动作方式是关键所在，即接线板与导电顶杆连接处的压力式连接，是造成发热的主要原因。
主要有以下现象。
（1）主导电杆管壁表面有烧伤痕迹。
（2）接线板与圆柱式导电杆连接的接线座内采用弹簧压紧式连接，本身接触不良，导电性不好。
（3）现场通过新旧弹簧对比，发现原压紧弹簧因过流、锈蚀严重变形，基本失去弹力。
（4）接线板与圆柱式导电杆连接的接线座内的压紧螺栓外露，长期下雨造成弹簧铁锈严重。
不能使圆柱式导电杆嵌套于凹槽内。
通过对GW4-10型隔离开关的解体检查，分析造成导电部位发热的主要原因有以下几点。
①厂家在设计方面存在问题，该隔离开关采用接线板与转动瓷柱的圆柱式导电杆进行面接触，在弹簧弹性减弱时，本身就存在接触不好的缺陷。
②接线板与圆柱式导电杆连接的接线座内的压紧螺栓外露，致使导电杆不能完全嵌套于凹槽内，原本就很小的面接触变成仅和螺帽连接的点接触，接触面的减小，造成回路电阻增大，自力式弹簧在长期过流发热的情况下变形，失去弹性。
由于是室外运行，雨水造成弹簧锈蚀，导致接线板与圆柱式导电杆连接之间接触不好，接触电阻增大，致使整个连接部位发热打火。
GW16A-252型隔离开关常见故障原因分析及应对措施
的防锈能力 ， 在 表 面 喷 刷 防 锈 涂 层 或 使 用 防锈 润 滑 剂 代 替 黄 油 时 若 在 检 查 中发 现 有 部件 存 在 问题 ， 则 需 要 对 该 部 件 进 行 分 解 检查 ， 必要 时还 要 予 以更 换 处 理 。为 避 免 重 复 停 电 ， 可 结 合 相
换 生 锈 的螺 丝 并 做 好 防 锈 处 理 。
否 良好 ， 内部器件有 无异 常情况 ， 外部传 动机构 是否有 明显 的
ห้องสมุดไป่ตู้锈蚀和变形 ； 在操作 隔离开关 时 ， 应 注 意 观 察 隔 离 开 关 传 动 系
统及导电杆 的运 动， 查看各部位是否有卡涩 ， 做好检查 记录 ， 以
便 确 定 检修 重点 。
技 术 最 为 适 用 。通 过 总 结 可 知 ： 为 了更 好 地 应 用 红 外 热 成 像 诊
断技术 ， 宜在检测仪器上安装小型观察室 ， 方便 监 测 。 ３ ． ３ 频 率 波 动 的 处理
４ 结 语
根据 笔 者 多年 的工 作 经 验 ， 组 合 式 过 电 压 保 护 器 失 去 功 效 的 因 素有 接 地 时暂 态 过 电压 ， 水渗 、 杂质污 染和材料劣 质等 ， 但 是仍 然有 一部 分 过 电压 保 护 器 设 备 受 损 原 因 不 确 定 ， 而 损 害 速 度 的 离散 性 以及 雷 电 、 运行过 电压 、 频率波 动和 ｌ Ｔ作 条 件 等 的
（ 上接 第 ７ ５页 ）
收 稿 日期 ： ２ ０ １ ４ ０ ７ ２ ３
作者 简 介 ： 丁力（ １ ９ ８ ２ ） ， 男， 山东 泗水 人 ， Ｔ程 师 ， 主 要 从 事 变 电检修 工作 。
GW4型隔离开关故障分析及处理
触不 良。正常情 况 下 ， 头 的 导 电 回路 实 际上是 一 触 个 电桥 电路 。如下 图 ３所 示 。
２１ ０ ２年 ６月 第 １ ５卷 第 ６期
２１ ０ ２，Ｖｏ ，１ ｌ ５，Ｎｏ ６ ．
贵 州 电 力 技 术
ＧＵ Ｚ Ｉ ＨＯＵ ＥＣＴＲＩ Ｐ ＥＬ Ｃ ＯＷ ＥＲ ＥＣＨＮＯＬ Ｔ ＯＧＹ
专题研讨
Ｓ ｅ ｉ Ｒｅ ｏ ｓ ｐ ｃＭ ｐ ｔ
Ｇ Ｗ４型 隔 离 开 关 故 障 分 析 及 处 理
１ 支 持 绝 缘 子 断 裂 原 因及 预 防措 施
绝 缘子 若 存 在严 重 的缺 陷 ， 如贯 穿 性 的纵 向 或 横 向裂纹 ， 对 隔离 开 关进 行 操 作 时 可 能 发 生 断裂 在 跌 落 从 而造 成母 线 短路 事 故 ¨ 。在 检 修 时 ， 将 ３ Ｊ 应
加强 保养 。当停 电时 ， 对 绝 缘子 进 行 擦 拭 并 应
现 ¨ ２， 重 的影 响 了电 网的安 全稳定 经 济 运行 ， ＩＪ严 必 须 给予高 度重 视 。本 文 就 这 些 问题 展 开讨 论 ， 提 并
出相 应 的预 防措施 。
是 否太 紧或者 太 长 ， 防止 对 绝 缘 子增 加 了拉 力 。在
冰雹 、 冰雪 天 气 过 后 要 及 时 检 查 瓷 瓶 有 无 损 伤 、 裂 纹， 还要及 时 清理 冰柱 ， 防止 造成 短路事 故 。
２ 隔离开关过热故 障及 处理措 施
隔离 开关 在变 电站 中使 用数 量多 。由于其 导 电 部分 的连 接点 和传 动部 分多 ， 动触 头行 程距 离大 ， 而
的横 向或 纵 向裂 纹 ， 作 时绝 缘 子 断 裂 掉 落 的 可 能 操
GW16型高压隔离开关常见故障及处理-5页精选文档
GW16型高压隔离开关常见故障及处理一概述GW16型高压隔离开关结构相对来说较复杂，其装配单元共分为静触头装配、触指装配、上导电臂装配、下导电臂装配、支持绝缘子、旋转瓷瓶、底座装配、轴承座装配、传动系统、接地开关装配、隔离开关操作机构、接地开关操作机构、主接地开关机械闭锁装配等。
为了保证电网的可靠安全运行，需要检修技术人员熟悉隔离开关的结构原理，正确的掌握隔离开关设备的故障原因和处理方法，这对顺利开展设备检修工作具有重要意义。
二 GW16型高压隔离开关工作原理GW16系列隔离开关的运动过程是由两部分运动复合而成的，即下导电管（以及相应的附件）完成的折叠运动和上导电管完成的夹紧运动[3]。
折叠运动：由机构驱动旋转瓷瓶作水平转动，与旋转瓷瓶相连的一对伞齿轮带动一个轴向的齿轮做旋转运动，然后带动平面双四连杆运动，从而使下导电管顺时针转动合闸，逆时针转动分闸；由于调整螺杆装配与下导电管的铰接点不同，从而使与调整螺杆装配上端铰接的操作杆相对于下导电管作轴向位移，而操作杆的上端与齿条固定连接，这样齿条的移动便推动齿轮转动，从而使与齿轮轴固连的上导电管相对于下导电管作伸直（合闸）或折叠（分闸）运动；另外，在操作杆轴向位移的同时，平衡弹簧按预定的要求储能或释能，最大限度地平衡隔离开关的重力矩，以利于隔离开关的运动。
夹紧运动：隔离开关由分闸位置向合闸方向运动的过程中，并在接近合闸位置（快要伸直）时，滚轮开始与齿轮箱上的斜面接触，并沿着斜面继续运动。
与滚轮相联的顶杆便克服复位弹簧的反作用力向前推移，同时动触头座内的对称式滑块增力机构把顶杆的推移运动转换成触指的相对钳夹运动。
当静触杆被夹住后，滚轮继续沿斜面上移3～5mm，直至完全合闸，此时夹紧弹簧的力已作用在顶杆上。
在这个过程中，由于顶杆被设计成推压柔性杆，故原已预压缩的夹紧弹簧被第二次压缩，并作用在顶杆上，使得顶杆获得一个稳定的推力，从而使触指对静触杆保持一个可靠不变的夹紧力。
浅谈GW5型高压隔离开关机械故障分类及处理
浅谈GW5型高压隔离开关机械故障分类及处理随着油开关的淘汰，新型弹簧机构的开关应用的越来越广泛，随之而来的检修工作重点也发生了转变，在变电站中大量应用的是GW5型隔离开关，而GW5型隔离开关的机械故障也是变电一次设备检修工作的重中之重，其是否能正常工作将直接威胁到供电量和供电可靠性。
因此檢修不好将会造成停线路、停旁母或母线，影响发供电单位的经济效益和各项指标，甚至造成不良的社会影响。
标签：GW5型；高压隔离开关；机械故障1.GW5型高压隔离开关机械故障的分类1.1GW5型高压隔离开关支柱式绝缘子机械故障GW5型高压隔离开关支柱绝缘子和旋转瓷瓶断裂问题每年都有发生，运行多年的老产品居多，也有是刚投运的新产品。
瓷瓶断裂事故至今仍不能有效的预防。
支柱瓷瓶断裂，特别是母线侧支柱瓷瓶断裂，会引发母差保护动作，使变电站全停，造成重大事故。
1.2GW5型高压隔离开关传动部分机械故障GW5型高压隔离开关在出厂时或安装后刚投产时，分、合闸操作还比较正常。
但运行几年后，就会出现各种各样问题。
有的因机构进水，操作时转不动，有的会发生操作时连杆扭弯，还有的在连杆焊接处断裂而操作不动，由于机构卡涩问题会引起各种故障。
操作失灵首先是机械传动问题，早期使用的机构箱容易进水、凝露和受潮，转动轴承防水性能差，又无法添加润滑油。
隔离开关长期不操作，机构卡涩，轴承锈死时强行操作往往导致部件损坏变形。
传动部分主要故障形式有，传动连杆轴销生锈卡死、转动轴承生锈损坏卡死、主刀闸与地刀闸闭锁板卡死、垂直连杆进水冬天冻冰，严重时使操作机构变形，无法操作。
1.3GW5型高压隔离开关操作机构故障操作机构可以说贯穿隔离开关的各个组成部分，根据其主要回路部分，产生的故障形式有电动机主回路导致的故障，电动机缺相，电动机匝间或相间短路，分、合闸交流接触器主接点断线或松动，可动部分卡住，热继电器主接点断线或松动，电动机用小型断路器接点断线或松动。
控制回路公用部分故障有，控制用小型断路器接点断线或松动接触不良，急停按钮常闭接点断线或松动接触不良，热继电器辅助常闭接点断线或松动接触不良，手动机构辅助开关常闭接点断线或松动接触不良。

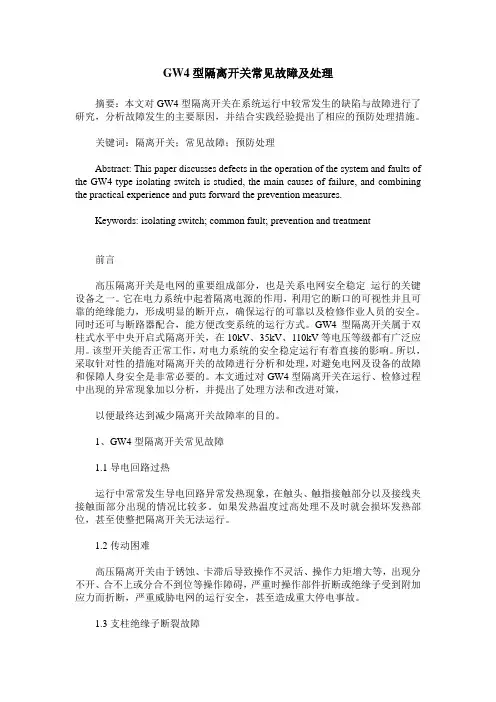

GW4型隔离开关常见故障及处理
GW4型隔离开关常见故障及处理摘要：本文对GW4型隔离开关在系统运行中较常发生的缺陷与故障进行了研究，分析故障发生的主要原因，并结合实践经验提出了相应的预防处理措施。
关键词：隔离开关；常见故障；预防处理Abstract: This paper discusses defects in the operation of the system and faults of the GW4 type isolating switch is studied, the main causes of failure, and combining the practical experience and puts forward the prevention measures.Keywords: isolating switch; common fault; prevention and treatment前言高压隔离开关是电网的重要组成部分，也是关系电网安全稳定运行的关键设备之一。
它在电力系统中起着隔离电源的作用，利用它的断口的可视性并且可靠的绝缘能力，形成明显的断开点，确保运行的可靠以及检修作业人员的安全。
同时还可与断路器配合，能方便改变系统的运行方式。
GW4型隔离开关属于双柱式水平中央开启式隔离开关，在10kV、35kV、110kV等电压等级都有广泛应用。
该型开关能否正常工作，对电力系统的安全稳定运行有着直接的影响。
所以，采取针对性的措施对隔离开关的故障进行分析和处理，对避免电网及设备的故障和保障人身安全是非常必要的。
本文通过对GW4型隔离开关在运行、检修过程中出现的异常现象加以分析，并提出了处理方法和改进对策，以便最终达到减少隔离开关故障率的目的。
1、GW4型隔离开关常见故障1.1导电回路过热运行中常常发生导电回路异常发热现象，在触头、触指接触部分以及接线夹接触面部分出现的情况比较多。
如果发热温度过高处理不及时就会损坏发热部位，甚至使整把隔离开关无法运行。
GW4型隔离开关的检修及常见故障的分析和处理
GW4型隔离开关的检修及常见故障的分析和处理摘要: 本文对变电检修工作过程中常遇到的GW4型隔离开关进行了检修分析，对该开关的本体、开关传动系统以及电动操动机构的常规检修进行了论述，分别指出了在本体检修、开关传动系统以及电动操动机构检修中经常遇见的故障，并对其故障发生原因进行了分析，给出了故障处理方法。
关键词: 隔离开关；检修；故障分析和处理一、引言GW4型隔离开关是目前电网使用较多的一种隔离开关，它具有结构简单、操作灵活、布置比较方便等特点。
由于隔离开关是高压电气装置中使用最广泛的开关电器，在电力电网中用量约为断路器用量的3~4倍，因此，隔离开关故障缺陷的发生比较频繁，其故障缺陷主要表现为导电接头发热、拒分、拒合、机械部件损坏、卡涩以及传动部件锈死等，所有这些故障都将会影响电网安全和供电企业可靠性指标的完成，因此，隔离开关是变电维护和检修的主要设备之一。
二、隔离开关的结构GW4型隔离开关是由三个独立的单相隔离开关组成的三相高压电气设备。
采用联动操作，主刀闸由电动（或手力）操动机构操动，接地刀闸由手力操动机构操动。
主刀闸与接地刀闸间设有防止误操作的机械闭锁装置，以及手力操动机构可配置有电磁锁和辅助开关，构成电气防止误操作连锁回路，以实现机械闭锁或电气连锁，达到防止误操作的目的。
GW4型隔离开关为户外双柱式隔离开关，由接线座装配、触头臂装配、触指臂装配、绝缘子、底座装配、轴承座装配、接地刀杆和接地开关底座、传动系统、操动机构等组成。
根据使用需要可在单侧或两侧安装接地刀闸，也可以不安装接地刀闸。
GW4型隔离开关外观图如下图所示：三、GW4型隔离开关常规检修1、GW4型隔离开关本体检修GW4型隔离开关本体常规检修主要包括支柱绝缘子检查、转动底座检修、左、右触头检修以及接线座检修等。
1.1 支柱绝缘子外观检查（1）检查绝缘子有无开裂或损坏，如有破损、裂纹，应予更换。
（2）检查铸铁法兰与绝缘子浇装处有无松动、开裂和脱落，若无开裂应更换。
国产GW4型高压隔离开关常见问题与改进措施
管深 度有 关 的圆周 面 。 由于制造 误 差 ，触头 与导 电管 接 触普 遍不
生过 热现象 。
好， 有的 间隙甚 至很 大 ， 形成 导 电回路 截 面不 足 ， 以致 负荷 大 时 ， 产 无法对 其进 行 定期检 修 。 为此 ， 在加 强 隔离 开关运 行 管理 的 同时 ， （） 整触 头 时 ， 出现 触 头插 入 触 指 深度 不 符 合要 求 ， 成 开关运 行 的可靠 性 。 ３调 易 造
１１ 接 触 不 良过 热 问 题 ．
１ ＧＷ４ 隔 离 开 关 常 见 问 题 型
（ ） 离开 关 随着 运 行 时间增 长 ， ３隔 传动 系 统 由于生 锈 、 变形 、 焊 缝 开裂 脱焊 等 问题导 致传 动卡滞 ， 易造成 分、 闸不 到位 。 合
１４ 密 封 不 良 问 题 ．
内， 成 转动 齿轮 生锈 ， 造 辅助 端 子受 潮短 路 ， 接地 、 刀 与隔离 开关 地
（） 头与 导 电管的连 接欠 妥 。 ２触 平顶 山开关厂 生产 的Ｇ 型 隔 之 间的 电气联锁 失 灵 。 Ｗ４
离 开关静 触 头是 使用 一个 Ｍ１的螺 母 紧 固在 导 电管上 ，触 头 与 导 ２
所 以不能用 于开 断负荷 电流 ， 能起 到明显 断开 电源 的作用 。 只 由于 密封 不严 ， 易渗 入雨水 ， 容 便会 生 锈 ， 成传动 卡滞 。 造
他 高压 设备 的维护 和检 修 工作 ， 忽略对 隔离 开关运 行检 修 管理 ， 而
开 关常见 问题 ， 并提 出 了管理 措施和 技 术措施 。
关键词： 国产 Ｇ 隔 离 开 关 ； 见 问题 ： 施 Ｗ４ 常 措
隔离开关 作 为输 变 电系统 的 一个 重要 元件 ， 因其没 有灭 弧 室 ， 其 结 构较 简单 ， 维护 较 容易 ， 日常 运 行 维护 时 ， 往 只注 重 于 其 在 往
电力系统高压隔离开关常见故障及解决方案
电力系统高压隔离开关常见故障及解决方案电力系统高压隔离开关是电网中重要的电气设备,在电力系统变电生产的主设备中,占据着极大的数量,同时占据着电气倒闸操作量的大局部工程,因此,对高压隔离开关的机械敏捷性、操作长久性的要求极高。
近些年来,电力系统中许多电网事故都是由隔离开关的缺陷引发而来的。
因此,对现行隔离开关存在的诸多问题进展全面改良,不但可以延长大修周期或削减大修工作量,还可以在保障隔离开关安全运行的前提下,削减停电,提高供电牢靠率。
下面就电力系统中GW5-110、GW6—220G、GW7—220系列隔离开关常见故障总结一些阅历,同时对详细解决方案谈谈个人的几点看法。
1、隔离开关常见故障1.1、转动部位的故障1.1.1、隔离开关的轴承座内上下各有一个单列圆锥滚珠轴承,轴承座外部没有通向轴承的补油孔及通道。
在长期运行中,无法补充润滑油,润滑油枯槁后会发生锈蚀现象,使操作沉重,甚至操作不动。
1.1.2、轴承座下防尘罩设计不合理,雨水被防尘罩接往,积存在下防尘罩内,轴承座下端的轴承浸泡在水中,使下端轴承锈蚀现象极为普遍。
1.1.3、操作机构主轴与铜套锈蚀现象较普遍,以CS17为例,操作机构主轴与铜套间隙窄小,含不住润滑油。
轴与套间长期得不到润滑油的补充,天长日久铜套与铁轴间生锈,一但需要操作,重者拉不开、合不上,轻者操作很费劲。
1.1.4、传动箱内传动轴与轴承座间有一单列向心球轴承,该轴承上部有防尘罩,而下部却暴露在空气中,从传动箱的下部向上看,便可看到轴承的钢球。
安装时,轴承内涂满润滑油。
夏季太阳直射产生的温度使润滑油变稀流出轴承,轴承缺润滑油而发生锈蚀现象,给操作带来困难。
1.1.5、带有传动箱的GW5型隔离开关有主传动拉杆,其拉杆接头与连臂上的Φ16轴滑动摩擦,在轴与孔的间隙内存在极少的润滑油,其上部没有防尘防水的措施。
隔离开关是室外设备,长期运行在一个位置(分位或合位)。
室外条件变化较大,加上风雨侵袭,造成轴与孔间锈蚀。
GW型隔离开关常见故障的分析与处理精讲
导电回路故障
3.GW6型隔离开关导电回路故障 （1）触头过热 1）动、静触头烧损严重引起过热。 2）动、静触头接触不良引起过热。 3）动、静触头各侧接触压力不够引起过热。 4）静触头装配接线板连接不紧引起过热。 5）各连接部分松动引起过热。 （2）传动装置接线板过热 1）软铜导电带两端电接触面连接松动引起过热。 2）主刀闸接线板表面氧化、接触不良引起过热。 3）软铜导电带折断引起过热。 （3）导电折架过热 1）上、下导电管两端导电接触面氧化严重或连接不 紧。 2）活动关节软铜带接触面氧化严重或连接不紧。 3）软铜导电带折断引起过热。 4）导电系统过负荷引起过热。
ＧＷ型隔离开关常见故障的 分析与处理
GWxinggelikaiguanchangjianguzhangdefenxiyuchuli
吉林供电公司变电检修工区 ２０１０年１月５日
故障分类：
从隔离开关整体结构来进行分类，故障可分 为四种： １.导电回路故障、 ２.支柱式绝缘子故障、 ３.传动部分故障、 ４.操作机构故障。
接线座接触不良过热红外线图像
Байду номын сангаас
54.3℃
A R 01
1.2℃
导电回路故障
2.GW7型隔离开关导电回路故障 （1）触指与触头接触不良，引起触头过热。 （2）触指、触头烧损严重，接触不良引起过热。 （3）触指弹簧失效，压力不够引起过热。 （4）导电管与动触头接触不良引起过热。 （5）触指与静触座接触不良引起过热。 （6）静触座与接线板接触不良引起过热。 （7）各连接部分松动引起过热。
导电回路发热故障
１、GW4、GW5和GW7型为转动水平开启式，动触头 插入静触头后，靠静触指压紧弹簧保持合闸接触 状态。运行中常常发生导电回路异常发热，可能 是静触指压紧弹簧压力(拉力)达不到要求，也可 能是静触指接触不良造成的，还有是长期运行后， 接触面氧化、锈蚀使接触电阻增加而造成。运行 中弹簧长期受压缩(拉伸)，并由于工作电流引起 发热，使弹性变差，恶性循环，最终造成烧损。 有些触头镀银层工艺差，厚度得不到保证，易磨 损露铜，导电杆被腐蚀等。此外，还有合闸不到 位或剪刀式钳夹结构夹紧力达不到要求等问题。 导电回路接触不良发热的主要原因是弹簧锈蚀、 变细、变形，以致弹力下降。机构操作困难引起 分、合位置错位及插入不够。接线板螺丝年久锈 死，接触压力下降。接触面藏污纳垢，清理不及 时等。
GW4系列隔离开关的常见缺陷分析及改进措施
GW4系列隔离开关的常见缺陷分析及改进措施摘要GW4系列高压隔离开关是延安中大量使用、应用范围广泛的高压电器设备，同时它又是最不易受使用部门所重视的电器设备。
近几年运行中的户外式隔离开关出现的问题大幅上升，长期以来高压隔离开关故障频发而又得不到根本的解决，直接影响系统的供电可靠性和安全性。
本文从导电回路过热、瓷瓶断裂、传动系统的故障、锈蚀几个方面进行分析，并就缺陷的改进措施提出建议。
目录1 绪论 (1)2 常见缺陷及分析 (1)2.1导电回路过热 (1)2.2瓷瓶断裂 (2)2.3传动系统 (3)2.4锈蚀 (4)3 防范措施与改进建议 (4)3.1导电回路过热 (4)3.2瓷瓶断裂 (5)3.3传动系统 (5)3.4 锈蚀 (6)4 结论 (6)1 绪论GW4系列高压隔离开关是延安电网中大量使用、应用范围广泛的高压电器设备之一，GW4隔离开关由于其操作原理和结构较简单，通常没有严格的大修周期规定，按惯例一般随主设备大修而进行。
制造厂也往往将其作为与断路器配套的一种附加产品进行生产，对产品的设计、选材、加工工艺、组装调试和质量控制等均置于次要地位，因此和断路器相比，其性能和质量很难予以保证；随着近几年断路器的改造，主设备的大修周期在逐渐延长，因而运行中的户外式隔离开关出现的问题大幅上升，由于制造和使用双方均将高压隔离开关放在次要位置，所以长期以来高压隔离开关故障频发而又得不到根本的解决。
直接影响系统的供电可靠性和安全性。
通过对GW4型户外式隔离开关在运行及大修中出现的缺陷，发现的问题，说明应加大对户外式隔离开关的维护力度。
2 常见缺陷及分析GW4系列高压隔离开关通常有导电回路过热、瓷瓶断裂、传动系统的故障、锈蚀几个方面的缺陷，现将各类缺陷进行分析。
2.1导电回路过热GW4系列隔离开关的导电回路电阻由带有条形触指和柱形触头的导电杆及两副座组成。
主要的接触部位是由触指组成的中间触头和接线座内的滚动接触。
GW4型高压隔离开关故障分析与处理
GW4型高压隔离开关故障分析与处理摘要：随着电力系统的快速发展，供电规模的不断扩大，高压隔离开关的使用量不断上升，变电站内很多隔离开关由于停电和使用的概率不高，导致隔离开关运行年限长，检修周期长，隔离开关触头接触不良、局部过热烧熔、绝缘子断裂和机构卡涩等常见故障经常出现，检修公司也经常处理这些问题，作者在工作中有些体会，和同行交流学习。
关键词：GW4型；高压隔离开关；故障；分析0背景高压隔离开关在电力系统中起着隔离电源、改变系统运行方式、分合小负荷电流、进行倒闸操作等重要作用。
GW4型高压隔离开关是一种双柱水平断口隔离开关，由于其结构简单、安装灵活、调试方便、适用电压、电流范围广等优点，操作原理和结构较简单，通常没有严格的大修周期规定，按惯例一般随主动设备停电检修而顺带进行小维护。
随着近几年电网建设的发展，电网自动化程度越来越高和无人值班站的推行，户外少油断路器逐步被六氟化硫断路器所取代，同时变电设备也由定期检修制向状态检修制逐步过渡，主设备的检修周期在逐渐延长，对户外隔离开关的安全运行要求越来越高。
如果运行中的户外式隔离开关出现问题，不仅直接影响到变电站的供电可靠性和安全性，而且影响到整个电网运行的稳定性，更严重的甚至造成整个电网的崩溃。
因此对GW4型户外隔离开关的检修与维护的经验，在电力系统检修公司中比较重要。
1 GW4型隔离开关结构分析GW4型隔离开关开关单极为平行双柱式结构，左右对称，由底座、支座、绝缘子、主导电部分等组成，如果是接地型，还包括接地动、静触头，接地刀闸杆，连动部分及互锁板等，主隔离开关的三极联动通过水平连杆传动，接地刀闸的三极联动通过连接管传动。
主导电部分主要由软连接接线座、导电杆、触头、触指、弹簧、防雨帽等组成。
触指弹簧主要有两个功能：一是用来稳固触指；二是使触指和触头之间有足够的作用压力。
运行情况下，弹簧性能的好坏将直接影响触指和触头能否有效地接触。
运行工况良好的隔离开关，导电部分的回路直流电阻一般在100μΩ左右，且三相平衡。
220KV GW10(11)—252型隔离开关常见故障原因分析及处理
220KV GW10（11）—252型隔离开关常见故障原因分析及处理隔离开关是电网的重要组成部分，也是关系电网安全稳定运行的关键设备之一。
通过某厂220KV GW10（11）-252型隔离开关14年的运行、维护、检修经验，分析该型隔离开关的常见故障及处理方法。
标签：隔离开关常见故障处理前言隔离开关是一种主要用于“隔离电源、倒闸操作、用以接通和切断小电流电路”无灭弧功能的一次开关器件。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关在一次回路中的作用：1.隔离电源，利用它断口的可视性和可靠的绝缘能力，形成明显的断开点，将需要检修的电气设备与带电的电网可靠隔离，以保障检修工作人员的安全，或者隔离处于备用状态的电气设备。
2.承载正常回路条件下的电流及在規定时间内异常条件（例如短路）下的电流。
3.倒闸作业（倒母线作业），在双母线制的电路中，断路器与隔离开关配合将电气设备或者供电线路从一组母线切换到另一组母线，改变系统运行方式。
4.分、合小电流电路，如电压互感器和避雷器、变压器中性点接地刀闸等。
一、某厂220KV GW10（11）-252型隔离开关常见故障及原因分析某厂220KV升压站于2003年12投入运行，双母线分段带旁路母线接线方式，共安装26组GW10（11）-252型隔离开关，运行至今约14年，由于受电网调度及一次系统运行方式的制约，隔离开关长时间失修、欠修，发热、动触头片涩、放弧、分合闸不到位等各种故障逐年增多，严重影响机组的安全可靠性及一次系统运行方式调度的方便性。
GW10-252型隔离开关为单柱垂直伸缩式，由底座、支柱绝缘子、导电系统、接地开关、传动系统组成。
底座由钢板、角铁等焊接而成。
轴承座装配在底座上，采用密封式结构，能有效隔离外部水分、灰尘；轴承座内部装有两个向心球轴承，保证轴承座上的杠杆转动灵活。
底座上部可调节式螺杆用以安装支柱绝缘子并调整其垂直高度。
GW4—10型隔离开关故障现象及预防措施
部位螺栓压不 紧， 使接触 电阻增 大， 造成接头处发
热。
（） ３ 隔离开关在运行 中， 随着操作次数 的增 多
或者开 断 电容 、 电感 电流 ， 头 间产 生 的电弧烧 损接 触
第 １ 期 触 面造 成接触 不 良。
李
健 ： Ｗ４—１ 隔离开 关 故障 现象及 预 防措 施 Ｇ ０型
在 法兰端 面 ， 缘 支柱 下 端 铸铁 座与 连接 处 的浇 铸 绝 物 有细微 的间隙 和空洞 ， 或胶装 深度 过浅 ， 都会使 隔 离 开关在 操作 时 ， 使该处 受力不 均匀 ， 在长期 运行 中 造 成绝缘 支柱 在法 兰处 断裂 的缺陷 。 （ ） 分绝 缘支 柱本 身 的制 造 质 量不 好 ， 质 、 ３部 材 工 艺不符 合要 求 ， 达不 到标称参 数 的要求 ， 加之质 检
（） １ 做好 过 热缺 陷 的早 期 诊 断 工作 。应 在 隔离 开关 的接线 座 、 触头 等部 位贴 测温 片或 涂变 色漆 ， 使 运 营人 员能及 时 发现 过热 缺 陷 。条 件允许 的情况 下 应积 极利 用先 进 的红外 测温 和红 外 热像 技术 ， 期 定
检测 导 电部位 的发 热情 况 ， 时发 现 和 处 理 接 触不 及 良的缺 陷。
８ ５
监视 ， 时发现隔离开关支柱瓷瓶及铸铁底座裂纹、 及 胶合处水泥脱落等异常现象 ， 并将其作 为一类缺陷 上报紧急处理 ， 避免支持瓷瓶断裂事故的发生。 （） ３ 隔离开关 的操作 应 由一人完成 ， 一般体力 的操作人员能较轻松地进行分、 合操作。操作 中有 卡涩阻滞等异常感觉时， 应停止操作查 明原因， 严禁 增 加人 或 加长操 作 手柄 长度 强行 分合 闸。 ３ ２ 接触 不 良及 过热 问题 防范 ．
GW型隔离开关常见故障的分析与处理
GWxinggelikaiguanchangjianguzhangdefenxiyuchuli
吉林供电公司变电检修工区 ２０１０年１月５日
故障分类：
从隔离开关整体结构来进行分类，故障可分 为四种： １.导电回路故障、 ２.支柱式绝缘子故障、 ３.传动部分故障、 ４.操作机构故障。
（三）传动部分故障 1.GW5型隔离开关传动部分故障 （1）传动连杆轴销生锈卡死。 （2）转动轴承生锈损坏卡死。 （3）主刀闸与地刀闸闭锁板卡死。 （4）伞形齿轮脱齿。 （5）垂直连杆进水冬天冻冰，严重时使操 作机构变形，无法操作。
导电回路发热故障
１、GW4、GW5和GW7型为转动水平开启式，动触头 插入静触头后，靠静触指压紧弹簧保持合闸接触 状态。运行中常常发生导电回路异常发热，可能 是静触指压紧弹簧压力(拉力)达不到要求，也可 能是静触指接触不良造成的，还有是长期运行后， 接触面氧化、锈蚀使接触电阻增加而造成。运行 中弹簧长期受压缩(拉伸)，并由于工作电流引起 发热，使弹性变差，恶性循环，最终造成烧损。 有些触头镀银层工艺差，厚度得不到保证，易磨 损露铜，导电杆被腐蚀等。此外，还有合闸不到 位或剪刀式钳夹结构夹紧力达不到要求等问题。 导电回路接触不良发热的主要原因是弹簧锈蚀、 变细、变形，以致弹力下降。机构操作困难引起 分、合位臵错位及插入不够。接线板螺丝年久锈 死，接触压力下降。接触面藏污纳垢，清理不及 时等。
4. GW16、GW17 型隔离开关传动部分故障 （1）传动连杆轴销生锈卡死。 （2）转动轴承生锈损坏卡死。 （3）主刀闸与地刀闸闭锁板卡死。 （4）转动绝缘子断裂。 （5）传动杆件弯曲、变形。 （6）垂直连杆进水冬天冻冰，严重时使操 作机构变形，无法操作。
GW4型隔离开关热故障及处理精品文档3页
GW4型隔离开关热故障及处理DOI：10.16640/jki.37-1222/t.2017.10.2041 引言根据实际统计，GW4系列隔离开关一般有接头发热、电动操作机构失灵、传动系统的机械故障、支持瓷瓶发生断裂现象等故障。
在日常检修试验中更是要引起我们的注意。
资料显示，热故障占隔离开关故障的90%，隔离开关发热缺陷由于其故障频率高，并且需要结合停电进行处理，严重影响电网安全可靠运行。
2 发热原因分析及一般处理方法2.1 发热原因分析（1）镀银层厚度不达要求。
目前大多单位对这项测试并未真正开展，镀银厂家工艺差，镀银层厚薄不一，材料不过关，在运行中会造成镀银层磨损甚至脱落。
（2）弹簧性能达不到要求。
隔离开关运行时，长时间位于合闸位置，触指弹簧产生疲劳，造成触头触指之间压力减小，接触电阻增大，导致弹簧受热变形。
（3）导电回路存在缺陷。
运行良好的刀闸，导电回路的直阻一般在100цΩ左右。
主导电部分由触头与导电管组装而成，接触面为压接接触，若接头紧固螺栓松动，则接触面压力减少，接触电阻增大。
现场调试时，合闸位置不正，刀闸的触头间插入深度不足或过度，也会导致运行发热。
（4）其它原因。
一方面，刀闸长期得不到维护和操作，机械性能和电气性能逐年下降。
另一方面，京津冀地区污染严重，露天运行或长期处于分闸位置，触头受表面氧化及脏污物作用，在接触面上形成电阻率较高的覆?w层，合闸后造成中间触头过热。
2.2 一般处理方法（1）触指改进完善。
对老旧弹簧式触指进行改进，增加绝缘垫片、使用机械电气特性更好的不锈钢材质。
考虑使用自力式触指或片式压簧、触指内置式弹簧，利用变形的压簧将触指压紧，避免通流。
将内压式替换为外压式触头结构，触指末端与触头座连接牢固，避免原有电桥结构中弹簧分流的现象。
（2）提高运检次数。
运检人员在操作过程中应迅速拉合，降低触头之间的燃弧时间。
在接线座、触头等关键部位贴试温蜡片或涂变色漆，以便及时发现过热缺陷。
电力系统常用GW4型隔离开关热故障及处理
电力系统常用GW4型隔离开关热故障及处理在电力系统中，隔离开关是不可或缺的一部分，但是多年的运行经验中，经常出现隔离开关发热而形成的缺陷，进而造成全站内的停电的情况，如变电站的6kV～110kV断路器、隔离开关、电流互感器、电压互感器、电容器、电抗器等设备的维修、维护、大修和技改等工作一般会安排在计划停电时执行，然而大部分情况下，隔离开关出现的问题比较多，常见的问题就是发热比较严重，为了更好处理此类型的缺陷，文章针对隔离开关在正常运行的情况下，出现的各种不利条件，以及常见的故障类型情况进行总结，并提出了相关的检修防范措施，对实践工作具有一定的参考意义。
标签：隔离开关；发热；维修Abstract：In the power system，disconnector is an indispensable part，but in many years of operation experience，the disconnector often has the defect caused by heat，which leads to the blackout in the whole station. For example，the repair，maintenance，overhaul and technical renovation of equipment such as 6 kV circuit breakers，disconnectors，current transformers，voltage transformers，capacitors and reactors in substations are generally scheduled to be carried out during planned blackouts，however，in most cases，In order to deal with this kind of defect better，the article aims at the various disadvantageous conditions which appear under the normal operation condition of the isolating switch，the common problem is that the heat is more serious，in order to better deal with this kind of defect，the paper points out that the disconnector has many disadvantages under normal operation. The common fault types are summarized，and the relevant preventive measures are put forward，which has a certain reference significance to the practical work.Keywords：disconnector；heating；maintenance引言隔離开关又称刀闸，是十分重要的电力设备，在电网中得到大量应用，主要起电气隔离、改变运行方式及接通或断开小电流电路的作用，其运行情况严重的会影响电网的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接线座接触不良过热红外线图像
AR0障
2.GW7型隔离开关导电回路故障 （1）触指与触头接触不良，引起触头过热。 （2）触指、触头烧损严重，接触不良引起过热。 （3）触指弹簧失效，压力不够引起过热。 （4）导电管与动触头接触不良引起过热。 （5）触指与静触座接触不良引起过热。 （6）静触座与接线板接触不良引起过热。 （7）各连接部分松动引起过热。
导电回路故障
（4）下导电管装配过热 1）导电管两端导电接触面氧化引起过热。 2）导电管变形接触不良引起过热。 3）各连接部分松动引起过热。 （5）线底座装配过热 1）触指接触不良引起过热。 2）接线板接触不良引起过热。 3）各连接部分松动引起过热。
（二）支柱式绝缘子故障 1.支柱式绝缘子外绝缘闪络。 2.支柱式绝缘子断裂故障 1. 发生瓷瓶断裂这种故障的隔离开关有GW4、
2、涂抹导电物质不当造成隔离开关接触电 阻增大发热。查资料可知，早期检修安装 中经常使用的中性凡士林滴点太低，只有 54℃，在夏天正常的运行温度70℃时就已 经液化，使隔离开关接触部位间产生间隙， 灰尘和水分随之进入间隙中，增加了接触 电阻，引起接头发热。而近年来使用的电 力复合脂，当涂抹过厚时，经过运行操作， 将在触指表面产生堆积，由此引起对触头 放电，导致触头烧损露铜发热。
GW5、GW6、GW7、GW16、GW17等型号， 有的造成重大事故，影响极大。支柱绝缘子和旋 转瓷瓶断裂问题每年都有发生，运行多年的老产 品居多，也有是刚投运的新产品。 除了支持绝缘子外，旋转绝缘子断裂故障时有发 生，旋转绝缘子操作时主要受扭力作用，例如 GW6、GW16、GW17隔离开关操作时都发生过 转动瓷瓶断裂事故。瓷瓶断裂事故至今仍不能有 效的予以防止。支柱瓷瓶断裂，特别是母线侧支 柱瓷瓶断裂，会引发母差保护动作，使变电站全 停，造成重大事故。
ＧＷ型隔离开关常见故障的 分析与处理
GWxinggelikaiguanchangjianguzhangdefenxiyuchuli
吉林供电公司变电检修工区 ２０１０年１月５日
故障分类：
从隔离开关整体结构来进行分类，故障可分 为四种： １.导电回路故障、 ２.支柱式绝缘子故障、 ３.传动部分故障、 ４.操作机构故障。
（1）触头过热 1）动、静触头烧损严重引起过热。 2）动、静触头接触不良引起过热。 3）动、静触头各侧接触压力不够引起过热。 4）静触头装配接线板连接不紧引起过热。 5）各连接部分松动引起过热。
导电回路故障
（2）上导电管装配过热 1）导电带折断、损伤引起过热。 2）导电管两端导电接触面氧化引起过热。 3）导电管变形接触不良引起过热。 4）各连接部分松动引起过热。 （3）中间触头装配过热 1）转动触头、触指接触不良引起过热。 2）双金属过渡板、触块接触不良引起过热。 3）各连接部分松动引起过热。
导电回路故障
1.GW5型隔离开关导电回路故障 （1）触头过热
1）触指与触头接触不良，引起触头过热。 2）触指、触头烧损严重，接触不良引起过热。 3）触指弹簧失效，压力不够引起过热。 4）各连接部分松动引起过热。 （2）接线座过热 1）导电管与接线座接触不良引起过热。 2）接线座内导电带两端接触面接触不良引起过热。 3）出线端子与接线板接触不良引起过热。
导电回路发热故障
１、GW4、GW5和GW7型为转动水平开启式， 动触头插入静触头后，靠静触指压紧弹簧保持合 闸接触状态。运行中常常发生导电回路异常发热， 可能是静触指压紧弹簧压力(拉力)达不到要求， 也可能是静触指接触不良造成的，还有是长期运 行后，接触面氧化、锈蚀使接触电阻增加而造成。 运行中弹簧长期受压缩(拉伸)，并由于工作电流 引起发热，使弹性变差，恶性循环，最终造成烧 损。有些触头镀银层工艺差，厚度得不到保证， 易磨损露铜，导电杆被腐蚀等。此外，还有合闸 不到位或剪刀式钳夹结构夹紧力达不到要求等问 题。导电回路接触不良发热的主要原因是弹簧锈 蚀、变细、变形，以致弹力下降。机构操作困难 引起分、合位置错位及插入不够。接线板螺丝年 久锈死，接触压力下降。接触面藏污纳垢，清理 不及时等。
3、GW4、GW5型隔离开关触头接触处是过热发 生频率较高的部位，而左触头发热一般不被人们 注意，因为左触头紧靠接头接触处，其发热现象 容易被接头接触处发热所掩盖。在现场测量时经 常发现左触头温度明显高于触头接触处，这两处 发热的主要原因有：合闸不到位或合闸过度，造 成接触面接触压力不够，导致发热。因过热或锈 蚀等原因引起左触头弹簧弹性下降，造成左触指 与触指座、右触头之间的接触压力不够，导致发 热。左右触头烧伤，表面不平整，造成有效接触 面减小，导致发热等。
2）主刀闸接线板表面氧化、接触不良引起过热。
3）软铜导电带折断引起过热。
（3）导电折架过热
1）上、下导电管两端导电接触面氧化严重或连接不 紧。
2）活动关节软铜带接触面氧化严重或连接不紧。
3）软铜导电带折断引起过热。
4）导电系统过负荷引起过热。
导电回路故障
4.GW16、GW17 型隔离开关导电回路故 障
二、常见故障处理前的原因分析、
隔离开关运行中，主要存在的缺陷和故障有
锈蚀严重、操作卡涩以及分、合闸不到位、导电回路发热、 瓷瓶断裂等。在各种缺陷和故障中，比较普遍发生的是机 构问题，包括锈蚀、进水受潮、润滑干涸、机构卡涩、辅 助开关失灵等，这些缺陷不同程度上导致开关分、合闸不 正常。因此，拒动和分、合闸不到位发生最多。其次是导 电回路接触不良，正常运行时发热，严重时可使隔离开关 退出运行。其主要原因是隔离开关触头弹簧失效，使接触 面接触不良。对安全运行威胁最大的是瓷瓶断裂故障。发 生合闸后自动分闸故障也有发生，但后果却很严重。从种 类来看，GW4、GW5、GW6和GW7发生的问题最多。 另外，GW6缺陷和问题也比较突出。
3.GW6型隔离开关导电回路故障
导电回路故障
（1）触头过热
1）动、静触头烧损严重引起过热。
2）动、静触头接触不良引起过热。
3）动、静触头各侧接触压力不够引起过热。
4）静触头装配接线板连接不紧引起过热。
5）各连接部分松动引起过热。
（2）传动装置接线板过热
1）软铜导电带两端电接触面连接松动引起过热。
