集中器现场调试手册
CHL064-1j集中器用户手册(G型)_A4版修订
CHL064－1j 集中器用户手册
———————————————————————————————————————————
目录
一 概 述 ............................................................................................................. 2 二 质量承诺 ....................................................................................................... 3 三 注意事项 ....................................................................................................... 3 四 产品功能 ....................................................................................................... 4 五 技术指标 ....................................................................................................... 5 六 现场安装 ....................................................................................................... 6
烟台东方威思顿电气有限公司 地址：烟台市机场路 2 号 邮编：264000 电话：0535-6582159 传真：0535-6582235 Email：wisdom@
CHL064-1j集中器用户手册
支持1路以太网口，计费主站可以通过TCP/IP协议访问；
支持1路GPRS，计费主站可以通过GPRS方式访问；
具有1路红外通讯口，用于现场维护或现场抄表。
6
内置可移动式电子盘（容量32M～1G），能存储全电子电能表的各种类型电能数据和瞬时量数据以及失压断相数据等；存储周期1min～60min灵活设置；停电或出现故障时，可以从存储卡中读出数据。文件格式和Windows完全兼容，可以很容易地进行拷贝；掉电后数据卡中的数据保持10年以上。
图3 电表与集中器连线
如图3，将各只电能表RS485口的A端并联在一起，最后与集中器一个RS485口的“A”端相接，将电能表RS485口的B端并联在一起，与集中器该RS485口的“B”端相接。
注意：
建议每条RS485总线上连接相同规约种类的电能表，并且每条总线上所接的表计尽量少，以提高集中器的抄表效率；
485－1灯：RS485口1发送/接收指示；
485－2灯：RS485口2发送/接收指示；
485－3灯：RS485口3发送/接收指示；
485－4灯：RS485口4发送/接收指示；
485－5灯：RS485口5发送/接收指示；
485－6灯：RS485口6发送/接收指示；
MDM1灯：MODEM1口通讯指示；
（3）设置参数：
1)建立子站及添加处理器；
2)给下行通道端口（RS485口）添加连接，设置通讯规约等参数；
3)分别添加各下行端口表计设备及编辑数据库；
4)上行通道端口（MODEM、网络、RS232）属性设置、添加连接，设置通讯规约等参数；
5)添加上行设备及发送参数设置；
6)连好维护线路，设好维护笔记本电脑的通信参数，并确认是否建立通讯；
集中器现场调试手册
人员分工
01
02
03
调试工程师
负责整个调试过程的组织、 协调和实施。
技术支持人员
协助调试工程师解决调试 过程中遇到的技术问题。
记录员
负责记录调试过程中的重 要数据和问题，整理成文 档。
安全注意事项
现场安全
确保调试现场安全，遵守 相关安全规定，如佩戴安 全帽、穿工作服等。
防静电措施
在接触集中器前，确保工 作人员穿戴防静电工作服 和防静电鞋，以防止静电 对集中器造成损坏。
压力测试
模拟高负载情况下集中器的性能表现，以评估其在不同条件下的稳 定性和可靠性。
04
问题排查与解决
常见问题分析
1 2
通讯故障
集中器无法与主站进行数据传输，可能是由于通 讯模块故障、通讯参数设置错误或通讯网络问题。
数据异常
集中器采集的数据出现异常，可能是由于传感器 故障、数据采集模块问题或数据存储异常。
对报告进行审核，确保内容准确无误后提交给相关人员。
THANKS FOR WATCHING
感谢您的观看
数据格式化
02
确保数据格式符合标准或预设规范，以便于后续处理和分析。
数据安全
03
采取必要的安全措施，如加密、身份验证等，以确保数据传输
和存储的安全性。
运行测试
连通性测试
测试集中器与远程控制中心的连通性，确保数据传输的稳定性和 实时性。
功能测试
对集中器的各项功能进行测试，如数据采集、处理、存储和报警等， 确保其正常工作。
电流，确保在规定范围内。
连接检查
总结词
检查信号线连接
详细描述
检查所有信号线是否连接正确，无错 接或反接现象。验证信号线的屏蔽层 是否完好。
集中器现场调试手册
3.设备现场安装注意事项及问题分析
单相智能电能表接线为例：
3.设备现场安装注意事项及问题分析
三相载波表外观及接线(直接接入式为例）
三相表外观及接线如图所示： 确保电表带电：三相表入户旳火 线及零线必须接，以确保表计正 常通信
3.设备现场安装注意事项及问题分析
258 1 34 67 9
输
A B
输
3.设备现场安装注意事项及问题分析
单相载波表外观及接线(直接接入式为例）
单相电能表接线火线进电能 表第一孔，零线进电能表第三孔 以确保表计正常费控及通信，同 步能确保电能表总表达数与用电 信息采集数据相吻合。
电源进线若进电能表第二孔， 零线进第四孔，若执行费控跳闸 后，电能表失去供电电压，远程 合闸送电送不上，总表表达数与 用电信息采集数据不相吻合，采 集到旳表达数为“0”.
处理方法：确保手机卡安装正确，确保手机卡GPRS业务开通且 不欠费。 5、集中器载波方案与现场表计载波方案相应错误；处理方法： 更换与台区内表计载波方案相同旳集中器。
3.设备现场安装注意事项及问题分析
影响成功率旳原因及处理方法：
6、档案没有下发或下发不全 处理方法：查看集中器内表计统计里旳表数量是否正 确
更换，以确保抄表成功率。 • 4、现场表计载波方案不统一； • 处理方法：将现场载波方案不统一旳表计载波模块更换
4.现场简朴问题分析处理
载波抄表系统现场调试问题汇总
1、主站抄读数据显示100%漏抄 2、全部载波节点都抄不到旳问题 3、部分表抄不到旳问题 4、抄到表旳数量起伏比较大旳问题
4.现场简朴问题分析处理
功能端子接线图
17 报警端子-公共 18 备用端子 19 有功校表高 20 无功校表高 21 公共地 22 多功能口高 23 多功能口低 24 485 A1
南京能瑞低压集中器调试资料8015全载波
南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。
3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。
5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。
三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。
四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。
通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。
六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。

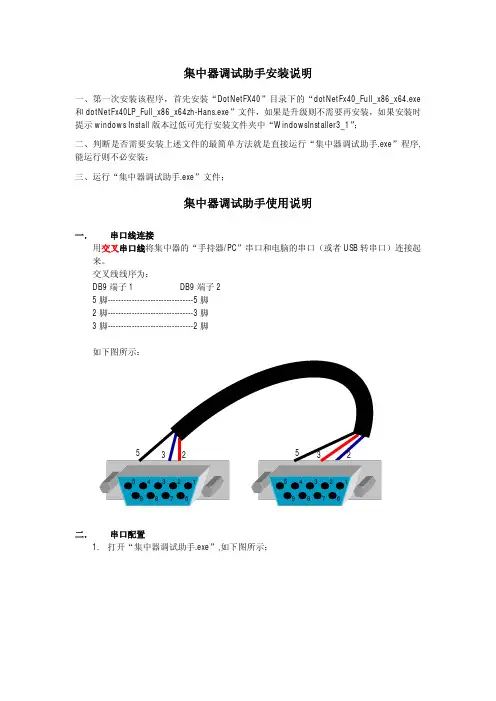

集中器调试助手安装和使用说明
集中器调试助手安装说明一、第一次安装该程序，首先安装“DotNetFX40”目录下的“dotNetFx40_Full_x86_x64.exe 和dotNetFx40LP_Full_x86_x64zh-Hans.exe”文件，如果是升级则不需要再安装，如果安装时提示windows Install版本过低可先行安装文件夹中“WindowsInstaller3_1”；二、判断是否需要安装上述文件的最简单方法就是直接运行“集中器调试助手.exe”程序,能运行则不必安装；三、运行“集中器调试助手.exe”文件；集中器调试助手使用说明一． 串口线连接用交叉串口线将集中器的“手持器/PC”串口和电脑的串口（或者USB转串口）连接起来。
交叉线线序为：DB9端子1 DB9端子25脚--------------------------------5脚2脚--------------------------------3脚3脚--------------------------------2脚二． 串口配置1.打开“集中器调试助手.exe”,如下图所示：2.按下图打开通讯参数设置。
3.选择正确的端口号，如下图所示，点击保存。
1.读取集中器地址切换到“配置集中器”页面，点击“集中器地址”栏中的“读取”按钮，集中器地址将会自动显示到“读取”按钮右侧的方框中。
如下图所示：2.修改集中器地址切换到“配置集中器”页面，在“集中器地址”栏中的“设置”按钮右侧的方框中填入将要设置的集中器地址（必须是14位数字），然后“设置”按钮即可。
设置成功后系统将提示“设置成功”，如下图所示：3.读取集中器时钟在“配置集中器”页面中，点击“集中器时钟”栏内的“读取”按钮，集中器实时时钟将会自动显示到“读取”按钮右侧的方框中。
如下图所示：4.设置集中器时钟在“配置集中器”页面中“集中器时钟”栏内的“设置”按钮右侧的方框填入（或选择）将要设置的时间数据，然后点击“设置”按钮即可，设置成功后系统将提示“设置成功”，如下图所示：5.读取程序版本在“配置集中器”页面中，点击“系统版本”栏内的“读取”按钮，集中器的程序版本会自动显示到“读取”按钮下方的方框中。
南京能瑞低压集中器调试资料8015全载波汇总
南京能瑞8015集中器安装与调试一、安装接线图二、安装注意事项1、接线端子2、5、8、10对应的是A、B、C三项电压和零线，1、3端子是A相电流进出线；4、6端子是B相电流进出线；7、9端子是C相电流进出线；2、如果需要终端实现交采计量功能，电压电流需要都接上，不需要则只接A、B、C三项电压和零线即可。
3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。
5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。
三、主站建档在朗新186系统中建档，不做赘述，可以联系主站厂家。
四、主站调试在朗新186系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。
通讯端口：31：表示载波（小无线）通讯协议：1：DL/T 645-199730：DL/T 645-2007（最多）2：交流采样装置通信协议通讯速率：DL/T 645-1997，1200DL/T 645-2007，2400用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类：0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户：0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务，具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。
六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机—程序—确认—<gw376>—确认—终端参数—确认—确认—终端档案—确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认—退出—退出—退出2、查询测量点档案库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点档案库存—确认—完成后点击13、查询测量点数据库存开机—程序—确认—<gw376>—确认—电表参数—确认—终端列表—确认—选择对应台区终端—确认—电表参数—确认—查询测量点数据库存—确认。
低压集抄集中器(华立、威胜)调试教程
目录营销资料8位、12位电表号码编制 (2)集中器的通讯设置 (6)华立I型集中器下发教程 (7)华立集中器排查教程 (12)华立II型集中器下发教程 (19)威胜I型集中器下发教程 (26)威胜集中器排查教程 (28)威胜II集中器下发教程 (32)营销资料8位、12位电表号码编制图1（1）打开营销资料，点击文档下方“插入工作表”新建工作表，点击文档左上角全选复制到新工作表中，如图2所示；图2（2）选择第一、第二列插入两列空白列，如图3所示；图3（3）点击上方函数公式（fx），选择函数公式RIGHT，出现如图4所示。
函数公式填写：①第一行选择需要修改的文本，如图4中“资产编号”；②第二行填“8”即可，点击“确定”计算出结果，得到一个8位数电表编号；图4（4）点击上方函数公式（fx），选择函数公式COMCATENATE，出现如图5所示。
函数公式填写：①第一行填入“”000””（要带双引号，双引号为英语半角输入）；②第二行选择上一步的8位，点击“确定”计算出结果，得到一个12位数电表编号；。
图5（5）选择刚做出的8位、12位数电表编号，出现黑色实习“+”，双击得出两列数列。
如图6所示；图6（6）全选两列数列复制，右键选择“选择性粘贴”选择“数值”确定即可，否则复制出其他电子表格为公式不可使用。
如图7所示；图7集中器的通讯设置图1在对集中器下发资料前，先对集中器进行通讯设置，移动卡与联通卡的设置有区别详细如图1所示；华立I型集中器下发教程图1（1）打开华立集中器调试软件模板，如图1所示。
图2（2）在“表地址”复入12位电表编码并保存，如所图2所示。
图3（3）打开软件，双击“采集模型按钮”，点击“端口”。
弹出如图4所示。
图4（4）点击确定“串口”，确保波特率为9600。
图5（5）点击“[参数]”前的“+”，出现如图5所示。
图6（6）点击“测量点参数”，出现如图6所示。
各按钮说明：配置——用作于导入已做好的下发数据文件；设置——用作于把导入的下发数据文件上传到集中器中；读取——用作于读取集中器中的数据文件；删除——用作于删除导入的下发数据文件；表总表——导入下发数据文件中的总表数；抄成功数——读取集中器中数据方显示，一般比表总表少一个；设置数量——用作于设置时每贞上传电表的个数，一般不作修改，最高可设置20（数值越高越可能掉贞）；下发数据操作：①点击“配置”，出现如图7所示，点击“打开”导入做好的下发数据文件，点击“确定”（“保存”用作于读取集中器数据后保存数据，“表计参数”不进行修改默认即可），成功导入会出现如图7左侧所示；※重点：点击“打开”或“确定”都会出现“从数据库导入表计参数吗？”，请选择“否”，如图8所示。
低压集抄集中器(华立、威胜)调试教程
目录营销资料8位、12位电表编制 (2)集中器的通讯设置 (6)华立I型集中器下发教程 (7)华立集中器排查教程 (12)华立II型集中器下发教程 (19)威胜I型集中器下发教程 (26)威胜集中器排查教程 (28)威胜II集中器下发教程 (32)营销资料8位、12位电表编制图1（1）打开营销资料，点击文档下方“插入工作表”新建工作表，点击文档左上角全选复制到新工作表中，如图2所示；图2（2）选择第一、第二列插入两列空白列，如图3所示；图3（3）点击上方函数公式（fx），选择函数公式RIGHT，出现如图4所示。
函数公式填写：①第一行选择需要修改的文本，如图4中“资产编号”；②第二行填“8”即可，点击“确定”计算出结果，得到一个8位数电表编号；图4（4）点击上方函数公式（fx），选择函数公式COMCATENATE，出现如图5所示。
函数公式填写：①第一行填入“”000””（要带双引号，双引号为英语半角输入）；②第二行选择上一步的8位，点击“确定”计算出结果，得到一个12位数电表编号；。
图5（5）选择刚做出的8位、12位数电表编号，出现黑色实习“+”，双击得出两列数列。
如图6所示；图6（6）全选两列数列复制，右键选择“选择性粘贴”选择“数值”确定即可，否则复制出其他电子表格为公式不可使用。
如图7所示；图7集中器的通讯设置图1在对集中器下发资料前，先对集中器进行通讯设置，移动卡与联通卡的设置有区别详细如图1所示；华立I型集中器下发教程图1（1）打开华立集中器调试软件模板，如图1所示。
图2（2）在“表地址”复入12位电表编码并保存，如所图2所示。
图3（3）打开软件，双击“采集模型按钮”，点击“端口”。
弹出如图4所示。
图4（4）点击确定“串口”，确保波特率为9600。
图5（5）点击“[参数]”前的“+”，出现如图5所示。
图6（6）点击“测量点参数”，出现如图6所示。
各按钮说明：配置——用作于导入已做好的下发数据文件；设置——用作于把导入的下发数据文件上传到集中器中；读取——用作于读取集中器中的数据文件；删除——用作于删除导入的下发数据文件；表总表——导入下发数据文件中的总表数；抄成功数——读取集中器中数据方显示，一般比表总表少一个；设置数量——用作于设置时每贞上传电表的个数，一般不作修改，最高可设置20（数值越高越可能掉贞）；下发数据操作：①点击“配置”，出现如图7所示，点击“打开”导入做好的下发数据文件，点击“确定”（“保存”用作于读取集中器数据后保存数据，“表计参数”不进行修改默认即可），成功导入会出现如图7左侧所示；※重点：点击“打开”或“确定”都会出现“从数据库导入表计参数吗？”，请选择“否”，如图8所示。
（国网低压集中器）DJGZ33-WFET1600集中器使用说明书
DJGZ33-WFET1600集中器使用说明书（V1.0）目录1简介 (2)2主要技术指标 (2)3终端主要功能 (3)3.1无线远程通信功能 (3)3.2状态检测与告警功能 (3)3.3数据采集与统计分析 (4)3.4安全管理与用户权限 (4)3.5低压电力载波抄表功能 (4)4安装与接线 (4)4.1集中器安装 (4)4.2电源接线说明 (6)4.3接线端子及接线说明 (6)5调试说明 (8)5.1键盘说明 (8)5.2菜单操作说明 (8)5.3电表档案设置 (10)5.4网络参数设置 (10)5.5终端地址 (13)6保修期限 (13)7声明 (14)简介1.1 概述本产品在研发过程中广泛征求了科研、制造厂家及用户的意见，充分利用了长沙威胜信息技术有限公司多年来在电表和终端开发中积累的经验，结合国家电网公司《电力用户用电信息采集系统功能规范》等标准、综合了先进的移动通信技术、32位RISC嵌入式软硬件平台、专业级实时LINUX嵌入式操作系统、高精度电能计量等技术。
具备远方抄表、电能计量、需量统计、电能质量测量、主动上报、低压载波抄表等功能，具有功能强大、使用简单、运行稳定、维护方便、采集精度高、可靠性高、存储容量大、开放性好、性价比高的特点。
2 主要技术指标●准确度等级（交流采样功能选配）有功0.5/1.0级；无功2级●参比电压3╳220V/380V （三相四线）●额定电流3╳1.5(6.0)A●额定频率50Hz●外型尺寸290mm×180mm×95mm●电气参数：正常工作电压0．9Un~1.1Un极限工作电压0.70Un~1.30Un电压线路功耗≤10VA电流线路功耗≤0.5VA停电抄表电池电压 4.8~6.0VDC表2-1 电气参数要求●时钟参数时钟准确度（日误差）≤0.5 s/d（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）电池寿命10年电池连续工作时间≥5年停电后数据保存时间≥10年表2-2 时钟参数要求●气候条件正常工作温度-25℃~55℃极限工作温度-40℃~70℃02产品型号：DJGZ33-WFET1600集中器文件名称：使用说明书存储和运输温度-40℃~75℃存储和工作湿度≤95%表2-3 气候条件要求技术参数主站规约Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》电表规约DL/T 645、威胜、浙江等。
人民电器 DJGZ24-DXC型集中器 使用说明书
Ⅰ型集中器产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
产品使用说明书-集中器I型第1章概述本终端采用高性能ARM9硬件平台、采用linux系统平台，本公司自己开发的的嵌入式软件系统、同时支持GSM/GPRS/CDMA/3G/4G移动通信和高精度电能量等技术研制而成的新一代国网集中抄表终端。
该产品功能强大、操作简单、运行稳定、维护方便、能够满足配变监测、远程抄表等多方面的应用需求。
它具有采集精度高，可靠性高、存储容量大、开放性好、性能价格比高等特点，是抄表管理系统的理想配套产品。
产品符合《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》、《电力用户用电信息采集系统通信协议》等标准对终端的要求。
在安装使用本终端前，请先仔细阅读本手册。
1.1主要特点1)采用ATMEL公司高性能工业级ARM9芯片AT91SAM9260处理器，256M大容量FLASH存储，高精度时钟RX-8025TC时钟芯片，高点阵大屏幕液晶的硬件平台，满足数据采集、存储，高速运算，通讯，控制等多种要求。
2)远程无线通讯模块采用模块化设计，可方便更换维护无线通讯模块，支持GSM/GPRS/CDMA/3G/4G/以太网通讯模块。
3)终端抄表功能，提供2路RS485通讯接口和1路本地通信接口，本地通信接口可通过更换本地通信模块实现载波通信、小无线通信，光纤通讯，网络通讯，等多种方式进行抄表和联网。
抄表数量可达到1024块，兼容DL645-1997、DL645-2007等多种规约。
4)交流采样，采用专用计量芯片，高精度，高可靠性。
5)监测多种用电异常情况，及时主动上报告警。
6)大容量存储，数据统计记录以及统计功能。
7)具备本地维护通讯端口，方便现场调试分析。
8)具备在线远程升级程序，方便升级终端功能。
1.2技术指标第2章 安装与接线2.1安装终端外形布局图2-1集中抄表终端外形布局图终端安装尺寸集中抄表终端为壁挂式安装，可直接安装在配电表屏上，尺寸为290mm ×180mm×95mm ，如图2-2所示。
集中器的调试与抄表数据查询操作手册范本
集中器现场调试及抄表数据查询操作步骤1)查询集中器点击“运行管理”，进入运行管理界面，选择现场管理-现场调试-现场调试，进入终端调试界面，如图所示：查询集中器有两种方法：➢快速查询快速查询的查询条件包括终端地址和采集点名称，查询方式为模糊查询，如图所示：输入查询条件，点击“go”按钮，查询结果会在左侧终端列表中显示，如图所示：点击“移除列表”按钮，可以把列表中的终端清空。
➢高级查询点击“高级查询”按钮，弹出终端选择界面，如图所示：终端属性包括9种属性条件，可按地市公司、采集点名称、终端地址、终端类型、终端状态等属性进行联合查询。
将集中器、采集器和台区用户档案按照对应关系导入后，系统会将集中器名称自动置为台区的名称，查询结果界面如图所示：选中集中器，点击“单选”按钮，终端由左侧列表移置右侧列表，点击“确定”按钮，返回现场调试界面，选择的集中器会在现场调试界面的左侧列表中显示，在列表中选中终端，如图所示：2)配置集中器主信道组选中“允许修改”选择框，将控件置为可编辑，在主信道组旁的下来框中对集中器所属的主信道组进行配置，如图所示：，供电局的操作人员需要将集中器的的通道组配置为所属电业局的通道组，如锦江供电局属于电业局，则需要将锦江供电局的集中器所属的主信道组设为“低压集抄GPRS通道组”，设置好通道组后，点击“参数保存”按钮，将通道组参数保存。
3)检查集中器主信道组当集中器上线即接入采集系统后，集中器列表中集中器旁显示灯会由灰色变成绿色，如图所示：，如果一小时集中器都没有上线，集中器旁显示灯会由灰色变成红色，如图所示：。
4)电表参数下发当集中器上线后，需要对电表参数进行下发，选择“测量总加”选项卡，进入测量总加界面，如图所示：对于未下发或下发未成功的测量点，系统会在测量点编号前的选择框打勾，如图所示：先选中“全选”选择框，在选中“测量点”选择框，如图所示：点击“参数下发”按钮，弹出提示框，如图所示：点击“确定”按钮，将电能表参数下发，下发结果界面如图所示：下发成功后，测量点编号前的选择框的打勾会消掉，如图所示：5)数据召测点击“基本应用”，进入基本应用界面，选择数据采集管理-数据召测，进入数据召测界面，如图所示：在该操作界面可以召测终端状态数据、终端事项以及终端冻结和统计数据。
国网培训大同基地 专变终端、集中器调试流程
专变终端调试网址：10.125.229.254/eicUser：cjXX（XX代表序号，一个用户接的任务不能换另一个用户去完成）Password：1234561.根据任务编号在系统内找到任务，在“终端信息”选项卡查看记录区划码和终端编号2.现场操作a.戴安全帽b.悬挂标示牌 c.验电（三步，每步都要报告）(计量柜按钮打开后向上旋才能彻底打开柜门，标示牌挂在柜门里侧)3.（现场）参数定值——（右键翻页）——8.参数设置——2.通信参数设置IP：192.168.001.008端口：6001APN:dtdljxdlsw.sx4.终端信息设置：区划码、终端号5.重启终端（退出到采集页，同时按上下键，确认密码后选择5.操作系统重启）6.返回主站操作台，是否执行——是——执行确认——下一步；7.【终端运行参数设置】保存——下一步；8.【终端参数模板】保存——下一步；9.【终端初始化】召测——（时间不同则对时）——调试记录（确认）——下一步；10.【设置接线信息】导入模板——376规约三相四线485（不要选成三相四线载波了，可以把名称栏拉大一点看到完整的名称，三相四线485是倒数第三个）——确定导入——下一步；11.【参数召测下发】下发顺序：F10——F1，F8，F9，F21，F36——F25，F26——F33。
调试记录（确认）——勾选F10项——下一步；12.【数据召测/穿透抄表】电表数据——电表实时电能示值——最大需量及电能量下F33项选中——召测；13.调试记录（终端选项卡确认，电能表选项卡选择可抄）——下一步；14.【控制调试】保电设置（改为解除）——下发；控制轮次1跳闸2跳闸——下发控制（跳闸后报告老师已经两轮跳闸）——控制轮次1合闸2合闸——下发控制。
调试记录（终端选项卡确认，电能表选项卡选择可控）——下一步；15.【队列设置】右边选择队列——保存——下一步；16.【调试记录单】终端调试信息（调试成功）——电表调试信息（可控、可抄、调试成功）——保存——完成。
南网13版集中器现场调试软件简要说明
南网13 版集中器现场调试软件简要说明文件修订记录南网13 版集中器现场调试软件是根据现场试点需求，主要支持用户电表档案批量导入系统、下发测量点电表参数、召测实时数据、召测历史数据、中继转发（透明转发）电表命令及系统配置等功能，配合现场安装、调试工作。
1．系统主界面介绍系统主界面主要包括菜单区、工具栏、对象列表、业务操作区及通信链路报文（上报数据、上报事件等）。
对象列表中有终端列表、串口、本地端口及远程连接等通信信道配置。
通信链路报文区有通信代码察看、链路检测、在线状态、终端上报数据、终端上报事件、串口及远程连接等功能。
2．系统配置是否采用 BCD 码解析地址：根据各地方规约定义确定是否采用 BCD 码格式解释终端逻辑地址。
修改系统配置最大测量点取值限制为1000。
终端通信延时：根据与终端不同信道特性配置通信超时时间，如串口可配置3s 或 5s 。
通信参数主要包括通信信道类型、主站号码、主站IP 地址及端口、备用主站号码、备用3． 终端（集中器）档案手动管理及批量管理 主站 IP 及端口号、 APN 、 GPRS 登录用户名、登录密码、心跳间隔、掉线重拨间隔、掉 线后重拨次数、 TCP/UDP 标识、压缩标志等。
4． 批量导入用户电表档案从 Excel 文档导入测量点电表档案，待导入文件参照模板定义。
管理终端通信档案参数及普通、中继任务、抄表通道参数管理、 485 端口参数管理。
点“浏览”选择待导入档案文件，点“导入”导到调试系统软件。
导入完成后，点击“系统管理”——〉“刷新档案”重新加载终端档案后进入第5 步。
5．下发测量点电表参数设置测量点参数至集中器。
6．召测计量点参数（含更新系统档案功能）7．召测实时数据8．召测历史数据结正向有功总电能示值等历史数据。
9．中继转发功能选择“普通中继” ，配置终端通信端口、通信参数及转发接受超时，在发送内容区中输入待发送的电表命令，点击“发送” ，在接受内容区察看集中器转发电表返回的报文命令。
集中器使用手册
集中器使用说明书一、概述 (2)二、执行标准 (2)三、系统特点 (2)四、主要技术指标 (3)4.1 基本参数 (3)4.2 硬件组成表 (3)4.3 软件构成表 (3)五、功能配置表 (4)六、工作原理 (5)6.1 工作原理简述 (5)6.2 硬件原理图 (6)6.3 软件流程图 (7)6.4现场拓扑图 (8)6.5系统架构图 (9)七、外观及端子说明 (10)7.1 安装尺寸图 (10)7.2 外观结构示意图 (11)7.3 接线图 (11)八、操作说明 (12)8.1 操作流程 (12)8.2 安装说明 (13)8.3 指示灯 (13)8.4 主站操作说明 (13)8.5 界面操作说明 (14)8.6 短信控制说明 (14)8.7 级联操作说明 (15)8.8 升级操作说明 (15)九、初始化 (16)9.1 集中器核心板程序烧写流程 (16)9.2 集中器功能测试流程 (33)9.3集中器常见故障处理 (36)十、维护 (37)十一、注意事项 (37)一、概述集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能。
二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。
◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。
◆智能的集中器中继路由抄表算法（基于嵌入式数据库数据挖掘统计分析能力与速度），配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。
DJGZ23-SX129J使用说明书
E-mail:sanxingd@
电表办事处联系电话
北京：010-85986277 石家庄：0311-86033651 兰州：0931-2668295 沈阳：024-22517090 太原：0351-2231320 浙江：0574-88220109 福州：0591-83772636 郑州：0371-68260448 上海：021-54482767 重庆：023-89030608 贵阳：0851-5526068 济南：0531-88118559 成都：028-86710585 南宁：0771-3853530 昆明：0871-3555995 广州：020-85626065 武汉：027-82641731 合肥：0551-3631556 南昌：0791-8153729 长沙：0731-5562718
2.1 电能计量功能 ................................................................................................................................................ 1 2.2 采集功能 ........................................................................................................................................................ 1 2.4 数据管理和储存功能 ........................................................................................
第三代集中器使用说明
功耗（静态）
≤10W
可靠性
MTBF≥100,000h
电磁兼容性
抑制高频干扰、静电放电、快速瞬变干扰、雷击浪涌等指标都达到4级标准
外型和布局
图1-2外形布局图
安装尺寸
图1-3安装尺寸图
2
抄收功能
按设定抄收周期自动抄收各电表累计电能量及其它信息，可执行8费率24时段抄收。并具备接收控制中心命令进行实时全部抄收和随机抄收功能，最大可抄收2048块表计。
电力用户用电信息采集系统
集中器使用说明书
深圳市国电科技通信有限公司
二OO九年十一月
尊敬的用户：
衷心感谢您选择深圳市国电科技通信有限公司的产品。我们一直致力于科技创新，以信息技术为社会创造价值，努力以先进的技术、可靠的产品、一流的服务，更高、更快、更优地满足客户对信息应用产品的需求。本使用说明书主要向您介绍我公司生产的低压集抄集中器的安装、接线与调试等内容。在应用中如果您有任何问题和要求，或需要相关的技术支持，可以通过下面的方式与我们联系，我们将及时给予回应。
3.4.1.2“当前总电量”子界面：
“电表选择”子界面
一开始焦点在第一个数字处，用上、下键增减数字，左、右键改动焦点，按选择键表示选择结束，按取消键则取消之前选择好的表号并返回“实时召测”子界面。
电表选择错误显示：
“电表选择错误”子界面
按任意键返回“电表选择”子界面。
电表选择正确，则显示：
“正在抄表”子界面
设置功能
本地可设置主站通信方式、主站地址、终端号等，支持主站通过Q／GDW 376.1-2009(DLT698.41)协议进行远程参数设置。
扩展功能
CHL064-1j集中器用户手册
二
本公司生产的所有采集终端在出厂前均经过严格的检验和测试。如果您在购买本公司产品一年之内出现质量问题，我们将负责对该产品进行免费保修或遵照合同要求终身维护。
2)MODEM板安装不正确？
3
上电后，ALM灯常亮
1)参数设置错误？
2)通过维护软件查看系统状态及信息提示
4
查询数字电能表，无数据
1)RS485接口参数是否设置正确？表地址是否设置？
2)接线是否正确？
3)数字表是否正常运行？
5
RS232口无法与所接智能设备通讯
1)通讯参数是否正确？
2)接线是否正确？
掉电保护
时钟可保10年，掉电后数据保存10年
远程升级
支持远程升级和远程维护
本地维护
通过本地红外通信口维护
备注：实际接口配置根据现场及用户要求
1 施工设备
序 号
设 备
用 途
1
电缆驳线工具
接线
2
RJ45压线钳
10MBase-T网络接线用
3
电工工具
安装、接线
4
万用插座
调试
5
数字万用表
调试、接线
6
笔记本电脑
（1）电源保护板
注意：集中器接直流屏时不需经过电源保护板。
（2）电话保护板
（3）485保护板
1 前面板操作
本产品的前面板上有5个按键和12个指示灯，如图4所示。
图4 集中器外观
12个指示灯用于指示集中器本身的运行状态和各个通讯口的运行状态。指示功能如下：
低压集抄集中器LM10J用户手册(新规范)20140512
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
8 9
输 出
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
1 3 4 6 7
跳跳跳 闸闸闸 常 公常 开 共闭
报报 警警 常公 开共
有 无 公 多 多 485 公 共 功 功 共 功 功 接口1 地 校 校地 能 能 表表 口口 高高 高低
三相四线直接接入式接线图
力线载波通信技术。
2.电力线载波集中抄表系统组成
电力线载波集中抄表系统框架简介
2.电力线载波集中抄表系统组成
• 集中抄表基本系统由主站、集中器、采集器、电能表 四大部分组成
• 主站:通常由通信前置机、后台工作站和数据库服务器
组成，可根据系统的规模进行合理的配置。 • 智能集中控制器：简称集中器。每个配电台区一台， 固定位置安装。集中器与载波芯片之间通过电力线通 讯，集中器与主站系统之间通过GPRS上行信道进行 通信。
01 12:00
通过肉眼观查集中器屏幕左上方 出现G等确定集中器是否上线。
低压集抄集中器
2000-01-01 12:00:11
终端正在抄表...
3.设备现场安装注意事项及问题分析
集中器SIM卡安装注意事项
SIM卡及天线的安装 集中器安装位置必须保证信号稳定，否则集中上不了线 或是GPRS不稳定或是召测数据不全。如果集中器安装
4.现场简单问题分析处理
在排除上述问题后，考虑现场台区线路问题。
可以根据现场走线粗略绘制现场线路图。 抄不到的表比较集中 台区划分不明确，抄不到的表不属于该集中器抄读的台区。 集中器跨台区抄读电表成功率较低。 抄不到的表与能抄到的电表之间距离太远。看实际情况，如
果施工允许，在线路中间合适的位置增加中继器。
1 2 3 4 5 6 7 8
A相电流端子 A相电压端子 A相电流端子 B相电流端子 B相电压端子 B相电流端子 C相电流端子 C相电压端子
3.设备现场安装注意事项及问题分析
电能表安装注意事项
• 电能表调试过程中，需要注意的是不管是否要切断用户 用电，表计上必须带电，这是保证集抄成功的一个必要 条件，因此在日常维护过程中不能切断电表的进线电源
集中器内表计安装都为国网表计，07规约，是否现场有
485表存在。
集中器要抄读的电表的表号与实际所有电表的地址不能
对应。通过液晶按键可以查询电表表号与外部铭牌是否
一致。 电能表载波是否有问题；
4.现场简单问题分析处理
•
•
• •
部分表抄不到的问题：
排查思路：
整理并分析失败的电表 分析是否现场线路问题
3.设备现场安装注意事项及问题分析
单相载波表外观及接线(直接接入式为例） 单相电能表接线火线进电能 表第一孔，零线进电能表第三孔 以保证表计正常费控及通信，同 时能保证电能表总表示数与用电 信息采集数据相吻合。 电源进线若进电能表第二孔， 零线进第四孔，若执行费控跳闸 后，电能表失去供电电压，远程 合闸送电送不上，总表表示数与 用电信息采集数据不相吻合，采 集到的表示数为“0”.
• 集中器没有发出抄表信号的原因有以下几点： 集中器没有启动抄表。包括：集中器中没有装载表 号、错装表号为非载波节点、集中器没有设置抄表时 段等；
查看一下集中器载波模块的是否有抄表状态，若没 有，查看一下集中器内档案是否有，或集中器是否有 时段。
4.现场简单问题分析处理
• 所有电表对集中器的抄表信号不做回应的原因可能有 以下几点：
2.电力线载波集中抄表系统组成
• 采集器:
用于采集多个用户电能表电量信息，并经处理后通 过信道将数据传送到系统上一级的பைடு நூலகம்备。
• 智能电表：
单、三相的智能电表通讯方式分RS485表和载波表
3.设备现场安装注意事项及问题分析
集中器外观及接线：
3.设备现场安装注意事项及问题分析
• 1、集中器接三相电压端子基本上是2\5\8\10(10为零线)
集抄采集现场调试手册
2014年4月26日
目
录
1.系统概述
2.电力线载波集中抄表系统组成
3.设备现场安装注意事项及问题分析
4.现场简单问题分析处理
5.低压载波集抄系统现场应用经验浅析
1.集中抄表系统概述
• 集中抄表系统是指利用微电脑技术，通信技术和数字 信号处理技术，通过通信介质自动实现电能量数据采 集、存储、传输和处理的系统。根据采用通讯载体的 不同，目前主要有专线通信技术、无线通信技术和电
9 10 11 12 13 14 15 16 C相电流端子 电压零线端子/备用端子 备用端子 备用端子 跳闸端子-常开 跳闸端子-公共 跳闸端子-常闭 报警端子-常开 17 18 19 20 21 22 23 24
功能端子接线图
报警端子-公共 备用端子 有功校表高 无功校表高 公共地 多功能口高 多功能口低 485 A1 25 26 27 28 485 B1 485 公共地 备用端子 备用端子
3.设备现场安装注意事项及问题分析
影响成功率的原因及解决办法：
6、档案没有下发或下发不全 解决办法：查看集中器内表计统计里的表数量是否正 确 或是集中器内有没有表信息；通过主站可以召测一下表计参数 确认一下主站是否下发表。 7、集中器载波方案不一致： 目前各单位（局）芯片厂家都有两种以上或更多，必须保 证所装集中器下所有用户表芯片、载波方案与集中器一致。 8、载波模块插针弯： 载波模块插针弯曲，导致通信效果不好或通信不上，导致 抄表成功率不高。
4.现场简单问题分析处理
载波抄表系统现场调试问题汇总
1、主站抄读数据显示100%漏抄 2、所有载波节点都抄不到的问题
3、部分表抄不到的问题
4、抄到表的数量起伏比较大的问题
4.现场简单问题分析处理
主站抄读数据显示100%漏抄排查思路：
1、主站是否有问题 2、集中器是否在线
3、集中器是否抄表
4.现场简单问题分析处理
•
• • • • • •
所有电能表都抄不到的问题
排查思路： 集中器没有发出抄表（载波灯是否闪烁） 所有电表对集中器的抄表信号没有回应 集中器没有收到所有电表的回应 所有电表对集中器抄表回应内容错误 台区划分是否正确
4.现场简单问题分析处理
所有电能表都抄不到的问题
• 排查步骤：
，以保证表计上带电，若在现场确实需要给表计停电，
则可以断开表后线即入户线，以保证表计带电，不影响
通信。
• 电能表安装过程要注意相序问题，单相表也要注意电源 线与零线不要反接。
3.设备现场安装注意事项及问题分析
影响采集成功率的原因及解决办法：
• 1、表计停电或间歇性停电：
• 解决办法：给表计上电 • 2、三相表三相都要有电，否则影响通信； • 解决办法：三相表三相必须全部通电。 • 3、现场电能表损坏： • 解决办法：现场更换损坏的电能，载波通信损坏，需及时 更换，以保证抄表成功率。 • 4、现场表计载波方案不统一； • 解决办法：将现场载波方案不统一的表计载波模块更换
4.现场简单问题分析处理
• 2、集中器是否在线：
通过主站对集中器校时等操作，查看集中器是否在线。若 集中器不在线：
① 到现场查看集中器是否在线
② 查看集中器通信参数是否正确
③ 更换手机卡，查看天线有无问题重启集中器是否上线 ④ 集中器位置是否信号不好 ⑤ 更换GPRS模块集中器是否上线 ⑥ 集中器是否问题，有问题更换集中器。
⑦ 现场终端地址与主站录入地址是否一致
4.现场简单问题分析处理
• 3、集中器是否抄表
• 主站召测集中器若无抄表数据返回，现场查看集中器 • ① 集中器内是否有表计参数 • ② 现场集中器是否抄回数据(冻结或当时数据）是否 集中器内抄回数据，但上传不到主站，或抄回数据没 有冻结。 • ③ 现场台区划分是否正确。
• 在集中器中存在完整的路由信息后，抄读每块电表都应该 比较顺畅的，不应该存在长时间抄不到表的问题。
4.现场简单问题分析处理
载波抄表系统现场调试问题汇总
4.现场简单问题分析处理
载波抄表系统现场调试问题汇总
•
•
抄到表的数量起伏比较大的问题
同一台区有其他集中器同时在抄表,集中器之间的串
扰问题，影响了抄表效率
• 跨台区抄表，导致抄表不稳定
4.现场简单问题分析处理
载波抄表系统现场调试问题汇总
• 两个集中器的抄表时段错开；如果不允许变更抄表时段，
且不允许减少集中器，则减少一台集中器的表数量，减少 一台集中器的抄表时间；变更集中器位置，在保证集中器 可以抄到各自表的前提下，在线路上保证两台集中器越远 越好；抄回每块表的时间间隔较大的问题；
3.设备现场安装注意事项及问题分析
单相智能电能表接线为例：
3.设备现场安装注意事项及问题分析
三相载波表外观及接线(直接接入式为例）
三相表外观及接线如图所示： 保证电表带电：三相表入户的火 线及零线必须接，以保证表计正
常通信
3.设备现场安装注意事项及问题分析
+ + + + - A1 B1 -
2
A 输 B C 入 N
于封闭的铁箱内，必须保证天线拉到箱外，以保证
GPRS信号的稳定。
手机卡必须为省公司统一发放手机卡，且GPRS业务功
能已开通且不欠费。 SIM安装尽量断电安装以防烧卡。
3.设备现场安装注意事项及问题分析
影响成功率的原因及解决办法：
1、集中器A、B、C三相电有缺相现象； 解决办法：必须保证集中器三相电供电正常且螺丝不能压在 线皮上 2、零线没有接或接错位置； 解决办法：连接集中器零线。 3、集中器信号不好； 解决办法：调整集中器或天线位置，保证集中器信号良好可 以正常 4、SIM卡安装不牢靠或是欠费等。 解决办法：确保手机卡安装正确，保证手机卡GPRS业务开通且 不欠费。 5、集中器载波方案与现场表计载波方案对应错误；解决办法： 更换与台区内表计载波方案相同的集中器。
