6挡变速器课程设计说明书
三轴六档汽车变速器设计
三轴六档汽车变速器设计在汽车行业中，变速器是一种用于改变发动机转速和车轮转速之间传递的装置。
它允许驾驶员根据不同的路况和车速要求选择合适的挡位，以提供更好的动力和燃油经济性。
在本文中，我将介绍一个设计档位为三轴六档的汽车变速器。
1.输入轴：输入轴是从发动机传递动力到变速器的轴。
它通常与引擎的飞轮连接，并通过离合器将动力传递给变速器的其余部分。
输入轴上有两个齿轮，一个连接到主动齿轮轴，另一个连接到插芯轴。
2.主动齿轮轴：主动齿轮轴位于输入轴和输出轴之间。
它包含了齿轮组合，使得在不同的挡位下可以实现不同的速比。
主动齿轮轴上有三个齿轮，一个与输入轴齿轮相连，一个与插芯轴齿轮相连，另一个则连接到输出轴。
3.插芯轴：插芯轴是一个与输入轴和输出轴平行的轴。
它有一个齿轮，连接到主动齿轮轴上的齿轮，以提供部分挡位的动力传递。
4.输出轴：输出轴是从变速器向车轮传递动力的轴。
它与主动齿轮轴相连，通过齿轮转动将动力传递到车轮。
输出轴上有两个齿轮，一个连接到插芯轴，另一个则传递动力到车轮。
接下来，我们将介绍三轴六档变速器的不同挡位：1.一挡：一挡通常为最低挡位，提供最大的马力输出，但速度较低。
这个挡位用于起步或爬坡等需要更多动力的情况。
2.二挡：二挡通常用于中等速度的行驶，提供平衡的加速性能和燃油经济性。
这个挡位适用于城市驾驶或中长途高速行驶。
3.三挡：三挡为高速挡，适用于高速公路行驶。
它提供了较高的速度和燃油经济性。
4.四挡：四挡通常用于高速行驶，提供更高的速度和更好的燃油经济性。
5.五挡：五挡通常为超高速挡，用于高速公路或需要更高速度的情况。
6.倒挡：倒挡用于倒车行驶。
它具有特殊的齿轮组合，使得车辆能够后退。
总结起来，三轴六档汽车变速器是一种常见的变速器设计，通过三个主要轴和六个挡位，可以满足不同驾驶条件下的动力需求和燃油经济性。
这种变速器设计在汽车行业中广泛应用，为驾驶员提供了更好的驾驶体验和更高的驾驶效率。
变速器设计课程设计说明书
变速器设计说明书课程名称: 基于整车匹配的变速器总体及整车动力性计算院（部）：机电学院专业：车辆工程班级：车辆101学生姓名：学号：指导老师：设计时限：2013.7.1-2013.7.21目录1概述 (1)2基于整车性能匹配的变速器的设计 (2)2.1变速器总体尺寸的确定及变速器机构形式的选择 (2)2.2变速器档位及各档传动比等各项参数的总体设计 (3)2.3在满足中心距，传动比，轴向力平衡的条件下确定个档位齿轮的参数 (4)2.3.1确定第一档齿轮传动比 (4)2.3.3确定常啮合齿轮传动比 (4)2.3.4确定第二档 (5)2.3.5确定第三档 (6)2.3.6确定第四档 (7)2.3.7确定第五档 (8)2.3.8确定倒挡 (8)3 对整车的动力性进行计算 (9)3.1计算最高车速 (9)3.2最大爬坡度 (9)3.3最大加速度 (9)4 采用面向对象的程序设计语言进行程序设计 (10)4.1程序框图 (10)4.2程序运行图 (11)4.3发动机外特性曲线 (12)4.4驱动力与行驶阻力图 (13)4.5动力特性图 (14)4.6加速度曲线图 (15)4.7爬坡度图 (16)4.8 加速度倒数曲线 (17)5 总结 (18)6 参考文献 (19)1概述本课程设计是在完成基础课和大部分专业课学习后的一个集中实践教学环节，是应用已学到的理论知识来解决实际工程问题的一次训练，并为毕业设计奠定基础。
本设计将会使用到《汽车构造》，《汽车理论》，《汽车设计》等参考文献，在整个过程中将要定位变速器的结构，齿轮的布置以及各项齿轮的参数，如齿数，轴距等参数。
第二个阶段就是用vb编程带入计算值绘制汽车行驶力与阻力平衡图，动力特性图，加速度倒数曲线。
1：培养具有汽车初步设计能力。
通过思想，原则和方法体现出来的。
2：复习汽车构造，汽车理论，汽车设计以及相关课程进行必要的复习。
3：学习使用vb编程软件。
4：处理各齿轮相互之间轴向力平衡的问题。
六挡齿轮变速器设计-开题报告

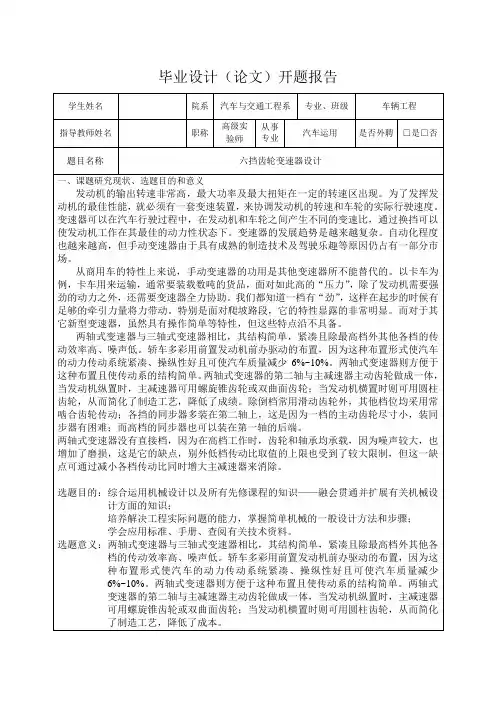

毕业设计（论文）开题报告学生姓名院系汽车与交通工程系专业、班级车辆工程指导教师姓名职称高级实验师从事专业汽车运用是否外聘□是□否题目名称六挡齿轮变速器设计一、课题研究现状、选题目的和意义发动机的输出转速非常高，最大功率及最大扭矩在一定的转速区出现。
为了发挥发动机的最佳性能，就必须有一套变速装置，来协调发动机的转速和车轮的实际行驶速度。
变速器可以在汽车行驶过程中，在发动机和车轮之间产生不同的变速比，通过换挡可以使发动机工作在其最佳的动力性状态下。
变速器的发展趋势是越来越复杂。
自动化程度也越来越高，但手动变速器由于具有成熟的制造技术及驾驶乐趣等原因仍占有一部分市场。
从商用车的特性上来说，手动变速器的功用是其他变速器所不能替代的。
以卡车为例，卡车用来运输，通常要装载数吨的货品，面对如此高的“压力”，除了发动机需要强劲的动力之外，还需要变速器全力协助。
我们都知道一档有“劲”，这样在起步的时候有足够的牵引力量将力带动。
特别是面对爬坡路段，它的特性显露的非常明显。
而对于其它新型变速器，虽然具有操作简单等特性，但这些特点沿不具备。
两轴式变速器与三轴式变速器相比，其结构简单，紧凑且除最高档外其他各档的传动效率高、噪声低。
轿车多彩用前置发动机前办驱动的布置，因为这种布置形式使汽车的动力传动系统紧凑、操纵性好且可使汽车质量减少6%~10%。
两轴式变速器则方便于这种布置且使传动系的结构简单。
两轴式变速器的第二轴与主减速器主动齿轮做成一体，当发动机纵置时，主减速器可用螺旋锥齿轮或双曲面齿轮；当发动机横置时则可用圆柱齿轮，从而简化了制造工艺，降低了成绩。
除倒档常用滑动齿轮外，其他档位均采用常啮合齿轮传动；各挡的同步器多装在第二轴上，这是因为一档的主动齿轮尽寸小，装同步器有困难；而高档的同步器也可以装在第一轴的后端。
两轴式变速器没有直接档，因为在高档工作时，齿轮和轴承均承载，因为噪声较大，也增加了磨损，这是它的缺点，别外低档传动比取值的上限也受到了较大限制，但这一缺点可通过减小各档传动比同时增大主减速器来消除。
变速器课程设计说明书
目录第1章变速器的设计与计算 (1)1方案的选择 (1)2档数 (1)3传动比范围 (1)4变速器各档传动比的定 (2)5中心距的选择 (4)6变速器的外形尺寸 (5)7齿轮参数的选择 (5)8各档齿轮齿数的分配及传动比的计算 (7)9变速器齿轮的变位及齿轮螺旋角调整 (11)第2章变速器齿轮强度校核 (16)1齿轮材料的选择原则 (16)2变速器齿轮弯曲强度校核 (16)3轮齿接触应力校核 (19)第3章轴的设计和校核 (21)1轴的结构和尺寸设计 (21)2初选轴的直径 (21)3轴的刚度计算 (22)4轴的强度计算 (29)第4章轴承选择与寿命计算 (35)1输入轴轴承的选择与寿命计算 (35)2输出轴轴承的选择与寿命计算.......................................... 错误!未定义书签。
第5章同步器的选择………………………………………………………………………1 同步器的选择412 同步器的校核参考文献 (40)东北林业大学1第1章变速器的设计与计算1 方案的选择最高车速 120 Km/h整车总质量 4800 Kg最大功率 55 Kw最大转矩 201 N·m最大转矩转速 2250 r/min前轮胎规格165/60 R142 档数近年来，为了降低油耗，变速器的档数有增加的趋势。
目前，乘用车一般用5～6个档位的变速器。
发动机排量大的乘用车变速器多用6个档。
商用车变速器采用4～5个档或多档。
载质量在2.0～3.5t的货车采用五档变速器，载质量在4.0～8.0t的货车采用六档变速器。
多档变速器多用于总质量大些的货车和越野汽车上。
档数选择的要求：1、相邻档位之间的传动比比值在1.8以下。
2、高档区相邻档位之间的传动比比值要比低档区相邻档位之间的比值小。
因此，本次设计的变速器为6档变速器。
3 传动比范围变速器传动比范围是指变速器最高档与最低档传动比的比值。
中型货车六档机械式变速器设计本科设计说明书
摘要本次毕业设计的任务是设计一台用于中型货车上的六档机械式变速器。
变速器是汽车传动系统中比较关键的一个部件，合理的设计和布置变速器能使发动机功率得到最合理的利用，从而提高汽车动力性和经济性。
本次毕业设计的设计过程主要包括两大部分：设计部分和利用Unigraphics软件进行虚拟建模与装配部分。
设计过程中首先根据所给参数确定六档机械式变速器布置方案。
其次，确定变速器各档的传动比，变速器各零部件的参数。
接着进行齿轮的强度计算、强度校核，轴的设计及强度校核。
然后，采用UG软件对变速器进行三维实体建模、虚拟装配，再导出为二维工程图原型。
最后使用CAD对变速器的主要零部件及装配图进行工程图的制作。
关键词：机械式变速器；三维建模；虚拟装配；Unigraphics；强度校核ABSTRACTThis graduation design is mainly about the design of six-shift mechanical transmission using in the medium truck.Transmission is a key component in the drive line of an automobile, so rational design and layout of the transmission can increase engine’s power performance and fuel economy.This paper, which mainly consists of two parts：the part of design and the three dimensional model and virtual assembly in UG. First，according to the data given, determine the layout scheme of the six-speed mechanical transmission. Then the transmission ratio of each shift of the transmission, the gear parameter and so on can be made sure. Next, count and analyze the strength of gears, analyze and verify the strength of each shaft. Then, the three-dimensional solid models of the transmission’s parts were established and virtual assembly based on UG software. At last, CAD was used to draw the two dimensional pictures of transmission’s each part and the general assembly.Keywords：Manual transmission；Three dimensional model；Virtual assembly；Unigraphics；Intension verified前言随着科学技术的日益发展，汽车的各项性能也日臻完善。
车辆工程毕业设计130三轴六档变速器结构设计
第1章绪论1.1 课题的目的和意义变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬坡、转弯、加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。
中间轴式变速器多用于发动机前置后轮驱动汽车和发动机后置后轮驱动的客车上。
变速器若采用浮动式结构的齿轮轴，工作时会产生挠度。
因此，一方面降低了输出轴的刚性，另一方面造成了啮合齿轮啮合不良，致使齿轮强度降低，增加了运转噪音，影响了整机的性能。
为了近一步提升后驱动变速器的性能，增加后驱轿车市场销售份额，应该建立一个适应发动机排量为2.0升的后驱动变速器新平台，以满足车厂和用户更高层次的要求。
设计方案力求实现：（1）变速器结构更加紧凑、合理，承载能力较大，满足匹配发动机之所需；（2）选挡、换挡轻便、灵活、可靠；（3）同步器结构合理，性能稳定，有利于换挡；（4）齿轮承载能力高，运转噪音低，传递运动平稳。
1.2课题研究的现状目前，国内外汽车变速器的发展十分迅速，普遍研究和采用电控自动变速器，这种变速器具有更好的驾驶性能、良好的行驶性能、以及更高的行车安全性。
但是驾驶员失去了驾驶乐趣，不能更好的体验驾驶所带来的乐趣。
机械式手动变速器具有结构简单、传动效率高、制造成本低和工作可靠，具有良好的驾驶乐趣等优点，故在不同形式的汽车上得到广泛应用。
在档位的设置方面，国外对其操纵的方便性和档位数等方面的要求愈来愈高。
目前，4档特别是5档变速器的用量有日渐增多的趋势。
同时，6档变速器的装车率也在日益上升。
变速器档位数的增多可提高发动机的功率利用率、汽车的燃料经济性及平均车速，从而可提高汽车的运输效率，降低运输成本。
汽车变速器是汽车的重要部件之一，用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬坡、转弯、加速等各种行使工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。
变1速器设有空档，可在起动发动机、汽车滑行或停车时使发动机的动力停止向驱动轮传输。
6挡变速器课程设计说明书
目录传动方案的初步确定 (1)齿轮的形式 (1)换挡机构形式 (1)变速器轴承 (2)变速器传动结构布置 (2)变速器结构简图 (2)齿轮主要参数的确定 (3)齿轮齿数的确定 (4)倒挡齿轮齿数的确定 (11)齿轮刚度、强度及可靠性的计算 (12)轴尺寸的确定 (16)传动方案初步确定（1）变速器第一轴后端与常啮合主动齿轮做成一体，第2轴前端经滚针轴承支撑在第1轴后端的孔内，且保持两轴轴线在同一条直线上，经啮合套将它们连接后可得到直接挡。
档位搞的齿轮采用常啮合齿轮传动，1挡采用滑动直齿轮传动。
（2）倒档利用率不高，而且都是在停车后在挂入倒档，因此可以采用支持滑动齿轮作为换挡方式。
倒挡齿轮采用联体齿轮，避免中间齿轮在最不利的正负交替对称变化的弯曲应力状态下工作，提高寿命，并使倒挡传动比有所增加，装在靠近支承出的中间轴1挡齿轮处。
齿轮形式齿轮形式有直齿圆柱齿轮、斜齿圆柱齿轮。
两者相比较，斜齿圆柱齿轮有使用寿命长、工作时噪声低的优点；缺点是制造工艺复杂，工作时有轴向力。
变速器中的常啮合齿轮均采用斜齿圆柱齿轮。
直齿圆柱齿轮仅用于抵挡和倒挡。
换挡机构形式此变速器换挡机构有直齿滑动齿轮、移动啮合套换挡和同步器换挡三种形式。
采用轴向滑动直齿齿轮换挡，会在轮齿端面产生冲击，齿轮端部磨损加剧并过早损坏，并伴有噪声，不宜用于高档位。
为简化机构，降低成本，此变速器1挡、倒挡采用此种方式。
常啮合齿轮可用移动啮合套换挡。
因承受换挡冲击载荷的接合齿齿数多，啮合套不会过早被损坏，但不能消除换挡冲击。
目前这种换挡方法只在某些要求不高的挡位及重型货车变速器上应用。
因此不适合用于本设计中的变速器，不采用啮合套换挡。
使用同步器能保证换挡迅速、无冲击、无噪声，得到广泛应用。
虽然结构复杂、制造精度要求高、轴向尺寸大，但为了降低驾驶员工作强度，降低操作难度，2挡以上都采用同步器换挡。
变速器轴承变速器轴承常采用圆柱滚子轴承、球轴承、滚针轴承、圆锥滚子轴承、滑动轴套等。
