超宽带天线设计与研究详解

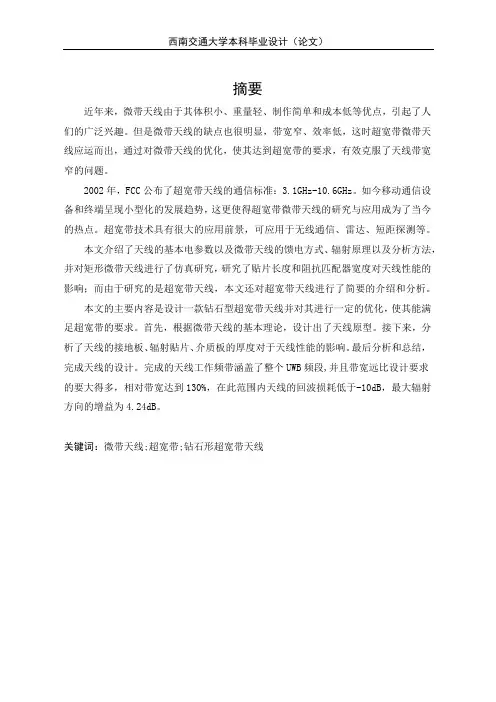

钻石形超宽带天线设计与研究
摘要近年来，微带天线由于其体积小、重量轻、制作简单和成本低等优点，引起了人们的广泛兴趣。
但是微带天线的缺点也很明显，带宽窄、效率低，这时超宽带微带天线应运而出，通过对微带天线的优化，使其达到超宽带的要求，有效克服了天线带宽窄的问题。
2002年，FCC公布了超宽带天线的通信标准：3.1GHz-10.6GHz。
如今移动通信设备和终端呈现小型化的发展趋势，这更使得超宽带微带天线的研究与应用成为了当今的热点。
超宽带技术具有很大的应用前景，可应用于无线通信、雷达、短距探测等。
本文介绍了天线的基本电参数以及微带天线的馈电方式、辐射原理以及分析方法，并对矩形微带天线进行了仿真研究，研究了贴片长度和阻抗匹配器宽度对天线性能的影响；而由于研究的是超宽带天线，本文还对超宽带天线进行了简要的介绍和分析。
本文的主要内容是设计一款钻石型超宽带天线并对其进行一定的优化，使其能满足超宽带的要求。
首先，根据微带天线的基本理论，设计出了天线原型。
接下来，分析了天线的接地板、辐射贴片、介质板的厚度对于天线性能的影响。
最后分析和总结，完成天线的设计。
完成的天线工作频带涵盖了整个UWB频段,并且带宽远比设计要求的要大得多，相对带宽达到130%，在此范围内天线的回波损耗低于-10dB，最大辐射方向的增益为4.24dB。
关键词：微带天线;超宽带;钻石形超宽带天线AbstractIn recent years, because of its small size, light weight, simple production and low cost, the microstrip antenna has aroused people's wide interests.. But the disadvantage of the microstrip antenna is obvious,for exmple narrow bandwidth, low efficiency, then Ultra Wideband Microstrip antenna should be shipped out, through the optimization of the microstrip antenna,it meet the requirements of ultra wideband, effectively overcome the disadvantage，the narrow bandwidth of the antenna.In 2002, FCC announced the communication standards of UWB Antenna: 3.1GHz-10.6GHz. Moile communication equipment and terminals arepresenting a trend of miniaturization, which makes the research and application of UWB microstrip antenna become a hot spot today. UWB technology has great application prospect, can be used in wireless communication, radar, short detection etc..In this paper, we introduced the antenna's basic electrical parameters and the feed mode of microstrip antenna, radiation theory and analysis method, then we research the simulation of the rectangular microstrip antenna , research patch length and impedance matching device width on the performance of the antenna; and because it is the study of ultra wide band antenna. This paper also introduced and analyzed ultra wideband antenna briefly .The main content of this paper is to design a diamond type ultra wideband antenna and optimize it, so that it can meet the requirements of UWB.. Firstly, according to the basic theory of microstrip antenna, the antenna prototype is designed.Next, the influence of the antenna's grounding, the radiation patch, the thickness of the dielectric plate on the antenna performance is analyzed.Finally, the design of the antenna is analyzed and plete antenna operating band covers the whole UWB frequency band and bandwidth is much larger than design requirements , relative bandwidth reaches 130%. Within this range of the antenna return loss below - 10dB, the maximum radiation direction of the gain is 4.24dB.Key words:microstrip antenna; UWB; diamond shaped UWB antenna目录第1章绪论 (1)1.1 研究目的及其意义 (1)1.2 当今天线的研究方向 (2)1.3 论文主要内容 (3)1.4 小结 (3)第2章天线的理论基础 (4)2.1 天线的电参数 (4)2.1.1 方向图 (4)2.1.2 增益 (4)2.1.3输入阻抗 (4)2.1.4 频带宽度 (5)2.1.5 驻波比 (5)2.2 微带天线 (6)2.2.1 微带天线概述 (6)2.2.2微带天线的馈电方式 (7)2.2.3微带天线的辐射原理 (8)2.2.4 微带天线的分析方法 (9)2.3 超宽带天线 (12)2.3.1超宽带天线简介 (12)2.3.2 超宽带无线通信的优势与缺点 (13)2.3.3 超宽带天线的应用 (18)2.4小结： (19)第3章矩形微带天线仿真与分析 (20)3.1 仿真软件简介 (20)3.2 设计指标 (24)3.3 确定尺寸 (24)3.4 矩形微带天线仿真及分析 (25)3.5小结： (29)第4章钻石形超宽带天线设计与优化 (30)4.1钻石形超宽带天线设计指标 (30)4.2钻石形超宽带天线初始设计与仿真 (30)4.3 钻石形超宽带天线的参数对于天线的影响 (32)4.3.1天线接地板 (32)4.3.2钻石形微带贴片 (37)4.3.3介质板的厚度 (42)4.4 钻石形超宽带天线的优化 (43)4.4.1 天线优化分析 (43)4.4.2 天线优化尺寸及结果 (43)4.5小结： (47)总结 (48)致谢........................................................................................................................... 错误！未定义书签。
新型双频段超宽带双极化天线的研究与设计
5、个性化服务：根据客户的个人特点和需求，提供个性化的服务方案，使客 户感受到电信企业对他们的和重视，从而降低他们的流失率。
五、总结
自我网络特征对电信客户流失有着深远的影响。电信企业应当充分利用社会网 络分析的理论和方法，深入理解客户的自我网络特征及其对客户决策的影响机 制。通过提升品牌形象、提高服务质量、完善信息传播渠道、社区营销以及提 供个性化服务等策略，降低客户的流失率，提高客户的忠诚度和满意度。在未 来的研究中，我们还将进一步探讨如何利用自我网络特征进行精准营销和服务 优化的问题。
在优化过程中，我们采用了电磁仿真软件对天线进行了仿真和优化。通过调整 贴片的形状、大小、位置以及馈电结构，我们成功地实现了天线的双频双圆极 化特性，并获得了良好的电气性能。
天线的尺寸为25mm×25mm，具有体积小、重量轻、易于集成等优点。此外， 天线还具有良好的通用性，可以广泛应用于无线通信、卫星通信、物联网等领 域。
3、完善信息传播渠道：电信企业应当充分利用客户之间的信息传播，提高正 面的口碑和影响力。同时，通过反馈和评价系统，及时获取客户的反馈，了解 他们的需求和期望，以便进行有效的改进。
4、社区营销：通过举办线上线下的社区活动，将客户聚集在一起，增强他们 的互动和参与感，从而提高他们对品牌的忠诚度和满意度。
二、超宽带双极化天线的分析与 设计
在设计超宽带双极化天线时，首先需要考虑的是选择合适的辐射单元和阻抗匹 配网络。一般来说，辐射单元可以选择十字形、圆形、蝴蝶形等，而阻抗匹配 网络则可以通过使用串联电阻、并联电阻或者传输线进行设计。
进一步地，可以通过调整辐射单元和阻抗匹配网络的结构和参数，来实现超宽 带双极化天线的性能优化。例如，可以通过调整辐射单元的尺寸、形状以及位 置，来控制天线的辐射方向和增益；通过优化阻抗匹配网络的设计，可以提高 天线的阻抗带宽和辐射效率。
超宽带天线的研究与设计
图3给出了不同p2l值时天线S11的仿真结果，可以看出改变p2l的值对7 GHz处的S11值有明显改善作用。当p2l=5.0 mm时，7 GHz处的S11值变化明显由原先的-11.334 dB下降到-37.6264 dB。
图4给出了不同p1x值时天线S11的仿真结果，可以看出改变p1x对7 GHz处的S11值有明显改善，且当p1x=0.20 mm时，7 GHz附近的S11在-10 dB以下，并且带宽最大，达到2.68~12.63 GHz。
图11开槽的正面结构模型
图12不同fl3时S11与频率的关系图图13增益图
5 结论
本文所设计的差分超宽带天线，实现了2.5~13 GHz的工作带宽，辐射特性良好。天线尺寸为：p2l=5.0 mm、p2x=2.7 mm、p1l=5.4 mm、p1x=0.20 mm、cr=13.4 mm。利用折合形开槽技术在两贴片上分别对称开槽，在5GHz处实现了阻带特性。
Research and Design of Ultra-wideband Microstrip Antenna
Li Qing-Ya, Li Xi, Tang Hong-Shen

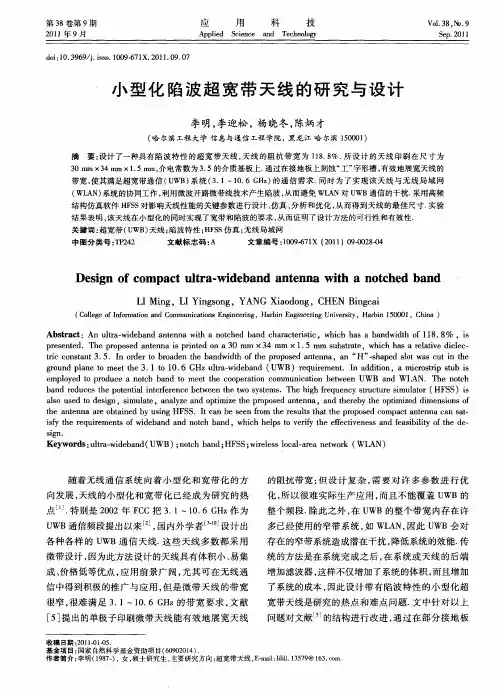

小型化陷波超宽带天线的研究与设计
ｉｆ ｈ ｅ ｕｒ ｍｅ ｔ ｏ ｄ ｂ ｎ ｎ ｏｃ ａ ｄ．ｗｈ ｃ ｅ ｐ ｏ ｖ ｒｆ ｈ ｆ ｃｉ ｅ ｅ ｓａ ｄ ｆａ ｉ ｉ ｔ ｆｔ ｅ ｄ — ｓｙ ｔ ｅ ｒ ｑ ｉ ｅ ｎｓ ｆ ｗｉｅ ａ ｄ ａ ｄ ｎ ｔ ｈ ｂ ｎ ｉｈ ｈ ｌ ｓｔ ｅ ｉ ｔ ｅ ｅｆ ｔ ｎ ｓ ｎ ｅ ｓ ｌ ｙ ｏ ｅ ｙ ｅ ｖ ｂ ｉ ｈ
很窄 ， 很难满足 ３ １～ ０ ６Ｇ ｚ ． １ ． Ｈ 的带宽要求 ， 文献
［ ］ 出的单 极子 印刷 微 带 天线 能 有 效地 展 宽 天 线 ５提
收 稿 日期 ：０ １ １０ ． ２ １－ －５ ０ 基金项 目： 国家 自然科学基金资助项 目（０ ００ ４ ． ６ ９ ２ １ ） 作者 简介 ： 李明（ ９ ７）， ， １８ － 女 硕士研究生 ， 主要研究方 向： 超宽带天线 ， — ａｌｌｉ．３ ７ ＠１ ３ ｃｒ． Ｅ ｍ ｉ：ｌｉ１５ ９ ６ ．ｏ ｉｌ ｎ
第 ９期
李 明 ， ： 型化陷波超 宽带天线的研究与设计 等 小
上 增加 一个 “ ” 形 槽 ， 宽 天 线 的 阻抗 带 宽 ， 工 字 展 满 足 Ｕ ＷＢ通 信 的需 求 ． 了实 现 陷 波特 性 ， 圆环 形 为 在
辐 射单 元 的 内部 增 加 一 矩形 调谐 微 带 线 ， 而 产 生 从
对 天线 进行 建模 、 真 和优化 ， 天线 的关键 参数 的 仿 对 优 化分 析 ， 明 了此 设计 的有 效性 和 可行性 ． 证 式 中： Ａ
分别 为陷波 特 性 中 心波 长 和 中心 频 率．
１ 天 线结构
图 １为所 设 计 的 陷 波 超 宽 带 天 线 的基 本 结 构
一
ｆ ：— ． —一 ・
超宽带天线的研究报告
超宽带天线的研究报告一、引言在当今无线通信领域，超宽带技术因其具有高速率、低功耗、高精度定位等优势而备受关注。
而超宽带天线作为超宽带系统的关键组成部分，其性能的优劣直接影响着整个系统的通信质量和效率。
因此，对超宽带天线的研究具有重要的理论意义和实际应用价值。
二、超宽带天线的基本原理超宽带天线是指能够在很宽的频带上工作的天线，其相对带宽通常大于 20%。
超宽带天线的工作原理基于电磁波的辐射和接收，通过天线结构的设计和优化，实现对宽频带内电磁波的有效辐射和接收。
超宽带天线的主要性能指标包括带宽、增益、方向性、阻抗匹配等。
带宽是衡量超宽带天线性能的关键指标，它决定了天线能够工作的频率范围。
增益表示天线在特定方向上辐射或接收电磁波的能力，方向性则描述了天线辐射或接收电磁波的方向性特征，阻抗匹配则影响着天线与传输线之间的能量传输效率。
三、超宽带天线的类型（一）单极子天线单极子天线是一种常见的超宽带天线类型，其结构简单，通常由一个垂直的金属导体构成。
单极子天线具有较宽的带宽和良好的辐射特性，但方向性较差。
（二）偶极子天线偶极子天线由两个长度相等、方向相反的金属导体组成。
它在超宽带应用中具有较好的性能，但其尺寸相对较大。
（三）平面天线平面天线是一种结构紧凑、易于集成的超宽带天线类型，如平面单极子天线、平面偶极子天线等。
平面天线具有低剖面、易于制造等优点，在无线通信设备中得到了广泛应用。
（四）缝隙天线缝隙天线是在金属平面上开缝隙形成的天线，通过控制缝隙的形状和尺寸来实现超宽带特性。
缝隙天线具有低剖面、重量轻等优点，但带宽相对较窄。
四、超宽带天线的设计方法（一）数值计算方法数值计算方法是超宽带天线设计中常用的方法之一，如有限元法（FEM）、时域有限差分法（FDTD）等。
这些方法可以精确地模拟天线的电磁场分布和性能，但计算量较大，耗时较长。
（二）经验公式法经验公式法是基于大量实验数据和理论分析得出的一些经验公式，通过这些公式可以快速估算天线的性能参数，为天线设计提供初步的参考。

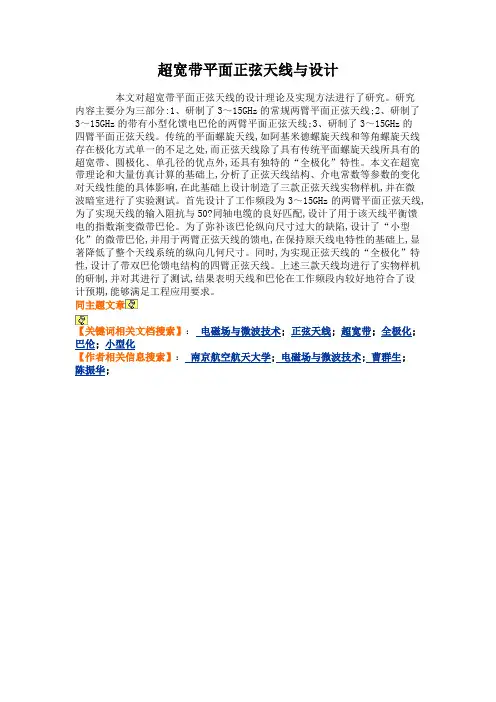

超宽带平面正弦天线与设计概要
