棘轮扳手功效的简单扳手头结构分析
尖尾棘轮扳手原理
尖尾棘轮扳手原理引言尖尾棘轮扳手是一种常见的手动工具，用于拧紧或松开螺栓或螺母。
它的设计原理使得在狭小空间或有限角度内操作更加容易。
本文将详细解释尖尾棘轮扳手的基本原理以及它的工作机制。
1. 尖尾棘轮扳手的结构尖尾棘轮扳手主要由四部分组成：1.扳手柄：用于握持和传递力量。
2.尖尾棘轮（Ratchet mechanism）：位于扳手柄的一端，通过柄上的控制钮来控制螺栓或螺母的拧紧或松开。
3.扳手头：用于连接螺栓或螺母。
4.反转开关（Reverse switch）：用于控制扳手的拧紧和松开方向。
尖尾棘轮扳手的结构如下图所示：2. 尖尾棘轮扳手的工作原理尖尾棘轮扳手的工作原理主要依靠尖尾棘轮机构的设计。
以下是尖尾棘轮扳手的工作步骤：1.握持扳手柄：将手握住扳手柄，以便施加力量。
2.将扳手头对准螺栓或螺母：将扳手头对准要拧紧或松开的螺栓或螺母。
3.扭动扳手：根据螺栓或螺母所处的拧紧方向，选择拧紧或松开的方向。
4.扳手头的运动：根据选择的方向，扳手头会在适当的方向上旋转。
5.棘轮机构工作：当扳手头旋转时，棘轮机构使扳手头可以在一个方向上旋转，却可以限制它在另一个方向上旋转。
6.控制钮的作用：通过控制钮来控制棘轮机构的工作，使之能够切换扳手头的旋转方向。
7.螺栓或螺母的拧紧或松开：随着扳手的旋转，螺栓或螺母将被紧固或松动。
尖尾棘轮扳手的工作原理可以通过以下图示来说明：3. 棘轮机构的工作原理棘轮机构是尖尾棘轮扳手的核心组成部分。
它包含一个棘轮轮子和一个棘齿齿轮，它们通过控制钮和扳手头连接。
棘轮具有锯齿状的边缘，棘齿齿轮上有与棘轮相匹配的锯齿状齿槽。
当控制钮处于”松开”位置时，棘齿齿轮可以自由地在棘轮上旋转，因为齿槽与锯齿没有接触。
当控制钮处于”拧紧”位置时，棘轮锁定，棘轮上的锯齿与棘齿齿轮上的齿槽相匹配。
这意味着扳手头可以在一个方向上旋转，紧固或松动螺栓或螺母。
在另一个方向上，锯齿状的棘轮将与齿槽中的齿相干涉，阻止了扳手头的旋转。
棘轮扳手原理结构图
棘轮扳手原理结构图棘轮扳手是一种常见的手动工具，用于拧紧或松开螺丝和螺母。
它的原理结构图可以帮助我们更好地理解它的工作原理和构造。
下面，我们将详细介绍棘轮扳手的原理结构图。
首先，我们来看一下棘轮扳手的外观。
棘轮扳手通常由手柄、棘轮、齿轮、扭力调节装置和头部组成。
手柄是我们握住的部分，通常采用双色塑料手柄，手感舒适。
棘轮是棘轮扳手的核心部件，它能够实现单向转动，使得扳手可以在狭小空间内使用。
齿轮是传递扭矩的装置，它将手柄上的扭力传递到头部，从而拧紧或松开螺丝和螺母。
扭力调节装置可以用来调整扭矩大小，以适应不同的使用需求。
头部是用来连接螺丝和螺母的部分，通常采用可拆卸设计，便于更换不同规格的头部。
接下来，我们来看一下棘轮扳手的工作原理。
当我们旋转手柄时，齿轮会带动棘轮转动。
棘轮是一个特殊的齿轮，它只能实现单向转动，即只能顺时针转动而不能逆时针转动。
这意味着当我们用棘轮扳手拧紧螺丝或螺母时，只需要在一个方向上来回转动手柄，而不需要像普通扳手那样需要不断地摆动来完成拧紧或松开的操作。
这样就大大提高了工作效率，尤其在狭小空间内使用时更加方便。
此外，棘轮扳手的扭力调节装置也是其工作原理的重要组成部分。
通过调节扭力调节装置，我们可以控制扭矩的大小，从而避免因为扭力过大而损坏螺丝或螺母，也可以确保拧紧的螺丝或螺母达到所需的扭矩，提高工作的精准度。
最后，我们来总结一下棘轮扳手的原理结构图。
棘轮扳手通过手柄、棘轮、齿轮、扭力调节装置和头部等部件的协同作用，实现了高效的拧紧和松开螺丝和螺母的功能。
其特殊的棘轮结构和扭力调节装置使得它在狭小空间内的使用更加方便，同时也保证了工作的精准度和安全性。
因此，棘轮扳手在机械维修、汽车维护等领域得到了广泛的应用。
通过对棘轮扳手原理结构图的详细介绍，我们对棘轮扳手的工作原理和构造有了更深入的了解，这有助于我们更好地使用和维护棘轮扳手，提高工作效率，确保工作质量。
棘轮扳手的原理
棘轮扳手的原理
棘轮扳手是一种常用的手动工具，它的原理是利用棘齿机构实现在单向旋转时产生传动力的作用。
棘轮扳手由手柄和带有棘齿机构的头部组成。
头部上有一组有棱角的棘齿，它们呈对称排列并与扳手头内侧的齿轮齿槽相啮合。
这些棘齿只能在一个方向上滑动，即它们可以跟随柄部的旋转而转动，但当反向旋转时会被阻止。
当我们使用棘轮扳手时，我们首先选择适当大小的扳手头，将其插入螺栓或螺母上。
然后我们通过扳手的手柄对其进行顺时针或逆时针的旋转。
在顺时针旋转时，扳手头上的棘齿会跟随旋转并将传动力传递给齿轮，进而将动力传递到螺栓或螺母上。
而在逆时针旋转时，由于棘齿的特性，它们无法顺利啮合，从而阻止了逆向传动。
棘轮扳手因其方便实用的特点广泛应用于机械维修、汽车维护等领域。
它的原理简单，但功能强大，可以在狭窄和难以进入的空间中灵活操作，节省了时间和精力。
棘轮扳手结构原理
棘轮扳手结构原理
棘轮扳手是一种常见的手动工具，主要用于拧紧或松开螺栓和螺母。
它的结构原理基于棘轮和咬合式装置。
棘轮扳手的主要部件包括手柄、棘轮、咬合装置和套筒。
手柄是扳手的主体部分，通常由金属制成。
它具有适合人手握持的形状，并且通常具有防滑的表面处理，以确保使用者能够牢固地握住扳手进行操作。
棘轮是扳手的核心部件，也是实现拧紧和松开螺纹连接的关键部分。
它通常是一个齿轮，具有一系列齿（棘齿）沿着其周长均匀分布。
这些棘齿的形状和尺寸使得它们只能向一个方向旋转，并且能够将扭矩传输到螺纹连接上。
咬合装置是连接手柄和棘轮的部件，用于控制棘轮的运动。
它通常包括一个可旋转的齿盘和一个咬合弹簧。
齿盘上有一组插槽，插槽上每隔一定角度有一个咬齿（咬合齿）。
咬合弹簧则将齿盘与棘轮连接起来，使其能够旋转。
当手柄转动时，咬合装置将通过咬合齿的作用，使棘轮随之旋转。
咬合齿在转动时会进入和退出齿盘上的插槽，这使得棘轮只能向一个方向旋转，同时也保证了棘轮在达到一定位置时能够停止旋转。
套筒是扳手的另一个重要部件，用于与螺栓或螺母的头部接触。
它通常是一个具有六边形外形的金属筒体，可以与对应尺寸的
螺栓或螺母的头部完美匹配。
套筒可以通过一个方形插槽与棘轮相连，这样在扭转手柄时，套筒也会旋转。
总的来说，棘轮扳手的结构原理是通过手柄传递扭矩到咬合装置，再通过咬合装置将扭矩传递到棘轮上，最终通过套筒与螺栓或螺母头部接触，实现拧紧或松开螺纹连接。
其棘轮和咬合装置的设计使得扳手只能向一个方向旋转，并且在达到一定位置时能够停止旋转，方便使用者的操作和控制。

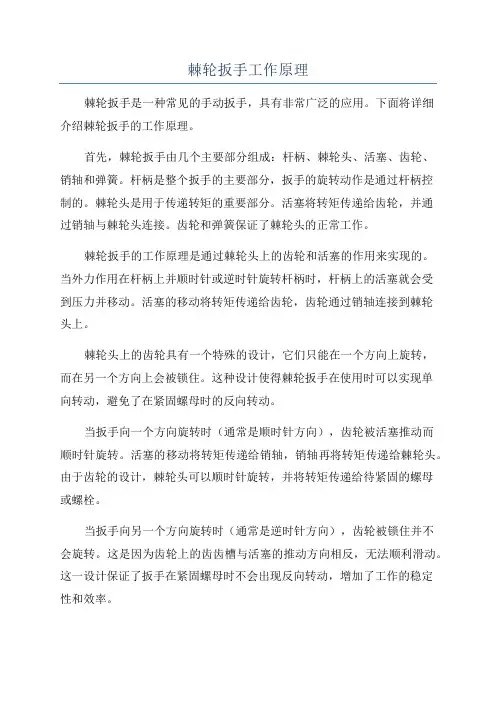

棘轮扳手工作原理
棘轮扳手工作原理棘轮扳手是一种常见的手动扳手，具有非常广泛的应用。
下面将详细介绍棘轮扳手的工作原理。
首先，棘轮扳手由几个主要部分组成：杆柄、棘轮头、活塞、齿轮、销轴和弹簧。
杆柄是整个扳手的主要部分，扳手的旋转动作是通过杆柄控制的。
棘轮头是用于传递转矩的重要部分。
活塞将转矩传递给齿轮，并通过销轴与棘轮头连接。
齿轮和弹簧保证了棘轮头的正常工作。
棘轮扳手的工作原理是通过棘轮头上的齿轮和活塞的作用来实现的。
当外力作用在杆柄上并顺时针或逆时针旋转杆柄时，杆柄上的活塞就会受到压力并移动。
活塞的移动将转矩传递给齿轮，齿轮通过销轴连接到棘轮头上。
棘轮头上的齿轮具有一个特殊的设计，它们只能在一个方向上旋转，而在另一个方向上会被锁住。
这种设计使得棘轮扳手在使用时可以实现单向转动，避免了在紧固螺母时的反向转动。
当扳手向一个方向旋转时（通常是顺时针方向），齿轮被活塞推动而顺时针旋转。
活塞的移动将转矩传递给销轴，销轴再将转矩传递给棘轮头。
由于齿轮的设计，棘轮头可以顺时针旋转，并将转矩传递给待紧固的螺母或螺栓。
当扳手向另一个方向旋转时（通常是逆时针方向），齿轮被锁住并不会旋转。
这是因为齿轮上的齿齿槽与活塞的推动方向相反，无法顺利滑动。
这一设计保证了扳手在紧固螺母时不会出现反向转动，增加了工作的稳定性和效率。
齿轮上的弹簧起到了很重要的作用。
它保证了齿轮始终处于正确的位置，并将转矩传递给下面的部件。
弹簧的弹性使得齿轮在不同位置之间能够自由移动，并在转动时提供了一定的缓冲力。
总的来说，棘轮扳手通过活塞和齿轮的配合作用，实现了单向转动的功能。
这使得扳手在紧固和松开螺母时非常方便和高效。
其工作原理的关键在于齿轮的设计，它只能在一个方向上旋转，并通过销轴和棘轮头将转矩传递给待处理的螺母或螺栓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连怡机电科技（上海）有限公司
棘轮扳手功效的简单扳手头结构分析
棘轮扳手功效的简单扳手头结构分析。
组合曲线在扳手设计中的妙用,一般螺纹联接结构拧紧时受外力的面采用正六角面体的结构，通常为六角螺母。
这样便于它受力矩旋转时，总能有几个面与扳手施力面接触，保持受到力矩的作用，从而实现对螺旋副施加转动力矩，达到拧紧螺纹联接的目的。
本新型结构运用同样的原理，充分考虑到运用组合曲面来实现上述功能的同时，也实现了普通棘轮机构灵活操作的功能。
如图1所示，首先，扳手头的开口尺寸能允许需要拧紧的六面体沿两对称面自由进入扳手头，即开口尺寸大于对称面的距离，且有一条边(图1的第2段)正好和六面体对称面的一条边平行，其最前段有一定弧度，易于引导扳手进入工作状态；图1中扳手紧贴这条直边进入(扳手头左段为导入段)。
操作者手臂用力，扳手再向前直到螺纹联接件的一边与扳手头开口的另一段贴合。
这样，第2、3两段紧密贴合，而第3段与水平线成30。
第2段为竖直线，这样，贴合紧密的这两段形成斜楔的作用，扳手头卡住工件。
这样轻松进入，自然地贴合，便于操作者很容易且快捷地进行下一步操作。
第二步就是扳动螺旋副，给螺旋副转矩，使螺纹联接逐步拧紧到适当的扭矩。
在图1所示的状态下，扳手杆在人手臂的作用下作顺时针转动，由于开口对六面体的两对称面有间隙，螺纹联接件相对静止，扳手绕联接件转动；在转动中，六角螺母相对绕其中心旋转，其最大顶角要避开扳手开口，即扳手头开口有一段避开顶角的圆弧段。
图1中的竖直边2和斜边3相互离开，六面体的斜边3与扳手的另一斜边(图2中的第1段)逐渐平行并贴合，这一斜边的斜度倾角比前一斜边的倾角，就逐渐顶住六面体向扳手的右边圆弧段靠近，并作相对转动。
转到一定角度，直到图2所示的状态时，六角螺母和扳手只有三点接触：扳手开口曲线相交的两直线交点l，右端圆弧的向限点2和左端相接触的一点3。
而相接触的三点限制扳手和联接件的相互转动，即固定了两者的位置，对扳手杆继续施加转矩，扳手就将力矩传给六角螺母，从而可逐渐拧紧螺纹联接件。
在图2的状态下转动螺纹副到一定角度，又需要扳手回到最佳施力位置。
实现它也靠开口的曲线来完成。
操作者反方向转动扳手，由于六角螺母的螺纹副有一定的摩擦力，扳手就相对六角螺母转动。
图2中的l点和2点相互离开，图l中的3点又接触，并顶住六角螺母离开扳手。
这样，扳手和螺纹联接件间没有接触，扳手就有一定的转动空间，操作者继续施加反向转力，扳手相对六角螺母转动一定角度，并转到螺母的另一对称面到图1的状态时，稍微向前顶一下，扳手和联接件又接触并夹紧。
再施加拧紧转动力矩，整个过程又重复上述第一和第二步骤。
就可逐步拧紧螺纹联接副。
这种由组合曲线实现特殊功能的结构，正如凸轮机构一样，利用凸轮曲线的接触，起到使所要零件实现特定的运动，来达到所需要的运动轨迹，从而实现操作的需要，是机械设计的一种巧妙的思路。
随着科技的发展，产品设计逐渐走向小型化和精密化，利用这种思路进行设计，一定会有不可估计的效果。
连怡机电科技（上海）有限公司。
