1.电阻的常用封装形式
2电阻表示方法
•直标法：直接标出阻值，百分数表示误差，若电阻上未注偏差，则均为±20%。 •数码法：算法：XXXY=XXX*10Y。 X为2位：多用于E-24系列，精度为J(±5%)；例：272，表示2.7KΏ。 X为3位：多用于E-24、E-96系列，精度为F(±1%)；例：3323，表示332KΏ。 Y为字母：前两位指有效数代码，具体值查E-96乘数代码表，后一位指10的几次 幂代码，从E-96阻值代码表查找；用于E-96系列，精度为F、D。用于E-96系列。 例：02C=102*102=10.2KΏ。 •文字符号法：m（豪欧）、R(欧)、K（千欧）、M（兆欧） ，例：6R2J，表示 6.2Ώ，允许偏差±5%。 •色标法：紧靠电阻体一端头的色环为第一环，末环表示允许误差，倒数第二环 表示乘数。 •封装：贴片电阻：0201、0402、0603、0805、1206、1210、1812、2010、2512 等，前两位与后两位分别表示长与宽，单位为英寸。 直插电阻：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、 AXIAL-0.8、AXIAL-0.9、AXIAL-1.0，数字表示焊盘中心距，单位为英寸。
适用场合：
以手机，PDA为代表的高密度电子产品多使用0201、0402的器 件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶 记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。
碳膜电阻：
优点：
价格便宜,阻值范围宽 (从1ω-l0mω)，具有良好的稳定性和高频特 性，电庇的变化对其阻值的影响很小，工作温度和极限电压都比 较高。温度系数和电压系数低. 缺点：承受的功率较小，一般是1/8-2w
常用电子元件封装大全

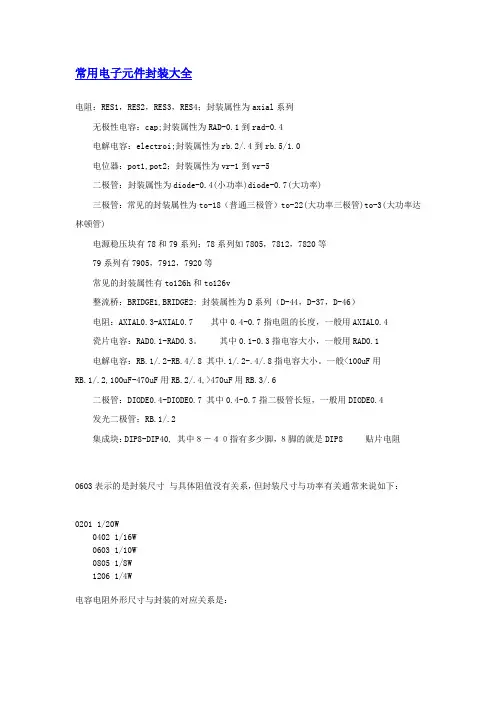

常用电子元件封装大全电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
