二、工程特点分析
1.1．防火墙是一个窗口工程，施工质量的好坏已成为瞩目的焦点，其 影响将是深远的。
1.2．防火墙由于高度高、墙身薄等原因，如一次性成形给传统的支撑 体系带来了很大的困难。 1.3．砼达到清水镜面的效果具有一定的难度。
三、施工流向及施工程序 1． 施工流向
从整体进度考虑先施工#3机然后施工#4机；待高压厂变及主变基础 （两基础内包括防火墙基础）施工结束后，再施工防火墙上部结构。
三检制度，做好每道工序的交接工作。地基验槽隐蔽工程经设计、总包
及监理验收合格后，才能进行下一道工序，并及时做好各项资料及书面
记录。 3、 严把材料关，对各类材料均应有出厂合格书或质保书，并按有关 规定取样复
验合格后才能使用，严禁使用不合格材料，焊工持证上岗； 4、 基坑开挖过程搭设临时斜道，供施工人员上下。加强排水，确保 基坑不积水。 5、 定位轴线，控制点应经常复测，便于及时发现问题。 6、 支模时应对轴线、基础边线、几何尺寸等进行技术复核，合格后 方可浇筑砼。 7、 浇筑砼时应安排人员值班，保证模板、钢筋不出现变形、松பைடு நூலகம்、 错位等现象，及时加固修整。 8、 严格执行各项会签制度和砼浇捣制度。 9、 工程技术资料做到同步、齐全、准确、工整。
3． 砼工程
3. 1砼采用商品混凝土。 3．2砼浇捣前，应对钢筋、预埋件、埋管、模板、钢筋保护层垫块进行 检查，模板内垃圾、淤泥、油污进行清理，并进行浇水湿润。 3．3砼浇捣时分层对称浇捣，每层不超过300mm，用振动棒振实，在振 捣上一层时，应插入下层约50mm，以消除层间接缝，振动棒操作时， 须做到快插慢拔，落点均匀。砼振捣在墙板两层钢筋间，严禁在模板与 钢筋之间振捣。 3．4砼浇捣在终凝前二次抹面，以闭合收水裂缝，砼浇捣10~12小时 后，对墙板进行养护，拆模后采用盖塑料薄膜或浇水养护，养护期不少 于7天。
浙江***发电厂工程 ＃3＃4机变压器基础及架构工程

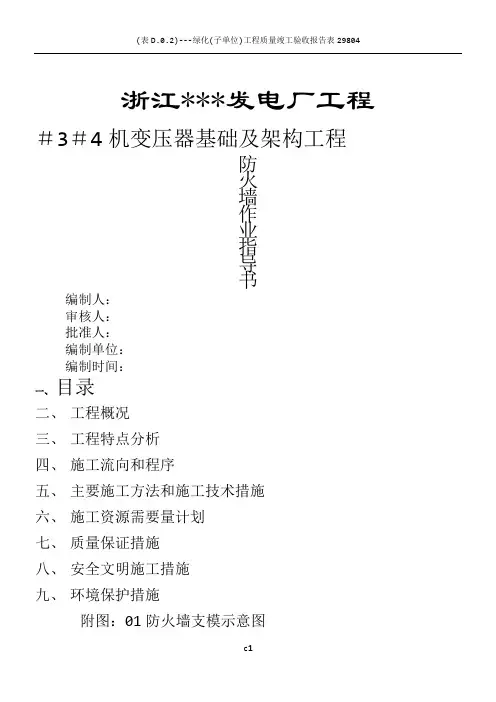

防 火 墙 作 业 指 导 书
编制人： 审核人： 批准人： 编制单位： 编制时间：
