制动器调整方法
制动器调整装置使用说明书
制动器调整装置使用说明书1、调试前的准备(1)关断电梯主电源，拆除曳引机抱闸接线端子所有外接线缆；(2)按信号名将本装置线缆分别连接至控制柜79、00、接地排及曳引机抱闸接线端子；(3)接通电梯主电源，确认79、00向本装置提供DC125V电压。
2、差值模式(1)将STATUS开关拨至“STATUS1”位置，并将清零开关向“CLR”位置拨动一次以进入本模式；(2)将BS开关拨至“LEFT”位置，打开左抱闸，数码管显示为左抱闸打开时间；(3)将BS开关拨至“RIGHT”位置，打开右抱闸，数码管显示为右抱闸打开时间；(4)将BS开关拨至中间位置，数码管显示为左侧减去右侧的差值时间；(5)完成上述操作后将清零开关拨向“CLR”位置，则装置恢复到准备状态；注意(1)本说明中抱闸打开时间指抱闸得电至微动开关动作之间的历时；(2)本装置所显示的时间为有符号十进制，单位为毫秒；(3)差值模式下，如果数码管显示左右两侧抱闸打开的差值时间在70ms以内，说明抱闸触点动作已满足同步性要求。
(4)差值模式下，每次动作后应停顿一段时间，以便抱闸内的电磁力完全释放，该等待时间的确认方法为同一侧相邻两次测试值相差不超过2毫秒。
（例：第一次使用该装置打开左侧抱闸，打开时间显示为280ms，等待数秒以后，再次使用该装置打开左侧抱闸，打开时间应显示为280±2ms。
如果显示的打开时间超出280±2ms范围，则应等待更长时间。
）3、间隙调节模式(1)将STATUS开关拨至“STATUS2”位置，并将清零开关向“CLR”位置拨动一次以进入本模式；(2)将BS开关拨至“LEFT”位置，全压打开左抱闸，持续120秒后自动切断电源输出；(3)将BS开关拨至“RIGHT”位置，全压打开右抱闸，持续120秒后自动切断电源输出。
4、故障代码列表5、其他注意事项(1)本说明中抱闸左右方向按曳引机相关说明；(2)本说明未尽内容按照各梯种安装、维护说明书。
电梯制动器间隙调整方法
电梯制动器间隙调整方法
1. 首先关闭电梯电源，确保电梯处于停止状态，并得到维修工程师的确认和授权。
2. 找到电梯制动器，在制动器上找到调整螺栓或螺母。
通常，制动器包括调整螺栓和制动器压盘螺母。
3. 使用适当的工具，逆时针松开调整螺栓或螺母，使制动器的间隙变大。
4. 运用手动力量，逐渐拉动和释放电梯，以检查制动器的调整情况。
确保制动器能够正常制动和释放，并且制动时没有异响或过度压紧的感觉。
5. 如果制动器间隙过大，需要顺时针转动调整螺栓或螺母，使制动器的间隙变小。
6. 在进行调整过程中，需要持续地测试和检查制动器的性能，直到达到设计要求的制动效果。
7. 调整完成后，再次关闭电梯电源，检查制动器的调整是否合适，并确保制动器的螺栓或螺母已被紧固固定。
8. 最后，重新启动电梯，并仔细观察制动器的表现，确保调整后的制动器能够正常工作。
如果发现问题，应立即停止使用，并联系维修工程师进行进一步的检查和调整。

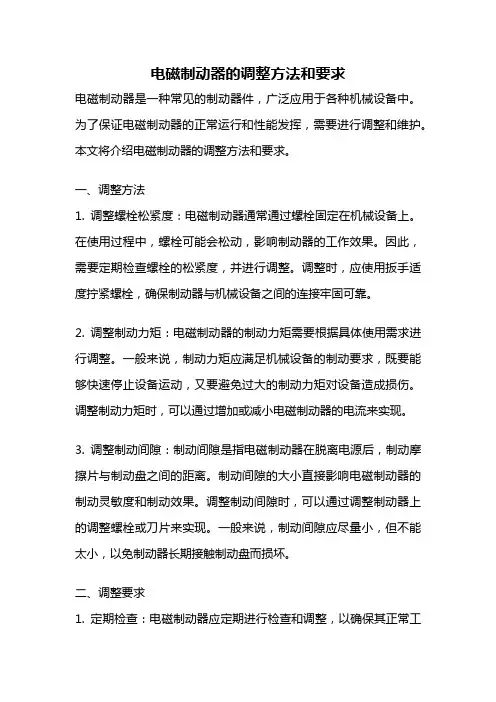

电磁制动器的调整方法和要求
电磁制动器的调整方法和要求电磁制动器是一种常见的制动器件，广泛应用于各种机械设备中。
为了保证电磁制动器的正常运行和性能发挥，需要进行调整和维护。
本文将介绍电磁制动器的调整方法和要求。
一、调整方法1. 调整螺栓松紧度：电磁制动器通常通过螺栓固定在机械设备上。
在使用过程中，螺栓可能会松动，影响制动器的工作效果。
因此，需要定期检查螺栓的松紧度，并进行调整。
调整时，应使用扳手适度拧紧螺栓，确保制动器与机械设备之间的连接牢固可靠。
2. 调整制动力矩：电磁制动器的制动力矩需要根据具体使用需求进行调整。
一般来说，制动力矩应满足机械设备的制动要求，既要能够快速停止设备运动，又要避免过大的制动力矩对设备造成损伤。
调整制动力矩时，可以通过增加或减小电磁制动器的电流来实现。
3. 调整制动间隙：制动间隙是指电磁制动器在脱离电源后，制动摩擦片与制动盘之间的距离。
制动间隙的大小直接影响电磁制动器的制动灵敏度和制动效果。
调整制动间隙时，可以通过调整制动器上的调整螺栓或刀片来实现。
一般来说，制动间隙应尽量小，但不能太小，以免制动器长期接触制动盘而损坏。
二、调整要求1. 定期检查：电磁制动器应定期进行检查和调整，以确保其正常工作。
检查时，应注意制动器的固定件、电源连接、制动片和制动盘的磨损情况等。
2. 维护清洁：电磁制动器在使用过程中，会因为灰尘、油污等物质的积累而影响其工作效果。
因此，应定期清洁电磁制动器，保持其表面干净。
3. 防止过热：电磁制动器在长时间工作时，会产生较大的热量。
为了避免过热对制动器的损坏，应注意制动器的散热性能。
可以通过增加散热片或安装风扇等方式来提高制动器的散热效果。
4. 注意安装位置：电磁制动器的安装位置也会影响其工作效果。
应选择通风良好、温度适宜的位置进行安装，避免受到外界环境的干扰。
5. 注意电源电压：电磁制动器的工作效果与电源电压密切相关。
应确保电源电压稳定，并符合电磁制动器的额定电压要求。
电磁制动器的调整方法和要求是保证其正常工作和性能发挥的重要保证。
天车制动器调整方法及注意事项
天车制动器调整方法及注意事项公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]天车制动器调整方法及注意事项：1.制动器上共有可调整位置三处，示意图上对应符号位A、B、C。
2.A为顶杆；B为主弹簧；C为制动器架调节螺丝。
3.顶杆的作用是保证液力推动器活塞有足够的行程。
当制动器打开时，如闸瓦张开距离过小、液力推动器行程过小，则调整顶杆，同时观察液力推动器活塞杆的伸出量，一般为3mm左右即可。
4.主弹簧的作用是保证制动器工作时能够产生足够的制动力。
当制动器工作时，如发现制动力不足，要立即调整主弹簧的压缩力，以便产生足够的制动力。
一般意义上的“调抱闸”，说的就是调整主弹簧，而不是调整顶杆。
5.制动器调节螺丝的作用是调节闸瓦与闸轮的间隙。
当更换制动器架、更换闸皮、更换闸轮时，如发现闸瓦与闸轮间隙过小，则要将盖螺丝退出几圈，同时要调整顶杆、主弹簧，保证闸瓦与闸轮有适当的间隙，一般为3mm。
在保证闸瓦与闸轮间隙适当的前提下，保证液力推动器行程适当、制动力适当。
注意：液力推动器必须保证有充足的油液行车行走速度V行车减速时间t行车正常减速距离L=*V*t行车抱闸的安全滑行距离行车动能W=*m*V*V行车抱闸后，在轨道上滑动,滑动摩擦力为F=m*g*μ行车抱闸的安全滑行距离S=W/F(一)大车运行机构的传动形式及组成大车运行机构的传动形式可分为两大类:一类为分别驱动形式(下图a)，另一类为集中驱动形式（下图b）。
分别驱动形式与集中驱动形式相比，其自重较轻，通用性好，便于安装和维修，运行性能不受吊重时桥架变形的影响，故目前在桥式起重机上获得广泛采用。
集中驱动形式只用于小起重量和小跨度的桥式起重机。
大车运行机构构成如下图所示，是由电动机、齿轮联轴器及传动轴、减速器、车轮组、制动器等构成。
由电动机经减速器传动所带动的车轮组称为主动车轮组，无电动机带动只起支承作用的独立车轮组称为从动车轮组。
当电动机通电后，常闭制动器打开，通过制动轮联轴器、传动轴、齿轮联轴器将转矩传人减速器内，经齿轮传动减速后传递给低速轴齿轮联轴器并带动车轮组中的车轮转动，在大车轮与轨道顶面间产生的附着力作用下，使大车主动轮沿大车轨道顶面滚动，带动整台起重机运行。
制动器的调整方法
制动器的调整方法制动器的调整方法主要是为了确保车辆制动系统的性能和安全性。
制动器的不良调整会导致制动性能下降、制动间隙过大或过小、制动失灵等问题，严重危害行车安全。
因此，定期对制动器进行调整是很有必要的。
下面，我们来看一下制动器的调整方法。
1. 调整制动踩踏高度：制动踩踏高度是指踩下制动踏板后，制动器实际开始作用的距离。
过大或过小的制动踩踏高度都会影响车辆的制动性能。
调整制动踩踏高度时，首先需要松开制动踏板底座上的调节螺钉，在踏板底座上找到踩踏高度调节螺栓，根据需要调整踏板高度，然后拧紧调节螺钉，确保制动踩踏高度符合要求。
2. 调整制动器间隙：制动器间隙是指踏板和制动器工作部件之间的间隙。
合适的制动器间隙可以保证制动性能，避免制动器持续摩擦导致过度发热。
调整制动器间隙时，需要先将制动踏板放到最高位置，然后松开制动器间隙调节螺栓，根据需要调整间隙大小，最后拧紧调节螺栓。
3. 调整制动片间隙：制动片间隙是指制动片与制动盘之间的间隙，过大或过小的间隙都会影响制动性能。
调整制动片间隙时，需要先将车辆抬起，轮子卸下，然后松开制动器固定螺栓，调整制动片间隙，最后固定螺栓。
4. 调整制动力矩：制动力矩是指制动器在工作时对轮子的制动力。
适当的制动力矩可以确保制动效果，并避免过度制动产生的损伤。
调整制动力矩时，需要先调整制动踏板的高度和间隙，然后进行试车，观察制动效果，根据需要调整制动力矩大小。
5. 替换制动片：如果制动片磨损严重，影响制动效果，就需要更换新的制动片。
更换制动片时，需要将车辆抬起，轮子卸下，拆卸制动器，取下旧制动片，清洁制动器工作部件，然后安装新的制动片，拧紧螺栓，最后进行试车，确保制动效果良好。
总的来说，调整制动器必须谨慎细致，不能马虎从事。
制动系统是车辆的安全保障，所以一定要确保制动器的调整完全符合要求，避免制动失灵或制动性能不佳的情况发生。
另外，尽量选择正规的汽车维修店或者专业技师来调整制动器，以确保调整的准确性和安全性。
板式制动器调整维护及注意事项
板式制动器调整维护及注意事项·制动器的调整需经培训过的专业人员进行操作。
工作原理：本制动器为通电松闸、断电后由弹簧施压制动的常闭瓦块式制动器。
由磁轭（1）、衔铁（2）、制动瓦（4）、松闸扳手（14）等构件组成。
制动器由2个独立的板式制动器组成，可分别独立产生制动作用。
当拧紧安装螺栓（5）时，制动弹簧的压紧力使制动瓦（4）对制动轮产生正压力和摩擦力，从而对制动轮产生制动力矩。
通电后，板式制动器两侧同时吸合，使衔铁（2）分别克服两边制动弹簧的压紧力，使制动瓦（4）解除对制动轮的正压力和摩擦力，从而使制动器松闸。
出厂时制动器已做调整，如在运输过程和安装调试过程中发生变化，制动器不能正常工作可按以下方法调整板式制动器结构图1 —磁轭2 —衔铁3 —制动靴4 —制动瓦5 —安装调节螺栓6 —外六方空心套管螺栓7 —制动器线盒8 —铭牌9 —制动弹簧调节螺栓10 —制动弹簧11 —消音垫调节螺栓12 —消声垫13 —六方松闸块14 —松闸扳手1制动间隙调整：如图2所示，出厂时调好的正常制动间隙A是0.4～0.5mm.首先逆时针旋动外六方空心套管螺栓（6），使之与机座脱离接触（如拧不动外六方空心套管螺栓，可先松动安装调节螺栓5）。
然后调整安装调整螺栓来调节制动间隙（四个螺栓均衡调节），把间隙A调整到0.4～0.5mm，并保证四周气隙均匀。
然后顺时针旋动外六方空心套管螺栓（6）,使之与机座顶紧。
通电后制动瓦与制动轮间隙应大于0.15mm，小于0.30mm，如间隙小于0.15mm，可适当加大制动间隙A。
调整后锁紧所有调整螺栓。
最后通电检查，如若气隙发生变化，按照上述方法继续调整。
注意：制动间隙，出厂时已做调整。
如现场调整不当会出现以下情况；(a).制动间隙过大，抱闸不动作，无法开闸。
(b).间隙过小，抱闸不动作，无法开闸。
(c)各种调节及固定螺栓必须紧固紧，否则会出现间隙变化或制动失效。
2 弹簧压力调整：如曳引机制动力矩不够，可顺时针微调调节螺栓（9），加大弹簧压力。
制动器维修调整
制动器维修调整1.电磁力的调整。
使制动器具有足够的松闸力，必须调整两个铁芯的间隙，其方法：1.1用扳手松开调节螺母部位的锁紧螺母，然而调整调节螺母的间隙至适当程度后，再拧紧锁紧螺母。
1.2粗调时两边的调节螺母先要向内拧动，使两个铁芯完全闭合，测量栓杆的外露长度并使其相等。
1.3粗调完毕，以一边的调节螺母先退出0.3mm作为已调好的位置，拧紧螺母不再变动，另一边仔细地退出调节螺母，使两边栓杆后退时总和为0.5～lmm，即两个铁芯的间隙为0．5～1mm。
栓杆后退量可用表具测量。
2.制动力矩的调整。
制动力矩是由弹簧作用产生，因此，须调整主弹簧的压缩量，其方法：2.1松开主弹簧锁紧螺母，将调节螺母拧紧，使弹簧长度缩短，增大弹力，制动力矩增大。
2.2松开主弹簧锁紧螺母，将调节螺母拧松，使弹簧长度增长，减小弹力，制动力矩减小。
2.3制动力矩调整完毕，应拧紧锁紧螺母。
其调整注意事项：2.3.1应使两边主弹簧长度相等，压缩量的调整应适当。
2.3.2满足轿厢升降时足够的制动力，迫使轿厢迅速停止运行，可靠地处于静止状态。
2.3.3制动力过大会造成制动过度，影响电梯的停层平稳性，应满足平滑迅速制动。
2.3.4制动力过小会使制动力矩不足，造成不能迅速停止，影响电梯的平层准确度，甚至会出现滑车或出现反平层现象。
2.3.5制动器的闸带安装使用，其初期磨损速度很快，待闸带与制动轮磨合后，磨损速度趋向缓慢。
当闸带磨损量增大，主弹簧亦随之伸长，从而制动力矩逐渐减小。
为保证制动力矩不变，且调整方便，宜在制动器安装调整完毕，将弹簧长度在双头螺杆上刻线作记号。
当闸带磨损使弹簧伸长后，可根据刻线将弹簧调整至原来的长度。
3.制动瓦与制动轮的间隙调整，通常为0．5～0．7mm，且在制动瓦与制动轮表面各部位间隙均匀，其方法为调整时用手动松闸装置松开制动瓦，此时两个铁芯闭合在一起，将上面两个螺钉旋进或旋出，用塞尺检查制动瓦和制动轮上、中、下三个位置的间隙应当均等。
附加制动器(ABS)调整
1.1 驱动链安全开关（DCS ）与附加制动器（ABS ）的调整4.1.15.5kw 、7.5kw 用驱动链安全开关（DCS ）的设定(驱动链型号#80-2，没有附加制动器时) (1) 向上运行扶梯停止后，调整开关，使微动开关与开关打板的位置如图4-2所示。
(2) 将固定凸轮拉杆与L 型托架的锁紧螺母松开，调整锁紧螺母，使凸轮上端与安装支架之间尺寸为39.5±0.5mm ，然后紧固。
(3) 确认开关打板与导向板的动作灵活性（可通过导向板调整螺栓调整导向板的松紧度，打板调整螺栓调整打板的松紧度）（4）按图4-4目视确认行程开关的中心线与开关打板的厚度方向的中心线在同一直线上。
(5) 拆下断链压块与垫圈（橡胶质），在开关打板比固定位置低40mm 的位置处确认开关动作（按图4-4）。
图4－2 5.5KW 、7.5KW （没有附加制动器时）主机用DCS 设定4.1.25.5kw 、7.5kw 和11kw 用驱动链安全开关（DCS ）的设定(有附加制动器时) (1) 扶梯停止后，调整开关，使微动开关与开关打板的位置如图4-3所示。
(2) 确认开关打板与导向板的动作灵活性（可通过导向板调整螺栓调整导向板的松紧度，打板调整螺栓调整打板的松紧度）(3) 按图4-4目视确认行程开关的中心线与开关打板的厚度方向的中心线在同一直线上。
(4) 拆下断链压块与垫圈（橡胶质），在开关打板比固定位置低40mm 的位置处确认开关动作（按图4-4）。
M10开关打板acAA驱动链驱动链轮凸轮打板调整螺栓导向板调整螺栓图4-3 5.5KW、7.5KW和11KW（有附加制动器时）主机用DCS设定图4-4 DCS动作确认4.1.3 附加制动器(ABS)调整要领 4.1.3.1 棘轮式附加制动器调整要领图4-5 棘轮式附加制动器棘轮部位图4-6 棘轮式附加制动器棘爪部位●棘轮式附加制动器棘轮部位的调整制动力由碟簧压力所决定，碟簧的压缩量在工厂已设好，现场无需调整。
FZD12制动器调整
FZD12制动器
32.安装工艺Fra bibliotekFZD12制动器
间隙检测位置
3
FZD12制动器
用21mm开口扳手调整隔套，配合螺栓，在如图所示的位置，调整间隙为 0.30～0.35mm，并用0.10mm的塞尺划过制动片与制动轮，是否轻松，如果 不是，需重新调整。 最后需要用0.10mm和0.15mm的塞尺划过微动开关的触点，0.10mm划过不 动作，0.15mm划过动作，如果不是，用8mm开口扳手调整。
3)制动器运行带闸？ ⅰ检查制动器间隙，需重新调整。
4)制动力矩不够？ ⅰ制动片已磨损，需更换。
5
1.FZD12制动器结构
FZD12制动器
FZD12制动器结构示意图
1
FZD12制动器
可调整隔套 制动片 动铁芯 静铁芯 可调整减振垫
2
FZD12制动器
2.安装工艺
所需工具：21mm开口扳手，8mm开口扳手，8mm内六角扳手，塞尺。
把制动器安装到机座上，用8件M10×110的螺栓固定。
3
2.安装工艺
4
2.安装工艺
FZD12制动器
注：不建议调整
调整减震
3
3.常见问题
FZD12制动器
1)制动器通电无法打开？ ⅰ检查电源是否可靠连接，保险丝是否烧毁； ⅱ线圈烧毁； ⅲ动静铁芯之间是否有异物； ⅳ由于调整不当，制动片已磨损变形，需更换。
2）制动器噪音大？ ⅰ制动器间隙变大，需要重新调整； ⅱ释放回路未接，或者已烧毁； ⅲ动铁芯释放不同步，需调整减震垫。
简述制动器调整步骤及注意事项
简述制动器调整步骤及注意事项
制动器调整是确保车辆制动性能正常的重要步骤，以下是一般制动器调整的步骤及注意事项：
1. 准备工作：将车辆停在平坦的地面上，拉起手刹，确保车辆处于安全状态。
然后，打开车轮上的轮毂盖，以便接近制动器。
2. 检查制动器：检查制动器的外观，确保没有明显的损坏或磨损。
检查刹车片的厚度，如有必要，更换磨损严重的刹车片。
3. 调整制动器：使用适当的工具，调整制动器的张紧度。
通常，可以通过旋转调整螺母来实现。
顺时针旋转螺母可增加张紧度，逆时针旋转则减小张紧度。
4. 测试制动器：在调整完制动器后，进行简短的测试以确保制动性能正常。
轻轻踩下制动踏板，检查制动效果是否良好，刹车片与制动盘之间是否有适当的接触。
5. 检查和调整其他车轮：重复以上步骤，对车辆的其他车轮进行制动器的检查和调整。
注意事项：
1. 安全第一：在进行制动器调整时，始终确保车辆处于安全状态，避免意外发生。
2. 适当的工具：使用适当的工具和设备来进行调整，以确保操作的准确性和安全性。
3. 定期检查：定期检查制动器是保持车辆安全的重要措施。
根据车辆制造商的建议，按照规定的时间间隔进行检查和调整。
4. 专业帮助：如果你对制动器调整不确定或不熟悉，最好咨询专业的汽车技师或维修人员的帮助。
请注意，以上步骤和注意事项提供了一般的指导，具体的制动器调整步骤可能因车辆型号和制造商而有所不同。
在进行任何车辆维护或修理操作之前，请参考车辆的用户手册或咨询专业人士以获取准确的信息和指导。
调整制动器的方法
调整制动器的方法
调整制动器的方法包括以下几个步骤：
1. 停车：停车时，将车辆停在平坦、安全的地方，并拉起手刹。
2. 获取访问制动器的位置：制动器通常位于车辆轮轴旁边。
根据车型和制动器类型的不同，可能需要移除轮胎或者进入车辆底盘以便接近制动器。
3. 调整制动器松紧度：制动器通常有一个调节螺钉，可以调整制动器的松紧度。
通过转动螺钉，可以增加或减少制动器的松紧程度。
一般来说，顺时针旋转螺钉可以增加松紧度，逆时针旋转则会减小松紧度。
4. 检查制动器分量：调整松紧度之后，需要检查制动器的分量是否合适。
合适的分量应该能够平稳地刹车，同时不会出现过于松散或过于紧绷的情况。
如果需要，可以继续微调螺钉来获得最佳的制动效果。
5. 清洁制动器：在调整制动器之前，可以先清洁制动器以便更好地工作。
使用制动清洁剂或者清水清洗制动器，并确保制动器表面没有油脂或者灰尘。
请注意，制动器的调整过程最好由专业技术人员完成，以确保安全和正确性。
如果您不确定如何调整制动器，建议咨询汽车维修专业人员的建议。
制动器的调整
将已打开的制动器与安装支架用螺栓连 接好，然后整体平稳地移入安装位置， 请注意制动器油口是否在液压管路一侧 （制动器一般成对安装，两油口对称布 置），并用螺栓与过渡连板连结好。然 后使制动器闭合抱住车轮。检查安装位 置是否正确，如不正确在安装支架与过 渡连板之间用调整垫进行调整。
过渡连板在 安装时焊接
14
3.行程开关的调整
开关摇臂
紧定螺钉 撞杆
使制动器处于闭合状态，拧松摇臂的紧定螺钉，开关臂位置，使转臂滚筒与限位开关 撞杆斜面相接触，然后释拧紧转臂的紧定螺钉；释放制动器，使开关触点能在瓦块达 额定退距时发出信号；多次重复制动器的闭合、释放动作，至开关信号稳定后，紧固 限位开关顶杆锁紧螺母。
注意:制动器开闸过程中行程开关的摇臂摆动15°角，限位开关即有信号反馈，禁止摇臂摆动角度过大否则 将有可能损坏行程开关。
⑷ 驱动压力调整。 ⑸ 压力继电器调整。
警告：在对制动器进行任何调整前，应确保被制动机构不 会意外转动导致事故发生！
12
1.退距(油缸行程)大小的调整
X
a.使制动器处在闭合状态，目测Ｘ值 是否符合下表的规定。
方轴
规格
对应的X(mm)
YLZ25-□
10-0.5
YLZ40-□ 背紧螺母 YLZ63-□
2制原理图
注意：如配套使用我公司液压站,其液压原理图及电气控制原理图如上所示。 3
主要特点和应用
1.应 用
YLZ型液压式轮边制动器，可广泛用于各种室外起重、 装卸、建筑机械工作状态下的防风制动及非工作状态下的辅 助防风制动。
2.主要特点:
■常闭式设计,安全可靠; 碟簧施力制动,液压站集中驱动放 ■具有良好的制动性能和防风(维持)制动效果，并可实施动 态紧急制动。 ■采用复合材料制成的摩擦衬垫与轮缘侧面形成摩擦副，且 对水和海水介质不敏感；而不是钢对钢摩擦，所以具有非常 稳定的摩擦性能。 ■一台车上可设置多台轮边制动器(4~20台)，可使整机具有 较高的抗台风能力。 ■设置有限位开关，可进行联锁保护。 ■防腐型设计，具有较好的抗盐雾腐蚀性能。
塔吊制动器的调整及日常维护
塔吊制动器的调整及日常维护
一、调整
1、松开螺母3和螺母5，顺时针旋转螺母4，使制动片和制动轮贴合。
2、顺时针旋转螺杆4使推动器升起高度H1为15mm，锁紧螺母3和5，H1指调整后与调整前推动器的高差/
3、通过旋转螺母2使弹簧长度在刻度范围变化来改变制动力矩。
二、油液
1、推动器出厂使用的油液为DB25变压器油。
三、日常维护
1、当H1小于10mm时，应重复调整中的第二条，使H1为15mm.
2、当制动片磨损到厚度不足6mm时，必须更换。
3、每三个月检查一次制动器油液，不够时应添加。
4、每周对铰接点用40#或50#进行润滑。
天车制动器调整方法及注意事项
天车制动器调整方法及注意事项公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]天车制动器调整方法及注意事项：1.制动器上共有可调整位置三处，示意图上对应符号位A、B、C。
2.A为顶杆；B为主弹簧；C为制动器架调节螺丝。
3.顶杆的作用是保证液力推动器活塞有足够的行程。
当制动器打开时，如闸瓦张开距离过小、液力推动器行程过小，则调整顶杆，同时观察液力推动器活塞杆的伸出量，一般为3mm左右即可。
4.主弹簧的作用是保证制动器工作时能够产生足够的制动力。
当制动器工作时，如发现制动力不足，要立即调整主弹簧的压缩力，以便产生足够的制动力。
一般意义上的“调抱闸”，说的就是调整主弹簧，而不是调整顶杆。
5.制动器调节螺丝的作用是调节闸瓦与闸轮的间隙。
当更换制动器架、更换闸皮、更换闸轮时，如发现闸瓦与闸轮间隙过小，则要将盖螺丝退出几圈，同时要调整顶杆、主弹簧，保证闸瓦与闸轮有适当的间隙，一般为3mm。
在保证闸瓦与闸轮间隙适当的前提下，保证液力推动器行程适当、制动力适当。
注意：液力推动器必须保证有充足的油液行车行走速度V行车减速时间t行车正常减速距离L=*V*t行车抱闸的安全滑行距离行车动能W=*m*V*V行车抱闸后，在轨道上滑动,滑动摩擦力为F=m*g*μ行车抱闸的安全滑行距离S=W/F(一)大车运行机构的传动形式及组成大车运行机构的传动形式可分为两大类:一类为分别驱动形式(下图a)，另一类为集中驱动形式（下图b）。
分别驱动形式与集中驱动形式相比，其自重较轻，通用性好，便于安装和维修，运行性能不受吊重时桥架变形的影响，故目前在桥式起重机上获得广泛采用。
集中驱动形式只用于小起重量和小跨度的桥式起重机。
大车运行机构构成如下图所示，是由电动机、齿轮联轴器及传动轴、减速器、车轮组、制动器等构成。
由电动机经减速器传动所带动的车轮组称为主动车轮组，无电动机带动只起支承作用的独立车轮组称为从动车轮组。
当电动机通电后，常闭制动器打开，通过制动轮联轴器、传动轴、齿轮联轴器将转矩传人减速器内，经齿轮传动减速后传递给低速轴齿轮联轴器并带动车轮组中的车轮转动，在大车轮与轨道顶面间产生的附着力作用下，使大车主动轮沿大车轨道顶面滚动，带动整台起重机运行。
SEW 电机制动器气隙调整方法
说明：描述SEW电机制动器调整方法及过程。 内容： 工具准备:10mm及8mm扳手各一把,中号平口螺丝刀一把,外卡 卡簧钳一把,塞尺一套。 1.设备拉闸并上锁。 2.使用8mm扳手拆下电机风扇保护罩 。
图1
3.使用外卡簧钳取下风扇轴后端的卡簧。
4.使用中号平口螺丝刀轻轻地沿风扇一周向上撬，慢慢地 拆下风扇，小心用力，以免损坏风扇！ 5.使用平口螺丝刀向外挑拆下制动器的防尘圈，小心不要 损坏防尘圈。 6. 使用塞尺测量当前的制动器的气隙并记录，圆周方向至 少测量三点（图1）。 7. 根据电机的型号决定气隙的大小，参见《disk brakes documentation.pdf》，图2是电机制动器BE2B的气隙 调整范围，建议取最小值与最大值的中间值调整。 8.使用塞尺和10mm扳手，拧紧或松开三个紧固螺母，细心 调整，直到调到所需的气隙，记录调整值（图3） 。 9.调整手动操作柄释放的间隙，使用塞尺和8mm扳手调整 间隙到1.5-2.0mm之间（图4）。 10.使用平口螺丝刀装回制动器的防尘圈，同样小心不要损 坏防尘圈。 11. 重新装回风扇。 12. 使用卡簧钳重新装回卡簧。 13. 使用8mm扳手重新装回风扇保护罩。 14.设备开锁并合闸。 15.手动操作确认制动器动作正常。 16.设备试运行确认制动器工作正常。
注意：气隙必须要调整 均匀，调整后必须要复 核检查气隙是否均匀， 直到气隙均匀为止。 注这儿测量才能得到 正确测量值。
图2
图3
图4
电力液压块式制动器说明及调整标准
电力液压块式制动器说明及调整标准一、结构及工作原理1、电力液压块式制动器由制动架和相匹配的电力液压推动器两大部分组成，当通电时，电力液压推动器动作，其推杆迅速升起，并通过杠杆作用把制动瓦打开（松闸）；当断电时，电力液压推动器的推杆在制动弹簧力的作用下，迅速下降，并通过杠杆作用把制动瓦合拢（抱闸）二、制动器的安装与调整：1、准备1.1抱闸的安装由维修人员负责，调整由生产车间设备技术人员负责，岗位人员监护；1.2开具制动器安装调整作业票；1.3停机、断电、打零位、挂牌、上锁；1.4解下电机防尘罩并放置妥当（根据现场情况联系电工接拆电）2、安装2.1 安装前的检查：2.1.1 检查制动器在运输或储存过程中是否有损坏或缺件。
2.1.2 检查制动器表面是否清洁，若有油污或其他赃物，应彻底清除干净。
2.2 安装：2.2.1 根据制动器在主机的安装位置，确定出制动器的维修、调整空间较大或较方便的一侧。
如果瓦块随位调整装置13和退距均等装置16不在维修空间一侧时，可将其卸下装在同侧2.2.2纵装：首先旋转弹簧拉杆6，使制动弹簧力达到最小值，然后转动拉杆10撑开两制动臂，再将制动器套装在制动轮上。
2.2.3 横装：当制动轮已安装在电机或其他机件之间时，首先卸下螺栓14背面的螺母，使其与退距均等装置16脱离，然后打出销轴15，将制动臂11向上掀起，从侧面装到制动轮上，安装好以后再将以上卸掉的零件重新装上。
2.2.4 安装后，应对制动器的各个性能进行检验。
3、制动器调整：3.1 推动器工作行程的调整：首先将弹簧力释放到最小值，然后旋转拉杆10，使制动器处于闭合状态，继续旋转，这时推动器推杆慢慢升起，当升起高度H达到规定尺寸（一般10-15mm）时，即完成调整。
随着闸皮的磨损，H值逐渐减小，当减到最小值H min（一般5mm）时，需及时按以上方法重新调整，否则失去制动作用。
3.2 瓦块随位的调整：在制动器处于抱闸状态时，旋转瓦块随位调整装置13中的螺栓，使其顶端与制动瓦筋板轻轻接触，并锁紧螺母。
西姆制动器调整安装方案
调整制动器的处理方案配合人员：行车司机1人、钳工1人、监护1人工具：内六角扳手1套、活动扳手6寸1把制动器刹车片调整步骤及内容：1、安全注意：司机不能操作行车，最好直接断电。
如果是一个制动器必须先把吊钩放到地面或固定卷筒，以免手动打开制动器吊钩掉落发生事故；双制动器一个个处理，就不需要固定吊钩及卷筒。
（图为整体法国西姆制动器结构）2、制动器的制动力矩调整（弹簧力）是否合适，是否达到80%-100%的制动力矩。
（如图看铜片上方的数值是不是在总力矩值的80%-100%之间）如不在范围内请直接旋转力矩上的螺栓2.59，顺时针力矩增大，逆时针力矩减小（见图1）。
图 13、旋出锁紧装置中的固定螺栓25.32（见右图）用内六角扳手将螺栓25.32旋出。
4、液压推杆的补偿行程是否在15～25mm内（抱闸状态推杆X部分有否露出15～25mm行程）。
（如图）如不在范围内请直接旋转拉杆的退距松紧螺母25.3来调整（见图1）。
（前提是旋出锁紧装置中的固定螺栓25.32）5、检查所有固定卷筒和吊钩的约束，让司机一档上升或下降操作吊钩，调整者看制动盘或制动轮与闸瓦的间隙是否均等，间隙的大小是否符合要求（0.8～1.2mm）。
（如左图）如制动盘与闸瓦的两边间隙不等，看右图调整平衡杠杆螺栓33.9，调整后锁紧锁母33.91。
（见右图）6、安装好锁紧装置中的固定螺栓25.32（见图1）用内六角扳手将螺栓25.32旋入紧固。
检查所有的锁紧螺母、底脚螺栓是否全部拧紧。
注：制动衬垫的有效磨材厚度小于3mm时，应及时更换；制动器使用频繁时，应每天进行一次检查和调整。
如遇到吊着重物但电气失灵不能降落物件时，可以手动间歇松开制动器慢慢下降物件。
打开手闸方式：只要把松闸手柄向推动器方向旋转即可，使偏心轮朝下。
（如图）制动器工作原理示意图X为液压推动器的补偿行程2和2’为杠杆的支点及制动力矩的拉力点制动器打开和抱闸原理：黑色箭头为制动器的打开过程：说明：当液压推动器上升，1与1’点上升，通过支点2和2’使3与3’及4’下降，来实现制动器抱闸打开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一：调整好制动臂的位置，注意：
1. 顶杆螺栓2与制动器的顶杆应对正无偏斜。
2. 抱闸臂与箱体的两侧间隙应均匀不相碰。
二：将锁紧螺母4锁紧，再将压紧螺母5顺时针转动压紧弹簧使距离L=
30/45mm （MCG200 为30mm ；MCG150 为45mm ）；
三：预调抱闸间隙：用手按住制动器的顶杆, 再用另一只手旋转顶杆螺栓2使其与制动器的顶杆的间隙在1-1.5mm之间；同样的方法调整另一边；
四：按要求（DC110的制动器为DC88-90V；AC220的制动器为AC220V）接入电源打开抱闸，使抱闸轮能自由转动；
五：使曳引机分别正向、反向转动,然后点动制动器的开关,观察变频器的电流值在制动瞬间时，其制动电流是否为额定电流的2倍，再根据实际值的大小相应调整压紧螺母5；
六：调整好力矩后锁紧两边的锁紧螺母6；
七：在抱闸打开曳引机运转的情况下，逆时针慢慢旋转顶杆螺栓2，同时仔细听辨，直到抱闸皮与抱闸轮正好轻微相碰时，再顺时针慢慢旋转顶杆螺栓2约90-120度,然后锁紧顶杆锁紧螺母3；
八：用同样的方法调好另一边的间隙并锁紧螺母；
九：观察两制动臂开闸闭合时的快慢统一性，当开闸时一侧慢另一侧快时，在保证制动力矩足够的情况下，慢的一侧应减小压力；反之，快的一侧应增加压力。
边调整边观察，直到同步。
合闸时，一侧快另一侧慢，慢的一侧应增加压力，快的一侧应减小压力，直到同步；
十：在抱闸打开曳引机运转的情况下，最终确认制动力矩和抱闸间隙适当及开合闸同步性。
