广联达图形算量常见问题总结

广联达图形算量软件常见问题汇总

广联达图形算量软件常见问题汇总广联达图形算量软件是一款应用于建筑行业的工具，用于计算建筑材料的用量和成本、生成图形模型等。

在使用该软件的过程中，可能会遇到一些常见问题，下面对这些问题进行汇总。

1. 错误提示1.1. 获取许可证错误该错误提示通常出现在软件未能成功启动或新安装后启动软件时。

解决方法是检查许可证文件是否正确、或者是否需要更新许可证文件。

1.2. 断开软件服务连接该错误提示通常出现在软件启动后，但突然断开了软件服务连接。

解决方法是检查网络连接是否正常、或者获取新的许可证文件。

1.3. 空间不足该错误提示通常出现在计算大型模型时，可能是因为硬盘空间不足。

解决方法是释放磁盘空间、或升级硬盘。

1.4. 执行错误该错误提示可能是因为软件本身的问题或管理员权限不足。

解决方法是升级软件版本、或获取管理员权限。

2. 计算模型问题2.1. 模型无法正常生成该问题通常出现在输入的参数或数据有误。

解决方法是重新检查输入参数和数据的正确性，或者联系软件协作者。

2.2. 模型没有精度该问题通常出现在模型数据的精度不够，导致计算结果不准确。

解决方法是重新调整计算参数，或者提高模型数据的精度。

2.3. 模型计算速度慢该问题通常出现在计算复杂模型时，导致计算速度变慢。

解决方法是优化计算方法和算法、或者升级计算机配置。

3. 数据管理问题3.1. 数据丢失或损坏该问题通常出现在软件更新或计算过程中发生的异常情况。

解决方法是通过备份或其他方法恢复数据，或者联系软件协作者。

3.2. 数据备份和恢复问题该问题通常出现在备份和恢复过程中出现的错误。

解决方法是检查备份和恢复的操作步骤和方法是否正确，或者询问软件协作者。

3.3. 数据共享和权限问题该问题通常是因为数据共享和权限设置不当。

解决方法是重新设置数据共享和权限，或者联系软件协作者。

4. 其他问题4.1. 软件界面和使用方法问题该问题通常是因为用户对软件界面和使用方法不熟悉。

广联达软件常见问题详解（图形篇）

广联达软件常见问题详解（图形篇）二. GCL2008土建问：GCL2008工程做完了，发现计算规则错误了怎么修改？答：在菜单栏【工程】--【导出gcl工程】，重新选择工程的计算规则，然后点击【下一步】另存工程。

问：我的工程中基础梁下面有垫层，垫层画图太麻烦了，在GCL2008中有没有快速的布置方法？答：基础梁可以定义成条基，定义条基单元，顶为基础梁单元底为基础梁的垫层单元，分别输入定额计算。

问：在GCL2008中回填土怎么计算？答：基础层绘制土方构件，然后切换到表格输入页面，套用回填土定额子目，代码选择HTTTJ<回填土体积>，选择代码时，首先要把楼层选择为全部楼层,如果工程中有地下室部分，地下室要画上建筑面积，回填土才能计算正确。

在这里计算的回填土不包含房心回填土，那么房心回填土如何计算呢？我们可以在房间中定义：使用“地面积*房心回填厚度”计算！问：GCL2008中变截面的梁如何处理？答：梁截面不同要分开定义,分别画到图上，定义构件时建议把截面尺寸放在名称上，例如KL-1 300*400、KL-1 250*400 问：在GCL2008中，有一个梁KL300*500跨越了两层，在一层有300高；在上一层有200高怎么处理？答：1.将这根梁分成两部分画图,KL-1 300*300、QL-2 300*200绘制到首层和二层,首层定义框架梁，二层要定义圈梁，圈梁只计算两侧的模板，这样模板面积才能计算正确。

问：我在GCL2008中画了一个分层板，为什么装修没有计算？答：图形中的分层板对装修的影响和板的画的分层位置有关，软件计算墙面装修高度计算到分层一板下，装修计算时分层二上的板是不考虑的。

遇到这种情况我们可以按照下面的方法设置1）沿分层2板设置虚墙，分别定义房间1、房间2。

2）在房间1中地面装修的工程量=地面积*2，天棚装修的工程量=天棚抹灰面积*2问：坡屋顶顶板厚度不一样怎么办？答：整体画好斜板后，没法分割，所以不能定义斜板后分割。

广联达图形算量百问百答

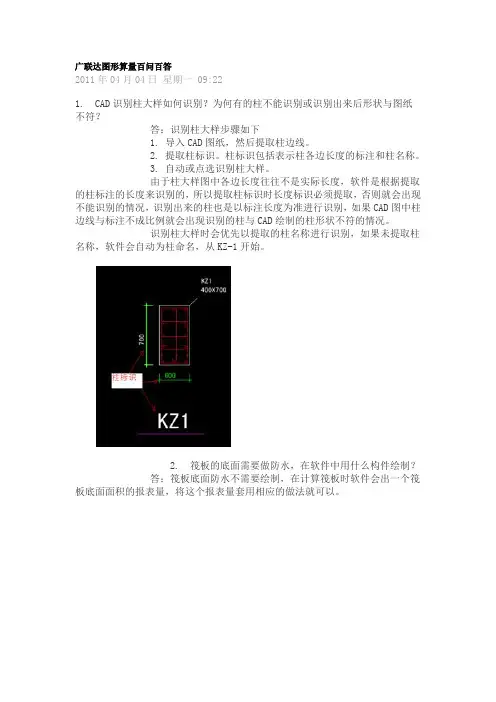

广联达图形算量百问百答2011年04月04日星期一 09:221. CAD识别柱大样如何识别？为何有的柱不能识别或识别出来后形状与图纸不符？答：识别柱大样步骤如下1. 导入CAD图纸，然后提取柱边线。

2. 提取柱标识。

柱标识包括表示柱各边长度的标注和柱名称。

3. 自动或点选识别柱大样。

由于柱大样图中各边长度往往不是实际长度，软件是根据提取的柱标注的长度来识别的，所以提取柱标识时长度标识必须提取，否则就会出现不能识别的情况，识别出来的柱也是以标注长度为准进行识别，如果CAD图中柱边线与标注不成比例就会出现识别的柱与CAD绘制的柱形状不符的情况。

识别柱大样时会优先以提取的柱名称进行识别，如果未提取柱名称，软件会自动为柱命名，从KZ-1开始。

2. 筏板的底面需要做防水，在软件中用什么构件绘制？答：筏板底面防水不需要绘制，在计算筏板时软件会出一个筏板底面面积的报表量，将这个报表量套用相应的做法就可以。

3. 基础梁加腋如何绘制？答：基础梁和梁构件都有设置梁加腋功能，直接设置加腋即可。

其中梁加腋设置后在梁下表面生成，基础梁加腋后在基础梁上表面生成。

设置单跨加腋用于单个梁设置加腋，设置多梁加腋用于多个梁图元一起设置加腋，软件会自动判断柱、墙、梁等支座生成腋。

4. 识别CAD图通用过程是什么？各构件识别有何联系？答：大部分构件的识别都是提取边线提取标识自动（点选、框选）识别这样一个过程，如识别柱、识别梁、识别独立基础、识别桩承台、识别桩、识别柱大样、识别轴网（识别轴网时提取轴线对应其他构件的提取边线）。

识别墙时提取墙边线后不用提取墙标识，而是读取墙厚并给墙命名，然后是自动（点选、框选）识别墙识别门窗洞时应先识别或绘制上墙，然后识别门窗表或建立门窗构件，再提取门窗标识，最后是识别门窗洞CAD构件图元识别完成后此时构件并没有做法，不要忘记给各构件套用做法。

5. 同一个工程中同一个外墙构件，为何有的能出外墙外侧、内侧钢丝网片，有的只出外墙外侧钢丝网片？答：外墙的外侧和内侧是根据外墙围成的最大封闭区域来判断的，封闭区域内算外墙内侧，封闭区域外算外墙外侧。

广联达常见问题

常见问题手册目录第一部分：计价软件常见问题67 p1-p8第二部分：图形软件常见问题49 p8-p18 第三部分：钢筋软件常见问题40 p18-p32 第四部分：旧软件常见问题13 p24-p29 第五部分：加密锁常见问题 4 p29-p32第一部分：计价常见问题1、清单计价和定额计价怎么修改工程类别？清单计价：单价构成下面的费率切换按钮；定额计价：费用汇总界面的取费设置2、怎么修改清单计价和定额计价的小数位数？清单计价：预算书设置-清单工程量精度；定额计价：只能在报表界面修改。

选中报表，依次点击右键报表设计——选中要修改的单元格——右键设置单元格格式——格式，修改小数位数即可，退出保存设计3、07清单建好的工程，如果想转换成08清单怎么做？新建08清单的工程，2份工程同时打开，复制粘贴即可。

4、超高降效和垂直运输费的记取土建和装饰的如何操作？工日数如何找？土建的超高和垂运需要用户自己手输；装饰的超高，在分部分项界面直接点击超高降效的按钮修改降效层高/檐高即可；垂运直接在措施项目输入与超高降效对应的垂直运输高度相同定额号即可。

5、单项工程费汇总表是空的？（项目中的报表）项目管理界面软件默认是严格的三级管理。

先新建项目管理，再新建单项工程，再直接新建单位工程6、工料机和综合单价法怎么切换？新建工程，依次点击导入导出-导入单位工程7、打开别人做好的工程的时候提示没有注册08清单？如何注册08清单当前使用的锁没有注册08清单。

帮助-注册-输入注册码8.单价里面没有包含主材的原因？正常情况下单价里不包含主材价格，如果想加入，可以在报表设计中加上。

9、清单转定额总造价不相等？取费的费率是否一样；是否调整过价差，按市场价组价的话，是否删除了人材机价差行10、两份预算怎么合并？导入导出-导入单位工程11、现浇转商品混凝土？批量换算-自定义换算-现浇转商混12、项目工程中，设备费记取重复修改单价构成文件，将材料费中的计算基数中的设备费去掉即可13、清单的各专业的人材机怎么体现？在报表界面，载入报表，选择"取费数据汇总表.RPT"，载入即可14、完全单价费用模板怎么设计?将设计好的模板发送给用户即可15、项目管理没有收藏功能了？"B，把C:\Documents and Settings\用户登录名\Application Data\Grandsoft里面的GBQ4.0文件夹删掉"16、GBQ4.0定额模式中，08定额按照市场价组价和不按照市场价组价的操作？软件默认按预算价组价，若修改为按市场价组价，操作如下：1）点击预算书设置，勾选按市场价组价2）切换到费用汇总界面，将造价调整下的人材机价差一行删除即可17．外地的4.0怎么处理？一台电脑只能安装一个地区的程序18．4.0的安装专业的垂直运输费记取到措施界面应该怎么操作依次点击工具栏中的安装费用，在弹出的窗口中，双击类型对应的单元格，点击三个点按钮，在弹出的编辑费用项的窗口中选中措施项，指定具体位置即可19．在预算书中，只显示部分内容，在报表中显示全部？点击预算书三个字，选中整个项目即可20．升级最新的程序后出现未知错误，系统无法启动安装最新的加密锁驱动157版本即可21．自动计算措施提示报错？工程中有借用了其它定额库，换过锁，现在的锁没有该定额库22．在查询定额的时候查看到单价与定额本不一致？最新版本机械是定额本的价格。

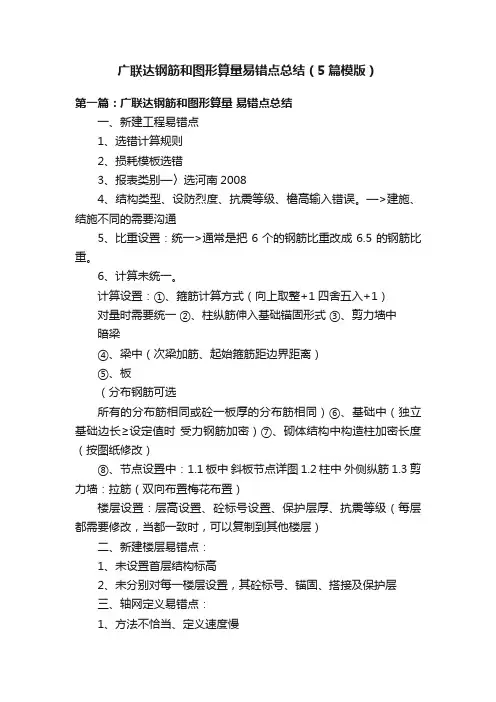

广联达钢筋和图形算量易错点总结（5篇模版）

广联达钢筋和图形算量易错点总结（5篇模版）第一篇：广联达钢筋和图形算量易错点总结一、新建工程易错点1、选错计算规则2、损耗模板选错3、报表类别—〉选河南20084、结构类型、设防烈度、抗震等级、檐高输入错误。

—>建施、结施不同的需要沟通5、比重设置：统一>通常是把6个的钢筋比重改成6.5的钢筋比重。

6、计算未统一。

计算设置：①、箍筋计算方式（向上取整+1四舍五入+1）对量时需要统一②、柱纵筋伸入基础锚固形式③、剪力墙中暗梁④、梁中（次梁加筋、起始箍筋距边界距离）⑤、板（分布钢筋可选所有的分布筋相同或砼一板厚的分布筋相同）⑥、基础中（独立基础边长≥设定值时受力钢筋加密）⑦、砌体结构中构造柱加密长度（按图纸修改）⑧、节点设置中：1.1板中斜板节点详图1.2柱中外侧纵筋1.3剪力墙：拉筋（双向布置梅花布置）楼层设置：层高设置、砼标号设置、保护层厚、抗震等级（每层都需要修改，当都一致时，可以复制到其他楼层）二、新建楼层易错点：1、未设置首层结构标高2、未分别对每一楼层设置，其砼标号、锚固、搭接及保护层三、轴网定义易错点：1、方法不恰当、定义速度慢2、误输入轴间距、且不知道核查3、思考：轴网定义错误之后，如何弥补？四、柱操作易错点：1、柱定义技巧不能灵活运用（用柱表？还是一根一根定义?）2、异性截面柱定义时，不知道网格间距能灵活输入。

3、不知道“全部纵筋”、“脚筋”、“B边一侧中部筋”的关系4、忘记输入箍筋支数5、画柱常用按钮：F3F4Ctrl+左键查改标注单对齐移动旋转镜像复制等等6、对图纸整体把握上有欠缺、忽视偏心柱7、忽略对边角柱的判断8、思考：柱子如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？五、剪力墙、暗柱操作易错点：1、暗柱的定义不能灵活应用参数输入法与异性截面输入法2、剪力墙定义时，忽略“（2）10@200中”“（2）”的问题3、画剪力墙时要覆盖暗柱的问题，剪力墙与暗柱的位置关系4、画剪力墙时墙体的偏心问题，注意单对齐功能的应用5、对图纸整体把握上有欠缺、忽视偏心墙6、思考：剪力墙（暗柱）如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？六、梁操作易错点：1、反建构件时，用了不同截面的反建，造成混乱。

★¤广联达算量软件常见问题记录

1、如何查看算量工程文件的版本号？答：首先确保电脑中安装了钢筋对量或图形对量软件，确认无误后，对着要查看的工程点击鼠标右键，选择右键菜单中的“广联达工程基本信息”得到的结果如下：2、这个地方钢筋需要隔一布一但是/输入进去，回车会报错，怎么解决？答：输进去报错，那就说明不支持，不支持的话就按1种去输入，输完以后计算退出在计算结果中添加另一种钢筋，把原钢筋的根数减半，最后锁定这个构件就可以了。

3、启动软件报错，提示“没有检测到广联达授权服务”，暂无截图答：加密锁驱动没有正确安装导致的问题，需要安装高版本的加密锁驱动，建议安装最新的230版本加密锁驱动。

4、网络很正常，所有电脑的加密锁驱动也都是装的同样地版本，网络锁主机的服务器也是启动了得，但是就有些客户机电脑就是检测不到加密锁，这是怎么回事？答：是因为客户机上的windows防火墙没有关闭，进入电脑的控制面板中关闭就好了。

小知识：如果客户机加密锁设置程序选择的是“自动查找主机”，那就必须把客户机、网络锁主机的windows自带的防火墙关闭，否则就要指定网络锁主机的IP。

5、外墙装修怎么没有考虑室外地坪呀？答：基础层没有画墙，没有画构件。

6、这里改不了什么原因啊？答：这说明这一跨中出现了2个或多个小跨，你去下面的表格里看看就明白了，要去原位标注的表格里面去改。

7、打开2013土建工程，提示“这是一个新版规则10.1.1.528做的工程”，打不开是怎么回事？答：原因是江西的规则做过更新，升过一次级，去服务新干线上重新下一个2013土建算量安装一下即可。

8、组合到阳台里面的现浇板，为什么在查看现浇板的量的时候还能看到，这不是重算了吗？这量怎么提？答：软件其实已经提供了方便提量的功能，包括使用“分类查看工程量”和“查看报表”两个方法提量，界面上都有一个“隐藏房间、组合构件明细”的功能，操作一下就可以了。

9、为什么我的电脑每次使用的时候都要重新安装一下加密锁驱动才能使用打得开广联达软件？而且只要一重启电脑就又不行了。

广联达图形软件中遇到的报错全解

1.钢筋工程导入图形软件报错提示：键[***]对应节点已存在。

【解决方案】程序内部原因是图形算量工程中与钢筋互导的数据文件错误(在导入构件选择列表就可以看出)；一般与工程升级有关计算规则中保存的与钢筋互导的字典表升级失败。

具体操作方法：解决的方法主要有两个，导出GCL和合并工程。

打开问题工程使用【导出GCL工程】功能，将工程重新导出。

导出的目的是替换了升级失败的规则字典文件，因此不需要重新选择规则和库，直接按照程序默认的提示操作即可。

合并工程的目的也是更新一下规则，需要新建一个与问题工程相同版本和规则的图形工程。

2.图形算量软件打开进度条到1/3时，软件自动关闭或是屏幕灰显或是如图所示报错，但是工程在其他电脑上可以正常打开。

【解决方案】a.调硬件加速：XP系统右键属性设置高级疑难解答将硬件加速调为无；b.在调硬件加速还打不开的时候，原因是因为在安装计价程序的时候未退出图形算量程序，导致定额库文件写入失败。

重新安装计价程序(实际上安装的是定额库)即可。

3.安装软件后提示：无法定位程序输入点EncodePo：nter 于动态链接库 KERNEL32.dll上。

【解决办法】卸载重新安装软件，卸载完后需要删除三处文件夹a.装目录下的文件，默认路径为：C:\Program Files\Grandsoft，删除其中的GCL文件夹；如图b.文件目录下的文件：路径为：C:\Documents and Settings\AllUsers\Documents\GrandSoft，删除其中的GCL文件夹；如图c.注册表中的GCL目录：在开始的运行中输入regedit，确定进入注册表；4.打开软件时提示配置文件非法。

【解决方案】程序被病毒损坏，或程序某文件损坏，杀毒或卸载重新安装程序。

5.工程汇总计算提示“汇总计算失败”。

【解决方案】a.把保留未选楼层上次计算结果的对勾去掉。

b.以压缩包的形式打开，删除除GSP之外的文件。

广联达软件容易计算错误的注意事项

3、升级后的图形算量软件在布置GL的时候会伸出窗两头每边250mm，如果窗靠墙边会使GL头伸出墙外，造成砌体少扣GL体积，且两窗布置太密其中的一道窗GL布置不上。【此问题须找广联达解决或改善软件】
4、升级后的基础框架梁互导图形或钢筋的时候无须更改为基础梁也能计算挖方。
5、图形算量中基础土石方回填在报表中能找到，但如果是清单计量，定额量和清单量有少许差异。
6、布置斜板能三点定位，斜板下柱、梁须在斜板定位后设置成平齐板额项。
8、钢筋等级A为一级圆钢、B\C为二级螺纹钢、L为带肋钢筋。
9、TL如果在钢筋算量里面挑出部位与伸入墙内部位箍筋配置不同时，暂无法调整。【须问广联达公司解决】
10、装饰图形算量时，天棚必须布置在板下，无板的情况无法布置天棚，预制板有板缝或须设置板带的部位也未计算天棚工程量，应酌情考虑增加量。
广联达软件计算容易出现错误的注意事项：
1、图形中砖混结构TL与QL接触处，计算的时候QL体积已扣除了TL头所占用长度体积，画的时候可以智能布置通画。但导出到钢筋算量里面须检查TL与QL重复处，截断并把QL多余部分拿掉，计算钢筋的时候是未扣除TL所占长度的。
2、图形算量中画凸窗的时候，如果凸窗与墙体接触，会使墙体部位出现空洞，砌体会少计算。可以不布置成凸窗改为平开窗代替布置，以免出现砌体少算现象。
11、房间内的装饰做法须建立如楼地面、墙面、天棚等单项，再进入房间内建立构件并设置选择建立好的依附构件。
12、外墙如有同房间内墙设计做法一致时，须手工点布外墙构件。但须注意房间内依附构件不能设置墙面构件。
13、一层室内房心回填也能依附在房间内设置回填厚度即可。
14、一层外装构件布置已经考虑了室内外标高差部分的外装高度。

广联达算量的实用学习资料及日常常见问题汇总

第一章工程设置 (2)第二章绘图输入 (2)轴网 (2)墙 (3)梁 (4)柱 (5)板 (5)门窗洞过梁 (6)楼梯阳台飘窗 (6)零星 (8)基础 (9)内装修 (10)外装修 (13)报表 (13)导入导出 (14)钢筋工程导入GCL2008 (14)导出GCL工程 (14)CAD导图 (14)其他 (15)报错 (17)第一章工程设置1，GCL2008如何区分定额模式和清单模式？答：a)定额模式: 只选择定额规则和定额库。

b)清单（招标）模式:只选择清单规则和清单库。

c)清单（投标,标底）模式：清单规则和定额规则及清单库和定额库同时选择。

2，工程设置中工程量表模式和纯做法模式的区别是什么？答：工程量表模式：软件已经将各个构件要计算的工程量模板列好，对于初学者可以通过量表了解要计算哪些量，理清思路。

纯做法模式：满足习惯了GCL8.0的老用户套做法的习惯。

3，GCL2008建立地下室有几种方法？答：a)首层标记，选择首层标记，首层以下的为地下室。

注意调整首层底标高。

b)上下移动楼层，楼层移动到首层以下，就默认为地下室。

注意调整首层底标高。

c)选择基础层，点右键插入楼层，便会插入地下室。

4， GCL2008标准层如何拆分？（原来我们使用的算量软件（GCL8.0、GGJ10.0）中，标准层一旦建立，就很难拆分，GCL2008的922之后的版本都解决了这个问题）。

答：在楼层中建立标准层后，进入绘图输入界面，点击楼层，自动拆分标准层，就可以将标准层进行拆分，非常方便。

5，工程中室外地坪不一致（如坡地），如何处理？答：在室外地坪相对0.00标高处取平均值输入。

第二章绘图输入轴网6，如果甲方来了变更，轴距发生了变化，是不是需要将轴网重新修改，并将所画的构件全部删除重新绘制？答：GCL2008绘图界面下有修改轴距，可直接修改。

修改完轴距后可以用系统菜单下面的块拉伸功能，拉伸构件，将所关联的构件全部拉伸到修改后的轴号所在的位置即可。

【精品】广联达图形算量软件常见问题汇总

广联达图形算量软件常见问题汇总GCL2008[工程设置]现在清单规则是要把保温层算建筑面积的软件如何处理？需要在计算设置里的计算规则中的建筑面积中的选项改一下包含保温层[工程设置]计算设置和计算规则的区别，如何去看。

计算设置只得是本身的算法。

如超高模板。

筏板斜边支模条件。

又如下图所示的框体内容。

墙面抹灰是否考虑保温层等问题。

而计算规则只得是两个不同的构件相交了。

发生打架了。

像钓鱼岛到底归谁的问题。

如下图所示[轴网]如果轴线被局部修剪掉了，怎么恢复？如果轴线被局部修剪掉了，撤销键也不能用了，可以点恢复轴线，再点击该轴线即可。

[墙]在画虚墙的时候，在挨着柱子的时候，虚墙最好在什么位置画虚墙就是为了闭合或分割空间而设的，其他的都不影响，位置不影响[墙]外墙内侧钢丝网片长度没有计算查一下外墙是否封闭，墙的属性是否外墙，可以把其他构件隐藏后，检查一下是否封闭，如果实际工程不封闭，可以建立一个虚墙[墙]立面斜墙怎么画可以按1500的墙画，再布置上一个异形洞口来处理。

[墙]钢筋倒入图形?我在钢筋里绘制的暗柱倒入到图形里变成是柱了，这会不会影响呢钢筋里绘制的暗柱倒入到图形里变成是柱，可以把柱（指暗柱部分）删除；在暗柱的部位有墙的，就按墙套子目，不影响计算。

[柱]想在报表里面看到柱子的砼标号，怎么办？在柱子的属性编辑框有一列叫做“附加”，把砼标号后面的勾打上，在报表里面构件名称后面会自动显示砼的型号[柱]关于构造柱的绘制构造柱—实际工程中构造柱中抱框柱与普通构造柱不同。

如何利用软件来分别处理这两种构造柱的布置呢？先定义抱框柱，然后利用构造柱界面的智能布置里面门窗洞口。

而剩下利用自动生成构造柱把门窗洞口前面勾去掉即可[梁]窗台压顶如何设置？窗台压顶如何设置？可以用“过梁”这个构件代替，过梁的属性编辑框里面位置选为“洞口下方”即可[板]楼板上有平面保温，要用投影面积作为保温的计算，汇总计算后没有工程量？软件中当板作为组合构件使用时“投影面积”才出工程量，比如将板定义成组合楼梯的平台板、阳台的顶板或底板时，板的“投影面积”才出工程量。

广联达图形算量软件算量时需注意的地方

广联达图形算量软件算量时需注意的地方1.计算模板超高需注意的事项：1）在基础层绘制的构件软件不能计算模板超高量和脚手量。

2）在计算设置（注意有：清单设置与定额设置两种）时，需首先将柱、墙、梁、板的超高分段计算方法设置成“2不分段，计算总量×超高数量”，并且在套定额时不要忘记套计取模板超高费的子目。

2.墙面装修的计算设置：“外墙面装修抹灰计算方法”应改为“0有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。

无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”“外墙面装修块料计算方法”应改为“0有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。

无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”3.绘制墙体时，墙体材质设置千万要正确，否则在做装修时，房间墙面装修会因找不到对应依附材料而出差错。

4.墙面抹灰应混凝土面与砖墙面分别绘制，并且分开套定额。

因为存在混凝土柱、梁、墙需另外增加抹水泥浆的问题。

5.梁柱增加抹水泥浆的画法。

如果要计算柱抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐柱计算方法”—选“1柱与墙平齐时按凸出墙面柱计算”。

如果要计算梁抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐梁计算方法”—选“1梁与墙平齐时按凸出墙面梁计算”。

6.注意楼梯间房间装修画法。

梯段部位在底层有地面有踢脚却无天棚，中间层部位既无地面、无踢脚也无天棚，顶层无地面无踢脚却有天棚。

楼层休息平台部位先用虚墙与楼梯段部分隔开后，再采用绘制“房间”的命令绘制。

7.房间地面。

在点布地面和智能布地面时，地面是按鼠标点击部分板的边界与四周墙体内边界综合考虑的，两者范围不同时是取最小边界范围的，这一点在布地面时千万要注意，很容易出差错。

天棚也同样如此。

8.房间地面防水要先将属性编辑框中“是否计算防水”点“是”，另外还要注意四周墙边立面卷起的设置，点“定义立面防水高度”设置立面防水的高度。

广联达图形算量解析4

图形算量解析工程做了一半，发现计算规则选错了，怎么处理？答：在文件菜单下选择导出工程，根据提示重新选择计算规则，就可以了。

问题：<计算建筑面积>为什么不等于<原始面积>？答：<原始面积>：指的是建筑面积实际绘制的面积；建筑面积>：与工程设置/计算规则/建筑面积/计算建筑面积计算方法有关。

当选择：1 平屋面：按建筑面积构件属性“建筑面积计算方式”计算，坡屋面：净空超过2.1米的部位应计算全部面积，净空在1.2m至2.1m的部位应计算1/2面积，净空不足1.2米的部位不应计算面积同时工程中有斜板时，斜板下的计算建筑面积会根据净空分段计算，所以不等于原始面积。

方法1：如果用户想让<计算建筑面积>等于<原始面积>，将工程设置/计算规则/建筑面积/计算建筑面积计算方法选项调整为：0 平屋面及坡屋面均按建筑面积构件属性“建筑面积计算方式”计算即可。

保温层的室内外地坪高差的问题？答：绘制首层，计算保温层面积，保温层高度不含地坪高差部分解决：基础层同位置要有构件如果只有首层一道墙，上下层都没有构件，那保温层按层高走钢筋工程导入到图形算量里面为什么只显示一部分构件？答：这是因为部分构建隐藏了，按F12吧所有构件显示出来。

筏板上设置的有积水坑，智能布置筏板垫层后，积水坑下怎么没有布置上垫层？答：积水坑的垫层时需要图形2008工程，同一位置的梁计算了超高板却没有？答：软件判断梁超高的办法是，根据两端的柱来判断，柱找超高底面的方法和墙一样，向下找板，找不到板时按层底标高计算.图形2008工程，汇总计算大开挖土方很慢？答：分割后即可图形2008中阳台镜像过去后，阳台投影面积计算结果居然不一样？答：镜像两边的墙不同，左边的墙是封闭的，右边的墙不封闭，导致不同。

阳台投影面积计算方法：1、先判断阳台组合构件中的墙和栏板以及阳台依附的外墙外皮是否闭合，如果闭合，则以此闭合区域外边线计算阳台投影面积；2、如果上述不闭合，则找阳台组合构件中的板，这些板的投影面积加起来构成阳台投影面积；3、如果阳台中没有板，则取阳台中其他构件外皮构成的封闭区域作为阳台投影面积。

广联达算量软件常见问题处理

广联达算量软件常见问题处理广联达算量软件常见问题处理1、建立轴网时只能使用“常用值”中给出的数据吗？如果常用值中没有的数值怎么办？答：建立轴网时列出“常用值”是为了方便用户的使用。

用户可以在“轴距”栏中输入“常用值”中没有的数据。

2、建立轴网时只能在窗口中一行行的输入吗，如何能将一个方向的数据快速输入？答：可在新建轴网界面的“定义数据”窗口内按“轴号，轴距，轴号，轴距，轴号，轴距，轴号，……”的格式输入，轴号与轴距间一定要有逗号分隔，即可将一个方向的轴网数据快速输入。

3、建立轴网时如果有连续相同的轴距数据如何快速输入？答：可以输入“轴距*相同个数”实现连续相同轴网数据的快速输入。

4、建立圆弧轴网时轴号的排列方向与实际图纸相反，怎么调整？圆弧轴网界面的“起始半径”是什么含义？答：可使用圆弧轴网界面的“轴号反向”功能，调整圆弧轴网轴号的方向。

圆弧轴网界面的“起始半径”是指圆弧轴网起始的第一根轴线距圆心的距离。

5、实际工程的轴网轴线间不是90°相交，软件可以建立吗？软件可以处理哪几种轴网？答：可使用“斜交轴网”界面功能建立轴网轴线非90°相交的轴网。

软件可以处理正交、圆弧、斜交三种轴网。

6、输入轴网时轴网的插入点可以改变吗？答：可使用新建轴网界面内的“改变插入点”功能改变轴网的插入点，插入点可在轴网的角点间转换。

7、当前工程的轴网数据可以在其他工程中重复利用吗？答：可使用新建轴网界面内的“存盘”、“读取”功能配合使用，用“存盘”功能存盘当前工程轴网再在其他工程中用“读取”功能读取存盘的轴网即可实现轴网数据的重复利用。

8、轴网已经建立且已输入到绘图界面，发现有个轴距输错了。

需要将输入的轴网和建立的轴网全部删除重新建立再输入吗？答：可使用轴网管理窗口中的“修改”功能，修改错误的轴距后绘图界面已输入的轴网也会随着修改。

9、不在主轴网上的构件如何快速定位？答：可以建立辅轴，利用辅轴与辅轴、辅轴与主轴的交点定位构件。

广联达50个常见问题(图形+钢筋+计价)

图形常见问题1、GCL8.0定额模式工程如何转换成清单模式工程?答：工具栏中的工程点开，里面的“导出GCL工程”将模式更改过来。

2、工程设置里的室外地坪相对标高输入对什么有影响？答：室外装修，回填土的量。

3、吊顶高度指什么？答：地面到吊顶底的高度。

4、房间已设置踢脚，但汇总后无踢脚的量是何原因？答：先画房间后设置的踢脚造成的，画上房间后改踢脚高度的正确操作应该是：选中房间点右键在构件属性编辑器中修改。

5、图上画了ＫＺ1～ＫＺ10，如何快速选中ＫＺ1？答：F3按名称选择构件图元6、图形软件如何导出excel？答：点到报表，鼠标右键中有导出excel。

6、如何在其他同类构件套用相同做法？答：可以用“选配”或做法刷功能。

7、汇总计算后，为什么“构件做法汇总表”中没有东西？答：因为在绘图输入界面定义构件属性时没有套构件做法.8、复制构件到其他楼层怎么操作？答：选中要复制的构件，点击工具栏中的楼层下拉菜单中的：复制选定图元到其它楼层按钮，根据提示操作即可。

9、大开挖中放坡系数的作用？答：北京地区按照土方增量计算，不设置放坡系数：外地需要设置放坡系数以便准确计算土方量。

10、回填土软件是如何计算的？答：回填土体积=挖土体积-灰土垫层体积（若有）-埋设在基础层的设备、构件等的体积。

11、GCL8.0中阳台/楼梯中建筑面积计算对整个工程的建筑面积有什么影响？答：阳台、楼梯属性中可选择建筑面积计算：一半、全部或不计算，在此选择一半、全部的前提就是，阳台、楼梯这个位置不能再画建筑面积这个构件，如果画上，结果就会出现建筑面积重复计算。

12、GCL8.0内墙面装修为什么没有量？答：画上房间以后，又画了内墙面装修，这时要看墙面的量就看内墙面装修，就不能去房间里去看墙面的量了，因为内墙面装修计算要优先于房间。

13、汇总计算后，点报表提示：”没有注册类别”.如何解决？答：重装报表控件。

14、GCL8.0中虚墙是什么意思？答：用来起分割房间做用，自身不算量。

广联达图形算量常见问题总结

广联达图形算量常见问题总结预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1、图形软件中如何定义基础层层高？答：没有地下室的情况下，基础层层高从基础底标高算至室内设计标高；有地下室时，基础层层高从基础底标高算至地下室楼面标高。

2、软件里回填土指的是什么意思？答：指基础回填，不包括房心回填无地下室情况下，回填土=挖土方量-室外地坪以下的构件体积有地下室情况下，回填土=基础满填-地下室整体框架注意：若有地下室时一定要绘制建筑面积这样回填土的工程量才会扣减地下室整体框架3、如果遇到大开挖各边放坡系数不一样，怎样修改放坡系数？答：建立大开挖构件时在属性编辑中输入的坡度系数，指大开挖的每个边都会按照这个坡度系数计算，但如果每个边的放坡系数不同的话，就需要单独定义大开挖坡度系数，可以利用“设置大开挖坡度系数”功能来设置。

4、基础梁和满基哪各级别大？两者相交时，如何扣减？答：满基的级别大于基础梁，即两者相交时，基础梁要扣掉与满基相交部分的工程量。

5、绘制斜板后墙的标高也随之变化了，但实际工程中并不需要墙降标高，该怎么办？答：软件在定义斜板后会自动随斜板调整其他构件标高，所以我们只能单独把这些标高调整回来，选中要调整的构件，点击鼠标右键选择“构件属性编辑器”，直接修改标高即可。

注意：修改时一定要把括号一起修改，否则只修改括号内的数据是不起作用的，因为括号里的数据是软件默认的，所以只改数据不删除括号是改不了标高的。

6、定义过梁构件时，属性编辑中的伸入墙内长度指什么？答：伸入墙内长度指过梁两端伸入墙内的总长度，软件默认为500，即各边伸入2507、图形软件中过梁和构造柱是否有扣减关系？答：没有，两者相交时不发生扣减关系。

当过梁要与构造柱相交时，可以在绘制前在构件属性中修改过梁伸入墙内的长度。

8、如何一次性把过梁绘制到指定的门窗洞口上？答：选中要布置的过梁构件，选择“智能布置”按钮，选择按“门、窗、门联窗或洞口”布置，然后选择要布置该过梁的所有门窗构件，点击菜单栏中的“构件”，选择“按名称选择构件图元”，在弹出的对话框中选择要布置该过梁的门窗构件，点击确定，需要绘制过梁的门窗构件就选择好了，然后点击鼠标右键确认，这样过梁就一次性绘制好了。

★¤广联达算量软件常见问题记录

1、如何查看算量工程文件的版本号？答：首先确保电脑中安装了钢筋对量或图形对量软件，确认无误后，对着要查看的工程点击鼠标右键，选择右键菜单中的“广联达工程基本信息”得到的结果如下：2、这个地方钢筋需要隔一布一但是/输入进去，回车会报错，怎么解决？答：输进去报错，那就说明不支持，不支持的话就按1种去输入，输完以后计算退出在计算结果中添加另一种钢筋，把原钢筋的根数减半，最后锁定这个构件就可以了。

3、启动软件报错，提示“没有检测到广联达授权服务”，暂无截图答：加密锁驱动没有正确安装导致的问题，需要安装高版本的加密锁驱动，建议安装最新的230版本加密锁驱动。

4、网络很正常，所有电脑的加密锁驱动也都是装的同样地版本，网络锁主机的服务器也是启动了得，但是就有些客户机电脑就是检测不到加密锁，这是怎么回事？答：是因为客户机上的windows防火墙没有关闭，进入电脑的控制面板中关闭就好了。

小知识：如果客户机加密锁设置程序选择的是“自动查找主机”，那就必须把客户机、网络锁主机的windows自带的防火墙关闭，否则就要指定网络锁主机的IP。

5、外墙装修怎么没有考虑室外地坪呀？答：基础层没有画墙，没有画构件。

6、这里改不了什么原因啊？答：这说明这一跨中出现了2个或多个小跨，你去下面的表格里看看就明白了，要去原位标注的表格里面去改。

7、打开2013土建工程，提示“这是一个新版规则10.1.1.528做的工程”，打不开是怎么回事？答：原因是江西的规则做过更新，升过一次级，去服务新干线上重新下一个2013土建算量安装一下即可。

8、组合到阳台里面的现浇板，为什么在查看现浇板的量的时候还能看到，这不是重算了吗？这量怎么提？答：软件其实已经提供了方便提量的功能，包括使用“分类查看工程量”和“查看报表”两个方法提量，界面上都有一个“隐藏房间、组合构件明细”的功能，操作一下就可以了。

9、为什么我的电脑每次使用的时候都要重新安装一下加密锁驱动才能使用打得开广联达软件？而且只要一重启电脑就又不行了。

广联达图形算量常见问题解答(DOC)

广联达图形算量一、1、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量：只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。

注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。

2、女儿墙压顶如何处理？答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。

这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。

3、关于独立柱的粉刷软件怎么处理？答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。

即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。

注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。

4、升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。

并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。

5、如何画断面是直角梯形的墙？答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。

但其他构件需要自己手工扣减。

算量过程中遇到的问题与解决的思路

算量过程中遇到的问题与解决的思路
1、广联达钢筋算量图形导入图形算量软件里无法显示柱？
答：钢筋算量图形导入图形算量里的图元默认不勾选柱，如需要，手动勾选。

2、点化法画板和房间时，提示“区域未封闭”？
答：（1）点化板、房间必须在同一类型构件图元围成的封闭区域内才能顺利布置。

一般以墙为参考。

（2）墙、圈梁等遇到柱时通长画，和断开画相比对计算结果没什么影响，系统会自动扣减。

（3）遇到确实不封闭的区域，可以定义虚墙补充开口区域。

虚墙只有显示图元，无计算量，起辅助线的作用。

3、广联达导入的dwg文件图元缺失？
答：导入dwg文件前，先用CAD或CAD快速看图打开此文件，首先检查图层是否有关闭的，如果有，打开关闭的图层再导入。

4、用CAD快速看图打开dwg文件，有时候尺寸不匹配？
答：CAD快速看图虽然能识别大部分字体，但可能出现缺失，丢失某些数据，但是基本上还是没什么错误的。

以此为主，遇到问题可与CAD对照。

5、广联达钢筋算量软件中都要画哪些内容？
答：钢筋算量软件中无法定义装饰，所以其他的都可以画。

基础，梁，板，墙，柱......以及这些包含的所有钢筋，门、窗。

如果有遗漏的钢筋无法在绘图里定义，可以在单构件输入里单独定义，如楼梯、放射筋等。

6、广联达钢筋算量软件里不套清单、定额，绘制完成后导入图形算量软件里可以用自动套取。

7、广联达图形算量软件里定义装饰装修等图纸中有特殊要求的构件时，不可以自动套用定额、清单，需根据图纸要求手动添加。
