发电机失磁跳闸原因分析及防止对策(正式版)
发电机跳闸的原因分析及防范措施
发电机跳闸的原因分析及防范措施作者：李通王立成李伟来源：《科技视界》2016年第19期[摘要]简述发电机运行特性，跳闸原因分析，防范措施及解决方法。
[关键词]自动励磁IGBT；原因；防范措施1发电机励磁系统简述发电机采用直流发电机供电的励磁方式，励磁机与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获取直流励磁电流。
直流励磁机的接线方式为自励式。
直流励磁机还配套使用了HWJT-08C型微机励磁调节器、HGLX-02功率箱等以获取更稳定的励磁电流。
如图1所示。
同步发电机是将机械动力转换成三相交流电功率的机电设备。
原动机汽轮机带动发电机的转子旋转后，只有在转子绕组内通人电流才能产生旋转磁场，从而在定子绕组产生电能。
也就是说有对转子绕组励磁，发电机才能进行机械率与电功率转换。
2发电机参数的运行特性当发电机并网后，励磁电流越大，转子磁场越强，同样转速下定子线圈中的感应电动势越高：在空载时，机端电压取决于转子磁场的大小；带上负荷后，由于定子线圈中的负荷电流产生的磁场（电枢反应磁场）和转子磁场共同形成了合成磁场，这时机端电压则取决于合成磁场的大小：由于负荷电流的大小和性质的不同，电枢反应磁场对转子磁场有增强（进相时）或削弱（迟相时）的作用，定子电流中产生这个增强或削弱作用磁场的电流就是无功电流：如果无功功率平衡，那么机端电压维持不变，如果负荷变动，电枢反应磁场变化引起合成磁场的变化，机端电压就会波动，那么就需要调节励磁电流来调整转子磁场的大小使合成磁场保持不变，以维持机端电压不变。
1）发电机在未并网时（或小网运行），通过励磁电流来调整机电压，此时如果转速发生变化也会影响电压，但此时自动励磁调节器会把这个电压调回给定的电压。
频率的变化是根据输入发电机的的机械能大小而定。
2）发电机在并人大网运行时，因为把大网看成是无限大的，此时，所有输出功率的设备和消耗功率的设备（负载及中间环节）能量保持平衡，就是说电压，频率等参数保持稳定不变。
一起发电机失磁保护动作跳闸事件原因分析及防范措施
５ 暴 露 的 主 要 问 题
（ １ ）试 验 人 员将 励 磁 调 节器 强 制 设 定 为 ２号 单 通 道运 行 方 式时 ， 没 有 对 ２号 通 道 风 扇 运 行 方 式 进 行 相 应 设 定 ， 导 致 ２号
Ｃ ７ Ｐ ３ 一 Ｄ ３ ０ ０ 。该装置 由两个独立 的励 磁模块组成 ， 每个励磁模块
主要 由主 控 板 Ｃ Ｏ Ｎ － ２ 、 电源板 Ｐ Ｏ Ｗ－ １ 、 功 率 接 口板 Ｕ ＮＳ ２ ８ ６ １ Ｃ、 信号处理板、 电源模块 、 电力 系 统 稳 定 器 、 功 率 桥 组 成 。励 磁 调 节 器 每个 通道 内置 自动 和 手 动 两 种 工 作 模 式 ， 手 动 模 式 自动 跟
通 道 运行 中超 温退 出 。
试验 时， 励磁 调节器 ２号通道试 验正 常， 在进 行 １ 号 通道试 验
过 程 中 出现 异 常 。 电 气 维 护 人 员 将 励 磁 调 节 器 设 定 为 ２号 通
道单通道运行 ， 备 用 励 磁 调 节 器 投 入 备 用 。０ ６ ： ０ ０ ， 样１机 组 并 网带 负荷 至 ６ ０ Ｍｗ ； ０ ６ ： ３ ３ ， 励磁调节器 ２ 号 通 道 温 度 高 报 警 退 出， 自动 切 换 为 备 用 励 磁 调 节 器 运 行 ， 至 １ Ｏ月 ２ ４日 ０ ９ ： ２ ３机 组 跳 闸前 ， 一 直 为 备 用励 磁调 节 器 运 行 。 ２ ． ２ 保 护 动 作 情 况 及 设 备 检 查 情 况 发变组保护柜“ 失磁 保 护 ” 信号发 出 ； 现 场 对 备 用 励 磁 调 节 器进 行 检 查 未 发 现 异 常 ， 通 过试 验 检 查 备 用 励 磁 调 节 器 输 出 波 形正常 ； 对励磁机滑环 、 发 电机 整 流柜 和 发 电 机 滑 环 进 行 检 查 ，

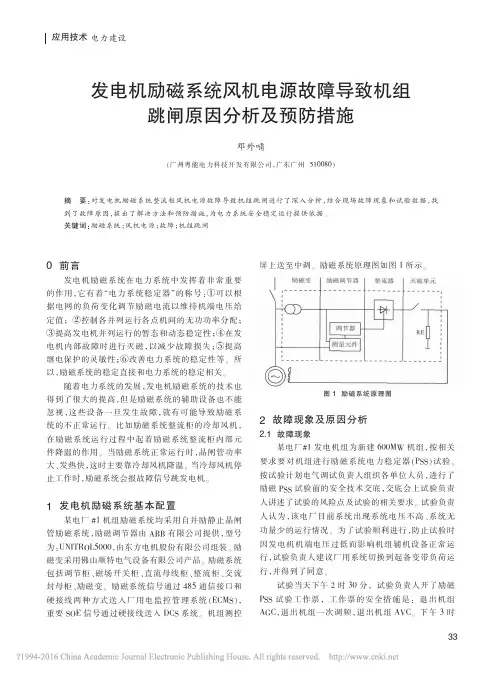

发电机励磁系统风机电源故障导致机组跳闸原因分析及预防措施_邓外哺
摘要：对发电机励磁系统整流柜风机电源故障导致机组跳闸进行了深入分析，结合现场故障现象和试验数据，找到了故障原因，提出了解决方法和预防措施，为电力系统安全稳定运行提供依据。
关键词：励磁系统；风机电源；故障；机组跳闸发电机励磁系统风机电源故障导致机组跳闸原因分析及预防措施邓外哺（广州粤能电力科技开发有限公司，广东广州510080）0前言发电机励磁系统在电力系统中发挥着非常重要的作用，它有着“电力系统稳定器”的称号：①可以根据电网的负荷变化调节励磁电流以维持机端电压给定值；②控制各并列运行各点机间的无功功率分配；③提高发电机并列运行的暂态和动态稳定性；④在发电机内部故障时进行灭磁，以减少故障损失；⑤提高继电保护的灵敏性；⑥改善电力系统的稳定性等。
所以，励磁系统的稳定直接和电力系统的稳定相关。
随着电力系统的发展，发电机励磁系统的技术也得到了很大的提高，但是励磁系统的辅助设备也不能忽视，这些设备一旦发生故障，就有可能导致励磁系统的不正常运行。
比如励磁系统整流柜的冷却风机，在励磁系统运行过程中起着励磁系统整流柜内部元件降温的作用。
当励磁系统正常运行时，晶闸管功率大、发热快，这时主要靠冷却风机降温。
当冷却风机停止工作时，励磁系统会报故障信号跳发电机。
1发电机励磁系统基本配置某电厂#1机组励磁系统均采用自并励静止晶闸管励磁系统，励磁调节器由ABB 有限公司提供，型号为：UNITROL5000，由东方电机股份有限公司组装。
励磁变采用佛山顺特电气设备有限公司产品。
励磁系统包括调节柜、磁场开关柜、直流母线柜、整流柜、交流封母柜、励磁变。
励磁系统信号通过485通信接口和硬接线两种方式送入厂用电监控管理系统（ECMS ），重要SOE 信号通过硬接线送入DCS 系统。
机组测控屏上送至中调。
励磁系统原理图如图1所示。
2故障现象及原因分析2.1故障现象某电厂#1发电机组为新建600MW 机组，按相关要求要对机组进行励磁系统电力稳定器（PSS ）试验。
鱼梁发电机失磁保护跳闸事故分析与应对措施
鱼梁发电机失磁保护跳闸事故分析与应对措施广西鱼梁电厂总共安装了3台灯泡贯流式水轮发电机组，单机容量为21740kV A。
其励磁系统采用自并激静止可控硅励磁方式，采用PID+PSS调节控制模式，由励磁调节器、人机界面、对外接口、可控硅静态励磁装置、灭磁装置及过压保护等组成。
励磁调节器使用的是武汉联华电气有限责任公司开发研制的微机励磁调节器LH-WLT02微机励磁调节器。
文章叙述了广西鱼梁电厂一起发电机失磁保护动作事故，分析了失磁保护动作的原因，制定了相应的应对措施。
标签：发电机；失磁保护；跳闸事故1 事故经过2014年2月6日，运行当班值长正在调整那吉电厂2#机组出力由8MW增至20MW，突然听到电厂一阵轰鸣声，发现鱼梁3#机组出口断路器已跳开，报警窗口有转子低电压输出动作、失磁保护报警动作等一列信号，约几秒钟后机组转为空转态。
经检查发现现地灭磁开关、出口开关已在分位，励磁系统及机组均无异常现象，励磁系统设备外观完好，励磁调节器报警和故障记录有“脉冲丢失”报警信息，其他正常。
2 事故检查报警窗口主要有如下报警信息：09：23：48 3#机组过励限制动作09：23：46 3#机组主保护RCS985RS保护装置-转子低电压输出动作09：25：38 3#机组励磁电流越上限动作09：29：21 3#机组后备保护装置报警动作09：29：21 3#机组失磁动作09：29：22 3#机组后备保护跳闸动作09：29：22 3#机组电气事故保护停机动作09：29：22 3#机组出口断路器分闸位置动作09：29：22 3#机组灭磁开关分闸位置动作09：29：24 3#机组出口开关位置动作09：29：24 3#机组磁场开关FMK位置动作09：29：25 3#机组115%Ne一级过速停机动作09：29：25 3#机组10%额定电压动作故障前后参数如下：3 事故原因分析发电机失磁保护跳闸原因大致可分为以下几种：（1）发电机励磁回路开路，励磁绕组断线。
浅谈发电机失磁原因及危害
浅谈发电机失磁原因及危害浅谈发电机失磁原因及危害摘要：励磁系统是同步发电机的重要组成局部，它关系到发电机及电力系统的平安稳定运行。
然而，励磁系统的失磁故障在发电机的各类故障中是最高的，本文将简要介绍近几年个别火力发电厂失磁案例，分析引起失磁的原因以及失磁的危害。
关键词：发电机失磁灭磁开关On the cause and damage of generator excitation lossZhang tian baoAbstract：The excitation system is an important part of synchronous generator，which is related to the safe and stable operation of generator and power system.However，the excitation system of the demagnetization fault in all kinds of faults of generator is the highest. This paper will give a brief introduction individual thermal power plants in recent years，the loss of excitation case，analyze the cause of the harm of loss of magnetic and loss of excitation.Key words：generator；loss of excitation；FCB中图分类号：TM77 文献标识码：A 文章编号：1003-908210-0262-02引言励磁系统是同步发电机的重要组成局部，它关系到发电机及电力系统的平安稳定运行。
同步发电机在运行过程中，可能突然全部或局部地失去励磁。
一起300MW发电机失磁保护动作原因的分析与处理
一起300MW发电机失磁保护动作原因的分析与处理失磁是发电机运行过程中常见的故障之一，运行中的发电机失磁时，其出口电势会降低，静稳态平衡会被破坏，发电机的安全稳定运行会受到严重威胁。
本文对一起300MW发电机因失磁保护动作而跳闸的事件，进行动作原因分析，列出处理方案，从而确保电网和机组的安全运行。
标签：失磁保护；灭磁开关；大功率继电器；直流系统0 引言某发电厂装机容量为2*300MW，#2发电机正常运行时，发变组保护（A、B柜）失磁保护动作，#2机组跳闸，现场检查发电机确实失磁，发变组失磁保护动作正确，随后进行了故障原因排查和处理。
该厂使用的励磁系统为UNITROL 5000型，是瑞士ABB公司于98年推出的数字式同步发电机静止励磁系统，为UNITROL系列的第五代励磁系统，已投运五年，期间更换通道I主控板（COB）一块，更换冷却风扇三组，无其他存在问题。
1 失磁保护动作情况说明#2机在失磁保护动作后，电气检修人员立即到现场对失磁跳闸原因进行检查，发变组保护装置、励磁系统及其他电气设备无故障情况发生，发电机确实失磁，保护动作正确。
调取了故障录波器故障波形，进一步分析失磁原因，具体波形见图1：通过故障录波器我们可以看出，在发电机失磁t2t3保护动作前1.763秒，励磁电流突然下降，随之励磁电压也随之下降，在失磁保护动作后2.5秒，发电机出口断路器断开。
检查DCS后台记录，在励磁电压和电流降低时，发电机各项指标正常，发电机有功和无功功率也正常，并无异常波动，在发电机保护去断开发电机出口断路器的同时，灭磁开关也同时断开。
通过检查励磁系统故障时的故障记录，发现励磁系统在当时并无报警记录，只有外部跳闸指令记录（A143）。
综合上述故障录波器及DCS后台记录，发现发电机励磁电压、电流和励磁系统正常退励逆变灭磁波形非常类似，励磁退出运行后，造成发电机组失磁，但励磁系统在并网运行期间会闭锁远方退励及其他退励命令。
电厂发电机失磁保护动作跳闸事件分析报告
电厂发电机失磁保护动作跳闸事件分析报告一、事件背景在电厂的发电机组运行过程中，发生了失磁保护动作跳闸事件。
事件发生时，发电机组处于满负荷状态，而电厂正处于高负荷时段，因此事件对电厂的正常运行产生了较大的影响。
二、事件描述1.事件发生时间：2024年6月20日上午10时30分。
2.事件过程：在发电机组运行过程中，突然发生了失磁现象，发电机输出电压骤降。
失磁保护系统在检测到电压异常后迅速作出保护动作，将发电机组跳闸停机。
3.事件影响：因为发电机组是电厂的主要电源设备之一，事件导致电厂停机，造成了较长时间的停电，给电厂的正常运行带来了严重影响。
三、事件原因分析经过对事件进行分析，得出以下潜在原因：1.发电机励磁系统故障：可能是励磁系统的部件或元器件出现故障，导致失磁现象。
这可能是由于设备老化、过载等原因引起。
2.励磁控制系统故障：可能是励磁控制系统的逻辑错误或信号传输故障，导致失磁保护系统误判电压异常，进而触发了跳闸动作。
3.动磁极接触问题：可能是动磁极与转子之间的接触出现问题，导致励磁电流无法传输到转子，从而导致发电机失磁。
四、事件处理过程1.事件发生后，电厂迅速启动备用电源，恢复了电厂的供电能力。
2.对失磁保护系统进行检查和维修，确认系统功能正常。
3.对发电机励磁系统进行全面检查，查明励磁设备和控制系统的故障原因。
4.对励磁设备进行维修或更换新部件，恢复励磁系统的正常工作。
5.完善励磁控制系统的逻辑设计和信号传输路径，减少误判的可能性。
6.对动磁极和转子接触处进行检查和维修，确保接触良好，保证励磁电流能够正常传输。
五、事件教训和改进措施1.故障预防：加强对发电机的定期检修和维护工作，及时发现并消除潜在故障，降低失磁风险。
2.技术升级：对励磁设备和励磁控制系统进行技术升级，引入可靠性更高的设备和系统。
3.人员培训：加强对操作人员的培训，提高其对电力设备运行和故障处理的技能，提高对异常情况的判断和处理能力。
预防发电机失磁、失步措施
预防发电机失磁、失步措施发电机失磁、失步是发电机运行中常见的故障形式，一旦保护拒动将对发电机及系统造成较大影响。
为防止此故障发生，特制定本措施。
一、失磁、失步定义：失磁：发电机失磁是指发电机的励磁电流突然全部消失或部分消失。
失步：发电机失磁后造成震荡，震荡幅度变大，功角增大，直至脱出稳定运行，使发电机失去同步，进入异步运行。
二、失磁的原因：1、转子绕组故障2、励磁机故障3、自动灭磁开关误跳闸4、及回路发生故障三、失磁的危害：对自身危害：1、使转子和励磁回路过热，严重时可使转子烧毁。
2、失磁后吸收无功使定子过热。
3、机组振动增大、铁芯过热。
对系统危害：1、从系统吸收无功，威胁系统稳定运行，严重时导致系统瓦解。
2、强励可能动作，引起过电流。
四、失磁处理：1、检查厂用电是否切换，如果未切换作相应处理。
2、发电机失磁，而失磁保护没有动作，系统电压低至极限值时应立即手动打闸停机。
3、如果系统电压低应联系值长增加其它发电机的无功出力，防止电网瓦解。
五、失步处理：1、在发电机电压允许的前提下尽可能增加发电机的无功。
2、如果系统频率正常可适当降低发电机的有功。
3、采取上述措施后仍不能恢复同步，失步保护不动作时如威胁设备安全时，应将失步的发电机与系统解列。
4、如由于发电机失磁引起系统振荡而失磁保护不动作时，应立即将失磁的发电机解列。
六、防止失磁、失步措施：1、各值做好发电机失磁、失步的事故预想，防止事故扩大。
2、巡检时注意检查各保护装置工作正常。
3、巡检时检查励磁系统各保险、开关正常，系统无异常报警。
4、运行中加强励磁碳刷的检查。
5、励磁系统操作严格执行监护制度。
6、机组大小修中做励磁系统相关试验及发变组保护传动试验正常。
7、定期核对保护装置定值正确。
8、定期试验柴油发电机正常。
发电机低励失磁跳机故障分析
发电机低励失磁跳机故障分析
发电机低励失磁跳机故障是指发电机在运行中出现电势降低，
励磁电流不足导致发电机失去磁化，从而无法输出电能的故障。
该
故障的主要原因是励磁电路出现了故障或者励磁系统操作不当。
一、励磁电路故障
1.励磁电路接触不良
励磁电路接触不良会导致励磁电流不能正常流通，从而影响发
电机的励磁状态。
此时可检查励磁电路的连接，查看插头是否插紧、接触良好。
2.励磁电路中断
励磁电路中断会导致励磁电流无法传递给发电机，从而导致发
电机失去磁化。
此时可用万用表检查励磁电路是否断路，检查励磁
电路是否有铜垫片烧毁等问题。
3.励磁电路断线
励磁电路断线会导致励磁电流传递不畅，从而影响发电机励磁
状态。
此时可检查励磁电路是否有故障，查看接线是否接触良好。
二、励磁系统操作不当
1.励磁电流调节不当
励磁电流调节不当会导致发电机失去磁化，无法输出电能。
此
时可通过检查励磁电流是否超过额定电流、调节稳压器的设置值、
检查稳压器是否故障等方法解决。
2.励磁电源故障
励磁电源故障会导致励磁电流供应不足，从而影响发电机的励磁状态。
此时可检查励磁电源的电压是否稳定、电流是否充足等问题。
发电机低励失磁跳机故障的原因复杂，处理起来也需要技术和经验。
对于此类故障，最好请专业技术人员进行处理，以保证故障得到妥善解决，确保发电机的正常运行。
关于发电机防止失磁的方案探讨
碳刷断落，发电机励磁回路断线灭磁开关误动， 将灭磁电阻接入灭磁回路等，特别是对于现在普 遍推广使用的半导体励磁系统，由于励磁功率回 路如发生整流变压器故障、变压器高、
s若切换励磁（或压出力）失败，则跳闸，这个 长延时t2是为了给切换励磁一个时间。方案简单， 可靠适用。本方案应用于失磁后希望先切换励磁 而后再跳闸的汽机。若应用于水机
或失磁后不需要切换励磁的汽机，则t2延时可取 消，直接由≥1门动作于跳闸。Se（发电机额定容 量），Ue（发电机额定电压），cosφ（发电机 功率因数），Xd（发电机
低压侧熔断器熔断、整流二极管烧毁以及励磁调 节器个别元件故障，都可能引起发电机励磁电流 大幅度减小，甚至为0，称之为所谓的“失磁” 突然减小，定子电动势E0相应减少，
定子端电压U和定子电流I随之逐渐下降；由于机 械惯性，滑差s和功角δ很少改变，必然使发电机 输出有功功率P和无功功率Q下降。（2）失去静 稳以前。U持续下降，δ持续上

惠州发电机环保消音 东莞发电机降噪工程 深圳发电机隔音工程 nyads6ki
P和I出现波动，但只要PT没有明显减小，P也就 不会有大的变动，实际上P将在原有有功功率水 平上做上下波动，平均功率基本不变。（3）达 到静稳极限点时。无功功率衰减完
全由功角变化决定。（4）90° Iset）、静稳边界阻抗判据和主变高压侧三相同 时低电压判据，并结合电压互感器断线闭锁的辅 助判据，组成一套完整的失磁保护。5～3
升，Q迅速减小并导致无功反向，s缓慢增加；由 于存在s和系统反送无功功率，失磁发电机产生 的滑差电动势，部分补偿了励磁电压的消失，而 且功角不断增大，使有功功率输出P
一起发电机失磁保护动作原因分析及控制措施
tion action and puts forward specific measures to avoid the occurrence of unit tripping acci⁃
【Abstract】 During the normal operation of a 125 MW unit in a power plant, a genera⁃
tor loss of excitation protection action caused the unit to trip. This paper analyzes the phe⁃
0.756
30~100
Ug1
Kfd
Vfd1
8
t1
Pt
t2
95
1~100
XrBiblioteka 69回路 K2 继电器进行性能测试，当施加直流电压为 9
14.52
1.0~600.0
57
0.0~500.0
0
0.1~1000.0
0.5
0.1~1000.0
1.5
110/0.1
V
13.8/0.1
Ω
-
8000/5
-
-
V
-
W
-
s (阻抗+转子低压)发信号
10︰42︰37︰717，机 组 DCS 报“AVR CH II 故
甚至扩大事故。目前导致发电机失磁的原因有很
障”；励磁调节器“低励限制”动作，励磁调节器通道
多，主要有转子绕组故障、励磁调节装置故障、灭磁
发电机跳闸原因分析及处理
发电机跳闸原因分析及处理作者：高志宏高圣溥来源：《价值工程》2016年第04期摘要：本文结合实际案例，分析了发电机跳闸的原因，探究了设备运行存在的安全隐患，找到了解决问题的办法、途径。
整改、提升设备治理水平，加强人员培训及素质提高，防范和杜绝主客观原因造成的发电机停机故障。
Abstract： Based on practical cases， this article analyzed the causes of generator tripping，explored the safety risks existing in equipment operation， and found ways to resolve the problem：to improve equipment management level， strengthen personnel training and staff quality enhancement， so as to prevent and avoid generator outage due to subjective and objective reasons.关键词：发电机跳闸；励磁系统；主变压力保护；失磁保护Key words： generator tripping；excitation system；pressure of main transformer protection；loss of field protection中图分类号：TB857+.3 文献标识码：A 文章编号：1006-4311（2016）04-0146-030 引言洛阳龙羽宜电有限公司有两台2×55MW汽轮发电机组，承担着当地城区的供电、供热、供汽任务，是区域电源、热源、汽源中心。
设备的正常稳定运行对工业生产和民用生活影响重大，本文结合偶发性设备故障，剖析原因，提出防范对策与解决方案，确保设备安全运行。
发电机失磁危害及处理方法
发电机失磁危害及处理方法[摘要]分析了发电机失磁的原因及对电力系统和发电机本身的危害，提出了切实可行的处理方法及预防措施。
【关键词】发电机；失磁保护；判据1、发电机失磁的原因引起发电机失去励磁的原因很多，一般在同轴励磁系统中，常由于励磁回路断线（转子回路断线、励线机电枢回路断线励磁机励磁绕组断线等）、自动灭磁开关误碰或误掉闸、磁场变阻器接头接触不良等而使励磁回路开路，以及转子回路短路和励磁机与原动机在连接对轮处的机械脱开等原因造成失磁。
大容量发电机半导体静止励磁系统中，常由于晶闸管整流元件损坏、晶体管励磁调节器故障等原因引起发电机失磁。
2、发电机失磁对发电机本身影响（1）发电机失去励磁后，由送出无功功率变为吸收无功功率，且滑差越大，发电机的等效电抗越小，吸收的无功功率越大，致使失磁发电机的定子绕组过电流。
（2）转子的转速和定子绕组合成的旋转磁场的转速出现转差后，转子表面（包括本体、槽楔、护环等）将感应出滑差频率电流，造成转子局部过热，这对发电机的危害最大。
（3）异步运行时，其转矩发生周期性变化，使定、转子及其基础不断受到异常的机械力矩的冲击，机组振动加剧，威胁发电机的安全运行。
（4）当失磁适度严重时，如果有关保护不及时动作，发电机及汽轮机转子将马上超速，后果不堪设想。
3、发电机失磁对电力系统影响（1）当一台发电机发生失磁后，由于电压下降，电力系统中的其它发电机，在自动调整励磁装置的作用下，将增加其无功输出，从而使某些发电机、变压器或线路过电流，其后备保护可能因过流而误动，使事故波及范围扩大。
（2）低励和失磁的发电机，从系统中吸收无功功率，引起电力系统的电压降低，如果电力系统中无功功率储备不足，将使电力系统中邻近的某些点的电压低于允许值，破坏了负荷与各电源间的稳定运行，甚至使电力系统电压崩溃而瓦解。
（3）一台发电机失磁后，由于该发电机有功功率的摇摆，以及系统电压的下降，将可能导致相邻的正常运行发电机与系统之间，或电力系统各部分之间失步，使系统发生振荡。
发电机灭磁开关误跳闸的原因及处理
梁国玲，董晓宁，祁广福(青海黄河水电公司积石峡发电分公司，青海 海东 810801)发电机灭磁开关误跳闸的原因及处理〔摘 要〕 介绍了运行中的发电机组和处于停机备用状态的机组在没有事故信号的情况下，连续发生发电机灭磁开关跳闸事件，阐述了事件检查情况，分析了具体原因，并提出了相应的防范措施，避免了运行机组失磁停机。
〔关键词〕 灭磁开关；光耦元件；动作电压；跳闸关跳闸，2号机保护盘无任何信息；3号机组灭磁开关跳闸，3号机组发电机出口开关跳闸，3号机组在空转状态，3号机保护盘有失磁保护动作等信号；交、直流电源室检查设备运行正常。
3 跳闸原因查找从监控系统的信息及现场初步检查分析可以看出，此次机组灭磁开关跳闸前没有任何保护动作信号，是机组正常运行中发生灭磁开关误跳闸，导致继电保护装置动作。
事件发生后，为查明灭磁开关误跳闸的原因，对与机组灭磁开关跳闸有关联的机组继电保护装置、监控系统、灭磁开关控制回路等进行了检查和试验，并对直流电源设备也进行检查。
3.1 机组保护装置检查情况(1) 对1—3号机组保护装置(保护A，B，C 屏)至灭磁开关跳1号线圈、跳2号线圈控制电缆进行检查，接线正确，对地绝缘正常。
(2) 在机组保护屏分别进行跳灭磁开关试验，1 事件经过某电厂某日06:37，监控上位机出现“1号机组灭磁开关分闸动作，1号机组A 套失磁保护动作，1号机组B 套失磁保护动作，1号机组发电机出口断路器跳闸；2号机组灭磁开关跳闸动作，1，2号UPS 装置故障，旁路故障”等信息。
06:39，监控上位机又出现“3号机组灭磁开关分闸动作，3号机组A 套失磁保护动作，3号机组B 套失磁保护动作，3号机组发电机出口断路器分闸”等信息。
事件发生前，1，3号机组运行，2号机组停机备用。
1，2号机组灭磁开关跳闸和3号机组灭磁开关跳闸仅间隔2 min。
2 现地检查事件发生后，运行人员立即到现场进行检查，具体情况为：1号机组灭磁开关跳闸，1号机组发电机出口开关跳闸，1号机组处于空转状态，1号机保护盘有失磁保护动作等信号；2号机组灭磁开31(1)：31-36.5 中华人民共和国国家质量监督检验检疫总局，中国国家 标准化管理委员会．GB/T 5310—2008高压锅炉用无缝 钢管[S]．北京：中国标准出版社，2008.收稿日期：2016-12-11；修回日期：2017-03-11。
发电机失磁故障原因
发电机失磁故障原因
发电机失磁故障，这可真是个让人头疼的问题啊！那到底是什么原因导致的呢？这就好比一辆汽车没了油，跑不起来啦！
咱先说说可能是励磁绕组出现了问题呀。
就好像人的血管，如果有一处堵塞了，那血液就不能顺畅流通啦，这励磁绕组要是出点啥毛病，那磁不就失了嘛！这可不是小事情啊。
还有啊，励磁电源出故障也会惹出大麻烦呢！这就好像是做饭没了火，那还怎么做熟饭呢？没有了稳定可靠的励磁电源，发电机可不就容易失磁嘛。
再想想，自动励磁调节装置失灵也是有可能的呀！这就如同一个导航系统突然失效了，那还怎么能准确找到目的地呢？这装置一失灵，对发电机的影响可太大啦。
系统短路或接地故障也得考虑进去呀！这就好像是电路中的一条路突然断了，电流过不去，那整个系统不就乱套了嘛！能不影响发电机失磁吗？
还有一些其他因素呢，比如长期运行后的部件老化、维护不当等等。
这不就跟人一样嘛，如果长期不注意保养身体，总会有些小毛病出现的呀。
难道我们就只能眼睁睁地看着发电机失磁故障发生吗？当然不是啦！我们可以加强日常的维护和检查呀，就像人要定期体检一样。
对励磁绕组、励磁电源等关键部位要格外关注，一旦发现问题及时解决。
而且要保证自动励磁调节装置的正常运行，这可是很重要的呀！
总之，发电机失磁故障的原因是多方面的，我们得重视起来，采取有效的措施去预防和解决。
只有这样，我们才能让发电机稳定可靠地运行，为我们的生活和工作提供持续的电力呀！这难道不是我们都希望看到的吗？。
发电机转子失磁处理
二、引起失磁的原因1.励磁机或励磁回路发生故障。
2.转子绕组或励磁回路开路，或转子绕组严重短路。
3.励磁调节器或副励磁机系统发生故障。
4.转子集电环电刷环火或烧断。
5.大容量的汽轮发电机由于采用可控硅整流的交流励磁机系统比直流励磁机复杂，故障的概率更大。
五、失磁的危害1.发电机失磁后，转入异步运行，要从系统吸收大量的无功功率，如系统无功储备不足，将引起系统电压下降，甚至造成电压崩溃，从而瓦解系统。
2.失磁后，发电机转入低滑差异步运行，在转子及励磁回路中将产生脉动电流，因而增加了附加损耗，使转子和励磁回路过热。
六、失磁导致异步运行时的处理发电机失磁异步运行时,一般处理原则:1.对于不允许无励磁运行的发电机应立即从电网解列,以免损坏设备或造成系统事故。
2.对于允许无励磁运行的发电机应按无励磁运行规定执行以下操作:① 迅速降低有功功率到允许值(本厂失磁规定的功率值与表计摆动的平均值相符合),此时定子电流将在额定电流左右摆动。
② 手动断开灭磁开关,退出自动电压调节装置和发电机强行励磁装置。
③ 注意其它正常运行的发电机定子电流和无功功率值是否超出规定,必要时按发电机允许过负荷规定执行。
④ 对励磁系统进行迅速而细致的检查，如属工作励磁机的问题,应迅速启动备用励磁几恢复励磁。
⑤ 注意厂用分支电压水平,必要时可倒至备用电源接带。
⑥ 在规定无励磁运行的时间内,仍不能使机组恢复励磁,则应将发电机自系统解列。
发电机失磁后短时间内采用异步运行方式，继续与电网并列且发出一定有功功率，对于保证机组和电网安全、减少负荷损失均具有重要意义。
在实际的机组运行过程中，运行人员应结合失磁时的各种现象作出准确判断和果断处理，确保机组的安全、稳定、经济地运行。
七、发电机失磁保护由于发电机失磁对系统和发电机都有影响，在电力系统中对于大、中型发电机都配有相应的失磁保护，其原理大多利用发电机失磁后，机端测量阻抗变化的轨迹构成保护主判据，如：定子判据：（1）失磁的机端测量阻抗进入静稳边界圆。
发电机失磁原因及处理
发电机失磁原因及处理
什么是发电机失磁？
发电机失磁是指发电机剩磁消失。
剩磁指的是铁磁材料磁化过程中外加磁场消失后铁磁材料还保留的磁场。
发电机剩磁指的是停机后定转子铁心保留的剩磁。
为什么发电机里必须要有剩磁？
对于自励式发电机，靠剩磁发电，发出的电再向转子绕组供电，加强转子磁场，通过正反馈使发电机输出电压逐渐升高，最后达到额定电压。
如果没有剩磁，发电机就没法发电了。
发电机失磁原因？
1）发电机长时间不用，导致出厂前含在铁心中的剩磁失去，励磁绕组建立不起应有的磁场，这时发电机运转正常但不发电，此类现象在长期不用的机组较多；
2）发电机停机时，先停原动机（柴油机、汽油机等），再断负载（用电器），这样会消耗铁心中的剩磁，从而导致发电机失磁。
如何处理发电机失磁？
1）断开自动电压调节器（AVR）同励磁机定子绕组的连接；
2）将一个电压为24V的直流电源(如蓄电池)与励磁机定子绕组连接（注意两者的正负极要相互对应）；
3）启动机组将转速调至额定转速运行一段时间即可。
