通用斗式提升机
斗式提升机
斗式提升机第一节 概述斗式提升机的一种垂直输送粉料、散粒、碎块物料的连续输送机械设备。
用途：斗式提升机可以用于提升粉料、散粒物料和碎块物料。
因此，在粮食加工厂、油脂厂、饲料厂、食品厂、化工厂、建筑材料厂和港口仓库品，得到广泛的应用。
分类：按输送物料的方向分：可分为垂直提升和倾斜输送，根据生产需要，又发展为可以在水平位置直料，垂直提升再转为水平输送的斗式提升机。
按牵引构件分：可分为带式斗提和链式斗提。
按料斗在牵引构件上的布置形式分：可分为密集型图1：斗式提升机机头 观察窗机筒 畚斗 张紧轮 牵引带 驱动轮 驱动装置 机座和稀疏型。
按物料从斗中卸载方式分：可分为离心式、重力式和混合式。
斗式提升机的一般构造如图1所示。
牵引构件环绕在上端的驱动轮和下端的张紧轮之间构成一个环形的轮廓。
在牵引件上每隔一定距离安装着许多料斗。
提升机的外壳分三个部分：上端称为机头，下端称为机座，中间称为提升管。
提升管可根据提升高度由若干节组成。
提升机的驱动装置与头轮轴相连，使提升机获得动力。
张紧装置与底轮轴相连，使牵引获得必要的张力，以保证正常运转。
提升管的项端设有防爆孔，排泄爆炸性气体，以防止粉尘爆炸事故的发生。
提升机工作时，物料由进料口均匀地进入机座的料斗中，然后被提升到机头。
当料斗绕入驱动轮时，物料开始倾倒出来，从料口流出机外。
斗式提升机的优点：结构简单、紧凑，占地面积小，工作平稳可靠，提升高度高(可达30～50M)，生产率范围大(3～160m3/h)，耗用动力小，有良好的密封性等。
斗式提升机的缺点：对过载敏感，必须连续均匀地供料，料斗容易磨损，容易引起粉尘爆炸等。
第二节斗式提升机的工作过程斗式提升机的工作过程分三个阶段:物料装入料斗的过程；物料从机座提升到机头的过程；物料从料斗内倒入出料口的卸料过程。
一、装料过程(一)装满系数料斗的装料过程直接影响提升机的输送能力。
判别装料工作的质量可用装满系数ϕ的大小来衡量，即：ϕ =V k V m料斗几何体积斗内装盛物料的体积 (1)影响料斗装满系数的因素很多，其中与料斗的形式有关；与牵引件的线速度有关；与机座的装料方式有关；与物料的物理特性等因素有关。
斗式提升机样本及选型
斗式提升机样本及选型
一、斗式提升机简介
斗式提升机是指利用托盘、葫芦、节拍和链条等装置组成的立体起重机械，通过传动系统动作的重复，实现轻货物的相对起重、转移和放置的一种机械设备。
由于其结构简单、操作方便、安全性高，被广泛应用于工厂仓库及作业场所的货物搬运中。
二、斗式提升机样本
1、单斗提升机样本
单斗提升机是指由一个吊斗组成的起重机械，由斗架、包括落料口、上斗口以及悬臂架组成，落料口处安装有滑轮组，斗架连接着摆动机构，摆动机构的上端连接着悬臂架，使得整个斗提机能实现上下、左右位置的移动。
2、双斗提升机样本
双斗提升机是指安装有两个吊斗的提升机械，由斗架、包括落料口、上斗口以及悬臂架组成，落料口处安装有滑轮组，斗架连接着摆动机构，摆动机构的上端连接着悬臂架，使得整个斗提机能实现上下、左右位置的移动，并可实现两个斗子的并行提升。
三、斗式提升机选型
1、根据货物重量和体积，选择适合货物的斗式提升机。
TH315斗式提升机说明书

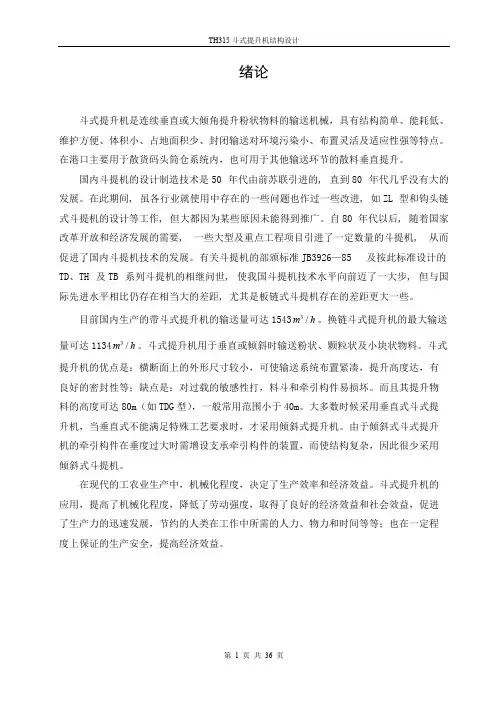

绪论斗式提升机是连续垂直或大倾角提升粉状物料的输送机械，具有结构简单、能耗低、维护方便、体积小、占地面积少、封闭输送对环境污染小、布置灵活及适应性强等特点。
在港口主要用于散货码头筒仓系统内，也可用于其他输送环节的散料垂直提升。
国内斗提机的设计制造技术是50 年代由前苏联引进的, 直到80 年代几乎没有大的发展。
在此期间, 虽各行业就使用中存在的一些问题也作过一些改进, 如ZL 型和钩头链式斗提机的设计等工作, 但大都因为某些原因未能得到推广。
自80 年代以后, 随着国家改革开放和经济发展的需要, 一些大型及重点工程项目引进了一定数量的斗提机, 从而促进了国内斗提机技术的发展。
有关斗提机的部颁标准JB3926—85 及按此标准设计的TD 、TH 及TB 系列斗提机的相继问世, 使我国斗提机技术水平向前迈了一大步, 但与国际先进水平相比仍存在相当大的差距, 尤其是板链式斗提机存在的差距更大一些。
目前国内生产的带斗式提升机的输送量可达1543。
换链斗式提升机的最大输送3/m h 量可达1134。
斗式提升机用于垂直或倾斜时输送粉状、颗粒状及小块状物料。
斗式3/m h 提升机的优点是：横断面上的外形尺寸较小，可使输送系统布置紧凑，提升高度达，有良好的密封性等；缺点是：对过载的敏感性打，料斗和牵引构件易损坏。
而且其提升物料的高度可达80m （如TDG 型），一般常用范围小于40m 。
大多数时候采用垂直式斗式提升机，当垂直式不能满足特殊工艺要求时，才采用倾斜式提升机。
由于倾斜式斗式提升机的牵引构件在垂度过大时需增设支承牵引构件的装置，而使结构复杂，因此很少采用倾斜式斗提机。
在现代的工农业生产中，机械化程度，决定了生产效率和经济效益。
斗式提升机的应用，提高了机械化程度，降低了劳动强度，取得了良好的经济效益和社会效益，促进了生产力的迅速发展，节约的人类在工作中所需的人力、物力和时间等等；也在一定程度上保证的生产安全，提高经济效益。
斗式提升机使用说明书
斗式提升机使用说明书一、斗式提升机特点与用途特TD/TG系列斗式提升机具有占地面积小，提升高度高，输送量大，动力消耗低和密封性好等特点。
适用于作粮食、食品、饲料、矿山、工业等粒状和粉状物料垂直输送设备。
二、设备结构及外形尺寸1、机脚；2、进料斗；3、机座；4、机筒；5、调节机构；6、料斗带；7、料斗；8、观察窗；9、机头；10、机头盖；11、逆止器；12、电机三、斗式提升机安装1、安装提升机应首先固定好机座，机座应固定在可靠的基础上，然后在机座上依次连接机筒，最后连接机头和安装减速电机。
2、整机安装校直后，机筒在穿过楼层处必须与楼板固定，若附着物，应安设支承机壳的支架，以防止整个机器倾斜和位移。
3、机筒连接允许垫入密封垫，以保证密封。
4、提升机的料斗按要求安装在料斗带上，装好料斗的料斗带两端分别从机头放入。
绕过头轮和底轮，早操作孔处进行连接。
在装置料斗带时。
应将底轮调至最高位置。
5、校正头轮轴至水平，并使头轮轴和尾轮轴位于统一垂直平面内。
6、斗式提升机为垂直输送设备，头轮、底轮、机筒的中心线应力求在同一铅垂线上，其偏差每米长度不超过2毫米，积累偏差不超过8毫米。
7、料斗装于提升机内，不应有偏斜造成碰撞机壳现象发生。
8、张紧装置应保证料斗带具有均匀的正常工作所必须的张紧力。
9、当提升机安装完毕后，应向各润滑部位加注润滑油，进行空载试车，空载试车正常后，方可进行负载试车和投入生产。
五．斗式提升机操作1、提升机应在空载下启动，待运转正常后，方可向提升机进料，进料应是均匀的。
以免机座内被物料堵塞，若发生堵塞，必须立即停止进料，拉开插板，清除机座内堵塞物料（严禁将手伸进机座内扒料），待料斗带运转正常后再重新进料。
2、停车前，应先停止进料，待物料基本卸空后才能停车。
3、料斗带跑偏或打滑可调节机座上的调节丝杆。
六、斗式提升机维护和保养为延长设备使用寿命，保证正常运转，应对紧固件料斗等定期进行检查，发现磨损或变形等机件，应即时修理或更换，并注意保持轴承有良好的润滑。
TDTG提升机使用说明书
588
1812
1530
1330
TDTG80/48
1400
600
1750
1850
1750
L尺寸以深型畚斗确定
山东亿恺仓储工程有限公司
斗式提升机
使用说明书
TDTG系列
第6页
共6页
提升量
（t/h）
线速度
（m/s）
畚斗距离
（mm）
提升高度
（m）
电机功率
（Kw）
TDTG20×11
200
2~8
2~3.5
150~220
≤10
1.1~3
TDTG26×11
260
3~9
2~3.5
150~220
≤15
1.1~3
TDTG36×11
TDTG36×13
TDTG36×18p
320
5~10
10~15
15~30
1、供料先于起动
2、畚斗带张力不足而打滑
3、供料超过提升机提升能力
4、有大块物料落入提升机底座，使畚斗卡死
1、严格遵守开、停机规程
2、调节好张紧装置
3、严格控制进料速度
4、打开机座插板，将物料清理干净
畚斗与立筒碰撞
畚斗跑偏
用张紧装置调整带轮，使畚斗带运行在中间位置
动 力 消 耗 大
1、轴承积灰，润滑不好
高强度塑料畚斗DS2316/DS2314
机头UCP310
机尾UCF210
TDTG50/28
尼龙强力畚斗带
宽B=300mm
高强度塑料畚斗DS/DQ2816
双列调心滚子轴22311C
TDTG60/34
尼龙强力畚斗带
斗式提升机设计（含全套CAD图纸）
摘要斗式提升机是一种被普通采用的垂直输送设备,用于运送各种散状和碎块物料，例如水泥，沙，土煤，粮食等，并广泛地应用于建材、电力、冶金、机械、化工、轻工、有色金属、粮食等各工业部门。
斗式提升机的结构特点是：被运送物料在与牵引件连结在一起的承载构件料斗内，牵引件绕过各滚筒，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，连续运动输送物料。
驱动装置与头轮相连，使斗式提升机获得动力并驱使运转。
本次设计主要针对TH250的整体结构设计,驱动链轮的设计,电机、减速机、等主要零部件的选择及驱动轴的设计校核。
关键词：斗式提升机；设计；驱动装置；牵引件ABSTRACTThe bucket elevator is a common vertical transportation equipment for the delivery of a variety of bulk and fragments of materials such as cement,sand,soil,coal,grain,and is widely used in building materials,electricity,metallurgy,mechanical,chemical industry,light industry, nonferrous metals,grain and other industrial sectors.Bucket Elevator is the structural characteristics:the materials being transported together with the traction of carrying components of the hopper,the traction around the drum pieces,forming a closed loop containing a branch of a delivery of materials and a branch of the non-delivery of materials,the Movement for conveying materials.The design of the main TD250overall structural design,the design of the drive pulley, the select of motor,reducer,belt and other parts and the drive shaft design verification.Keywords：Bucket elevator；Chain wheel；drives；traction components目录1绪论 (1)1.1课题研究的背景和意义 (1)1.2国内外斗式提升机的发展与现状 (1)1.2.1国内斗式提升机的技术现状 (1)1.2.2国内外斗式提升机技术的差距 (2)1.3斗式提升机的发展趋势 (3)2TH斗式提升机方案设计 (5)2.1总体布置及工作原理 (5)2.1.1卸料方式及选用 (6)2.2主要零部件及选型 (7)2.2.1牵引件 (7)2.2.2料斗 (7)3斗式提升机的设计计算 (11)3.1输送能力和料斗的计算 (11)3.1.1输送能力的计算 (11)3.1.2料斗的计算 (11)3.1.3核算输送能力： (12)3.2运行阻力的计算 (12)3.3电动机的选取 (15)3.4驱动链轮的设计计算 (16)3.5减速器的设计 (17)3.5.1分配传动比 (17)3.5.2计算传动装置的运动和动力参数 (18)3.5.3传动件的设计计算 (19)3.5.4轴的设计计算 (28)3.6链轮轴的设计与校核 (36)3.6.1轴的设计 (36)3.6.2轴的校核 (37)3.6.3轴承选用 (39)3.6.4驱动链轮键的设计校核 (40)3.7联轴器的选取 (40)3.8壳体的设计 (41)4斗式提升机安装、使用说明、故障维修和维护 (42)4.1斗式提升机的安装、调试及运行 (42)4.2斗式提升机操作规程 (42)4.3斗式提升机故障处理 (43)4.4斗式提升机维护和保养 (44)5斗式提升机的变频调速控制 (45)5.1斗式提升机速度调节的意义 (45)5.2斗式提升机的变频调速 (45)5.2.1变频器调速运行的节能原理 (45)5.3PLC与台达变频器控制斗式提升机的速度 (46)5.3.1电动机调速的运转要求 (48)5.3.2硬件设计和软件设计 (48)参考文献 (51)1绪论课题研究的背景和意义斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。
斗式提升机分类
斗式提升机主要用于垂直输送粉状、颗粒状及块状物料，其类型分为多种，下面为大家介绍一下斗式提升机常见的三种分类：TD皮带式提升机TH环链式链条斗式提升机、NE板链提升机
1、TD皮带式斗式提升机胶带斗式提升机比较简单，采用特殊设计，带防撕裂的高强度钢丝绳芯胶带，配以专用的胶带接头和料斗固定件使胶带能长期可靠运行。
普通胶带物料的温度不超过60℃，钢绳胶带允许物料温度达80℃，耐热胶带允许物料温度达120℃。
2、环链斗式提升机
环链结构的斗式提升机制造比较简单，采用类圆环链条作为牵引部件，料斗之间的连接也比较牢固，适用于输送粉状、粒状、小块状物料，如水泥、碎石、沙子、化肥等，输送物料的温度可达250℃。
3、NE板链斗式提升机
板链式的斗式提升机自重轻，结构坚固，适用于提升量大的物料，采用全封式机壳链速低，几乎无回料现象，输送物料的温度可达250℃。
以上是斗式提升机常见的几种分类，斗式提升机根据输送物料属性、输送量、提升高度等方面的不同，选择的型号种类也有所不同。
新乡市荣威机械是专业生产销售斗式提升机的厂家，更多的信息可以咨询荣威机械的工作人员。
斗式提升机的特点
斗式提升机的特点斗式提升机的特点、安装、操作、维修一、斗式提升机的特点、安装、操作、维修①、创佳斗式提升机特点与用途特TD/TG系列斗式提升机具有占地面积小，晋升高度高，输送量大，动力消耗低和密封性好等特点。
合用于作粮食、食物、饲料、矿山、产业等粒状和粉状物料垂直输送设备。
②、设备结构及形状尺寸③、创佳斗式提升机安装1、安装提升机应首先固定好机座，机座应固定在可靠的基础上，然后在机座上依次连接机筒，最后连接机头和安装减速电机。
2、整机安装校直后，机筒在穿过楼层处必需与楼板固定，若附着物，应安设支承机壳的支架，以防止整个机器倾斜和位移。
3、机筒连接答应垫入密封垫，以保证密封。
4、提升机的料斗按要求安装在料斗带上，装好料斗的料斗带两端分别从机头放入。
绕过头轮和底轮，早操纵孔处进行连接。
在装置料斗带时。
应将底轮调至最高位置。
5、校正头轮轴至水平，并使头轮轴和尾轮轴位于同一垂直平面内。
6、斗式提升机为垂直输送设备，头轮、底轮、机筒的中央线应力求在统一铅垂线上，其偏差每米长度不超过2毫米，积累偏差不超过8毫米。
7、料斗装于提升机内，不应有偏斜造成碰撞机壳现象发生。
8、张紧装置应保证料斗带具有平均的正常工作所必需的张紧力。
9、当提升机安装完毕后，应向各润滑部位加注润滑油，进行空载试车，空载试车正常后，方可进行负载试车和投入出产。
④．创佳斗式提升机操纵1、提升机应在空载下启动，待运转正常后，方可向提升机进料，进料应是平均的。
以免机座内被物料堵塞，若发生堵塞，必需立刻休止进料，拉开插板，清除机座内堵塞物料(严禁将手伸进机座内扒料)，待料斗带运转正常后再重新进料。
2、泊车前，应先休止进料，待物料基本卸空后才能泊车。
3、料斗带跑偏或打滑可调节机座上的调节丝杆。
六、斗式提升机维护和保养为延长设备使用寿命，保证正常运转，应对紧固件料斗等按期进行检查，发现磨损或变形等机件，应即时修理或更换，并留意保持轴承有良好的润滑。
⑤、创佳斗式提升机故障及排除方法故障原因排除方法皮带跑偏机尾座张紧轮未调平调整张紧丝杆料斗撞击机壳料斗带未张紧调整张紧丝杆回流量过大机头卸料调节板位置不正调整调节板，使调节板尽量接进料斗口部减速器或轴承温升过高内有污物安装不当清除污物重新校正安装二、斗式提升机的安装1、斗式提升机上下轴应平行，其轴心线应在同一平面内。
斗式提升机工作原理
斗式提升机工作原理
斗式提升机是一种常用的物料输送设备，它主要由机架、斗筒、传动装置、上部轮组、下部轮组、张紧装置、中部轮组等部件组成。
其工作原理是利用斗筒固定在链条或带式传动装置上，通过传动装
置的运转，使斗筒在轮组的引导下沿着提升机的轨道进行往复运动，实现物料的垂直提升。
在斗式提升机的工作过程中，首先是将待提升的物料通过进料
口装入斗筒中。
随着传动装置的启动，斗筒开始沿着轨道向上运动。
在运动过程中，物料受到重力的作用，向下运动，但由于斗筒的运
动速度较快，物料并不会掉落，而是被斗筒夹在两个相邻的斗中，
随着斗筒向上运动，物料也被提升到所需的高度。
当斗筒到达顶部轮组时，物料会受到离心力的作用，向外抛出，然后通过卸料口排出。
在卸料口处，通常会设置导流装置，以确保
物料均匀地排出，避免堵塞或漏料现象的发生。
斗式提升机的传动装置通常采用电机、减速机、链条或带式传
动等组成，通过合理的传动比和动力输出，实现斗筒的稳定运行。
同时，为了保证斗筒的正常运转，斗式提升机还配备有张紧装置，
用于调整链条或带式的张紧度，以确保传动的稳定性和可靠性。
在斗式提升机的运行过程中，中部轮组起到了重要的引导作用，它能够有效地保持斗筒的运行轨迹，避免偏离或摇摆，保证物料的
稳定提升和卸料。
同时，上部轮组和下部轮组也起到了支撑和引导
的作用，确保斗筒的运行轨迹和稳定性。
总的来说，斗式提升机通过合理的结构设计和传动装置的运转，实现了物料的垂直提升和输送。
其工作原理简单清晰，操作方便，
适用于各种物料的输送，是工业生产中常用的重要设备之一。
斗式提升机样本及选型
斗式提升机样本及选型概述:TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造。
TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。
型号的分类:斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：(1).TD系列斗式提升机TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。
TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.(2).TH系列斗式提升机TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。
其常用于较大比重的物料的提升。
(3).NE系列斗式提升机NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。
如NE150指的是提升量为150吨一小时而不是斗宽150。
NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。
斗提机斗式提升机工作原理
斗提机斗式提升机工作原理
斗提机（也被称为斗式提升机）是一种常见的垂直输送设备，主要用于将物料从低处提升到高处。
它由一个或多个斗型提升机组成，其中每个斗提升机都由斗提升装置、传动装置、张紧装置、导向装置、支撑结构和电气控制系统等组成。
下面是斗提机的工作原理：
1. 斗提升装置：斗提升装置由斗链、斗板和轴承等组成。
物料被投入到斗提升机的料斗中，斗链通过旋转带动斗板运动。
斗板在运动过程中从物料的进料点附近提起物料，并在上升时将物料倾倒到卸料口处。
2. 传动装置：传动装置主要由电机、减速器和链条等组成。
电机提供动力，通过减速器将电机的转速转换为斗链的转速，链条将动力传递给斗链和斗板。
3. 张紧装置：张紧装置用于保持斗链的适当张紧状态，以防止斗链松弛或过紧。
常见的张紧装置包括手动张紧轮和自动张紧器。
4. 导向装置：导向装置用于保持斗链的正确运行轨迹，并防止斗链偏离托盘或滚筒。
常见的导向装置包括导向滚筒和导向板。
5. 支撑结构：支撑结构是斗提升机的主体部分，提供强大的支撑和稳定性。
它通常由钢架、支撑梁和支撑柱等构成。
6. 电气控制系统：电气控制系统用于控制斗提升机的启动、停
止、升降速度和升降高度等参数。
它包括电动机、电磁离合器、断路器、限位开关和控制面板等。
通过以上工作原理，斗提机能够将物料从低处输送到高处，广泛应用于各种行业的物料搬运和垂直输送工作中。
斗式提升机
• （二）、卸料 • 料斗中物料受力分析： • P—重力与离心力的合 力N的作用线与滚筒中 心垂直线的交点，称 为极点。 • h—极点P到回转中心 的距离，称为极距。
h 895 n2
由上式可见，h的大小只与驱动滚筒的转速有关，与物料及 料斗的位置无关。即n↑，则h↓，而离心力Ｆ与重力Ｇ的比值（ F/G ）↑。相反
3、按装料方式不同：可分为挖取式和注入式。
（a）挖取法: 物料加到提升 机底部，被运转着的料斗直 接掏取而提升。 适用：适合于小或磨 蚀性小的粉状物料。 特点：其运行阻力较 小，故料斗的速度较高。 （b）注入法: 物料直接由装 料口加到运行的料斗中。 适用：适用于料块 较大及磨蚀性大的物料。
4、按料斗的结构不同可分为：浅斗、深 斗和三角形斗。
• 6、斗式提升机在港口的应用 • 按卸机类型不同可分为卸车机和卸船机。 • 1）、斗式卸车机
• 斗式卸车机一般由链斗卸车机和带式输送 机组成，并配备带有行走机构的门架组成。 生产率高，最高可达1000t/h，提升高度为 4~5m，改造后可逆向运行，做装车机用。
• 2）斗式卸船机 • 按结构不同可分为张紧式和悬链式卸船机。
• 五、斗式提升机的使用与维护管理： • 使用中应遵循“用前必检查，用中多观 察，用后勤养护”的使用原则。 • （1）操作时必须遵守“无载起动，空载停 车”的原则。也就是先开机，待运转正常 后，再给料；停车前应将机内的物料排空。 • （2）工作时，进料应均匀，出料管应通畅， 以免引起堵塞。如发行堵塞，应立即停止 进料并停机，拉开机座插板，排除堵塞物。 注意此时不能直接用手伸进底座。
•
悬链式卸船机与张紧式卸船的区别是：悬链式卸 船机没有张紧装置，其取料区段呈自由悬垂状态， 可在取料的同时完成清仓。
斗式提升机设计
摘要斗式提升机是一种被普通采用的垂直输送设备, 用于运送各种散状和碎块物料，例如水泥，沙，土煤，粮食等，并广泛地应用于建材、电力、冶金、机械、化工、轻工、有色金属、粮食等各工业部门。
斗式提升机的结构特点是：被运送物料在与牵引件连结在一起的承载构件料斗内，牵引件绕过各滚筒，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，连续运动输送物料。
驱动装置与头轮相连，使斗式提升机获得动力并驱使运转。
本次设计主要针对TH250的整体结构设计, 驱动链轮的设计,电机、减速机、等主要零部件的选择及驱动轴的设计校核。
关键词：斗式提升机；设计；驱动装置；牵引件ABSTRACTThe bucket elevator is a common vertical transportation equipment for the delivery of a variety of bulk and fragments of materials such as cement, sand, soil, coal, grain, and is widely used in building materials, electricity, metallurgy, mechanical, chemical industry, light industry, nonferrous metals, grain and other industrial sectors. Bucket Elevator is the structural characteristics: the materials being transported together with the traction of carrying components of the hopper, the traction around the drum pieces, forming a closed loop containing a branch of a delivery of materials and a branch of the non-delivery of materials, the Movement for conveying materials. The design of the main TD250 overall structural design, the design of the drive pulley, the select of motor, reducer, belt and other parts and the drive shaft design verification.Keywords：Bucket elevator；Chain wheel；drives；traction components目录1绪论 (1)1.1课题研究的背景和意义 (1)1.2国内外斗式提升机的发展与现状 (1)1.2.1国内斗式提升机的技术现状 (1)1.2.2国内外斗式提升机技术的差距 (2)1.3斗式提升机的发展趋势 (3)2TH斗式提升机方案设计 (5)2.1总体布置及工作原理 (5)2.1.1卸料方式及选用 (6)2.2主要零部件及选型 (7)2.2.1牵引件 (7)2.2.2料斗 (7)3斗式提升机的设计计算 (11)3.1输送能力和料斗的计算 (11)3.1.1输送能力的计算 (11)3.1.2料斗的计算 (11)3.1.3核算输送能力： (12)3.2运行阻力的计算 (12)3.3电动机的选取 (15)3.4驱动链轮的设计计算 (16)3.5减速器的设计 (17)3.5.1分配传动比 (17)3.5.2计算传动装置的运动和动力参数 (18)3.5.3传动件的设计计算 (19)3.5.4轴的设计计算 (28)3.6链轮轴的设计与校核 (36)3.6.1轴的设计 (36)3.6.2轴的校核 (37)3.6.3轴承选用 (39)3.6.4驱动链轮键的设计校核 (40)3.7联轴器的选取 (40)3.8壳体的设计 (41)4斗式提升机安装、使用说明、故障维修和维护 (42)4.1斗式提升机的安装、调试及运行 (42)4.2斗式提升机操作规程 (42)4.3斗式提升机故障处理 (43)4.4斗式提升机维护和保养 (44)5斗式提升机的变频调速控制 (45)5.1斗式提升机速度调节的意义 (45)5.2斗式提升机的变频调速 (45)5.2.1变频器调速运行的节能原理 (45)5.3PLC与台达变频器控制斗式提升机的速度 (46)5.3.1电动机调速的运转要求 (48)5.3.2硬件设计和软件设计 (48)参考文献 (51)1绪论课题研究的背景和意义斗式提升机广泛用于垂直输送各种散状物料，国内斗提机的设计制造技术是50年代由前苏联引进的,直到80年代几乎没有大的发展。
斗式提升机标准
斗式提升机斗式提升机用于提升物料，驱动方式为右装．带驱动装置检修平台。
1、引用标准GB/T 1184——1996 形状和位置公差未注公差值GB/T 1348——1998 球墨铸铁件GB/T 9439——1998 灰铸铁件GB/T 11352——1989 一般工程用铸造碳钢件GB/T 13306——1991 标牌GB/T 13384——1992 机电产品包装通用技术条件JB/T 3926.1——1999 垂直斗式提升机型式与基本参数MT/T 36——1980 矿用高强度圆环链2、技术参数及技术要求2.1、技术参数：(1)、提升物料为除尘灰，温度：常温；（2）、斗式提升机型号:TH400-13.5；（3）、输送能力：36m3/h；（4）、提升高度：H=13.5m；（5）、电机功率：按厂方配置；（6）、斗式提升机减速机：ZQ400-31.5-3型；（7）、链条形式:合金钢圆环链；（8）、提升速度：1.4m/s；（9）、单重：4.5T；（10）、供货数量：1台；（11）、按甲方提供的基础图设计斗式提升机的基础地脚。
2.2、技术要求（一）、一般技术要求：1、提升机应符合JB/T 3926的要求，并应按经定程序批准的图样和技术文件制造，安装和使用本标准,图样和技术文件未规定的技术要求,按建材机械、机电行业等有关通用标准执行；2、图样上未注公差尺寸的极限偏差应符合GB/T 1184的规定,其中机械加工表面为 tTl3级;焊接件非机械加工表面为ITl6级;模锻件非机械加工表面为ITl5级制造；3、焊接件焊接前应清除表面污物，焊缝应紧密、均匀，不得有未焊透、为熔合、咬肉、烧伤等缺陷，焊缝外观不得有裂纹、夹渣、气孔；4、铸件应符合GB/T 1348、GB/T 9439、GB/T 11352的规定；5、锻件不应有夹层、折叠、裂纹、锻伤、结疤、夹渣等缺陷；6、提升机应设置料位计、速度监测器和胶带防跑偏装置（二）、主要零件技术要求1、铸造链轮应进行消除内应力处理，内孔及工作表面不得有砂眼，其余表面经加工或清砂后，当砂眼处铸件壁厚不大于15mm，砂眼个数不超过三个且砂眼深度不大于1.8mm，砂眼最大面积不大于4mm²或当砂眼处铸件壁厚小于15mm，砂眼个数不超过三个且砂眼深度不大于2mm，砂眼最大面积不大于5mm²时，可不补焊；当砂眼面积大于上述而小于表面积的5%时，应予以填料修补。
矿用提升机型号标准规格
矿用提升机型号标准规格矿用提升机是一种用于矿山和采矿行业的重要设备，主要用于提升和运输矿石、岩石、煤炭等物料。
根据不同的使用环境和需求，矿用提升机有多种不同的型号和规格。
下面将介绍几种常见的矿用提升机型号标准规格。
1. 斗式提升机斗式提升机是一种常见的矿用提升机，它采用斗式提升杯来提升物料。
斗式提升机适用于垂直或倾斜输送物料，可以提升各种粒度和性质的物料，例如煤炭、矿石、水泥等。
斗式提升机的型号标准规格通常根据其提升能力、提升高度、斗容量等参数来确定。
2. 链式提升机链式提升机是一种采用链条作为牵引元件的矿用提升机，它适用于垂直或倾斜输送物料。
链式提升机可以提升各种粒度和性质的物料，例如煤炭、矿石、水泥等。
链式提升机的型号标准规格通常根据其提升能力、提升高度、链条规格等参数来确定。
3. 螺旋提升机螺旋提升机是一种采用螺旋叶片作为牵引元件的矿用提升机，它适用于水平或倾斜输送粉状、颗粒状或小块状物料。
螺旋提升机可以提升各种粒度和性质的物料，例如粉煤灰、水泥、颗粒等。
螺旋提升机的型号标准规格通常根据其提升能力、提升高度、螺旋直径等参数来确定。
4. 斜槽提升机斜槽提升机是一种采用斜槽作为牵引元件的矿用提升机，它适用于水平或倾斜输送颗粒状或小块状物料。
斜槽提升机可以提升各种粒度和性质的物料，例如煤炭、矿石、水泥等。
斜槽提升机的型号标准规格通常根据其提升能力、提升高度、斜槽长度等参数来确定。
5. 桶式提升机桶式提升机是一种采用桶式提升杯作为牵引元件的矿用提升机，它适用于垂直或倾斜输送物料。
桶式提升机可以提升各种粒度和性质的物料，例如煤炭、矿石、水泥等。
桶式提升机的型号标准规格通常根据其提升能力、提升高度、桶容量等参数来确定。
以上是几种常见的矿用提升机型号标准规格的介绍。
在选择合适的矿用提升机时，需要根据具体的使用环境和需求来确定合适的型号和规格。
同时，还需要考虑设备的质量、安全性能、维护保养等因素，以确保设备的正常运行和安全使用。
斗式提升机课件
斗式提升机的装载方式有掏 取式和流入式。掏取式主要用于 输送粉状、粒状和小块状等磨搓 性小的散状物料，由于在掏取物 料时不会产生很大的阻力，所以 允许料斗的运行速度较高。流入 式主要用于输送大块和磨搓性大的物料，其料斗的布置很密， 以防止物料在料斗之间洒落，料斗的运行速度不超过1m/s。 斗式提升机在建材工业被广泛应用于垂直输送块状、粒状和粉 状物料。一般情况下多采用垂直斗式提升机，仅当垂直斗式提 升机不能满足特殊工艺要求时，才采用倾斜斗式提升机，但倾 斜斗式提升机的牵引构件在垂度过大时需增设支承牵引构件的 装置，而使结构复杂，因而很少采用。
（三）驱动轮直径的确定 1、带式提升机驱动滚筒 的直径 该直径还需与选定的胶带层数相适合，以免胶带绕过滚 筒时产生过大的内应力。一般取 2、环链式提升机链轮直径： 3、板链式提升机链轮直径：
三、运行阻力和驱动功率的计算 斗式提升机所需的驱动功率，决定于牵引构件 运动时所克服的一系列阻力，其中主要有： 1、物料沿牵引构件运动方向的重力分量； 2、当牵引构件绕过轮时，各部摩擦力； 3、料斗掏取物料时的阻力 （一）牵引构件张力计算 在垂直斗式提升机计算简图中，1点的张力最小， 3点张力最大。为了计算各点的张力，可利用逐点张 力计算法进行计算，即牵引构件在轮廓上沿运行方 向的每点张力等于前一点张力与这两点之间区段的 阻力之和。 1、2点上的张力计算：
当料斗通过驱动轮时，物料受到的离心力的大小固定不 变，而它的方向却随着料斗位置的不同而改变。当料斗的位置 在2点时，若物料的重力和离心力的大小相等，方向相反，则物 料在此二力作用下呈悬浮状态，对斗壁不再有压力，与斗壁也 没有摩擦力发生。出现这种情况的速度一般称为临界转速。 由于 然而，一般只有容重轻、颗粒小而均匀的物料（如谷物、 小麦等）才用这种临界速度进行卸载。在工业中往往使离心力 稍小于重力，这样卸载最完全。即 系数K0一般在1~2之间选取，比较多的取K0 =1.5。若 K0 =1.5，则 驱动轮的实际转速一般比上式计算值小10%~12%。
TDTG系列斗式提升机
TDTG系列斗式提升机一、概述本公司目前生产的TDTG系列斗式提升机是专门用于连续垂直输送谷物的设备，其占地面积小，输送量大，功率消耗低。
在油脂、饲料、面粉、淀粉等行业使用极为普遍，该系列斗式提升机是根据国内外斗式提升机的现状，结合国情消化吸收同类产品的优点生产的新一代斗式提升机，可广泛用于垂直输送各种颗粒类物料。
二、工作原理传动机构（可根据用户要求制作）通电后，带动头轮使畚斗带由下而上循环运动，通过固定在畚斗带上的畚斗，将进入机座进料口的物料装满传送到提升机头部，由于头部外壳按抛物线形设计，使物料在离心力的作用下从出料口抛出，空的畚斗又经过畚斗带传动回到提升机机座，装满物料后又被提升上来抛出，这样反复循环，把底部物料提升到指定高度下料，达到垂直输送的要求。
三、特点1、整机外形美观，体积小，耗电少，输送量大。
2、传动机构合理可靠，头轮采用凸轮包胶工艺增大摩擦系数及减少跑偏。
由于头轮采用机械包装，磨损后更换简单。
3、采用高强度塑料畚斗，故畚斗使用寿命长，满载系数大。
4、采用强力畚斗带，抗拉强度大，延伸率低，使用寿命长。
5、头轮、尾轮为鼠笼式（可根据用户要求）结构可最大的减少破碎率。
6、该机装有止逆器，当停电时，提升机突然停止运转，物料不会倒灌到提升机底部，减少扒料。
当检修时，由于止退作用，皮带不会倒转，确保检修人员的安全。
7、畚斗与皮带之间加装垫圈，防止了夹料的产生。
8、安全稳妥，该机可根据用户要求装多道防爆口（用于粉料时），能有效防止粉尘爆炸（如用于矿山），可选装速度监控，自动跑偏报警，防堵报警等系统，并可与控制系统连结，确保生产正常。
四、TDTG系列斗式提升机主要技术参数如表8所示型号说明如下：如：T D T G 50 ×28畚斗型号：DQ2816头轮直径：φ=500mm固定式斗式提升机通用型粮油机械输送量的计算:Q=KQ实式中：Q---造型输送量（T/H）Q实---实际输送量（T/H）K---为防止密集进料或堵塞而考虑的不均匀系数，K=1.2～1.6 并且：Q=3.6×i×γ×φ×υ/a式中：i---畚斗容积（L）a---畚斗间距（m）γ---物料容重（T/m3）φ---装满系数υ---线速（m/s）五、安装使用、检查、调整及维修1、提升机必须垂直安装，最高安装直线与垂线误差不得超过15mm；按装好后应紧固、定位，不使其发生位移。
斗式提升机说明书
斗式提升机说明书一、产品概述斗式提升机是一种常用的垂直输送设备，主要用于将散状、粒状或块状的物料从底部升至顶部的过程。
该机具有结构简单、工作可靠、运行平稳等特点，广泛应用于建筑材料、化工、冶金、矿山等行业。
二、产品结构与工作原理1. 结构：斗式提升机主要由机体、提升机链条、斗板、传动装置、驱动装置和紧急停车装置等组成。
机体由钢板焊接而成，具有足够的强度和刚性。
2. 工作原理：斗式提升机的工作原理是通过驱动装置带动提升机链条和斗板沿提升机的轨道上下运动，实现物料的垂直输送。
在运行过程中，物料由进料口进入机体内，然后被斗板抓取，随着链条的升降运动，物料逐渐向上运送，最终从卸料口排出。
三、使用方法与注意事项1. 安装：在安装斗式提升机之前，首先要确保提升机的基础牢固可靠。
然后按照提升机的安装尺寸要求，正确安装主体结构和驱动装置，同时确保链条调整到适当的张紧度。
2. 使用：在使用斗式提升机之前，要首先对设备进行全面检查，确保各个部件正常运行。
使用时，要按照提升机的额定容量和提升速度进行物料的投入，避免超载运行。
同时，要定期进行润滑保养工作，保持设备的正常运行。
3. 注意事项：1) 在操作斗式提升机时，要注意安全，禁止身体接近机体进料口和卸料口，防止发生事故。
2) 在运行中，如有异常情况或异常噪音，请立即停止使用，并进行检修。
3) 禁止在提升机正常运行时对设备进行任何改动或维修，以免发生意外。
4) 定期检查提升机链条的磨损程度，及时更换磨损严重的链条，以保证设备的正常运行。
四、维护与保养1. 润滑：定期对斗式提升机进行润滑保养工作，按照设备厂家提供的润滑图纸或说明书，对各个润滑点进行润滑。
同时要确保添加的润滑油质量和用量符合要求。
2. 清洁：定期对斗式提升机进行清洁，清除积尘和杂物。
清洁时要注意安全，关闭设备电源，并采取必要的防护措施，以免发生意外。
3. 检修：定期开展设备的全面检修，包括检查链条的磨损程度、传动装置的工作状态、电气部件的连接情况等，对发现的问题及时处理。
斗式提升机型号与参数
在工业领域中，斗式提升机作为主要的运输设备，利用在牵引链或胶带上的料斗在竖直或接近竖直方向内向上运送散料，该设备可以分为环链、板链和皮带三种，而且型号还能进一步细分，就主要的设备参数信息为大家分享一下。
该设备的型号以及参数信息如下：
斗式提升机设计的产品的话型号是非常多，它的型号分为TH型，TD皮带型,和NE板链型等等:
TD型又分为：100型，160型，200型，250型，315型，400型，500型等；
TH型又分为：160型，250型，315型，400型，500型；
ne型分为：15型，30型，50型，100型，150型，200型，300型，400型，500型，800型；
作为常用的提升设备，斗式提升机的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦，清楚地去对比不同型号之间的性能和参数很有必要。
斗式提升机结构图
斗式提升机结构图
①斗式提升机一般采用自流式喂料与重力式卸料、离心式卸料的方式，采用密集型的大容量畚斗提升物料。
因此具有有效功率高、配备电机功率小的特点。
②斗式提升机的使用范围较广，对工作环境与物料的特性、种类的要求比较小，可以提升粮食行业常见的各种粒料与粉料；提升机相对密闭性能较好，正常使用的情况下不会有漏料、冒灰的情况，几乎对环境不造成污染。
③提升机的喂料、输送与卸料的形式使提升机各部件之间很少发生挤压和碰撞现象并减少了机械磨损。
④粮食行业的提升机一般都采用硬齿面斜齿轮减速器，功率为15kW以上的设备还配有液力耦合器，并都配有止逆装置防止突然停机时物料的倒流；这样既能使提升机启动平缓、运转平稳，又能在提升机过载时保护电机。
⑤一般斗式提升机都是在下部采用重锤张紧装置加螺栓调整，实现自动张紧，能保持恒定的张紧力；皮带出现伸长时能够自动调节，避免出现皮带打滑的现象产生，同时料斗遇到偶然因素引起卡壳时有一定的缓冲，能有效地保护下部轴等部件。
斗式提升机是指在带或链等牵引件上连续运送物料的运输设备。
用于垂直方向或接近垂直的大倾角方向，连续提升散粒或碎块物料的输送机械。
具有结构简单，占地面积小，提升高度大，工作平稳、噪音小、速度快等特点。
