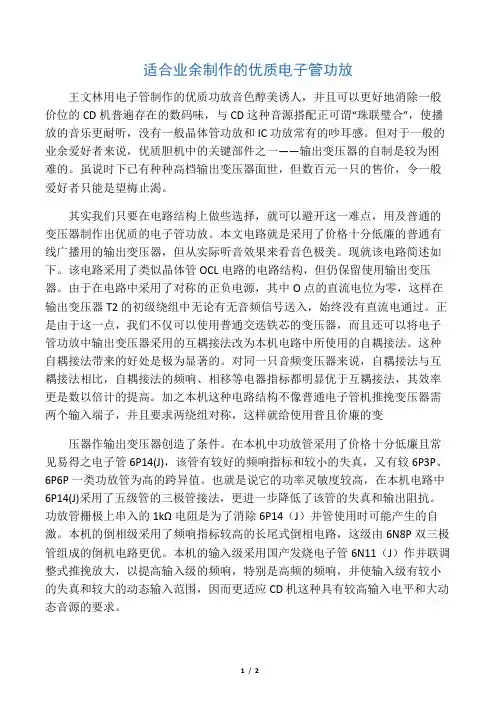

适合业余制作的优质电子管功放
适合业余制作的优质电子管功放
适合业余制作的优质电子管功放王文林用电子管制作的优质功放音色醇美诱人，并且可以更好地消除一般价位的CD机普遍存在的数码味，与CD这种音源搭配正可谓“珠联璧合”，使播放的音乐更耐听，没有一般晶体管功放和IC功放常有的吵耳感。
但对于一般的业余爱好者来说，优质胆机中的关键部件之一——输出变压器的自制是较为困难的。
虽说时下已有种种高档输出变压器面世，但数百元一只的售价，令一般爱好者只能是望梅止渴。
其实我们只要在电路结构上做些选择，就可以避开这一难点，用及普通的变压器制作出优质的电子管功放。
本文电路就是采用了价格十分低廉的普通有线广播用的输出变压器，但从实际听音效果来看音色极美。
现就该电路简述如下。
该电路采用了类似晶体管OCL电路的电路结构，但仍保留使用输出变压器。
由于在电路中采用了对称的正负电源，其中O点的直流电位为零，这样在输出变压器T2的初级绕组中无论有无音频信号送入，始终没有直流电通过。
正是由于这一点，我们不仅可以使用普通交迭铁芯的变压器，而且还可以将电子管功放中输出变压器采用的互耦接法改为本机电路中所使用的自耦接法。
这种自耦接法带来的好处是极为显著的。
对同一只音频变压器来说，自耦接法与互耦接法相比，自耦接法的频响、相移等电器指标都明显优于互耦接法，其效率更是数以倍计的提高。
加之本机这种电路结构不像普通电子管机推挽变压器需两个输入端子，并且要求两绕组对称，这样就给使用普且价廉的变压器作输出变压器创造了条件。
在本机中功放管采用了价格十分低廉且常见易得之电子管6P14(J)，该管有较好的频响指标和较小的失真，又有较6P3P、6P6P一类功放管为高的跨异值。
也就是说它的功率灵敏度较高，在本机电路中6P14(J)采用了五级管的三极管接法，更进一步降低了该管的失真和输出阻抗。
功放管栅极上串入的1kΩ电阻是为了消除6P14（J）并管使用时可能产生的自激。
本机的倒相级采用了频响指标较高的长尾式倒相电路，这级由6N8P双三极管组成的倒机电路更优。
FD422电子管功率放大器
FD422电子管功率放大器一、FD422功放电路原理电路见附图。
音频信号由输入端子送入，经100kΩ音量电位器后送到输入级6N1电子管的栅极，R1是栅漏电阻。
6N1是一只解析力高、音色柔和的胆管，适合SRPP电路。
SRPP电路的特点是高频放大线性较佳，输人阻抗高，输出阻抗低，失真小，频响宽阔，动态范围大，高频瞬态响应好，音质清丽柔和。
SRPP电路具有共阴极放大与阴极跟随器的优点，能使输人级与功放级达到最佳的阻抗匹配。
功率放大级由FD422直热式五极管接成三极管，组成单端甲类功率放大电路。
屏极负载阻抗3.5kΩ，屏极电压416V，阴极电压27v，屏极电流77mA，采用自给栅负压方式。
功放级的功耗为P=UI=(416-27)×0.077=30w。
按照甲类功率放最大输出效率35％计算，本机最大输出功率为P=30×0.35=10.5w。
二、电源部分电源是保证本机性能的重点，必须施以重料，才能给电路提供充沛的动力，本机电源变压器功率需要250W以上。
为了降低电源内阻，可采用晶体二极管整流和大容量的电解电容器滤波。
本机所用的是意大利“红衣主教”1000uF/450V电解电容器，如果手头没有大容量电解电容，也可以用多个并联使用。
三、元器件的挑选元器件是影响放大器音质的重要因素。
输出变压器、音量电位器、电阻、耦合电容、阴极旁路电容和电源滤波电容均会对音质产生影响，所以应仔细挑选。
不要认为胆管价廉，对其他元件就随便、马虎。
输出变压器是全机关键，笔者用的是50w成品。
级间耦合电容和阴极旁路电容是影响音质音色的重要元件，无论挑选何种品牌或二手拆机件，其耐压要足够且不能有漏电，容量要接近，不要相差太大，最好能够配对，有条件首选油浸电容。
电阻功率除标明外，其他可用1w以上的，阴极用30w被釉线绕电阻。
底盘可以根据自己的元件体积、尺寸自行设计。
四、制作与调试本电路设计以“简洁至上”为原则，可以减少安装失误。
300B胆功放
用300B胆管制作单端A类归并式功放2020年12月08日 11:02 本站整理佚名关键字：我是爱好者，曾组装过量款胆管放大器，如6P14单端小胆机、6L6及FU-5(805)单端机、KT88推挽机等，制作30OB一直是我的美好愿望，故于两年前邮购了套件，通过两年的尽力终于制作成功了，现将自己的乐趣分享给大伙儿。
最后定型电路如图1所示(在原厂提供的电路上略加改动)。
1.关于300B胆管1930年，由美国Wester Electric(西部电器公司，简称西电公司)生产出了举世闻名的古典直热式三极电子管300及300A，那时的灯丝电流有1.0A、1.2A、1.4A等多种，电子管的功率也分8W、10W、1 2W等数种，随后通过数年的多次优化改良，于1934年定型为300B，沿用至今已有约80年的历史。
由于该电子管内部结构设计合理、功率适中、内阻较低、线性极佳，几乎达到了完美无瑕的理论设计极限，用它组装的单端A类功率放大器推动那时的高效率号筒扬声器，能播放出行云流水般的声音，倾倒了一代又一代的发烧友及爱乐者。
难怪现今有发烧友把它喻为发烧的至高境遇，一颗镶嵌在音响文化皇冠上的宝石，而且断言“没有听过300B声音就算不上胆机发烧友”，此话固然有些停激，但也说明了300B营造出的清澈透明、甜美莼真的音质、音色的魅力所在。
30OB的准确叫法应为WE300B3，因为它是西电的专利产品，其他如欧洲的、俄罗斯的或是我国的300B均属仿造品。
尽管品种目前已不下30个，但不管从技术指标上看仍是从听感上讲，和WE300B 相较，至今无出其右者。
WE300B在它的进展历史道路也是一波三折，在晶体管盛行并全国取代电子管的1988年，那个世界电子管进展历史中曾经辉煌了快要60年的WE300B的生产线元奈地停产了，停产进仅存的3万余只电子管专门快被目光深造的日本人和法国人抢购一空。
由于货物的日渐减少，成了无源之水，致使其价钱迅速飙升，在美国WE300B被炒到了750美元/只，在亚洲更是高达1250美元/只，就这仍是有价无货。

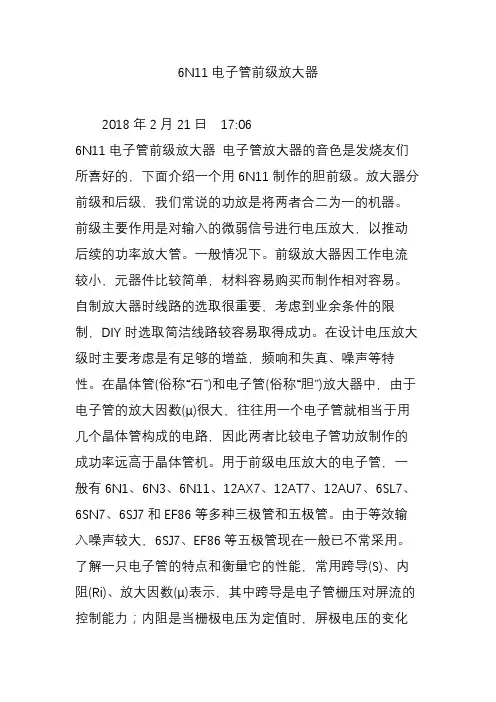

6N11电子管前级放大器
6N11电子管前级放大器2018年2月21日17:066N11电子管前级放大器电子管放大器的音色是发烧友们所喜好的，下面介绍一个用6N11制作的胆前级。
放大器分前级和后级，我们常说的功放是将两者合二为一的机器。
前级主要作用是对输入的微弱信号进行电压放大，以推动后续的功率放大管。
一般情况下。
前级放大器因工作电流较小，元器件比较简单，材料容易购买而制作相对容易。
自制放大器时线路的选取很重要，考虑到业余条件的限制，DIY时选取简洁线路较容易取得成功。
在设计电压放大级时主要考虑是有足够的增益，频响和失真、噪声等特性。
在晶体管(俗称“石”)和电子管(俗称“胆”)放大器中，由于电子管的放大因数(μ)很大，往往用一个电子管就相当于用几个晶体管构成的电路，因此两者比较电子管功放制作的成功率远高于晶体管机。
用于前级电压放大的电子管，一般有6N1、6N3、6N11、12AX7、12AT7、12AU7、6SL7、6SN7、6SJ7和EF86等多种三极管和五极管。
由于等效输入噪声较大，6SJ7、EF86等五极管现在一般已不常采用。
了解一只电子管的特点和衡量它的性能，常用跨导(S)、内阻(Ri)、放大因数(μ)表示，其中跨导是电子管栅压对屏流的控制能力；内阻是当栅极电压为定值时，屏极电压的变化量与相应的屏极电流变化量之比，内阻越小，电子管的负载能力、频响方面要好些，应优先采用；放大因数是用来表示放大品质的量。
跨导、内阻、放大因数三者的关系是：μ=S×Ri。
前级电压放大用电子管，常常按它们的放大因数分成高μ、中μ、低μ类型。
μ值大于35的叫高μ管。
如以上列举的12AX7、12AT7、6SL7。
μ值大的管子，放大倍数较大，但输入范围较小。
适合做小信号前级和功放的第一级。
μ值在20-35之间的称为中μ管.如12AU7、6SN7、6N3、6N11等，它们的特点是输入范围要大一些，有相对较小的失真。
6N11(国外同类产品称为6DJ8或6922)是高频低噪声双三极九脚电子管。
6N26P3P廉价单端胆机
6N26P3P廉价单端胆机笔者制作了一款电子管后级功率放大器，所用胆管为价廉易购的6N2 6P3P，试听效果不错。
将制作过程和步骤写出来与发烧友共享(电路见图)。
一、电路形式前级电压放大采用共阴极放大电路阴极输出器，后级采用单端甲类电路，束射四极管6P3P接成三极管。
理论上讲，三极管接法在听感上要明显好于标准接法和超线性接法，唯一不足之处是阳极的转换效率低，输出功率偏小；电路中各胆管均处于甲类工作状态，屏极电流变化小且稳定，前后两级均采用了电路简单、工作稳定可靠的自给栅偏压形式，整机无本级及大环路负反馈。
二、制作过程1．机座是从旧货市场以20元购得的加拿大产UNIKA工程卫星接收机改造而成。
变压器采用卧式安装，开变压器方孔的方法是先用细钻头在设计位置四角并排打穿几个小孔，再手持钢锯条锯出，用平板锉锉平四角，然后用细砂纸打磨光滑无毛刺。
此法虽“笨“，但开出的孔位非常精确。
2．电路电阻、电容等没有追求价格昂贵的发烧品，用的均是多年积攒下来的普通货。
碳膜、金属膜电阻混用，但两声道中对应位置用相同类型参数一致的，功率均在1W以上，个别位置用到了3W。
电路中唯一一只耦合电容是0.82μF聚丙烯薄膜电容，滤波电容是清一色的“黑金刚”。
电源变压器、输出变压器是从河北永年邮购的成品。
遵循“简洁至上”的原则，电源是晶体全桥整流，虽然电子管整流“胆”味更浓，但是电流的供应速度欠佳，大动态放音时略显脚软。
滤波电路采用几只大容量电容与一只大功率电阻组成了CRC滤波网络。
将两声道所需的电阻、电容选出并分开放置，用万用表逐一测量配对，保证两声道对应位置参数一致。
整机电路采用搭棚焊接，在两只功率管座之间设置了一条直径1.5mm铜丝作为接地母线，前后级各接地元器件均连接到这条线上来。
信号输入座至电位器再到6N2的栅极一律使用优质双芯屏蔽线且一端接地，电子管灯丝采用交流供电。
电路中的阻容器件连线应尽可能的短，交流电源线、灯丝线要用优质导线紧密绞合后贴底板走线，以减小交流磁场的干扰，并且不能与放大电路的信号通道的连线平行，更不要靠近输入级的栅极元器件。
用EL34制作的合并式电子管功放(上) 精品
用EL34制作的合并式电子管功放(上)(组图)电子管功放音色纯真而柔美，谐韵丰富，胆味浓郁，深受广大发烧友青睐。
今特推荐一款适合普通家庭使用和欣赏音乐的电子管合并式功放。
本机通用性强，制作简便，成功率高，升级换代方便。
电子管功放的负载能力很强，当额定输出功率能达到30W+30W时，其音乐功率可达120W+120W，可带动一对中型音箱，完全能满足家庭影院和欣赏各种室内乐的要求。
本功放电路采用通用型设计方案，功率放大管可采用6L6、6P3P、EL34、6CA7、KT88、6550等，工作状态根据制作者的偏爱，可分别制成A类或AB类放大形式，电路基本不变，只要调整功放栅极负压与部分元件参数即可。
常用功率管作A类与AB类推挽功放应用参考数据表:图1一、合并式功放电路简析图2图2 电子管合并式功放电原理图图2为电子管合并式功放电原理图。
输入电压放大级采用目前最流行的SBPP电路，由双三极电子管6N11担任，该管屏流与跨导值大，屏极线性范围宽，输入动态范围大。
输入的音频信号由下管栅极输入，工作于共阴极方式；上管工作于共栅极方式，经放大后的音频信号由上管阴极输出。
本输入级的特点是：输入阻抗高，输出阻抗低，因此，本前级放大具有传输损耗小，抗干扰性能好，频率响应特性好，特别是高频特性极佳，高频瞬态响应特性好的优点。
倒相放大级采用长尾式倒相电路，将输入级的音频信号直接耦合至倒相级。
这样不但拓宽了频响；同时又减少了因极间耦合电容带来的相位失真。
本电路由双三极电子管6N1l 或6N6来担任。
上管为激励管；下管为倒相管。
两管共用阴极电阻，并具有深度电流负反馈的作用，故稳定性能好，相移失真小，共模抑制能力强。
对上管来说是串联输入；对下管来说是并联输入。
当有音频信号输入时，利用两管阴极的互耦作用，使屏极与阴极电流均随之变化，由于两管屏极负载电阻的阻值相同，两管输出电压的幅值相等，而两管屏极的输出电压方向相反，从而完成了倒相放大工作。
花了点心思做的6N2推6P1电子管单端胆机功放
花了点心思做的6N2推6P1电子管单端胆机功放
花了点心思做的6N2推6P1电子管单端胆机功放
以前做了个6P1，但摆在那里总觉得不爽，于是就把它推倒重来。
这台机全是用旧物品作，所以说是廉价的。
1.木机箱框是梨木（朋友做柜子的角料）。
自己加工，比较粗糙。
（过程没拍下相片）
2.上下板是用旧的功放底盘一分为二刚好够用。
（开孔等也是自己做，过程省）
3.6P1、6N2为拆机管。
4.电牛是用拆老虎机的电牛，86片叠厚5CM自己绕，输出单230V石整流，两组6.3V，本来是要一组双3.15V的，但后来测量发现有一边是3.0V一边是3.3V，应该是绕的时候记错了。
电牛连续开一个早上，温度微温。
5.输出牛是用旧黑白电视机电牛拆了重做，用MM2绕法。
两只输出牛直流电阻基本一致。
6.电容、电阻都是拆机品。
7.牛盖是用角铁焊，（同学帮做）
8.电路图是用坛上的，在这就不发了。
9.音箱是自己用1.8CM（实际上只有1.68CM）粘合板自己做，喇叭是LG（在本地一个以前开音响店买的,4个喇叭一起50元。
）
10.使用体会：不接音源无电流声，接JVC车机放的CD无电流声，接LP无电流声，但接唱放的时候有电流声（应该是唱放没做好）。
声音自我感觉良好。
这个是用13秒爆光拍的。
右边光线是有一个JVC车机的背光。
全景图，在自家楼顶一个小房里，尚未整理。
内部图还算比较乱。
用6C19电子管制作的AB类推挽功率放大器
用6C19电子管制作的AB类推挽功率放大器一、电路特点 采用6N11做电压放大和P—K分割倒相，6N6推动。
6C19功率输出，电路见下图。
6C19功率管采用自给偏压，静态电流55mA左右，可通过调整R13的阻值调整阴极电压，从而调整其偏压值和工作点。
R13可用多只电阻并联使用。
总瓦数大一些好。
一般认为，P—K分割倒相电路无须调整。
在电子管的屏极和阴极接人阻值相同的电阻，因为它们是串联关系。
串联电路电流处处相等。
就会得到幅度相等而相位相反的两组电压。
其实不然，实际上在分割倒相电路中，由于负载是输出变压器。
不是纯电阻，它的阻抗是随频率变化的。
输出阻抗的不同导致不同频率时两路输出不平衡，造成阴极输出端的信号电压总是高于屏极输出端的信号电压，这是P—K分割倒相电路的特点同时也是它的弱点。
因此屏极电阻R4的值应该比阴极电阻R5的值大一些，并且应该在调整中确定其阻值。
具体方法是在输入端输入3kHz-5kHz正弦波信号。
测最两路输出电压，通过调整R4和R5的阻值，使输出电压基本相等即可。
二、输出变压器 6C19内阻低，输出变压器绕制相对简单。
用片厚0.35mm，舌宽32mm.叠厚45mm的EI型高硅片铁芯。
初级用φ0.27mm漆包线绕1100匝+1100匝（800FZ），次级用φ0.80mm漆包线绕105匝（8Ω）。
初、次级采用3夹2结构，初级1100匝+1100匝。
次级35匝+35匝+35匝，初级夹在次级之间，硅钢片交叉插，见图。
三、电源变压器 电源变压器采用成本较低、片厚0.5mm的电脑USP电源拆机铁芯。
舌宽40mm,叠厚60mm，初级220V用φ0.80mm漆包线绕550匝，次级高压180V用φ0.5mm漆包线绕450匝，6N11、6N6灯丝绕组用φ1.62mm漆包线绕16匝。
6C19灯丝绕组用φ1.50mm漆包线绕16匝。
初次级之间用厚0.2mm 铜皮做静电屏蔽。
四、整流滤波电路 整流采用摩托罗拉快恢复二极管。
两款适合发烧友制作的单端胆机
两款适合发烧友制作的单端胆机
一、用FU-7(欧美型号为807)的功放
该管价格便宜，市面上有相当的数量．用其制作的单端功放，高频细腻，低频力度厚实，有弹性，人声表现相当通透。
本电路只用一只6N9P胆管做推动，接成SRPP电路，末级功率放大管用FU-7，其电路十分简洁，如图1所示。
二、845单端功放
在当今发烧圈中，被誉为胆王的845电子管，是一只低内阻直热式功率三极管，该管的最大特点是内阻低，屏极特性优良，屏耗功率大，用其制作单端甲类功放足以供欣赏任何类型的音乐之用。
本机试听总的感觉很好，对其功放的力度，音色的通透度，音场深度，音域宽广度，特别是在大动态场面时的解析力相当好(电路见图2)。
业余爱好者制作此机要注意几个问题：
1)845灯丝最好直流供电，整流要用30A以上的硅桥，紧贴机壳，便于散热。
2)高压整流要用陶瓷支架，高压走向要合理，以免打火、漏电。
本人组装的此款胆机，试听一年多，相当满意，静态噪声极低，音量开到最大，耳朵距离音箱15cm左右，也听不到任何交流声。
后级胆管848若改用FU-50管(见上图3)，电压采用410V，也有相当好的表现。
若推动管改用6P3P，还要比用EL34管好听，其高频更纤细些，声场也开阔些。
用此图组装的FU-50胆机，不管是低频力度，声场开阔度，都要比用其他胆管组装的好听，电源电路如图4所
示。
胆色迷人，石破天惊！胆前石后HiFi功放DIY
胆色迷人，石破天惊！胆前石后HiFi 功放DIY自从开始玩电子管音响，真的很难不被她的声音迷住，她带来的多样风貌，真不是晶体管机可以比拟的，晶体管机要搞出溫暖圆润的胆味可就沒这么容易。
用电子管制作的音响其音色圆润、人声甜美、音乐味浓，相信广大的音乐发烧友都知道！广大家庭使用的中低档音响，长时间聆听会觉得音质不耐听，甚至会觉得刺耳令人烦躁，其实这都是数码声及晶体管功放其金属声在作怪。
针对这一缺点，有一定音响理论和动手能力的发烧友都会动手制作电子管前级去推动后级晶体管功放，以求得圆润优美的音色。
我们知道胆柔石刚是不争的事实，因此笔者设计了这款取胆石两者之长，来了个胆石联姻，取长补短，妙韵天成，其音色极为纯净，圆润优美。
电子管长于电压放大，而晶体管适合于电流放大，因此笔者采用了胆前石后这种结构，其音色极为优美、自然，笔者现将该功放介绍给大家分享。
配置如下：音源→音量控制电位器→电子管前级→晶体管后级功放→左右音箱电路的组成和特点电子管前级放大器的原理图见 SP-27电子管前级制作文章：采用胆味浓的电子管6N3（5670）作两级放大，放大倍数为10倍，立体声设计，电源与放大级设计在同一块线路板上，为了减少交流噪音干扰，灯丝电压采用直流供电，同时为了保护6N3（5670））的寿命，灯丝供电电路采用了软启动电路：因为电子管的灯丝在冷却(室温)状态时的阻抗很低，红热时则呈较高阻抗，这种特性令在灯丝电源接通的瞬间流过灯丝的电流十分大，数秒钟后才回复正常，所以常见一些管子在开机的刹那间灯丝突然大亮，然后才慢慢转暗。
日子一长，当然对灯丝的耐用没有好处，一般灯丝烧断多与此情形有关，针对这一问题，笔者采用了延时软启动供电电路，原理是开机时由0V、1V、2V…、数秒钟后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。
其中高压电源也设计为软启动电路：这样便可以避开开机时的高电压的冲击，这样一来电子管的阴极就没那么容易中毒。
一款靓音的2×25W电子管功放的制作
一款靓音的2×25W电子管功放的制作 2003-3-6 动网先锋电源猫推荐时下“胆机”这个字眼，恐怕发烧友没有不知道的，然而对胆机的认识却是褒贬不一。
有的爱之若狂，无胆不欢。
有的则认为胆机指标远远达不到高保真的要求，不能算Hi-Fi音响。
的确，胆机的音色甜美，柔顺自然，高频细腻，低频柔和，很符合人耳的听音需要，尤其是中高频很丰满，很耐听------其实说白了，这就是一种失真，与Hi-Fi背道而驰，但却被音响发烧友所接受。
世界上越是发达的国家，胆机则越流行。
日本是胆机“苏醒”最早、最流行的国家。
那么无法以Hi-Fi标准来衡量的胆机为何受宠呢？港台朋友很幽默的这样说：“因为晶粒（晶体管）是‘半’导体，而电子管是‘全’导体”？！“胆管放大信号是靠空间来传输电子流的，而晶体管则是靠“半导体”来传导的，胆管的传输特性更接近与我们自然界的声音传播规律------人耳听到的声音是靠空间传播的”？！这些话虽然很荒谬，但胆机的流行却是“爱你没商量”。
音响用电子管的分类我国在世界上可以讲是“产胆”大国，起初大多数电子管都是仿制前苏联的，比如早期的常用胆还都使用前苏联的型号，6H8C、6H3n、6H13C、6H1n等。
后来才使用了统一的国标型号，6H8C改用了6N8P。
音响用电子管的管脚，一般有小七脚（如6J1等）、小九脚（如6N3等）、大八脚（如6P3P等）、平板四脚（如2A3、300B等）、平板五脚（如807）等，211、845等则为专用四脚管座。
近来一些发射胆也常见于音响电路，其声音的表现也相当不错，但管脚一般都很特殊，如FU-50、FU-46（6146）、FU-33、FU-29等。
电子管如下几个参数我们需要了解：跨导（S）、放大系数（μ）、内阻（Ri）。
跨导（S）：即电子管栅偏压对屏极电流的控制能力，S=⊿Ia/⊿Ug；三极管的S与直流工作点有关，工作点处的电流大则S也大，反之S也小；放大系数（μ）：即放大量，μ=S·Ri；三极管的μ值基本上不随工作点的变化而变化，这是因为μ主要取决于电子管的结构；内阻（Ri）：它是这样定义的，即让栅极电压固定不变，屏极电压的变化量⊿Ua与屏极电流的变化量⊿Ia之比，即Ri=⊿Ua/⊿Ia。
电子管2A3功放DIY
--实验2A3功放/耳放两用机--- 实验2A3功放/耳放两用机(图片添加中)古老的2A3由于内阻低,线性好,音质甜美; 在电子管音频放大器的历史长河中弥久历新,和300B一样保持了旺盛的生命力.2A3/300B同为三极管,这是最初的功率放大管. 由于三极管的效率低,在后来追求大功率的角逐中逐渐被功率五级管和束射四级管所取代,以至于后来家用电子管功放都几乎被807/6L6/KT88这类四,五级管所垄断.上个世纪70年代,晶体管的长足进步,逐渐把电子管置于了死地,无论是三极管四级管还是五极管统统被打入冷宫.据一个资深收音机收藏家回忆:当年他听说有一个收破烂的老头收走了一万多只电子管,他赶去准备为收音机配一些备管,结果老人告诉他:个头大一点的管子已经全部被砸烂收集里面的金属片当废铁卖给废品收购站了....只剩下一些砸半天弄不到多少金属片的小管子....到了电子管起死回生的时代,电子管扮演的角色有了很大变化:人们不再追求大功率(再大也大不过石机),而是惊讶地发现在数码音源(CD)时代,胆机能够很好地祛除所谓的"数码声",使得在相对廉价的条件(与天价的HI-END石机相比),获得还原度比较高的音质.基于人们追求的是音质而不是效率/功率,这时候线性好,失真度低的三极管就脱颖而出,以甜美的音色战胜了它们的后辈:失真度较大的束射四级管和五极管,成为一代新宠.....闲话休叙,言归正传....典型的2A3电路有单5级管推动和双三极管推动等等(当然还有用SRPP推动的,因为我前面在做6C33胆机时发现SRPP电路有诸多不稳定的因素,请参见:/read.php?tid=102677&keyword= 当然也可能是眼高手低,未能伺候好.总之这次实验就排除在外了).<先上两个实验参考图,实验样机明天上图>功率放大级:拿到一个功率输出电子管,如何确定它的工作参数呢?首先,作为一个功率放大级,以一个四端网络模型来分析,无非是输入和输出两大要素:输出端口:要有一个初级阻抗与所用电子管匹配的输出变压器.不同的电子管,不同的工作参数设置都会影响到功率管的输出阻抗;好在2A3这样的名管已经有很多前辈作出了大量的实验,我们就选取初级阻抗为2.5-3.2K左右的输出变压器(在实验中修改参数,取得最佳值),而不去用它的输出特性曲线来求解了.(对输出变压器的设计有兴趣的同学可以参考:/read.php?tid=133153&keyword=)输入端口:简单的设计原则--看一个电子管的栅负偏压数据就可以判知其输入特性.2A3的参数表参见附图,可见其栅偏压高达-45V.由于三极管的放大倍数远低于束射四级管/五极管,所以加在其输入栅极上的信号电压就远比后者高得多,换句话说就是说三极管远没有束射四级管/五极管好推.例如4P1S只需要+/- 6V的信号电压就能推动了,而2A3需要的推动电压是它的7倍多!如此高的信号推动电压就决定了三极管对前置电压放大级有着很苛刻的要求:既要大摆幅还得低失真.前置放大级:一般而言,采用两级中u三极管放大的前级放大电路比较容易满足增益/摆幅,对于功放来说,是没有问题的.但是耳放对信噪比有着特殊的要求: 在耳朵紧贴喇叭都听不到噪声的功放电路,插上灵敏度高达100多分贝/mW的耳机,就有可能有严重底噪! 所以对于以耳放为主的放大器中,在能够满足放大摆幅的前提下,电压放大级数是越少越好.因此,单5级管的前置放大电路就成为首选.现代CD的输出摆幅已经高达2Vrms, 考虑到放大量的富裕度, 以0.5 Vrms的设计值来计算:由2A3的输出特性曲线可知,当输入信号在工作点-43.5V摆动时,电路可以取得最大输出功率.43.5(单峰值电压)/(根号2)=31(Vrms)31/0.5 = 62(倍)这对于一个五极管放大电路来说,只要仔细选择工作点和负载电阻,还是可以做到的.<相关的实验数据随后附上>此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：[此贴子已经被作者于2006-5-27 20:44:21编辑过]-- 作者：neo-- 发布时间：2006-5-26 22:40:00--一直想要做的JJ.....-- 作者：南海赢民-- 发布时间：2006-5-26 22:58:00--S版又有大动作啦~~-- 作者：sword_yang-- 发布时间：2006-5-27 10:51:00--资料添加中....-- 作者：昔日情怀-- 发布时间：2006-5-28 10:59:00--关注，学习中。
6P14小功率电子管功放
6P14小功率电子管功放2甲类放大器越来越受到人们的重视。
究其原因一是甲类放大器不存在交越失真现象，不会产生刺耳的奇次谐波，这是音质清纯之关键所在。
其二是甲类放大器一直工作在最佳状态下，不会产生乙类放大那样的开关失真。
它的特点是可以取消大环路负反馈，从而避免了瞬态互调畸变，使动态指标大大提高。
本机专为书房设计，不求金玉其外，只求卓越其声。
采用电子管单管甲类放大电路，既出于对音质的考虑，也考虑到业余制作推挽放大器时难以解决的管子配对问题。
虽然电子管纯甲类放大器效率较低，但它的功率储备与晶体管功放相比，可小至一半以下。
有研究资料表明纯甲类与乙类功率欲获得相同音质(指纯甲类放大器功率不超出额定值)，后者须具有9倍于前者的功率储备。
所以，纯甲类放大器的绝对效率可能要差一些，但相对效率却相差不大。
电子管音质温文尔雅，一派儒家风范，正有所谓中庸之道，加上电子管本身所特有的古典情调及怀旧气息，足以给书房带来无限温馨氛围。
如果那些铭胆诸如KT88、KT100、845等，可称为鸿儒的话，那么本机可称为小儒，如果在您的书房里请入这样一位小儒，您就等于觅到一位知音，忧郁时他会细声款语来宽慰你，快乐时有他谈笑风生来助兴，何乐而不为?本机有如下特点：1. 不失真输出功率2~5W；2. 电路简单，无需特殊元件，并给出了部分元件代用经验；3. 本机频响宽、失真低，电路中设有高低音调控制电路，使用方便。
电路工作原理整机电路图见图1。
每个声道只需2只管子。
放大作用以音调网络为界分为前后二部分。
前一部分为电压放大部分，后一部分为末前级与功放级。
VE1、VE2选用高μ管6N2，以提高整机灵敏度。
电压放大级的主要技术指标是放大倍数和频率失真程度。
6N2放大系数为97.5，足以满足本机要求。
采用阻容耦合，中频区域的放大倍数最大，幅频特性和相频特性都很平坦。
而低频区域和高频区域都以一定的规律下降。
通常要提高上限频率就要减小R4值，要延伸下限频率就得增大C1值。
闲置电子管收音机的利用——电子管小功放的制作
闲置电子管收音机的利用——电子管小功放的制作
林享文
【期刊名称】《电子制作》
【年(卷),期】1998(000)009
【摘要】电子管收音机是七十年代以前中国百姓的高档家电,此类被闲置的五、六管收音机大都质优耐用,我们不妨来点石成金,把它改造成品质颇佳的双声道小胆机。
这对于渴望品尝胆味的广大发烧友来说,提供了一条很好的玩胆发烧入门之道。
改
造后的电路是用两只6P1电子管作双声道A类功率输出,其输出功率是双3-
5W(RMS)。
电子管纯A类放大,音质甜美,实用不失真音量与12W左右的晶体管机相当。
配以灵敏度较高的音箱,在普通房间里也有足够的音量,尤其适宜用于小书房
环境,以欣赏人声和轻音乐。
【总页数】3页(P7-9)
【作者】林享文
【作者单位】无
【正文语种】中文
【中图分类】TN722.75
【相关文献】
1.用废旧电子管收音机改制高保真耳机功放 [J], 郑怀洲
2.利用电子管收音机元件制作小功率胆机 [J], 唐洪云
3.变废为宝再现天籁——用旧电子管收音机制作电子二分频胆机(上) [J], 冯开慧
4.变废为宝再现天籁——用旧电子管收音机制作电子二分胆机(下) [J], 冯开慧
5.小机器有大能耐 PSAUME(诗雅达)P12电子管合并功放 [J], 家祺;小路(图)因版权原因，仅展示原文概要，查看原文内容请购买。
6J8P与6P6P电子管制作功放
6J8P与6P6P电子管制作功放下图是6J8P+6P6P的单端机原理图，每只6J8P推动一只6P6Po来自音源的信号首先经过W1的调节后进入6J8P的栅极进行前级放大。
R1是6、J8P的阴极电阻，该电阻的大小决定着负栅压的高低，本机的取值为1kΩ，确保负栅压在-1.5V左右：R4是6J8P的阳极电阻取值为100kΩ，该电阻阻值选取对增益和高频特性都会有影响。
当然对于五极管来讲帘栅极电压的不同也会影响着本级的增益，可以根据实际需求严格按照手册上提供的参数制作。
此机制作时稍作了些改动，以获得稳定帘栅电压，改善非线性失真，同时也可以通过调整帘栅压来适当改变本级的电压增益。
经前级放大后的信号由C2耦合到功率放大级的6P6P的栅极，由于6P6P的负栅压较浅，需要的推动电压较低，所以将本机的前置放大和推动放大合并成一级，每个声道由一只6J8P完成了，功率放大级的6P6P采用了简单实用的“自给偏压”电路。
自给偏压电路有着自动调整工作点的功能，并且可以防止因阳极电压变化而造成的电流过载，工作较为稳定，音染少，换管子时不必再进行调整，但缺点是降低了功放管的输出功率。
R6为6P6P的阴极电阻，调整该电阻能够改变功率放管的工作电流及负栅压，建议大家按照手册中给出的工作电流进行调整，过大或过小的电流都是不好的。
本机设计的工作屏耗大约为6P6P最大屏耗的85％左右，既充分发挥6P6P的特性，又保证了该管的寿命。
栅负压的测量是：将红表笔接在功放管的8脚上，黑表笔接在功放管的5脚上，这时万用表的读数就是栅负压。
栅负压的数值与功放管的阴极对地的电压数值是相同的，只是阴极对地电压为正电压，栅极对阴极的电压为负电压。
R5为200kΩ，这个电阻为栅极电阻，栅负压的供给回路就是由该电阻担当的，同时该电阻与C2组成的RC网络又决定着前后级之间能传输的最低工作频率。
原创 如何制作简单电子管功放
原创如何制作简单电子管功放(更新中)解决方法, 电烙铁, 电子管, 开孔器, 氯化锌现在好多人都喜欢电子管功放,但是没有经验,为了让大家少走弯路,我准备写写我的经验与大家分享工具篇最主要的工具是电烙铁,功率最好是50W的尖头外热烙铁,我一直用的就是.助焊剂最好用松香,如果松香不好用,应该使用更厉害的氯化锌水溶液,他的腐蚀性强,焊接后一定要洗净.还有一种重要的工具是止血钳,医生手术用的,非常好用.电钻很有用,机壳制造有了电钻和锉刀就不难了机壳篇大家最头疼的就是机壳了,简单解决方法就是使用光驱铁壳,电钻在上面一出溜一个洞.管座的孔是用开孔器打的,开孔器有个中间钻头,最好不用,钻头的作用是固定开孔器,固定的很不好.解决办法是制作个铁质模板,上面有个和开孔器尺寸一样的孔,把这个板固定在需要打孔的工件上,用螺丝固定,这样开孔器旋转时就不会乱跑了.钻孔时一定要浇水冷却,千万不要让水进到电钻里,也不要让电线碰水,否则后果很严重.零件篇电子管前级管建议使用6N3,它的SRPP接法很棒,功放管建议使用6P1 6P6P6P14,这些管都不错.6P14有假的,是6P15擦掉型号印上6P14,真的管第三栅是与阴极相通的,云母片上没有屏蔽,6P15有.电阻电阻建议使用金膜电阻,金膜电阻时蓝色的.普通地方用1W的就够. 电容高压电解市售的良莠不齐,最好用品牌家用电器的开关电源高压滤波电容,一般质量不错.耦合电容用开关电源EMI滤波的安规电容,质量可靠.阴极电容可以用开关电源上的低压滤波电容,但是要测测好坏.退偶电容用云母不错变压器输出变压器可以使用成品,但是贵得很,可以找变压器厂定做.如果做6P1输出变压器,就让厂家按220V输出6V9V定做C形变压器,铁心留0.08毫米气息,铁心要20W的,最重要的是铁心的硅钢片一定不能有断点.输出9V的是8欧,6V的是4欧.电源变压器直接给参数到厂家就可以了.电感电感用日光灯镇流器就行,也可以把40W的电源变压器拆开,铁心顺插,垫层打印纸再装好,使用初级绕组.制作篇一定要一点接地,不能有接地回路否则很闹心.有的管座经过反复插拔接触不良了,一定要用新管座,否则有故障很难发现.音量输入的插座一定不能安装在底板上,不能与底板直接相通,接地端一定要用屏蔽线接到前级管的地上,否则有噪音.灯丝电位要垫高,要30V左右,一定要加强这个电压的滤波,10微法电解加4700P云母.这个电压可以在高压电源上用电阻分压得到,这样能有效减少噪声.接上负反馈后如果自激,对调输出变压器次级接线就好了.布线篇支持使用接线架，焊接之前一定要画出来草图，每个零件位置必须确定，这样就不至于过乱。
采用6n8P+EL156自制的电子管功放电路
采用6n8P+EL156自制的电子管功放电路下图是采用6n8P+EL156构成的功率放大器电路原理，笔者这台机器的所有参数都标注在图上，包括各点实测电压等等，基本是按照厂家推荐的单端甲类功放数据制作的。
本机线路简洁，爱好者只要按图焊接无误就可基本达到要求。
图中是一个声道的电路，另一声道完全相同。
本机采用两级放大，前级用6N8P并联，功放级用EL156管组成单端甲类放大电路。
通常前级包括前置放大与推动两级，以满足功放胆的推动要求。
然而EL156属高跨导、低栅压管，所以前置级与推动级合并为一级就可以了。
在Hi—Fi功放中，放大级数越少，信号在放大过程中的噪声、失真也越小。
前级放大管6N8P为双三级胆，采用并联方式，也可根据个人喜好更换成6N6等“小个头”，或其他个人音色喜好的前级管，使整机在视觉上更显个性，当然换管音色也会发生变化，总之，胆功放是个性的东西，音色的改变只要满足自己的喜好就行。
电源部分比较简单，笔者不再提供电源部分的原理图，这台机器采用了高、低压两只电源变压器，一只低压变压器提供6N8P和EL156的三组灯丝6. 3V绕组，另一只高压变压器提供整流管5Z8的一组灯丝5V绕组和两组450V／0．2A的高压绕组，然后由两只电感滤波后分别供给左右声道。
足够的灯丝预热对电子管的寿命有积极作用，所以开机时要先开低压开关，等电子管完全预热后再开高压开关，关机过程正好相反。
单端甲类胆机输出变压器的绕制要求是比较高的。
笔者这台机器上的4个变压器和2个电源滤波电感都是在深圳一家专业厂绕制的，数据、绕法由笔者提供，采用4夹3分层、交叉绕制，两只采用96#硅钢片制作的输出变压器，经测试各项指标达到设计要求，低频、中频、高频的方波测试也不错。
由于元件很少，本机采用了“搭棚焊”工艺，C1、C2、C3采用大家熟悉的红色“WIMA'’，C4、C5采用金属化无感涤纶电容。
关于胆机的布线、结构以及调试在很多文章中都有详细的介绍，本文就不再叙述。
电子管6N1制作小型胆机功放电路
这里介绍一种微型胆机，给小电视或小收音机或小CD做放大，而且电耗小，又有胆机味。
采用6N3做自动平衡倒相放大，6N1做甲乙类功放，可获得不失真功率1W，推动高灵敏度小音箱，有较好的音色，尤其是听人声—女生歌唱，比大胆机更有一番清丽的感觉。
本机的特点是：所有的变压器均采用代替品，不用专门绕制，价格十分低廉。
高压直接采用市电。
重量较轻。
一、变压器的替代品。
1.输入变压器B1为输入隔离变压器，目的是使输入信号与本机电源隔离。
可直接使用微型变压器—铁心外长3.5cm，高3cm，厚2cm的仪表变压器，初级220V，次级36V或12V以上的即可，使用时，以低压端为外信号输入，以高压端接内电路输入端。
2.输出变压器B2为输出变压器，采用的是微型带110V抽头的电源变压器。
次级为双3V。
铁心外长4.5cm，高4cm，厚2cm的小变压器。
购置这种小变压器时，要注意110V抽头与两端的直流电阻要接近。
3V端可接4Ω扬声器，6V端可接8Ω扬声器。
笔者采用6v端接4Ω小音箱一对，串联接法。
3.灯丝变压器灯丝变压器，采用10W的220V：7.5V的变压器。
市售小变压器一般没有次级6.3V变压器，有的是6V（空载），7.5（空载）变压器。
若采用6V变压器，接电子管灯丝后，会有0.5V—0.8V的压降，会使电子管阴极加热不足。
采用7.5V的变压器，灯丝电压过高，会降低电子管寿命。
本机采用给变压器初级串联电阻的方式进行降压，这样不仅可以较准确地使次级在负载下输出6.3v，而且会使灯丝具有软启动特性。
二、电路特点倒相采用自动平衡式，不需要调整。
输出管6N1阴极电阻上并联的电容，对高低音特性有影响，可根据音箱特性调整。
整流管前串联的电阻不能取消，以防止电源开通时，瞬间充电电流过大，烧毁整流管或烧保险。
三、电路图四、器件表元件功用R1 音量控制电位器，100K C1 输入耦合电容，0.01μ，100VR2 栅漏电阻500K C2 阴极旁路电容，10μ，25VR3 阴极电阻1K，2w C3 倒相级供电滤波电解电容，10μ，400VR4R5 屏极负载电阻，150K，1w C4C5 功放栅极耦合电容，0.1μ，400VR6 倒相级供电滤波电阻，2k，1w C6 阴极旁路电容，10μ-50μ，25VR7R8 功放栅漏电阻，250k C8 功放屏极防震电容，2000P，600VR9 倒相电阻，100K C7C9 整流滤波电解电容，150μ，400VR10 功放阴极电阻，400Ω，2w C10 电源杂波滤波电容，0.1μ，600VR11 整流滤波电阻，500Ω，8W G1 6N3R13 灯丝变压器压降电阻500Ω，10w Z1 2A1000vR14 发光二极管限流电阻，数值根据二极管定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
适合业余制作的优质电子管功放王文林用电子管制作的优质功放音色醇美诱人，并且可以更好地消除一般价位的CD机普遍存在的数码味，与CD这种音源搭配正可谓“珠联璧合”，使播放的音乐更耐听，没有一般晶体管功放和IC功放常有的吵耳感。
但对于一般的业余爱好者来说，优质胆机中的关键部件之一——输出变压器的自制是较为困难的。
虽说时下已有种种高档输出变压器面世，但数百元一只的售价，令一般爱好者只能是望梅止渴。
其实我们只要在电路结构上做些选择，就可以避开这一难点，用及普通的变压器制作出优质的电子管功放。
本文电路就是采用了价格十分低廉的普通有线广播用的输出变压器，但从实际听音效果来看音色极美。
现就该电路简述如下。
该电路采用了类似晶体管OCL电路的电路结构，但仍保留使用输出变压器。
由于在电路中采用了对称的正负电源，其中O点的直流电位为零，这样在输出变压器T2的初级绕组中无论有无音频信号送入，始终没有直流电通过。
正是由于这一点，我们不仅可以使用普通交迭铁芯的变压器，而且还可以将电子管功放中输出变压器采用的互耦接法改为本机电路中所使用的自耦接法。
这种自耦接法带来的好处是极为显著的。
对同一只音频变压器来说，自耦接法与互耦接法相比，自耦接法的频响、相移等电器指标都明显优于互耦接法，其效率更是数以倍计的提高。
加之本机这种电路结构不像普通电子管机推挽变压器
需两个输入端子，并且要求两绕组对称，这样就给使用普且价廉的变
压器作输出变压器创造了条件。
在本机中功放管采用了价格十分低廉且常见易得之电子管6P14(J)，该管有较好的频响指标和较小的失真，又有较6P3P、6P6P一类功放管为高的跨异值。
也就是说它的功率灵敏度较高，在本机电路中6P14(J)采用了五级管的三极管接法，更进一步降低了该管的失真和输出阻抗。
功放管栅极上串入的1kΩ电阻是为了消除6P14（J）并管使用时可能产生的自激。
本机的倒相级采用了频响指标较高的长尾式倒相电路，这级由6N8P双三极管组成的倒机电路更优。
本机的输入级采用国产发烧电子管6N11（J）作并联调整式推挽放大，以提高输入级的频响，特别是高频的频响，并使输入级有较小的失真和较大的动态输入范围，因而更适应CD机这种具有较高输入电平和大动态音源的要求。
本机的调整和制作都比较简单。
先在扬声器端接入一等阻值大功率的电阻作假负载。
由于本机功放级与倒相级之间有隔直耦和电容，相互之间没有直流电位的牵连，这样其工作稳定性和调整均比晶体管OCL功放可靠、简单。
通过电前将500Ω的可调电阻调到最大端，这样其上产生的各功放管的自生栅偏压都应超出-10V。
因此可防止在调试过程中因栅偏压过小而可能对功放管造成的损害。
充分预热后，可分别调4只500Ω的可调电阻，使各功放管的栅偏压（即500Ω可调电阻两端的电压）为10v左右。
这时再测输出中o点与地之间的电压应在OV。
否则应微调上下功放管阴极的500Ω可调电阻使回到OV。
若o点电压虽被调至OV，但上下功放管阴极电阻上产生的栅偏压值（正常值为-10V）相当悬殊，则说明功放管的一致性差，应更
换功放管再调。
一般来说电子管只要是同厂同期生产的，其一致性一般是很好的。
倒相级的调试也很简单，通过调6N8P双三级管阴极电路中的KR(10kΩ可调电阻)使6N8P的栅负压为6V左右即可。
本机的输入级不用调试即可正常工作。
各级的屏压参考值如图中所示，调整屏级供电电路中的可调线绕电阻使之达到图示电压值。
经上述调试后即可换接扬声器，接入CD机放唱，经使用一段时间后可再检查一下O点电压是否为零，若稍有偏移仍可通过调整上下功放的阴极电阻（500Ω可调电阻）使其为零。
本机电路中倒相级用的0.47uF电容和功放级0.22uF耦合电容应使用优质电容，首选聚丙烯电容，其次可用聚脂电容。
电阻首选金属膜，其次可用炭膜。
输出变压器采用25W普通有线广播用输送变压器，采用自耦式接法，注意变压器初次级连接时的相位。
其余元器件按图中所示值选用，无特殊要求。
该功放管的屏压设置已接近电子管手册中的极限参数，但由于国产军品级优质电子管给出的极限参数留有较大的安全裕量，所以在此状态下工作仍是十分安全可靠的，而屏压的适当提高对失真度的降低、动态范围的扩展和输出功率的提高均有好处。
该机约有十几瓦的额定输出功率，从实际听音效果来看，该机音色十分动听，特别在一般电子管机稍逊的音频信号高端，有十分突出的表现，这是由于自耦接法的结果。
为了印证这一点，可把输出变压器改为互耦接法，一试即知。
该机音质较好，造价较低，元件均为易得之物，为一般爱好者易制之作。
