电铸的优点：
1、 能进行超精密加工（复制精度好）。电铸最重要的特征是它具有高度“逼 真性”。电铸甚至可复制0.5微米以下的金属线。例如：1英寸的宽度内，有 2500根3.5微米的超细线的电视摄像机用的高精度金属网(超细金属网)，就使 用了电铸法进行生产的。而香烟过滤嘴的纤维，也是使用纤维素通过超细金属 网制成的，这是用其他金属加工法所不能达到的。电铸复制的精度是非常高的 。高精度金属网的制造法，是在底板上用照相制板技术按需要涂上绝缘层（保 护层），然后以此作为模板进行电铸。 2、 能调节沉积金属的物理性质。可以通过改变电镀条件，镀液的组分的方法 来调节沉积金属的硬度、韧性和拉 伸强度等。还可以采用多层电镀、合金电 镀、复合电度镀方法得到其他加工方法不能得到的物理性质。 3、 不受制品 大小的限制。只要能够放入电镀槽就行。 4、 容易制出复杂形状的零件。
铝的阳极处理是金属表面借由电流作用而形成的一层氧化物膜，颜色丰 富、色泽优美、电绝缘性好并且坚硬耐磨，抗腐蚀性极高。其基本原理为：在 电极和电解液的作用下，表层的铝离子会被分解到电解液中和颜料离子混合后 ，再将电极反转，使铝离子和颜料离子再重新附着到铝件的表面上，这样就能 镀上颜色均匀、附着力强的氧化物薄膜。在这个过程中要注意控制电极作用的 时间，以保持铝件的厚度不变。
一个框架上，然后涂抹上感光胶，然后将需要印刷的图文用硫酸纸激光输出，放 在丝网下用曝光灯晒版（几分钟），最后用水泡，需要印刷的部分就没有感光胶 了，而其它不需要印刷的部分还是有感光胶的，也就是漏墨和不漏墨，吹干即可 开始印刷
丝网印刷可按其版式,印机品种.油墨性质及承印物的类型分成许多种类.但 就其印刷方式而言,可分为以下几种:
金属表面处理技术资料
金属表面处理技术资料金属表面处理技术是指对金属材料表面进行一系列工艺处理，以提高其耐腐蚀性、耐磨性、耐热性和美观度等综合性能的一项工艺。
在工业生产领域中，金属制品的表面处理技术起到非常重要的作用，可以改善产品的质量和使用寿命。
一、金属表面处理的原理和分类金属表面处理的主要原理是通过改变金属表面的物理和化学性质，形成一层或多层功能性覆盖物，以达到改善金属表面性能的目的。
根据处理方法和处理液的不同，金属表面处理技术可以分为以下几种分类：1. 电化学处理：包括镀层、阳极氧化、电解抛光等技术。
其中，镀层技术是最常见的金属表面处理技术之一，通过在金属表面形成一层金属或合金的覆盖层，可以提高金属材料的耐腐蚀性和装饰性。
2. 化学处理：如酸洗、碱洗、酸溶解等。
这些化学处理技术可以去除金属表面的氧化层、锈蚀物和污染物，清洁金属表面并提供良好的附着力。
3. 热处理：如淬火、回火等。
通过改变金属的组织结构和力学性能，来提高金属的强度、硬度和韧性。
4. 物理处理：包括喷砂、抛光、拉丝等技术。
这些处理技术可以改变金属表面的粗糙度和光洁度，增加金属表面的美观度和触感。
二、金属表面处理技术的应用金属表面处理技术广泛应用于各个行业和领域，主要包括以下几个方面：1. 汽车制造：金属表面处理技术在汽车制造中起到至关重要的作用。
通过对汽车零部件表面进行镀层、喷涂等处理，可以提高汽车的抗腐蚀性和耐磨性。
2. 电子产品：金属表面处理技术也广泛应用于电子产品的制造过程中。
例如，手机外壳经过阳极氧化处理，可以增加其抗氧化和耐磨性能。
3. 建筑装饰：金属表面处理技术在建筑装饰领域中用于处理铝合金、不锈钢等材料的表面。
这些处理技术可以增加建筑材料的耐候性和美观度。
4. 机械设备：金属表面处理技术在机械设备制造领域中也起到重要作用。
例如，对机械零件进行热处理可以提高其硬度和耐磨性。
三、金属表面处理技术的发展趋势随着科学技术的进步和工业发展的需要，金属表面处理技术也在不断创新和发展。

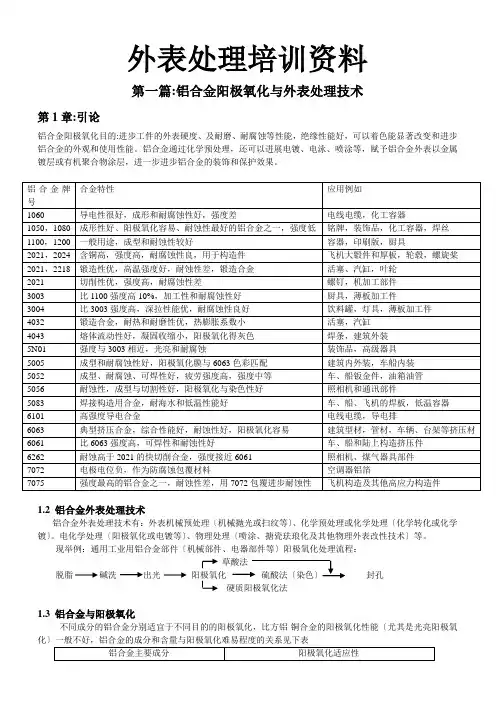

表面处理培训资料(铝合金)
外表处理培训资料第一篇:铝合金阳极氧化与外表处理技术第1章:引论铝合金阳极氧化目的:进步工件的外表硬度、及耐磨、耐腐蚀等性能，绝缘性能好，可以着色能显著改变和进步铝合金的外观和使用性能。
铝合金通过化学预处理，还可以进展电镀、电泳、喷涂等，赋予铝合金外表以金属镀层或有机聚合物涂层，进一步进步铝合金的装饰和保护效果。
1.2 铝合金外表处理技术铝合金外表处理技术有：外表机械预处理〔机械抛光或扫纹等〕、化学预处理或化学处理〔化学转化或化学镀〕。
电化学处理〔阳极氧化或电镀等〕、物理处理〔喷涂、搪瓷珐琅化及其他物理外表改性技术〕等。
现举例：通用工业用铝合金部件〔机械部件、电器部件等〕阳极氧化处理流程：脱脂碱洗出光封孔硬质阳极氧化法1.3 铝合金与阳极氧化不同成分的铝合金分别适宜于不同目的的阳极氧化，比方铝-铜合金的阳极氧化性能〔尤其是光亮阳极氧第2章铝的外表机械处理铝及其合金制品的外观和适用性在很大程度上取决于精饰前的外表预处理，机械处理是外表预处理的主要方法之一。
机械处理一般分为：抛光〔磨光、抛光、精抛或者镜面抛光〕，喷砂〔丸〕、刷光、滚光等方法机械处理的目的：1）提供良好的表观条件，进步外表精饰质量2）进步产品品级3）减少焊接的影响4）产生装饰效果5）获得干净外表目前我公司采用的机械处理方式是：喷砂及拉丝喷砂的规格常采用80#或100#砂，局部采用320#砂拉丝的规格常采用150#或180#第3章化学抛光和电化学抛光光亮阳极氧化只有采用特殊的化学抛光和电化学抛光处理，才能保证在阳极氧化后有高镜面的外表质量常用的化学抛光工艺：磷酸—硫酸—硝酸常用的电化学抛光工艺：硫酸—铬酸、磷酸—硫酸—铬酸以及碳酸钠—磷酸三钠等第4章化学清洗和浸蚀化学清洗的目的：因为铝材在消费过程中使用光滑剂、轧制油，在机械抛光中使用抛光膏，在半成品存在中使用防锈油等必要的油脂；此外，铝材在操作过程中及转运过程中稍不注意，很可能黏附到不必要的机械设备的光滑、灰尘、杂质颗粒之污染物，严重的会形成污垢。
