CCS系统操作员使用手册
天宏催化主风机CCS控制系统操作 说明
TRICON系统操作说明用户名称 :山东天宏新能源化工有限公司项目名称:山东天宏新能源化工有限公司100万吨/年重油催化制烯烃装置SIS系统项目号:TR-11-0051编制时间:2012-09-25目录一、系统总貌 (4)二、操作台及控制面板功能描述 (4)2.1主风机组及备风机组辅助操作台 (4)三、主风机主要联锁逻辑的描述 (5)3.1主风机联锁逻辑 (5)3.2主风机启动逻辑 (6)3.3主风机启动顺序 (7)3.4主风机逆流画面 (23)3.5主风机油泵控制画面 (24)3.6主风机工艺流程图 (25)3.6.1烟机入口蝶阀控制 (25)3.6.2主风机静叶调节控制 (26)3.6.3烟机密封蒸汽差压调节控制 (27)3.7主风机轴系检测图 (28)3.8主风机润滑油系流程图 (29)3.9主、备风机切机流程图 (30)四、主风机防喘振控制 (31)4.1防喘振扩展函数及功能块说明 (31)4.2防喘振控制操作画面 (32)五、备用风机主要联锁逻辑的描述 (34)5.1备用风机联锁逻辑 (34)5.2备用风机启动逻辑 (35)5.3备用风机安全运行及自动操作逻辑 (36)5.4备风机逆流画面 (36)5.5备用风机润滑油泵启动和电加热器控制画面 (38)6.6备风机工艺流程图 (39)6.7备风机轴系检测图 (40)6.8备用风机润滑油系流程图 (41)七、备风机防喘振控制 (42)7.1防喘振扩展函数及功能块说明 (42)7.2防喘振控制操作画面 (43)七、增压机主要联锁逻辑的描述 (45)7.1增压机A 联锁逻辑 (45)7.2增压机1# 启动逻辑 (46)7.3增压机2# 联锁逻辑 (47)7.4增压机2# 启动逻辑 (48)7.5增压机组润滑油泵启动画面 (49)7.6增压机1#油系及轴系流程图 (50)7.7增压机2#油系及轴系流程图 (51)八、气压机主要联锁逻辑的描述 (52)8.1气压机的停车逻辑： (52)8.2气压机的启动逻辑 (53)8.3气压机的润滑油泵、备用润滑油泵启动逻辑 (54)8.4气压机工艺流程图 (55)8.5气压机工艺流程图 (56)8.6气压机防喘振控制 (56)九、操作画面说明 (58)9.1概述： (58)9.2公共显示 (59)9.3催化装置主要操作参数点 (64)9.4历史数据记录 (65)9.4.1设置历史趋势 (65)一、系统总貌本系统主要实现催化三机组、备风机组的控制。
CCS使用指南

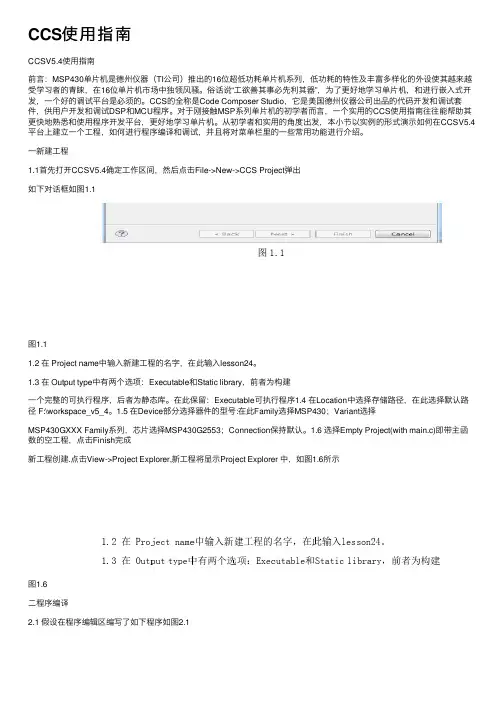

CCS使⽤指南CCSV5.4使⽤指南前⾔：MSP430单⽚机是德州仪器（TI公司）推出的16位超低功耗单⽚机系列，低功耗的特性及丰富多样化的外设使其越来越受学习者的青睐，在16位单⽚机市场中独领风骚。
俗话说“⼯欲善其事必先利其器”，为了更好地学习单⽚机，和进⾏嵌⼊式开发，⼀个好的调试平台是必须的。
CCS的全称是Code Composer Studio，它是美国德州仪器公司出品的代码开发和调试套件，供⽤户开发和调试DSP和MCU程序。
对于刚接触MSP系列单⽚机的初学者⽽⾔，⼀个实⽤的CCS使⽤指南往往能帮助其更快地熟悉和使⽤程序开发平台，更好地学习单⽚机。
从初学者和实⽤的⾓度出发，本⼩节以实例的形式演⽰如何在CCSV5.4平台上建⽴⼀个⼯程，如何进⾏程序编译和调试，并且将对菜单栏⾥的⼀些常⽤功能进⾏介绍。
⼀新建⼯程1.1⾸先打开CCSV5.4确定⼯作区间，然后点击File->New->CCS Project弹出如下对话框如图1.1图1.11.2 在 Project name中输⼊新建⼯程的名字，在此输⼊lesson24。
1.3 在 Output type中有两个选项：Executable和Static library，前者为构建⼀个完整的可执⾏程序，后者为静态库。
在此保留：Executable可执⾏程序1.4 在Location中选择存储路径，在此选择默认路径 F:\workspace_v5_4。
1.5 在Device部分选择器件的型号:在此Family选择MSP430；Variant选择MSP430GXXX Family系列，芯⽚选择MSP430G2553；Connection保持默认。
1.6 选择Empty Project(with main.c)即带主函数的空⼯程，点击Finish完成新⼯程创建.点击View->Project Explorer,新⼯程将显⽰Project Explorer 中，如图1.6所⽰图1.6⼆程序编译2.1 假设在程序编辑区编写了如下程序如图2.1图2.12.2 点击程序上⽅⼯具栏上的锤⼦按钮，进⾏程序编译.点View->Problems 弹出Problems窗⼝如图2.2，在该窗⼝中查看编译是否有错（注：如果锤⼦按钮没出来，点击右上⽅的CCS Edit,如图2.3）图2.2图2.3如图⽰，程序没有错误，如果程序有错，该窗⼝会显⽰错误信息，根据错误显⽰修改程序，重新进⾏编译，直⾄⽆错⽅可进⾏调试。
CCS5.5的详细操作说明
第十步：配置仿真器 1、FileÆNew->TargetConfigurationFile，如下图：
2、鼠标左键点击
，出现如下对话框，建议把 File name 选项修改为自己仿真芯片的型号，如下图：
3、点击
出现如下对话框，修改选项后如下图：
4、然后点击右边的
按钮，点击后会由高亮
#include "DSP28x_Project.h" #include"Function.h" //自定义函数头文件 #include"Variable.h" //自定义变量头文件
附件
void main(void) {
InitSysCtrl(); DINT; InitPieCtrl(); IER = 0x0000; IFR = 0x0000; InitPieVectTable(); InitCpuTimers(); InitGpio();
2、鼠标左键点击 Properties，出现如下对话框，并选择 BuildÆC2000 LinkerÆFile Search Path，如下图：
3、点击 出现如下对话框：
4、点击
出现如下对话框，并选择头文件路径位置 CpuTimer0_RAM\IQmath\include，如下图：
5、点击
后返回如对话框：
上次打开的工程
4、通过点击
选择刚才新建的文件夹，如下图：
5、点击
后，工程文件的存放路径就在
位置，如下界面：
6、点击
后，将会重新打开 CCS5.5 界面，如下图：
7、点击左边 打开
项目窗口，如下图：
第三步：新建一个工程 1、新建一个项目工程：ProjectÆNew CCS Project，如下图：
CCS5使用说明
CCS5使用说明1CCS5.3安装与破解CCS的安装文件可以去TI官网下载，下载地址：/index.php/Download_CCS?DCMP=dsp-mc-opemmp-12 0828&HQS=dsp-mc-opemmp-pr-sw3安装文件有在线安装文件(Web)和离线安装包(Off-line)，选一个下载就先行。
安装之前先退出360等安全和杀毒软件，然后双击ccs_setup_5.3.0.00090.exe，进入安装这个警告有时会出现，忽略，点击Yes勾选I accept，Next安装目录默认，最好不要改，否则可能会出现莫名其妙的错误。
Next安装类型，Custom：用户选择支持的器件；Complete Feature Set：全器件版本，此版本占用空间比较大，这里我们选择Custom，Next选择器件类型，若使用的是TMS320F28335DSP，勾选C28x32-bit Real-time MCUS。
其他类型自选。
选择支持的器件越多，Install size越大。
Next勾选Device Software，安装TI的实时操作系统，Next选择仿真器版本，勾选XDS100系列仿真器，TI Emulators系统默认勾选，NextNext安装时间较长，耐心等待。
在win7系统中出现这个警告时，勾选“始终信任来自Texas Instruments Incorporated的软件”，点击安装。
安装结束，Finish。
破解文件crack网上去搜索，破解方法大同小异，自己多次试验，直至破解成功。
这里选择一个大学计划的License，复制CCSv5-China-University-Site_License.lic。
粘贴到安装目录:ti/ccsv5/ccs_base/DebugServer/license下。
双击桌面CCS图标。
提示选择工作空间，这里使用默认路径，不要修改，同时勾选Use this as the default and do not ask again。
CCS4.0入门指南中文版
一、CCSv4安装1. 放入光盘，若不自动弹出，点击autorun.exe，将弹出如下画面。
然后，点击现在安装。
2. 点击yes确认安装。
3. 点击NEXT按钮。
4. 选择I accept the terms of the license agreement，并单击Next按钮。
5. 开始安装。
6. 单击Finish按钮。
7. 但是YES按钮重新启动，安装完成。
二、CCSv4注册1. 打开CCSv4，单击OK。
弹出如下对话框，选择Activate a License。
2. 链接到TI注册网址开始注册（需有TI的my.TI账号），注册时，除了需要激活码，还需要本机MAC地址，如c8.9c.dc.30.05.9e。
获得License后，选择Specify a license file，点击Browse，选择TMDSCCS-ALLN01A-v4.0.lic文件。
单击OK，注册完毕。
3. 注意：目前SEED-XDS510PLUS、SEED-XDS560PLUS以及SEED-XDS560USB仿真器只支持CCSv4.1.2版本，不要升级到4.1.2以上版本。
可通过如下步骤关闭自动升级功能，避免不必要的问题出现。
4. 进入CCS的菜单windows -> Preferences。
5. 选择Install/Update -> Automatic Updates，取消勾选项，从而关闭自动升级功能。
三、仿真器安装1. 直接插上XDS560PLUS仿真器后（XDS560PLUS仿真器不需要连接目标板），放入驱动光盘（需要关闭杀毒软件），可自动安装驱动。
若没自动安装。
可在设备管理器中更新驱动，驱动选择SEED-XDS560Plus Emulator for CCS4.0。
四、CCSv4新建工程1. 可以选择File->New->Others，然后选择C/C++->CCS Project。
CCS简要操作说明
CCS简要操作说明1. CCS概述1.1 系统介绍在这一章节中，我们将对CCS系统进行详细的介绍。
包括其功能、特点以及适用范围等内容。
1.2 安装与配置这部分将指导用户如何安装和配置CCS系统，并提供相应的步骤和注意事项。
2. 用户管理模块2.1 注册新用户描述了如何在CCS系统中注册一个新用户账号，并列出所需填写信息。
2.2 登录与注销解释了登录到已有账户并退出登录时需要采取的步骤。
3.项目管理模块3.１创建项目提供创建新项目所需完成的所有必要任务列表，例如输入名称、添加描述等。
３.２编辑/删除项目指导编辑或者删除现有项目时需要遵循哪些具体流程。
4.文档４－１文档文件至服务器上该平台内存储库之前涉及到什么样子工作环境设置；然后是相关命令行示例；４－２文件给予关于从服务器获取某个给定文件副本方法详情解说, 并附带实际可执行代码片段.5. 数据分析模块5.1 数据导入与清洗描述了如何将数据导入CCS系统，并进行必要的数据清洗操作。
5.2 统计分析解释了在CCS系统中执行统计分析任务所需采取的步骤和方法。
6.报告６－１报表设计提供创建新报表时需要遵循哪些具体流程，包括选择合适的图标、设置参数等。
６－２报表预览指引用户如何查看已经好并且准备发布出去给其他人阅读使用之前那个特定文档.7.附件本文涉及法律名词及注释：- CCS: Collaborative Content System（协作内容管理系统）- 用户：指通过注册账号登录到CCS平台上进行相关操作的个人或组织机构。
- 项目：指在CCS平台上创建并用于存储文件和信息以实现团队协作目标而设立起来一个独立工作空间。
CCS使用说明
CCS使用说明1.投入给水自动.1首先投入A、B小机遥控自动，给水流量设定值选择运行人员手动设定。
1.2 根据实际给水流量，手动设定给水流量设定值，确认给水流量测量和设定值偏差不大于50T/H，投入给水调节自动。
1.3 观察数分钟，待调节稳定后将流量设定值切为远方设定。
此时给水调节将根据燃料量控制给水量，也就是通常说的水煤比控制1.4根据运行情况，通过偏置修正中间点温度和给水流量设定值偏置。
DCS内预置了锅炉负荷指令对应中间点温度的函数，如果DCS内部计算产生的温度设定值不满足运行工况要求时，运行人员可以手动改变偏置值以修正中间点温度设定值，中间点温度一旦控制稳定，有利于主汽温度控制。
中间点温度采用PID调节器，其输出将对给水流量设定值进行修正，以校正水煤配比及燃烧工况变化的偏差，校正量最大为“根据锅炉燃料计算出的给水流量设定值的±10%”，这一校正量自动叠加到给水流量设定值中，因此在给水控制面板上显示的远方设定是已经修正后的值。
如果燃烧煤质偏离太大，中间点温度调节器的输出可能到达修正范围的两端（在中间点温度调节面板的输出显示为＋100或—100，对应校正量为±10%给水流量），这时运行人员可手动逐步修正给水流量设定值的偏置，使中间点温度调节器恢复到正常的调节输出。
给水流量与设定值偏差大于200T/H时或测量信号故障时，给水调节会自动切除到手动。
2.投入磨煤机容量风自动选择有控制余量的磨煤机，将其两侧的容量风档板投入自动。
为了保证调节档板工作在较线性的区域，档板开度指令将限制在15％～65%的范围。
容量风控制面板中的偏置设定，用于调平磨煤机两侧出力。
如果投入多台磨煤机，可以通过改变偏置值控制磨煤机的出力。
在手动时，偏置会自动跟踪燃料主控指令和档板控制输出的偏差，以保证自动投入的无扰动。
容量风控制档板开度改变后，实际容量风将发生变化，带走的煤粉量发生改变引起料位改变，料位控制将改变给煤量以维持料位稳定。
单元机组协调控制系统(CCS)功能及操作
16楼星民发表于2005-6-22 12:18| 只看该作者希望给大家有所帮助！！！！协调控制系统第一节机组运行控制方式1 .单元机组协调控制系统（C C S ），可根据运行状况和控制要求，选择机组负控制方式。
1 . 1 .协调控制方式：机炉协调控制，能及时满足外界负荷需求，同时能自动持主汽压力稳定。
1 . 2 .炉跟机协调控制方式：适用于参加电网调峰、调频工况。
该方式汽机控制系统（D E H ）主要用于满足外界负荷需求，锅炉燃烧自动调节系统维持主汽压力定。
1 . 3 .机跟炉协调控制方式：适用于机组带基本负荷工况。
该方式下，首先由锅炉燃自动调节系统根据外界负荷需求对锅炉输入能量进行调节，D E H 系统根据主汽压力变化情再满足外界负荷需求。
1 . 4 .当机组出力受汽机限制时，应采用锅炉跟随的控制方式。
15 .当机组出力受锅炉限制时，应采用汽机跟随的控制方式。
1 .6 .手动方式：汽机D E系统及锅炉燃烧自动调节控制系统均为手动方式的工况。
1 . 7 . C C S 系统与D E H 系统行方式间的控制关系：机组并网运行后，D E H 系统有主汽压调节、负荷调节和阀位调节三选择方式。
当C C S 系统投入时，D E H 选择遥控调节方式，受C C S 系统统一管理并接受阀位调节指令。
1 .机组指令处理回路: 机组指令处理回路是机组控制的前置部分它接受A G C 指令、一次调频指令和机组运行状态。
根据机组运行状态和调节任务，对负荷令进行处理使之与运行状态和负荷能力相适应。
1 . 1 .机组负荷的设定1 . 1 . 1 .自动度系统A G C 来的负荷指令。
A G C 指令由省调远方给定，当机组发生R U N U P / R U NO W N 、R U N B A C K ，退出A G C 控制。
1 . 1 . 2 .操作员的C C S 画面上设定的负指令。
根据机组运行参数的偏差、辅机运行状况，保持机组/电网，锅炉/汽机和机组各子制回路间的协调及能量平衡。
CCS5.5的详细操作说明
CCS5.5的详细操作说明CCS5.5详细操作说明1、系统要求CCS5.5要求运行于Windows操作系统（推荐使用Windows 10），并且需要至少4GB的内存和50GB的硬盘空间。
另外，还需要安装Java 8以及其他依赖的软件。
2、安装步骤2.1 安装包从官方网站上CCS5.5的安装包，并保存到本地。
2.2 运行安装程序双击安装包，运行安装程序。
按照向导提示，选择安装路径和相关选项，在安装过程中需要输入序列号进行激活。
2.3 完成安装等待安装程序完成所有的文件复制和配置操作，安装完成后，完成按钮。
3、登录和设置3.1 启动CCS5.5从开始菜单或桌面快捷方式启动CCS5.5：3.2 登录CCS在登录界面输入用户名和密码，登录按钮。
3.3 设置工作环境在登录成功后，进入CCS的主界面。
根据需要，可以进行一些基本的设置，例如界面语言、默认工作区等。
4、创建项目4.1 新建项目在主界面菜单中的“项目”选项，选择“创建新项目”。
根据需要选择项目类型和关联文件，输入项目名称等信息，完成按钮。
4.2 添加源文件在项目资源管理器中选择新建的项目，右键并选择“添加文件”。
选择需要添加的源文件，确定。
4.3 编辑源文件双击打开源文件，在编辑器中进行代码编写和修改。
5、编译和调试5.1 编译项目在主界面中选择项目，菜单中的“编译”选项，选择所需的编译选项。
等待编译完成。
5.2 调试项目在主界面中选择项目，菜单中的“调试”选项，选择所需的调试选项。
使用调试工具进行代码的单步执行、变量查看等。
6、导出和部署6.1 导出可执行文件在主界面中选择项目，菜单中的“导出”选项，选择所需的导出选项。
将的可执行文件保存到指定位置。
6.2 部署到目标设备将导出的可执行文件拷贝到目标设备中，并按照设备的要求进行部署和配置。
附件：本文档中所涉及的附件包括安装包、示例源代码等。
法律名词及注释：- CCS：Code Composer Studio，一款针对嵌入式开发的集成开发环境。
新造船管理系统操作手册
CCS 新造船管理系统（CCS New Building Project Management System）用户操作手册Ver 0.32010年4月文档信息修改记录：目录1引言 (1)1.1 编写目的 (1)1.2 背景说明 (1)1.3 术语定义 (1)1.4 参考资料 (2)2 系统简介 (2)2.1 一些问题的说明 (2)2.2 一般按钮操作说明 (3)3 功能说明 (3)3.1 登录系统 (4)3.2 启动一个新造船项目（总部建造处） (7)3.3新造船项目的执行 (9)3.3.1新造船项目信息维护和流程控制 (9)3.3.2收集项目联系人 (16)3.3.3维护项目合同 (17)3.3.4召开项目会议 (19)3.3.5预测项目风险 (21)3.3.6实施项目监控 (22)3.3.7管理项目文件 (23)3.3.8讨论项目议题 (25)3.3.9草拟产品持证清单 (26)3.3.10草拟检验计划 (27)3.4 启动一个建造检验（分社建造处） (28)3.5建造检验申请评审 (30)3.6生成流程文件 (34)3.7 检验准备 (37)3.7.1制定分段合拢计划 (37)3.7.2细化船舶检验计划 (40)3.7.3 安装船用产品 (45)3.7.4 录入检验结果 (47)3.7.5 落实审图意见 (51)3.7.6验船师日志生成 (56)3.8制作Form和证书 (59)3.9完成分社工作 (61)3.10总部建造检验发证 (61)3.11结束总部工作 (62)3.12新造船项目结束 (62)3.13新造船工作监控和统计 (63)3.13.1新造船工作监控 (64)3.13.2新造船工作统计 (68)3.14船厂评估查询 (73)3.15基本代码维护 (75)3.15.1检验项目管理 (75)3.15.2产品清单字典 (79)3.15.3 产品属性对应关系 (81)3.15.4流程文件管理 (83)4问题反馈和落实 (86)1引言1.1 编写目的CCS新造船系统是CCS在原来SSMIS2005基础上，增加了项目管理的思想，加强了建造检验的现场管理，并且沟通市场订单、审图、产品和人力资源系统的综合管理平台。
CCS使用手册
1.6
安装F2802x工程头文件及例程包
F2802x C_C++ Header Files and Peripheral Examples 的软件包为一压缩包，使用 WinRar 软件解压后直接双击 setup_DSP2802x.exe 即可安装，不需要特别配置直接“Next”到底。安 装完成后可以在目录 C:\tidcs\c28\DSP2802x\v100 下找到 F2802x 系列 DSC 的工程头文件、 例程等内容。
1.3
安装Perl语言解释器
直接双击可执行文件 ActivePerl-5.8.8.822-MSWin32-x86-280952.msi 即可安装，每一步 一般都是默认设置。安装过程可能需要较长时间。
1.4
安装CCS
直接双击 CCS 安装文件夹内的可执行文件 setup.exe 即可安装。 安装过程中在图 1.1 所示步骤时选择“Custom Install”方式安装。
第 2 章 仿真平台的设置.............................................................................................. 4
第 3 章 新建工程.......................................................................................................... 7
双击该项后，会在左边显示栏增加一项目录，如图 2.3 所示。这样就建立了软件仿真平 台。若不需要进一步添加仿真平台，直接点击左下角的“Save & Quit”按钮就可以退出。
图 2.3
CCS功能说明书
#3(300MW)机组DCS改造工程CCS功能说明书东北电力科学研究院热工自动化技术研究所2004年6月目录1．本期工程设备概况 (3)2．与MCS有关的OVATION系统软、硬件的一些说明 (3)3 本期工程CCS设计说明 (3)3.1 概述 (3)3.2 主要子系统功能说明 (5)3.2.1 锅炉－汽机协调控制 (5)3.2.1.1 工作模式 (5)3.2.1.2 运行方式切换 (5)3.2.1.3 负荷设定值 (6)3.2.1.4 主汽压力设定值 (7)3.2.1.5 定压/滑压运行模式 (7)3.2.1.6 CCS与DEH 的接口 (8)3.2.1.7 ADS 的接口 (8)3.2.2 炉膛压力控制 (8)3.2.2.1 信号 (8)3.2.2.2 功能 (8)3.2.3 风量/燃料指令 (8)3.2.3.1 风量指令 (8)3.2.3.2 氧量设定值 (9)3.2.3.3 燃料量指令 (9)3.2.3.4 燃料—空气交叉限制 (9)3.2.4 送风量控制 (9)3.2.4.1 信号 (9)3.2.4.2 功能 (9)3.2.5 一次风压力控制 (9)3.2.5.1 信号 (9)3.2.5.2 功能 (9)3.2.6 燃料控制 (9)3.2.6.1 信号 (9)3.2.6.2 功能 (9)3.2.7 燃油控制 (9)3.2.8 锅炉给水控制 (10)3.2.8.1 信号 (10)3.2.8.2 功能 (10)3.2.9 过热汽温控制 (10)3.2.9.1 信号 (10)3.2.9.2 安全措施 (10)3.2.10 再热汽温控制 (10)3.2.10.1 信号 (11)3.2.10.2 功能 (11)3.2.11 除氧器控制及凝汽器控制 (11)3.2.11.1 信号 (11)3.2.11.2 功能 (11)3.2.12 辅助风、燃料风挡板及过燃风挡板控制 (11)3.2.12.1 信号 (11)3.2.12.2 功能 (11)3.2.13 辅助单回路调节 (11)1．本期工程设备概况铁岭发电厂#3机组(300MW)为燃煤凝汽式机组。
CCS 900 Ultro 系统 使用及操作说明
CCS 900 UltroDiscussion Systemzh 安装和操作手册CCS 900 Ultro | zh 3Bosch Security Systems B.V.安装和操作手册IOM_CCS900 | V1.0 | 2010.06 目录1关于本手册52简介63控制单元(CU) 74代表机和主席机95安装105.1连接代表机和主席机105.2连接多达150 个装置105.3锁定延长电缆115.4连接外部话筒115.5连接无线话筒125.6录音/回放会话内容125.7连接广播系统或其它外部设备135.8连接电话耦合器135.9连接均衡器145.10电源连接145.11连接USB 电缆156操作166.1测试代表机和主席机的连接。
166.2使用代表机的话筒按钮166.3可发言176.4使用主席机的话筒按钮176.5使用优先按钮186.6主席机中的优先模式设置186.7开放模式196.8具有自动关闭功能的开放模式196.9覆盖模式206.10仅限主席模式206.11代表机和主席机的音量旋钮216.12代表机和主席机的音量旋钮216.13音量监听旋钮226.14使用耳机227内置MP3 录音设备（仅限CCS-CURD）237.1简介237.2概述247.2.1用户显示屏247.2.2操作模式247.2.3启动屏幕257.3设置MP3 录音设备254 zh | CCS 900 UltroIOM_CCS900 | V1.0 | 2010.06安装和操作手册Bosch Security Systems B.V.7.3.1设置图标概述267.3.2删除文件277.3.3设置日期和时间287.3.4选择比特率287.3.5连续录音297.3.6设置内部/ 外部录音选项297.4录音307.4.1录音图标概述307.4.2录音317.4.3在录音期间更换SD 卡317.5预听和回放317.5.1预听/回放模式图标概述327.5.2预听和回放文件338故障排除349技术数据359.1系统电气和电声特性359.1.1控制单元(CU) 359.1.2组合装置379.2机械数据379.2.1控制和电源装置379.2.2代表机/主席机379.3常规数据389.3.1系统环境条件389.3.2设备系列3910附录4010.1插针配置4010.1.1干线连接(A) 4010.1.2外部话筒(XLR) (B) 4010.1.3莲花插连接器(C) 4010.1.4电源连接器(D) 4010.1.5耳机插头（3.5 毫米）(E) 4010.1.6LBB 3316/00 连接器示意图4110.2安装说明4210.3用于嵌入式安装的支架43CCS 900 Ultro 关于本手册| zh 5Bosch Security Systems B.V.安装和操作手册IOM_CCS900 | V1.0 | 2010.061关于本手册本手册提供了有关安装和操作CCS 900 Ultro 会议系统的所有必要信息。
ccs3.1使用说明
步骤一：安装完ccs3.1后桌面上有如下两个图标，双击下边的图标设置主界面
步骤二；设置主界面
步骤三：选中上图中所选的2812 XDS560 Emulator，双击打开，显示如下
步骤四：将.光盘里的要复制文件夹里的两个文件复制到ccs 安装文件下的cc\bin 文件夹下，我的安装路径是D盘，所以复制到的文件夹是D:\CCStudio_v3.1\cc\bin\，复制好后，右键单击图中左栏的选中系统，选择properties，弹出对话框设置如下:
步骤五：
步骤六：
步骤七：
步骤八：
步骤九：在DEBUG菜单下有一个连接目标板的菜单，点击即可，如果需要打开CCS3.1自动连接，在OPTION里的定制里也有一个选项，设置进入CCS窗口时是否连接目标板。
CCS5使用说明
CCS5使用说明CCS5使用说明本文档为CCS5的使用说明，旨在帮助用户了解CCS5的功能和操作方法。
以下将详细介绍CCS5的各个方面。
S5概述1.1 CCS5的定义和作用1.2 CCS5的主要特点和优势1.3 CCS5的适用范围2.系统安装与配置2.1 硬件要求2.2 软件安装步骤2.3 网络配置2.4 数据库配置2.5 系统初始化设置3.用户管理3.1 用户注册与登录3.2 用户权限管理3.3 用户角色设置3.4 用户密码重置4.数据录入与管理4.1 数据录入4.2 数据查询与过滤4.3 数据导入与导出4.4 数据修改与删除5.报表与分析5.1 报表流程5.2 报表查询与筛选 5.3 报表导出与打印5.4 报表分析工具介绍6.系统设置与维护6.1 系统参数配置6.2 界面布局设置6.3 系统备份与恢复 6.4 日志管理与审计7.常见问题解答7.1 无法正常登录系统7.2 数据丢失或错误7.3 报表失败7.4 其他常见问题解答8.附件附件1：CCS5安装包附件2：CCS5用户手册附件3：CCS5系统参数配置表法律名词及注释：- CCS：CCS是指公司编码系统，用于管理公司信息和数据的软件系统。
- 硬件要求：指安装和运行CCS5所需的硬件设备要求，包括处理器、内存、硬盘等。
- 软件安装步骤：指安装CCS5所需的软件安装步骤，包括安装包、运行安装程序等。
- 用户注册与登录：用户使用CCS5前需进行注册，并通过用户名和密码登录系统。
- 数据录入与管理：指将数据录入到CCS5系统中，并进行相应的数据管理操作，如查询、修改、删除等。
- 报表与分析：CCS5可以根据系统中的数据各种报表，并提供分析工具进行数据分析。
- 系统设置与维护：指对CCS5系统进行参数设置和日常维护操作，如参数配置、界面布局等。
本文档涉及附件：S5安装包S5用户手册S5系统参数配置表。
CCS系统操作员使用手册
华电长沙电厂2×600MW超临界机组协调控制系统操作员使用手册1.1 协调控制系统包括的内容1.1.1 、协调控制系统包括的内容协调控制系统包括以下内容：z机组指令控制系统(含AGC/RB/一次调频)z协调主控系统z燃烧控制系统(含各磨一次风门/旁路风门)z送引风控制系统z给水控制系统z分离器水位控制系统(361阀)z主汽温控制系统z一级减温水控制系统z再热喷水减温控制系统z烟气调节档板控制系统z二次风门控制系统z热一次风压/密封风机母管压力控制系统z磨煤机出口温度控制系统z磨煤机煤位控制系统z锅炉点火油压力/锅炉启动油压力控制系统等z旁路控制系统z除氧器水位控制系统z除氧器压力控制系统z凝汽器水位控制系统z高加水位控制系统z低加水位控制系统z给水泵最小流量控制系统z给水泵密封水排水温度控制系统z轴封控制系统z辅汽控制系统z低压缸喷水减温控制系统z凝结水补水控制系统z发电机侧单回路控制系统等1．2协调控制系统的操作说明1.2.1协调控制系统的设备说明华电长沙协调控制系统具有两种操作方式：手动和自动。
手动时，操作员在LCD 流程显示画面上或MCS操作画面上手动操作阀位指令，直接控制被控对象；自动时，操作员在LCD流程显示画面上或MCS操作画面上手动设定被控参数的目标值，间接控制被控对象。
流程显示画面上弹出的软手操器的介绍：如图1-1所示为软手操操作器，操作器的各部分已经标明。
操作器的手/自动按钮完成控制系统的手自动切换，自动按钮在自动控制方式下是绿色，手动方式下是灰色。
手动按钮在自动方式下是灰色，手动方式下是绿色，系统强制切手动方式下是红色，此时投不上自动。
操作器上的信息框反映了控制系统不能投自动的原因，当有故障因素影响控制系统不能投自动，信息框显示红底。
信息有以下几种：信息框字符含义表TRANSF 变送器故障TRIP 跳闸transf 1个变送器故障(不切手动) MFT 主燃料跳闸GASP 喘振（风机才有）NDE/DE 非驱动端/驱动端HIDEV，HDAIND 高偏差报警SWEEP 吹扫LODEV,LDAIND 低偏差报警IDF MAN 引风手动VLVDEV 阀位偏差报警FUEL MAN 燃料手动OPEN 强制开BL MAN 锅炉主控手动(燃料手动)CLOSE 强制关TI MAN 汽机主控手动(DEH控制器手动)设定值设定及显示：该框可以进行给定值设定，当鼠标指向该框会出现一个方框，按下鼠标左键，会出现一个黄框表示可以对该框的内容进行设定。
CCS5.1入门手册
CCS5.1入门手册一、准备工具CCS5.1.1.00031_win32.zip /s/1kT7LKWJXDS100V2仿真器/TMS320F28035核心板/二、CCS5.1安装步骤1、关闭杀毒软件2、将CCS5.1.1.00031_win32.zip进行解压，解压路径必须为全英文，不能含有中文字符3、双击打开ccs_setup_5.1.1.00031.exe，显示CCS5.1安装界面。
选择I accept the terms of the license agreement，点击Next4、选择安装目录，点击Next5、直接点击Next6、CCS5.1支持开发的芯片比较多，根据需要选择自己所需的控制器，点击Next7、不安装帮助文档和模拟仿真组件，点击Next8、只选择安装XDS100V2仿真器驱动，点击Next9、直接点击Next10、开始安装程序，请等待……11、安装完成，点击Finish12、CCS5.1自动打开后，选择工作空间存储路径，其路径不能含中文字符，并且选中Use this as the default and do not ask again，点击OK13、随后弹出License设置向导，选中FREE LICENSE，点击Finish14、CCS5.1初始界面如下图所示，至此完成CCS5.1及License的安装三、CCS5.1新建工程1、点击New CCS Project，弹出新建工程对话框2、设置工程名为GPIO，选择器件为TMS320F28035、仿真器为XDS100V2，并选择工程类型为空白工程，点击Finish3、随后弹出如下工程界面4、右键点击GPIO工程名，在弹出菜单中点击Properties5、在Include Options选项卡中，添加TMS320F28035外设头文件路径。
其中TMS320F28035外设头文件和源文件在controlSUITE软件里，具体路径为controlSUITE\ device_support\f2803x\v1276、在Predefined Symbols选项卡中添加RAM预定义符号，点击OK7、按下Ctrl键选中图中所示源文件，拖至GPIO工程名上8、在弹出的对话框中选择Link to files，点击OK9、如下图所示，所选源文件已链接到工程中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华电长沙电厂2×600MW超临界机组协调控制系统操作员使用手册1.1 协调控制系统包括的内容1.1.1 、协调控制系统包括的内容协调控制系统包括以下内容：z机组指令控制系统(含AGC/RB/一次调频)z协调主控系统z燃烧控制系统(含各磨一次风门/旁路风门)z送引风控制系统z给水控制系统z分离器水位控制系统(361阀)z主汽温控制系统z一级减温水控制系统z再热喷水减温控制系统z烟气调节档板控制系统z二次风门控制系统z热一次风压/密封风机母管压力控制系统z磨煤机出口温度控制系统z磨煤机煤位控制系统z锅炉点火油压力/锅炉启动油压力控制系统等z旁路控制系统z除氧器水位控制系统z除氧器压力控制系统z凝汽器水位控制系统z高加水位控制系统z低加水位控制系统z给水泵最小流量控制系统z给水泵密封水排水温度控制系统z轴封控制系统z辅汽控制系统z低压缸喷水减温控制系统z凝结水补水控制系统z发电机侧单回路控制系统等1．2协调控制系统的操作说明1.2.1协调控制系统的设备说明华电长沙协调控制系统具有两种操作方式：手动和自动。
手动时，操作员在LCD 流程显示画面上或MCS操作画面上手动操作阀位指令，直接控制被控对象；自动时，操作员在LCD流程显示画面上或MCS操作画面上手动设定被控参数的目标值，间接控制被控对象。
流程显示画面上弹出的软手操器的介绍：如图1-1所示为软手操操作器，操作器的各部分已经标明。
操作器的手/自动按钮完成控制系统的手自动切换，自动按钮在自动控制方式下是绿色，手动方式下是灰色。
手动按钮在自动方式下是灰色，手动方式下是绿色，系统强制切手动方式下是红色，此时投不上自动。
操作器上的信息框反映了控制系统不能投自动的原因，当有故障因素影响控制系统不能投自动，信息框显示红底。
信息有以下几种：信息框字符含义表TRANSF 变送器故障TRIP 跳闸transf 1个变送器故障(不切手动) MFT 主燃料跳闸GASP 喘振（风机才有）NDE/DE 非驱动端/驱动端HIDEV，HDAIND 高偏差报警SWEEP 吹扫LODEV,LDAIND 低偏差报警IDF MAN 引风手动VLVDEV 阀位偏差报警FUEL MAN 燃料手动OPEN 强制开BL MAN 锅炉主控手动(燃料手动)CLOSE 强制关TI MAN 汽机主控手动(DEH控制器手动)设定值设定及显示：该框可以进行给定值设定，当鼠标指向该框会出现一个方框，按下鼠标左键，会出现一个黄框表示可以对该框的内容进行设定。
鼠标移至下方的数据输入区，一个箭头的增减，每次增减全量程的1％，两个箭头的增减，每次增减全量程的5％；或者在下方的数据输入区按下鼠标左键，出现深蓝色长方形，用键盘数据输入区直接敲入数值（注意：不要敲错小数点或0）阀位输出及显示：该框可以进行阀位输出值的设定，操作方法同前。
注：每次操作前务必检查已经选出黄框后再操作，操作结束后，请立刻关闭本操作画面；若是黄框没有选出严禁操作！1.2.2、锅炉操作说明1.2.2.1 锅炉操作主菜单在锅炉操作环境中按下顶部菜单MCS 软键，再按下拉菜单BOIL_MCS软键，可调出锅炉操作主菜单，锅炉操作主菜单如图1-4所示：锅炉操作主菜单包含了锅炉的操作画面名称，运行人员只要移动鼠标到操作画面汉字描述的灰框，按下鼠标左键，就可以调出这幅操作画面。
例如要调出机组指令控制操作画面，只要将鼠标移到<机组指令控制>的灰框，按下鼠标左键，就可以调出如图1-５所示的机组指令控制操作画面。
图1-41.2.2.2 机组指令控制操作画面机组指令控制操作画面如图1-５所示，它具有机组指令显示操作器及中调指令显示器、功率设定、功率测量、机组指令上限设定、机组指令下限设定、机组指令变化率设定、ADS方式，机组运行状态及机组控制方式等状态显示及切换按钮(1).机组指令显示操作器：在这个显示器上有三根显示棒图。
蓝棒与字符S：代表机组指令设定值（操作员控制时由此处设定）；红棒与字符UD：代表运行人员给定或AGC指令的机组指令输出。
在正常情况下，它应与Ｓ值相等，但在机组指令闭锁加/闭锁减时，两值可能不等f：一次调频对应经过速率限制后的加减负荷值白棒与字符O：代表经过速率限制后的实际机组指令（含一次调频），该信号直接加到功率控制器上。
UD MAN： 方式显示。
在机组指令人工给定方式下，用绿底黑字显示；在ADS方式下显示灰色。
T 、BI 、BD 参见“关于操作器的说明”Ｔ： 代表机组指令控制器在跟踪方式；当控制系统不在协调控制方式时，（功率在手动控制时）机组指令控制器在跟踪方式，跟踪目标是机组当前实发功率;RUNBACK 工况时，由于不在协调控制方式跟踪目标也是机组当前实发功率。
BI:代表机组指令控制器在闭锁加状态；BD: 代表机组指令控制器在闭锁减状态；(2)、中调指令显示器协调控制系统可接受电网中调的控制指令，电网中调的状态与指令在中调指令中显示。
显示器具有两根棒图:蓝棒及字符ＡＤＳ：代表ADS 指令；白棒及字符Ｏ： 代表机组指令输出；其数值应与机组指令操作器的Ｓ字符相同。
ADS ON ： 代表在机组指令在ADS 电网中调控制方式。
在机组指令人工给定时，该状态出现底框为灰色，在ＡＤＳ控制方式下，状态底色为红色（３）、状态指示灯及操作按钮组介绍机组指令操作画面上还有六个按钮组，每组二到四个按钮，分别显示系统状态及方式选择。
Ａ、ADS方式组（电网中调方式组）●ADS 请求：状态指示灯，若电网中调请求投运AGC，则该指示灯亮；若电网中调不要求投运AGC，该指示灯不亮。
● ADS 确认：状态指示灯，显示系统的运行状态。
若系统内无故障，系统协调控制投运，该指示灯亮，表明系统允许接受电网中调信号；●ADS 投入：按钮。
在ADS确认灯亮时，该按钮可以掀下（有二次确认）并变亮，表明系统工作在电网中调给定负荷的工况下（非操作员控制）；Ｂ、机组状态组● 闭锁增减：这是一个状态指示灯，代表了协调系统目前在闭锁状态，当系统检测到燃料，送引风机达上下限，机组指令达到上下限，出现闭锁状态，此时运行人员不能在闭锁方向上改变机组负荷指令，可以反方向改变机组负荷指令。
● 闭锁增：是一个状态指示灯，对应于方向闭锁，具体指示闭锁加。
● 闭锁减：是一个状态指示灯，对应于方向闭锁，具体指示闭锁减。
● 闭锁确认：按钮。
用于消除AGC指令加减至一定负荷时的闭锁，持续按住有效。
Ｃ、机组指令给定组● 跟踪：状态指示灯。
表明运行人员操作的机组指令目前处于跟踪方式，当机组不在协调控制状态，或者不在ADS方式时，机组指令处于跟踪状态时该灯亮；● 操作员控制：状态指示灯。
表明机组指令目前由运行人员给定；Ｄ、控制功能选择组：功能选择按钮键组具有四个有效按钮。
z滑压：状态指示灯，控制系统在滑压控制方式，该指示灯亮；● 定压：状态指示灯，控制系统在定压控制方式，该指示灯亮；● RUNBACK ：功能选择按钮，有二次确认，代表RUNBACK功能选择，灯亮时代表该功能有效。
需要说明的是只有在协调控制投运且负荷大于400MW时，RUNBACK功能选择才有效，协调切除时，会自动切除，协调再次投入，需重新投入；若机组发生RUNBACK条件：如一台送风机在运行中跳闸，在机组指令操作画面上会出现RUNBACK信息，RUNBACK信息见表1－２。
● 交叉联锁：交叉联锁指示灯，代表风煤交叉联锁功能，该指示灯亮，代表风煤交叉联锁功能有效。
Ｅ、控制方式状态组：这组状态指示灯反映了协调控制系统目前的工作状态及控制方式。
● CCS：代表系统目前工作在协调控制方式下。
● BFT：代表系统目前工作在锅炉自动调压，汽机手动的控制方式。
● TFB：代表系统目前工作在汽机自动调压，锅炉手动的控制方式。
● MAN STATE：机组目前工作在手动控制方式,即DEH控制和燃料控制均手动。
Ｆ、DEH状态按钮组：反映了DEH目前的控制状态和方式。
● 允许 DEH：允许DEH遥控状态指示灯，代表协调控制系统目前运行状态良好，DEH可以参加遥控。
● DEH遥控：状态指示灯反映了DEH工作在遥控方式。
此时由协调控制系统控制向DEH发出控制指令。
（４）、机组指令画面上其它设备的介绍：Ａ、加减操作按键：对于画面上所选择的任何可调量（光标点上时会出现黄框）进行加减操作，双箭头表示是快速操作键。
Ｂ、数据输入区：在画面上所选择的任何可调量后，将光标移到数据输入区，按下鼠标左键，当数据输入区变蓝时，可从操作员键盘上直接输入数据。
Ｃ、返回主菜单按钮：按下这个按钮可返回到操作画面主菜单。
Ｄ、画面名称是关闭按钮：按下画面名称可返回到前一幅显示画面。
Ｆ、RUNBACK显示区：RUNBACK显示区显示了当前由哪类设备在运行中跳闸引起 RUNBACK的信息。
RUNBACK信息表FDF RUNBACK 送风机跳闸IDF RUNBACK 引风机跳闸PDF RUNBACK 一次风机跳闸PUMP RUNBACK 给水泵跳闸表1－２⑸、机组指令操作画面的操作：①负荷指令的设定● 移动鼠标使光标到功率设定显示表或机组指令显示操作器上Ｓ字符，掀鼠标左键。
● 移动鼠标使光标到加或减按钮，按鼠标左键进行加减操作，也可将光标移到数据输入区，按下鼠标左按钮，使其变为蓝色，在告示键盘上直接输入数据并按ENTER键，即进行了负荷设定。
数字将在功率设定显示表及机组指令显示操作器上的Ｓ字符下显示出来。
②机组指令上下限设定● 移动鼠标使光标指到机组指令上下限数字显示表上，按下鼠标左键。
● 移动鼠标使光标到加或减按钮，按鼠标左键进行加减操作，也可将光标移到数据输入区，按下鼠标左按钮，使其变为蓝色，在告示键盘上直接输入数据并按ENTER 键，即进行了上下限设定，数值将在功率上下限显示表上显示出来（３） 、机组指令变化率设定z移动鼠标使光标指到机组指令变化率数字显示表上，按下鼠标左键，将光标移到机组指令给定按钮组的加或减按钮，按鼠标左键进行加减操作也可将光标移到数据输入区，按下鼠标左按钮，使其变为蓝色，在告示键盘上直接输入数据并按ENTER键，即进行了变化率设定，数值将在变化率显示表上显示出来。
1.2.2.3、机组主控系统从锅炉操作主菜单上选择<机组主控系统>，就调出了图1-6的显示操作画面机组主控系统画面是协调控制系统的主要操作画面，包括功率控制器，锅炉压力控制器，DEH控制器，燃料控制以及协调控制系统的方式选择按钮。
6、功率控制器功率控制器的显示说明：蓝棒及M字符：功率测量显示；红棒及S字符：功率目标值给定显示，来自与机组指令系统并经过速率限制器；白棒及O 字符：功率控制器的输出。
功率控制器接受机组指令控制器发出的负荷指令信号和机组的实发功率信号，控制器的输出给DEH ，完成对汽机的控制。
