电容器的充放电过程

电容器的充放电过程

电容器的充放电过程电容器是一种用于储存电荷的电子元件。

在电子学和电路设计中,电容器常常被用于储存和释放电能。

本文将介绍电容器的充放电过程,包括电容器的充电过程和放电过程。

1. 电容器的充电过程电容器的充电过程是指在一定条件下,电容器内部储存着带有电荷的电能。

充电过程可以通过连接电容器的两端与电源进行。

当电源连接到电容器的正极端,电流会从电源流入电容器的正极,然后通过电容器内部的导线、电介质等,最终流向电容器的负极。

在充电的过程中,电容器内部的电荷逐渐增加,电压也随之升高。

2. 电容器的放电过程电容器的放电过程是指电容器释放存储的电能的过程。

通过将电容器的两个端口连接起来,就可以形成一个闭合电路。

当电源断开连接后,电容器内部的电荷会开始通过闭合电路流动。

在放电的过程中,电容器逐渐失去储存的电能,电压也随之下降。

3. 充放电过程中的电压和电荷关系在充放电过程中,电容器的电压和电荷之间的关系可以通过以下公式表示:Q = CV其中,Q表示电容器中储存的电荷量,C表示电容器的电容量,V 表示电容器的电压。

根据这个公式,我们可以看出,在给定电容量的情况下,电容器储存的电荷量与电压成正比。

4. 充放电过程中的时间常数在充放电过程中,时间常数是一个重要的概念。

时间常数(τ)表示电容器中电压或电荷量达到其最终值所需要的时间。

时间常数与电容器的电容量和电阻值有关。

可以通过以下公式计算:τ = RC其中,R表示电路中的电阻值,C表示电容器的电容量。

较大的电容量和电阻值将导致较长的时间常数,意味着充放电过程的变化速度较慢。

5. 应用领域电容器的充放电过程在许多领域中得到了广泛应用。

例如,在电子电路中,电容器的充放电过程可以用于频率选择电路、滤波电路以及振荡电路中。

此外,电容器的充放电过程还被应用于能量储存和传输领域,如电池、超级电容器和电能回收系统。

结论电容器的充放电过程是电子学和电路设计中的基础概念。

通过充放电过程,电容器可以储存和释放电能,实现各种功能。

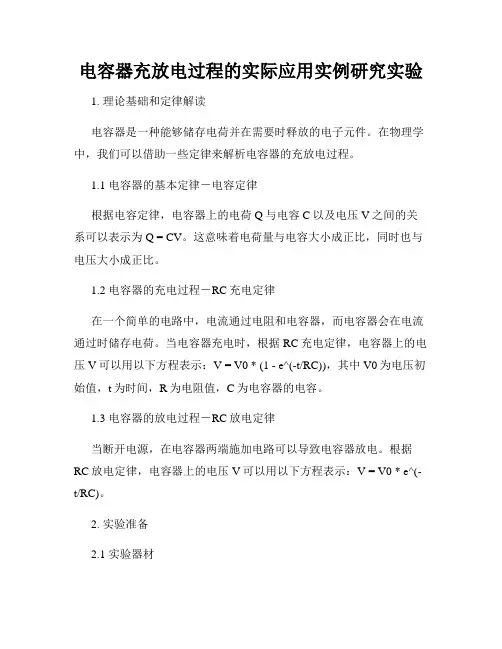

电容器充放电过程的实际应用实例研究实验

电容器充放电过程的实际应用实例研究实验

电容器充放电过程的实际应用实例研究实验1. 理论基础和定律解读电容器是一种能够储存电荷并在需要时释放的电子元件。

在物理学中,我们可以借助一些定律来解析电容器的充放电过程。

1.1 电容器的基本定律-电容定律根据电容定律,电容器上的电荷Q与电容C以及电压V之间的关系可以表示为Q = CV。

这意味着电荷量与电容大小成正比,同时也与电压大小成正比。

1.2 电容器的充电过程-RC充电定律在一个简单的电路中,电流通过电阻和电容器,而电容器会在电流通过时储存电荷。

当电容器充电时,根据RC充电定律,电容器上的电压V可以用以下方程表示:V = V0 * (1 - e^(-t/RC)),其中V0为电压初始值,t为时间,R为电阻值,C为电容器的电容。

1.3 电容器的放电过程-RC放电定律当断开电源,在电容器两端施加电路可以导致电容器放电。

根据RC放电定律,电容器上的电压V可以用以下方程表示:V = V0 * e^(-t/RC)。

2. 实验准备2.1 实验器材为了研究电容器充放电过程的实际应用,我们需要以下一些实验器材:- 电容器:选择一个合适的电容器,电容值应符合实验要求。

- 电源:提供电容器充电所需的电压。

- 电阻:用于控制电容器的充电和放电过程,电阻值应根据实验要求选择。

- 电压表:用于测量电容器上的电压变化。

- 电流表:用于测量电流的强度。

2.2 实验布置将电容器、电阻、电压表与电流表按照一定顺序连接成一个电路,以便监测和记录电容器的充放电过程。

确保电路连接正确且稳定。

3. 实验过程3.1 充电过程- 开始实验前,请确保电源已关闭。

- 将电容器与电阻、电压表以及电源连接成一个电路。

- 打开电源,电容器开始充电。

- 同时,使用电压表记录电容器上的电压变化,记录不同时间点上的电压数值。

- 测量电流的强度,以了解电荷流入电容器的速度。

3.2 放电过程- 当电容器充电至一定电压时,断开电源,让电容器开始放电。

- 使用电压表记录电容器上的电压变化,记录不同时间点上的电压数值。

电容器的充电与放电

电容器的充电与放电

电容器的充电与放电电容器是一种常见的电子元器件,广泛应用于电路中。

它可以储存电荷,并在需要时释放出来。

本文将介绍电容器的充电与放电原理、公式以及相关应用。

一、电容器的充电电容器的充电是指将电荷储存到电容器中,使其电压上升到特定的值。

在充电过程中,电容器的两极板之间的电压逐渐增大,直到达到所接电源的电压。

电荷的转移发生在导电介质两极板之间,常用的导电介质有金属箔、金属涂层或电解质。

关于电容器的充电过程,我们可以利用基本的电路定律——欧姆定律和基尔霍夫电压定律进行分析。

由欧姆定律可知,电流I与电压V 和电阻R之间的关系为I = V / R。

在电容器充电过程中,如果将一个电容器与一个电源和一个电阻串联,根据基尔霍夫电压定律,电压源的电压等于电阻两端的电压加上电容器两端的电压。

即V = Vr + Vc。

因此,根据欧姆定律和基尔霍夫电压定律,可以得到电容器充电的微分方程:V = Vr + VcV = IR + q / C , 其中q是电容器的电荷,C是电容。

通过求解这个微分方程,可以得到电容器充电的方程:Vc = V(1 - exp(-t / RC))其中,Vc为电容器两端电压,V为电源电压,R为电阻的阻值,C为电容器的电容量,t为充电的时间。

二、电容器的放电电容器的放电过程是指将电容器中储存的电荷释放出来。

当电容器两端的电压高于外部连接元件的电压时,电荷会通过外部连接元件进行放电。

放电时,电容器内储存的能量被转化为其他形式的能量,例如热能或光能。

电容器的放电过程也可以通过微分方程描述。

放电的微分方程为:Vc = V0 * exp(-t / RC)其中,Vc为电容器两端电压,V0为电容器放电开始时的电压,R为电阻的阻值,C为电容器的电容量,t为放电的时间。

三、电容器的充放电应用电容器的充放电过程在各个领域都有广泛的应用。

以下列举一些常见的应用:1. 电子电路中的滤波器:在电源噪声滤波、信号处理和功率传递中,电容器常用于平滑输出信号,消除高频噪声。

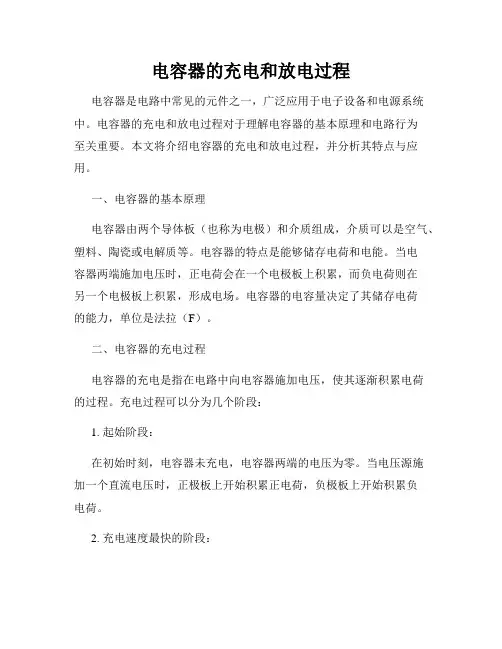

电容器的充电和放电过程

电容器的充电和放电过程

电容器的充电和放电过程电容器是电路中常见的元件之一,广泛应用于电子设备和电源系统中。

电容器的充电和放电过程对于理解电容器的基本原理和电路行为至关重要。

本文将介绍电容器的充电和放电过程,并分析其特点与应用。

一、电容器的基本原理电容器由两个导体板(也称为电极)和介质组成,介质可以是空气、塑料、陶瓷或电解质等。

电容器的特点是能够储存电荷和电能。

当电容器两端施加电压时,正电荷会在一个电极板上积累,而负电荷则在另一个电极板上积累,形成电场。

电容器的电容量决定了其储存电荷的能力,单位是法拉(F)。

二、电容器的充电过程电容器的充电是指在电路中向电容器施加电压,使其逐渐积累电荷的过程。

充电过程可以分为几个阶段:1. 起始阶段:在初始时刻,电容器未充电,电容器两端的电压为零。

当电压源施加一个直流电压时,正极板上开始积累正电荷,负极板上开始积累负电荷。

2. 充电速度最快的阶段:刚开始施加电压时,电容器内部电场增加较快,电容器的电荷也会迅速增加。

充电速度取决于电容器的电容量C和电路中的电阻R,其中RC时间常数(τ=RC)越小,充电速度越快。

3. 充电速度逐渐减慢的阶段:随着充电过程的进行,电容器内部的电场逐渐增加,电容器两端的电压也随之增加。

当电容器两端的电压接近电源电压时,电容器内部的电场增加较慢,充电速度逐渐减慢。

4. 充电完成:当电容器两端的电压与电源电压相等时,充电完成。

此时,电容器存储的电荷达到最大值,电场强度达到稳定状态。

三、电容器的放电过程电容器的放电是指将电容器中储存的电荷释放的过程。

放电过程可以分为以下几个阶段:1. 起始阶段:在初始时刻,电容器已经充电完成,电容器两端的电压等于电源电压。

当电源移除或关闭时,电容器开始放电。

2. 放电速度最快的阶段:刚开始放电时,电容器内部的电场强度很高,电容器的电荷会迅速减少。

放电速度同样取决于RC时间常数,越小放电速度越快。

3. 放电速度逐渐减慢的阶段:随着放电过程的进行,电容器内部的电场逐渐减小,电容器的电荷减少速度逐渐减慢。

电容器充放电过程详解

电容器充放电过程详解

电容器充放电过程详解电容器是一种用于存储电荷的电子元件,其充放电过程是电路中常见的一种现象。

本文将详细解释电容器的充电和放电过程,并探讨其在电路中的应用。

一、电容器充电过程电容器的充电过程是指将电荷从电源输送到电容器中的过程。

当电容器的两端接入电源后,电源产生电势差,使得正极与负极之间形成电场。

根据电场的性质,正电荷会聚集在电容器的一侧,负电荷则会聚集在另一侧。

在充电的早期阶段,电容器的电荷接近于0,电荷的流动速度较大。

但随着电容器内部电荷的增加,电容器的充电速度逐渐减慢,直到最终达到稳定状态。

在稳定状态下,电容器的两端电势差等于电源提供的电势差。

充电过程中,电容器的电荷量和电势差之间的关系可以由电容器的充电曲线表示。

充电曲线通常呈指数增长的形状,即充电速度在一开始很快,然后逐渐减慢,直到最终趋于饱和。

二、电容器放电过程电容器的放电过程是指将电荷从电容器中释放出来的过程。

当电容器两端的电势差大于外部电路提供的电势差时,电荷将会从电容器中流出,逐渐减少。

放电过程中,电容器内部的电荷量和电势差逐渐趋向于0。

在放电过程中,电容器的放电速度与充电过程相比较快。

这是因为电容器内部的电荷和电场势能被外部电路耗散,形成电流流动。

放电过程中的放电曲线通常也呈指数衰减的形状。

开始时,电荷的减少速度较快,但随着电容器内部电荷的减少,放电速度逐渐减慢,直到最终趋于0。

三、电容器在电路中的应用电容器作为一种能够存储电荷的元件,广泛应用于电路中。

以下是电容器在电路中的几个常见应用:1. 滤波器:在电源输出的直流电中,常常存在着一些交流信号成分。

通过将电容器接入电路中,可以使交流信号被电容器吸收和滤除,从而得到更纯净的直流电信号。

2. 时序电路:电容器的充放电过程可以用于构建各种时序电路,如脉冲发生器和计时电路。

通过控制电容器的充放电时间,可以实现定时和计数的功能。

3. 能量存储:电容器可以将电能转化为电场能量进行存储,并在需要时释放。

电容在交流电路中的充放电过程

电容在交流电路中的充放电过程

电容在交流电路中的充放电过程引言:电容是电路中常见的元件之一,它在交流电路中具有重要的作用。

本文将探讨电容在交流电路中的充放电过程,以及其对电路性能的影响。

一、电容的基本原理电容是由两个导体板之间的绝缘介质隔开而形成的,当两个导体板带电时,它们之间会建立电场。

电容的容量可以用电容值来表示,单位为法拉(F)。

电容的充放电过程是指电容器内部的电荷随时间变化的过程。

二、电容的充电过程当电容器处于充电状态时,我们将交流电源连接到电容器的两个导体板上,电容器会通过导线和电源建立电路。

在开始时,电容器内部没有电荷,所以导线上的电流为最大值。

随着时间的推移,电容器内部的电荷逐渐增加,导线上的电流逐渐减小,直到最后达到稳定状态。

这个过程被称为电容的充电过程。

三、电容的放电过程当电容器处于放电状态时,我们断开电源与电容器的连接,电容器内部的电荷开始流动,通过导线释放到外部回路中。

在开始时,电容器内部的电荷量最大,导线上的电流也最大。

随着时间的推移,电容器内部的电荷逐渐减少,导线上的电流逐渐减小,直到最后电容器内部的电荷完全释放完毕。

这个过程被称为电容的放电过程。

四、电容的充放电过程对电路性能的影响1. 电容的充电过程可以用来实现信号的整形和滤波。

在交流电路中,通过合适的电容值和电路连接方式,可以使得交流信号被滤波成直流信号,从而达到信号整形和滤波的目的。

2. 电容的充放电过程可以用来存储和释放能量。

在某些电子设备中,电容器被用作能量存储元件,通过充电过程将电能存储在电容器中,然后在需要时通过放电过程释放出来,以供电子设备正常工作。

3. 电容的充放电过程对于交流电路的频率响应具有影响。

在高频电路中,电容的充放电过程会导致电容器的阻抗变化,从而影响电路中信号的传输和滤波效果。

结论:电容在交流电路中的充放电过程是电容器内部电荷随时间变化的过程。

电容的充放电过程可以用于信号整形和滤波,能量存储和释放,以及影响交流电路的频率响应。

电容器的充放电过程

电容器的充放电过程

电容器的充放电过程电容器是一种能够储存电荷的电子元件,它在电子学和电路设计中具有广泛的应用。

电容器的充放电过程是指在电路中,电容器通过物理或化学作用接收电荷并储存能量,然后在特定条件下释放电荷的过程。

本文将介绍电容器的充电和放电机制,以及其在电路中的应用。

一、电容器的充电过程电容器的充电过程是指当电容器与电源相连接时,电荷从电源流入电容器,使其电势增加的过程。

电容器充电的基本原理可以通过欧姆定律和电流积分的概念解释。

在一个简单的电路中,包含一个电压源和一个带有电阻的电容器。

当电源施加电压时,电流开始从电源流向电容器。

根据欧姆定律,电流大小与电压和电阻的关系为I=U/R,其中I为电流,U为电压,R为电阻。

通过电流积分的过程,电容器的电荷量逐渐增加,与时间成正比。

在充电过程中,随着电荷在电容器两极板之间的累积,电容器的电势也逐渐增加。

当电容器两极板之间的电势达到电源电压时,电荷流动停止,电容器被充满。

此时,电容器储存了一定量的电能,可以在之后的放电过程中释放。

二、电容器的放电过程电容器放电是指当已充满电能的电容器断开与电源的联系时,电荷从电容器流出并释放出储存的电能的过程。

在电路中,当电容器被连接到一个负载电阻时,电荷开始从电容器流向电阻。

随着电荷流动,电容器的电势逐渐降低,直到电容器内的电荷完全耗尽。

此时,电容器中的电能已经全部释放完毕,电容器的电势为零。

放电过程中,电荷的流动会引起电路中的电流变化,从而产生电磁感应和电热效应等现象。

这些现象在电路设计和电子设备中经常被利用,例如制造脉冲信号、供电和控制电路。

三、电容器在电路中的应用电容器作为一种能够存储和释放电能的元件,广泛应用于各种电子电路中。

以下是一些电容器在电路中的常见应用:1. 平滑电源:电容器可以在电路中平滑电源电压,减小电压的波动,提供稳定的电源信号。

2. 时序电路:电容器可以通过充放电过程来实现定时和时序控制,用于控制信号的延迟和触发。

了解电容器在电路中的充放电过程

了解电容器在电路中的充放电过程

了解电容器在电路中的充放电过程电容器是电路中常见的元件之一,它在电路中起着重要的作用。

在电容器中,电荷的存储和释放是通过充放电过程实现的。

本文将介绍电容器在电路中的充放电过程,并探讨其在实际应用中的意义。

一、电容器的基本原理电容器由两个导体板和介质组成,当电容器与电源相连时,导体板上会形成正负电荷。

正电荷聚集在一个板上,负电荷聚集在另一个板上,两个板之间的介质起到隔离作用。

这种正负电荷之间的电场形成了电容器的电场。

二、电容器的充电过程当电容器与电源相连时,电源的正极与电容器的一侧连接,电源的负极与电容器的另一侧连接。

在初始状态下,电容器内没有电荷,电场强度为零。

然而,一旦电源连接,电荷开始从电源流向电容器。

正电荷聚集在一个板上,负电荷聚集在另一个板上,电场强度逐渐增大。

充电过程中,电容器的电场强度和电荷量会随时间的推移而变化。

初始时,电容器的电场强度为零,电荷量为零。

随着时间的推移,电场强度和电荷量逐渐增加,直到达到最大值。

在充电过程中,电容器的电压也会逐渐增加,直到与电源的电压相等。

三、电容器的放电过程当电容器充满电荷后,如果将其与电源断开连接,并连接到一个负载电阻上,电容器就会开始放电。

在放电过程中,电容器内的电荷开始从一个板流向另一个板,电场强度逐渐减小。

放电过程中,电容器的电场强度和电荷量会随时间的推移而变化。

初始时,电容器的电场强度和电荷量为最大值。

随着时间的推移,电场强度和电荷量逐渐减小,直到为零。

在放电过程中,电容器的电压也会逐渐减小,直到与负载电阻上的电压相等。

四、电容器在电路中的应用电容器在电路中有广泛的应用。

首先,它可以用作电源的滤波器,通过充放电过程平滑电源输出的电压。

其次,电容器可以用于存储电荷,如电子设备中的闪光灯电容器。

此外,电容器还可以用于调节电路的频率响应,如音频放大器中的耦合电容器。

电容器的充放电过程是电路中重要的基本现象之一。

了解电容器的充放电过程有助于我们理解电路的工作原理,并能更好地应用电容器进行电路设计和故障排除。

电容器的原理与应用揭秘电容器的充放电过程和应用

电容器的原理与应用揭秘电容器的充放电过程和应用

电容器的原理与应用揭秘电容器的充放电过程和应用电容器是电子电路中常见的一种元件,它起到存储电荷和储能的作用。

它的工作原理是基于电场的存在,通过在两个导体之间建立电场来存储电荷。

本文将揭秘电容器的原理与应用,重点关注电容器的充放电过程和应用。

一、电容器的原理和结构电容器由两个导体板和介质组成,其中导体板可以是金属材料或导电涂层,介质则是两个导体板之间的非导电材料。

电容器的导体板上分别带有正电荷和负电荷,形成了一个电场。

电容器的单位是法拉(F),它表示电容器存储电荷的能力。

二、电容器的充电过程当电容器接入电源电路时,电源会向电容器充电。

这个过程可以分为两个阶段:等离子阶段和电流变化阶段。

1. 等离子阶段:电源与电容器之间的导线会导致电荷在电容器的导体板上积聚。

当电压差达到一定程度时,介质中的电子会被逐渐拉离导体板,形成等离子体。

2. 电流变化阶段:电容器开始储存电能,电流在电容器中循环充放电。

当电容器电压达到电源电压时,电荷不再从电源流入,电流停止变化。

三、电容器的放电过程当电源断开或电容器被连接到负载电路时,电容器开始放电。

这个过程可以分为两个阶段:初始阶段和衰减阶段。

1. 初始阶段:放电开始后,电容器的电压开始下降,电流开始从电容器流出,并提供电能给负载电路。

2. 衰减阶段:随着时间的推移,电容器的电压逐渐降低,电流逐渐减小,直到电容器完全放电。

四、电容器的应用领域1. 滤波器:电容器可以用作滤波器,去除信号中的噪声和杂波,提供干净的信号。

2. 耦合器:电容器可以用于耦合两个电路,将一个电路的信号传递到另一个电路。

3. 定时器:利用电容器的充放电过程,可以制作各种定时器和时间延迟电路。

4. 电源电路:电容器可以用于稳定电源电压,提供平稳的直流电源。

5. 电动机起动器:电容器可以用于起动电动机,提供额外的起动电流。

总结:电容器是存储电荷和储能的重要元件,通过在两个导体板之间建立电场来存储电荷。

在充电过程中,电流逐渐变化,直到电容器电压达到电源电压;在放电过程中,电容器的电流逐渐减小,电容器完全放电。

电容器的充放电实验与应用

电容器的充放电实验与应用

电容器的充放电实验与应用电容器是电路中常见的元件之一,广泛应用于电子设备和电力系统中。

了解电容器的充放电原理以及其在实验和应用中的作用,对于深入理解电路的工作原理和实际应用具有重要意义。

本文将探讨电容器的充放电实验与应用,并分析其在不同领域的重要性。

一、充放电实验1.1 充电实验充电实验旨在观察电容器在充电过程中电压和电荷的变化情况。

实验器材包括电容器、电源、电阻和开关。

首先,将开关置于关闭状态,接通电源。

电流通过电阻进入电容器,从而开始充电。

通过示波器或电压表可以实时监测电容器的电压变化。

在初始状态下,电容器未充电,电压为零。

随着时间的推移,电容器内部积累的电荷逐渐增加,电压也随之增加。

充电过程的电压变化可以通过充电曲线进行图示,通常呈指数增长的趋势。

最终,电容器充满电后,电压达到电源电压,充电过程结束。

1.2 放电实验放电实验旨在观察电容器在放电过程中电压和电荷的变化情况。

实验器材同样包括电容器、电源、电阻和开关。

将开关置于闭合状态,连接电源,电容器开始放电。

通过示波器或电压表可以实时监测电容器的电压变化。

在放电过程中,初始时刻电容器已充满电,电压等于电源电压。

随着时间的推移,电容器内部积累的电荷通过电阻逐渐释放,电压也随之降低。

放电过程的电压变化可以通过放电曲线进行图示,通常呈指数衰减的趋势。

最终,电容器放电完毕后,电压降为零,放电过程结束。

二、充放电实验数据分析充放电实验数据可以通过曲线图的方式进行分析。

在充电曲线中,电压与时间成正相关关系,随着时间增加,电压逐渐增加;而在放电曲线中,电压与时间成负相关关系,随着时间增加,电压逐渐降低。

这反映了电容器在充放电过程中储存和释放电荷的特性。

通过实验数据的记录和分析,可以计算出电容器的充电时间常数和放电时间常数。

充电时间常数(τ)是指充电过程中,电容器电压上升到电源电压的63.2%所需的时间。

放电时间常数也是类似定义,指电容器电压下降到初始电压的37.8%所需的时间。

电容器的充放电过程在实际生活中的应用实例研究实验

电容器的充放电过程在实际生活中的应用实例研究实验

电容器的充放电过程在实际生活中的应用实例研究实验电容器的充放电过程在实际生活中具有广泛的应用。

在这篇文章中,我将详细解读电容器的充放电定律、实验准备和过程,并探讨其在实际生活中的应用和其他专业性角度。

一、电容器的充放电定律电容器是一种能够储存电荷的器件。

在理想情况下,充电和放电过程中,电容器的电压V和电荷Q之间的关系可以用以下公式表示:Q = CV其中,Q表示电容器储存的电荷,C表示电容器的电容量,V表示电容器的电压。

根据电容器的充放电定律可以推导出以下关系:1. 充电过程:当充电器与电容器相连时,电荷开始流动,电容器的电压V逐渐增加,电容器的电荷Q也随之增加,最终达到稳定状态。

充电过程中,电荷的变化速率等于电流的大小乘以时间,即dQ/dt = I,其中I为电流强度。

2. 放电过程:当与电容器相连的电路被打开时,电容器开始放电,电容器的电荷Q逐渐减少,电容器的电压V也随之降低。

放电过程中,电荷的变化速率等于电流的大小乘以时间,即dQ/dt = -I。

二、实验准备和过程为了观察电容器的充放电过程,并研究其在实际生活中的应用,我们需要进行以下实验准备和过程:1. 实验材料:- 电容器:选择合适的电容器,可以是金属板电容器、电解液电容器等。

- 电压源:提供稳定的直流电压源,以充电和放电电容器。

- 电阻器:用于控制电流的大小。

- 连接导线:用于连接电容器、电压源和电阻器。

2. 实验步骤:(1) 将电容器与电阻器和电压源连接成一个电路。

(2) 打开电压源,开始充电过程。

记录不同时间点下的电容器电压V和电荷Q。

(3) 当电容器充满电后,记录电容器电压V和电荷Q的稳定值。

(4) 关闭电压源,断开电路,开始放电过程。

记录不同时间点下的电容器电压V和电荷Q。

(5) 当电容器放电完毕后,记录电容器电压V和电荷Q的最终值。

三、应用实例研究电容器的充放电过程在实际生活中有许多应用,我将从实用角度和其他专业性角度探讨其中的一些应用。

电容的充放电过程:电容的充电和放电过程的解释

电容的充放电过程:电容的充电和放电过程的解释

电容的充放电过程:电容的充电和放电过程的解释电容的充放电过程是指电容在电路中通过外部电源充电和放电的过程。

电容充电是指将电容器上的电势提高到与外部电源电势差相等的过程;而电容放电则是指将电容器上的电势逐渐降低为零的过程。

在实际的电路应用中,电容的充放电过程被广泛应用于各种电子设备中,如电子闪存、滤波电路等。

首先,我们来解释电容的充电过程。

当一个电容器处于未充电状态下,其两个电极之间的电势差为零。

当外部电源与电容器相连时,通过外部电源提供电流,电容器开始充电。

在充电过程中,正电荷聚集在电容器的一个电极上,而负电荷聚集在另一个电极上。

电容器的充电过程可以用以下公式来描述:Q = C × V,其中Q表示电容器存储的电荷量,C表示电容的电容量,V表示电容器上的电压。

根据公式可知,当电容器的电压上升时,电荷量也在增加。

在电容器的充电过程中,电流逐渐减小,直到最终稳定在零。

电容的充电过程可以分为两个阶段:初始阶段和稳态阶段。

在初始阶段,电容器上的电压迅速增加,而存储的电荷量相对较小。

随着时间的推移,电容器上的电压逐渐接近外部电源的电压,电容器存储的电荷量逐渐增加。

当电容器上的电压达到与外部电源电压相等时,电容器进入稳态阶段。

接下来,我们来解释电容的放电过程。

在电容的放电过程中,将电容器从外部电源上断开,使其与电路中的负载相连接,电容器开始放电。

与充电过程不同的是,放电过程中电容器的电压逐渐降低,而存储的电荷量也随之减少。

放电过程可以通过以下公式来描述:Q = C × V,其中Q表示电容器存储的电荷量,C表示电容的电容量,V表示电容器上的电压。

根据公式可知,当电容器的电压降低时,电荷量也在减少。

在电容的放电过程中,电流逐渐增加,直到最终稳定在零。

电容的充放电过程具有一定的时间常数,该时间常数可以通过以下公式计算:τ = R × C,其中τ表示时间常数,R表示电路中的电阻,C表示电容器的电容量。

电容器充放电过程分析

电容器充放电过程分析

电容器充放电过程分析在电子电路中,电容器是一种重要的元件,用于储存和释放电荷。

充放电是电容器最基本的工作原理之一。

本文将对电容器的充放电过程进行分析,并探讨其在电路中的应用。

一、电容器的基本概念电容器是由两个导体板和介质组成的元件。

导体板上存在着相等但异号的电荷,在两板之间通过介质存储电能。

根据电荷和电压的关系,电容器的电容量C可以定义为电荷Q与电压V之间的比值,即C =Q/V。

二、电容器的充电过程当电容器处于未充电状态时,两个导体板上不存在电荷。

当接入电源时,电源会提供电荷流入电容器内部,从而使得电容器逐渐充电。

充电过程可以分为两个阶段:瞬时充电阶段和渐进充电阶段。

1. 瞬时充电阶段在接入电源瞬间,电源的正极向电容器的一侧导体板提供正电荷,电源的负极则从另一侧导体板吸收相等的负电荷。

这种瞬时的充电过程会导致电压瞬间上升,直到达到与电源电压相等。

此时,电容器内部的电荷量仍然较小。

2. 渐进充电阶段在瞬时充电阶段之后,电容器开始进入渐进充电阶段。

由于电容器内部的电荷不断增加,电容器的电压也会持续上升,直到达到电源电压。

在这一阶段,电容器的充电速度逐渐减慢,最终趋于稳定。

三、电容器的放电过程当电容器充满电后,当断开电源,电容器开始放电。

放电过程同样可以分为两个阶段:瞬时放电阶段和渐进放电阶段。

1. 瞬时放电阶段与充电时相反,当断开电源时,电容器内部的电荷开始流向电源的负极,导致电容器的电压瞬间下降。

这种瞬时的放电过程会使电压迅速降至零。

2. 渐进放电阶段在瞬时放电阶段之后,电容器开始进入渐进放电阶段。

由于电容器内部的电荷继续流向电源的负极,电容器的电压会持续下降,直到最终放电完毕。

四、电容器在电路中的应用电容器的充放电过程在电路中有着广泛的应用。

以下是几个常见的应用示例:1. 交流电路中的滤波器电容器可用作交流电路中的滤波器,通过充放电过程来滤除或抑制特定频率的信号,从而使信号更纯净和稳定。

2. 电源稳定器电容器可以用于电源稳定器中,通过充电过程在需要电能较高时释放储存的电荷,保持稳定的输出电压。

电容在交流电路中的充放电过程

电容在交流电路中的充放电过程

电容在交流电路中的充放电过程一、引言电容是电路中常见的元件之一,它具有充放电的特性。

本文将围绕电容在交流电路中的充放电过程展开讨论,介绍电容充电和放电过程的基本原理、特点以及相关应用。

二、电容的基本原理电容是由两个带电板和介质组成的器件,其充放电过程是通过介质中的电荷移动实现的。

当电容器处于交流电路中时,电容器两端的电压会随时间的变化而变化。

三、电容的充电过程1. 充电开始:当电容器两端连接到电源后,由于电源电压的存在,电流开始流入电容器。

在充电过程中,电容器的电压将逐渐上升,直至达到电源电压。

2. 充电速度:充电速度取决于电容器的电容量和电路中的电阻。

当电容器电压接近电源电压时,充电速度将逐渐减慢,直至充电完成。

3. 充电完成:当电容器的电压达到电源电压时,充电过程结束。

此时,电容器内部的电荷达到最大值,电流停止流入电容器。

四、电容的放电过程1. 放电开始:当电容器两端断开电源,即从电路中移除电源时,电容器开始放电。

在放电过程中,电容器的电压逐渐下降。

2. 放电速度:放电速度取决于电容器的电容量和电路中的电阻。

当电容器电压接近零时,放电速度将逐渐减慢,直至放电完成。

3. 放电完成:当电容器的电压降至零时,放电过程结束。

此时,电容器内部的电荷完全被释放,电流停止流过电容器。

五、电容充放电过程的特点1. 充放电过程是周期性的:在交流电路中,电容器会反复进行充放电过程,随着交流电源的变化,电容器的电压也会周期性地变化。

2. 充放电过程的时间常数:充放电过程的时间常数是指电容器充电或放电所需的时间。

时间常数与电容量以及电路中的电阻有关,时间常数越大,充放电过程所需的时间越长。

3. 充放电过程的能量转换:在充电过程中,电源向电容器输送能量,电容器储存能量;在放电过程中,电容器向电路释放能量。

充放电过程中的能量转换使得电容器具有储能的特性。

六、电容充放电过程的应用1. 滤波电路:电容器在交流电路中的充放电过程可以用于滤波电路,通过选择合适的电容量和电阻值,可以实现对交流信号中高频成分的滤波作用。

电容的充放电过程及其应用

电容的充放电过程及其应用

电容的充放电过程及其应用一、实验目的1.观察RC 电路的矩形脉冲响应。

2.了解RC 微分电路、积分电路及耦合电路的作用及特点。

3.学习双踪示波器的使用方法。

二、实验原理1. RC 串联电路的充放电过程在由电阻R 及电容C 组成的直流串联电路中,暂态过程即是电容器的充放电过程(图1),当开关K 打向位置1时,电源对电容器C态变化的具体数学描述为q =CUc ,而I = dq / dt ,故dtdUcCdt dq i ==(1) E iR Uc =+ (2)将式(1)代人式(2),得E RCUc RC dt dUc 11=+ 考虑到初始条件t=0时,u C =0,得到方程的解:[]()()⎪⎪⎩⎪⎪⎨⎧-=-=-==RC t E U E U RC t R E i RC t E U C R /exp /exp )/-(exp -1C 上式表示电容器两端的充电电压是按指数增长的一条曲线,稳态时电容两端的电压等于电源电压E ,如图2(a) 所示。

式中RC=τ具有时间量纲,称为电路的时间常数,是表征暂态过程进行得快慢的一个重要的物理量,由电压u c 上升到0.63E ,1/e ≈0.37,所对应的时间即为τ。

当把开关k 1打向位置2时,电容C 通过电阻R 放电,放电过程的数学描述为图2 RC 电路的充放电曲线(a )电容器充电过程(b )电容器放电过程图1 RC 串联电路将dt dUc Ci =,代人上式得01=+Uc RCdt dUc 由初始条件t =0时,Uc =E ,解方程得⎪⎩⎪⎨⎧--=--=-=)/exp()/exp()/exp(RC t E U RC t R E i RC t E Uc R 表示电容器两端的放电电压按指数律衰减到零,τ也可由此曲线衰减到0.37E 所对应的时间来确定。

充放电曲线如图2所示。

2. 半衰期T 1/2与时间常数τ有关的另一个在实验中较容易测定的特征值,称为半衰期T 1/2,即当U C (t )下降到初值(或上升至终值)一半时所需要的时间,它同样反映了暂态过程的快慢程度,与t 的关系为:T 1/2 =τln2 = 0.693τ(或τ= 1.443T 1/2)3. RC 电路的矩形脉冲响应。

电容与电感的充放电过程应用知识点总结

电容与电感的充放电过程应用知识点总结

电容与电感的充放电过程应用知识点总结在电子电路中,电容和电感是两个非常重要的元件,它们的充放电过程具有广泛的应用。

理解电容与电感的充放电特性对于掌握电子技术至关重要。

一、电容的充放电过程电容是一种能够储存电荷的元件,其充放电过程是基于电场的建立和消失。

当给电容两端加上电压时,电容开始充电。

充电过程中,电流逐渐减小,直到电容两端的电压等于外加电压,充电过程结束。

在这个过程中,电荷逐渐积累在电容的极板上,形成电场。

电容充电的速度取决于电容的大小和充电电路的电阻。

电容越大,充电时间越长;电阻越大,充电电流越小,充电时间也越长。

电容的放电过程则是充电过程的逆过程。

当电容两端的电压被断开或者通过电阻短路时,电容开始放电。

放电过程中,电荷从电容的极板上流出,形成电流,直到电容两端的电压降为零,放电过程结束。

电容的充放电时间可以用以下公式计算:充电时间常数τ = RC,放电时间常数也为τ = RC,其中 R 是充电或放电电路的电阻,C 是电容的电容值。

二、电感的充放电过程电感是一种能够储存磁场能量的元件,其充放电过程基于磁场的建立和消失。

当电流通过电感时,电感开始充电,即磁场逐渐建立。

在充电过程中,电感会产生自感电动势,其方向与电流的变化方向相反,阻碍电流的增加。

当电流达到稳定值时,磁场也达到稳定状态,充电过程结束。

电感的放电过程是当电流减小或者被切断时,磁场开始消失,电感会产生自感电动势,其方向与电流的变化方向相同,试图维持电流的流动。

电感的充放电时间也与时间常数有关,对于电感,时间常数τ =L/R,其中 L 是电感的电感值,R 是电路的电阻。

三、电容与电感充放电过程的应用1、滤波电路在电源电路中,常常使用电容和电感组成滤波电路。

电容滤波主要利用电容的充放电特性,使输出电压变得平滑。

在整流电路输出的脉动直流电压中,包含了大量的交流成分。

当通过电容时,交流成分会被电容短路到地,而直流成分则可以通过电容到达负载,从而实现滤波。

电容的充放电过程

电容的充放电过程

电容的充放电过程电容是一种储存电能的器件,在电子领域中起着重要的作用。

在电路中,电容可以参与充放电过程,使电路产生不同的效果。

本文将深入探讨电容的充放电过程以及其背后的原理和应用。

一、电容的基本原理电容是由两个具有导电性质的板之间隔离的绝缘材料组成,板与板之间通过电介质相互隔离。

当电流通过电容时,正电荷会聚集在一侧的金属板上,负电荷则聚集在另一侧的金属板上,产生电势差。

这种分离的荷电状态使得电容储存电能,并且具有对电流的记忆能力。

二、充电过程在电容充电过程中,电源提供电流充入电容。

初始状态下,电容内没有电荷存储,而电源供应的电压将导致电流通过电容。

开始时,电流较大,电容内的电位差迅速增加,同时,电容板上的正负电荷逐渐积累。

随着时间的推移,电容板上的荷电积累越来越多,电流逐渐减小,直到电容板上的电位差与电源提供的电压相等为止。

三、放电过程在电容放电过程中,电荷从电容中释放,形成一个闭合的回路。

初始时,电容内的正负电荷积累的差异产生电位差,当回路闭合,电流开始通过电容,电容的电能逐渐减少。

放电过程中,电流的大小取决于电容初始储存的电量和回路的参数。

随着时间的推移,电容内的电位差逐渐减小,最终达到零。

四、RC时常和应用在电容的充放电过程中,时间的常数又称为RC时常,是电容器充放电的速度因子。

RC时常是由电容器的电容量和电路中的电阻共同决定的。

较大的电容量、较小的电阻或较短的充放电时间将导致较大的RC时常。

基于电容器充放电的特性,RC时常被广泛应用于各种电子电路中。

例如,在滤波电路中,RC时常用于去除电源中的纹波,使输出电压更稳定。

此外,RC时常还可以用于延时电路,通过控制充放电的时间来实现不同的延时效果。

五、结论电容的充放电过程是电子领域中重要的基础概念之一。

通过电源的供应,充电和放电过程实现了电势差和电能的转换。

在实际应用中,电容的充放电特性被广泛用于设计各种电子电路,为电子技术的发展做出了重要贡献。

电容的充放电过程

电容的充放电过程

电容的充放电过程电容器是一种能够储存电荷的装置,其充放电过程是电学中重要的基础内容。

了解电容的充放电过程对于理解电流和电压的变化规律以及应用于电子电路中具有重要的意义。

本文将详细介绍电容的充电和放电过程。

一、电容的充电过程电容充电是指通过外部电源给电容器施加电压使其储存电荷。

在充电过程中,电容器的两极端分别连接到电源的正负极,其中正极连接到电源的正极,负极连接到电源的负极。

电源施加的电压会使电流从电源的正极流入电容器,从而导致电容器逐渐积累电荷。

充电的初始阶段,电容器内部电荷几乎为零,电压上升较快。

然而,随着电容器内部电荷的增加,电容器对电流的阻抗逐渐加大,充电速率逐渐减慢。

最终,在充电过程中,电流达到最小值,电容器充电到与电源相同的电压。

在充电的过程中,电容器的电压和电荷量均随时间变化。

电压随时间的演变符合指数增长(充电过程)的规律,而电荷量则呈线性增长。

二、电容的放电过程电容的放电是指将储存的电荷释放出来,让电容器内部的电压逐渐降低至零。

与充电过程不同,放电过程中电容器两极端会直接连接到外部电路,形成回路,电流从电容器流出。

放电过程中,电容器内部的电荷会以指数形式的速率减少,电压随时间的演变也符合指数减少(放电过程)规律。

放电速率与电容器自身的电阻有关,如果电容器内部存在电阻,放电的速度会受到影响。

当电容器放电至零电压时,电容器内部的电荷量为零。

值得注意的是,电容器放电过程中释放的电荷会通过外部电路流回电源。

在放电过程中,电流的方向与充电过程中相反,从电容器流向电源。

三、电容的充放电过程在电子电路中的应用电容的充放电过程在电子电路中有着广泛的应用。

其中一个重要的应用是在时钟电路中,电容器可以用来调整电路中信号的频率和周期。

通过改变电容的充放电时间,可以实现不同的时钟信号频率。

此外,电容的充放电过程还可以用于数据存储和计时电路。

通过控制电容器的充放电状态,可以实现存储和读取信息的功能,比如随机访问存储器(RAM)。

电容器充放电过程

电容器充放电过程

电容器充放电过程电容器是电路中常见的元件之一,用于储存和释放电荷。

电容器的充放电过程是指在外加电压或电流作用下,电容器储存和释放电荷的过程。

本文将详细介绍电容器充放电过程的原理、特性以及应用。

1. 电容器的基本原理电容器由两块导电板和介质组成,当施加电压或电流时,两块导电板上就会积累相应量的电荷。

这是因为导电板之间的介质会形成电场,而电荷就是在电场中产生的。

电容器的电容量衡量了其储存电荷的能力,单位为法拉(F),电容量越大表示储存电荷的能力越强。

2. 电容器充电过程当电容器的两端施加一个电压源,且电压源的正负极性与电容器极性相同,电容器就开始进行充电。

在充电过程中,电流从电源的正极流入电容器的正极,同时从电容器的负极流出,在导电板上形成一个电场。

随着充电时间的增加,电容器的电压也逐渐上升,直到达到与电源电压相等的数值。

3. 电容器放电过程当电容器两端的电压源被移除或改变了极性时,电容器开始进行放电。

在放电过程中,储存在电容器中的电荷会通过电路进行释放,电流从电容器的正极流向负极,导致电容器的电压逐渐下降。

放电过程的时间取决于电容器的电容量以及放电电路的特性。

4. 电容器充放电特性4.1 充电时间常数电容器的充电时间常数取决于电容器本身的电容量以及充电电路的阻抗。

时间常数定义为电容器充电电流达到其最大值的时间,计算公式为τ = RC,其中R为电路的电阻,C为电容器的电容量。

时间常数越大,充电时间越长。

4.2 充放电曲线电容器的充放电过程可以用充放电曲线来表示。

在充电过程中,电压曲线呈指数增长,最终趋近于电源的电压值。

而在放电过程中,电压曲线呈指数下降,最终趋近于零。

5. 电容器的应用5.1 电子器件电容器在电子器件中广泛应用,例如用于稳压电路中的滤波器,用于存储和传输信号的耦合电容器,以及用于保存数据的电容器等。

电容器的特性使得它在电路中能够储存和释放电荷,起到控制电流和电压的作用。

5.2 电力系统电容器在电力系统中也有重要作用。

电容器的充放电

电容器的充放电
3、若指针偏转到零欧位置后不再回去,说明电容器内部短路;
4、若指针根本不偏转,则说明电容器内部可能断路。
14
练习:判断题
1、可以用万用表电阻挡的任何一个倍率来检测较大容量
的电容器的质量。
( ×)
2、在检测较大容量电容器的质量时,当万用表的表棒分
别与电容器的两端接触时,发现指针根本就不偏转,这说
明电容器内部已短路。
12
如何用万用表来检测电容器
13
一、电容器质量的判别
利用电容器的充放电作用,可用万用表的电阻档(R ×100或R ×1K)来判别较大容量电容器的质量。将万用表的表棒分别与电容 器的两端接触,检测前必须先对电容器进行放电。
1、若指针偏转后又很快回到接近于起始位置的地方,则说明 电容器的质量很好,漏电很小; 2、若指针回不到起始位置,停在标度盘某处,说明电容器漏电 严重,这时指针所指处的电阻数值即表示该电容的漏电阻值;
19
7
课堂练习
1、电容器在充电过程中,电容器两端电压由 小 变 大 , 最后等于电源电压 ;电流会由 大 变 小 ,最后变 为 0 ,充电结束 。
2、电容器在放电过程中,电容器两端电压由 大 变 小 , 最后等于 0 ;电流也由 大 变 小 ,最后变 为 0 ,放电结束。
8
3、有一只0.1F的电容器,若以直流电流充电, 在100s内相应的电压变化量为10V,试求该段 时间的充电的电流为多少?
设在 Δt 时间段内,电容器极板上的电荷增
加了Δq ,则电路中的电流大小为:
Δq i=
Δt
因为q=CUC,可知Δq=CΔuC,所以:
i=C
ΔuC
Δt
i——充放电电流,单位符号:A; C——电容器电容量,单位符号:F; ΔuC——电容器两端变化电压,单位符号:V; Δt——电流变化时间,单位符号:s。
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电容的充放电过程及其应用一、实验目的1.观察RC电路的矩形脉冲响应。

2.了解RC微分电路、积分电路及耦合电路的作用及特点。

3.学习双踪示波器的使用方法。

二、实验原理1.RC串联电路的充放电过程在由电阻R及电容C组成的直流串联电路中,暂态过程即是电容器的充放电过程(图1),当开关K打向位置1时,电源对电容器C充电,直到其两端电压等于电源E。

这个暂态变化的具体数学描述为q=CUc,而I = dq / dt ,故dtdUcCdtdqi==(1)EiRUc=+(2)将式(1)代人式(2),得ERCUcRCdtdUc11=+考虑到初始条件t=0时,u C=0,得到方程的解:[]()()⎪⎪⎩⎪⎪⎨⎧-=-=-==RCtEUEURCtREiRCtEUCR/exp/exp)/-(exp-1C上式表示电容器两端的充电电压是按指数增长的一条曲线,稳态时电容两端的电压等于电源电压E,如图2(a) 所示。

式中RC=τ具有时间量纲,称为电路的时间常数,是表征暂态过程进行得快慢的一个重要的物理量,由电压u c上升到0.63E,1/e≈0.37,所对应的时间即为τ。

当把开关k1打向位置2时,电容C通过电阻R放电,放电过程的数学描述为将dtdUcCi=,代人上式得01=+UcRCdtdUc由初始条件t=0时,Uc=E,解方程得⎪⎩⎪⎨⎧--=--=-=)/exp()/exp()/exp(RCtEURCtREiRCtEUcR表示电容器两端的放电电压按指数律衰减到零,τ也可由此曲线衰减到0.37E所对应的时间来确定。

充放电曲线如图2所示。

2. 半衰期T1/2图2 RC电路的充放电曲线(a)电容器充电过程(b)电容器放电过程U RUcK12VERC图1 RC串联电路与时间常数τ有关的另一个在实验中较容易测定的特征值,称为半衰期T 1/2,即当U C (t )下降到初值(或上升至终值)一半时所需要的时间,它同样反映了暂态过程的快慢程度,与t 的关系为:T 1/2 =τln2 = 0.693τ(或τ= 1.443T 1/2)3. RC 电路的矩形脉冲响应。

若将矩形脉冲序列信号加在电压初值为零的RC 串联电路上,电路的瞬变过程就周期性地发生了。

显然,RC 电路的脉冲响应就是连续的电容充放电过程。

如图3所示。

图3 RC 电路及各元件上电压的变化规律若矩形脉冲的幅度为U ,脉宽为t p 。

电容上的电压可表示为:⎪⎩⎪⎨⎧≤≤⋅≤≤-=--2110)1()(t t t e U t t e U t u tt c ττ 电阻上的电压可表示为:⎪⎩⎪⎨⎧≤≤⋅-≤≤⋅=--2110)(t t t e U t t e U t u ttR ττ即当10t t ≤≤时,U t u i =)(,电容被充电;当21t t t ≤≤时,电容器经电阻R 放电。

4.RC 电路的应用(1)微分电路。

取RC 串联电路中的电阻两端为输出端,并选择适当的电路参数使时间常数τ<<t p (矩形脉冲的脉宽)。

由于电容器的充放电进行得很快,因此电容器C 上的电压u c (t )接近等于输入电压u i (t ),这时输出电压为:dtt du RC dt du RC i R t u i c c )()(0⋅≈⋅=⋅=(t u i )(t R )(t C )(t u i(t u R (t u C uuu-ttt上式说明,输出电压)(0t u 近似地与输入电压)(t u i 成微分关系,所以这种电路称微分电路。

微分电路在矩形脉冲电压)(t u i 的作用下,输出正、负尖脉冲信号。

如图 4所示。

在矩形正脉冲波形的前沿输出正尖脉冲波,在其后沿输出负尖脉冲波。

尖脉冲在实际应用中可作为触发信号。

(a )基本原理图 (b )输出波形图图4 RC 微分电路及输入和输出电压波形(2)RC 耦合电路若改变上述电路的参数,使得τ>>t p ,微分电路转变为耦合电路。

其输出波形如图5所示。

这种电路在多级交流放大电路中经常作为级间耦合电路。

(3)RC 积分电路如果将RC 电路的电容两端作为输出端,电路参数满足τ>>t p 的条件,则成为积分电路。

由于这种电路电容器充放电进行得很慢,因此电阻R 上的电压)(t u R 近似等于输入电压)(t u i ,其输出电压)(0t u 为:dt t u RC dt R t u C dt t i C t u t u i R c c ⋅≈⋅=⋅==⎰⎰⎰)(1)(1)(1)()(0 上式表明,输出电压)(0t u 与输入电压)(t u i 近似地成积分关系。

其输入、输出波形如(t u i )(0t-(0t u )(t u i(0u (u i tt图5 RC 耦合电路电压波形图6所示。

图6 积分电路及输入和输出电压波形3.测定RC电路时间常数的方法。

本实验使用双踪示波器,可以同时观察电路的输入、输出信号。

在RC电路输入矩形脉冲信号,将示波器的输入端接在电容两端,将示波器的垂直增益“微调”旋钮位于校准位置,同时将时基扫描速度“微调”旋钮位于校准位置。

Y轴输入开关置于“DC”档。

调节示波器使荧光屏上呈现出一个稳定的指数曲线。

利用荧光屏上的坐标尺,测出电容器电压的最大值U m的格数。

)格(的格数AUm=取0.63U m=B(格)交纵轴于M,过M点引水平线交指数曲线于Q点,则Q点对应的横坐标即为时间常数τ。

根据MQ的格数及所选用的“扫描时间”标称值(t/div),就可以算出τ,见图7所示。

()div/tMQ⨯=格τ图7 RC电路时间常数的测量三、实验仪器信号发生器、双踪示波器、电容箱、电阻箱、大电容、万用表。

其中信号发生器能够产生一定频率的正弦波、方波、锯齿波等,我们这次实验主要使用方波。

使用时首先选择频率范围,一排按键哪个按下就说明信号发生器这时产生的最大信号频率为按键标定值,调节频率用仪器左边旋钮。

四、预习要求(1)已知矩形脉冲的频率f=200Hz,周期T= 秒。

拟在示波器的荧光屏上看到二个完整周期的矩形脉冲,“扫描时间”旋钮选择在档较合适(2ms/div、5ms/div、1ms/div、0.5ms/div、0.2ms/div)(注意:荧光屏为格1010⨯)。

(2)试计算表1-7-2中各项时间常数,将计算结果填入表中,并说明是否满足该电路)(t(tui(tu)(tui231t)(t(tui的条件,取脉冲宽度T t p 21=。

(3)微分电路的输出电压u o (t )是从RC 电路的 两端取出。

积分电路的输出电压u o (t )从 两端取出。

五、实验内容1.观察大电容,记录电容型号 ,电容值 ,耐压大小 。

仔细观察电容哪个是正极,哪个是负极。

把万用表旋转到二极管和通断测量档(这两个功能在一个档,即200欧姆电阻档左边),用万用表红黑表笔接触大电容正负两级,观察万用表显示,过一会等万用表稳定后反接正负极,观察万用表上读数变化, 根据测量情况,分析现象原因: 。

2.调节信号发生器,产生方波,根据示波器图形分析,输出波形为1000Hz ,即1kHz ,观察矩形脉冲波形,将波形画在表1中。

并测出矩形波的U m 、、、T (取T t p 21=)。

U m 为 div (格),示波器的垂直标称值 V /div ,则U m = V 。

T 为 div (格),时基扫描速度标称值 (time /div ),则T= ms 。

3.观测RC 电路的矩形脉冲响应,并测定时间常数τ,按表1取RC 值,用电容箱、电阻箱按图7接线,完成表1中的内容,信号发生器1000Hz 输出。

电容电压的最大值U m 为 div(格),示波器的垂直标称值 V/div ,则U m = V 。

τ为 div ,时基扫描速度标称值 time/div ,τ= ms 。

3.观察微分电路的输出波形。

信号发生器1000Hz 输出。

4.观察积分电路的输出波形。

信号发生器1000Hz 输出。

5.观察耦合电路的输出波形。

信号发生器1000Hz 输出。

以上各项内容均按表1选择RC 参数,完成表1中各项内容并记录在表中。

表1六、实验总结1.根据测绘的RC电路瞬变过程曲线,用实测的电路时间常数,与预算值进行比较。

2.根据实验结果说明RC串联电路用作微分电路和积分电路时的参数条件。

3.输入矩形波频率改变时(变大或变小),输出信号波形是否发生变化?怎么变?为什么?。

相关文档
最新文档
