三视图还原方法及练习题
完整版三视图还原技巧
核心内容：三视图的长度特征一一“长对齐，宽相等，高平齐”，即正视图和左视图一样高，正视图和俯视图一样长，左视图和俯视图一样宽。
还原三步骤：（1）先画正方体或长方体，在正方体或长方体地面上截取出俯视图形状；（2）依据正视图和左视图有无垂直关系和节点，确定并画出刚刚截取出的俯视图中各节点处垂直拉升的线条（剔除其中无需垂直拉升的节点，不能确定的先垂直拉升），由高平齐确定其长短；（3）将垂直拉升线段的端点和正视图、左视图的节点及俯视图各个节点连线，隐去所有的辅助线条便可得到还原的几何体。
方法展示（1）将如图所示的三视图还原成几何体还原步骤：①依据俯视图，在长方体地面初绘ABCDE如图;②依据正视图和左视图中显示的垂直关系，判断出在节点A、B、C、D处不可能有垂直拉升的线条，而在E处必有垂直拉升的线条ES由正视图和侧视图中高度，确定点S的位置；如图I③将点S 与点ABCD 分别连接，隐去所有的辅助线条，便可得到还原的几何体SABCD 如图所示：o5/ VDR的（左）觇阁 匸）现图 厂1例题2: —个多面体的三视图如图所示，则该多面体的表面积为（）经典题型：例题1:若某几何体的三视图，如图所示，则此几何体的体积等于（）cm3 解答：（24）答案：21+ .. 3计算过程：S=2x2X6-y X 1X1 >x6 + y xV2 x72 X^yX2= 21+^3步骤如下：第一步：在正方体底面初绘制ABCDEFMN如图;第二步：依据正视图和左视图中显示的垂直关系，判断出节点 E F、M、N处不可能有垂直拉升的线条，而在点A、B、C、D处皆有垂直拉升的线条，由正视图和左视图中高度及节点确定点G,G',B',D',E',F'地位置如图；第三步：由三视图中线条的虚实，将点G与点E、F分别连接，将G'与点E'、F 分别连接，隐去所有的辅助线便可得到还原的几何体，如图所示。
(和波)三视图还原 (1)
爱
国
爱
校
自
强
不
息
9
下面所给的三视图表示什么几何体?
爱
国
爱
校
自
强
不
息
三、俯视图是两部分组成（即组合体的三视图还原） 例3，画出三视图的直观图？
10
正视图
侧视图
俯视图
爱 国 爱 校 自 强 不 息
11
例4、一空间几何体的三视图如图所示,则该几何体是___
2
2
2 2
正视图
2 侧视图
2
俯视图
爱 国 爱 校 自 强 不 息
0

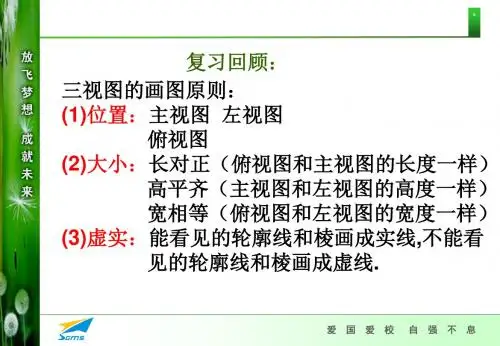

复习回顾： 三视图的画图原则： (1)位置：主视图 左视图 俯视图 (2)大小：长对正（俯视图和主视图的长度一样） 高平齐（主视图和左视图的高度一样） 宽相等（俯视图和左视图的宽度一样） (3)虚实：能看见的轮廓线和棱画成实线,不能看 见的轮廓线和棱画成虚线.
爱 国 爱 校 自 强 不 息
1
思考： 一个空间几何体都对应一 组三视图，反之，若已知一个 几何体的三视图，我们如何去 想象这个几何体的原形结构， 并画出其示意图呢？
12
由三视图还原成实物图的基本思路(逆向思维): （1）分别由主视图、左视图、俯视图想象直观图的正面、
侧面和底面及侧棱的形状;
（2）由主视图、左视图、俯视图所对应的高来想象侧面和 底面的位置关系; （3）注意“长对正,高平齐,宽相等”的基本特征及三视图中 的 虚线.
爱 国 爱 校 自 强 不 息
致
爱
国
爱
校
自
强
不
息
2
三视图（第2课时）
三视图还原成实物 图
爱 国 爱 校 自 强 不 息
三视图还原1
①球 ②三棱锥 ③正方体
④圆柱
4、给出下列说法：
①如果一个几何体的三视图是完全相同的，则这个几何体是长方体； ②如果一个几何体的主视图和俯视图都是矩形，则这个几何体是长方体； ③如果一个几何体的三视图都是矩形，则这个几何体是长方体正方体； ④如果一个几何体的主视图和左视图都是等腰梯形，则这个几何体是圆台。 其中正确的有______
一、简单几何体的三视图还原（感性）
1、说出下列三视图的原图；
2、一个几何体的主视图为一个三角形，则这个几何体可能是下 列几何体中的 ______ （填入所有可能的几何体的编号）
①三棱锥 ②四棱锥 ③三棱柱 ④四棱柱 ⑤圆锥 ⑥圆柱
3、一个几何体的三视图形状都相同、大小均相等，那么这 个几何体可能是_______
主视图
32 1 31 31
俯视图
主视图
俯视图
左视图
主视图
俯视图
左视图
四、简单几何体的三视图还原（理性1）
例4、一个三棱锥的三视图如图所示（单位：m）则该三 棱锥的体积和表面积分别为______
说出下面的三视图表示的几何体的结构特征
课堂小结
三视图还原
（1） 简单几何体（感性） （2） 简单组合体（感性） （3） 小正方体群
欢迎聆听
江西省瑞金第一中学 魏东升 2020年3月
复习引入
画简单几组何合体三视图？
1 基本步骤是：（1）生成方式； （12） 确定方向； （23） 开始作图.
2 作图过程中应该注意的是： （1）三个视图摆好位置示意长对正，高平齐，宽相等； （2）可见的边界轮廓线用实线，不可见边界轮廓线用虚线.
由三视图还原成实物图
一个几何体的三视图如下,你能说出它是什么立体图 形吗?
几何体的三视图还原
正四棱台
主
左
俯
主视图
左视图
俯视图
主 左 俯 主视图 左视图 俯视图
正六棱柱
主
左
俯
主视图
左视图
俯视图
圆台
主
左
俯
主视图
左视图
俯视图
由三视图想象实物模型
笔筒
下面是组合图形的三视图，请描述物体形状．
由三视图想象实物模型
热水瓶
由三视图还原成实物图
螺丝钉
2 下面所给的三视图表示什么几何体?
左视图
正四棱锥 例：下面的三视图表示的几何ቤተ መጻሕፍቲ ባይዱ是什么？
练习：还原实物图：
三棱柱
三棱柱
练习：还原实物图：
俯视图
左视图
六棱柱
主视图
答案：一个四棱柱和一个球组成的简单组合体。 主视图 左视图 俯视图 例1：
主视图
俯视图
左视图
例2：
答案：一个四棱柱和一个圆柱体组成的简单组合体。
长方体
主
左
俯
主视图
左视图
俯视图
空间几何体的三视图还原
基本几何体的三视图
从上面看
从左面看
从正面看
主视图
左视图
俯视图
正视图——光线从几何体的前面向后面正投影，得到的投影图（从正面看到的图）
左视图——
俯视图——
三视图之间的投影规律
长对正
高平齐
宽相等
三视图能反映物体真实的形状和长、宽、高.
正视图
俯视图
把每个视图分解为基本图形(如三角形、圆等)
结合对应部分的三视图,想象对应的基本几何体
结合虚实线,概括组合体． 如何把组合体的三视图还原成几何体的实形?
立体几何之三视图高效还原法：拔高法,解题神级方法!
同学们，今天我们来讲一下立体几何里面的三视图，其实三视图主要考察点是空间想象，如果同学们的空间想象能力比较强，如果你能快速还原出对应的立体图形，那么这道问题就马上解决，它无非就是考察几个点：1、让你判断其形状；2、由两个试图读出另一视图；3、考察的综合运算——让你去求多面体棱长最大值、求体积或者表面积。
对于这些问题，你只要把立体图形还原出来，这个题目没有任何难度了。
那么有的同学空间想象稍微偏弱，那种问题就不会得到快速解决，那么怎样快速准确还原对应的三视图呢？方法有很多种，可以是凭你的空间想象直接去还原；三线交汇、或者正方体切等方法，但是我给同学们讲，这些方法都不能最高效、最准确的还原三视图，如果你所有的立体图形都用三线交汇、或者正方体切等方法，我告诉大家就想小题大做了，你会发现解题会比较困难。
那么我今天给大家讲一种方法叫——拔高法，它能够还原90%以上的三视图，还有10%是偏难的要用别的方法：六字箴言——先去除再确定，就能够把所有的三视图题快速准确还原出来，这个方法我以后再给大家讲。
首先，我们来看一下拔高法的步骤：1、拔高法最主要的就是俯视图，是三视图的根基，首先标出俯视图的所有节点；画出俯视图所对应的直观图；2、由主、侧视图的左、中、右找出所被拔高的点。
什么意思？那我们先来看一道题，大家要好好理解，好好掌握，只要理解透彻以后，再解题可能就10来秒一道题，是非常快速，而且非常准确。
拔高法还原三视图1.某多面体的三视图如圏所示’则这个多面体的最长棱长为好，我们先将俯视图作底座，这个最重要：（请注意：我们先只画俯视图外轮廓的直观图，至于哪个虚线那个实线，我们先不管它，先都画成虚线。
最终哪个需要是实线，到后面再看）。
③然后由俯视图看主视图，我们在俯视图和主视图上都标出它们相对应的节点左、中、右f4+47 PA j? AA拔高法还原三视图1.某多面体的三视图如圏所示’则这个多面体的最长棱长为现在大家看，不难发现，主视图的左边是没有被拔高的，中间虽然高了，但没有节点，我们 可以认为他没有高或者不用管它，那么由俯看主就只有右边被拔高了。
【微练习】三视图的还原

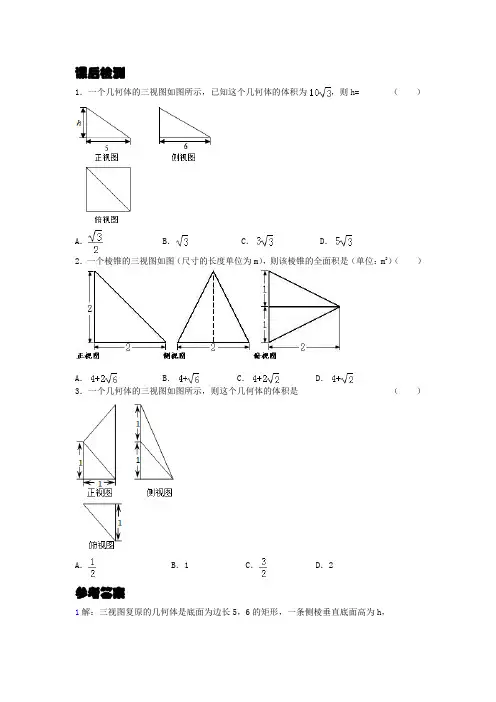

课后检测
