《数字电路与数字逻辑》期末考试试卷A卷(1)
《数字电路与数字逻辑》期末考试及答案
《数字电路与数字逻辑》期末考试试卷考生注意：1．本试卷共有五道大题，满分100分。
2．考试时间90分钟。
3．卷面整洁，字迹工整。
1． 将下列二进制数转为十进制数（1010001）B = （ ）D （11．101）B = （ ）D 2． 将下列有符号的十进制数转换成相应的二进制数真值、原码、反码和补码 （+254.25）=（ ）真值 = （ ）原码=（ ）反码 = （ ）补码3． 把下列4个不同数制的数(76.125)D 、(27A)H 、(10110)B 、(67)O 按从大到小的次序排列（）>（ ）>( )>( ) 。
4． 对于D 触发器，欲使Q n+1=Q n，输入D=（ ），对于T 触发器，欲使Q n+1=Q n，输入T=（ ）5． 一个512*8位的ROM 芯片，地址线为（ ）条，数据线为（）条。
6． 对32个地址进行译码，需要（ ）片74138译码器。
7． 存储器起始地址为全0，256K*32的存储系统的最高地址为（ ）。
8． 将下列各式变换成最简与或式的形式=+B A （ ）=+B A A （）=++C B C A AB （））进制。
二、组合电路设计题（每空10分，共20分）1． 用八选一数据选择器74LS151实现逻辑函数AC BC AB C B A L ++=),,( （10分） 2、用74LS138设计一个电路实现函数F = AB+ B C （提示：在74LS138的示意图上直接连线即可）（10分）三、组合电路分析题（共10分） 已知逻辑电路如下图所示，分析该电路的功能。
四、分析题（共24分） 1、分析如下的时序逻辑电路图，画出其状态表和状态图，并画出Q1，Q2的波形图，Q1Q2初态为00。
（14分）2、电路如图所示，要求写出它们的输出函数表达式，化简，并说出它们的逻辑功能。
（10分）五、设计题（共26分）1．用JK 触发器设计一个“111”序列检测器，允许重复，要求用一个输出信号来表示检测结果。
《数字集成电路》期末试卷(含答案)
浙江工业大学 / 学年第一学期 《数字电路和数字逻辑》期终考试试卷 A姓名 学号 班级 任课教师一、填空题（本大题共10小题，每空格1分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
1．十进制数（68）10对应的二进制数等于 ；2．描述组合逻辑电路逻辑功能的方法有真值表、逻辑函数、卡诺图、逻辑电路图、波形图和硬件描述语言（HDL ）法等，其中 描述法是基础且最直接。
3．1A ⊕可以简化为 。
4．图1所示逻辑电路对应的逻辑函数L 等于 。
A B L≥1&CYC图1 图25．如图2所示，当输入C 是（高电平，低电平） 时，AB Y =。
6．两输入端TTL 与非门的输出逻辑函数AB Z =，当A =B =1时，输出低电平且V Z =0.3V ，当该与非门加上负载后，输出电压将(增大，减小) 。
7．Moore 型时序电路和Mealy 型时序电路相比， 型电路的抗干扰能力更强。
8．与同步时序电路相比，异步时序电路的最大缺陷是会产生 状态。
9．JK 触发器的功能有置0、置1、保持和 。
10．现有容量为210×4位的SRAM2114，若要将其容量扩展成211×8位，则需要 片这样的RAM 。
二、选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
11．十进制数（172）10对应的8421BCD 编码是 。
【 】A ．（1111010）8421BCDB ．（10111010）8421BCDC ．（000101110010）8421BCD D ．（101110010）8421BCD12．逻辑函数AC B A C B A Z +=),,(包含 个最小项。
【 】A ．2B ．3C ．4D ．513．设标准TTL 与非门AB Z =的电源电压是+5V ，不带负载时输出高电平电压值等于+3.6V ，输出低电平电压值等于0.3V 。
《数字逻辑》期末考试A卷参考答案
《数字逻辑》期末考试 A 卷参考答案、判断题：下面描述正确的打’/，错误的打‘X’（每小题1分，共10 分）1、为了表示104个信息，需7位二进制编码[V ]2、BCD码能表示0至15之间的任意整数[X ]3、余3码是有权码[X ]4、2421码是无权码[X ]5、二值数字逻辑中变量只能取值6、计算机主机与鼠标是并行通信7、计算机主机与键盘是串行通信8、占空比等于脉冲宽度除于周期0和1,且表示数的大小[X ][X ][V ][V ]9、上升时间和下降时间越长，器件速度越慢[V ]10、卡诺图可用来化简任意个变量的逻辑表达式[X ]、写出图中电路的逻辑函数表达式。
（每小题5分，共10分）1、F=A B2、F= AB CD2分，共20分）1、在图示电路中.能实现逻辑功能F = ATH 的电路是 A °TTL 电路(A) F = ABCD(B) F = AH ・ CD -(C) F= A + B + C + D(D) F = A + B • C + D (E) F= A BCD4 . 己知F 二ABC + CD ■可以肯定使F = 0的情况是 _°(A) A=0, BC= 1； (B) B= 1 , C= 1 } (C) AB= 1, CD=Q.(D) BC= 1 , D= 15、逻辑函数A B+BCD+A C+ B C 可化简为A,B,C,D 。
(A) AB + AC + BC (B) AB + C (A4-B)(C) AB + CABA — O ?=11 QA |— I1 F •-&1 Q AB L Il —(B)悬0----空。
—A — &Bo —Co- &BA3 •满足如图所示电路的输岀函数F 的表达式为丄3B 1 o — VOF(D) AB +C (E) 19.图示电路中，当各触发器的状态为C 时.再输入一个CP 脉冲，融发器的 状态为QiQ 严0 0。
《数字逻辑与数字系统》期末考试试题(A)

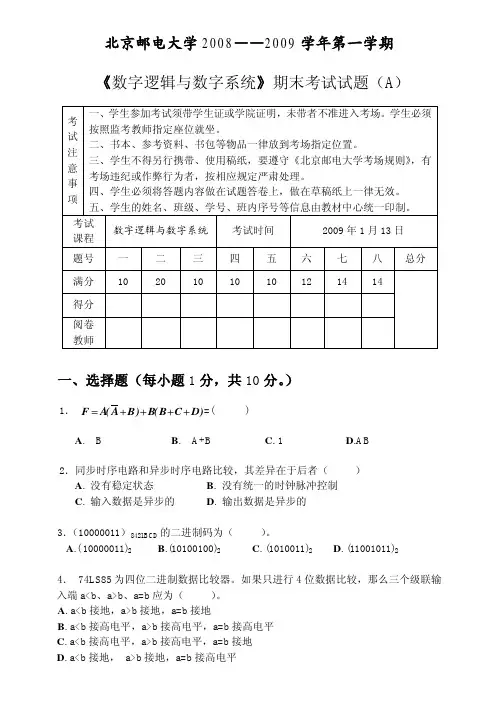

北京邮电大学2008——2009学年第一学期《数字逻辑与数字系统》期末考试试题（A ）考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。
学生必须按照监考教师指定座位就坐。
二、书本、参考资料、书包等物品一律放到考场指定位置。
三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。
四、学生必须将答题内容做在试题答卷上，做在草稿纸上一律无效。
五、学生的姓名、班级、学号、班内序号等信息由教材中心统一印制。
考试 课程 数字逻辑与数字系统 考试时间 2009年1月13日 题号 一 二 三 四 五 六 七 八 总分满分 10 20 10 10 10 12 14 14 得分 阅卷 教师一、选择题（每小题1分，共10分。
）1． )D C B (B )B A (A F ++++==( )A .B B . A+BC . 1D .AB2．同步时序电路和异步时序电路比较，其差异在于后者（ ） A . 没有稳定状态 B . 没有统一的时钟脉冲控制 C . 输入数据是异步的 D . 输出数据是异步的 3．（10000011）8421BCD 的二进制码为（ ）。
A .( 10000011)2B .(10100100)2C . (1010011)2D . (11001011)24． 74LS85为四位二进制数据比较器。
如果只进行4位数据比较，那么三个级联输入端a<b 、a>b 、a=b 应为（ ）。
A . a<b 接地，a>b 接地，a=b 接地B . a<b 接高电平，a>b 接高电平，a=b 接高电平C . a<b 接高电平，a>b 接高电平，a=b 接地5． N 个触发器可以构成能寄存（ ）位二进制数码的寄存器。
A. NB. 2NC. 2ND. N 26．时序电路中对于自启动能力的描述是（ ）。
A . 无效状态自动进入有效循环，称为具有自启动能力。
数字电路与数字逻辑(0202182) 期末考试复习题及参考答案
A、有10根输入线，4根输出线 B、有16根输入线，4根输出线 C、有4根输入线，16根输出线 D、有4根输入线，10根输出线
答案：A
11.4位倒T型电阻网络DAC的电阻网络的电阻取值有()种。
A、与非门 B、三态输出门 C、集电极开路门 D、漏极开路门
答案：CD
16.以下代码中为恒权码的为()。
A、8422BCD码 B、5422BCD码 C、余三码 D、格雷码
答案：AB
17.一个容量为1K×8的存储器有()个存储单元。
A、8 B、8K C、8000 D、8192
答案：BD
一、单项选择题 1.半加器的逻辑功能是（）
A、两个同位的二进制数相加 B、两个二进制数相加 C、两个同位的二进制数及来自低位的进位三者相加 D、两个二进制数的和的一半
答案：A
2.把一个五进制计数器与一个四进制计数器串联可得到()进制计数器。
A、4 B、5 C、9 D、20
答案：D
3.实现单输入、多输出逻辑函数，应选（）
答案：CD
11.与八进制数(47.3)8等值的数为:()。
A、(100111.011)2 B、(27.6)16 C、(27.3)16 D、(100111.11)2
答案：AB
12.组合逻辑电路消除竞争冒险的方法有()。
A、修改逻辑设计
B、在输出端接入滤波电容 C、后级加缓冲电路 D、屏蔽输入信号的尖峰干扰
A、编码器 B、译码器 C、数据选择器 D、数据分配器
答案：D
4.数字电路中的三极管工作在（）。
A、饱和区 B、截止区 C、饱和区或截止区 D、放大区
答案：C
5.实现多输入、单输出逻辑函数，应选（）
《数字逻辑》期末考试A卷参考答案
《数字逻辑》期末考试 A 卷参考答案
一、判断题：下面描述正确的打‘√’，错误的打‘×’ （每小题1 分，共 10 分）
1、为了表示 104 个信息，需 7位二进制编码 [√ ]
2、 BCD码能表示0 至 15 之间的任意整数[× ]
3、余 3码是有权码[× ]
4、 2421 码是无权码 [ × ]
5、二值数字逻辑中变量只能取值0 和 1，且表示数的大小 [ × ]
6、计算机主机与鼠标是并行通信[× ]
7、计算机主机与键盘是串行通信[√ ]
8、占空比等于脉冲宽度除于周期[√ ]
9、上升时间和下降时间越长，器件速度越慢
10、卡诺图可用来化简任意个变量的逻辑表达式[√]
[×]
二、写出图中电路的逻辑函数表达式。
（每小题 5 分，共10 分）
1、 F=A B
2、 F=AB CD
三、选择题：（多选题，多选或少选不得分，每小题 2 分，共 20 分）。
数字逻辑电路期末考试试卷及答案
请浏览后下载，资料供参考，期待您的好评与关注！期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。
A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。
A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。
A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。
A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。
A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。
DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。
8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。
A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。
A．计数器B．译码器C．加法器D．多路选择器装请浏览后下载，资料供参考，期待您的好评与关注！请浏览后下载，资料供参考，期待您的好评与关注！10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。
(完整word版)数字逻辑期末考试题
数字逻辑考试题数字逻辑考试题（一)一、填空(共17分，每空1分)1。
(1011。
11）B =（ ） D =（ ）H 2. （16)D =( )8421BCD 码。
3。
三态门的输出有 、 、 三种状态。
6。
ABC C B A C AB C B A Y ++=),,( 的最简式为Y= 。
7. 由n 位寄存器组成的扭环型移位寄存器可以构成 进制计数器。
10. 四位环型计数器初始状态是1000，经过5个时钟后状态为 。
11. 在RS 、JK 、T 和D 触发器中， 触发器的逻辑功能最多。
12。
设一个包围圈所包围的方格数目为S ，消去的变量数目为N ，那么S 与N 的关系式应是 。
13. 在卡诺图化简逻辑函数时，圈1求得 的最简与或式，圈0求得 的最简与或式。
二、选择（共10分,每题1分）1。
DE BC A Y +=的反函数为Y =( )。
A 。
E D CB A Y +++⋅= B 。
E DC B A Y +++⋅=C 。
)(ED C B A Y +++⋅= D 。
)(E D C B A Y +++⋅= 3. 十进制数25用8421BCD 码表示为( ）。
A 。
10101B 。
0010 0101C 。
100101 D. 101014。
若用1表示高电平，0表示低电平,则是( ）。
A 。
正逻辑B 。
负逻辑C 。
正、负逻辑 D. 任意逻辑 5. 下逻辑图的逻辑表达式为（ ）.A. AC BC AB Y = B 。
BC AC AB Y ++= C. BC AC AB Y ++= D. BC AC AB Y = 6. 三态门的逻辑值正确是指它有（ )。
A. 1个B. 2个C 。
3个D. 4个 9。
组合逻辑电路在电路结构上的特点下列不正确的是（ ）。
A 。
在结构上只能由各种门电路组成B. 电路中不包含记忆(存储）元件C. 有输入到输出的通路 D 。
有输出到输入的反馈回路10. 已知74LS138译码器的输入三个使能端（E 1=1，022==B A E E ）时，地址码A 2A 1A 0=011，则输出07~Y Y 为( ）.A. 11111101B 。
数字电路与逻辑设计期末复习试题3套(大学期末复习资料).docx
试题一一、填空题。
(每空1分，共30分)。
1、(11001.01)2 =( )8=( )|6=( )102、十进制整数转换成二进制时采用 ______ 法；十进制小数转换成二进制时采用 _______ 法。
3、由三种最基本的逻辑关系有导出的几种常用的逻辑运算 ________ 、4、逻辑函数有四种表示方法，它们分别是 _______ 、_____ 、____ 和 _______ O5、消除竞争冒险的方法有 _____ 、______ 、_____ 等。
6、按逻辑功能分类，触发器可分为 _______ 、_______ 、________________ 等四种类型。
7、从结构上看，吋序逻辑电路的基本单元是 ___________ 。
8、J K触发器特征方程为____________ o9、A/D转换的一般步骤为：取样、 _______ 、_______ 、编码。
10、___________________________________________________ 一个EPROM有18条地址输入线，其内部存储单元有_____________ 个。
11、_____________________________ D/A转换器的主要参数有、和o12、__________________________________________________ 就逐次逼近型和双积分型两种A/D转换器而言，____________________ 的抗干扰能力强， _______ 的转换速度快。
二、选择题。
(每题1分，共15分)1、以下说法正确的是()：(A)数字信号在大小上不连续，时间上连续，模拟信号则反之；(B)数字信号在大小上连续，时间上不连续，模拟信号则反之；(C)数字信号在大小和时间上均连续，模拟信号则反之；(D)数字信号在大小和吋间上均不连续，模拟信号则反之；2、A+BC=()。
(A)A+B (B) A+C (C) (A+B) (A+C) (D) B+C3、具有“有1出0、全0出1”功能的逻辑门是()。
数字逻辑期末考试试题题库及参考答案数电试数字逻辑期末考试试题题库及参考答案 (1)
200 /200 学年第一学期《数字电路》试卷班级________________学号________________姓名_______________成绩______________一、选择题（每题2分，共20分） 1、下面属于有权码的是（ B ）A 、格雷码B 、8421BCD 码C 、奇偶校验码D 、余三码2、一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ C ）A 、与非门B 、或门C 、或非门D 、异或门 3、和逻辑式AB 逻辑关系不同的逻辑式是（ B ）A 、B A + B 、B A ∙C 、B B A +∙D 、A B A + 4、数字电路中机器识别和常用的数制是（ A ）A 、二进制B 、八进制C 、十进制D 、十六进制 5、十进制数100对应的二进制数为（ C ）A 、1011110B 、1100010C 、1100100D 、110001006、七段译码器74LS47（共阳）的输出低电平有效，当输入的4位数为0101显示 5时，输出七段LED 数码管的abcdefg 为（ A ）A 、1011011B 、0100100C 、1101101D 、00100107、在函数D ABC F +=的真值表中，0=F 的状态共有多少个（ D ）A 、2B 、4C 、9D 、78、下列各型号中属于优先编码器的是（ C ）A 、74LS85B 、74LS138C 、74LS148D 、74LS48 9、逻辑函数中的逻辑“或”和它对应的逻辑代数运算关系为（ A ）A 、逻辑加B 、逻辑乘C 、逻辑非10、余三码与8421BCD 码相差0011，因此，用下列哪个器件实现将8421BCD 码转换到余三码的设计最简单。
（ A ）A 、4位二进制加法器B 、比较器C 、数据选择器D 、译码器abcd e fg二、填空题（每空1.5分，共30分）1、具有“相异出1，相同出0”功能的逻辑门是 异或 门，它的反是 同或 门。
计算机科学与技术专业《数字逻辑电路》考试题及答案(A)试卷
院系： 专业班级： 学号： 姓名： 座位号：A. 4B. 3C. 6D. 57. 下列电路中属于时序逻辑电路的是 【 】A. 加法器B. 数据分配器C. 计数器D. 译码器8. 下列关于门电路的使用，描述不正确的是 【 】A. TTL 与非门闲置输入端可以直接接电源B. 具有推拉输出结构的TTL 门电路的输出端可以直接并联使用C. CMOS 或门闲置输入端应接地D. CMOS 门电路的闲置输入端不允许悬空 9. 为了降低555定时器组成多谐振荡器的振荡频率，外接R 、C 值应为 【 】A. 同时增大R 、C 值B. 同时减小R 、C 值C. 同比增大R 值减小C 值D. 同比增大C 值减小R 值 10. 若停电数分钟后恢复供电，下列选项中信息能够保持不变的是 【 】A. ROMB. 动态RAMC. MUXD. 静态RAM1. 8位D/A 转换器的理论分辨率是_____________________。
2. 64个输入端的编码器按二进制数编码时，输出端的个数是__________________。
3. 变量数相同时，下标编号相同的最大项i M 和最小项i m 的关系是_____________。
4. 图2.1所示集成计数器的模M=_____________________。
图2.1 （题2.4图）5. 共阳极接法数码显示器需要配用输出 电平有效的译码器。
二、填空题（每小题2分，共20分）。
6. 对于T 触发器，当T=______时，触发器处于保持状态。
7. 逻辑函数C B AB F +=的反函数F 为_____________________。
8. 5个变量的逻辑函数全部最大项有_____________________个。
9. 二进制数()20110.101110转换成十进制数是___________________。
10. 同步RS 触发器的特性方程中，约束条件为RS=0，说明这两个输入信号不能同时为_____________________。
数电期末考试题及答案
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案：A2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间没有记忆功能C. 输出与输入之间存在记忆功能D. 输出与输入之间存在时间延迟答案：C4. 一个4位二进制计数器可以计数的最大值是（）。
A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。
A. Q=DB. Q=非DC. Q=D的延迟D. Q=D的反相延迟答案：A6. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 与非门答案：D7. 一个3线-8线译码器可以译码的输入信号个数是（）。
A. 3B. 4C. 5D. 6答案：B8. 一个8位寄存器可以存储的最大十进制数是（）。
A. 255B. 256C. 511D. 512答案：C9. 在数字电路中，以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的状态B. 输出与输入之间存在记忆功能C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时间延迟答案：C10. 一个JK触发器的输出Q与输入J和K的关系是（）。
A. Q=JB. Q=KC. Q=J+KD. Q=J⊕K答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以计数的最大值是______。
答案：72. 一个4线-16线译码器可以译码的输入信号个数是______。
答案：43. 一个8位二进制计数器可以计数的最大值是______。
答案：2554. 一个D触发器的输出Q与输入D的关系是Q=______。
答案：D5. 在数字电路中，一个与非门的输出是输入的______。
数字逻辑电路期末考试试卷及答案资料
------------------------------------------------------------精品文档--------------------------------------------------------期末考试试题（答案）装考试时间：110 分钟考试科目：数字逻辑电路试卷类别：3卷级班______________系学院XXXX毛学号姓名订一二三题号四总分得分线一、选择题（每小题2分，共20分）评卷人得分内1．八进制（273）中，它的第三位数2 的位权为___B___。
8 A．(128) B．(64) C．(256) D．(8) 1010 1010与它功能相等的函数表达式2. 已知逻辑表达式F?AB?AC?BC，_____B____。
请F?AB?CAB?F．A．BF?AB?AC F?AB?BC．．D C3. 数字系统中，采用____C____可以将减法运算转化为加法运算。
勿A．原码B．ASCII码C．补码D．BCD码4．对于如图所示波形,其反映的逻辑关系是___B_____。
答题A．与关系B．异或关系C．同或关系D．无法判断5．连续异或1985个1的结果是____B_____。
A．0B．1 C．不确定D．逻辑概念错误页8 共页1 第卷答案3 数字逻辑电路与逻辑函数功能相等的表达式为___C_____。
6. DF?A?B?C?DC?F?A?B?D?C?F?A?B．AB．D．C．D?F?AB?CDBCF?A为高阻态的逻辑时，FC=0时，F=；C=17．下列所给三态门中，能实现AB ____A______。
功能的是A A &BFFB?C CEN ENB AA A &&F F B B ??C C EN END C的频率为Q脉冲的频率为100KHZ，则输出8. 如图所示电路，若输入CP 。
_____D_____200KHz ． 500KHz B A．50KHz ． 100KHz D C．Q DCPC Q_____A_____。
《数字电路与数字逻辑》期末考试试卷A卷(1)
广西科技大学2015—2016学年第 1 学期课程考核试题 考核课程 数字电路与数字逻辑 （ A 卷）考核班级 软件141、142 学生数 80 印数 85 考核方式 闭卷 考核时间 120 分钟一、 选择题（每题2分，共20分）1． 数字9的BCD 码是1001，那么它的余三码是（ A ）A 1100B 1001C 0110D 11112． 若输入变量A 、B 全为1时，输出F 为1，其余情况下，F 为0，那么F 与AB 的关系是（ B ）A B A F ⊕= B B A F ⋅= C B A F += D B A F +=3． 二进制数1100转换成十六进制数是（ C ）A 12HB 0AHC 0BHD 0CH4． 逻辑表达式=⋅+B A A （ C ）A B A ⋅ B B C A D A5． 组合逻辑电路通常由（ A ）组合而成。
A 门电路B 计数器C 触发器D 寄存器6． 时序逻辑电路中一定包含（ C ）A 门电路B 计数器C 触发器D 寄存器7． 有2个与非门构成的基本RS 触发器，如果要触发器输出保持不变，则（）QA 00=S RB 01=S RC 10=S RD 11=S R8． T 触发器，如果T 端为高电平，那么CP 脉冲来的时候，输出Q 应（ ）A 为0B 为1C 保持不变D 翻转9． 时序逻辑电路输出状态的改变（ ）A 仅与该时刻输入信号的状态有关B 仅与时序电路的原状态有关C 与时序电路的原状态无关D 与A 、B 两项皆有关10．以下（ B ）不是解决组合逻辑电路中竞争冒险现象的方法。
A 增加冗余项B 使用卡诺图化简C 增加选通脉冲D 改变设计方法二、 使用卡诺图法化简以下逻辑函数（每题5分，共20分）1． ∑=)15,14,13,11,9,8,5,4,0(),,,(m D C B A F2． ∑=)13,10,8,5,2,1,0(),,,(m D C B A F3． ∑=)14,13,12,7,6,5,4(),,,(m D C B A F4． ∑∑+=)11,10,9,8()15,13,5,4,3,2(),,,(d m D C B A F三、 问答题（每题10分，共40分）1．分析下图所示的组合逻辑电路。
《数字集成电路》期末试卷A(含答案)
浙江工业大学 / 学年第一学期 《数字电路和数字逻辑》期终考试试卷 A姓名 学号 班级 任课教师一、填空题（本大题共10小题，每空格1分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
1．十进制数（68）10对应的二进制数等于 ；2．描述组合逻辑电路逻辑功能的方法有真值表、逻辑函数、卡诺图、逻辑电路图、波形图和硬件描述语言（HDL ）法等，其中 描述法是基础且最直接。
3．1A⊕可以简化为 。
4．图1所示逻辑电路对应的逻辑函数L 等于 。
A B L≥1&CYC图1 图25．如图2所示，当输入C 是（高电平，低电平） 时，AB Y =。
6．两输入端TTL 与非门的输出逻辑函数AB Z =，当A =B =1时，输出低电平且V Z =0.3V ，当该与非门加上负载后，输出电压将(增大，减小) 。
7．Moore 型时序电路和Mealy 型时序电路相比， 型电路的抗干扰能力更强。
8．与同步时序电路相比，异步时序电路的最大缺陷是会产生 状态。
9．JK 触发器的功能有置0、置1、保持和 。
10．现有容量为210×4位的SRAM2114，若要将其容量扩展成211×8位，则需要 片这样的RAM 。
二、选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
11．十进制数（172）10对应的8421BCD 编码是 。
【 】A ．（1111010）8421BCDB ．（10111010）8421BCDC ．（000101110010）8421BCD D ．（101110010）8421BCD12．逻辑函数AC B A C B A Z +=),,(包含 个最小项。
【 】A ．2B ．3C ．4D ．513．设标准TTL 与非门AB Z =的电源电压是+5V ，不带负载时输出高电平电压值等于+3.6V ，输出低电平电压值等于0.3V 。
数字逻辑期末考试A卷参考答案
数字逻辑期末考试A卷参考答案Company number【1089WT-1898YT-1W8CB-9UUT-92108】《数字逻辑》期末考试A卷参考答案一、判断题：下面描述正确的打‘√’，错误的打‘×’（每小题1分，共10分）1、为了表示104个信息，需7位二进制编码[√ ]2、BCD码能表示0至15之间的任意整数 [× ]3、余3码是有权码 [× ]4、2421码是无权码[× ]5、二值数字逻辑中变量只能取值0和1，且表示数的大小[× ]6、计算机主机与鼠标是并行通信[× ]7、计算机主机与键盘是串行通信[√ ]8、占空比等于脉冲宽度除于周期[√ ]9、上升时间和下降时间越长，器件速度越慢[√ ]10、卡诺图可用来化简任意个变量的逻辑表达式 [× ]二、写出图中电路的逻辑函数表达式。
（每小题5分，共10分）1、F=A⊕B2、F=CDAB+三、选择题：（多选题，多选或少选不得分，每小题2分，共20分）四、填空题（每空1分，共20分）1、一个触发器可表示__1__位二进制码，三个触发器串接起来，可表示__3__ 位二进制数。
2、欲表示十进制的十个数码，需要__4__个触发器。
3、寄存器中，与触发器相配合的控制电路通常由_门电路_（选择提示：门电路、触发器、晶体二极管）构成。
4、一个五位的二进制加法计数器，由00000状态开始,问经过75个输入脉冲后，此计数器的状态为__01011_。
5、四位移位寄存器可以寄存四位数码，若将这些数码全部从串行输出端输出，需经过__3__个时钟周期。
6、_RS_触发器存在输入约束条件，_主从JK_触发器会出现一次翻转现象。
7、负跳沿触发翻转的主从JK触发器的输入信号应该在CP为_低电平_时加入，在CP为_高电平_时输入信号要求稳定不变。
8、正跳沿触发翻转的D触发器的输入信号在CP _上升沿_前一瞬间加入。
(完整版)数字逻辑电路期末考试试卷及答案
t h数字逻辑电路 3卷答案 第 1 页 共 8 页期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟XXXX 学院 ______________系级班姓名学号 题号一二三四总分得分一、选择题（每小题2分，共20分）1． 八进制（273 2 的位权为___B___。
A ．(128)10 C ．(256)10 D ．(8)102. C B +，与它功能相等的函数表达式_____B____。
A ．AB F = B ．C AB F += C ．C A AB F +=D ． B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。
A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。
A ．与关系B ． 异或关系C ．同或关系D ．无法判断5． 连续异或1985个1的结果是____B_____。
A ．0B ．1C ．不确定D ．逻辑概念错误得分评卷人装 订 线 内 请 勿答 题数字逻辑电路 3卷答案 第 2 页 共 8 页6. 功能相等的表达式为___C_____。
B ．D C B A F +++=D ．D C B A F ++=7．下列所给三态门中，能实现C=0时，F=；C=1时，F 为高阻态的逻AB 辑功能的是____A______。
8. 如图所示电路，若输入CP 脉冲的频率为100KHZ ，则输出Q 的频率为_____D_____。
A ． 500KHzB ．200KHzC ． 100KHzD ．50KHz 9．下列器件中，属于时序部件的是_____A_____。
A ． 计数器B ． 译码器C ． 加法器D ．多路选择器装a n t数字逻辑电路 3卷答案 第 3 页 共 8 页10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。
(完整版)数字逻辑电路期末考试试卷及答案
数字逻辑电路 3卷答案 第 1 页 共 8 页期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号 毛题号 一 二 三 四 总分 得分一、选择题（每小题2分，共20分）1． 八进制（273）8中，它的第三位数2 的位权为___B___。
A ．(128)10B ．(64)10C ．(256)10D ．(8)102. 已知逻辑表达式C B C A AB F ++=，与它功能相等的函数表达式_____B____。
A ．AB F = B ．C AB F += C ．C A AB F +=D ． C B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。
A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。
A ．与关系B ． 异或关系C ．同或关系D ．无法判断 5． 连续异或1985个1的结果是____B_____。
A ．0B ．1C ．不确定D ．逻辑概念错误得分 评卷人装订线内请勿答题6. 与逻辑函数DCBAF+++=功能相等的表达式为___C_____。
DCBAF+++=B．DCBAF+++=D．DCBAF++=7．下列所给三态门中，能实现C=0时，F=AB；C=1时，F为高阻态的逻辑功能的是____A______。
8. 如图所示电路，若输入CP脉冲的频率为100KHZ，则输出Q的频率为_____D_____。
A． 500KHz B．200KHzC． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。
A．计数器B．译码器C．加法器D．多路选择器装数字逻辑电路3卷答案第2 页共8 页数字逻辑电路 3卷答案 第 3 页 共 8 页10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广西科技大学2015—2016学年第 1 学期课程考核
试题
考核课程数字电路与数字逻辑（ A 卷）考核班级软件141、142
学生数 80 印数 85 考核方式闭卷考核时间 120 分钟
1、 选择题（每题2分，共20分）
1． 数字9的BCD码是1001，那么它的余三码是（ A ）
A 1100
B 1001
C 0110
D 1111
2． 若输入变量A、B全为1时，输出F为1，其余情况下，F为0，那么F与AB的关系是（ B ）
A B C D
3． 二进制数1100转换成十六进制数是（ C ）
A 12H
B 0AH
C 0BH
D 0CH
4． 逻辑表达式（ C ）
A B C D
5． 组合逻辑电路通常由（ A ）组合而成。
A 门电路
B 计数器
C 触发器
D 寄存
器
6． 时序逻辑电路中一定包含（ C ）
A 门电路
B 计数器
C 触发器
D 寄
存器
7． 有2个与非门构成的基本RS触发器，如果要触发器输出保持不变，则（ ）
A B C D
8． T触发器，如果T端为高电平，那么CP脉冲来的时候，输出Q应（ ）
A 为0
B 为1
C 保持不变
D 翻
转
9． 时序逻辑电路输出状态的改变（ ）
A 仅与该时刻输入信号的状态有关
B 仅与时序电路的原状
态有关
C 与时序电路的原状态无关
D 与A、B两项皆有关
10． 以下（ B ）不是解决组合逻辑电路中竞争冒险现象的方法。
A 增加冗余项
B 使用卡诺图化简
C 增加选通脉冲
D 改变设计方法
2、 使用卡诺图法化简以下逻辑函数（每题5分，共20分）
1．
2．
3．
4．
3、 问答题（每题10分，共40分）
1． 分析下图所示的组合逻辑电路。
1） 写出逻辑表达式。
（4分）
2） 画出真值表。
（3分）
3） 说明其逻辑功能。
（3分）
2． 现有一个T触发器，请使用必要的门电路将其转换成一个JK触发器。
3． 现有5个D触发器连接如下，RST是清零信号，清零之后 5个触
发器的输出端均为0，请画出5个输出端的波形图
4． 有以下同步时序电路，其中JK触发器为正边沿触发，假设Q1,Q2的初始状态都为0，请写出Q1和Q2的状态方程和输出方
程，画出在以下CP和X信号下Z的输出情况。
4、 设计题（共20分）
设计一个血型配比指示器。
输血时供血者和受血者的血型配对情况如图所示。
要求供血者血型和受血者血型符合要求时灯亮；反之，灯不亮。
列出真值表，写出逻辑表达式，并使用组合逻辑电路实现（只能使用与非门和非门）。
