汽车悬架哪种好?麦弗逊式独立悬架多连杆式双叉臂式双横臂式

汽车悬架哪种好?麦弗逊式独立悬架多连杆式双叉臂式双横臂式

汽车悬架哪种好?麦弗逊式独⽴悬架多连杆式双叉臂式双横臂式TAG:麦弗逊式独⽴悬架多连杆式独⽴悬架双叉臂式独⽴悬架(双连杆式,双摇臂式,双A臂式)双横臂式悬架拖曳臂式悬挂扭⼒梁式悬挂 ⼤多车型的前悬都为麦弗逊形式,虽然麦弗逊式悬挂技术含量并不⾼,但其是⼀种经久耐⽤的独⽴悬架,具有很强的道路适应能⼒。

多连杆式独⽴悬架的整体效果相对更优秀,由于成本较⾼,四轮多连杆的车屈指可数,⼤多数出于成本考虑⽤了前麦弗逊式悬挂。

麦弗逊式悬挂是当今世界⽤的最⼴泛的轿车前悬挂之⼀。

麦弗逊式悬挂由螺旋弹簧、减震器、三⾓形下摆臂组成,绝⼤部分车型还会加上横向稳定杆。

主要结构简单的来说就是螺旋弹簧套在减震器上组成,减震器可以避免螺旋弹簧受⼒时向前、后、左、右偏移的现象,限制弹簧只能作上下⽅向的振动,并可以⽤减震器的⾏程长短及松紧,来设定悬挂的软硬及性能。

麦弗逊式悬挂结构简单,所以它轻量、响应速度快。

并且在⼀个下摇臂和⽀柱的⼏何结构下能⾃动调整车轮外倾⾓,让其能在过弯时⾃适应路⾯,让轮胎的接地⾯积最⼤化,虽然麦弗逊式悬架并不是技术含量很⾼的悬架结构,但麦弗逊式悬挂在⾏车舒适性上的表现还是令⼈满意,不过由于其构造为直筒式,对左右⽅向的冲击缺乏阻挡⼒,抗刹车点头作⽤较差,悬挂刚度较弱,稳定性差,转弯侧倾明显。

需要特别说明的是作为超级跑车的保时捷911也采⽤了麦弗逊式前悬挂,这⾜以证明这款悬挂具有⼴泛的适应性。

连杆⽀柱式悬架则是由麦弗逊式悬挂⽽衍⽣出来的悬挂,⼀般出现在后悬架中,它的下部不再是A臂,⽽是两根平⾏连杆和⼀根纵向拉杆。

由于麦弗逊式悬挂先天性的侧向⽀撑不⾜,由此很多⼚家通过各种调整和变化以加强其侧向⽀撑的能⼒。

连杆⽀柱式独⽴悬挂其实是麦弗逊式的⼀个变种,结构特性与麦弗逊是完全相同的。

这种悬挂与前⾯所说的标准多连杆最⼤的差别在于,车轮上端不再有连杆作为⽀撑,⽆法与标准多连杆式相提并论。

这种结构也⽆法实现多连杆式悬挂那么精准的定位和调校,因此它与标准多连杆式是⽆法相提并论的。

悬挂臂

悬挂臂

悬挂目录展开释义词目:悬挂拼音:xuán guà英文:hang基本解释[hang;suspend] 吊挂;挂念悬挂在一根带子上的钱包详细解释1. 见“ 悬挂”。

2. 亦作“ 悬挂”。

1.吊挂。

《·宋小官团圆破毡笠》:“黄布袋,装裹佛马楮钱之类。

烧过香后,悬挂於家中佛堂之内,甚是志诚。

” 《寄小读者》十八:“因此厅中及招待室、甬道等处,都悬挂的是海的图画。

”3. 挂念。

《古今小说·闲云庵阮三偿冤债》:“﹝张远﹞闻得阮三有病月馀,心中悬挂。

”《白雪遗音·马头调·手拉手儿》:“免的偺,思思念念常悬挂。

” 《他回来了》诗:“哥哥请假回来探亲,家里的亲人,放下了那条悬挂的心。

”康复方法之一悬挂:挂在空中身体的某一部分或全身,在悬挂的三角巾或吊带等物支持下进行身体功能锻炼。

根据不同伤患者的要求,悬空不同的角度。

由于肢体重量被完全支持,且不受摩擦阻力的影响,即可进行有针对性的肢体自由活动。

适用于瘫痪或无力肌群的功能恢复。

悬挂要有固定点,三角巾和可以调节长短的绳子。

拟活动部位的关节要垂直于固定点,使活动处于最为有利和自由的地位。

汽车名词悬挂系统是汽车的与车桥或车轮之间的一切传力连接装置的总称,其作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。

典型的悬挂系统结构由弹性元件、导向机构以及减震器等组成,个别结构则还有缓冲块、横向稳定杆等。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式,而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧,个别高级轿车则使用空气弹簧。

悬挂系统是汽车中的一个重要组成,它把车架与车轮弹性地联系起来,关系到汽车的多种使用性能。

从外表上看,轿车悬挂系统仅是由一些杆、筒以及弹簧组成,但千万不要以为它很简单,相反轿车是一个较难达到完美要求的汽车总成,这是因为悬挂系统既要满足汽车的舒适性要求,又要满足其操纵稳定性的要求,而这两方面又是互相对立的。

悬架控制臂多目标拓扑优化

悬架控制臂多目标拓扑优化

悬架控制臂多目标拓扑优化康元春;李辉;高赞【摘要】为了对悬架控制臂进行轻量化,并保证轻量化的悬架控制臂仍能满足动静态性能要求,采用了多目标拓扑优化的方法。

首先以控制臂为柔性体在Adams/Car中建立悬架刚柔耦合模型并对该模型进行多体动力学分析,从而得到悬架控制臂在制动、转向及过凸包等极限工况时的边界条件;然后采用惯性释放的方法对悬架控制臂进行有限元静力分析及模态分析,并根据结果分析其动静态性能;再运用折衷规划法对该悬架控制臂进行多目标拓扑优化,并通过正交试验的方法确定目标函数的权重。

最终得到的新控制臂模型重量比原模型降低18.1%,总体刚度及低阶频率都有提高,各极限工况应力均小于许用应力。

结果表明,轻量化的悬架控制臂满足性能要求,验证了设计的合理性。

%To lightweight the suspension control arm and ensure it to meet the dynamic and static performance re-quirements, the multi-objective topology optimization method was adopted. Firstly, Adams/Car was used to estab-lish the rigid-flexible coupling model of suspension system and to get multi-body dynamics analysis. Therefore, the extreme boundary conditions of braking, steering and the convex hull were obtained. Then inertial release was used in finite element static and modal analysis, and dynamic and static performances analyzed according to the results. Finally, compromise programming approach was used to do multi-objective topology optimization, and at the same time, the optimization goal weight was determined by orthogonal test. Compared with the original model,the weight of the new model is reduced by 18. 1%, overall stiffness and lowfrequency are increased, and static stresses in all con-dition are still met. The result indicates that the lightweighted control arm meets the performance requirements. The design of control arm is verified.【期刊名称】《解放军理工大学学报(自然科学版)》【年(卷),期】2014(000)006【总页数】5页(P571-575)【关键词】控制臂;折衷规划法;多目标拓扑优化【作者】康元春;李辉;高赞【作者单位】湖北汽车工业学院汽车动力传动与电子控制湖北省重点实验室,湖北十堰442002;湖北汽车工业学院汽车动力传动与电子控制湖北省重点实验室,湖北十堰442002;湖北汽车工业学院汽车动力传动与电子控制湖北省重点实验室,湖北十堰442002【正文语种】中文【中图分类】U463.82汽车控制臂是一个典型的运动构件,汽车行驶时,其内端始终绕着与车身连接的球铰总成摆动,在进行拓扑优化减轻重量时有其特殊性[1]。

汽车控制臂知识讲解

汽车控制臂知识讲解

汽车控制臂知识讲解汽车控制臂是汽车悬挂系统的重要组成部分,主要用于支撑车身和转向控制。

在汽车行驶过程中,控制臂承受着巨大的力和压力,因此其设计和制造质量直接影响着汽车的操控性能和安全性。

控制臂通常由金属材料制成,如钢铁或铝合金。

它是连接车轮和车身的重要连接件,通过连接车轮悬挂系统和车身底盘,使车轮能够上下运动,并且能够转向。

控制臂的设计是基于汽车悬挂系统的类型和车辆的用途而定的。

一般来说,汽车悬挂系统可以分为独立悬挂和非独立悬挂两种类型。

独立悬挂系统可以使车轮独立运动,提高车辆行驶的稳定性和舒适性。

而非独立悬挂系统则是车轮之间通过控制臂相互连接,使其协同工作,提供更好的悬挂支撑力。

控制臂的主要作用之一是支撑车身。

当汽车行驶过程中遇到凹凸不平的路面时,控制臂能够吸收和分散来自车轮的冲击力,保持车身的稳定性。

同时,控制臂还能够降低车辆的噪音和震动,提供更好的乘坐舒适性。

控制臂还承担着转向控制的重要任务。

通过控制臂的连接和转动,驾驶员可以实现对车轮的转向控制。

控制臂的设计和制造质量直接影响着汽车的转向灵活性和稳定性。

因此,在设计和制造控制臂时,需要考虑到车辆的操控需求和行驶安全性。

为了提高汽车的操控性能和安全性,控制臂通常采用双臂结构。

双臂结构能够提供更好的支撑力和刚性,增强车轮的悬挂稳定性。

此外,双臂结构还能够降低车轮的滚动摩擦,减少车辆在转弯时的侧滑和翻滚风险。

控制臂的设计和制造需要考虑到多个因素,如材料的选择、结构的设计和制造工艺等。

材料的选择应考虑到强度、刚度和耐腐蚀性等因素,以确保控制臂能够承受来自车轮和道路的各种力和压力。

结构的设计应根据车辆的悬挂系统和转向需求进行优化,以提供最佳的操控性能和安全性。

制造工艺的选择和控制则直接影响着控制臂的质量和可靠性。

汽车控制臂是汽车悬挂系统的重要组成部分,对汽车的操控性能和安全性起着关键作用。

其设计和制造需要考虑到多个因素,如材料的选择、结构的设计和制造工艺等。

汽车悬架控制臂的开发

汽车悬架控制臂的开发

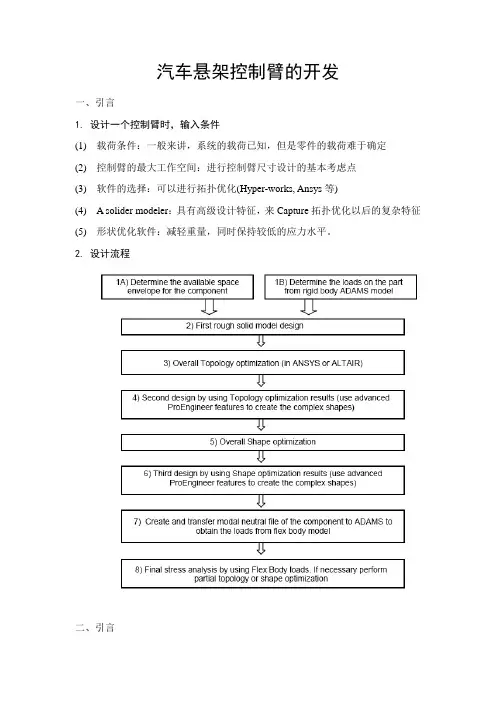

汽车悬架控制臂的开发一、引言1. 设计一个控制臂时,输入条件(1) 载荷条件:一般来讲,系统的载荷已知,但是零件的载荷难于确定(2) 控制臂的最大工作空间:进行控制臂尺寸设计的基本考虑点(3) 软件的选择:可以进行拓扑优化(Hyper-works, Ansys等)(4) A solider modeler:具有高级设计特征,来Capture拓扑优化以后的复杂特征(5) 形状优化软件:减轻重量,同时保持较低的应力水平。

2. 设计流程二、引言对各个步骤的详细解释Step 1A:确定控制臂的设计空间重要性:设计空间的大小与优化结果有关过小:优化的结果只是最优解的一个子集扩大:在一些载荷工况下面,这个部件可能和其它的部件重合。

方法:利用Pro/E 的Behavioral modeling (BMX) 确定设计空间Step 1B: 确定控制臂的载荷利用ADAMS建立悬架的模型,汽车在不同的行驶工况下。

作用在轮胎上的力已知,控制臂和车身或者转向臂的连接点已知。

由此可以确定作用在控制臂上的力。

(仅仅用于初始计算,由于控制臂的形状为初步的)Step 2 初步设计控制臂过重,利用了最大的设计空间,但是连接点的设计要准确。

Step 3: 拓扑优化目标:刚度最大,一阶固有频率最大等等。

约束:重量最轻,减小最大应力等等。

软件:Optistruc、Ansys等Step 4: 利用拓扑优化的结果进行二次设计(1) 考虑制造过程:锻造、铸造还是机加工。

(2) 在进行新的建模时,如何利用拓扑优化的结果Step 5 形状优化(Overall shape optimization)在进行拓扑优化时,没有加应力约束,此时需要进行形状优化。

Step 6:利用形状优化的结果进行第三次设计12% 的weight reduction; 13% stress reduction。

Step 7:考虑控制臂的柔性,确定作用在控制臂上的载荷控制臂的柔性可以改变作用在上面的载荷。

汽车悬架6082铝合金控制臂成形工艺

汽车悬架6082铝合金控制臂成形工艺

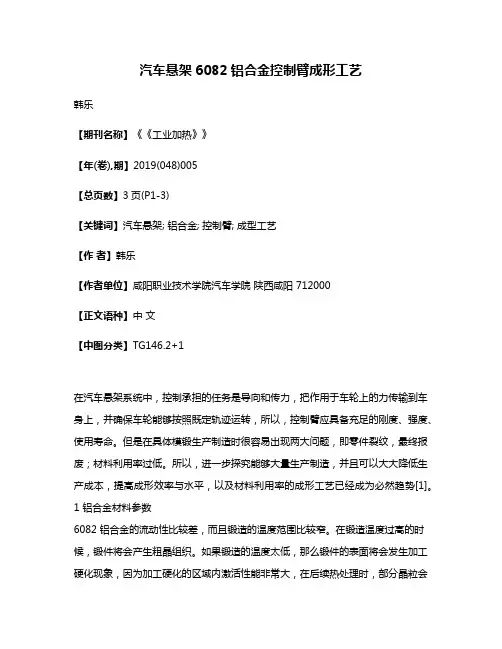

汽车悬架6082铝合金控制臂成形工艺韩乐【期刊名称】《《工业加热》》【年(卷),期】2019(048)005【总页数】3页(P1-3)【关键词】汽车悬架; 铝合金; 控制臂; 成型工艺【作者】韩乐【作者单位】咸阳职业技术学院汽车学院陕西咸阳 712000【正文语种】中文【中图分类】TG146.2+1在汽车悬架系统中,控制承担的任务是导向和传力,把作用于车轮上的力传输到车身上,并确保车轮能够按照既定轨迹运转,所以,控制臂应具备充足的刚度、强度、使用寿命。

但是在具体模锻生产制造时很容易出现两大问题,即零件裂纹,最终报废;材料利用率过低。

所以,进一步探究能够大量生产制造,并且可以大大降低生产成本,提高成形效率与水平,以及材料利用率的成形工艺已经成为必然趋势[1]。

1 铝合金材料参数6082 铝合金的流动性比较差,而且锻造的温度范围比较窄。

在锻造温度过高的时候,锻件将会产生粗晶组织。

如果锻造的温度太低,那么锻件的表面将会发生加工硬化现象,因为加工硬化的区域内激活性能非常大,在后续热处理时,部分晶粒会出现快速增长,然后演变成粗晶,从而使得锻件性能大大下降。

铝合金主要元素是Mg 与Si,以Mg2Si 为主要的强化相轻质合金[2]。

通过挤压工艺能够获取铝棒处于常温状态的力学性能指标,具体如表1所示。

表1 6082铝合金常温状态的力学性能指标抗拉强度Rm/MPa屈服强度ReL/MPa 伸长率A/%数值350 320 9~122 控制臂锻造有限元模拟6082 铝合金控制臂锻造成型是三维非稳态大塑性变形过程,主要包含材料、几何非线性与边界接触条件非线性,弹性变形可以忽略,所以,锻造成型过程模拟会选用刚塑性模型。

在金属塑性成形时,材料塑性变形的物理过程十分繁杂,为了便于进一步计算,将变形的部分过程进行理想化,有助于后续数学处理。

控制臂基本形状为长条形,各个部分的金属体积分布并不均匀。

所以,可以通过辊锻制坯、弯曲预锻、终锻模锻成型等环节加以完成。

双叉臂悬架设计

双叉臂悬架设计

双叉臂悬架设计双叉臂悬架设计是汽车工程中的重要部分。

它是一种独特的悬架系统,通过使用双叉形状的臂杆来连接车轮与车身。

这种设计可以提供更好的悬架几何特性和悬挂性能,对汽车的操控、乘坐舒适性以及行驶稳定性等方面具有重要意义。

双叉臂悬架设计在汽车工程领域中扮演着重要的角色。

通过合理的悬架几何布置和悬挂元件的选择,双叉臂悬架可以在车辆行驶过程中保持良好的稳定性和控制性能。

它能够有效减少车辆在弯道行驶时的侧倾,提高车辆的操控性能。

此外,双叉臂悬架设计还可以提供更好的乘坐舒适性。

通过合理的几何布置和悬挂元件的优化设计,双叉臂悬架可以有效减震并降低车辆通过凹凸路面时的颠簸感。

这将为乘客提供更加平稳和舒适的乘坐体验。

总之,双叉臂悬架设计在汽车工程中具有重要性。

它的良好悬挂性能和舒适性能对提高车辆的操控性能和乘坐舒适性都起到至关重要的作用。

因此,深入研究和设计双叉臂悬架是汽车工程领域的一个重要课题。

双叉臂悬架是一种常见的汽车悬挂系统,其工作原理如下:双叉臂悬架由两个控制臂组成,每个控制臂有一个连接到车身的环状接头和一个连接到车轮的球形接头。

这种设计允许控制臂在垂直方向上移动,从而适应不同的路面条件和车辆动态。

当车辆行驶时,悬挂系统中的阻尼器和弹簧提供支撑和减震的功能。

双叉臂悬挂通过控制臂的位置和角度来调节车轮的运动,以减少车身的摇摆和提供更平稳的驾驶体验。

双叉臂悬挂的优势在于其良好的悬挂性能和稳定性。

由于可以独立控制车辆的减震和支撑系统,双叉臂悬挂能够提供更好的操控性和驾驶舒适性,尤其在高速行驶和急转弯等情况下。

双叉臂悬挂还具有较高的可调整性和可靠性,可以根据不同的车辆需求和驾驶条件进行调节和优化。

因此,双叉臂悬挂是许多汽车制造商首选的悬挂系统之一。

以上是双叉臂悬架设计的工作原理及其优势的解释。

本文将讨论影响双叉臂悬架设计的关键要素,如悬架材料、几何构造等。

悬架材料:选择合适的悬架材料对双叉臂悬架设计至关重要。

常见的悬架材料包括钢铁、铝合金等。

麦弗逊悬架的下控制臂在汽车行驶过程中主要承受加速制动过坎时

麦弗逊悬架的下控制臂在汽车行驶过程中主要承受加速制动过坎时

Advanced Design Group
Adams悬架模型: 1.确定连接关系 2.建立转向系统模型 3.轮胎模型的选用 4.弹簧等特性参数的确定
输入:轮胎的极限工况 载荷 输出:控制臂连接副处 的载荷
Advanced Design Group
控制臂介绍
载荷确定
HyperMesh学习 后续工作展望
汽车控制臂概述
范凯杰 2014.11.10
Advanced Design Group
1
控制臂介绍
载荷确定
HyperMesh学习 后续工作展望
Advanced Design Group
悬架系统:汽车 车架与车桥或车轮 之间的一切传力连 接装置的总称。
功用:把路面 作用于车轮上的垂 直反力、纵向反力 和侧向反力以及这 些反力所造成的力 矩传递到车架上, 以保证汽车的正常 行驶。
Advanced Design Group
Advanced Design Group
Advanced Design Group
Advanced Design Group
Advanced Design Group
Advanced Design Group
结构可靠性优化设计:
目标函数:轻量化; 约束条件:与结构失效模式 相关联的可靠性要求(刚度、 强度、固有频率等); 设计变量:与刚度等有关的 变量,如单元位移等。
Advanced Design Group
麦弗逊悬架的下控制臂在汽车行驶过程中主要承受 加速、制动、过坎时纵向力、转向时侧向力。 典型极限工况: 1.最大减速度前进制动工况 2.最大减速度倒车制动工况 3.最大加速度驱动工况 4.最大侧向加速度转向工况 5.双侧轮下凹坑工况 6.双侧轮上凸包工况 7.对角离地工况 8.特殊横向载荷工况

基于OptiStruct汽车控制臂的拓扑优化设计

基于OptiStruct汽车控制臂的拓扑优化设计

基于OptiStruct汽车控制臂的拓扑优化设计金莹莹(观致汽车有限公司,上海200126)摘要:文中基于OptiStruct软件对某项目汽车控制臂进行了拓扑优化设计,并分别对比了三个载荷工况下,控制臂优化前和优化后的应力和位移。

结果表明,拓扑优化后的控制臂的应力在3个工况下都略有增大,但应力值远远小于铸钢材料的屈服极限(650MPa);拓扑优化后的控制臂的位移在3个工况下都略有增大,但均小于1mm。

这说明,通过OptiStruct软件进行的拓扑优化设计满足结构的强度要求。

同时,控制臂结构的重量减轻了35%,实现了轻量化的性能需求,这对汽车零部件产品的设计具有一定的参考意义。

关键词:拓扑优化;OptiStruct;控制臂;强度;减重中图分类号:U463.33文献标志码:A文章编号:1002-2333(2018)02-0082-03 Topology Optimization Design for Vehicle Control Arm Based on OptiStructJIN Yingying(Qoros Automotive Co.,Ltd.,Shanghai200126,China)Abstract:This paper carries out topology optimization of the vehicle control arm based on the OptiStruct software.The results show that the stress of the control arm after topology optimization is slightly increased under three operation conditions,but the stress value is much smaller than the yield limit(650MPa)of the cast steel material.The displacements of the control arm after topology optimization under normal conditions are slightly increased,but are less than1mm.This shows that the topology optimization design using OptiStruct software can meet the strength requirements of the structure.At the same time,the weight of the control arm structure is reduced by35%,which achieves the requirement of lightweight performance.Keywords:topology optimization;OptiStruct;control arm;strength;weight reduction0引言随着汽车工业的快速发展和日益突出的能源问题,汽车轻量化越来越被人们广泛重视,因此对机械结构和零部件进行优化设计具有重要意义[1]。

汽车悬架控制臂

汽车悬架控制臂

汽车悬架控‎制臂悬架系统是‎现代汽车上的重要总‎成,对汽车的行‎驶平顺性和‎操纵稳定性‎有很大的影‎响。

控制臂( C o n t r o l a r l T l ,也称摆臂) 作为汽车悬‎架系统的导‎向和传力元‎件,将作用在车‎轮上的各种‎力传递给车‎身,同时保证车‎轮按一定轨‎迹运动。

控制臂分别‎通过球铰或‎者衬套把车‎轮和车身弹‎性地连接在‎一起。

控制臂( 包括与之相‎连的衬套及‎球头)应有足够的‎刚度、强度和使用‎寿命。

汽车摆臂分‎为前摆臂和‎下摆臂,前摆臂是悬‎架的向导和‎支撑,其变形影响‎车轮的定位‎,降低行车稳‎定性;而下摆臂主‎要作用是用‎来支撑车身‎,减震器并且‎缓冲行驶中‎的震动。

减速器对下‎悬挂臂能起‎到好的辅助‎作用,它与减震器‎和弹簧的默‎契配合才能‎构成一套出‎色的悬挂系‎统(总成)。

A.控制臂球铰‎总成结构先介绍两种‎常见结构形‎式的控制臂‎球铰总成。

图1中球销‎6装在球碗2‎内,球碗2 为聚乙烯材‎料制成,避免了球销‎6直接与球座‎1接触。

防尘罩4 上端通过卡‎环5装在球销6‎上,下端通过卡‎环3装在球座1‎上,防尘罩4 通常为橡胶‎材料或者聚‎乙烯材料。

图2 中的球座2‎底部为开放‎式,利用铝制挡‎板1锁止球销8‎,和球碗7脱‎出。

球铰总成通‎常通过球座‎与控制臂臂‎体装配,装配方式为‎球座与控制‎臂臂体锻为‎一体,嵌入、焊接、铆接或者螺‎栓联接。

B.汽车控制臂‎的结构:1.横向稳定杆‎连杆2.横拉杆3.纵拉杆4.单控制臂5.叉( V)形臂 6.三角臂1.横向稳定杆‎连杆在悬架安装‎时,稳定杆连杆‎一端通过橡‎胶衬套或球‎铰与横向稳‎定杆连接,另一端通过‎橡胶衬套或‎球铰与控制‎臂或筒式减‎振器连接,横向稳定杆连‎杆在悬架中‎对称使用,起提高操纵‎稳定性的作‎用。

两种横向稳‎定杆连杆的‎结构图,如图3 、图4所示。

图3 为双衬套稳定杆‎。

臂体2 为锻铝件,橡胶衬套1‎,3与臂体2‎装配时为紧‎配合,因此,橡胶衬套1‎,3与臂体2‎无相对运动‎,图4为双球‎铰稳定杆,臂体2为钢‎制拉杆,球铰总成1‎,3的轴线与‎臂体2的相‎对位置根据‎需求可以设‎计为0°,90°,180°。

汽车悬架英语

汽车悬架英语

悬架系 suspension system悬架 suspension类型 type非独立悬架 rigid axle suspension独立悬架 independent suspension平衡悬架 equalizing type of suspension 组合式悬架 combination suspension可变刚度悬架 variable rate suspension 纵置板簧式 parallel leaf spring type上置板簧式 over slung type下置板簧式 under slung type双横臂式 double with-bone arm type横置板簧式 transversal leaf spring type 双纵臂式 double trailing arm type单横臂式 single transverse arm type双横臂式 double -wishbone type单横臂式 singe trailing arm type双纵臂式 double-trailing arm type单斜臂式 single oblique arm type四连杆式 four link type扭矩套管式 torque tube drive type第迪安式 De Dion type烛式 sliding pillar type麦弗逊式 MacPherson type金属弹簧式 metal spring type空气弹簧式 air spring type油气弹簧式 hydro-pneumatic spring type 橡胶液体弹簧式 hydro-rubber spring type 橡胶弹簧式 rubber spring type液体弹簧式 hydraulic spring type三点悬架 three-point suspension四点悬架 four-point suspension部件 assembly and parts悬架臂 suspension arm上悬架臂 upper suspension arm控制臂 control arm上控制臂 upper control arm下控制臂 lower control arm纵臂 trailing arm横臂 transverse arm斜臂 oblique arm支撑梁 support beam横向推力杆 lateral rod纵向推力杆 longitudinal rod拉杆 tension rod压杆 strut bar支撑杆 strut bar扭矩套管 torque tube变截面弹簧 tapered spring钢板弹簧 leaf spring(laminated spring)副钢板弹簧 auxiliary spring非对称钢板弹簧 unsymmetrical leaf spring单片式钢板弹簧 single leaf spring多片式钢板弹簧 muotileaved spring纵向钢板弹簧 longitudinal leaf spring螺旋弹簧 coil spring (helicalspring)空气弹簧 air spring囊式空气弹簧 bellow type air spring膜式空气弹簧 diaphragm typeair spring橡胶弹簧 rubber spring type液体弹簧 hydraulic spring油气弹簧 hydro-pneumatic spring type单气室油气弹簧 single chamber hydragas spring双气室油气弹簧 double chamber hydragas spring液体弹簧 hydraulic spring底盘弹簧 chassis spring四分之一椭圆形弹簧 quarter elliptic spring半椭圆形弹簧 half-elliptic spring(semi-elliptic spring) 四分之三椭圆形弹簧 three quarter elliptic spring全椭圆形弹簧 full elliptic spring悬臂弹簧 cantilever spring簧上质量 sprung weight簧下质量 unsprung weight垫上弹簧载荷量 spring capacity at pad地面弹簧载荷量 spring capacity at ground弹簧静挠度 spring static deflection弹簧跳动间隙 bump clearance of spring弹簧中心距 distance between spring centers减振器 shock absorber筒式减振器 telescopic shock absorber油压缓冲器 hydraulic buffer负荷调平式减振器 load -levelling shock absorber液压减振器 dydraulic shock absorber可调减振器 adjustable shock absorber摇臂式减振器 lever type shock absorber磨擦式减振器 frictional shock absorber充气减振器 gas-filled shock absorber动力减振器 dynamic shock absorber减振器卸荷阀 shock absorber relief valve减振器进油阀 shock absorber intake valve减振器示功图 damper indicator diagram减振器液 damper fluid横向稳定器 stabilizer anti-roll bar滑动座 sliding seat滑板 sliding plate弹簧架 spring bracket弹簧主片 spring leaf钢板弹簧吊耳 leaf spring shackle钢板弹簧衬套 leaf spring bushing钢板弹簧销 leaf spring pin弹簧卷耳 spring eyeU型螺栓 U bolt钢板弹簧中心螺栓 leaf spring center bolt橡胶衬套 rubber bushing缓冲块 buffer stopper限位块 limiting stopper平衡轴 trunnion shaft平衡轴支座 trunnion base臂轴 arm shaft平横臂 equalizer螺纹衬套 screw bushing(车身)高度阀 levelling valve车架 auxiliary tank整体车架 unitized frame上弯式梁架 upswept frame (kick up frame)短型车架 stub frame发动机支架 engine mounting半径杆 radius rod平衡杆 stabilizer bar制动反应杆 brake reaction rod分开式车身和车架 separated body and frame上海大众:帕萨特领驭悬架:前:四连杆独立式/ 后:纵向摆臂式制动:前通风盘式/后实心盘式,带前轮刹车片磨损过度报警装置,带贯通式双膜片(8+9英寸)真空刹车助力器东风雪铁龙:富康悬架:前:麦克弗逊独立式/后:连杆式独立悬架制动:前盘后鼓一汽大众:捷达悬架:前:麦克弗逊式单横臂/后:纵向拖臂式单纵臂制动:前盘后鼓海南马自达:福美来323悬架:前:麦克弗逊式独立悬架/后:TTL双天梯多连杆式独立悬架制动:通风盘/盘式北京现代:伊兰特悬架:前:麦克弗逊式/后:复合扭转梁式制动:前后盘式上汽通用:凯越悬架:Twin-Link四轮独立式悬架制动:前后轮盘式制动,四轮ABS+EBD东风:皮卡EQ1021H15Q悬架:前:双横臂式扭杆弹簧独立悬架/后:钢板弹簧制动:MABS防抱死装置、液压制动系统,管路采用H型布置厦门金龙:金凤凰悬架:6气囊悬架制动:鼓式双回路气制动储能弹簧驻车制动昌河铃木:昌铃王悬架:前:独立麦克佛逊式/后:非独立单纵摆臂式制动:前盘后鼓江铃汽车:陆风悬架:前:不等长双横臂扭杆弹簧独立悬架/后:纵置变截面少片簧制动:液压双管路,真空助力,前盘后鼓式制动器,带制动力比例阀独立悬架的左右车轮不是用整体车桥相连接,而是通过悬架分别与车架(或车身)相连,每侧车轮可独立下下运动。

控制臂的工作原理

控制臂的工作原理

控制臂的工作原理
控制臂(Control Arm)是一种用于汽车悬挂系统中的零部件,
放置在车轮和车身之间。

它通过连接车架和车轮的球头和轴承,使车
辆得以保持稳定衔接。

控制臂能够保证车辆行驶时的平稳性和稳定性,同时也能够分散不同路面所带来的冲击力,避免出现过度震动和轮胎
磨损。

控制臂的工作原理基于根据车辆的重心和动力传递的梁式结构原理。

当车辆通过悬挂系统行驶时,控制臂通过与车轮的连接,将车轮
的垂直运动转化为控制臂的水平运动。

这种水平运动在控制臂的连接
点处被传递到车架和悬挂系统中,从而平稳地分散到车辆其他部分。

除此之外,控制臂还通过降低车身的滚动和倾斜来增强车辆的稳
定性和安全性。

它能够保证轮胎与路面保持最佳接触,提高车辆的操
控性能和制动性能。

因此,在车辆的性能和车辆乘坐舒适度方面,控
制臂起着至关重要的作用。

基于Optistruct的某汽车悬架上控制臂的尺寸优化设计

基于Optistruct的某汽车悬架上控制臂的尺寸优化设计

优化设计有三要素 , 即设计变量 , 目标 函数 F ( X) , 约束 函数 ( ) 和 ( ) 。设计 变量是优 化设计 要优选 的量 , 表示 为 X= , …, x o ] ; 目标 函数 是优化 设计好 坏 的一 个衡 量指 标 , 记为 F ( X) = F ( …, ‰) ; 约束 函
s i g n e d wi t h d o u b l e o p t i mi z a t i o n . Un d e r t h e c o n d i t i o n o f e n s u r i n g t h e s t r u c t u r a l s t r e n g t h a n d e nv e l o p i n g s p a c e t o me e t t h e r e q u i r e me n t s , i t s t h i c k n e s s i s r e d u c e d f r o m 8 h i m t o 3 mm , t h e l i g h t we i g h t o f t h e c o n t r o l a r m i s r e a l i z e d . Th e s i z e

第2 期






BUS & C0A CH TECHN0 L0 GY AND RES EARCH
基于 Op t i s t r u c t 的某汽车悬架上控制臂的尺寸优化设计
廖 美颖 ,谷玉川 ,王更胜
( 广 州 汽车 集 团股份 有 限公 司 汽 车工 程研 究 院 ,广 州 5 1 0 6 4 0 )
在设 计汽车后悬架 上控制臂时 ,需要兼顾 强度 、 刚

控制臂的受力分析与改进

控制臂的受力分析与改进
收稿 日期 :2 0 1 6 0 7 — 1 3 ;修 订 日期 :2 0 1 7 0 1 — 1 0
中 间 孔
MP a ,峰 值 位 移 减 少 0 . 0 1 5 2 5 7 mm,进 一 步保 障 了悬 架 系 统 的 安 全 性 , 为 悬 架 控 制 臂 的 结 构 改 进 提 供 了一
定 的 参考 依 据 。
关 键 词 : 电 动 汽 车 ;控 制 臂 ;有 限元 ; 刚度 ;强 度
控 制 臂 的受力 分析 与改进
薛建 奇 ,王 宝 中
( 华北理X - 大 学 机 械 工 程 学 院 ,河 北 唐 山 0 6 3 0 0 9 )
摘 要 :为 了提 高 悬 架 系 统 的综 合 性 能 ,对 自主 研 发 的 电动 汽 车 悬 架 控 制 臂 进 行 了分 析 与 改 进 。 首先 ,建 立 控 制 臂 的 三维 模 型 并 通 过 AD AMS提 取 控 制 臂 3个 铰 接 点 的受 力 作 为 边 界 条 件 ,并 利 用 A NS Y S对 控 制 臂 进 行 了有 限元 分 析 ,得 到 了其 变 形 和 应 力 云 图 ;其 次 , 改进 现 有 控 制 臂 的 几 何 形 状 以减 小 控 制 臂 的 峰值 应 力 和 峰 值 位 移 ; 最后 ,对 改进 前 后 的 控 制 臂 进 行 了对 比 分 析 。结 果 表 明 , 改 进 后 的 控 制 臂 峰 值 应 力 减 少 6 . 2 0 9
第 2期 ( 总第 2 0 1 期)
2 0 1 7年 4 月
机 械 工 程 与 自 动 化
M ECHANI CAl ENGI NEERI NG & AUTOM ATI ON
No. 2
Ap r .

基于ABAQUS的某汽车悬架控制臂仿真模态分析

基于ABAQUS的某汽车悬架控制臂仿真模态分析

Vo 1 . 3 6 No . 6
De c . 201 3
基于A B A QU S的某汽车悬架控 制臂仿真模态分析
石 广 丰 , 高韬 ,宋林 森 ,史 国权
( 长春理工大学 摘 机 电工程学院 ,长春 1 3 0 0 2 2 )
要 :振动是 汽车零部件 中不可避免 的问题 之一 ,严重 时会 导致 零部件的早期 失效 ,影响汽 车工作 性能 。利 用C ATI A
t h e C o n t r o l A r m B a s e d O n A B AO  ̄ S
SHI Gu a n g f e n g, GAO Ta o, S ONG Li n s e n, SHI Gu o q u a n
( S c h o o l o f Me c h a t r o n i c l a E n g i n e e r i n g ,C h a n g c h u n Un i v e r s i t y o f S c i e n c e a n d Te c h n o l o g y ,C h ng a c h u n 1 3 0 0 2 2 )
Ab s t r a c t : On e o f t h e i n e v i t a b l e p r o b l e ms i n t h e a u t o p a r t s i S v i b r a t i o n. wh i c h c a n l e a d t o e a r l y f a i l u r e o f a u t o p a r t s
mo d e d i a g r a m o f t h e c o n t r o l a r m’ S s t uc r t u r e i S a na l y z e d a n d t h e we a k n e s s o f t h e i n i t i a l c o n t r o l a l T n wa s f o u n d . Th e n t h e b o d y s u r f a c e t h i c k n e s s i n t h e b o l t h o l e a nd t h e b u s h i n g i n he t a l T l l s i d e o f he t b o d y a r e i n c r e a s e d .Ri b s re a p u t o n

汽车悬架及其减震件应用_唐叶辉

汽车悬架及其减震件应用_唐叶辉

汽车悬架及其减震件应用主讲人:唐叶辉一、底盘减震件名称及分类 二、各类底盘及减震件简介 三、底盘减震件详解一、底盘减震件名称及分类一、底盘减震件名称及分类一、底盘减震件名称及分类底盘减震件—分类一、 副车架衬套、车身衬套(悬置) 二、 控制臂、扭转梁、拉杆、摆臂衬套 三、 悬架衬套、Top Mount 四、稳定杆衬套 五、排气管吊耳一、底盘减震件名称及分类FA Bushings Topmount Hydro-Bushing Subframe Anti-Roll-Bar Hydro-SubframeMulti link BushingsTie-Blade Twist-Beam一、底盘减震件名称及分类Conv. Bush FAConv. Bush RAHydrobushSubframe M. Conv.Top Mount FAAnti Roll Bar BushDual Rubber BushSubframe M. Hydr.Top Mount RAAnti Roll Bar LinkBootsRubber Jounce Bu.Spring Seat Isolat.Steering Sys. Bush二、各类底盘及减震件详解二、各类底盘及减震件简介Arcitecture MC Pherson front suspension二、各类底盘及减震件简介Arcitecture MC Pherson front suspension麦弗逊式悬挂是当今世界用的最广泛的轿车前悬挂之一。

麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组 成,绝大部分车型还会加上横向稳定杆。

主要结构简单的来说就是螺旋弹簧套在减震器上组成,减震器可以避免螺 旋弹簧受力时向前、后、左、右偏移的现象,限制弹簧只能作上下方向的振动,并可以用减震器的行程长短及松紧 ,来设定悬挂的软硬及性能。

麦弗逊式悬挂结构简单所以它轻量、响应速度快。

并且在一个下摇臂和支柱的几何结构下能自动调整车轮外倾 角,让其能在过弯时自适应路面,让轮胎的接地面积最大化,虽然麦弗逊式悬架并不是技术含量很高的悬架结构, 但麦弗逊式悬挂在行车舒适性上的表现还是令人满意,不过由于其构造为直筒式,对左右方向的冲击缺乏阻挡力, 抗刹车点头作用较差,悬挂刚度较弱,稳定性差,转弯侧倾明显。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

汽车悬架控制臂悬架系统是现代汽车上的重要总成,对汽车的行驶平顺性和操纵稳定性有很大的影响。

控制臂( C o n t r o l a r l T l ,也称摆臂) 作为汽车悬架系统的导向和传力元件,将作用在车轮上的各种力传递给车身,同时保证车轮按一定轨迹运动。

控制臂分别通过球铰或者衬套把车轮和车身弹性地连接在一起。

控制臂( 包括与之相连的衬套及球头)应有足够的刚度、强度和使用寿命。

汽车摆臂分为前摆臂和下摆臂,前摆臂是悬架的向导和支撑,其变形影响车轮的定位,降低行车稳定性;而下摆臂主要作用是用来支撑车身,减震器并且缓冲行驶中的震动。

减速器对下悬挂臂能起到好的辅助作用,它与减震器和弹簧的默契配合才能构成一套出色的悬挂系统(总成)。

A.控制臂球铰总成结构先介绍两种常见结构形式的控制臂球铰总成。

图1中球销6 装在球碗2 内,球碗2 为聚乙烯材料制成,避免了球销6 直接与球座1 接触。

防尘罩4 上端通过卡环5 装在球销6上,下端通过卡环3 装在球座1 上,防尘罩4 通常为橡胶材料或者聚乙烯材料。

图2 中的球座2 底部为开放式,利用铝制挡板1 锁止球销8 ,和球碗7脱出。

球铰总成通常通过球座与控制臂臂体装配,装配方式为球座与控制臂臂体锻为一体,嵌入、焊接、铆接或者螺栓联接。

B.汽车控制臂的结构:1.横向稳定杆连杆2.横拉杆3.纵拉杆4.单控制臂 5.叉( V)形臂 6.三角臂1.横向稳定杆连杆在悬架安装时,稳定杆连杆一端通过橡胶衬套或球铰与横向稳定杆连接,另一端通过橡胶衬套或球铰与控制臂或筒式减振器连接,横向稳定杆连杆在悬架中对称使用,起提高操纵稳定性的作用。

两种横向稳定杆连杆的结构图,如图3 、图4所示。

图3 为双衬套稳定杆。

臂体2 为锻铝件,橡胶衬套1,3与臂体2装配时为紧配合,因此,橡胶衬套1,3与臂体2无相对运动,图4为双球铰稳定杆,臂体2为钢制拉杆,球铰总成1,3的轴线与臂体2的相对位置根据需求可以设计为0°,90°,180°。

球铰总成1,3与臂体2焊接在一起。

2 .横拉杆在悬架安装时,横拉杆一端的橡胶衬套与副车架或车身连接,另一端的橡胶衬套与轮毂连接。

此类控制臂多应用于汽车的多连杆悬架和转向系统的横拉杆,主要承受横向载荷,同时对车轮运动导向。

两种横向拉杆的结构图如图5、图6 所示。

图5为不可调横向拉杆,臂体2 为钢制拉杆,橡胶衬套1 ,3, 外管与臂体2 焊接在一起。

图6 为可调横向拉杆,臂体由钢制螺纹拉杆2 、4 和螺纹导套3 组成,可以通过调节螺纹拉杆2,4 和螺纹导套3 的相对位置得到不同长度的拉杆。

3.纵拉杆纵拉杆多用于拖拽臂式悬架,传递牵引力和制动力。

图7 为纵向拉杆的结构图。

臂体2 由钢材冲压成形。

橡胶衬套1 、3 、4 外管与臂体2 焊接在一起。

橡胶衬套1 安装在车身中部的受力部位,橡胶衬套4与轮毂连接,橡胶衬套3 安装在减振器的下端,起支承和减振的作用。

4.单控制臂此类控制臂多用于多连杆悬架,两个单控制臂配合使用,可以传递来自车轮的横向和纵向载荷。

图8 为一种结构型式上悬控制臂的结构图。

臂体2 为锻铝件。

橡胶衬套1 与臂体2 装配时为紧配合,因此,橡胶衬套1 和臂体2 之间无相对运动。

球铰总成3 为球座嵌铝板式,球座与臂体2 的装配方式为嵌入式。

在悬架安装中,橡胶衬套1与副车架或车身连接,球铰总成3与轮毂连接。

橡胶衬套1 也可以为液压衬套。

图9 为另外一种结构形式的单控制臂,也称为支承臂。

臂体 2 为锻铝件,橡胶衬套1 、4 与臂体2 装配时为紧配合,因此,橡胶衬套 1 、4 和臂体2 无相对运动。

球铰总成5 的球座与臂体2 锻为一体。

在悬架安装中,橡胶衬套1 与副车架或车身连接,球铰总成5 与轮毂连接,臂体2 上的安装孔3 用以安装稳定杆,橡胶衬套4 与筒式减振器下端连接。

5. 叉( V)形臂图10、图11为两种叉( V)形臂的结构图。

此类控制臂多用于双横臂独立悬架的上下臂或麦弗逊悬架的下臂,臂体的叉( V)形结构主要传递横向载荷。

在悬架安装时,图1 0 、图11示的叉( V)形臂的橡胶衬套与副车架或车身连接,球铰总成与轮毂连接。

图10中,臂体3为钣金冲压件焊接成形。

橡胶衬套1,2 与臂体3装配时为紧配合,因此,橡胶衬套1,2 与臂体3之间无相对运动。

球铰总成4 与臂体2 铆接在一起。

图11中,臂体2为锻铝件。

橡胶衬套1,5 与臂体2装配为紧配合,因此,橡胶衬套1,5和臂体2 之间无相对运动。

球铰总成3 为球座嵌挡板式,球座与臂体2 装配方式为嵌入式。

对图1 1 所示叉形臂的结构,臂体2在锻造成形时,由于T形区金属流动比较大,锻造工艺要求较高。

6. 三角臂此类控制臂多用于前悬麦弗逊悬架的下臂,用来传递横向和纵向的载荷,控制车轮与车身的相对运动。

图1 2 、图1 3 为两种三角臂的结构图。

图1 2 为双衬套、单球铰三角臂,臂体2 为钣金冲压件焊接成形。

橡胶衬套1 、4 与臂体2 装配为紧配合,因此,橡胶衬套1 ,4 与臂体2 之间无相对运动。

球铰总成3为球座嵌挡板式,与臂体2 装配方式为铆接。

图1 3 为单衬套、双球铰三角臂,臂体2 为锻铝件。

橡胶衬套4 内管与臂体2 装配时为紧配合,因此,橡胶衬套4 与臂体2 之间无相对运动。

球铰总成1 为球座嵌挡板式,球座与臂体装配方式为嵌入式;球铰总成3 为球座无挡板式,球座与臂体2 锻造为一体。

悬架安装时,图1 2 中橡胶衬套1 、4 与副车架或车身连接,球铰总成1 与轮毂连接;图1 3 中球铰总成1 和橡胶衬套4 与副车架或车身相连,球铰总成3 与轮毂相连。

橡胶衬套1 的动态特性主要由汽车的操纵稳定性要求确定,橡胶衬套4 的动态特性主要由汽车的平顺性要求确定。

C.汽车的悬挂系统1.汽车悬挂系统:汽车悬挂系统就是指由车身与轮胎间的弹簧和避震器组成整个支持系统。

悬挂系统应有的功能是支持车身,改善乘坐的感觉,不同的悬挂设置会使驾驶者有不同的驾驶感受。

外表看似简单的悬挂系统综合多种作用力,决定着轿车的稳定性、舒适性和安全性,是现代轿车十分关键的部件之一。

悬挂系统是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,其作用是传递作用在车轮和车架之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,并衰减由此引起的震动,以保证汽车能平顺地行驶。

典型的悬挂系统结构由弹性元件、导向机构以及减震器等组成,个别结构则还有缓冲块、横向稳定杆等。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式,而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧,个别高级轿车则使用空气弹簧。

悬挂系统是汽车中的一个重要总成,它把车架与车轮弹性地联系起来,关系到汽车的多种使用性能。

从外表上看,轿车悬挂系统仅是由一些杆、筒以及弹簧组成,但千万不要以为它很简单,相反轿车悬架是一个较难达到完美要求的汽车总成,这是因为悬挂系统既要满足汽车的舒适性要求,又要满足其操纵稳定性的要求,而这两方面又是互相对立的。

比如,为了取得良好的舒适性,需要大大缓冲汽车的震动,这样弹簧就要设计得软些,但弹簧软了却容易使汽车发生刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向,不利于汽车的转向,容易导致汽车操纵不稳定等。

2.汽车悬挂系统的分类非独立悬挂系统和独立悬挂系统3.非独立悬挂系统非独立悬挂系统的结构特点是两侧车轮由一根整体式车架相连,车轮连同车桥一起通过弹性悬挂系统悬挂在车架或车身的下面。

非独立悬挂系统具有结构简单、成本低、强度高、保养容易、行车中前轮定位变化小的优点,但由于其舒适性及操纵稳定性都较差,在现代轿车中基本上已不再使用,多用在货车和大客车上。

4.独立悬挂系统独立悬挂系统是每一侧的车轮都是单独地通过弹性悬挂系统悬挂在车架或车身下面的。

其优点是:质独立悬挂系统量轻,减少了车身受到的冲击,并提高了车轮的地面附着力;可用刚度小的较软弹簧,改善汽车的舒适性;可以使发动机位置降低,汽车重心也得到降低,从而提高汽车的行驶稳定性;左右车轮单独跳动,互不相干,能减小车身的倾斜和震动。

不过,独立悬挂系统存在着结构复杂、成本高、维修不便的缺点。

现代轿车大都是采用独立式悬挂系统,按其结构形式的不同,独立悬挂系统又可分为横臂式、纵臂式、多连杆式、烛式以及麦弗逊式悬挂系统等。

a.横臂式悬挂系统横臂式悬挂系统是指车轮在汽车横向平面内摆动的独立悬挂系统,按横臂数量的多少又分为双横臂横臂式悬挂系统和单横臂式悬挂系统。

汽车悬挂(9张)单横臂式具有结构简单,侧倾中心高,有较强的抗侧倾能力的优点。

但随着现代汽车速度的提高,侧倾中心过高会引起车轮跳动时轮距变化大,轮胎磨损加剧,而且在急转弯时左右车轮垂直力转移过大,导致后轮外倾增大,减少了后轮侧偏刚度,从而产生高速甩尾的严重情况。

单横臂式独立悬挂系统多应用在后悬挂系统上,但由于不能适应高速行驶的要求,目前应用不多。

双横臂式独立悬挂系统按上下横臂是否等长,又分为等长双横臂式和不等长双横臂式两种悬挂系统。

等长双横臂式悬挂系统在车轮上下跳动时,能保持主销倾角不变,但轮距变化大(与单横臂式相类似),造成轮胎磨损严重,现已很少用。

对于不等长双横臂式悬挂系统,只要适当选择、优化上下横臂的长度,并通过合理的布置、就可以使轮距及前轮定位参数变化均在可接受的限定范围内,保证汽车具有良好的行驶稳定性。

目前不等长双横臂式悬挂系统已广泛应用在轿车的前后悬挂系统上,部分运动型轿车及赛车的后轮也采用这一悬挂系统结构。

b.多连杆式悬挂系统多连杆式悬挂系统多连杆式悬挂系统是由(3—5)根杆件组合起来控制车轮的位置变化的悬挂系统。

多连杆式能使车轮绕着与汽车纵轴线成二定角度的轴线内摆动,是横臂式和纵臂式的折衷方案,适当地选择摆臂轴线与汽车纵轴线所成的夹角,可不同程度地获得横臂式与纵臂式悬挂系统的优点,能满足不同的使用性能要求。

多连杆式悬挂系统的主要优点是:车轮跳动时轮距和前束的变化很小,不管汽车是在驱动、制动状态都可以按司机的意图进行平稳地转向,其不足之处是汽车高速时有轴摆动现象。

c.纵臂式悬挂系统纵臂式独立悬挂系统是指车轮在汽车纵向平面内摆动的悬挂系统结构,又分为单纵臂式和双纵臂式两种形式。

单纵臂式悬挂系统当车轮上下跳动时会使主销后倾角产生较大的变化,因此单纵臂式悬挂系统不用在转向轮上。

双纵臂式悬挂系统的两个摆臂一般做成等长的,形成一个平行四杆结构,这样,当车轮上下跳动时主销的后倾角保持不变。

双纵臂式悬挂系统多应用在转向轮上。

d.烛式悬挂系统烛式悬挂系统的结构特点是车轮沿着刚性地固定在车架上的主销轴线上下移动。

烛式悬挂系统的优点是:当悬挂系统变形时,主销的定位角不会发生变化,仅是轮距、轴距稍有变化,因此特别有利于汽车的转向操纵稳定和行驶稳定。
