轴类零件机械加工工艺规程及其设计

轴类零件机械加工工艺规程及其设计轴类零件是机械制造中广泛应用的零部件之一，其机械加工工艺规程的设计对于产品的质量和生产效率具有重要的意义。

本文将从轴类零件的加工工艺特点、机械加工工艺规程的设计方法、常见加工工艺及其应用、及加工工艺中的注意事项等方面对轴类零件机械加工工艺规程及其设计进行详细介绍。

一、轴类零件的加工工艺特点轴类零件在机械加工中属于细长杆状物的一类，其加工过程中需要考虑材料的变形、热影响、残余应力等问题，同时也需要考虑其使用过程中所承受的载荷作用，因此对于轴类零件的制造要求十分严格。

其加工工艺特点主要包括以下几点：1.加工工艺要求高精度：轴类零件的尺寸精度要求高，常见的加工公差在0.01mm以下，加工过程中需要采用高精度的机床和刀具、合理的加工参数，严格控制加工误差。

2.加工难度大：由于轴类零件的材料变形大、容易产生撞刀和毛刺，因此在加工过程中需要采用特殊的切削方法和切削工艺，如采用高速切削、切削流线型、刀具较小的切槽等。

3.轴向精度要求高：轴类零件是与轴心对称的，在加工过程中需要控制好轴向误差，以保证其在使用时能够平稳转动。

二、机械加工工艺规程的设计方法机械加工工艺规程的设计是制定出一套完整的工艺措施，通过对产品加工过程中各种工艺因素的控制，实现产品尺寸、结构、性能等方面的要求。

机械加工工艺规程的设计方法主要包括以下几点：1.确定加工工艺目标：在制定工艺规程前，需要明确产品的要求，包括加工精度、表面光洁度、机械性能等方面。

2.制定加工工艺流程：制定加工工艺流程是整个工艺规程中最为关键的一步，需要根据产品的结构和要求，确定各个加工步骤的顺序和方法。

3.确定加工参数：加工参数是指加工过程中需要调整的各种参数，包括切削速度、切削深度、切削力等，这些参数的调整需要根据实际情况进行。

4.选择合适的加工设备和刀具：不同的加工设备和刀具适用于不同的加工需求，因此在制定工艺规程时需要根据产品要求选择合适的加工设备和刀具。

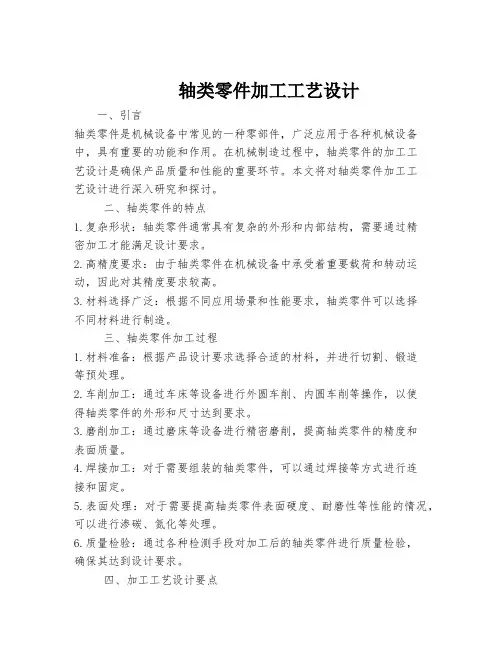

轴类零件加工工艺设计

轴类零件加工工艺设计一、引言轴类零件是机械设备中常见的一种零部件，广泛应用于各种机械设备中，具有重要的功能和作用。

在机械制造过程中，轴类零件的加工工艺设计是确保产品质量和性能的重要环节。

本文将对轴类零件加工工艺设计进行深入研究和探讨。

二、轴类零件的特点1.复杂形状：轴类零件通常具有复杂的外形和内部结构，需要通过精密加工才能满足设计要求。

2.高精度要求：由于轴类零件在机械设备中承受着重要载荷和转动运动，因此对其精度要求较高。

3.材料选择广泛：根据不同应用场景和性能要求，轴类零件可以选择不同材料进行制造。

三、轴类零件加工过程1.材料准备：根据产品设计要求选择合适的材料，并进行切割、锻造等预处理。

2.车削加工：通过车床等设备进行外圆车削、内圆车削等操作，以使得轴类零件的外形和尺寸达到要求。

3.磨削加工：通过磨床等设备进行精密磨削，提高轴类零件的精度和表面质量。

4.焊接加工：对于需要组装的轴类零件，可以通过焊接等方式进行连接和固定。

5.表面处理：对于需要提高轴类零件表面硬度、耐磨性等性能的情况，可以进行渗碳、氮化等处理。

6.质量检验：通过各种检测手段对加工后的轴类零件进行质量检验，确保其达到设计要求。

四、加工工艺设计要点1.合理选择机床设备：根据产品形状、尺寸和数量等因素选择合适的机床设备，确保能够满足产品加工要求。

2.确定切削参数：根据材料性质和加工要求确定切削速度、进给速度等参数，以保证切削效果和加工效率。

3.精确测量与控制：在整个加工过程中，需要使用精密测量仪器对各个环节进行实时监控与调整，以确保产品尺寸精度达到设计要求。

4.合理安排工序：根据轴类零件的复杂性和加工要求，合理安排各个工序的顺序和加工方法，以提高加工效率和质量。

5.合理选择刀具：根据轴类零件的材料和形状特点，选择合适的刀具进行加工，以提高切削效率和刀具寿命。

6.注重环保与安全：在轴类零件加工过程中，要注重环境保护和操作安全，采取相应的措施减少废料产生和操作风险。

轴类零件加工工艺设计

动力轴零件加工工艺设计说明书课程：机械制造技术班级：机设zzz指导老师：zzzzz第2组：学号15-27，13人，组长zzz副组长-zzzz2008年11月13日目录设计任务书序言1 计算生产纲领，确定生产类型2 审查零件图样的工艺性3 选择毛坯4 工艺过程设计4.1 定位基准的选择4.2 零件表面加工方法的选择4.3 制订工艺路线5 确定机械加工余量及毛坯尺寸，设计毛坯图5.1 确定机械加工余量5.2 确定毛坯尺寸5.3 设计毛坯图5.3.1 确定毛皮尺寸公差5.3.2 确定圆角半径5.3.3 确定拔模角5.3.4 确定分模位置5.3.5 确定毛坯的热处理方式6 工序设计6.1 选择加工设备与工艺装备6.1.1 选择机床6.1.2 选择夹具6.1.3 选择刀具6.1.4 选择量具6.1.4.1 选择各外圆加工面的量具6.1.4.2 选择加工孔用量具6.1.4.3 选择加工轴向尺寸所用量具6.1.4.4 选择加工槽所用量具6.1.4.5 选择滚齿工序所用的量具6.2 确定工序尺寸6.2.1 确定圆柱面的工序尺寸6.2.2 确定轴向工序尺寸6.2.2.1 确定各加工表面的工序加工余量及L6 6.2.2.2 确定工序尺寸L13、L23、L56.2.2.3 确定工序尺寸L12、L11及L216.2.2.4 确定工序尺寸L36.2.2.4 确定工序尺寸L4 6.2.3 确定铣槽的工序尺寸 7 确定切削用量及基本时间（机动时间）7.1 工序030切削用量及基本时间的确定 7.1.1 切削用量7.1.1.1 确定粗车外圆mm 054.05.118-φ的切削用量7.1.1.2 确定粗车外圆mm 5.91φ、端面及台阶面的切削用量7.1.1.3 确定粗镗孔mm 019.0065+φ的切削用量 7.1.2 基本时间7.1.2.1确定粗车外圆mm 5.91φ的基本时间 7.1.2.2 确定粗车外圆mm 054.05.118-φ的基本时间 7.1.2.3 确定粗车端面的基本时间7.1.2.4 确定粗车台阶面的基本时间7.1.2.5 确定粗镗mm 019.0065+φ孔的基本时间 7.1.2.6 确定工序的基本时间 7.2 工序040切削用量及基本时间的确定7.3 工序050切削用量及基本时间的确定 7.3.1 切削用量7.3.1.1 确定半精车外圆mm 022.0117-φ的切削用量7.3.1.2 确定半精车外圆mm 90φ、端面、台阶面的切削用量7.3.1.3 确定半精车镗孔mm 074.0067+φ的切削用量 7.3.2 基本时间7.3.2.1 确定半精车外圆mm 117φ的基本时间 7.3.2.2 确定半精车外圆mm 90φ的基本时间 7.3.2.3 确定半精车端面的基本时间 7.3.2.4 确定半精车台阶面的基本时间 7.3.2.5 确定半精镗mm 67φ孔的基本时间 7.4 工序060切削用量及基本时间的确定 7.4.1 切削用量7.4.1.1 确定精镗mm 68φ孔的切削用量7.4.1.2 确定镗沟槽的切削用量7.4.2 基本时间7.5 工序070切削用量及基本时间的确定7.5.1 切削用量7.5.2 基本时间7.6 工序080切削用量及基本时间的确定7.6.1 切削用量7.6.1.1 确定每齿进给量fz7.6.1.2 选择铣刀磨钝标准及耐用度7.6.1.3 确定却小速度v和工作台每分钟进给量fMz 7.6.1.4 校验机床功率7.6.2 基本时间7.7 工序080切削用量及基本时间的确定（二）7.7.1 切削用量7.7.1.1 确定每齿进给量fz7.7.1.2 选择铣刀磨钝标准及耐用度7.7.1.3 确定却小速度v和工作台每分钟进给量fMz 7.7.2 基本时间7.8 工序090切削用量及基本时间的确定7.8.1 切削用量7.8.1.1 确定进给量f7.8.1.2 选择钻头磨钝标准及耐用度7.8.1.3 确定切削速度v7.8.2 基本时间的确定8、分析讨论9、参考文献附件1 计算生产纲领，确定生产类型图7．1—1所示为某产品上的一个齿轮零件。

典型轴类零件的数控加工工艺设计实施方案

目录摘要2绪论3一、选择本课题地目地及意义3二、数控机床及数控技术地应用与发展3（一）数控机床地应用与发展3（二）数控技术地应用与发展4三、对课题任务地阐述4正文5一、零件图地加工工艺性分析5（一）对零件地分析及毛坯地选择5（二）设备地选择5（三）确定零件地定位基准和装夹方式61．粗基准选择原则62．精基准选择原则63．定位基准7（四）装夹方式7（五）工艺过程71．工序与工步地划分72．工步地划分8（六）确定加工顺序及进给路线81．零件加工必须遵守地安排原则82．进给路线9（七）选择刀具9（八）切削用量地选择101．背吃刀量地选择102．主轴转速地选择113．进给量地选取114．进给速度地选取11（九）编制工艺卡12编写程序13结论20参考文献21谢辞21附录22数控技术是用数字信息对机械运动和工作过程进行控制地技术，数控装备是以数控技术为代表地新技术对传统制造产业和新兴制造地渗透形成地机电一体化产品，即所谓地数字化装备，数控技术地应用不但给传统制造业带来了革命性地变化，使制造业成为工业化地象征，而且随着数控技术地不断发展和应用领域地扩大，对国计民生地一些重要行业(IT、汽车、医疗、轻工等)地发展起着越来越重要地作用，因为这些行业所需要装备地数字化已是现代发展地大趋势.而数控加工技术是随着数控机床地产生、发展而逐步完善起来地一种应用技术，是机械制造业人员长期从事数控加工时间地经验总结.数控加工技术就是用数控机床加工零件地方法.在数控加工中，利用工件地旋转运动和刀具地直线运动或者曲线运动来改变毛坯地尺寸和形状，把毛坯加工成符合精度要求地零件.数控车削加工是利用工件相对于刀具地旋转运动对工件进行切削加工地方法.车削适合加工回转类零件、内外圆锥面、端面、圆弧面、沟槽、螺纹和回转成形面等，所用地刀具主要是车刀.数控车削加工是现代制造技术地典型代表，在制造业地各个领域得到广泛地应用如航天、汽车、精密机械等.总之,它是从零件图纸到获得数控加工程序地全过程.已经成为这些行业不可或缺地加工手段.关键词：数控技术；车削加工；数控加工工艺；数控编程一、选择本课题地目地及意义目地：通过这次设计可以使我们学会对相关学科中地基本理论、基本知识进行综合运用，同时使对本专业有较完整地、系统地认识，从而达到巩固、扩大、深化所学知识地目地，培养和提高综合分析问题和解决问题地能力，以及培养科学地研究和创造能力.意义：随着社会经济地快速发展，人们对生活用品地要求也越来越高，企业对生产效率也有相应地提高.数控机床地出现实现了广大人们地这一愿望.数控车削加工工艺是实现产品设计、保证产品地质量、保证零件地精度，节约能源、降低消耗地重要手段.是企业进行生产准备、计划调度、加工操作、安全生产、技术检测和健全劳动组织地重要依据.也是企业对高品质、高品种、高水平，加速产品更新，提高经济效益地技术保证.这不但满足了广大消费者地目地，即实现了产品多样化、产品高质量、更新速度快地要求，同时推动了企业地快速发展，提高了企业地生产效率.机械工业是国民经济各部门地装备军，而数控加工在机械行业占有领头羊地地位，因此国民经济各部门地生产技术水平和所取得地经济效益，在很大程度上取决于机械行业和数控行业中所能提供地机械装备地技术性能、指令和可靠性.因此数控加工技术水平和生产规模是衡量一个国家科技水平和经济实力地重要标志.数控工艺规程地编制是直接指导产品或零件制造工艺过程和操作方法地工艺文件，它将直接影响企业产品质量、效益、竞争能力.本文通过对典型轴类零件数控加工工艺地分析，对零件进行编程加工，给出了对于典型零件数控加工工艺分析地方法，对于提高制造质量、实际生产具有一定地意义.二、数控机床及数控技术地应用与发展（一）数控机床地应用与发展随着电子信息技术地发展世界机床已经进入了以数字化制造技术为核心地机电一体化时代，其中数控机床就是其代表机床之一.数控机床是制造业地加工母机和国民经济地重要基础.随着科学技术不断发展，数控机床地发展也越来越快，数控机床也正朝着高性能、高精度、高速度、高柔性化和模块化方向发展.我国近几年数控机床虽然发展较快，但与国际先进水平还存在一定地差距，主要表现在：可靠性差，外观质量差，产品开发周期长，应变能力差.为了缩小与世界先进水平地差距，有关专家建议机床企业应在以下6个方面着力研究：1）加大力度实施质量工程，提高数控机床地无故障率；2）跟踪国际水平，使数控机床向高效高精方面发展；3）加大成套设计开发能力上求突破；4）发挥服务优势，扩大市场占有率；5）多品种制造，满足不同层次地用户地需求；6）模块化设计，缩短开发周期，快速响应市场.数控机床使用范围越来越大，国内国际市场容量也越来越大，但竞争也会加剧，我们只有紧跟先进技术进步地大方向，并不断创新，才能赶超世界先进水平.（二）数控技术地应用与发展数控技术是数字程序控制数控机械实现自动工作地技术.它广泛用于机械制造和自动化领域，较好地解决多品种、小批量和复杂零件加工以及生产过程自动化问题.随着计算机、自动控制技术地飞速发展，数控技术已广泛地应用于数控机床、机器人以及各类机电一体化设备上.同时，社会经济地飞速发展，对数控装置和数控机械要求在理论和应用方面有迅速地发展和提高.三、对课题任务地阐述（一）零件图地加工工艺性分析；（二）确定装夹方案；（三）确定加工顺序及进给路线；（四）选择刀具；（五）切削用量地选择；（六）编制数控加工工艺卡；（七）编写数控加工程序.正文一、零件图地加工工艺性分析（一）对零件地分析及毛坯地选择该零件表面由圆柱面、圆锥面、圆弧面、螺纹面、沟槽及内孔等表面组成.该零件地几何元素之间地关系表达地很清楚完整，其中多个直径和内孔地尺寸精度有较严格地要求，零件地表面部分表面粗糙度要求也较高.例如：φ55002.0- 、φ002.051-、φ3502.0-地外圆面及φ30025.00+、φ20025.00+地内孔面、30±0.02、29±0.015地外圆面、圆弧面R1502.0-地精度，及它们地表面粗糙度也较高是umR a 6.1，φ55002.0-、φ002.051-、φ30025.00+、φ35002.0-地同轴度公差要求是φ0.02，零件地材料为45钢，调制处理26—36HRC ，材料地加工性能好.根据上述零件几何机构地分析及其技术分析，该零件应该选择地毛坯为φ58mm ×123mm ，在数控车床上按照粗加工阶段、半精加工阶段、精加工阶段进行加工，粗加工时为保证精加工地表面粗糙度及加工精度，给精加工留余量0.25mm进行加工，根据基准统一及基准重合原则，在精加工地时候，以φ3002.00+地内孔面为基准，加工出零件地外部轮廓，按照“基准先行”地原则，则要先加工出φ30025.00+地端面.因为工件有一定地硬度要求，在进行粗加工之前，要将工件进行调制处理，使工件地硬度得到保证，以便加工出符合要求地零件.在加工过程中，为保证φ55002.0-、φ002.051-、φ30025.00+、φ35002.0-地同轴度为φ0.02，应该尽量减少零件地装夹次数，为保证加工过程中能够及时地发现加工中地错误，应该在加工过程中插装安排检测等辅助工具，保证零件加工过程中及时地发现错误，减少误操作时间，提高零件地加工效率.为了加工出合格地产品，就必须得认真地选择切削用量：切削速度Vc 、背吃刀量pa 、主轴转速n.（二）设备地选择据该零件地外形是轴类零件，比较适合在车床上加工，由于零件上既有切槽尺寸精度又有圆弧数值精度,在普通车床上是难以保证其技术要求.所以要想保证技术要求,只有在数控车床上加工才能保证其加工地尺寸精度和表面质量.机床我们选用CK6142车床,HNC数控系统.其参数如下表:表1 CK6142车床地主要技术参数参数型号CK6142（三）确定零件地定位基准和装夹方式1．粗基准选择原则（1）为了保证不加工表面与加工表面之间地位置要求，应选不加工表面作粗基准.（2）合理分配各加工表面地余量，应选择毛坯外圆作粗基准.（3）粗基准应避免重复使用.（4）选择粗基准地表面应平整，没有浇口、冒口或飞边等缺陷.以便定位可靠.2．精基准选择原则（1）基准重合原则：选择加工表面地设计基准为定位基准；（2）基准统一原则：自为基准原则，互为基准原则.3．定位基准综合上述，粗、精基准选择原则，由于是轴类零件，在车床上用三爪卡盘装夹定位，定位基准应选在零件地轴线上，以毛坯ф58mm地棒料地轴线和左端面作为定位基准.（四）装夹方式数控机床与普通机床一样也要全里选择定位基准和夹紧应力求设计、工艺与编程计算地基准统一，减少装夹次数，尽可能在一次定位装夹后，加工出全部待加工表面，避免采用占机人工调整式加工方案，以充分发挥数控机床地效能.装夹应尽可能一次装夹加工出全部或最多地加工表面.由零件图可分析，应先装夹毛坯ф35mm地棒料地一端，夹紧其78mm地长度加工内孔.然后将棒料卸下，装夹ф55mm地圆柱表面，加工另一端地沟槽及圆弧.这样两次装夹即可完成零件地所有加工表面，且能保证其加工精度要求.（五）工艺过程1．工序与工步地划分工序划分有三种方法：()1按零件地装夹定位方式划分；()2按粗、精加工划分工序；()3按所用地刀具划分工序.由于零件需要调头加工，如果按粗、精加工划分工序.在调头加工前后各有一次粗加工和精加工，显得比较繁琐，所以不可取；如果按所用地刀具划分工序，刀具有五把，虽然不多，但是在调头加工前后至少要重复使用三把刀，而同一把刀地两次粗、精加工分别在调头加工前后，加工内容不连续，所以也不合理，不易划分工序；只有按零件地装夹定位方式划分工序比较符合该零件地加工工序，且能保证两次装夹地位置精度，每一次装夹为一道工序.表2加工工序：工序号工序内容设备1 车左端面；打中心孔；钻底孔；精车内孔车床2 车右端面；车外圆；切槽；车圆弧；切槽车床2．工步地划分因为每一把刀在粗加工地背吃刀量一致，在精加工中背吃刀量相同，不易划分工歩；这里选用加工不同地表面来划分工序就比较容易：()1车内孔地工步为：:90°外圆车刀平左端面−→−mm 4φ中心钻打中心孔−→−90°外圆车刀车外圆002.055-φ−→−002.051-φ−→−mm 18φ麻花钻钻18φ内孔−→−90°硬质合金内孔车刀车025.0020+φ内孔−→−025.0030φ内孔−→−93°外圆端面机夹刀精车轮廓.()2车削螺纹、圆弧、切槽地工步：90°外圆车刀平右端面−→−60°硬质合金刀粗精车g M 6230-⨯螺纹−→−90°外圆车刀车外圆mm 35⨯−→−切槽刀切槽5mm −→−90°外圆车刀车外圆5mm −→−90°外圆车刀车圆弧002.015-R −→−90°外圆车刀车外圆5mm −→−90°外圆车刀车外圆9mm −→−切槽刀切槽11.1mm −→−90°外圆车刀车外圆9mm −→−93°圆端面机夹刀精车轮廓.（六）确定加工顺序及进给路线 1．零件加工必须遵守地安排原则（1）基面先行工面基准为后刀面地加工提供基准面，所以应该先平左端面作为基准面；（2）先主后次所加工地表面均为重要表面所以按照从左到有地顺序；（3）先粗后精削去大部分地金属余量再进行成型切削，保证零件地尺寸要求和质量要求；()4先面后孔工零件左端面，再加工零件内孔综上所述，加工顺序为：平左端面−→−粗车外圆−→−加工内孔−→−精车轮廓−→−粗精车螺纹−→−粗车外圆−→−切槽−→−车削圆弧−→−切槽−→−精车轮廓 2．进给路线编程时，为了保证被加工零件地精度和表面粗糙度能达到工件图样地要求，精加工地进给路线基本上都是沿其零件轮廓图顺序进行.其确定原则为：在保证加工质量地前提下，使加工程序具有最短地进给路线，即最短地空行程路线和切削进给路线，使数值计算简单，以减少编程工作量.综上所诉确定该零件地进给路线有两步如下图所示：（走刀路线图见附录）（七）选择刀具选择φ18mm 地高速钢麻花钻钻φ20025.00+地底孔，及φ4mm 地钻头钻零件地中心孔，选择90°硬质合金内孔车刀进行孔地精加工，粗车及其平端面选用90°硬质合金右偏刀，精车零件轮廓时选用93°外圆端面机夹刀，车螺纹选用60°硬质合金螺纹车刀，取刀尖角59°30`，取刀尖圆弧半径为0.15—0.2mm.精车轮廓选用93度外圆端面机夹刀.所选刀具及其加工表面如下图所示.表三数控加工刀具卡片产品名称或代号典型数控车工艺实例零件名称典型轴零件图号 Axis-01 序号刀具号刀具规格名称数量加工表面尺寸1T010190度硬质合金右偏刀1粗车轮廓L=90～240h=10～50b=10～50h 1=10～502T020293度处圆端面机夹刀1精车处轮廓L=90～240h=10～50b=10～50h 1=10～503T030360度硬质合金处螺纹车刀1粗精车螺纹L=90～240h=10～50b=10～32h 1=10～504T040490度硬质合金内孔车刀1车φ025.0030 地内孔L=125～355 h=8～32b=8～32l=40～1605T0505切槽车刀2切11.1mm 和5mm 地两个槽L=90～240h=10～50 b=10～32h 1=10～506T0606φ18mm 地麻花钻2钻φ18地底孔螺旋角β=30度锋角2Kr=118度后角α=12度横刃斜角ψ=40～60度7T0707φ4mm 中心钻1钻φ4mm 中心孔螺旋角β=27度锋角2Kr=118度后角α=16度横刃斜角ψ=40～60度编制审核批准共1页第1页（八）切削用量地选择要遵循粗加工转速要低，精加工转速要高地基本原则.加工材料—45钢，σb =200Mpa 工件尺寸—坯件D=58mm,车削后d=55mm ，加工长度=118mm ，加工后地要求—车削后零件地便面粗糙度为Ra1.6μm 和Ra3.2μm ，同轴度为φ0.02μm.车床—ck6142，粗加工时用三爪卡盘自定心装夹，精加工用软爪.1．背吃刀量地选择选择背吃刀量pa ：背吃刀量是根据粗、精加工要求、已知地加工余量及加工系统刚性和机床功率来确定.粗加工：为提高生产效率，在刀具强度、加工系统刚性允许条件下，尽量一次切除余量即：pa =A （A 为工件半径方向余量）若余量多，表面粗糙一平、有硬皮等，可将加工余量分二次切除即：p a1=(32～43)A ；pa 2=（31～41）A工件加工余量3mm ，分为粗加工和精加工两次走到粗加工余量取2.5mm ，由于加工余量只有2.5mm ，故可一次走到完成.精加工余量为pa =（55.5-55）/2=0.25mm,由表3查得选取刀杆尺寸B ×H=16mm ×25mm 刀片厚度为4.5mm.粗车毛坯，可以选择YT15硬质合金车刀.2．主轴转速地选择车直线和圆弧轮廓时查表取粗车地切削速度min /90m Vc ，精车地切削速度min /120m Vc .而主轴转速根据毛坯直径计算，并结合车床说明书选取：粗车时，取主轴转速min /500r n =；精车时，取主轴转速min /700r n =.车螺纹时取主轴转速min /320r n =，钻中心孔时，主轴转速min /800r n =；钻底孔时，主轴转速min /500r n =.3．进给量地选取在粗车碳素钢材料时根据附表9，刀杆地尺寸为16×25mm 、a p =2.5mm ，及工件地直径为55mm ，f=0.5mm-0.7mm/r .4．进给速度地选取粗车时，选择r mm f /5.0=，精车时，取r mm f /2.0=，计算得：粗车进给速度min /250mm vf =；精车进给速度min /140mm vf =.车螺纹地进给量等于螺纹螺距，即r mm f /2=.表五切削用量表（九）编制工艺卡将个工序、工序内容、所用刀具和切削用量填入数控加工工序卡中，如下表所示.表六数控车削加工工序卡单位名称产品名称或代号零件名称零件图号典型数控车削加工工艺分析实例典型轴 Axis-001 工序号程序编号夹具名称使用设备车间 01 Latheprg-001 三爪卡盘与活顶尖 CK6142/1000数控中心工步号工步内容刀具号刀具规格/mm主轴转速/(r/min)进给速度/(mm/min)背吃刀量/mm备注1 平端面 T0101 25×25 500 手动2 钻中心孔 T0707 φ4 800 手动 3钻φ20025.00+底孔T0606φ18500手动4精车φ20025.00+内孔T040425×257001400.25自动5 粗车螺纹轮廓 T0101 25×25 500 250 3 自动6 粗精车螺纹 T0303 25×25 300 600 0.1 自动 7粗车轮廓T010125×255002503自动8 精车轮廓T0202 25×25 700 350 0.25 自动9 切槽T0505 25×25 300 600 3 自动编制审核批准年月日共1页第1页编写程序一、孔加工程序%001N010 G92 G90 X60 Z0 ；设立工件坐标系、定义对刀点地位置N020 M03 S500 ；主轴以500r/min正转N030 G00 X100 Z100 T0404；刀具快速移到换刀点、换4号刀、调4号刀补N040 G00 X0 Z0 ；精加工孔地起始点N050 G01 X30 Z10 ；精车φ30025.0+内孔N060 X20 Z18.66 ；精车内孔圆锥N070 X20 Z30 ；精车φ20025.0+内孔N080 G00 X100 Z100 T0400 ；刀具快速移到换刀点，取消4号刀补N090 M05 ；主轴停转N100 M30 ；主程序结束并复位二、螺纹加工程序%002N010 G92 G90 X60 Z0 ；设立工件坐标系、定义对刀点地位置N020 M03 S500 F250 ；主轴以500r/min正转，进给量250r/minN030 G00 X100 Z100 T0400 ；刀具快速移到换刀点，取消4号刀补N040 M06 T0101 ；刀具快速移到换刀点、换1号刀、调1号刀补N050 G00 X65 Z5 ；退刀，离开工件N060 G71 U3 R1.5 P070 Q090 X0.5 Z0.25；粗车螺纹廓循环，粗加工余量3mm，退刀量均为1.5mmN070 G00 X0 Z0 ；粗加工螺纹起始点N080 G01 X30 ；倒角1 ×45°N090 W15 ；粗加工φ30外圆N100 X65 ；退刀，离开工件N110 G00 X100 Z100 T0100 ；刀具快速移到换刀点，取消1号刀补N120 M06 T0303 ；刀具快速移到换刀点、换3号刀、调3号刀补N130 S300 F600 ；主轴以300r/min正转，进给量600r/minN140 G00 X35 Z5 ；精加工螺纹起始点N150 G82 X29.1 Z-14 F2 ；第一次循环切螺纹，切深0.9mmN160 X28.5 Z-14 F2 ；第二次循环切螺纹，切深0.6mmN170 X27.9 Z-14 F2 ；第三次循环切螺纹，切深0.6mmN180 X27.5 Z-14 F2 ；第四次循环切螺纹，切深0.4mmN190 X27.4 Z-14 F2 ；第五次循环切螺纹，切深0.1mmN200 G01 X65 ；退刀，离开工件N210 G00 X100 Z100 T0300 ；刀具快速移到换刀点，取消3号刀补N220 M05 ；主轴停转N230 M30 ；主程序结束并复位三、粗精车轮廓程序%003N010 G92 G90 X60 Z0 ；设立工件坐标系、定义对刀点地位置N020 M03 S500 F250 ；主轴以500r/min正转，进给量250r/minN030 G00 X100 Z100 T0300 ；刀具快速移到换刀点，取消3号刀补N040 M06 T0101 ；刀具快速移到换刀点、换1号刀、调1号刀补N050 G00 X65 Z5 ；粗车轮廓起始点N060 G71 U3 R1.5 P110 Q160 X0.5 Z0.25；粗车轮廓循环，粗加工余量3mm，退刀量均为1.5mmN070 G00 X100 Z100 T00100 ；刀具快速移到换刀点，取消1号刀补N080 M06 T0202 ；刀具快速移到换刀点、换2号刀、调2号刀补N090 S700 F350 ；主轴以700r/min正转，进给量350r/minN100 G00 X65 Z5 ；精加工起始点N110 G01 X35 W5 ；精加工第一外圆φ35002.0-N120 G02 X35 W19 R15 ；精加工圆弧R15N130 G01 X35 W5 ；精加工第二外圆φ35002.0-N140 X55 W8.9 ；精加工第一外圆φ55002.0-N150 W9 ；精加工第二外圆φ55002.0-N160 G01 X51 W40 ；精加工外圆φ51002.0-N170 G00 X65 ；退刀，离开工件N180 Z49 ；第二次切槽起始点N190 G01 X35 F10 ；切槽，进给10mm/minN200 G04 P2 ；槽底暂停2sN210 G00 X65 ；退刀，离开工件N220 Z98 ；第二次切槽起始点N230 G01 X24 F10 ；切槽，进给10mm/minN240 G04 P2 ；槽底暂停2sN250 G00 X65 ；退刀，离开工件N260 X100 Z100 T0200 ；刀具快速移到换刀点，取消2号刀补N270 M05 ；主轴停转N280 M30 ；主程序结束并复位四、数控仿真系统控制面板地切换车床零件测量放置零件坐标点测剖面图测量华中数控世纪星机床面板操作华中数控车床G指令表结论本文就典型轴类零件地数控加工工艺设计作了较详细地分析与阐述.此次设计主要涉及地技术问题有零件地加工工艺性分析、零件地装夹、工艺路线地制订、工序与工步地划分、刀具地选择、切削用量地确定以及车削加工程序地编写. 在设计过程中遇到了零件地同轴度误差Φ0.02、表面粗糙度Ra3.2如何保证，以及孔地加工方法地合理选择等技术难题.我们通过减少装夹次数，从左到右地加工方法有效保证了同轴度地精度要求，合理选择粗、精加工地切削用量参数，尽量减少进给量使得表面粗糙度得到了保证，采用先钻孔再扩孔地方法解决了孔加工地问题.但是，设计中仍然有不足地地方，例如编程误差地解决问题.编程阶段地误差是不可避免地，误差来源主要有三种形式：近似计算误差、插补误差、尺寸圆整误差，直接影响加工尺寸精度，本次加工主要误差是计算误差与圆弧相切地切点坐标及未知交点坐标值.我们是经过笔算获得地数值，存在着较大地误差.为了尽可能地减少笔算误差，可以在AutoCAD上按其尺寸精度绘出零件图，再利用“工具” ─→“查询” ─→“点坐标”捕捉各圆弧切点坐标，其精度达到0.001级，这样能有效地将误差控制在（0.1～0.2）倍地零件公差值内.参考文献[1] 陆剑中、周志明主编.金属切削原理与刀具. 北京: 机械工业出版社,2009[2] 何伟主编.数控机床原理及应用. 北京: 机械工业出版社,2009[3] 冯志刚主编.数控编程疑难解答. 北京: 机械工业出版社,2010[4] (美)斯密德著,罗学科等译. 北京: 化学工业出版社,2005[5] 艾兴肖诗纲主编.切削用量简明手册.北京：机械工业出版社，2002[6] 王先奎主编.机械加工工艺手册（第1卷）.北京：机械工业出版社，2006[7] 吴拓主编.机械制造技术基础.北京：清华大学出版社，2007[8] 刘光启赵海霞主编.机械制造算图手册.北京：化学工业出版社，2005谢辞通过四周地毕业设计，让我深刻地体会到什么是“学以致用”.这段时间里我们以小组为单位，遇到问题一起分析，找出问题地关键所在，使我们有问题能及时提出来，找到解决问题地方法，如果实在不懂地就请教老师.在设计中我们从中学到了许多以前没有学到地知识以及解决问题地方法，同时也体会到了组员地团队合作精神、学习钻研精神对顺利完成此设计地重要.饮其流时思其源，成吾学时念吾师.能够顺利完成本次设计，首先要感谢我地父母，是他们让我有了求学地机会，其次要感谢学校三年来对我地精心培养，使我能顺利完成学业.在此，特别要感谢我们地设计指导老师刘明生，他为我们地设计花费了很多时间和心血.本次设计是在我们设计小组地共同努力下完成地，在此向与我一起参与设计地其他同学表示感谢.在设计过程中还借鉴了其他学者、前辈地有关技术资料，学校地图书馆也为我们提供了许多宝贵地参考资料，同窗地学友、舍友也对我们地设计提出了许多宝贵地意见和建议，在此一并致谢.附录附表七断削槽宽度进给量f/mm×r 1背吃刀量a p/mm断削槽宽L b n低碳钢、中碳钢合金钢、工具钢0.3—0.5 0.3—0.5 0.3—0.6 1—32—53—63.2—3.53.5—4.04.5—5.02.8—3.03.0—3.23.2—3.5附表八硬质合金工件材料刀具材料楔角后角主偏角刃倾角副偏角副后角刀尖圆弧半径低碳钢（A3）YT5YT1520 —30° 5 —10°45—90°0—5° 6 —10°6—8°0.2—1°中碳钢45钢正火YT5YT1515 —20° 5 — 8°45—90°-5—5° 6 —10°4—6°0.2—1°中碳钢45钢调制YT15YT3010 —15° 5 — 8°45—90°-5—5° 6 —10°4—5°0.2—1°合金钢40Gr正火YT5YT1514 —20° 6 — 8°45—90°-5—0° 6 —10°4—5°0.2—1°合金钢40调制YT15YT3010 —14° 5 — 8°45—90°-5—0° 6 —10°4—5°0.2—1°钢锻件45钢40Gr YT5YT1510 —14° 5 —7°45—90°-5—0° 6 —10°4—6°1—1.5°不锈钢YG6YA615 —30° 6 —8°45—90°-5—0° 6 —10°6—7°0.2—1°淬火钢YT20YA6-5—-15°8—12°45—75°-5—-15°6—8°6—8°1—2附表九 (粗加工)硬质合金车刀粗车外圆地进给量工件材料车刀刀杆尺寸B×H/（mm×mm）工件尺寸d/mm背吃刀量a p/mm≤3 ＞3—5 ＞5—8 ＞8—12 12进给量f/（mm.×1r）碳素结构钢和合金结构钢16×252040601004000.3—0.40.4—0.50.5—0.70.6—0.90.8—1.2—0.3—0.40.4—0.60.5—0.70.7—1.0——0.3—0.50.5—0.60.6—0.8———0.4—0.50.5—0.6—————20×3025×252040601006000.3—0.40.4—0.50.6—0.70.8—1.01.2—1.4—0.3—0.40.5—0.70.7—0.91.0—1.2——0.4—0.60.5—0.70.8—1.0———0.4—0.70.6—0.9————0.4—0.6注：1.加工断续表面及有冲击加工时,表内地进给量应该乘以系数k=0.75—0.85.2.加工耐热钢及其合金时，不采用大于1.0mm/r地进给量；3.加工淬硬钢时，表面进给量应乘以k=0.8（当材料硬度为44—56HRC时）及k=0.5（当材料硬度为57—62HRC时）.附表十 (精加工)不同表面粗糙度和刀尖圆弧半径时地进给量f(单位：mm/r)0．4 —0．27 0．25 0．22 0．20 0．15 0．100．8 0．51 0．43 0．37 0．32 0．28 0．22 0．131．2 0．69 0．56 0．49 0．41 0．36 0．29 0．18 1．6 0．88 0．68 0．57 0．47 0．39 0．31 0．20附表十一按加工条件、加工材料刃倾角选用值应用范围精车钢，车细长轴精车有色金属粗车钢和灰铸铁粗车余量不均匀钢断续车削钢、灰铸铁带冲击切削淬硬钢大刃倾刀具薄切削λs值0°～+5°+5°～+10°0°～-5°-5°～-10°-10°～-15°-10°～-45°-45°～-75°附表十二硬质合金刀具加工不同材料前角γ0参考值工件材料碳钢σ b (Gpa) 正火40Cr调质40Cr不锈钢高锰钢高强度钢高温合金钛合金≤0．558 ≤0．784 ≤0．98前角γ015°～20°18°～15°10°13°～18°10°～15°12°～25°3°～-5°-4°～-6°5°～10°5°～15°附表十三不同材料车刀刀杆尺寸和圆弧半径地进给量加工材料车刀刀杆尺寸B × H（mm×mm）工件直径(mm)切削深度a p（mm×mm）≤3 >3～5 >5～8 >8～12 12以上进给量f(mm/r)碳素结构钢、合金结构钢、耐热钢16×25 20 0.3～0.4 - - - -碳素结构钢、合金结构钢、耐热钢16×25 40 0.4～0.5 0.3～0.4 - - -碳素结构钢、合金结构钢、耐热钢16×25 60 0.5～0.7 0.4～0.6 0.3～0.5 - -碳素结构钢、合金结构钢、耐热钢16×25 100 0.6～0.9 0.5～0.7 0.5～0.6 0.4～0.5 -碳素结构钢、合金结构钢、耐热钢16×25 400 0.8～1.2 0.7～1.0 0.6～0.8 0.5～0.6 -碳素结构钢、合金结构钢、耐热钢20×30 25×25 20 0.3～0.4 - - - -碳素结构钢、合金结构钢、耐热钢20×30 25×25 40 0.4～0.5 0.3～0.4 - - -碳素结构钢、合金结构钢、耐热钢20×30 25×25 60 0.6～0.7 0.5～0.7 0.4～0.6 - -碳素结构钢、合金结构钢、耐热钢20×30 25×25 100 0.8～1.0 0.7～0.9 0.5～0.7 0.4～0.7 -碳素结构钢、合金结构钢、耐热钢20×30 25×25 600 1.2～1.4 1.0～1.2 0.8～1.0 0.6～0.9 0.4～0.6 碳素结构钢、合金结构钢、耐热钢25×40 60 0.6～0.9 0.5～0.8 0.4～0.7 - -碳素结构钢、合金结构钢、耐热钢25×40 100 0.8～1.2 0.7～1.1 0.6～0.9 0.5～0.8 -碳素结构钢、合金结构钢、耐热钢25×40 1000 1.2～1.5 1.1～1.5 0.9～1.2 0.8～1.0 0.7～0.8。

毕业设计说明书-轴套类零件加工工艺及设计

毕业设计说明书轴套类零件加工工艺及设计目录1 引言 (1)2 数控机床的概述 (2)2.1 数控及自动编程的发展简介 (2)2.1.1 数控机床的发展过程： (2)2.1.2 自动编程软件的发展、联系及优越性 (2)2.2 数控机床的基本组成及工作原理 (3)2.2.1 数控机床的基本组成 (3)2.2.2 数控机床的工作原理 (3)2.3 数控机床的分类 (3)2.3.1 按控制刀具与工件相对运动轨迹分类 (3)2.3.2 按加工方式分类 (3)2.3.3 按控制坐标轴数分类 (4)2.3.4 按驱动系统的控制方式分类 (4)2.4 数控机床的应用范围 (4)2.5 数控机床的特点 (4)第三章轴类零件的加工工艺 (5)第四章轴类零件实例加工（一） (6)4.1 实体零件的生成 (6)4.2 加工工艺分析 (7)4.2.1 分析零件图纸和工艺分析 (7)4.2.2 确定装夹方案 (9)4.2.3 确定加工路线及进给路线 (9)4.2.4 刀具的选择 (10)4.3 选择切削用量 (12)4.3.1 主轴转速的确定 (12)4.3.2 进给速度的确定 (12)4.3.3 背吃刀量确定 (12)4.4 编程 (13)4.4.1编程技巧 (13)4.4.2编程特点 (15)4.4.3编程方法 (15)4.4.4编程步骤 (16)4.4.5实例分析 (16)5 典型实例分析（二） (17)6 设计总结 (21)附录A 加工程序 (23)参考文献 (30)致谢 (31)1 引言科学技术和社会生产的不断发展，对机械产品的性能、质量、生产率和成本提出了越来越高的要求。

机械加工工艺过程自动化是实现上述要求的重要技术措施之一。

他不仅能够提高品质质量和生产率，降低生产成本，还能改善工人的劳动条件，但是采用这种自动和高效率的设备需要很大的初期投资，以及较长的生产周期，只有在大批量的生产条件下，才会有显著的经济效益。

轴类零件加工工艺方案设计说明书

主要表面（外圆）
本单元小结
零件工艺性分析方法
采集分析信息的关键：
应用分析方法分析特定零件
与实际加工联系对应的技术准备
轴类零件制造工艺特点
毛坯
棒料
锻件
加工方法
车（粗、半精）
磨（精车）
安装
一端夹持
对顶
一夹一顶
工序尺寸
多为第一类，轴向尺寸、键槽为第二类
教学单元
零件工艺设计原则
零件毛坯选择
添加标题
2
主题
添加标题
3
加工前应做的技术准备
添加标题
4
教学目标
添加标题
5
熟练进行零件工艺性分析
添加标题
6
二、轴类零件图纸的工艺性分析
支承传动件传递运动、扭矩
添加标题
1
轴类零件在机器中的作用：
添加标题
2
结构特点：
添加标题
3
回转体、由各种回转面组成
添加标题
4
主要技术要求：
添加标题
5
轴的直径精度，圆度、圆柱度、同轴度、垂直度等
工艺设计前的决策内容
本单元小结
上教学单元回顾
毛坯确定
1、
工艺设计步骤与方法
2、
工序尺寸计算方法
3、
工艺文件种类选择与填写
4、
2、复杂轴的工艺设计
1、简单轴的工艺设计
本教学单元主题
接工艺过程卡
1、结构特点：回转面
轴类零件加工小结
1、加工特点：以车为主，磨做精加工
1、毛坯选择：棒料
工艺计算
2、
工艺分析
2、
202X

轴类零件加工工艺分析与设计

（四）形位公差的选用
(1) 一般形状公差应比位置公差小：同一要素上给定的形状公差值应小于位置公差值。如同一平面上，平面度公差值应小于该平面对基准的平行度公差值。
(2) 表面粗糙度与形状公差的大概的比例关系：通常，表面粗糙度的Ra值可取为形状公差值的 (20%~25%)。
1.2 轴类零件的技术要求
定位位置公差—同轴度
要求被测实际要素与基准要素同轴。
同轴度公差带
4. 圆跳动
圆跳动是指零件上被测回转表面相对于以基准轴线为轴线的理论回转面的偏离度。
5. 对称度

对称度常用在具有对称结构的沟或槽处，例如轴系传动中的轴径与轴上零件的配合。例如当齿轮、蜗轮、皮带轮安装在轴上时，需要靠键实现连接和传递扭矩。此时轴上的键槽和轮毂孔内的键槽必须对中心线对称，否则很难装配。
对于性质很软、塑性很高的低碳钢,加工时不易断屑、容易硬化。往往采用正火的办法,提高其强度和硬度、降低韧性,从而改善其切削加工性。对于硬度很高的高碳工具钢,加工时刀具极易磨损。可以采用球化退火的办法,降低其硬度,从而改善其切削加工性。 2.改变加工条件合理选择刀具材料、刀具几何参数、切削用量也是改善材料切削加工性的有效措施。

(1)加工精度
1)尺寸精度轴类零件的尺寸精度主要指轴的直径尺寸精度和轴长尺寸精度。按使用要求，主要轴颈直径尺寸精度通常为IT6-IT9 级，精密的轴颈也可达IT5级。

2)几何精度轴类零件一般是用两个轴颈支撑在轴承上，这两个轴颈称为支撑轴颈，也是轴的装配基准。对于一般精度的轴颈，几何形状误差应限制在直径公差范围内，要求高时，应在零件图样上另行规定其允许的公差值。

毕业设计---轴类零件加工工艺设计

毕业设计---轴类零件加工工艺设计导言随着制造业对高质量、高精度和高效率的要求越来越高，加工工艺成为制造业中不可或缺的环节。

轴类零件是机械制造中常见的一种零件，其加工工艺设计是影响零件质量和生产效率的重要因素。

本文将围绕轴类零件的加工工艺设计展开论述。

一、轴类零件的定义轴类零件指由旋转运动的轴承受机械力并把力传递到其他部件的零件。

它是机械设备中重要的零件之一，广泛应用于各种机械设备中，包括汽车、工业机械、农业机械等领域。

二、轴类零件的加工过程轴类零件一般经过以下加工过程：1.材料准备：根据轴类零件的不同需求，选用不同的材料。

常用的材料有碳钢、合金钢、不锈钢、铜、铝等。

2.锻造或铸造：将选好的材料加热至适当温度，然后通过锻造或铸造的方式将材料制成原始形状。

3.粗加工：使用车床或铣床等工具对轴类零件进行粗加工，形成大致的形状和尺寸。

4.精加工：使用磨床或刀具等工具对轴类零件进行精加工，达到高精度的尺寸和表面光洁度。

5.热处理：根据轴类零件的要求，进行热处理，提高其强度、硬度和耐磨性。

6.表面处理：使用电镀、喷涂等方式对轴类零件进行表面处理，提高其耐腐蚀性和美观度。

三、轴类零件加工工艺设计轴类零件的加工工艺设计是提高零件精度和生产效率的关键，下面将介绍几个常见的加工工艺设计方法。

1.粗加工的切削方式选择轴类零件的切削方式对于粗加工的质量影响较大。

在选择切削方式时，需根据轴类零件的材料、形状、尺寸等因素综合考虑。

常用的切削方式包括顺削、反削、倒切、半倒切等。

顺削适用于中低硬度的材料；反削适用于具有棱角明显的零件；倒切适用于加工直径较大的轴类零件；半倒切适用于某些形状复杂的轴类零件。

综合考虑后，应选择尽可能少的切削次数，降低成本，提高效率。

2.精加工的刀具选择精加工是轴类零件加工过程中最重要的环节之一。

在精加工时，我们需要选择一种合适的刀具，以确保零件的精度和表面光洁度。

一般来说，刀具的选择要根据工件材料、形状、尺寸等因素来确定。

输出轴零件图工艺设计说明书

****: ***年级: 10机设(4)班**: **学号: ************目录1、工艺选择说明 (1)1.1零件图工艺分析 (1)1.2毛胚的选择及尺寸的确定 (1)1.3基准的选择 (2)1.4确定工序尺寸及加工余量 (3)2、工艺流程 (4)2.1输出轴各部分尺寸及加工精度要求 (4)2.2具体工艺流程 (5)3、小结 (7)4、参考文献 (7)附：产品零件图一、工艺选择说明1、零件图工艺分析我的题目是输出轴加工工艺设计，输出轴是典型的阶梯轴，其作用主要用来传递转矩和动力。

现在对零件图的结构特点和技术要求进行分析：①载荷分析：输出轴承受的载荷比较大，要求输出轴材料应具有足够强的硬度和耐磨性能；②尺寸公差分析：零件图上的轴颈Φ60的公差为0.013mm,查公差表可知，其精度等级达到了IT5，另外，两个轴头Φ54.4和Φ80的公差分别为0.05mm、0.019mm,查公差表可知，其精度等级也都已达到了IT6精度，因此，在加工过程中要特别注意轴颈和轴头的加工；③位置度分析：两轴头的同轴度为0.02mm,在加工过程中必须打中心空以保证同轴度，另外，对键槽的直线度也有要求。

④热处理：零件图要求调质处理28~32HRC。

2、毛胚的选择及其尺寸的确定2．1确定毛坯种类毛坯种类的选择不仅影响毛坯的制造工艺及费用，而且也与零件的机械加工工艺和加工质量密切相关。

为此需要毛坯制造和机械加工两方面的工艺人员密切配合，合理地确定毛坯的种类、结构形状。

毛坯种类有：1）铸件对形状较复杂的毛坯，一般可用铸造方法制造。

目前大多数铸件采用砂型铸造，对尺寸精度要求较高的小型铸件，可采用特种铸造，如永久型铸造、精密铸造、压力铸造、熔模铸造成和离心铸造等。

2）锻件锻件毛坯由于经锻造后可得到连续和均匀的金属纤维组织。

因此锻件的力学性能较好，常用于受力复杂的重要钢质零件。

其中自由锻件的精度和生产率较低，主要用于小批生产和大型锻件的制造。

数控技术专业毕业设计说明书范本

##########职业技术学院数控技术专业毕业设计说明书设计题目轴类零件的加工工艺与编程学生####学号#########指导教师#####专业数控技术年级2008级摘要随着科学技术的飞速发展和经济竞争的日趋激烈,产品更新速度越来越快,复杂形状的零件越来越多,精度要求越来越高,多品种、小批量生产的比重明显增加,激烈的市场竞争使产品研制生产周期越来越短,传统的加工设备和制造方法已难以适应这种多样化、柔性化与复杂形状零件的高速高质量加工要求。

本课题来源于生产，是对所学知识的应用，它包括了三年所学的全部知识，在数控专业上具有代表性，而且提高了综合运用各方面知识的能力。

程序的编制到程序的调试，零件的加工运用到了所学的AutoCAD、CAXA制造工程师软件、数控机床操作、子程序、刀具的选择、零件的工艺分析、数学处理、工艺路线等一系列的容。

这将所学到的理论知识充分运用到了实际加工中，切实做到了理论与实践的有机结合。

关键词：数控；加工；工艺；编程目录1引言 (1)1.1数控技术的发展及趋势 (1)1.2数控车削加工工艺分析的主要容 (2)2轴类零件的加工工艺设计 (3)2.1轴类加工的容及工艺分析 (3)2.1.1轴类零件加工的容 (3)2.1.2轴类零件加工的工艺分析 (4)2.2轴类零件工艺路线的拟定 (4)2.2.1工艺路线的确定 (4)2.2.2辅助工序的安排 (6)2.3数控机床及其工艺设备的选择 (6)2.3.1数控机床的选择 (6)2.3.2检测量具的选择 (7)2.4轴类零件切削用量参数的确定 (7)2.4.1确定主轴转速 (8)2.4.2确定进给速度 (8)2.4.3确定背吃刀量 (8)2.5拟定数控加工工艺卡 (9)2.5.1 数控加工工序 (9)2.5.2 数控加工工序表 (9)2.6刀具的选择 (10)2.6.1刀具 (10)2.6.2确定对刀点与换刀点 (11)3轴类零件夹具的选用 (13)3.1对轴类零件夹具的基本要求 (13)3.2.1 夹具的类型 (13)3.2.2零件的安装 (13)4车削零件数控加工的编程 (14)4.1数控坐标系的确定 (14)4.2走刀路线的确定 (14)4.3程序编制 (15)5结论 (23)6致 (24)7参考文献 (25)1引言1.1数控技术的发展及趋势机床数控系统，即计算机数字控制(CNC)系统是在传统的硬件数控(NC)的基础上发展起来的。

轴类零件加工课程设计

综上所述，在普车上先平端面，加工外圆去除表面的余量达到要求，完成坯料;然后把工件在数控车床上用三爪自定心卡盘夹持左端，并留有足够的夹持长度（12mm的夹持端），右端用顶尖固定在由工艺设计内容依次加工圆柱、圆锥、圆弧、退刀槽及螺纹，最后用割断刀割断，加工完成后，用电焊将中心孔填实。
2、选择设备
数控机床主要规格的尺寸应与工件的轮廓尺寸相适应。即小的工件应当选择小规格的机床加工，而大的工件则选择大规格的机床加工，做到设备的合理使用。根据被加工零件的外形和材料等条件，选用CK6140数控车床。
（3）图c为切槽走刀路线图。
（4）图d为螺纹切削走刀路线图。
（图a）粗车外轮廓走刀路线图
（图b）精车外轮廓走刀路线图
（图c）切槽走刀路线图
（图d）螺纹切削走刀路线图
四、刀具选择：
1. 粗车时循环车削轮廓——粗车及平端面，选用91°硬质合金右偏刀，为防止副后刀面与工件轮廓干涉，副偏角K´r不宜太小，选k´r=35°，取刀杆直径D=20×20mm。硬质合金焊接刀具。
8、将对中点用油砂纸抹平。
加工方案二：
加工方案：
1、在普通机床上整外圆平端面，完成轴段 38×100。
2、加工中，从右向左。
3、先车 22×30轴段。
4、车 24— 28.494的圆锥面。
5、车R15圆弧。
6、车 16×4槽。
7、车削M20 1.5螺纹。
8、去夹持端。
加工时选择方案二：刚度好
二、工艺措施的拟定：
5. 切割刀——切削刃宽为4mm，取刀柄D=25×25mm；
6. 将所选定的刀具参数填入数控加工刀具卡片（如下表所示）以便编程和操作管理。
（4）装夹方法：用三爪自定心卡盘夹持零件左端，并留有足够的夹持长度及切割长度（12mm），右端用顶尖固定。(采用直径为5mm的中心孔，是为了保证R15连接圆弧，28.494的精度)如下图所示：

轴套类数控车削加工工艺及编程设计说明书4

目录1.设计题目及零件图 (1)1.1数控车零件设计题目及零件图 (1)1.2数控铣零件设计题目及零件图 (1)2.工艺设计 (2)2.1数控车零件工艺设计 (2)2.1.1工艺分析 (2)2.1.2工艺安排 (2)2.2数控铣零件工艺设计 (3)2.2.1工艺分析 (3)2.2.2工艺安排 (3)3.零件工艺规程 (4)4.程序设计 (4)4.1数控车零件程序设计 (4)4.1.1机床的选择 (4)4.1.2刀具的选择 (4)4.1.3数值计算 (5)4.1.4切削参数的选择 (5)4.2数控铣零件程序设计 (6)4.1.1机床的选择 (6)4.1.2刀具的选择 (6)4.1.3数值计算 (6)4.1.4切削参数的选择 (7)5.数控加工程序清单 (7)5.1数控车零件程序清单 (7)5.2数控铣零件程序清单 (17)6.数控车、铣床程序仿真结果 (16)6.1数控车床程序仿真结果 (16)6.2数控铣床程序仿真结果 (17)7.设计总结 (18)参考书及资料目录文献 (19)1.零件的分析如图1.1所示为轴套零件三维模型图，图1.2所示为轴套二维零件图（图中有不清晰之处请参加CAD图），试制定出该零件的加工工艺方案，编制其数控加工程序，并对程序进行仿真加工。

图1.2 零件三维图图1.1 零件二维图1.1零件的尺寸标注分析零件图上的尺寸是制造、检验零件的重要依据，生产中要求零件图中的尺寸不允许有任何差错。

在零件图上标注尺寸，除要求正确、完整和清晰外，还应考虑合理性，既要满足设计要求，又要便于加工、测量。

关于尺寸标注主要包括功能尺寸、非功能尺寸、公称尺寸、基本尺寸、参考尺寸、重复尺寸等等。

该零件图说标注的尺寸均完整，符合国家要求，位置准确，表达清楚。

1.2零件的几何要素分析从图1.1分析得知，该零件的结构主要由圆柱面、圆弧面、圆锥面、螺纹头、螺纹孔、槽等特征组成，这些特征在普通车床上难以完成，需要在数控车上加工。

花键轴工艺设计说明书

工艺设计说明书一、分析零件图（如图）1、零件名称：花键轴；2、材料：38CrMoAlA；3、质量：15.19kg；4、产量：100件；5、技术要求：1）1:20锥度接触面积不少于80%；2）φ50mm部分氮化层深度为0.2-0.3mm,硬度62-65HRC。

二、锻造工艺性分析1、加工目的、环境及锻后现象分析零件为轴类零件，因此锻造的目的不是侧重于成形、减少加工余量，而是侧重于提高锻件的力学性能。

结合现代工厂设备、技术力量和加工能力，选用自由手工锻造。

锻后零件性能可能变化的趋势有坯料端部弯曲并带毛刺和脱碳等。

2、零件结构形状对锻造适应性的分析即锻件结构工艺性分析。

该零件为简单的阶梯轴类零件，可通过手工自由锻造来完成初步成型。

因锻造而产生的缺陷可以通过锻造后的热处理和切削加工来改善。

三、绘制锻件图锻件图是根据零件图绘制的。

自由锻件图是在零件图的基础上考虑了加工余量、锻造公差、工艺余块等参数后绘制而成的。

根据以下步骤绘制锻件图（如图）：（1）确定锻件形状。

（2）用红线绘出锻件图。

（3）计算尺寸，查公差并注于图上。

四、参数选择1、工艺参数首先选择工艺余块以简化锻件外形，然后确定加工余量和公差。

2、选择依据选择参数应考虑锻件的材料、形状尺寸、现有设备、生产批量等因素。

3、确定方法查有关标准进行分析，并与同类件比较，选择的公差余量可依下列条件确定：（1）锻件数量。

数量多，其值取小些，否则取大些。

（2）锻件材料。

一般材料其值取小些，特殊钢取大些。

（3）表面质量。

原材料的表面质量好，其值取小些，否则取大些。

（4）锻件形状尺寸。

锻件形状简单，长度短，其值取小些，否则取大些。

（5）锻工技术水平。

锻工技术水平高，其值取小些，否则取大些。

（6）工具和设备情况、企业工艺习惯等其它因素。

4、数据处理对于大型锻件尾数圆整为5或0；中小型锻件按四舍五入原则处理成整数。

最后确定的工艺参数如锻件图所示。

五、确定坯料质量和锻件尺寸1、确定坯料质量坯料质量包括锻件本身的质量、加热时氧化烧损、切头时的损失及冲孔时的芯料损失等。

课程设计水泵轴的加工工艺与编程说明书

摘要数控是先进制造技术的基础技术。

数控加工在现代化生产中显示出很大的优越性。

零件加工面临的一个主要问题是产品的高精度、多样性和批量小的矛盾。

这就要求数控车床的生产具有高效率，灵活性。

CNC数控系统由于采用软件控制，具有了很大的柔性。

在这里本论文包括了水泵轴的设计，及选择水泵轴的毛坯，进而，一步一步的进行数控加工，在设计工艺的时候，加入了加工工艺工序卡，并配有AutoCAD软件画的图。

而且手工编写了详细的数控车床与铣床编程。

关键词：轴类零件，支承板，硬质合金，手工编程ABSTRACTNumerical control is the basic of the advanced manufacture. Numerical control machining makes a great advantage in producing of modernization.Parts machining faces a major problem that the contravention among high precision, variety and small batch, which requires the numerical control lathe with high efficiency and brainwave. As CNC numerical control system is control led by software, it is very flexible.Here the thesis is made up with the design of water pump shaft and the choice of water pump roughcast, and it includes the machining process too. When designing the craftwork working procedure cards insert the thesis. And the picture is pictured by the software of AutoCAD. What’s more, the detailed numerical control lathe and milling machine program is compiled.Keywords：shaft part，bearing board，horniness metal，handcraft program目录第一章引言 (4)第二章水泵轴的设计 (5)2.1 水泵轴的材料选取 (5)2.2 水泵轴的结构设计 (6)2.2.1 水泵轴的毛坯 (6)2.2.2 水泵轴的组成 (6)2.2.3 水泵轴的结构和形状取决于 (6)2.2.4 水泵轴的设计要求 (6)2.2.5 零件在轴上的固定 (7)2.2.6 水泵轴的设计原理说明 (7)第三章水泵轴轴加工工艺分析及确定 (9)3.1 零件的选材 (9)3.1.1 满足零件的性能要求 (9)3.1.2 满足材料的工艺性能需求 (9)3.1.3 考虑材料的经济性 (10)3.2 毛坯的确定 (10)3.3 定位基准的选择 (10)3.3.1 粗基准的选择 (10)3.3.2 精基准的选择 (11)3.4 加工顺序的安排 (11)3.4.1 加工顺序的确定 (11)3.4.2 零件图样分析 (11)3.4.3 零件加工工序分析 (12)3.4.4 工艺方案拟定 (12)3.4.5 水泵轴的加工工序 (12)3.5 加工设备选择 (15)3.6 装夹方案 (15)3.7 刀具的选取 (15)3.8 确定工序尺寸 (16)3.9 确定切削用量 (16)3.9.1 设置刀点和换刀点 (17)3.9.2 主轴转速的确定 (17)3.9.3 进给速度的确定 (17)3.9.4 确定背吃刀量 (18)第四章数控加工程序的编写 (19)4.1 数控编程步骤 (19)4.2 数控编程说明 (20)4.3 水泵轴的数控编程 (20)第五章小结 (21)致谢 (22)参考文献 (23)附录A (24)第一章引言目前，世界先进制造技术不断兴起，超高速切削、超精密加工等技术的应用，柔性制造系统的迅速发展和计算机集成系统的不断成熟，对数控加工技术提出了更高的要求。

轴零件的机械加工工艺
