建筑节能设计.ppt
合集下载
绿色建筑ppt课件完整版(2024)
2024/1/28
6
02
绿色建筑评价标准与体系
2024/1/28
7
国内外评价标准介绍
2024/1/28
中国绿色建筑评价标准
包括节地与室外环境、节能与能源利用、节水与水资源利用、节材与材料资源利用、室内 环境质量、施工管理、运营管理7类指标。
LEED（领先能效环境设计）标准
由美国绿色建筑协会建立并推行，综合考虑建筑的位置、交通、用水效率、能源与大气、 材料与资源、室内环境质量等多方面因素。
03
22
05
水资源管理与节约在绿色建筑中 实践
2024/1/28
23
雨水收集、处理和回用系统
01
02
03
雨水收集
通过合理设计雨水收集系 统，将建筑物屋顶、道路 等区域的雨水进行收集。
2024/1/28
雨水处理
采用物理、化学或生物方 法对收集的雨水进行处理 ，去除其中的杂质和污染 物。
雨水回用
将处理后的雨水用于冲厕 、绿化浇灌、道路清洗等 非饮用用途，减少自来水 的用量。
特点：高强度、高耐久性、高体积稳定性 等。
02
05
特点：轻质高强、抗震性能好、施工速度 快等。
应用：大跨度桥梁、高层建筑、海洋工程 等。
03
2024/1/28
06
应用：厂房、仓库、体育馆、展览馆等。
19
室内环境优化措施探讨
通风设计
采用自然通风和机械通风相结合的方式，保证室内空气质量。
2024/1/28
合理设置进风口和排风口，避免气流短路和死角。
20
室内环境优化措施探讨
采光设计
充分利用自然光，减少人工照明能耗。
合理设置窗户位置和大小，避免眩光和直射阳光 。
建筑节能课件
有
110m×30m+600m2×2=4500
18000
（30m×10m+10m×15 m×2） ×30m=18000 18000
4500/18000=0.25
无 C 有
140m×30m+600m2=4800
4800/18000=0.267
140m×30m+600m2×2=5400
5400/18000=0.30
8
建筑师在建筑节能设计中，应主动合理地采取各种 保温隔热措施以及自然通风、遮阳等设计手段，以适应 地区气候特点，节约能源。建筑师的整体设计理念要有
节能意识，有环境意识，在什么地方应用什么材料，应
有周密考虑，然后通过设计形成自身的节能系统。这时 候，各专业工程师参与进来，就可根据建筑师的大前提， 选择最优的节能方案。
14
二、单体建筑节能设计
单体建筑节能设计，应从方案设计阶段着手。建
筑的平面形状、空间尺度、门窗大小、建筑构造等等
都是建筑师们应认真对待的。建筑师在进行活跃的建 筑创作过程中，应有强烈的节能意识，强调建筑单体 的节能效应整体性。
15
建筑节能设计涉及面很广，主要的有两个方面：
一是建筑物在发挥其正常功能过程中的能耗问题。
因素分析，优化建筑的规划设计。
12
1、建筑的总体布局，应将多层、小高层、高层建 筑分组团，由南向北，由低到高逐次布置，强调建
筑的天然采光和自然通风。
2、建筑物的朝向应综合考虑用地条件、群体组合 和空间环境等因素。一般可选取朝南或南偏东15º 至南偏西10º 范围。
13
3、建筑物间距应保证每户有较好的日照和自然通风
普遍的现象。但由于围护结构未采取节能措施，热工

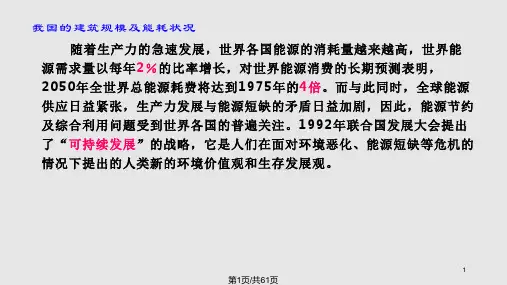

建筑节能技术PPT课件
建筑设计与节能
• 建筑节能设计应从分析地区气候条件出发，使建筑在冬季最大限度地利用自然能进行采暖，多获得热量和 减少热损失，夏季最大限度地减少得热和利用自然条件通风降温。
• 建筑规划布局主要结合建筑朝向、建筑间距等方面综合分析。建筑单体设计通过对建筑体型、平面尺寸等 相关参数的分析进而得出建筑节能技术的优化方案。
长轴为东西向的长方形体形最好，正方形次之，长轴为南北向的长方形体形节能效果最差。
14
第14页/共61页
15
第15页/共61页
围护结构节能技术
• 建筑外围护结构包括外墙（包括玻璃幕墙） 、外门窗、 屋顶、地面等。
• 由于建筑围护结构保温隔热性能差，导致我国大部分建 筑室内热环境不佳，能源浪费十分严重。
Phase 2
从2010年起到2020年， 进一步提高建筑节能 标准，平均节能率要 达到 65%，东部地区 要达到更高的标准。 一些建筑的节能率要 达到75%标准。
如果能完成上述目标，2020年，我国建筑能耗可减少3.35亿吨标准煤， 这相当于2002年整个英国能耗的总量，这是个非常可观的数字，对人类社 会的可持续发展也是一个巨大的贡献。
②自动开启、调整或停止系统各个设备，简化操作管理。 可以提高设备的运行效率，节约能耗。
③确保设备安全运行，防止设备事故，降低系统设备的 维修费用。
现状：自动控制水平差别较大，极少项目能够实现冷源 系统完全的自控。甚至安装了自控装置，但是形同虚设， 没有达到灵活调节、优化运行的目的。
第39页/共61页
常见部位有：内外墙交接处、外墙转角部位、保温结构中龙骨部位及踢 脚部位。
21
第21页/共61页
门窗节能设计
• 门窗在建筑节能中的意义
《建筑节能及措施》ppt课件
绿色建筑材料产业
发展绿色建筑材料产业，推广高效隔热材料、节能玻璃等绿色建筑 材料。
节能技术与装备产业
推动节能技术与装备产业发展，提高建筑节能技术与装备的自主创 新能力。
建筑节能政策与法规完善方向
完善建筑节能法律法规
制定更加严格的建筑节能法律法规，明确建筑节能的标准和要求 。
强化政策引导与激励
制定更加积极的建筑节能政策，鼓励社会资本投入建筑节能领域， 推动建筑节能技术的研发和应用。
建筑节能是节能减排的重要领域之一，也是国家可持续发展战略的重要组成部分。
建筑节能可以降低能源消耗，减少温室气体排放，缓解能源供应压力，同时也可以 提高建筑的经济效益和居住舒适度。
建筑节能的国内外现状
在国外，建筑节能已经得到了广泛的应 用和推广，许多国家制定了严格的建筑 节能法规和标准，推广节能建筑和绿色
高效绿色建筑机电系统及装备
02
研究高效、低能耗的绿色建筑机电系统及装备，实现建筑内部
环境的智能化调控。
建筑环境电气化与智能化控制技术
03
利用物联网、大数据、云计算等技术手段，实现建筑环境的电
气化与智能化控制，提高建筑能源利用效率。
建筑节能产业发展趋势
节能服务产业
推动节能服务产业发展，提供建筑节能咨询、设计、施工、运营 管理等一体化服务。
建筑设计应注重提高建筑物的保温、 隔热性能，降低建筑物的热损失，从 而减少采暖和空调等设备的能耗。
建筑设计应充分考虑当地的气候、环 境等因素，采用适宜的建筑形式和布 局，以充分利用自然能源，减少对人 工能源的依赖。
节能建筑材料选择措施
选择节能建筑材料是实现建筑 节能的重要手段之一。
节能建筑材料应具备高效保温 、隔热、隔声等性能，能够有 效地降低建筑物的能耗。
发展绿色建筑材料产业，推广高效隔热材料、节能玻璃等绿色建筑 材料。
节能技术与装备产业
推动节能技术与装备产业发展，提高建筑节能技术与装备的自主创 新能力。
建筑节能政策与法规完善方向
完善建筑节能法律法规
制定更加严格的建筑节能法律法规，明确建筑节能的标准和要求 。
强化政策引导与激励
制定更加积极的建筑节能政策，鼓励社会资本投入建筑节能领域， 推动建筑节能技术的研发和应用。
建筑节能是节能减排的重要领域之一，也是国家可持续发展战略的重要组成部分。
建筑节能可以降低能源消耗，减少温室气体排放，缓解能源供应压力，同时也可以 提高建筑的经济效益和居住舒适度。
建筑节能的国内外现状
在国外，建筑节能已经得到了广泛的应 用和推广，许多国家制定了严格的建筑 节能法规和标准，推广节能建筑和绿色
高效绿色建筑机电系统及装备
02
研究高效、低能耗的绿色建筑机电系统及装备，实现建筑内部
环境的智能化调控。
建筑环境电气化与智能化控制技术
03
利用物联网、大数据、云计算等技术手段，实现建筑环境的电
气化与智能化控制，提高建筑能源利用效率。
建筑节能产业发展趋势
节能服务产业
推动节能服务产业发展，提供建筑节能咨询、设计、施工、运营 管理等一体化服务。
建筑设计应注重提高建筑物的保温、 隔热性能，降低建筑物的热损失，从 而减少采暖和空调等设备的能耗。
建筑设计应充分考虑当地的气候、环 境等因素，采用适宜的建筑形式和布 局，以充分利用自然能源，减少对人 工能源的依赖。
节能建筑材料选择措施
选择节能建筑材料是实现建筑 节能的重要手段之一。
节能建筑材料应具备高效保温 、隔热、隔声等性能，能够有 效地降低建筑物的能耗。
建筑节能的措施ppt课件

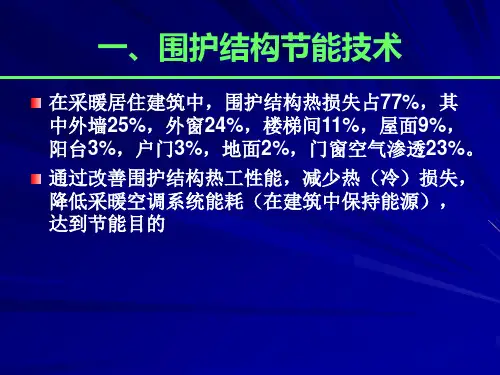

采用增加窗玻璃层数、玻璃贴透明聚酯膜、 加装建筑外门窗密封条、使用低辐射玻璃 （Low-E)、采用导热系数低的门窗框，降 低室内外空气热传导。 屋面和楼地面保温与隔热
综合考虑建筑物通风、遮阳、自然采光等 优化集成节能技术
2.墙体保温材料
保温材料及种类 在一般的建筑保温中，人们把在常温（20℃）下，
屋面保温隔热
屋面保温理与墙体保温相同，主要使用的 保温材料为发泡聚苯板、挤塑聚苯板、膨 胀珍珠岩、加气混凝土、聚氨酯等
架空屋面 蓄水屋面 种植屋面 反射降温屋面
节能门窗
外门窗是热损失较大的部件，民用建筑如 能解决外门窗保温隔热问题，将收到明显 的节能效果
未执行节能标准前的建筑基本是钢窗、铝 合金窗、木窗，单层玻璃，建筑热损失非 常大，60%的热损失通过门窗散失，因此， 既有住宅和普通公共建筑节能改造重点以 更换建筑外门窗为主
三、热泵技术
热泵技术是利用低温低品 位热能，利用热泵原理， 将低位热能 “提取”出来 “放”到高位热能中的技 术 空气源--热泵（如空调） 水源--热泵 地源--热泵 用于供暖、制冷，可降低 环境污染，能效比1：3-4 左右----1度电可提取当量34度电的热量
五、太阳能利用技术
第一阶段为被动式太阳房，它是一种完全通过建 筑物结构、朝向、布置以及相关材料的应用进行 集取、储存和分配太阳能的建筑。 第二阶段是太阳能热水器系统与建筑结合应用,分 为供热水和供热水采暖两种方式。 第三阶段为主动式太阳房，它是一种以太阳能集 热器与风机、泵、散热器等组成的太阳能采暖系 统或者与吸收式制冷机组成的太阳能空调及供热 系统的建筑。 第四阶段是加上太阳电池应用，配合低能耗建筑 技术，为建筑物提供热水、采暖、空调、照明用 电，完全能满足这些要求的建筑称“零能房屋”。 太阳能光导系统解决室内照明
公共建筑节能设计标准(ppt 105页)
5.3.4、5.3.5 VAV空凋系统的设计
特点：VAV空调系统，是全空气空调系
统的一种形式，所以它具备全空气系统 的一些特点；与CAV系统相比，它具有 在同一风系统内可以进行不同空调区域 的温度控制；从而它综合了全空气CAV 和FCU+FA系统两者的优点。
VAV系统节能的主要途径：
1）运行节能：通过固定送风温度、改变 送风量的方式适应负荷的变化。此外，
动态平衡电动调节阀的调节特性
动态平衡电动平衡调节阀排布
5.2.8 耗电输热比 HER （以后要求在施工图中标注出HER值）
引自《民用建筑节能设计标准》，但作 了以下三点变更：
1）将水泵铭牌功率改为设计工况点的轴 功率；
2）将典型设计日的平均值指标改为设计 状态下的指标；
3）规定了设计供回水温差。
若每人的最小总新风量低于7.5m3/s （27m3/h），必须对回风量进行校核并 加强对回风的过滤作为补偿，过滤器对 3μm尘粒的过滤效率η应高于60%。
修正后的回风量：L=7.5PD－Lo/η
国际趋势
1. 不能单一地认为人是室内仅有的污染源 （上海测试结果也证实了）；
2. CO2在大气中并不是一种污染物，只有当 其浓度＞5000×10-6时，才有害健康；
m3/h； Voc－需求最大的房间的新风量，m3/h； Vsc－需求最大的房间的送风量，m3/h。
5.3.10 本条文对体量较大的公共建筑 提出了划分内区、外区的要求
特征：外区空调负荷随季节改变，内区基本上 不受室外气候条件变化的影响。
内、外区的划分方法：
1）进深和室内冷负荷较大的建筑，如商场可 根据“负荷平衡法”划分内、外区。
公共建筑节能设计标准
（GB 50189 – 2005）
《建筑节能政策》PPT课件
随着城市化进程，公共建筑向大型化、高 档化发展，城市用电负荷进一步加大。普通公 共建筑采用集中空调的越来越多，甚至发展到 住宅也采用集中空调和新风系统……
整理ppt
7
▼② 大型公共建筑电耗高
大型公共建筑能耗：包括空调、照明、办公 设备、电梯、热水等能耗，尽管能耗与发达 国家相当，但能源浪费严重，节能潜力大。 并且新建建筑中此类建筑的比例急剧增长， 城市用电负荷不堪重负，特别是夏季用电高 峰，不得不区域性限电。
整理ppt
21
第一讲 建筑节能政策体系
整理ppt
22
建筑节能
建造节能建筑
新建建筑执行节能标准 既有建筑节能改造 可再生能源建筑应用 农村建筑节能推广 住宅产业化与绿色建筑
加强运行管理
施工现场节能管理 既有建筑节能运行管理
整理ppt
23
内容 政策
新建建筑执行 节能设计标准
既有建筑节能改造
既有建筑节能运行 可再生能源
整理ppt
10
建筑节能的认识误区(一）
建筑节能就要做保温，保温隔热是一回事 围护结构的隔热性能是指夏季自然通风情况下， 围护结构在室外综合温度和室内空气温度波作用 下，其内表面保持较低温度的能力。 围护结构的保温性能通常是指在冬季室内外条件 下，围护结构阻止室内向室外传热，使室内保持 适当温度的能力。 密闭静止的空气是较好的保温层，流动的空气是 较好的隔热层，穿棉袄是保温，打阳伞是隔热。 保温层可产生一定的隔热效果，隔热层却不一定 有保温作用（如架空屋面） 隔热的目的：减少空调开启时间 奥运信息中心、大型商场、海南、昆明
使用节水器具 不使用黏土类材料
节地
统筹城整乡理空ppt间
加强使用管理 提高建筑密度
3
整理ppt
7
▼② 大型公共建筑电耗高
大型公共建筑能耗：包括空调、照明、办公 设备、电梯、热水等能耗，尽管能耗与发达 国家相当，但能源浪费严重，节能潜力大。 并且新建建筑中此类建筑的比例急剧增长， 城市用电负荷不堪重负，特别是夏季用电高 峰，不得不区域性限电。
整理ppt
21
第一讲 建筑节能政策体系
整理ppt
22
建筑节能
建造节能建筑
新建建筑执行节能标准 既有建筑节能改造 可再生能源建筑应用 农村建筑节能推广 住宅产业化与绿色建筑
加强运行管理
施工现场节能管理 既有建筑节能运行管理
整理ppt
23
内容 政策
新建建筑执行 节能设计标准
既有建筑节能改造
既有建筑节能运行 可再生能源
整理ppt
10
建筑节能的认识误区(一）
建筑节能就要做保温，保温隔热是一回事 围护结构的隔热性能是指夏季自然通风情况下， 围护结构在室外综合温度和室内空气温度波作用 下，其内表面保持较低温度的能力。 围护结构的保温性能通常是指在冬季室内外条件 下，围护结构阻止室内向室外传热，使室内保持 适当温度的能力。 密闭静止的空气是较好的保温层，流动的空气是 较好的隔热层，穿棉袄是保温，打阳伞是隔热。 保温层可产生一定的隔热效果，隔热层却不一定 有保温作用（如架空屋面） 隔热的目的：减少空调开启时间 奥运信息中心、大型商场、海南、昆明
使用节水器具 不使用黏土类材料
节地
统筹城整乡理空ppt间
加强使用管理 提高建筑密度
3
建筑节能讲义PPT课件
二、《夏热冬冷地区居住建筑节能设计标准》简介
1、夏热冬冷地区的范围
夏热冬冷地区是指长江中下游及其周围地区，该地区范围大致为陇海线以南，南岭以北，四川盆地以东，包括上海、重庆两个直辖市，湖北、湖南、江西、安徽、浙江五省的全部，四川、贵州两省的东半部，江苏、河南两省的南半部，福建省的北半部，陕西、甘肃两省的南端，广东、广西两省区北端，涉及16个省、市、自治区。该地区面积约为180万平方公里，人口亿左右，国内生产总值约占全国的48%，是一个人口密集、经济发达的地区。
2.5
---
冬季最冷月室外平均气温≤5 ℃
4.7
3.2
3.2
2.5
---
东、西（东或西偏北300到偏南600范围）
无外遮阳措施
4.7
3.2
---
---
---
有外遮阳（其太阳辐射透过率≤20%）
4.7
3.2
3.2
、从资源消耗来看。我国石油消费量增长100%，天然气92%，钢143%。如今，我国的钢材消费量已经达到亿吨，接近美国、日本和欧盟钢铁消耗量的总和，约占世界的40%；水泥消费约8亿吨，约占世界的50%；电力消费已超过日本，居世界第二位，仅低于美国。
、以单位GDP产出能耗表征的能源利用效率，我国与发达国家差距非常之大，以日本为1，则意大利为，法国德国英国，美国为，加拿大，而我国却高达。
节能建筑：是指按节能设计标准设计和建造，使其在使用过程降低能耗的建筑。
绿色建筑：是指为人们提供健康、舒适、安全的居住、工作和活动的空间，同时在建筑全生命周期中实现高效率地利用资源，最低限度地影响环境的建筑物。
1、名词解释
2、能源形势
、我国从储备量来看。化石能源探明储量中，90%以上是煤灰，人均储量仅为世界平均水平的1/2；石油为11%，天然气为4.5%。中国石油资源的现在储量将不足10年消费，勉强可维持30年。
1、夏热冬冷地区的范围
夏热冬冷地区是指长江中下游及其周围地区，该地区范围大致为陇海线以南，南岭以北，四川盆地以东，包括上海、重庆两个直辖市，湖北、湖南、江西、安徽、浙江五省的全部，四川、贵州两省的东半部，江苏、河南两省的南半部，福建省的北半部，陕西、甘肃两省的南端，广东、广西两省区北端，涉及16个省、市、自治区。该地区面积约为180万平方公里，人口亿左右，国内生产总值约占全国的48%，是一个人口密集、经济发达的地区。
2.5
---
冬季最冷月室外平均气温≤5 ℃
4.7
3.2
3.2
2.5
---
东、西（东或西偏北300到偏南600范围）
无外遮阳措施
4.7
3.2
---
---
---
有外遮阳（其太阳辐射透过率≤20%）
4.7
3.2
3.2
、从资源消耗来看。我国石油消费量增长100%，天然气92%，钢143%。如今，我国的钢材消费量已经达到亿吨，接近美国、日本和欧盟钢铁消耗量的总和，约占世界的40%；水泥消费约8亿吨，约占世界的50%；电力消费已超过日本，居世界第二位，仅低于美国。
、以单位GDP产出能耗表征的能源利用效率，我国与发达国家差距非常之大，以日本为1，则意大利为，法国德国英国，美国为，加拿大，而我国却高达。
节能建筑：是指按节能设计标准设计和建造，使其在使用过程降低能耗的建筑。
绿色建筑：是指为人们提供健康、舒适、安全的居住、工作和活动的空间，同时在建筑全生命周期中实现高效率地利用资源，最低限度地影响环境的建筑物。
1、名词解释
2、能源形势
、我国从储备量来看。化石能源探明储量中，90%以上是煤灰，人均储量仅为世界平均水平的1/2；石油为11%，天然气为4.5%。中国石油资源的现在储量将不足10年消费，勉强可维持30年。
建筑节能设计(内保温系统) ppt课件
难燃型挤塑聚苯板（B1级套装）
口：难燃型挤塑聚苯板
外墙、热桥、楼板、普通窗上下侧口： • 外墙、热桥、楼板、普通窗上下侧
屋顶：发泡水泥无机保温板
岩棉板 膨胀珍珠岩板
• 外墙（疏散楼梯间处）：发泡水泥
无机保温板 • 屋顶：难燃型挤塑聚苯板
p（可参15ZJ602）
住宅：铝合金单框普通中空玻璃窗，传热系数 3.6。 公建：铝合金单框low-e中空玻璃窗，传热系数 比如5+9A+5、6+9A+6等（根据新的公建规范 权衡要求，当窗墙面积比大于0.4时，窗户的传
• 2、外墙传热系数≤1.0
• 3、单一立面窗墙比小于0.40 • 或者单一立面窗墙比≥0.40，窗户传热系数，太阳得热系数满足上图要 求
ppt课件 26
目 录
05
公共建筑节能建模及计算
（这个章节存在的目的就是为了什么时 候忘记了翻一下。。。）
ppt课件
27
公共建筑节能建模要点-只列重点-具体看实际操作
ppt课件
20
公建与住建的主要构造区别--楼板、飘窗
公共建筑（热桥楼板）
住宅建筑（热桥楼板及楼板保温）
ppt课件
21
公建与住建的主要构造区别--楼板、飘窗
ppt课件
22
目 录
04
公共建筑节能设计标准要点
ppt课件
23
公共建筑节能设计标准要点概述-这里只列重点
• 公共建筑分类：单栋建筑面积大于300㎡的建筑为甲类公共建筑。
外门
通往封闭空间的户门：节能外门，传热 系数3.0（要求小于等于3.0）
通往非封闭空间的户门：多功能户门， 3.2左右，材料库里有多种组合，根据需要选用， 传热系数1.8（要求小于等于2.0） 公建外门：暂时只有气密性要求，不知 道为什么。但是目前都设为节能外门， 不要设那个多功能户门了，传热系数太 小了。
第4章建筑节能PPT课件
图4-10 气候防护单元
是在围护结构保温层靠高温的一侧设一道隔蒸气层(如图4-5所示)。
图4-5 隔蒸气措施 11
《房屋建筑学》机械工业出版社
4.2 建筑节能的基本原理
4.2.4建筑隔热
建筑隔热的含义：建筑隔热通常是指围护结构在夏天隔离太阳辐射热 和室外高温的影响，从而使其内表面保持适当温度的能力。
为达到改善室内热环境，降低夏季空调降温能耗的目的，建筑隔热可 采取以下措施： ⑴建筑物屋面和外墙外表面做成白色或浅白色饰面，以降低表面对太阳辐 射热的吸收系数。 ⑵采用架空通风层屋面，以减弱太阳辐射对屋面的影响。 ⑶屋面采用挤压型聚苯板倒置屋面，能长期保持良好的绝热性能，且能保 护防水层免于受损。 ⑷外墙采用重质材料与轻型高效保温材料的复合墙体，提高热绝缘系数， 以便节约空调降低能耗。 ⑸提高窗户的遮阳性能：如采用活动式遮阳篷、可调式浅色百叶窗帘、可 反射阳光的镀膜玻璃等。
4.2.3建筑保温
⑷传热异常部位的保温构造：
钢筋混凝土柱、梁、垫块、圈梁和过梁等热导率较高的构件嵌入外围护 结构，会造成保温性能差，局部热量损失大，容易出现凝结水。这些部位称 为围护结构的“热桥”或“冷桥” （如图4-3所示）。
《房屋建筑学》机械工业出版社
图4-3 热桥现象 9
4.2 建筑节能的基本原理
⑷自然空调式建筑：建筑物中由设在地下的底部铺有卵石储热层的蓄热 库和一条掩入土中的双套管组成自然空调系统。
19 《房屋建筑学》机械工业出版社
4.4建筑节能规划设计
采暖建筑节能规划设计是建筑节能设计的一个重要方面。它包括： 建筑选址、分区、建筑布局、道路走向、建筑方位朝向、建筑体型、建 筑间距、冬季季风主导方向、太阳辐射、建筑外部空间环境构成等方面。
是在围护结构保温层靠高温的一侧设一道隔蒸气层(如图4-5所示)。
图4-5 隔蒸气措施 11
《房屋建筑学》机械工业出版社
4.2 建筑节能的基本原理
4.2.4建筑隔热
建筑隔热的含义：建筑隔热通常是指围护结构在夏天隔离太阳辐射热 和室外高温的影响，从而使其内表面保持适当温度的能力。
为达到改善室内热环境，降低夏季空调降温能耗的目的，建筑隔热可 采取以下措施： ⑴建筑物屋面和外墙外表面做成白色或浅白色饰面，以降低表面对太阳辐 射热的吸收系数。 ⑵采用架空通风层屋面，以减弱太阳辐射对屋面的影响。 ⑶屋面采用挤压型聚苯板倒置屋面，能长期保持良好的绝热性能，且能保 护防水层免于受损。 ⑷外墙采用重质材料与轻型高效保温材料的复合墙体，提高热绝缘系数， 以便节约空调降低能耗。 ⑸提高窗户的遮阳性能：如采用活动式遮阳篷、可调式浅色百叶窗帘、可 反射阳光的镀膜玻璃等。
4.2.3建筑保温
⑷传热异常部位的保温构造：
钢筋混凝土柱、梁、垫块、圈梁和过梁等热导率较高的构件嵌入外围护 结构，会造成保温性能差，局部热量损失大，容易出现凝结水。这些部位称 为围护结构的“热桥”或“冷桥” （如图4-3所示）。
《房屋建筑学》机械工业出版社
图4-3 热桥现象 9
4.2 建筑节能的基本原理
⑷自然空调式建筑：建筑物中由设在地下的底部铺有卵石储热层的蓄热 库和一条掩入土中的双套管组成自然空调系统。
19 《房屋建筑学》机械工业出版社
4.4建筑节能规划设计
采暖建筑节能规划设计是建筑节能设计的一个重要方面。它包括： 建筑选址、分区、建筑布局、道路走向、建筑方位朝向、建筑体型、建 筑间距、冬季季风主导方向、太阳辐射、建筑外部空间环境构成等方面。
《建筑节能措施》PPT课件
《建筑节能措施》PPT课件汇报人：日期:•建筑节能概述•建筑围护结构节能措施•建筑设备系统节能措施•可再生能源在建筑节能中的应用•建筑节能综合案例分析目录建筑节能概述01定义建筑节能是指在建筑设计、施工、使用等过程中，采用节能技术和设备，降低建筑能源消耗，提高能源利用效率的措施。
意义建筑节能对于缓解能源供需矛盾、减少环境污染、推动可持续发展等方面具有重要意义。
同时，也有助于降低建筑运营成本，提高居民生活质量。
建筑节能的定义与意义目前，我国建筑能耗占全社会总能耗的比重较大，且呈逐年上升趋势。
虽然近年来国家加大了建筑节能的推广力度，但实际效果仍待进一步提高。
现状未来，随着科技的不断进步和节能意识的普及，建筑节能将成为建筑行业发展的重要方向。
绿色建筑、低碳建筑等概念将逐渐深入人心，节能技术和设备的应用也将更加广泛。
趋势建筑节能的现状与趋势政策国家相继出台了《节约能源法》、《民用建筑节能条例》等一系列法律法规，为建筑节能工作提供了有力保障。
同时，各级地方政府也根据实际情况制定了相应的实施细则和政策措施。
法规在建筑节能领域，相关法规主要包括建筑设计规范、施工验收标准、节能产品认证等方面。
这些法规对于规范建筑节能市场秩序、提高节能技术和设备质量具有重要作用。
建筑节能的政策与法规建筑围护结构节能措施02墙体节能技术在墙体中使用高效保温材料，如膨胀珍珠岩、聚苯乙烯颗粒等，降低墙体传热系数，提高保温性能。
保温材料应用复合墙体结构外墙外保温技术墙体绿化技术采用双层墙体结构，形成空气层或保温材料层，有效隔绝室内外温度波动，减少能量损失。
在墙体外部加装保温层，保护主体结构，延长建筑使用寿命，同时提高墙体保温性能。
利用植物的生长，为建筑外墙提供一层绿色保温层，减少太阳辐射对室内环境的影响。
采用Low-E玻璃、中空玻璃等高效保温玻璃，降低窗户传热系数，减少室内热量散失。
高效保温玻璃遮阳设施窗户密封技术设置遮阳篷、百叶窗等遮阳设施，减少夏季太阳直射进入室内的热量，降低空调能耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《深圳经济特区建筑节能条例》第二十四条：具备太阳能集热条什的新建十 二层(注含十二层)以下住宅建筑，建设单位应当为全体住户配置态阳能热水系统。
《深圳市居住建筑节能设计标准实施细则》与《夏热冬暖地区居住建筑节能设计 标准》、《公共建筑节能设计标准》比较(当地方标准高于国家标准时，按地方 标准设计，深圳属夏热冬暖南区)。
(4)照明节能——选择合适的照度、采用节能产品，如节能灯、电字镇流 器等。采用节能技术。
(5)空调能耗控制——空调室温不小于26℃，采暖20~22℃；深圳地区一 般建筑不考虑冬季采暖；采用新型节能设备、热能、冷量回收。
城脉建筑设计(深圳)有限公司
建筑节能的定义
二、建筑节能标准及相关法规
城脉建筑设计(深圳)有限公司
技术手段： 建筑节能从方案阶段就要开始进行，由整体规划到局部造型、内部空问，由概
念性设计到材料构造、设备选择，随着设计的深入达到节能目的。首先是规划设计、 单体建筑方案有节能意识对节能有重大意义。建筑外围护的设计对空调耗量影响很 大。少投入而达到良好节能目的，早期设计是关键。到施工图时再考虑节能是被动 设计，导致建设投资建筑日常使用费增加。
建2.1筑我节国能现的行定的义节能标准与规范
城脉建筑设计(深圳)有限公司
建2.2筑与节建能筑的节定能义相关的主要法规
《中华人民共和国节约能源法》 《中华人民共和国可再生能源法》 《民用建筑节能管理规定》 《广东省节约能源条例》 《建筑节能管理条件》(征求意见稿) 《深圳经济特区建筑节能条例》(包括关外)
建筑节能，包含了降低能 耗、提高用效率和利用可再生 能源三个方面的内容。 三者互促进，缺一不可。
城脉建筑设计(深圳)有限公司
建1.2筑节节能能的的手定段义
一是管理手段，二是技术手段。
管理手段： •政府管理：制定规范，设计审查，政府相关部门检查、抽查、材料送检、施工验收。 •使用管理：设定合理的空调温度(26"C)，制定公共场所的空调电器等设备的使用制 度，养成节水、节电的习惯。 •运行维修：设备维护与保养，延长建筑设备使用年限。
标) 深圳市公共建筑节能设计报审表(规定性指标)(性能性指
标)
城脉建筑设计(深圳)有限公司
建筑节能的定义
一、建筑节能概念
城脉建筑设计(深圳)有限公司
1.1建筑节能的定义
建筑节能，是指在建筑物 的规划、设计、新建(改建、扩 建)、改进和使用过程中，执行 建筑节能标准，采用节能型的 建筑、工艺、设备、材料和产 品，提高保温隔热性能和采暖 供热、空调制冷制热系统效率， 加强建筑物用能系统的运行管 理，利用可再生能源，在保证 建筑物室内热环境质量的前提 下，减少采暖供热、空调制冷 制热、照明、热水供应的能耗。
城脉建筑设计(深圳)有限公司
建2.3筑规节范能简的介定一义
《夏热冬暖地区居住处筑节能设计标准》与2003年l0月1日执行，深圳市 在国家标准的基础上，结合地区特点，制定了《深圳市居住建筑节能改计规范》 及《深圳市居住建筑节能设计标准实施细则》2006年4月l同执行。
《公共建筑节能设计标准》于2005年7月1日执行。 节能规范按全国五个气候分区，根据气候特点分别设置建筑热工标准。深圳 属夏热冬暖地区的南区，主要考虑夏季空调的能耗，一般不考虑冬季采暖。
建筑节能设计
民用建筑节能设计概述
城脉建筑设计(深圳)有限公司
民用建筑节能设计概述
一、建筑节能概念 二、建筑节能标准及相关法规 三、建筑节能措施与构造
四、节能设计送审材料 五、节能设计中常见问题
六、资料摘录： 常用外窗热工性能参数 常用建筑材料热工计算值 节能设计说明专篇施工图格式
七、节能报审表格 深圳市民用建筑施工图设计文件节能抽查备案表 民用建筑节能设计审查备案登记表 深圳市居住建筑节能设计报审表(规定性指标)(性能性节筑能节的能定设义计的几个方面
(1)总平面布置——良好的通风、日照、朝向
(2) 单体方案设计——朝向、窗墙比、外遮阳、室内通风、气流组织、 外墙 颜色。
(3)建筑围护结构材料及构造——外墙材料与墙体保温材料、屋面隔热保 温、 外门窗设计、架空楼板、楼板、地面
城脉建筑设计(深圳)有限公司
建2.4筑规节范能简的介定二义
•节能规范按全国五个气候分区，根据气候特点分别设置建筑热工标准。深圳属夏热冬 暖地区的南区，主要考虑夏季空调的能耗，一般不考虑冬季采暖。 •规范对建筑外围护结构的热工性能有明确的规定要求，按照规定要求设计的建筑可保 证达到节能50％的要求，即规定性指标设计。 •由于建筑设计的多样性，当所设计的建筑不符合规定指标时，并不表示该建筑不节能， 可通过综合评价进行判断，即性能化指标计算。如果仍不符合要求．则要修改屋顶、 外墙、外窗等外围护结构的材料或厚度，直至符合为止。 •有些指标无论用规定性指标还是性能化指标设计，都必须符合规定。如外窗的外启封 面积、气密性要求。住宅屋顶的传热系数，住宅外端热惰性不足时，要验算外端的内 表面温度等。 •综合评价(性能化指标计算)就是将现设计的建筑与标准的建筑(即参照建筑)，通过计 算各自的全年空调耗电量或住宅的空调耗电指数进行列对比，如果设计建筑全年空调 耗电量或耗电指数不大于参照处筑，即表示设计建筑符合节能要求。 •有集中空调的建筑空调专业要进行逐时逐项的冷负荷计算，根据计算结果提供空调用 电量。建筑围护结构的热工性能对冷负荷的影响较大。电气专业根据《建筑照明设计 标准》确定照明设备。公共建筑围护结构分担节能率25％～13％，空调采暖系统分担 节能率约20％～16％，照明设备分担节能率约7％～18％，实现总体节能达50％。
城脉建筑设计(深圳)有限公司
建1.3筑节节能能设的计定的义影响因素
建筑朝向——5％～10％ 自然通风——20％～30％ 体形系数——1％(往北方3％～5％，南方影口向不大) 屋顶(K、D值)——3％ 外墙(K、D值)——15％ 外门窗(k、Cm、sw、qo)——23％～43％(平均窗墙比4％～7％， K：1％～2％，Sw：15％～22％、qo：3％～5％) 空调设备能效比（EER）——17％ 室内换气次数(N)——4％ 全国：1.0次 深圳：1.5次/小时 室内温度(±1℃)——10％ 屋顶和外墙的D值——能耗影响很小，可忽略不计，但对热环境 合适应有影响，所以居住处筑对D值有要求。
《深圳市居住建筑节能设计标准实施细则》与《夏热冬暖地区居住建筑节能设计 标准》、《公共建筑节能设计标准》比较(当地方标准高于国家标准时，按地方 标准设计，深圳属夏热冬暖南区)。
(4)照明节能——选择合适的照度、采用节能产品，如节能灯、电字镇流 器等。采用节能技术。
(5)空调能耗控制——空调室温不小于26℃，采暖20~22℃；深圳地区一 般建筑不考虑冬季采暖；采用新型节能设备、热能、冷量回收。
城脉建筑设计(深圳)有限公司
建筑节能的定义
二、建筑节能标准及相关法规
城脉建筑设计(深圳)有限公司
技术手段： 建筑节能从方案阶段就要开始进行，由整体规划到局部造型、内部空问，由概
念性设计到材料构造、设备选择，随着设计的深入达到节能目的。首先是规划设计、 单体建筑方案有节能意识对节能有重大意义。建筑外围护的设计对空调耗量影响很 大。少投入而达到良好节能目的，早期设计是关键。到施工图时再考虑节能是被动 设计，导致建设投资建筑日常使用费增加。
建2.1筑我节国能现的行定的义节能标准与规范
城脉建筑设计(深圳)有限公司
建2.2筑与节建能筑的节定能义相关的主要法规
《中华人民共和国节约能源法》 《中华人民共和国可再生能源法》 《民用建筑节能管理规定》 《广东省节约能源条例》 《建筑节能管理条件》(征求意见稿) 《深圳经济特区建筑节能条例》(包括关外)
建筑节能，包含了降低能 耗、提高用效率和利用可再生 能源三个方面的内容。 三者互促进，缺一不可。
城脉建筑设计(深圳)有限公司
建1.2筑节节能能的的手定段义
一是管理手段，二是技术手段。
管理手段： •政府管理：制定规范，设计审查，政府相关部门检查、抽查、材料送检、施工验收。 •使用管理：设定合理的空调温度(26"C)，制定公共场所的空调电器等设备的使用制 度，养成节水、节电的习惯。 •运行维修：设备维护与保养，延长建筑设备使用年限。
标) 深圳市公共建筑节能设计报审表(规定性指标)(性能性指
标)
城脉建筑设计(深圳)有限公司
建筑节能的定义
一、建筑节能概念
城脉建筑设计(深圳)有限公司
1.1建筑节能的定义
建筑节能，是指在建筑物 的规划、设计、新建(改建、扩 建)、改进和使用过程中，执行 建筑节能标准，采用节能型的 建筑、工艺、设备、材料和产 品，提高保温隔热性能和采暖 供热、空调制冷制热系统效率， 加强建筑物用能系统的运行管 理，利用可再生能源，在保证 建筑物室内热环境质量的前提 下，减少采暖供热、空调制冷 制热、照明、热水供应的能耗。
城脉建筑设计(深圳)有限公司
建2.3筑规节范能简的介定一义
《夏热冬暖地区居住处筑节能设计标准》与2003年l0月1日执行，深圳市 在国家标准的基础上，结合地区特点，制定了《深圳市居住建筑节能改计规范》 及《深圳市居住建筑节能设计标准实施细则》2006年4月l同执行。
《公共建筑节能设计标准》于2005年7月1日执行。 节能规范按全国五个气候分区，根据气候特点分别设置建筑热工标准。深圳 属夏热冬暖地区的南区，主要考虑夏季空调的能耗，一般不考虑冬季采暖。
建筑节能设计
民用建筑节能设计概述
城脉建筑设计(深圳)有限公司
民用建筑节能设计概述
一、建筑节能概念 二、建筑节能标准及相关法规 三、建筑节能措施与构造
四、节能设计送审材料 五、节能设计中常见问题
六、资料摘录： 常用外窗热工性能参数 常用建筑材料热工计算值 节能设计说明专篇施工图格式
七、节能报审表格 深圳市民用建筑施工图设计文件节能抽查备案表 民用建筑节能设计审查备案登记表 深圳市居住建筑节能设计报审表(规定性指标)(性能性节筑能节的能定设义计的几个方面
(1)总平面布置——良好的通风、日照、朝向
(2) 单体方案设计——朝向、窗墙比、外遮阳、室内通风、气流组织、 外墙 颜色。
(3)建筑围护结构材料及构造——外墙材料与墙体保温材料、屋面隔热保 温、 外门窗设计、架空楼板、楼板、地面
城脉建筑设计(深圳)有限公司
建2.4筑规节范能简的介定二义
•节能规范按全国五个气候分区，根据气候特点分别设置建筑热工标准。深圳属夏热冬 暖地区的南区，主要考虑夏季空调的能耗，一般不考虑冬季采暖。 •规范对建筑外围护结构的热工性能有明确的规定要求，按照规定要求设计的建筑可保 证达到节能50％的要求，即规定性指标设计。 •由于建筑设计的多样性，当所设计的建筑不符合规定指标时，并不表示该建筑不节能， 可通过综合评价进行判断，即性能化指标计算。如果仍不符合要求．则要修改屋顶、 外墙、外窗等外围护结构的材料或厚度，直至符合为止。 •有些指标无论用规定性指标还是性能化指标设计，都必须符合规定。如外窗的外启封 面积、气密性要求。住宅屋顶的传热系数，住宅外端热惰性不足时，要验算外端的内 表面温度等。 •综合评价(性能化指标计算)就是将现设计的建筑与标准的建筑(即参照建筑)，通过计 算各自的全年空调耗电量或住宅的空调耗电指数进行列对比，如果设计建筑全年空调 耗电量或耗电指数不大于参照处筑，即表示设计建筑符合节能要求。 •有集中空调的建筑空调专业要进行逐时逐项的冷负荷计算，根据计算结果提供空调用 电量。建筑围护结构的热工性能对冷负荷的影响较大。电气专业根据《建筑照明设计 标准》确定照明设备。公共建筑围护结构分担节能率25％～13％，空调采暖系统分担 节能率约20％～16％，照明设备分担节能率约7％～18％，实现总体节能达50％。
城脉建筑设计(深圳)有限公司
建1.3筑节节能能设的计定的义影响因素
建筑朝向——5％～10％ 自然通风——20％～30％ 体形系数——1％(往北方3％～5％，南方影口向不大) 屋顶(K、D值)——3％ 外墙(K、D值)——15％ 外门窗(k、Cm、sw、qo)——23％～43％(平均窗墙比4％～7％， K：1％～2％，Sw：15％～22％、qo：3％～5％) 空调设备能效比（EER）——17％ 室内换气次数(N)——4％ 全国：1.0次 深圳：1.5次/小时 室内温度(±1℃)——10％ 屋顶和外墙的D值——能耗影响很小，可忽略不计，但对热环境 合适应有影响，所以居住处筑对D值有要求。
