镀锌钢板风管的制作安装及风管部件保温质量要求与施工工艺
空调工程镀锌钢板风管的制作安装施工方案(精)
空调工程镀锌钢板风管的制作安装施工方案(1施工流程施工准备→材料、设备及部件检验→现场放样→支架制安→风管制作风管检查验收→风管安装→漏光、风试验→暖通设备进场→设备验收→设备安装→单机试运转→各类接口镶接→各类风口镶接→系统调试→中间验收(2技术措施1施工前技术人员必须认真熟悉图纸和有关资料,对工艺流程、工作介质、压力、温度等技术参数和使用的材料及附件的材质、型号、规格了解清楚。
2施工人员必须全面熟悉施工程序、施工方法、质量标准、操作规程和安全技术要求,并在施工中严格执行。
3制作风管所使用的主材,镀锌钢材等,应符合国家现行产品标准及生产厂家的企业标准,并应具有出厂合格证等有关质料证明。
4所有材料附件必须复核设计和国家现行产品标准,并应具有出厂合格证及材料质量保证等有关质料证明。
(3主要施工方法1角钢法兰镀锌风管制作安装a.风管制作●所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。
镀锌薄钢板表面不得有裂纹、结疤水印等缺陷,应有镀锌层结晶花纹。
●制作风管及配件的钢板厚度应符合施工验收规范规定。
●为了保证风管及配件加工制作尺寸的正确性,在预制加工前要在施工现场进行实测、绘制加工草图,确保风管预制符合安装的尺寸要求。
●镀锌钢板在制作过程中,应采取措施使镀锌层不受破坏;展开下料时,方法要正确,尺寸要准确,咬口拼接时咬口连接类型应符合规范规定,要根据板厚、咬口开线和加工方法不同,正确留出规定的咬口余量和法兰翻边余量;风管接缝应交错设置,矩形风管的纵向闭合缝应设在边角上,以增加强度。
b.风管加强圆形风管(不包括螺旋风管直径大于等于800mm,且其管段长度大于1250mm 或总表面积大于4m2均应采取加固措施;矩形风管边长大于630 mm、保温风管边长大于800mm,管段长度大于1250 mm或低压风管单边平面面积大于1.2 m2、中、高压风管大于1.0 m2,均应采取加固措施;非规则椭圆风管的加固,应参照矩形风管执行。
镀锌钢板风管系统制作安装【图】
镀锌钢板风管系统制作安装1、测量放线与风管定位1.1 测量方法本工程风管安装定位工作非常关键，也是工程施工的难点。
风管安装前，应根据施工图纸标注的位置，走向和标高进行放线，然后计算吊杆的长度，吊杆的长度为顶板到角钢底的长度；按照图纸所示风管定位尺寸测量风管实际位置，确定吊杆吊点位置，然后沿风管方向放线，在顶板上弹出黑线，然后根据规范规定的吊架间距在线上划出吊点的位置，吊架安装时严格按照划出的位置打眼固定，保证吊架安装在同一条直线上，使风管安装平直；测量风管穿墙或楼板处的预留洞尺寸是否满足安装要求，若不符合要求，及时通知有关部门进行处理；测量与风管安装位置交叉的其它管道的标高是否满足风管安装要求，若标高不符合要求，及时通知有关部门整改或变更。
1.2 主要测量工具2 风管系统安装本工程风管管材主要包括：镀锌钢板风管、不锈钢风管等。
管道连接方式包括：法兰连接等。
管道保温材料包括：离心玻璃棉保温加铝箔保护层。
2.1 施工技术要求及工艺流程1）风管材料及拟采用的加工方法（如有偏差以设计图纸及招标文件为准）2）风管制作工艺流程3）风管安装工艺流程2.2镀锌钢板风管的制作1）共板法兰制作工艺①法兰连接形式无法兰连接具有成本低、密封性能好，安装方便简捷的特点，适用于中低压的通风管道。
其连接形式如下表所示。
②无法兰连接制作工艺③采用组合式法兰机制作法兰时，法兰高度、板材厚度与板材宽度的关系：④“C”形插条制作工艺“C”形插条无法兰连接是小管径风管连接的一种常用形式，在本工程上该工艺将用于制作长边长不大于630mm的镀锌钢板矩形风管。
“C”形插条制作：“C”形插条由专门的“C”形插条机制作完成。
制作插条采用的镀锌钢板厚度不小于0.75mm。
水平插条与风管插口的宽度匹配一致，其允许偏差为2mm；垂直插条的两端各延长20mm。
插条与风管的连接应平整、严密。
⑤组合法兰风管组装将半成品风管及配件运至施工现场，进行缝合、安装法兰角，调平法兰面，检验风管对角线误差，最后在四角用硅胶密封。
镀锌钢板风管制作工艺及安装方案
镀锌钢板风管制作工艺及安装方案镀锌钢板风管的制作工艺1 范围本工艺标准适用于镀锌钢板的风管制作。
2 施工准备2.1 材料要求及主要机具2.1.1 所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。
2.1.2 制作镀锌钢板风管和配件的板材厚度应符合表4-1的规定。
镀锌钢板风管和配件板材厚度表4-1刮伤、锈斑和凹坑等缺陷。
2.1.4主要使用的机具及工具：龙门剪板机、电冲剪、手用电动剪倒角机、折边机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬门机、型钢切割机、液压钳、钉钳、电动拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、氩弧焊设备、空气压缩机油漆喷枪等设备及镀锌钢板板尺、钢直尺、角尺量角器、划线圆规、划针、洋冲、铁锤、木锤、拍板等小型工具。
2.2 作业条件：2.2.1 集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。
2.2.2 现场分散加工应具有能防雨雪、大风及结构牢固的设施。
2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。
2.2.4 风管制作应有批准的图纸、经审查的大样图、系统图，并有施工员书面的技术质量及安全交底。
3 操作工艺3.1 工艺流程：展开下料→剪切→倒角→咬口制作→风管折方→成型→方法兰下料→焊接→打眼冲孔注：无设计要求时，镀锌钢板风管成品不再行喷漆处理。
3.2 划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。
展开方法宜采用平行线法、放射线法和三角线法。
根据图及大样风管不同的几何形状和规格、分别进行划线展开。
3.3 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。
3.4 剪切时，手严禁伸入机械压板空隙中。
上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。
使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。
3.5 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。
镀锌钢板风管制作安装
镀锌钢板风管制作安装②风管加工风管加工方法是风管与法兰分别加工，组合后再进行安装。
先对板材进行划线，通过机械剪刀和手工剪刀进行剪切，选择适当的咬口方式或焊接进行加工。
法兰由四根角钢组焊而成，焊成后的法兰内径不能小于风管的外径；法兰上的铆钉孔和螺栓孔不应大于150mm。
③风管的连接型式风管在可能的情况下应尽量采用咬接，咬口缝可以增加风管的强度，变形小，外形美观。
其中，按扣式咬口是较理想的咬口形式，便于机械化加工、运输和组装，有利于文明施工，可降低环境噪声并提高生产效率，但必须做好咬口的密封处理，对严密性要求高的风管需补加密封措施，如采用密封胶绳、密封胶条或密封乳胶及锡焊等。
如用锡焊补漏时，焊后应用热水把焊缝处的锡焊药水冲洗干净，以免焊药继续腐蚀钢板。
风管的咬口缝隙应该紧密、宽度应该一致；折边应该平直，圆弧应该均匀；两端面平直。
风管无明显扭曲与翘角；表面平整，不平度不大于10mm。
风管外径或外边长允许偏差为负偏差：边长小于或等于300mm时为-1mm；大于300时为-2mm。
但偏差不能过大，否则将影响风管与法兰的套接。
管口平面度不大于2mm，矩型风管对角线长度之差不大于3mm。
铆接前，应根据板材厚度选择铆钉直径、铆钉长度及铆钉之间的间距等。
铆钉的直径d=2s，s为板厚，但不得小于3mm。
为了能打成压帽以压紧板材，铆钉长度L=2s+（1.5～2）d。
铆钉之间的间距一般为40～100mm，严密性较高时，其间距应小一些。
铆钉孔中心到板边的距离为（3～4）d。
风管法兰焊接焊缝融和良好、饱满，无假焊、漏焊和孔洞；法兰平面度允许偏差为2mm，同一批量加工的法兰孔洞排列应该一致。
风管制作安装过程中边长大于800mm且长度在1200mm以上的风管要用角钢或扁钢加固，其中法兰采用焊接。
④矩形弯管导流叶片的制作按设计规定所有直角弯头的最大边长L≥500mm的圆角，需设置导流叶片。
导流叶片材质及材料厚度应与风管一致。
导流叶片的弧度应与弯管的角度相一致，导流片在弯管内配置符合规定。
钢板风管主要施工工艺及技术措施
钢板风管主要施工工艺及技术措施1、风管安装一般要求1）风管系统安装前，应进一步核实风管等部件的标高是否与深化设计图纸相符，并检查土建预留的孔洞、预埋件的位置是否符合要求，并按图纸在现场绘制加工草图。
2）本工程通风管、空调送、回风管及新风管等均采用镀锌钢板制作，风管配件、钢板厚度和允许漏风量等均应符合规范中有关中、低压系统风管的规定。
3）空调系统的所有弯头、新风入口2米以内的管段、其他通风管、排气管等均采用镀锌钢板制作，风管配件、钢板厚度和允许漏风量均应符合规范有关低压系统风管的规定。
4）与土建风道连接的钢板风管，当长边大于400mm时，须采用厚度不小于1.6mm的钢板制作，并应保证连接接口强度、防止变形，钢板风道应顺气流方向插入，插入口周围空隙应进行密封处理。
5）风管及其部件在安装前应清除内、外表面上的杂质及污物，并保持清洁。
6）风管穿越墙体或楼板时，应预留洞口。
保温风管应用厚度不小于0.75mm的镀锌钢板作保护壳，穿越防火、防爆墙体或楼板时，须采用厚度不小于1.6mm的镀锌钢板。
7）保护壳与风管之间的间隙尺寸为风管保温材料的厚度，保护壳与墙体、楼板之间的空隙应采用不燃材料封堵。
保护壳端面应与墙面或楼板底面平齐或略高，但应比楼板面层高20mm。
8）防火阀连接的穿款（楼板）风管，应设预埋管。
预埋管采用厚度不小于1.6mm的钢板制作。
9）管道井与房间、走道等相连通的孔洞，其间隙应采用不燃材料填塞密实。
2、镀锌板风管加工风管加工采用镀锌铁皮，使用规格必须符合下面规定，严禁以小规格代替大规格，严禁使用不合格产品。
料，咬口形式按使用系统不同，分别采用联合角，按扣式及单平式咬口。
3）风管加工必须外观折角平直，圆弧均匀。
两端平直，无明显翘角，表面凹凸不得大于10mm，且表面无划痕。
风管与法兰边连接牢靠。
翻边平整，宽度均匀，并在6～9mm内，紧贴法兰，不得有孔洞，且翻边不应挡住螺栓孔。
4）矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm时，其管段长度在1.2m以上时，采取加固措施。

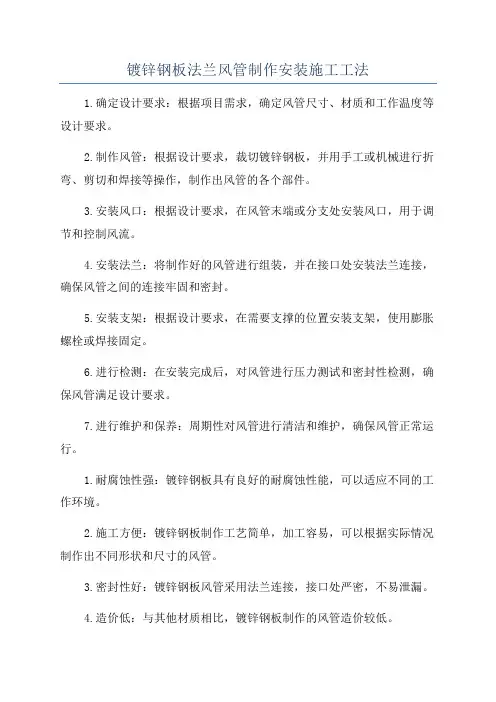

镀锌钢板法兰风管制作安装施工工法
镀锌钢板法兰风管制作安装施工工法
1.确定设计要求：根据项目需求，确定风管尺寸、材质和工作温度等设计要求。
2.制作风管：根据设计要求，裁切镀锌钢板，并用手工或机械进行折弯、剪切和焊接等操作，制作出风管的各个部件。
3.安装风口：根据设计要求，在风管末端或分支处安装风口，用于调节和控制风流。
4.安装法兰：将制作好的风管进行组装，并在接口处安装法兰连接，确保风管之间的连接牢固和密封。
5.安装支架：根据设计要求，在需要支撑的位置安装支架，使用膨胀螺栓或焊接固定。
6.进行检测：在安装完成后，对风管进行压力测试和密封性检测，确保风管满足设计要求。
7.进行维护和保养：周期性对风管进行清洁和维护，确保风管正常运行。
1.耐腐蚀性强：镀锌钢板具有良好的耐腐蚀性能，可以适应不同的工作环境。
2.施工方便：镀锌钢板制作工艺简单，加工容易，可以根据实际情况制作出不同形状和尺寸的风管。
3.密封性好：镀锌钢板风管采用法兰连接，接口处严密，不易泄漏。
4.造价低：与其他材质相比，镀锌钢板制作的风管造价较低。
5.使用寿命长：镀锌钢板具有耐用性好、寿命长的特点。
总之，镀锌钢板法兰风管制作安装施工工法是一种可靠、经济、方便的风管制作和安装方式，广泛应用于工业和建筑领域。
它不仅满足了风管对耐腐蚀性和密封性的要求，还能够保证风管的稳定运行和长期使用。
镀锌钢板风管工程施工方案
镀锌钢板风管工程施工方案1、基本要求1.1 所有的风管及配件均采用优质镀锌钢板。
1.2 风管法兰采用角钢，法兰铆接必须用镀锌铆钉铆接。
1.3 风管制作采用单咬口或转角咬口，接缝处涂密封胶，法兰螺钉孔和铆钉孔的间距不大于100mm，法兰四角应设螺钉1.4 普通区风管板材拼接的咬口缝应错开，不得有十字型拼接缝；1.5 矩形风管弯头采用外弧形或内弧形，其中弧形弯头当宽边尺寸大于500mm 时应设导流叶片。
2、施工方法2.1 风管制作2.1.1 对于镀锌板风管的制作，其规格多、工程量大，为了节约成本，提高工作效率，不仅要对图纸进行仔细完全的消化，而且在购料前还考虑到材料的合理利用，为此，采用定尺购料，减少边角余料。
2.1.2 定尺板料完成后，便可进行风管的成型制作,先将板料在咬口机上折边,然后再划线进行折方, 最后合缝成型。
风管壁厚小于1.2mm、截面大边尺寸小于1.5 米的，均采用一条合缝，联合角咬口。
单节风管在上法兰之前，必须检查截面尺寸，防止风管的扭曲，以及组对后风管的整体扭曲。
风管法兰之间的联接，对于镀锌板风管，采用翻边铆接，如下图所示：2.1.3 风管的翻边宽度应为6～9mm,不允许超过联接螺栓孔，铆钉必须用镀锌铆钉，铆钉间距100~150mm，风管法兰应保证平行，且垂直风管的轴线，风管翻边应平整，有裂缝的地方应涂密封胶。
2.1.4 为避免矩形风管变形和减少系统运行时管壁振动而产生噪声需进行风管加固，当矩形风管大边长≥630mm 时、保温风管大边长≥800mm 时、风管长度大于1250mm 时，均应采取加固措施，用扁钢、角钢加固，以保证风管壁的强度。
2.2 风管安装2.2.1 风管吊装前，其单节之间的组对工作尤为重要。
组对前应先确定风管的组对场地，一般选在风管安装位置的正下方，以避免组对好的风管来回搬运所产生的变形，组对现场必须打扫干净。
将制作合格的单节风管运至现场，按编号顺序进行组对，联接时送风管所采用的法兰密封垫选用3～5mm 闭口密封海绵橡胶片。
镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺
镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺1. 镀锌钢板风管的制作镀锌钢板风管是由镀锌钢板制成的，具有优异的防腐性能和耐磨性。
在制作过程中，需要注意以下要点：1.1 材料选择首先要选择优质的镀锌钢板作为风管材料，并且要符合国家标准要求，具有良好的物理性能。
1.2 制作工艺风管制作需要采用先进的设备和工艺，确保风管的尺寸精度和表面质量。
在制作过程中，要注意以下几点：•确保风管的表面没有明显的划痕、凹陷等缺陷。
•确保风管的尺寸精确、连接件位置准确。
•风管表面需喷漆或涂防腐涂料，以保证防腐性能。
2. 镀锌钢板风管的安装镀锌钢板风管安装应根据相应的规范和标准进行，确保风管的连接结构可靠、密封性良好。
在安装过程中，应注意以下几点：2.1 安装方法风管的安装方法有多种，应根据具体情况选择适合的安装方式。
常见的安装方式有：•悬吊式安装•壁式安装•导管式安装2.2 连接件的选择风管连接件的选择也十分重要，应选用与管道相匹配的连接件，并确保连接部位处于加强区，以确保风管的连接结构可靠、密封性良好。
3. 风管、部件保温质量要求为确保风管运行的稳定性和安全性，风管及其部件应进行保温处理。
在保温工艺中，应注意以下几点：3.1 保温材料的选择保温材料应选择符合规范和标准的产品，并具有较好的绝热性能和耐久性。
在选择过程中，应考虑其燃烧性能和建筑结构的适用性。
3.2 保温层数的确定保温层数的确定应考虑风管的运行环境和保温要求，以确定合理的保温层数。
通常情况下，保温层数越多，保温效果越好。
4. 施工工艺镀锌钢板风管的施工工艺应符合规范和标准要求，并且操作简便、安全可靠。
在施工过程中，应注意以下要点：4.1 施工环境在施工过程中，应保持施工环境整洁、干燥、通风良好，防止水分、灰尘等的污染。
4.2 施工流程施工过程中应按照图纸要求进行，确保尺寸、位置和连接件的正确，以保证风管的连接结构可靠、密封性良好。
在制作连接件时，应注意连接件的制作精度和质量，防止出现漏气等质量问题。
镀锌铁皮风管施工工艺及要求
镀锌铁皮风管施工工艺及要求一、工艺流程1、风管制作工艺流程施工准备→切角→调直→压加强筋→咬口→法兰成型→折弯→组装→加固→检验2、风管系统安装流程施工准备→支吊架制作→支吊架安装→风管连接安装→部件安装→漏光及漏风检测→复合检验二、施工要点1、风管制作风管制作安装前，必须到现场实测核对图纸，对各规格型号风管及配件进行汇总记录，然后进行制作。
合格标准按《通风与空调工程施工质量规范GB50243-2002》标准执行。
三、钢板风管板材厚度(mm)四、风管安装按照设计图纸，结合现场综合布置定位安装，风管连接螺栓应为镀锌材料，风管直径或长边≤1000mm吊杆规格为M8mm，大于1000mm则为M10mm。
防火阀、调节阀等部件安装应设独立支吊架，法兰之间应有垫料，防排烟风管法兰垫料应选用不然材料。
风管水平安装,直径或长边尺寸小于等于400mm,间距不应大于4m;大于400mm,不应大于3m。
对于薄钢板法兰的风管,其支、吊架间距不应大于3m。
当水平悬吊的主、干风管长度超过20m 时,应设置防止摆动的固定点,每个系统不应少于1个。
四、质量控制管道制作安装施工质量必须符合《通风与空调工程施工质量规范GB50243-2002》标准的有关规定。
沟槽连接施工工艺及要点一、工艺流程安装准备→滚槽→开孔→安装机械三通、四通→管道安装→系统试压。
二、安装准备1、检查开孔机、滚槽机、确保安全使用。
2、材料、工具的准备，包括管材、刚卷尺、扳手、游标卡尺、水平仪、润滑剂等。
3、按设计要求装好待装管的支吊架。
槽式连接管道的沟槽及支、吊架的间距三、滚槽1、用切管机将钢管按需要的长度切割，确保切断面与管中轴线垂直。
2、将需要加工沟槽的钢管架设在滚槽机尾架上，使钢管处于水平位置。
3、将钢管加工的段面紧贴滚槽机尾架，使钢管中轴线与滚轮面垂直。
4、缓缓下压千斤顶，使压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否贴紧，如果未贴紧应调整管子至水平，如果贴紧缓缓下压千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为至。
排烟风管保温规范
排烟风管保温规范篇一：防排烟工程风管制作安装要求防排烟工程风管制作安装要求防排烟工程中白铁风管工程均采用镀锌钢板制作。
管道保温材料均选用经过本地消防部门认可的不燃型保温材料。
一、白铁风管加工质量要求：1、风管加工即用板材必须符合规范及设计要求，风管的规格尺寸必须符合设计要求，风管咬缝必须紧密，宽度均匀，无孔洞、半咬口和胀裂等缺陷。
2、风管外观平直，表面凹凸不大于5mm，风管与法兰连接牢固，翻边平整。
3、成品保护：风管法兰加工好后应按分类码放整齐，露天放置应采取防雨雪措施，注意法兰的防腐，保护好风管的镀锌层。
4、风管及部件系统逐层安装，支架采用吊杆支架，标高必须根据图纸要求和土建基准线而确定，吊架安装时，先按风管的中心线找出吊敷设位置，做上记号，再将加工好的吊杆固定上去，吊杆与横担用螺母拧上，以便于日后调整。
当风管较长时，需要安装一排支架时，可先将两端吊杆固定好，然后接线法找出中间支架的位置，最后依次安装。
5、为了保证法兰处的严密性，法兰之间垫料采用8501密封胶做密封料，螺栓穿行方向要求一致，拧紧时应注意松紧不均造成风管的扭曲。
根据现场情况可以在地面连成一定长度，再整体吊装，或将风管放在支架台上逐节连接，安装时一般按先安干管，后安支管的顺序。
需要防火阀或消声器安装时，各大边如超过500mm时，应单设吊杆。
二、安装质量要求：1、支吊托架、规格、间距必须符合设计要求，风口阀门等处不得设置吊杆，风管吊杆必须牢固、位置标高及走向符合设计要求，部件安装要求方向正确，操作方便，防火阀检修口必须便于操作。
2、风口安装位置正确，外露部分子整美观排列整齐一致。
粘贴保温钉前应将风管壁上尘土、油污清除，将粘贴剂分别涂抹在风管和保温钉上，稍干后再将其粘上，保温钉粘贴密度12只/m2。
保温板下料及铺设：下料要准确，切割要平齐，搭接要严密、平整，散材不可外露，板材纵横缝错开。
3、漏光及漏风量测试：漏光法检测应采用光线对小孔的强穿透力，对系统风管严密程度进行了检测方法，采用具有一定强度的安全光源。
风管制作、安装工艺要求及质量控制要点
2、风管吊装过程中，两端未连接处必须用塑料薄膜封住，风管上风口安装前同样需用塑料薄膜封住，透明胶带粘贴好，以防灰尘进入；
3、对于穿越设备管理用房风管，穿墙部位距墙500mm以内必须用塑料薄膜做好保护，以防土建施工单位灰料污染风管；
3、风管表面应平整，凹凸不大于8mm；
4、风管外径或外边长的允许偏差为负偏差，当风管大边长小于或等于630mm时，为-1mm；当大于630mm时，为-2mm；
5、管口平面度的允许偏差为1mm，矩形风管两条对角线长度之差不应大于2mm；
6、矩形风管边长大于630mm、保温风管边长大于800mm，管段长度大于1250mm或低压风管单边平面积大于1.2㎡、中、高压风管大于1.0㎡，均应采取加固措施；
4、码放时应按系统编号，整齐、合理，便于装运；
5、搬运装卸应轻拿轻放，防止损坏成品。
风管法兰制作工艺要求及质量控制要点
项目名称
工艺要求
质量控制要点
成品保护措施
风管法兰制作
1、风管法兰加工采用模具法加工，同一型号的法兰采用一个模具，以保证法兰的互换性和尺寸精度；
2、下料调直后应倒角、冲孔，然后放在相应的模具上卡紧固定、焊接。
6、管口平面度的允许偏差为1mm，矩形风管两条对角线长度之差不应大于2mm。
7、矩形风管边长大于630mm、保温风管边长大于800mm，管段长度大于1250mm或低压风管单边平面积大于1.2㎡、中、高压风管大于1.0㎡，均应采取加固措施。
1、风管与法兰铆接前先进行技术质量复核，管段留出10mm翻边量。
6、在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度为2mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵；
镀锌钢板风管制作工艺及安装方案
镀锌钢板风管制作工艺及安装方案以镀锌钢板风管制作工艺及安装方案为题，本文将详细介绍镀锌钢板风管的制作工艺和安装方案。
一、镀锌钢板风管制作工艺1. 材料准备：选择质量良好的镀锌钢板作为制作风管的材料。
根据实际需要，计算出所需的钢板尺寸和数量。
2. 板材切割：根据设计要求，使用气割、剪切机等工具将钢板切割成所需的尺寸。
3. 弯曲成型：将切割好的钢板放入弯曲机中，根据设计要求逐段弯曲成型。
注意保持弯曲角度的一致性，确保风管的连接密封性。
4. 焊接：将弯曲好的钢板进行对口焊接，使用电焊机或气焊机进行焊接。
确保焊接质量，防止出现漏气现象。
5. 补强处理：对焊接处进行补强处理，可以使用角钢或者加厚钢板加固，提高风管的强度和稳定性。
6. 清洗处理：将制作好的风管进行清洗，去除焊渣和锈垢等杂质。
确保风管内壁光滑，不影响气流畅通。
7. 镀锌处理：将清洗后的风管进行镀锌处理，增加风管的耐腐蚀性和使用寿命。
可以采用热镀锌或电镀锌等方法进行处理。
8. 配件安装：根据需要，安装风口、支撑架、阀门等风管配件，确保风管的功能完善。
二、镀锌钢板风管安装方案1. 确定安装位置：根据工程要求和设计方案，确定风管的安装位置和走向。
确保风管的布置合理，便于维护和清洁。
2. 安装支撑架：根据风管长度和重量，安装合适的支撑架。
支撑架应牢固可靠，能够承受风管的重量和风压。
3. 连接风口和风管：将风口与风管连接，使用密封胶条或密封胶水确保连接处密封可靠。
连接处还可以使用螺栓和螺母进行固定，增加连接的稳定性。
4. 安装阀门和调节装置：根据需要，安装风管上的阀门和调节装置，用于控制风量和风压。
确保阀门和调节装置的灵活性和可靠性。
5. 确保安全：在安装风管的过程中，要注意安全措施。
避免人员在高空作业，使用合适的安全防护措施，确保人身安全。
6. 检查和调试：安装完成后，对风管进行检查和调试。
确保风管连接处无漏气现象，风量和风压符合设计要求。
7. 定期维护：风管安装完成后，定期进行维护保养工作。
空调工程镀锌钢板风管的制作安装施工方案
空调工程镀锌钢板风管的制作安装施工方案目录一、前言 (3)1.1 编制依据 (3)1.2 工程概况 (4)二、材料及设备选择 (5)2.1 镀锌钢板 (6)2.2 螺栓、螺母等连接件 (7)2.3 通风管道加工设备 (8)2.4 通风管道安装工具 (10)三、风管制作 (11)3.1 材料切割 (12)3.1.1 切割方式 (12)3.1.2 切割精度要求 (13)3.2 表面处理 (14)3.2.1 镀锌钢板表面处理方法 (15)3.2.2 表面处理质量标准 (16)3.3 风管组装 (17)3.3.1 组装前的准备工作 (17)3.3.2 组装工艺要求 (18)3.4 风管焊接 (19)3.4.1 焊接方法选择 (21)3.4.2 焊接质量要求 (22)四、风管安装 (23)4.1 安装前检查 (24)4.1.1 风管材质、尺寸检查 (25)4.1.2 风管配件检查 (26)4.2 安装工艺 (27)4.2.1 风管安装位置确定 (29)4.2.2 风管连接方式选择 (30)4.3 风管系统调试 (31)4.3.1 调试内容 (31)4.3.2 调试方法 (32)五、质量控制及验收 (33)5.1 质量控制措施 (35)5.2 验收标准 (36)六、安全及环保要求 (38)6.1 安全措施 (39)6.2 环保要求 (40)七、施工进度计划 (41)一、前言随着现代建筑技术的不断发展，空调工程在各个领域得到了广泛的应用。
为了满足建筑物对空调系统的需求，提高空调系统的运行效率和使用寿命，风管作为空调系统的重要组成部分，其制作安装质量直接影响到空调系统的整体效果。
制定一套科学合理的空调工程镀锌钢板风管的制作安装施工方案显得尤为重要。
本方案针对空调工程镀锌钢板风管的制作安装施工过程，从材料选择、制作工艺、安装方法、质量控制等方面进行了详细的阐述，旨在为空调工程镀锌钢板风管的制作安装提供一个全面、系统的指导方案。
普通及镀锌钢板风管制作施工工艺
普通及镀锌钢板风管制作施工工艺普通钢板风管是建筑中常见的一种风管形式，一般用于工业建筑、商业建筑等场所的空气输送系统中。
镀锌钢板风管则是在普通钢板的基础上进行了镀锌处理，增加了风管的耐腐蚀性能。
下面将详细介绍普通及镀锌钢板风管的制作施工工艺。
首先，普通及镀锌钢板风管的制作前需要准备材料和工具。
主要材料有普通钢板或镀锌钢板、角钢、铆钉、密封胶等。
主要工具有卷板机、剪板机、冲孔机、锉刀等。
其次，根据风管的设计要求，使用剪板机对钢板进行切割。
根据不同的需求，可以将钢板切割成不同的尺寸和形状。
然后使用冲孔机对钢板进行冲孔处理，以便安装铆钉和角钢。
接下来，使用卷板机对切割和冲孔处理过的钢板进行卷边，使其形成风管的圆筒形状。
需要注意的是，在卷边的时候要保证风管两端的半径一致，避免造成风管连接不平整的情况。
然后，使用角钢加固风管的连接部位。
将角钢沿着风管的连接处焊接，同时使用铆钉将风管的连接部位固定好。
这样可以增加风管的强度和稳定性，避免风管工作过程中的受力问题。
接下来，对风管的连接处进行密封处理。
使用密封胶将风管连接处的孔洞和空隙填补好，确保风管的气密性和密封性。
这样可以避免风管的漏风和漏气情况，保证风管的正常工作。
最后，进行风管的表面处理。
普通钢板风管可以进行喷涂防锈漆等表面处理，以增加风管的耐腐蚀性能。
而镀锌钢板风管则不需要进行表面处理，镀锌层已经具有很好的防锈性能。
总结起来，普通及镀锌钢板风管制作施工工艺主要包括材料准备、钢板切割和冲孔、卷边成形、角钢加固、连接处密封和表面处理等步骤。
在施工过程中，需要注意风管的尺寸和形状要符合设计要求，连接处要加固和密封好，表面处理要根据风管的材质进行合适的处理。
只有做好每一个环节，才能保证风管的质量和使用效果。
镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺
工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：（三）工器具龙门卷板机、电冲剪、手动电动剪、倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线筒板机、卷圆机、液压钳、电动拉铆枪、台钻、手电钻、冲孔机、插条、法兰机、螺旋卷管机、电、气焊设备、空气压缩机、油漆、喷漆等设备及不锈钢板钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木棰、拍板等小型工具。
二、镀锌钢板风管制作工艺流程：审核人交底人接受交底人技术交底记录08-04-C2-001资料编号表 C2-1工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：三、镀锌钢板风管制作质量要求：（一）防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。
（二）镀锌钢板或彩色涂层钢板的拼接，应采用咬接或铆接，且不得有十字型拼接缝。
彩色涂层钢板的塗塑面应设在风管内侧，加工时应避免损坏涂塑层，损坏的部分应进行修补。
（三）焊接风管可采用搭接、角接和对接三种形式，焊缝位置如(图1)。
风管焊接前应除锈、除油。
焊缝应融合良好、平整，表面不应有裂纹、焊瘤、穿透的夹渣和气孔等缺陷，焊后的板材变形应矫正，焊渣及飞溅物应清除干净。
图1 焊接风管焊缝位置壁厚大于1.2mm的风管与法兰连接可采用连续焊或翻边断续焊。
管壁与法兰内口应紧贴，焊缝不得凸出法兰端面，断续焊的焊缝长度宜在30～50mm，间距不应大于50mm。
审核人交底人接受交底人工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：（七） C形、S形插条与风管插口的宽度应匹配，插条的两端延长量(图2)宜大于或等于20mm；S形插条与风管连长尺寸允许偏差应为2mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺：一、镀锌钢板风管制作施工准备：（一）作业条件1.集中加工应具有开敞，明亮、洁净、地面平整、不潮湿的场房。
2.作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。
3.风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
（二）材料要求1.所适用的板材、型钢的主要材料应具有出厂合格证或质量鉴定文件。
制作矩形风管及配件板材厚度不应小于表1的规定表1 普通钢板或镀锌钢板风管板材厚度(mm)风管边长尺寸b矩形风管除尘系统风管中、低压系统高压系统b≤3200.5 0.75 1.5 320＜b≤4500.6 0.75 1.5450＜b≤6300.6 0.75 2.0630＜b≤10000.75 1.0 2.01000＜b≤1250 1.0 1.0 2.01250＜b≤2000 1.0 1.2 按设计2000＜b≤4000 1.2 1.5 按设计注：1 本表不适用于地下人防及防火隔墙的预埋管。
2 排烟系统风管的板材厚度可按高压系统选用。
3 特殊除尘系统风管的板材厚度应符合设计要求。
2.镀锌薄钢板表面不得有裂纹，结疤及水印等缺陷，镀锌层应洁净。
审核人交底人接受交底人工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：（三）工器具龙门卷板机、电冲剪、手动电动剪、倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线筒板机、卷圆机、液压钳、电动拉铆枪、台钻、手电钻、冲孔机、插条、法兰机、螺旋卷管机、电、气焊设备、空气压缩机、油漆、喷漆等设备及不锈钢板钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木棰、拍板等小型工具。
二、镀锌钢板风管制作工艺流程：审核人交底人接受交底人技术交底记录08-04-C2-001资料编号表 C2-1工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：三、镀锌钢板风管制作质量要求：（一）防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。
（二）镀锌钢板或彩色涂层钢板的拼接，应采用咬接或铆接，且不得有十字型拼接缝。
彩色涂层钢板的塗塑面应设在风管内侧，加工时应避免损坏涂塑层，损坏的部分应进行修补。
（三）焊接风管可采用搭接、角接和对接三种形式，焊缝位置如(图1)。
风管焊接前应除锈、除油。
焊缝应融合良好、平整，表面不应有裂纹、焊瘤、穿透的夹渣和气孔等缺陷，焊后的板材变形应矫正，焊渣及飞溅物应清除干净。
图1 焊接风管焊缝位置壁厚大于1.2mm的风管与法兰连接可采用连续焊或翻边断续焊。
管壁与法兰内口应紧贴，焊缝不得凸出法兰端面，断续焊的焊缝长度宜在30～50mm，间距不应大于50mm。
审核人交底人接受交底人工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：（四）风管加固应符合下列规定：1.薄钢板法兰风管宜轧制加强筋，加强筋的凸出部分应位于风管外表面，排列间隔应均匀，板面不应有明显的变形。
2.风管的法兰强度低于规定强度时，可采用外加固框和管内支撑进行加固，加固件距风管连接法兰一端的距离不应大于250mm。
3.外加固的型材高度应等于或小于风管法兰高度，且间隔应均匀对称，与风管的连接应牢固，螺栓或铆接点的间距不应大于220mm；外加固框的四角处，应连接为一体。
4.风管内支撑加固的排列应整齐、间距应均匀对称，应在支撑件两端的风管受力(压)面处设置专用垫圈。
采用管套内支撑时，长度应与风管连长相等。
5.矩形风管刚度等级及加固间距宜按《通风管道技术规程JGJ141-2004》中表3.2.1-2、表3.2.1-3、表3.2.1-4、表3.2.1-5、表3.2.1-6进行选择和确定。
（五）角钢法兰矩形风管制作应符合以下规定：1. 角钢法兰的连接螺栓和铆钉的规格及间距应符合表2的规定。
法兰的焊缝应熔合良好、饱满，不得有夹渣和孔洞；法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。
2.壁厚小于或等于1.2mm的风管套入角钢法兰框后，应将风管端面翻边，并用铆钉铆接。
风管的翻边应平整、紧贴法兰、宽度均匀，翻边高度不应小于6 mm；咬缝及四角处应无开裂与孔洞；铆接应牢固，无脱铆和漏铆。
表2 矩形风管角钢法兰材料规格及螺栓和铆钉孔距（mm）角钢规格螺栓规格铆钉规格螺栓及铆钉间距∠25×3M6ф4 低、中压系统高压系统∠30×3M8≤150≤ 100∠40×4M8∠50×5M83.未经过防腐处理的钢板在加工咬口前，宜涂一道防锈漆。
（六）薄钢板法兰风管制作应符合以下规定：1 薄钢板法兰应采用机械加工；风管折边（或组合式法兰条）应平直，弯曲度不应大于5‰。
2 组合式薄钢板法兰与风管连接可采用铆接、焊接或本体冲压连接，低、中压风管与法兰的铆（压）接点，间距应小于或等于150mm；高压风管的铆(压)接点间距应小于或等于100mm。
3 弹簧夹应具有相应的弹性强度，形状和规格应与薄钢板法兰匹配，长度应为120～150mm。
审核人交底人接受交底人工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：（七） C形、S形插条与风管插口的宽度应匹配，插条的两端延长量(图2)宜大于或等于20mm；S形插条与风管连长尺寸允许偏差应为2mm。
C形插条 S形插条图2 C形插条、S形插条示意图（八）立咬口与包边立咬口风管的立筋高度应大于或等于25mm。
立咬口的折角应与风管垂直、直线度允许偏差为5‰；立咬口四角连接处的90°贴角板应大于或等于风管板厚。
（九）圆形风管制作应符合下列规定：1 圆形风管分直缝和螺旋缝两种形式，风管板（带）材厚度不应小于表3的规定。
表3 圆形风管板材厚度（mm）低压风管中压风管高压风管最大直径D螺旋缝直缝螺旋缝直缝螺旋缝直缝D≤3200.50 0.50 0.50320＜D≤4500.50 0.60 0.50 0.75 0.60 0.75450＜D≤10000.60 0.75 0.60 0.75 0.60 0.751000＜D≤12500.75 1.00 0.75 1.00 1.001250＜D≤2000 1.00 1.20 1.20 1.20＞2000 1.20 按设计审核人交底人接受交底人工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：2 风管采用芯管连接时，芯管的板厚应等于风管板厚。
其长度、直径允许偏差及芯管自攻螺钉规格或铆钉数量应符合表4规定。
表4 芯管长度、螺钉数量及直径允许偏差风管直径D （mm）芯管长度（mm）芯管每端口自攻螺钉或铆钉数量（个）芯管直径允许偏差（mm）120 120 3-3～-4300 160 4400 200 4-4～-5700 200 61000 200 83 圆形风管采用法兰连接时，材料规格应符合表5的规定。
低压和中压系统风管法兰的螺栓及铆钉的间距应小于或等于150mm；高压系统风管则应小于或等于 100mm。
表5 圆形风管法兰及螺栓规格（mm）风管直径D法兰材料规格螺栓规格扁钢角钢D≤14020×4―M6140<D≤28025×4—280<D≤630—25×3630＜D≤1250—30×3M81250＜D≤2000—40×44直缝圆形风管的直径大于800mm、管段长度大于1250mm或总表面积大于4m2时，均应采取加固措施。
四、镀锌钢板风管安装：（一）支吊架制作安装1. 风管支、吊架的固定件、吊杆、横担和所有配件材料的应用，应符合其载荷额定值和应用参数的要求。
审核人交底人接受交底人工程名称70#住宅楼等6项交底日期2011年09月01日施工单位远洋国际建设有限公司分项工程名称空调风系统交底提要镀锌钢板风管的制作、安装及风管、部件保温质量要求与施工工艺交底内容：2.风管支吊架制作应符合以下规定：1）支吊架的形式和规格宜按本规程或有关标准图集与规范选用, 直径大于2000mm或边长大于2500mm的超宽、超重特殊风管的支、吊架应按设计规定。
2）支吊架的下料宜采用机械加工，采用气焊切割口应进行打磨处理；不得采用电气焊开孔或扩孔。
3）吊杆应平直，螺纹应完整、光洁。
吊杆加长可采用以下方法拼接：（1）采用搭接双侧连续焊，搭接长度不应小于吊杆直径的6倍；（2）采用螺纹连接时，拧入连接螺母的螺丝长度应大于吊杆直径，并有防松动措施。
3. 矩形金属水平风管在最大允许安装距离下，吊架的最小规格应符合表6规定，圆形金属水平风管在最大允许安装距离下，吊架的最小规格应符合表7规定。
其它规格应按《通风管道技术规程JGJ141-2004》中吊架栽荷分布图4.2.3及公式(4.3.2)进行吊架挠度校验计算。
挠度不应大于9mm。
表6 金属矩形水平风管吊架的最小规格 (mm)风管长边b 吊杆直径吊架规格角钢槽形钢b≤400Φ8 ∠25×3[40×20×1.5 400＜b≤1250Φ8 ∠30×3[40×40×2.01250＜b≤2000Φ10 ∠40×4[40×40×2.5 [60×40×2.02000＜b≤2500Φ10 ∠50×5- b＞2500 5＃-8＃槽钢表7 金属圆形水平风管吊架的最小规格（mm）风管直径D 吊杆直径抱箍规格横担钢丝扁钢角钢D≤250Φ8 Φ2.825×0.75∠25×3 250＜D≤450Φ8 *Φ2.8或Φ5450＜D≤630Φ8 *Φ3.6630＜D≤900Φ8 *Φ3.625×1.0∠30×3 900＜D≤1250Φ10 -1250＜D≤1600 *Φ10 - * 25×1.5∠40×4 1600＜D≤2000*Φ10 - * 25×2.0D＞2000 按设计确定注：1 吊杆直径中的“*”表示两根圆钢；2 钢丝抱箍中的“*”表示两根钢丝合用；3 扁钢中的“*”表示上、下两个半圆弧。
