液压与气压传动减压阀课件教学讲义
详细描述
某汽车制造厂在生产线上使用比例式减压阀来控制油 压系统的压力和流量。为了确保生产线的稳定运行， 需要对减压阀进行合理的选型和维护。根据实际需求 选择合适规格和型号的减压阀，并定期进行清洗和检 查，以确保其正常工作和延长使用寿命。同时，还需 要关注减压阀的油液清洁度和过滤器的更换周期，以 防止杂质和颗粒物对阀件造成磨损和堵塞。
液压与气压传动减压阀课 件教学讲义
• 引言 • 液压与气压传动基础知识 • 减压阀的工作原理 • 减压阀的结构与特点 • 减压阀的选用与维护 • 案例分析
01
引言
课程背景
液压与气压传动是工业自动化领 域中重要的传动方式，广泛应用
于各种机械设备和生产线上。
减压阀是液压与气压传动系统中 常用的控制元件之一，用于调节 流体压力，保持系统压力稳定。
气压传动原理
通过气瓶中的压缩气体存储能量，当控制阀打开时，气体通过管道进入气动马 达，驱动负载运动，同时气动马达中的排气口将气体排出，完成能量的传递。
液压与气压传动的应用
液压传动应用
广泛应用于工程机械、农业机械、汽 车制造和工业自动化等领域，如挖掘 机、推土机、起重机和压力机等设备 的传动和控制。
更换磨损件ຫໍສະໝຸດ 记录与维护计划定期对减压阀进行检查， 包括外观、紧固件、密 封件等，确保其正常工
作。
定期清洗减压阀内部， 保持其清洁，同时对需 要润滑的部位进行润滑。
及时更换磨损严重的密 封件和其他易损件，以 保证减压阀的正常工作。
建立减压阀的维护记录， 制定定期维护计划，确 保其得到及时的维护和
保养。
06
案例分析
案例一：某工厂液压系统减压阀故障分析
总结词
液压系统减压阀故障分析
液压与气压传动减压阀课件
作用：
用来减低液压系统中某一回路的油液 压力，从而用一个油源就能同时提供两
减压阀的构造及工作原理
J型减压阀 出口压力等于调定压力 可通过调压弹簧2进展调节 遥控口可远程调压
J型减压阀与Y型溢流阀的差异
在原始状态时，溢流阀的进、出油口完全不通，而减 压阀进、出油口是畅通的；
两者进、出油口的位置恰好相反； 溢流阀利用进口压力来控制阀芯挪动，保持进口压力
平衡回路
平衡回路：为了防止立式液压缸及其工 作部件在悬空停顿期间因自重而自行下 滑，或在下行运动中由于自重而造成失 控超速的不稳定运动
单向顺序阀的平衡回路 液控单向阀的平衡回路
单向顺序阀的平衡回路
调整平衡阀的开启压力，使其稍大于立式液压缸活塞与工作部件 重力形成的下腔背压力，即可防止活塞因重力而下滑
顺序阀与顺序回路
顺序阀是用来控制液压系统中各执行元件动作的先后 顺序
依控制压力的不同，顺序阀可分为： 内控式：用阀的进口压力控制阀芯的启闭 外控式〔液控顺序阀〕：用外来的控制压力油控制阀
芯的启闭 直动式：用于低压系统[0.2~2.5Mpa] 先导式：用于中高压系统[0.3~6.3Mpa]
回路适用于液压缸数目不多、负 载变化不大的场合
优点是动作灵敏，安装连接较方便； 缺点是可靠性不高，位置精度低
压力继电器的构造与工作原理
压力继电器是一种将油液的压力 信号转换成电信号的电液控制元件 改变弹簧3的压缩量即可以调节压 力继电器的动作压力
压力继电器控制的顺序动作回路
行程控制的顺序动作回路
直动式顺序阀
先导式顺序阀
液控顺序阀
阀口的开启与闭合与阀的主油路进油口压力无关，而只决定于控 制口C引入的控制压力
顺序阀的应用
用来减低液压系统中某一回路的油液 压力，从而用一个油源就能同时提供两
减压阀的构造及工作原理
J型减压阀 出口压力等于调定压力 可通过调压弹簧2进展调节 遥控口可远程调压
J型减压阀与Y型溢流阀的差异
在原始状态时，溢流阀的进、出油口完全不通，而减 压阀进、出油口是畅通的；
两者进、出油口的位置恰好相反； 溢流阀利用进口压力来控制阀芯挪动，保持进口压力
平衡回路
平衡回路：为了防止立式液压缸及其工 作部件在悬空停顿期间因自重而自行下 滑，或在下行运动中由于自重而造成失 控超速的不稳定运动
单向顺序阀的平衡回路 液控单向阀的平衡回路
单向顺序阀的平衡回路
调整平衡阀的开启压力，使其稍大于立式液压缸活塞与工作部件 重力形成的下腔背压力，即可防止活塞因重力而下滑
顺序阀与顺序回路
顺序阀是用来控制液压系统中各执行元件动作的先后 顺序
依控制压力的不同，顺序阀可分为： 内控式：用阀的进口压力控制阀芯的启闭 外控式〔液控顺序阀〕：用外来的控制压力油控制阀
芯的启闭 直动式：用于低压系统[0.2~2.5Mpa] 先导式：用于中高压系统[0.3~6.3Mpa]
回路适用于液压缸数目不多、负 载变化不大的场合
优点是动作灵敏，安装连接较方便； 缺点是可靠性不高，位置精度低
压力继电器的构造与工作原理
压力继电器是一种将油液的压力 信号转换成电信号的电液控制元件 改变弹簧3的压缩量即可以调节压 力继电器的动作压力
压力继电器控制的顺序动作回路
行程控制的顺序动作回路
直动式顺序阀
先导式顺序阀
液控顺序阀
阀口的开启与闭合与阀的主油路进油口压力无关，而只决定于控 制口C引入的控制压力
顺序阀的应用
减压阀工作原理精PPT课件
0232压阀的尺寸大小及压力流量曲线：
第7页/共26页
234减压阀的产品说明
0234减压阀的产品说明： 0234减压阀耐压25bar，用于压力较高场合的减压，黄铜阀体，带双活接头，安装方便，在局部
高压或突然产生水压的情况下，使入户的水压保持恒定值，保护其后的各种用水器具，并最大限度的发挥 节水功效。0234减压阀安装方便、性价比高、质量可靠，自进入中国市场后很快赢得各新老客户的一致肯 定。
0234减压阀广泛应用于高层楼宇供水、管道直饮水工程及各种 设备的减压。
0204减压阀主要用于一些精密设备，例如实验室、饲养室以及 食品工业的减压。
0204减压阀主要应用于压力超过25bar的建筑楼宇供水工程和 消防供水管道的减压，另外，0204减压阀还可用于工作介质是气体的系统的 减压，使用寿命长达30年。
第3页/共26页
减压阀结构
减压阀的结构：
减压阀的结构 分为：活塞式和膜片 式两种。
阀体材质：
黄铜镀镍
阀芯：不锈钢
弹簧：碳钢
第4页/共26页
减压阀的型号产品说明
减2主要用于高层楼宇供水工程的 底层减压，在局部高压或突然产生水压的情况下，使入户的水 压保持恒定值，保护其后的各种用水器具，并最大限度的发挥 节水功效。0232型减压阀是目前进口减压阀里面尺寸最小巧、 价格最优惠的减压阀，阀体黄铜镀镍，可直接应用于直饮水工 程，对水质无任何污染，0232型支管减压阀安装方便、性价比 高、质量可靠，进入中国市场后很快赢得各新老客户的一致肯 定。
第18页/共26页
0226减压阀的尺寸大小及压力流量曲线
0226减压阀的尺寸大小及压力流量曲线：
第19页/共26页
0233减压阀的产品说明
第7页/共26页
234减压阀的产品说明
0234减压阀的产品说明： 0234减压阀耐压25bar，用于压力较高场合的减压，黄铜阀体，带双活接头，安装方便，在局部
高压或突然产生水压的情况下，使入户的水压保持恒定值，保护其后的各种用水器具，并最大限度的发挥 节水功效。0234减压阀安装方便、性价比高、质量可靠，自进入中国市场后很快赢得各新老客户的一致肯 定。
0234减压阀广泛应用于高层楼宇供水、管道直饮水工程及各种 设备的减压。
0204减压阀主要用于一些精密设备，例如实验室、饲养室以及 食品工业的减压。
0204减压阀主要应用于压力超过25bar的建筑楼宇供水工程和 消防供水管道的减压，另外，0204减压阀还可用于工作介质是气体的系统的 减压，使用寿命长达30年。
第3页/共26页
减压阀结构
减压阀的结构：
减压阀的结构 分为：活塞式和膜片 式两种。
阀体材质：
黄铜镀镍
阀芯：不锈钢
弹簧：碳钢
第4页/共26页
减压阀的型号产品说明
减2主要用于高层楼宇供水工程的 底层减压，在局部高压或突然产生水压的情况下，使入户的水 压保持恒定值，保护其后的各种用水器具，并最大限度的发挥 节水功效。0232型减压阀是目前进口减压阀里面尺寸最小巧、 价格最优惠的减压阀，阀体黄铜镀镍，可直接应用于直饮水工 程，对水质无任何污染，0232型支管减压阀安装方便、性价比 高、质量可靠，进入中国市场后很快赢得各新老客户的一致肯 定。
第18页/共26页
0226减压阀的尺寸大小及压力流量曲线
0226减压阀的尺寸大小及压力流量曲线：
第19页/共26页
0233减压阀的产品说明

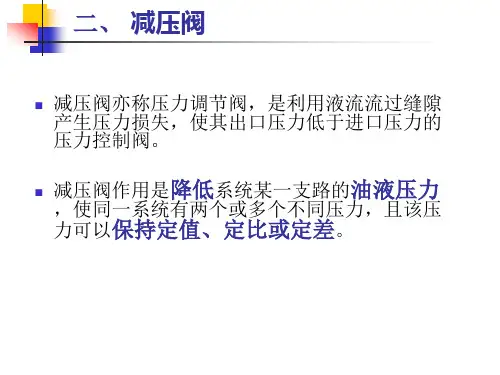

5-3减压阀 顺序阀
减压阀分类
按结构形式 结构形式分为：直动式和先导式减压阀。 结构形式 按调节要求 调节要求分为： 调节要求 定压输出减压阀：保证出口压力为定值。 定差减压阀：保证进出口压力差不变。 定比减压阀：保证进出口压力成比例。
ห้องสมุดไป่ตู้
1. 2. 3.
直动式减压阀工作原理
1－阀芯 2－弹簧
A0
二、 减压阀
动画
作用： 作用：减低系统压力，并有稳压作用。 特点： 特点：出口压力控制阀芯动作， 有单独泄油口 工作原理： 工作原理：节流口产生压降∆p p2 = p1 -∆p ， p1一定，∆p ↑ ， p2↓。 ● p1< ps ,处于非工作状态， 不起减压作用； ● p1 > ps ,减压、稳压。
定差减压阀
p1 •
π
4
( D 2 − d 2 ) = p2 •
π
4
( D 2 − d 2 ) + K ( x0 + x )
∆p = p1 − p 2 =
K ( x0 + x )
π (D 2 − d 2 ) / 4
定比减压阀
p1 A1 + K ( x0 + x) = p2 A2
p2 A1 = p1 A2
2. 外控顺序阀
结构： 结构：控制油口。 工作原理： 工作原理：pK < ps ,不通； pK > ps ,进出口接通。 特点： 特点：外部控制， 外部泄油。
职能符号： 职能符号：
四、 压力继电器
作用： 作用：利用系统中压力变化，控制电路的通断。
微动开关 调节螺钉 顶杆
柱塞
工作原理： 工作原理：
动画演示动画演示动画动画出口压力控制式先导型定压输出减压阀先导阀调压主阀减压先导阀控制阀芯向下运动阀开口最大无减压作用
减压阀溢流阀顺序阀
第一步：认出减压阀。
减压阀在静止状态（即未工作状态）下时常开的，进、出油口相通；而溢流阀和顺序阀在静止状态下时常闭的。
根据这一特点，向各阀进出口注入清洁的油液，能从出油口顺畅的排出大量的油液者，即为减压阀，出油口不出油的为溢流阀或顺序阀。
第二步：判断是溢流阀还时顺序阀。
这两种阀按结构都分为直动式和先导式两种。
直动式溢流阀有两各油口，一是进油口P，一是出油口T：而直动式顺序阀除了进、出油口之外，还有一个外泄油口Y。
对于先导式溢流阀和先导式顺序阀，由于先导式溢流阀有进出油口各一个，还有一个外控口，而且外控口在不用时用丝堵堵，所以在表面上看只有两个孔。
先导式顺序阀除了有进、出油口外，还有一个外泄油口和一个外控口。
所以，若油口数为两个，则为直动式溢流阀。
若油口数为三个，则为直动式顺序阀。
若油口数三个，但是其中一被丝堵堵住，则为先导式溢流阀。
若油口数为四个，则为先导式顺序阀。
三种阀都是压力控制阀，他们的工作原理基本相同，都是以压力油的控制压力来使阀口启闭。
不同之处在于，溢流阀是控制系统压力的大小，在液压设备中主要起定压溢流作用和安全保护作用；顺序阀是在具有二个以上分支回路的系统中，根据回路的压力等来控制执行元件动作顺序，可以控制液压元件的启动顺序（顺序阀压力调定低的液压元件首先卸荷，停止动作）；减压阀是将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定，避免系统中的压力过高，造成液压元件的损毁。
他们的图形符号如下：溢流阀、顺序阀、减压阀的比较溢流阀减压阀顺序阀控制油路的特点通过调整弹簧的压力控制进油路的压力，保证进口压力恒定，p2＝0通过调整弹簧的压力控制出油口的压力，保证出口压力p2稳定直控式－通过调定调压弹簧的压力控制进油路压力；夜控式－由单独油路控制压力出油口情况出油口与油箱相连出油口与减压回路相连出油口与工作回路相连泄漏形式内泄式外泄式内泄式进油口状态及压力值常态常闭（原始状态）常开（原始状态）常闭（原始状态）工作状态进出油口相通，进油口压力为调整压力进油口压力低于出油口压力，出油口压力稳定在调定值上进出油口相通，进油口压力允许继续升高联接方式并联串联实现顺序动作式串联作卸荷阀用时并联功用定压、溢流或安全作用限压、稳压、保压减压、稳压不控制系统的压力，只利用系统的压力变化控制油路的通断进油腔压力p1控制阀芯移动出油腔压力p2控制阀芯移动进油腔压力p1控制阀芯移动溢流阀减压阀顺序阀卸荷阀溢流阀一种液压压力控制阀。
减压阀培训资料
减压阀上减压阀下减压阀管排空一、多若特合同设备安装示意图合同设备与管线的连接见下图：合同设备安装前请先冲洗管道，防止管道中留有杂物影响阀门的正常使用。
减压阀阀前、阀后；泄压阀的阀前应该安装有隔离阀便于日后维护。
所有合同设备均配有符合ISO 标准的法兰接口，安装时只需用螺钉将管道端的法兰接口与合同设备法兰接口相连接即可。
建议在两片法兰之间加入橡胶垫片，防止法兰盘端面密封不严。
二、多若特阀门结构图2.1 多若特阀门结构剖面图2.2 多若特阀门结构分解图三、多若特阀门基本工作原理3.1 多若特阀门开关原理3.2 多若特阀门调节原理四、多若特减压阀技术数据、工作原理及运行维护4.1 多若特可调式减压阀技术数据总览及性能保证4.2 多若特可调式减压阀控制系统图4.3 多若特减压导阀控制原理CXPR减压导阀结构图CXPR减压导阀工作原理水力参数：Kv=17 （减压阀完全开启时）最大输入压力：25GK压力调节范围：1～20GKCXPR导阀调节螺栓每转一圈减压阀后压力变化，1.3GK左右CXPR导阀尺寸及重量：最大高度：200mm宽度：90mm重量：2KGCXPR型减压导COM：连接控制腔IN：连接阀门上游OUT：连接阀门下游Needle bolt: 针型调节螺栓调节阀门开启关闭速度下游压力低于设定压力下游压力高于设定压力图1 图2CXPR型减压阀工作原理CXPR型减压阀工作原理：当下游压力低于设定压力时（图1），弹簧作用于导阀隔膜上的力大于下游压力作用于导阀隔膜上的力，使得导阀堵头向下移动，控制腔内的水通过导阀（COM OUT）流入阀门下游，减压阀密封碟随之上升，使得阀门水头损失减小，下游压力升高。
当下游压力高于设定压力时（图2），弹簧作用于导阀隔膜上的力小于下游压力作用于导阀隔膜上的力，使得导阀堵头向上移动，阀门上游的高压水通过导阀（IN COM）流入控制腔，减压阀密封碟随之下降，使得阀门水头损失增大，下游压力减小。
液压与气压传动减压阀课件教学讲义
05 减压阀安装调试与维护保 养
安装前准备工作及注意事项
确认减压阀型号与规格
根据实际需求选择合适的减压阀型号和规格。
准备安装工具和材料
准备相应的安装工具和材料，如扳手、螺丝 刀、生料带等。
检查减压阀质量
检查减压阀外观是否完好，内部零件是否齐 全、无损坏。
注意安装环境
确保安装环境干净、整洁，避免杂质和灰尘 进入减压阀内部。
组合式气压减压阀
工作原理
01
组合式气压减压阀由两个或多个减压单元组合而成，通过不同
减压单元的串联或并联实现多级减压和稳压功能。
结构特点
02
组合式气压减压阀具有结构灵活、减压级数可调、适应性强等
特点，可根据实际需求进行定制设计。
使用注意事项
03
选用组合式气压减压阀时，应注意各减压单元之间的匹配性和
协调性，以确保整个系统的减压效果和稳定性。
06 实际应用案例分析
液压系统中的应用案例
工程机械液压系统
在挖掘机、装载机等工程机械中，减压阀用于降低系统压力，保 护液压元件，提高系统效率。
塑料注射成型机
在塑料注射成型机液压系统中，减压阀可确保模具开合、注射等动 作平稳进行，提高产品质量。
冶金设备液压系统
在冶金设备的液压系统中，减压阀可降低系统压力波动，提高设备 运行的稳定性。
活塞式气压减压阀
1 2 3
工作原理
活塞式气压减压阀通过活塞在气压作用下移动， 改变进出口通道截面积以调节气体流量和压力， 实现减压稳压功能。
结构特点
活塞式气压减压阀具有结构紧凑、密封性好、可 靠性高等特点，适用于高压、大流量气体的减压 控制。
使用注意事项
在使用活塞式气压减压阀时，应注意保持清洁、 避免杂质进入减压阀内部，同时定期检查密封件 磨损情况并及时更换。
减压阀 PPT课件
9
顺序阀(4/6)
(2) 顺序阀的应用
（a）顺序动作回路 为了使多缸液压系统中的各个
液压缸严格地按规定的顺序动作，可设置图5.31a所示由
顺序阀组成的顺序动作回路。在这个回路中，当换向阀2
左位接入回路且右顺序阀6的调定压力大于左液压缸4的最
大工作压力时，压力油先进入左液压缸的左腔，实现缸的
向右动作。当这个动作完成后，系统中压力升高，压力油
使减压口关小，减压作用增强，直至出口压力p2稳定在先 导阀所调定的压力值。如果外来干扰使p1升高（如流量瞬 时增大），则p2也升高，使主阀上移，减压口减小，p2又 降低，使阀心在新的位置上处于受力平衡，而出口压力p2
基本维持不变。
当减压阀出口油路的油液不再流动的情况下（如所 连的夹紧支路油缸运动到终点后），由于先导阀泄油仍未 停止，减压口仍有油液流动，阀就仍然处于工作状态，出 口压力也就保持调定数值不变。
图7-21 减压回路
图7-22 二级调压回路
6
减压阀与溢流阀比较
溢流阀 a 保持进口压力不变
减压阀 出口压力
b 内部回油
外部回油
c 阀口常闭（安全阀） 阀口常开
d 一般并联于系统 统
e 出油口一般接油箱
一般串联于系 出油口一般接系7
3.顺序阀
(1) 顺序阀的结构和工作原理
顺序阀的结构原理与溢流阀基本相同，唯一不同的是顺序 阀的出口不是接通油箱，而是接到系统中继续用油之处，其压力 数值由出口负载决定。因此，顺序阀的内泄漏不能用通道直接引 导到顺序阀的出口，而是由专门的泄漏口经阀外管道通到油箱。
4
减压阀的应用(1/1)
(3) 减压阀的应用
减压阀一般用在需减压或稳压的工作场合。
顺序阀(4/6)
(2) 顺序阀的应用
（a）顺序动作回路 为了使多缸液压系统中的各个
液压缸严格地按规定的顺序动作，可设置图5.31a所示由
顺序阀组成的顺序动作回路。在这个回路中，当换向阀2
左位接入回路且右顺序阀6的调定压力大于左液压缸4的最
大工作压力时，压力油先进入左液压缸的左腔，实现缸的
向右动作。当这个动作完成后，系统中压力升高，压力油
使减压口关小，减压作用增强，直至出口压力p2稳定在先 导阀所调定的压力值。如果外来干扰使p1升高（如流量瞬 时增大），则p2也升高，使主阀上移，减压口减小，p2又 降低，使阀心在新的位置上处于受力平衡，而出口压力p2
基本维持不变。
当减压阀出口油路的油液不再流动的情况下（如所 连的夹紧支路油缸运动到终点后），由于先导阀泄油仍未 停止，减压口仍有油液流动，阀就仍然处于工作状态，出 口压力也就保持调定数值不变。
图7-21 减压回路
图7-22 二级调压回路
6
减压阀与溢流阀比较
溢流阀 a 保持进口压力不变
减压阀 出口压力
b 内部回油
外部回油
c 阀口常闭（安全阀） 阀口常开
d 一般并联于系统 统
e 出油口一般接油箱
一般串联于系 出油口一般接系7
3.顺序阀
(1) 顺序阀的结构和工作原理
顺序阀的结构原理与溢流阀基本相同，唯一不同的是顺序 阀的出口不是接通油箱，而是接到系统中继续用油之处，其压力 数值由出口负载决定。因此，顺序阀的内泄漏不能用通道直接引 导到顺序阀的出口，而是由专门的泄漏口经阀外管道通到油箱。
4
减压阀的应用(1/1)
(3) 减压阀的应用
减压阀一般用在需减压或稳压的工作场合。
《液压与气压传动教学课件》5.2压力控制阀
5.2压力控制阀－溢流阀(relief valve)
图5-3溢流过程受力分析
添加标题
先导阀阀芯受力方程为：
添加标题
主阀芯受力方程为：
添加标题
联立两式：
添加标题
01
添加标题
02
添加标题
5.2压力控制阀－溢流阀(relief valve)
图5-3溢流过程受力分析
5.2压力控制阀－溢流阀(relief valve)
Y-25B型先导式溢流阀
5.2压力控制阀－溢流阀(relief valve)
Y-25B型先导式溢流阀
5.2压力控制阀－溢流阀(relief valve)
压力调节范围：调压弹簧在规定的范围内调节，系统压力能平稳上升或下降，且压力无突变及迟滞现象时的最大和最小调定压力。
溢流阀的静态特性即溢流阀在稳定工况时的性能。
2压力控制阀－减压阀( Reducing valve )
减压阀分类 按结构形式分为：直动式和先导式减压阀。 按调节要求分为：定压输出减压阀、定差减压阀和定比减压阀。 定压输出减压阀：保证出口压力为定值。 定差减压阀：保证进出口压力差不变。 定比减压阀：保证进出口压力成比例。
2压力控制阀－减压阀( Reducing valve )
5.2压力控制阀
常用的压力控制阀：溢流阀、减压阀、顺序阀、压力继电器。 功能简介：可控制液压系统中油液的压力（溢流阀、减压阀）或通过压力信号实现系统的控制（顺序阀、压力继电器）。 原理简介：利用作用在阀芯上的液压力和弹簧力平衡的原理进行工作。
5.2压力控制阀
学习内容
溢流阀、减压阀、顺序阀、压力继电器工作原理； 溢流阀、减压阀、顺序阀、压力继电器图形符号； 溢流阀、减压阀、顺序阀、压力继电器作用；
图5-3溢流过程受力分析
添加标题
先导阀阀芯受力方程为：
添加标题
主阀芯受力方程为：
添加标题
联立两式：
添加标题
01
添加标题
02
添加标题
5.2压力控制阀－溢流阀(relief valve)
图5-3溢流过程受力分析
5.2压力控制阀－溢流阀(relief valve)
Y-25B型先导式溢流阀
5.2压力控制阀－溢流阀(relief valve)
Y-25B型先导式溢流阀
5.2压力控制阀－溢流阀(relief valve)
压力调节范围：调压弹簧在规定的范围内调节，系统压力能平稳上升或下降，且压力无突变及迟滞现象时的最大和最小调定压力。
溢流阀的静态特性即溢流阀在稳定工况时的性能。
2压力控制阀－减压阀( Reducing valve )
减压阀分类 按结构形式分为：直动式和先导式减压阀。 按调节要求分为：定压输出减压阀、定差减压阀和定比减压阀。 定压输出减压阀：保证出口压力为定值。 定差减压阀：保证进出口压力差不变。 定比减压阀：保证进出口压力成比例。
2压力控制阀－减压阀( Reducing valve )
5.2压力控制阀
常用的压力控制阀：溢流阀、减压阀、顺序阀、压力继电器。 功能简介：可控制液压系统中油液的压力（溢流阀、减压阀）或通过压力信号实现系统的控制（顺序阀、压力继电器）。 原理简介：利用作用在阀芯上的液压力和弹簧力平衡的原理进行工作。
5.2压力控制阀
学习内容
溢流阀、减压阀、顺序阀、压力继电器工作原理； 溢流阀、减压阀、顺序阀、压力继电器图形符号； 溢流阀、减压阀、顺序阀、压力继电器作用；
压力控制阀1培训课件
成都理工大学工程技术学院——液压传动与控制
直动型溢流阀
符号
T P P
T
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2） 先导型溢流阀（Pilot
operated
relief
valve）：结构如图所示，
由主阀和先导阀两部分组
成，主要特点是利用主阀
平衡活塞上下两腔油液压
力差和弹簧力相平衡。
先导型溢流阀工作原理
成都理工大学工程技术学院——液压传动与控制
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2、溢流阀的应用：
除了作溢流阀用在回路中起调压、安全阀用外， 还有下列用途：
1）远程压力控制回路：从较远距离的地方来控制 泵工作压力的回路，图示回路压力调定是由遥 控溢流阀（remote control relief valves） 所控制，回路压力维持在3MPa。遥控溢流阀的 调定压力一定要低于主溢流阀调定压力，否则 等于将主溢流阀引压口堵塞。
5.3 压力控制阀及其应用
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2、顺序阀的应用
1）用于顺序动作回路： 2）起平衡阀的作用：在大形压床上由于压柱及上模很
重，为防止因自重而产生的自走现象，必须加装平 衡阀（顺序阀）。
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
比例式压力阀（Proportional Pressure Valve ）基本上是以电磁 线圈所产生的电磁力，来取代传统压力阀上的弹簧设定压力，由于电磁 线圈产生的电磁力是和电流的大小成正比，所以控制线圈电流就能得到 所要的压力；可以无级调压，而一般的压力阀仅能调出特定的压力。
直动型溢流阀
符号
T P P
T
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2） 先导型溢流阀（Pilot
operated
relief
valve）：结构如图所示，
由主阀和先导阀两部分组
成，主要特点是利用主阀
平衡活塞上下两腔油液压
力差和弹簧力相平衡。
先导型溢流阀工作原理
成都理工大学工程技术学院——液压传动与控制
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2、溢流阀的应用：
除了作溢流阀用在回路中起调压、安全阀用外， 还有下列用途：
1）远程压力控制回路：从较远距离的地方来控制 泵工作压力的回路，图示回路压力调定是由遥 控溢流阀（remote control relief valves） 所控制，回路压力维持在3MPa。遥控溢流阀的 调定压力一定要低于主溢流阀调定压力，否则 等于将主溢流阀引压口堵塞。
5.3 压力控制阀及其应用
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
2、顺序阀的应用
1）用于顺序动作回路： 2）起平衡阀的作用：在大形压床上由于压柱及上模很
重，为防止因自重而产生的自走现象，必须加装平 衡阀（顺序阀）。
成都理工大学工程技术学院——液压传动与控制
5.3 压力控制阀及其应用
比例式压力阀（Proportional Pressure Valve ）基本上是以电磁 线圈所产生的电磁力，来取代传统压力阀上的弹簧设定压力，由于电磁 线圈产生的电磁力是和电流的大小成正比，所以控制线圈电流就能得到 所要的压力；可以无级调压，而一般的压力阀仅能调出特定的压力。
减压阀的使用PPT课件
工程上一般采用的单位为公斤。1Mpa兆帕 =10公斤
精选ppt课件最新
22
谢谢。
精选ppt课件最新
23
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
精选ppt课件最新
6
2、减压阀都装有安全阀。它是保护减 压阀并使之安全使用的装置，也是减压阀 出现故障的信号装置。如果由于活门垫、 活门损坏或由于其它原因，导致出口压力 自行上升并超过一定许可值时，安全阀会 自动打开排气。
3、转动调节螺杆，改变活门开启的高 度，从而调节高压气体的通过量并达到所 需的压力值
气体减压阀的使用
精选ppt课件最新
1
课程介绍
定义及用途 结构组成 工作原理 使用方法及注意事项 专用减压阀 单位用途
减压阀——用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的压力控制阀
高压氮气、氢气、氧气、空气减压器/阀专为高 输出压力的需求而设计。采用活塞式输出结构， 输出平稳，安全可靠。使用于手工业制造和实验 室等多种场合。是将气瓶内的高压气体任意调节 减至实用压力，以供使用的气瓶减压装置，主要 用于焊接、切割及化工、医药卫生、电子工业等 方面。不论输入压力和输出流量发生变化，都能 保证稳定的输出压力。
精选ppt课件最新
3
结构组成
精选ppt课件最新
4
工具室减压阀
精选ppt课件最新
5
工作原理
氮气减压阀的高压腔与钢瓶连接，低压腔 为气体出口，并通往使用系统。高压表的 示值为钢瓶内贮存气体的压力。低压表的 出口压力可由调节螺杆控制
1、使用时先打开钢瓶总开关，然后顺时针 转动低压表压力调节螺杆，使其压缩主弹 簧并传动薄膜、弹簧垫块和顶杆而将活门 打开。这样进口的高压气体由高压室经节 流减压后进入低压室，并经出口通往工作 系统。
精选ppt课件最新
22
谢谢。
精选ppt课件最新
23
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
精选ppt课件最新
6
2、减压阀都装有安全阀。它是保护减 压阀并使之安全使用的装置，也是减压阀 出现故障的信号装置。如果由于活门垫、 活门损坏或由于其它原因，导致出口压力 自行上升并超过一定许可值时，安全阀会 自动打开排气。
3、转动调节螺杆，改变活门开启的高 度，从而调节高压气体的通过量并达到所 需的压力值
气体减压阀的使用
精选ppt课件最新
1
课程介绍
定义及用途 结构组成 工作原理 使用方法及注意事项 专用减压阀 单位用途
减压阀——用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的压力控制阀
高压氮气、氢气、氧气、空气减压器/阀专为高 输出压力的需求而设计。采用活塞式输出结构， 输出平稳，安全可靠。使用于手工业制造和实验 室等多种场合。是将气瓶内的高压气体任意调节 减至实用压力，以供使用的气瓶减压装置，主要 用于焊接、切割及化工、医药卫生、电子工业等 方面。不论输入压力和输出流量发生变化，都能 保证稳定的输出压力。
精选ppt课件最新
3
结构组成
精选ppt课件最新
4
工具室减压阀
精选ppt课件最新
5
工作原理
氮气减压阀的高压腔与钢瓶连接，低压腔 为气体出口，并通往使用系统。高压表的 示值为钢瓶内贮存气体的压力。低压表的 出口压力可由调节螺杆控制
1、使用时先打开钢瓶总开关，然后顺时针 转动低压表压力调节螺杆，使其压缩主弹 簧并传动薄膜、弹簧垫块和顶杆而将活门 打开。这样进口的高压气体由高压室经节 流减压后进入低压室，并经出口通往工作 系统。
《机械基础》教学讲义 7、了解液压传动 3、熟悉液压控制阀
教学难点
1、理解单向阀的作用和工作原理。
2、了解换向阀的作用，能识读其常用种类。
3、了解滑阀式换向阀的工作原理、会认其图形符号。
4、认识换向阀常用控制方法图形符号。
5、了解溢流阀主要作用及图形符号。
6、认识减压阀、顺序阀的作用及图形符号。
7、认识节流阀、调速阀的作用及图形符号。
8、了解柱塞式压力继电器的工作原理及图形符号。
要求学生看教材，回答相应的问题。
讲解重点：溢流阀的主要作用。
3、减压阀
提问：直动式减压阀的工作原理是怎样的？（选学）
要求学生看教材，回答相应的问题。
讲解重点：直动式减压阀的工作原理。
提问：先导式减压阀的结构和工作原理是怎样的？（选学）
要求学生看教材，回答相应的问题。
讲解重点：先导式减压阀的结构和工作原理。
提问：滑阀式换向阀的工作原理是怎样的？
要求学生看教材，回答相应的问题。
讲解重点：二位四通滑阀式换向阀工作原理，三位五通滑阀式换向阀的工作原理。
（3）换向阀常用控制方法的图形符号
提问：换向阀常用控制方法的图形符号有哪些？
要求学生看教材，回答相应的问题。
讲解重点：换向阀常用控制方法的图形符号。
（4）换向阀的常见结构（选学）
听教师讲解。
培养学生复习、归纳的学习习惯。
培养学生的自学能力。让学生认识单向阀的作用、工作原理；认识换向阀的作用及常用种类；认识滑阀式换向阀的工作原理；认识换向阀常用控制方法的图形符号；了解换向阀的常见结构。
培养学生的自学能力。让学生认识溢流阀的结构和工作原理，主要作用；认识减压阀、顺序阀的工作原理。
学情分析
学生对液压控制阀比较陌生，需运用动态图、视频等讲解，会让学生学起来更轻松。
1、理解单向阀的作用和工作原理。
2、了解换向阀的作用，能识读其常用种类。
3、了解滑阀式换向阀的工作原理、会认其图形符号。
4、认识换向阀常用控制方法图形符号。
5、了解溢流阀主要作用及图形符号。
6、认识减压阀、顺序阀的作用及图形符号。
7、认识节流阀、调速阀的作用及图形符号。
8、了解柱塞式压力继电器的工作原理及图形符号。
要求学生看教材，回答相应的问题。
讲解重点：溢流阀的主要作用。
3、减压阀
提问：直动式减压阀的工作原理是怎样的？（选学）
要求学生看教材，回答相应的问题。
讲解重点：直动式减压阀的工作原理。
提问：先导式减压阀的结构和工作原理是怎样的？（选学）
要求学生看教材，回答相应的问题。
讲解重点：先导式减压阀的结构和工作原理。
提问：滑阀式换向阀的工作原理是怎样的？
要求学生看教材，回答相应的问题。
讲解重点：二位四通滑阀式换向阀工作原理，三位五通滑阀式换向阀的工作原理。
（3）换向阀常用控制方法的图形符号
提问：换向阀常用控制方法的图形符号有哪些？
要求学生看教材，回答相应的问题。
讲解重点：换向阀常用控制方法的图形符号。
（4）换向阀的常见结构（选学）
听教师讲解。
培养学生复习、归纳的学习习惯。
培养学生的自学能力。让学生认识单向阀的作用、工作原理；认识换向阀的作用及常用种类；认识滑阀式换向阀的工作原理；认识换向阀常用控制方法的图形符号；了解换向阀的常见结构。
培养学生的自学能力。让学生认识溢流阀的结构和工作原理，主要作用；认识减压阀、顺序阀的工作原理。
学情分析
学生对液压控制阀比较陌生，需运用动态图、视频等讲解，会让学生学起来更轻松。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
潘存云教授研制
X px p
（3）顺序阀的泄油方式
外泄式—— 有一单独的泄油口Y （出油口接工作油路， 出口压力p2 ≠0）
内泄式—— 将泄油口Y并入出油口 （出油口接油箱，出 口压力p2 =0）
操作: 将上盖旋转180°，并堵塞 外泄口Y。
顺序阀分： 内控外泄式、外控内泄式、 外控外泄式、内控内泄式
动画演示
Y
Y
p2B
A p1
潘存云教授研制
X
顺序阀图形符号
X
p1
p1
p1
ps
Y p2
X ps p2
X ps Y p2
内控外泄式
外控内泄式
适用： p2 ≠0
p2 = 0
问题：内控内泄式？
p2 ≠0
—— 溢流阀
外控外泄式
（4）顺序阀的应用
(① 控制多个执行元件的顺序动作 （内控外泄式pb）
(② 与单向阀组成平衡阀 （内控外泄式、外控外泄式）平衡阀 —— 平衡垂直液压缸运动件
要点： ☆ 常态时，阀口处于关闭状态； ☆ 控制阀芯动作的油压p ： p＜ ps —— 阀口关闭
p≥ ps —— 阀口打开 ☆ 不控制系统压力，只利用系统压力变化控制油路的通断。 ☆ 两种控制方式：外控式、内控式
引入：
A1
A2
两缸结构尺寸相同，且 F1 ＜F2
1 p1
F1
p1 ＜p2 缸1先动，缸2后动。
p1 =F1 / A1
问题： 上述已知条件不变，
2 p2
F2
若需缸2先动，缸1后动，如
p2 =F2 / A1
何控制？
qv
顺序阀
三、压力控制阀
2、顺序阀 作用：利用液压系统中的油压力变
化来自动控制油路的通断， 从而控制多个执行元件按一 定的顺序动作。 分：直动型顺序阀 先导型顺序阀（不述）
阀口开，p1恒定 p1 = py p 1 = py + p2
减压口X 减小 p2 = pj 恒定
阀口开
内控：p1 ≥ps
外控p1 、p2 与ps 无关
连接方式
并联在油路中 （背压阀除外）
串联在油路中
串联在油路中 （卸荷阀除外）
泄油方式 内泄式
外泄式
内泄式、外泄式
小结：
1、顺序阀
作用：利用液压系统中的油压力变化来控制油路的通与 断，从而控制多个执行元件按一定的顺序动作。
的自重
②
B pB
ps
① A pA
ps
注意☆：不顺控序制阀系+统单压向力，阀只→利平衡阀
平衡用阀系接统在压垂力直变缸化的控下制腔油，并
动画演示 顺序阀路用的于通回断油。。
（4）顺序阀的应用
(③ 控制双泵系统中的大流量泵卸荷 （外控内泄式）
问题1：阀3、4分别是什么压力控制阀？
(当p ＜ps 、py 时， 两阀均关闭——双泵供油
☆ 阀口开，一般 p1≠p2
Y p2B
A p1 潘存云教授研制
X p
（2）顺序阀的控制方式
内控式——控制阀芯动作的压力油 直接引自进油口。 即控制油压 p = p1
外控式——控制阀芯动作的压力油 从外部油路引入。
操作: 将下旋转90°，并打开外 控口X的堵头。 控制油压 p = px
Y
B
A p1
足够大，两阀组的出口压力取决于哪个减压阀？
py
pj1
pj2
A
F
p
pj1
py
A
F
p pj2
溢流阀、减压阀、顺序阀特点比较
p1
溢流阀
p2 减压阀 pj
p1
p1
顺序阀
X
p1
Y
p2
p2 Y
p2
常态位
阀口闭
阀口开
阀口闭
控制油压 进油压力p1
出口压力p2
内控式：进油压力p1 外控式：外控口油压px
阀的工作 状态
3
(当p ≥ ps 时，顺序阀打开， ——大流量泵卸荷，小泵供油
ps p1
★ 顺序阀——作卸荷阀用
溢流阀——作安全阀用
★ py ＞ ps
问题2：当泵1卸荷、泵2工作
时，两泵的出油口压力？
1 大流量泵
p 4
py p2
2 小流量泵
p1 ≈ 0、 p2 = p 大小取决于负载
例 已知顺序阀的调定压力为4MPa，溢流阀的调定压力为 6MPa，当系统负载无穷大时，A点处的压力值？
结构： A — 进油口 B — 出油口 Y — 泄油口 x — 减压口开度
工作原理：利用液流流过缝 隙产生压力降，使阀的出口 压力低于进口压力。 p2 ＜ p1
先导阀芯 主阀芯
潘存云教授研制
p2
p1
B xA
Y
（1）结构及工作原理 要点：
☆ 常态（非工作状态）时，
先导阀芯 主阀芯
主阀口常开；减压口xmax 。 ☆ 利用出油压力p2 来控制阀
芯动作： pj —— 减压阀的调定压力 p2＜ pj （非工作状态）
xmax ，△pmin = p1 - p2
= 0.2～0.5 MPa
潘存云教授研制
潘存云教授研制
p2
pp22
pp11
BB x AA
Y
x
p2＞ pj （工作状态） —— x ，△p → p2 ≈ pj 出油口压力p2是恒定的。 ☆ 外泄式，即泄油单独接油箱。
△pmin =0.2MPa。问：缸1承受负载F1所需压力p1 = 1.5MPa,
而缸2空载时，两缸如何运动？且C、D点的压力？
1 p1
F1
F2
2 p2
py
pj
C
D
潘存云教授研制
D
C
x
结例串论2联：阀（当组P减9的8压出题阀口所1压6在力）的p如支,取图路决，有于两足两个够阀减的中压负调阀载定分时压别，力串较联小和的并；联，若 并联不阀计组一的切出损口失压，力ppj1,=取3决M于Pa两，阀pj中2 =调4定MP压a力。较问大：的若。负载
（1）结构和工作原理
结构： A — 进油口 B — 出油口 X — 外控制口 Y — 泄油口
阀体 Y
上盖 阀芯
B
控制
A
潘存云教授研制
活塞
下盖 X
（1）结构和工作原理
工作原理： ps —— 顺序阀的调定压力 ps ≤7 MPa
要点： ☆ 常态时，阀口处于关闭状态； ☆ 控制阀芯动作的油压p ：
p＜ ps —— 阀口关闭 p≥ ps —— 阀口打开 ☆ 不控制系统压力，只利用系统 压力变化控制油路的通断。
至 系 统
A
B
至 系 统
B A
（a）
pA = 6 MPa
（b）
pA = 10 MPa
引入：
两缸结构与尺寸均相同，F1 >F2 。
要求：两缸同时动作，如何实现？
F1
F2
1 p1
2 p2
py
p1
p2
p1 >p2
减压阀
3、减压阀
作用：降低系统某一支路的油压力。
分：直动型减压阀（少采用） 先导型减压阀
（1）结构及工作原理
图形符号
p1 pj
p2
先导型
先导型减压阀 外观图
pj
一般符号
（2）减压阀的应用 一般用于减压回路。
例：机床上的夹紧回路。F1 = 20000N，F2 = 5000N。
压紧
1 p1
F1
F2
2 p2
py
pj
调节减压阀的调定 压力，使 pj = p2
例1 下图，已知：py = 5MPa、pj = 2.5MPa，减压阀常态时，
