车站结构一般规定1.哈尔滨市轨道交通1号线四期工程沿线车站均为地下站,车站结构设计应从各自的建设条件出发,根据城市规划、线路埋深、建筑布置、施工环境、工程水文地质,以及冬季气候等自然条件,按照工程筹划的要求,考虑相邻区间隧道施工工艺和站址地面交通组织的处理方式,本着既遵循技术先进,又安全、可靠、适用、经济的原则选择结构型式和施工方法。

2.车站结构应根据选择的结构型式、施工方法、荷载特性、耐火等级等条件进行设计,满足强度、刚度、稳定性要求,并根据确定的环境类别、环境作用等级、设计使用年限等标准进行耐久性设计,满足抗裂、防水、防腐蚀、防灾等要求。

3.车站结构要满足车站建筑、设备安装、行车运营、施工工艺、环境保护等要求,确保车站的正常使用,达到总体规划设计的要求,同时,考虑城市规划引起周围环境的改变对结构的作用。

4.车站结构的净空尺寸应满足地铁建筑限界以及建筑设计、相邻区间施工工艺和其他使用功能的要求。

尚应考虑施工误差、测量误差、结构变形和后期沉降等因素的影响,其值根据地质条件、埋设深度、荷载、结构类型、施工工序等条件并参照类似工程的实测值加以确定。

5.车站结构应具有足够的纵向刚度,并满足地铁长期运营条件下对结构纵向抗裂及抗差异沉降的要求。

换乘车站结构设计应充分考虑上述要求,以减少换乘车站续建工程对已建车站结构的影响。

6.结构设计应以现行国家的相关勘察规范确定的内容和范围,考虑不同施工方法对地质勘探的特殊要求,通过施工中对地层的观测反馈进行验证。

其中暗挖结构的围岩分级按现行《铁路隧道设计规范》(TB10003)确定。

7.对于基坑法、浅埋暗挖法等不同型式的车站结构计算模型应符合实际工况条件,并根据具体情况选用与其相符或相近的现行国家有效规范、规程和标准进行设计。

8.车站抗震设计应根据当地政府主管部门批准的抗震设防烈度,按照相关规范进行设计。

9.车站按照当地政府主管部门批准的六级人防标准设防,保证地下车站在规定的人防设防区段具备战时防护和平战转换功能。

地铁线路设计

地铁线路设计
进行详细的方案比选后确定。这里需要强调 一点、地铁车站分布对建设费用、运营成本、 施工等都有很大影响,必须充分对客流吸引 量、乘客出行时间等进行具体分析计算,进 行经济效益的比较。 (土建方面,车站造价是区间造价的2.4倍/米)
13
3.车站分布
在布设轨道交通车站时,除了考虑合理站 间距的条件之外,还应注意以下几点: ①站间距离要尽量均衡些; ②站位应设于汇集大量客流的重要场所附近, 并保证与其他交通换乘的方便; ③设站要考虑该地区的发展,与城市规划相 协调; ④具体站位还要考虑施工条件、道路状况、 交叉口等道路形态及地面交通情况。
9
3.车站分布
④线路长度 一条线路的长度,短则几千米,长则几十千米。 不同的线路长度,车站的疏密宜有所不同。 短线路宜多设站,长线路宜少设站。
⑤城市地貌及建筑物布局 城市中的江、河、湖、山和铁路站场、仓库 区等,人口密度低,甚至无人,轨道交通在 穿越这些地区时可以不设站。但若有条件开 发公园,则应考虑在其主出入口处设站。
线路设计一般分为四个阶段: 可行性研究阶段 总体设计阶段 初步设计阶段 施工设计阶段
通过不同设计阶段,逐步由浅入深,不断地比 较修正线路平面、纵剖面和坡度、线路与车站的关 系,最后得到地铁和轻轨线路在城市三维空间中准 确的位置。
1
2
第一节 选线及车站分布
1.地铁设计规范(GB 50157-2003)对选线和 设计的基本规定:
深桩2.5m。
21
22
23
第二节 线路平面
1.线路平面设计的一般原则
2.线路平面设计 主要技术要素的确定
最小曲线半径、夹直线最小长度、 最小圆曲线长度、缓和曲线线形及 长度。
24
2.线路平面设计主要技术要素的确定

住房和城乡建设部公告第119号――关于发布国家标准《地铁设计规范》的公告

住房和城乡建设部公告第119号――关于发布国家标准《地铁设计规范》的公告

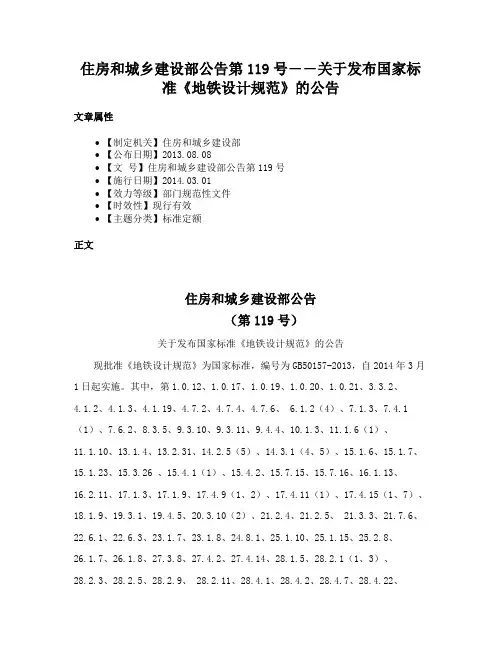

住房和城乡建设部公告第119号――关于发布国家标准《地铁设计规范》的公告文章属性•【制定机关】住房和城乡建设部•【公布日期】2013.08.08•【文号】住房和城乡建设部公告第119号•【施行日期】2014.03.01•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准定额正文住房和城乡建设部公告(第119号)关于发布国家标准《地铁设计规范》的公告现批准《地铁设计规范》为国家标准,编号为GB50157-2013,自2014年3月1日起实施。
