第八章 液压电梯及检规标准

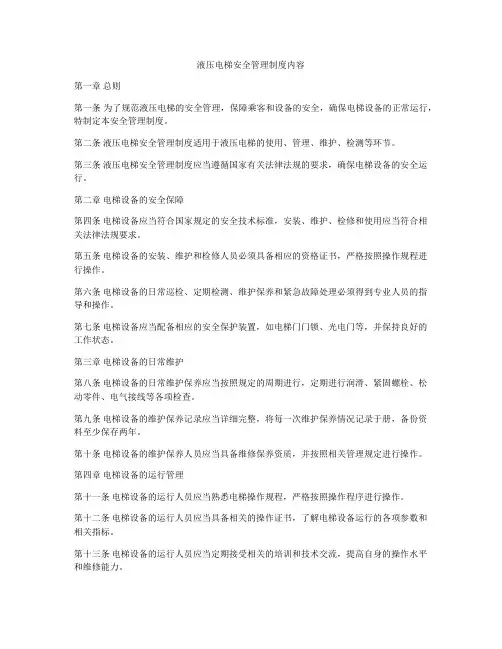

液压电梯安全管理制度内容
液压电梯安全管理制度内容第一章总则第一条为了规范液压电梯的安全管理，保障乘客和设备的安全，确保电梯设备的正常运行，特制定本安全管理制度。
第二条液压电梯安全管理制度适用于液压电梯的使用、管理、维护、检测等环节。
第三条液压电梯安全管理制度应当遵循国家有关法律法规的要求，确保电梯设备的安全运行。
第二章电梯设备的安全保障第四条电梯设备应当符合国家规定的安全技术标准，安装、维护、检修和使用应当符合相关法律法规要求。
第五条电梯设备的安装、维护和检修人员必须具备相应的资格证书，严格按照操作规程进行操作。
第六条电梯设备的日常巡检、定期检测、维护保养和紧急故障处理必须得到专业人员的指导和操作。
第七条电梯设备应当配备相应的安全保护装置，如电梯门门锁、光电门等，并保持良好的工作状态。
第三章电梯设备的日常维护第八条电梯设备的日常维护保养应当按照规定的周期进行，定期进行润滑、紧固螺栓、松动零件、电气接线等各项检查。
第九条电梯设备的维护保养记录应当详细完整，将每一次维护保养情况记录于册，备份资料至少保存两年。
第十条电梯设备的维护保养人员应当具备维修保养资质，并按照相关管理规定进行操作。
第四章电梯设备的运行管理第十一条电梯设备的运行人员应当熟悉电梯操作规程，严格按照操作程序进行操作。
第十二条电梯设备的运行人员应当具备相关的操作证书，了解电梯设备运行的各项参数和相关指标。
第十三条电梯设备的运行人员应当定期接受相关的培训和技术交流，提高自身的操作水平和维修能力。
第五章突发事件处置第十四条电梯设备发生故障或者人员被困，电梯运行人员应当第一时间通知相关部门进行处理，并做好人员疏散工作。
第十五条电梯设备发生故障时，相关维修人员应当迅速赶到现场进行检修，确保故障的及时解决。
第十六条电梯设备发生故障时，应当第一时间切断电源，将电梯设备暂停使用，防止发生更大的安全事故。
第六章安全意识培训第十七条液压电梯的使用人员，包括保洁工、物业管理人员和建筑物业主等，应当接受液压电梯的安全使用培训。

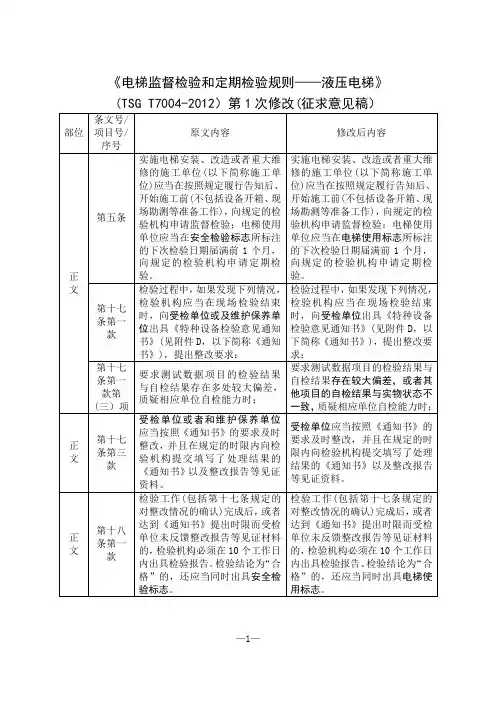

《电梯监督检验和定期检验规则——液压电梯》
注C-2：检验报告中的下次检验日期精确到月，只填写至检验日期下一年度的当月。
注C-1：检验报告中的“检验项目及其内容”一栏中所表述具体项目和内容前面的条文序号［如1、1.4、(1)］与《电梯监督检验和定期检验规则——液压电梯》(TSG T7004—2012)附件A“液压电梯监督检验和定期检验内容、要求与方法”中的条文序号一致。
注C-2：检验机构可以根据不同的液压电梯类型和“防止坠落、超速下降和沉降的组合措施”，按照实际的项目及其内容编排检验报告。
续表
部改后内容
正
文
第二十四条
对于判定为“不合格”或者“复检不合格”的电梯、未执行《通知书》提出的整改要求并且已经超过安全检验标志所标注的下次检验日期的电梯，检验机构应当将检验结果、检验结论及有关情况报告负责设备使用登记的特种设备安全监察机构；对于定期检验判定为不合格的电梯，检验机构还应当建议使用单位立即停止使用。特种设备安全监察机构应当根据情况，及时采取安全监察措施。
7.3
(检验方法)
注A-6：企业自检时需要满载试验
注A-7：企业自检时需要满载试验
续表
部位
条文号/项目号/序号
原文内容
修改后内容
附件A，“检验内容与要求”栏
7.5
注
注A-7：其试验方法应当由制造厂家在其附近明显标识
注A-8：其试验方法应当由制造厂家在其附近明显标识
7.6
注
注A－8：其试验方法应当由制造厂家在其附近
注A－9：其试验方法应当由制造厂家在其附近
注A-10：本规则颁布前安装使用的液压电梯对于电气防沉降系统只对①进行检验，其它②～④项不进行检验。对于非电气防沉降系统不进行检查。
附件
附件B、C检验结论页
电梯培训课件：液压电梯检验规程讲义
限速切断阀符号
(6)手动下降阀
当发生停电或电梯故 障时，将轿厢下降到 就近的层站。
手动下降阀符号
13- 手动下降阀
(7)手动泵
当轿厢安全钳动作后，借助手动泵将轿厢提 升。
2、调速控制方式
三种方式：
1、容积调速 2、节流调速 3、复合调速
(1)容积调速控制。主要是通过调节泵 的输出流量来达到调速目的，一般使用 变量泵或改变电动机转速来改变泵的输 出。 （2）节流调速主要通过调节系统中阀的 开口大小来控制流量。 （3）复合控制则是上述两种方法复合使 用，既调节泵排量又进行节流调节。
2.11液压电梯的上行运动控制应符合下列任一 方法： a.电动机的电源用至少两个独立的、主触点串 联在电动机供电电路中的接触器来切断； b.电动机的电源由一个接触器来切断，而分流 阀的电源，要用至少两个独立的、串联在分流 阀供电电路中的电气装置来切断。
上述任一方法中，如两个串联接触器或电 气装置中的任意一个接触器的主触点未打开 或是其中一个电气装置保持闭合，必须防止 液压电梯再启动。
3.21油缸柱塞行程的限位装置 油缸应设柱塞行程限位装置，在柱塞行程末 端,该装置能使其以缓冲的效果制停。
检查方法：轿厢在上端站平层后,短接上限 位和极限开关,轿厢以检修速度向上运行,直 到无法再向上运行为止,观察液压电梯在行 程上端停止时有无缓冲效果。
3.22极限开关功能的特殊要求 在与轿厢行程上端相对应的柱塞位置应设置 一个极限位置保护开关,它应在柱塞缓冲制 动之前起作用,并在柱塞进入缓冲制动区期 间保持始终动作状态,极限开关动作后,即使 轿厢以爬行的方式运行而离开了动作区,液 压电梯不能应答呼梯及指令而运行。
如何看液压原理图
1、首先找到油缸和油箱 2、确定油缸到油箱的两条管路 3、区分出进油和回油管路（直接连接油箱
TSG T7006-200× 液压电梯型式试验细则
检修门、检修活板门和井道安全门的布置和尺寸
轿厢及其入口的尺寸
轿厢地坎和轿门至井道内表面的距离、关闭轿门和层门之间的水平距离以及轿厢地坎与层门地坎之间的水平距离
3
设计计算资料以及文件
悬挂装置的主要参数：安全系数计算、钢丝绳（数量、直径、结构、破断载荷、型号）、链条（型号、结构、节距、破断载荷）
防止轿厢自由坠落或者超速下行、防沉降的保护措施的说明文件
限速器绳和/或者安全绳的主要参数：直径、结构、破断载荷、安全系数计算
导轨的尺寸、受力和变形计算、及其摩擦面的尺寸和状况（拉制、轧制、磨削）
满负荷压力的验算
液压油的特性和类型
油箱容量
油缸的主要参数、压力、柱塞行程、柱塞外径
缸筒和柱塞的安全系数计算：在由2.3倍满负荷压力所产生的力的作用下，在材料屈服强度为Rp0.2时的安全系数
第六条型式试验申请单位应当为型式试验机构提供一台安装调试完毕、能够正常
运行的完整液压电梯做为型式试验样品，并且应当已经通过型式试验申请单位的自检。
第七条液压电梯进行实施型式试验的条件、地点、程序与合格判定规则，以及型
式试验机构应当履行的职责，必须按照《电梯型式试验规则》执行。
第八条液压电梯型式试验的内容、要求与方法，必须按照本细则的《液压电梯型
限速器和渐进式安全钳的调试证书副本
破裂阀的调试证书检验报告、链条的出厂合格证、软管的出厂合格证（包含其弯曲半径或者另外说明）、软管总成在制造厂家进行的，软管以及接头能够承受5倍满负荷压力而不被破坏的试验记录
8
安装使用资料
安装、调试说明书，部件安装图，使用说明书，产品合格证和安装自检合格报告等
求、方法与型式试验报告书格式，根据《特种设备安全监察条例》和《电梯型式试验规则》，制定本细则。
液压、杂物电梯检验规程介绍
一、液压电梯检规修改单的内容与要求
原文：“对于配置破裂阀作为超速保护的液压 电梯，轿厢装有额定载重量超速下行，当达到 破裂阀的动作速度时，轿厢应当能被可靠制 停”
一、液压电梯检规修改单的内容与要求
7.5修改为：“采用附表3中除破裂阀 或限速器—安全钳联动以外的防止轿 厢坠落、超速下降措施，参照7.3和7.4 的相应载荷要求进行试验。 “注A-9：其试验方法应当由制造厂家 在其附近明显标识”
3.18修改为： “(1)对照检查缓冲器型式试验合格证和铭牌 或者标签； “(2)目测缓冲器的固定和完好情况；必要时， 将限位开关(如果有)、极限开关短接，以检修 速度运行空载轿厢，将缓冲器充分压缩后，观 察缓冲器有无断裂、塑性变形、剥落、破损等 现象； “(3)目测耗能型缓冲器的液位和电气安全装 置” （同7001）
一、液压电梯检规修改单的内容与要求
探讨：液压电梯电气防沉降功能
防沉降措施的保护目的: 由于液压系统可能存在的泄漏，造成液压缸柱塞的 下降，使静止状态的轿厢离开平层位置，引起液 压电梯故障甚至产生危险状态。因此，液压电梯
应该设置防止轿厢沉降的措施，限制轿厢从平层
位置沉降的深度。
一、液压电梯检规修改单的内容与要求
一、液压电梯检规修改单的内容与要求
4.8修改为：“接通和断开紧急报警装置的正 常供电电源，分别验证紧急报警装置的功能； 断开正常照明供电电源，验证紧急照明的功能” （同7001）
一、液压电梯检规修改单的内容与要求
7.2(1)修改为：“将限位开关(如果有)、极限 开关短接，以检修速度运行空载轿厢，将缓冲 器压缩，观察电气安全装置动作情况； 然后 短接该电气安全装置，将缓冲器完全压缩，测 量缓冲器回复原状的时间；” （同7001）
Get清风TSGT70042012修改版电梯监督检验和定期检验规则液压电梯
TSG-T7004-2021-(修改版)电梯监督检验和定期检验规那么-液压电梯前言2021年10月，国家质量监督检验检疫总局(以下简称国家质检总局)特种设备平安监察局(以下简称特种设备局)向中国特种设备检测研究院(以下简称中国特检院)下达了本规那么的起草任务书。
2021年3月，中国特检院组织有关专家成立了起草组在深圳召开工作会议。
2021年8月，起草组在北京召开了修订工作会议，提出修改意见，形成征求意见稿。
2021年11月国家质检总局以质检特函[2021]84号文征求基层、有关部门、单位和专家及公民的意见。
2021年6月，根据征求到的意见和审议反应的意见，起草组以邮件形式对规那么进行了修改并形成报批稿。
2012年3月23日，由国家质检总局批准公布。
本规那么的编制工作，遵循了在满足国家有关法律、法规要求的前提下，兼顾我国电梯相关工作现状的原那么。
本规那么明确规定了液压电梯的安装、改造、重大维修监督检验和定期检验的目的、性质、依据、适用范围、检验条件、检验周期、程序与要求、内容和方法以及检验结论的合格判定条件，规定了液压电梯设计、制造、安装、改造、维修、日常维护保养和使用单位以及从事电梯监督检验和定期检验的特种设备检验检测机构的职责要求，以指导和标准液压电梯安装、改造、重大维修监督检验和定期检验行为，提高检验工作质量，促进液压电梯运行平安保障工作的有效落实。
本规那么主要起草单位和人员如下：国家质检总局特种设备局何毅夏勇深圳市特种设备平安检验研究院梁广炽刘锡奎刘东洋上海市特种设备监督检验技术研究院张志豪北京市特种设备检测中心王琦北京市海淀区特种设备检测所李赵广东省特种设备检测院张捷苏州科达液压电梯包卫星苏州东南电梯(集团)赵震上海三菱电梯孙伟民辽宁省平安科学研究院吴岩江苏省特种设备平安监督检验研究院原徐成目录电梯监督检验和定期检验规那么——液压电梯(1)附件A液压电梯监督检验和定期检验内容、要求与方法(7) 附件B液压电梯监督检验报告(格式)(33)附件C液压电梯定期检验报告(格式)(42)附件D特种设备检验意见通知书(格式)(48)电梯监督检验和定期检验规那么——液压电梯第一条为了加强对液压电梯安装、改造、维修、日常维护保养、使用和检验工作的监督管理，标准液压电梯安装、改造、重大维修监督检验和定期检验行为，提高检验工作质量，促进液压电梯运行平安保障工作的有效落实，根据?特种设备平安监察条例?，制定本规那么。
液压电梯整机安装工程质量标准及检验方法
操作、观察检查，查阅安装、试运行记录
6
液压泵站流阀压力检查
液压泵站上的溢流阀应设定在系统压力为满载压力的140%〜170%时动作
观察检查
7
超压静载试验
将截止阀关闭，在轿内施加200%的额定载荷，持续5min后,液压系统应完好无损
检查测试记录、用适配仪器进行抽测
3
平层准确度检验
液压电梯平层准确度应在±15πιm的范围内
操作，钢尺、观察检查
4
运行速度检验
空载轿厢上行速度与上行额定速度的差值不应大于上行额定速度的8%；载有额定载重量的轿厢下行速度与下行额定速度的差值不应大于下行额定速度的8%
检查测试记录、用适配仪器进行抽测
5
额定载重量沉降量试验
观察检查
操作、观察检查，查阅安装、试运行记录
般项目
1
电梯安装后试运行试验
电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按产品设计规定每小时启动次数和负载持续率各运行100O次（每天至少8h）,液压电梯应运行平稳、制动可靠、连续运行无故障
操作、观察检查，查阅安装、试运行记录
2
噪声检验
噪声检验应符合现行有关标准的规定
操作、观察检查
主控项目
2
液压电梯安全保护验收
液压电梯安全保护验收必须符合现行有关标准的规定
操作、观察检查，查阅安装、试运行记录及型式试验证书
3
限速器（安全绳）安全钳联动试验
限速器（安全绳）安全钳联动试验必须符合现行有关标准的规定
操作、观察检查，S阅安装、试运行记录
液压电梯及检规标准【电梯检验规程精品】
• 二.液压电梯的速度控制
• 从液压传动的特征可以知道, 只要改变油泵向油缸输出的油量就可 以改变电梯的运行速度。所以液压电梯的速度控制实际上就是液压 系统的流量控制。
• 液压系统的流量控制有三种方法:即容积调整控制,节流调整控制和 复合控制.
• 容积调速主要是通过调节泵的输出流量来达到调速目的,一般使用变 量泵或改变电动机转速来改变泵的输出.容积调速具有功率损耗小, 效率高,系统发热量少等优点.
• 节流调节主要通过调节系统中.阀的开口大小来控制流量.一般使用 定量泵,用调整阀来节流,用溢流阀作旁通回路,使多余的压力油流回 油箱,其频响快但能耗高.
• 复合控制则是上述两种方法复合使用,既调节泵排量又进行节流调节.
• 第三节 液压电梯工作条件和技术要求
• 标准JG5071-1996《液压电梯》。标准规定了液压电梯的技术要求和 安装验收的要求。适用于速度不大于1m/s的液压电梯。
柱塞和载荷下落,故也称“破裂阀”。 • ④油缸:是将液压系统输出的压力能转化为机械能，推动柱塞带动轿
厢运动的用一样，限制轿厢活动的自由度，承受 偏载和安全钳动作的载荷。对间接顶升的液压电梯，带滑轮的柱塞 顶部也应有导轨导向。
• 4.轿厢:结构和作用与曳引电梯相同，但侧面顶升的液压电梯的轿厢 架结构由于受力情况不同而有所不同。
• 二.液压电梯的基本结构与型式 • 液压电梯是机、电、电子、液压一体化的产品，由以下相对独立但
又相互联系配合的系统组成。 • 1.泵站系统:由电机、油泵、油箱及附属元件组成。 • 2.液压系统:由集成阀块(组) 、止回阀、限速切断阀和油缸等组成。
• ①集成阀块 (组)：由流量控制阀、单向阀、安全阀、溢流阀等组成。 • ②止回阀：为球阀，是油路的总阀，用于停机后锁定系统。 • ③限速切断阀:安装在油缸上，在油管破裂时，迅速切断油路，防止
液压电梯监督检验流程标准
液压电梯监督检验流程标准液压电梯监督检验内容要求与方法注：带〝*〞项为重要项目。
附表1附表2NO:液压电梯验收检验报告注册代码使用单位检验机构陕西省特种设备质量安全监督检测中心检验日期国家质量监督检验检疫总局制注意事项1、本报告书适用于液压电梯验收检验。
2、本报告书应由运算机打印输出或用钢笔填写，字迹应工整，涂改无效。
3、本报告书一式三份，由检验机构、安装〔或修理、改造〕单位和使用单位分别储存。
4、本报告书无检验、审核、批准的人员签章和检验机构的检验专用章或公章无效。
5、受检单位对检验结论如有异议，应在收到检验报告之日起15日内，以书面形式向检验机构提出，逾期不予受理。
陕西省特种设备质量安全监督检测中心地址：西安市咸宁西路30号：2214609 2214592：710048液压电梯验收检验报告续报告No：共5页第5页注：*项为重要项目，★项为受检单位选择项，不是必检项目。
No：液压电梯定期检验报告注册代码使用单位检验机构陕西省特种设备质量安全监督检测中心检验日期国家质量监督检验检疫总局制注意事项1、本报告书适用于液压电梯定期检验。
2、本报告书应由运算机打印输出或用钢笔填写，字迹应工整，涂改无效。
3、本报告书一式二份，由检验机构和使用单位分别储存。
4、本报告书无检验、审核、批准的人员签章和检验机构的检验专用章或公章无效。
5、受检单位对检验结论如有异议，应在收到检验报告之日起15日内，以书面形式向检验机构提出，逾期不予受理。
陕西省特种设备质量安全监督检测中心地址：西安市咸宁西路30号：2214609 2214592：710048液压电梯定期检验报告。
液压电梯的验收检验条件
液压电梯的验收检验条件电梯在验收检验之前，液压电梯及其环境应清理洁净。
机房、井道与底坑均不应有与液压电梯无关的其他设置，底坑不应渗水、积水。
液压电梯应试运行，每小时启动运行次数不应大于60次，液压系统油箱的油温应掌握在570℃之间。
呼梯、楼层显示等信号系统功能有效，指示正确，动作无误。
电动机、线槽、轿厢等易于意外带电的部件与机房接地端连通性应良好。
通电导体与地之间的绝缘电阻应符合下表要求：液压电梯的验收检验申请及相关要求使用单位向监督检验机构申请验收检验时应供应以下资料1、《特种设备注册登记表》(每台2份)2、转变原施工方案进行施工及有关隐藏工程状况记录;3、制造单位应供应的资料：a、装箱单;b、产品出厂合格证;c、机房井道布置图;d、满负荷压力设计值;e、液压液体的特性或型号;f、使用维护说明书(含液压电梯润滑汇总图表和液压电梯标准功能表);g、动力电路和平安电路的电气原理图及符号说明;h、液压原理图;i、电气敷设图;j、部件安装图;k、安装说明书;l、平安部件：门锁装置、限速器、平安钳(限速切断阀)、缓冲器的型式试验报告结论副本，其中限速器与渐进式平安钳还须有调试证书副本;m、高压软管的出厂检验合格证明;n、限速切断阀调定合格证及调整示意图。
4、安装单位应供应的资料：a、施工状况记录和自检报告;b、安装过程中事故记录与处理报告;c、安装过程中由使用单位提出，经制造单位同意的变更设计的证明文件。
5、改造(大修)单位应供应的资料改造(大修)单位除供应3、4两项要求内容外，还应供应：a、改造(大修)部分清单b、主要部件合格证、型式试验报告副本c、改造部分经改造单位批准并签章的图样和计算资料6、对液压电梯使用单位的要求液压电梯验收检验合格后，在投入使用之前及使用过程中对使用单位的要求与电梯用户相同。
电梯监督检验和定期检验规则-液压电梯(2017年2号修改单版)
电梯监督检验和定期检验规则
第一条为了加强液压电梯安装、改造、修理、日常维护保养、使用和检验工作的监督管理，规范液压电梯安装、改造、重大修理监督检验和定期检验行为，提高检验工作质量，促进液压电梯运行安全保障工作的有效落实，根据《中华人民共和国特种设备安全法》《特种设备安全监察条例》，制定本规则。
第二条本规则适用于液压电梯(防爆电梯、消防员电梯、杂物电梯除外)的安装、改造、重大维修监督检验和定期检验。
前款所述液压电梯的生产(含液压电梯的设计、制造、安装、改造、维修、日常维护保养，下同)和使用单位，以及从事液压电梯监督检验和定期检验的特种设备检验检测机构，应当遵守本规则规定。
第三条本规则所称监督检验是指由国家质量监督检验检疫总局(以下简称国家质检总局)核准的特种设备检验检测机构(以下简称检验机构)，根据本规则规定，对液压电梯安装、改造、重大维修过程进行的监督检验(以下简称监督检验)；本规则所称定期检验是指检验机构根据本规则规定，对在用液压电梯定期进行的检验。
(一)对于液压电梯安装过程，按照附件A规定的检验内容、要求和方法，对附件B所列项目进行检验；
(二)对于液压电梯改造和重大维修过程，除对改造和重大维修涉及的附件B中所列的项目进行检验之外，还需对附件C所列项目(前述改造和重大维修涉及的项目除外) 进行检验，检验的内容、要求和方法按照附件A的规定；
(三)对于在用液压电梯，按照附件A规定的检验内容、要求和方法，对附件C所列项目每年进行1次定期检验；
《电梯监督检验和定期检验规则——液压电梯》
未经允许禁止入内”
2.3(1)
2.3(1)在控制屏和控制柜前有一块净空面积，其深度不小于0.70m，宽度为0.50 m或屏、柜的全宽(两者中的大值)，高度不小于2m
2.3(1)在控制柜前有一块净空面积，其深度不小于0.70m，宽度为0.50 m或者控制柜的全宽(两者中的大值)，高度不小于2m
2.11油温监控C
2.11
2.11管路及附件C
2.12管路及附件C
2.12
2.12油位C
2.13油位C
2.13
2.13接地C
2.14接地C
2.14
2.14电气绝缘C
2.15电气绝缘C
3.13
3.13随行电缆C
删除
3.14
3.14井道照明C
3.13井道照明C
3.15
3.15底坑设施与装置C
3.14底坑设施与装置C
为了加强对液压电梯安装、改造、修理、日常维护保养、使用和检验工作的监督管理，规范液压电梯安装、改造、重大修理监督检验和定期检验行为，提高检验工作质量，促进液压电梯运行安全保障工作的有效落实，根据《特种设备安全法》《特种设备安全监察条例》，制定本规则。
第八条(三)
对于在用液压电梯，按照附件A规定的检验内容、要求和方法，对附件C所列项目每年进行1次定期检验；
对于在用液压电梯，按照附件A规定的检验内容、要求和方法，对附件C所列项目每年进行1次定期检验；检验时如认为附件B列出而附件C未列出的项目可能存在不符合，经检验机构批准后，检验人员可以增加相应的适用于受检电梯的检验项目，按照附件A规定的检验内容、要求和方法进行检验
第十三条
检验人员应当按照国家有关特种设备检验人员资格考核的规定，取得国家质检总局颁发的相应资格证书后，方可以从事批准项目的液压电梯检验工作。现场检验至少由2名具有电梯检验员或者以上资格的人员进行，检验人员应当向申请检验的液压电梯施工或者使用单位(以下简称受检单位)出示检验资格标识。现场检验时，检验人员不得进行液压电梯的修理、调整等工作
TSG T7004-2012 (修改版)电梯监督检验和定期检验规则-液压电梯
第三条本规则所称监督检验是指由国家质量监督检验检疫总局(以下简称国家质检总局)核准的特种设备检验检测机构(以下简称检验机构)，根据本规则规定，对液压电梯安装、改造、重大维修过程进行的监督检验(以下简称监督检验)；本规则所称定期检验是指检验机构根据本规则规定，对在用液压电梯定期进行的检验。
原始记录应当注明现场检验日期，有执行本次检验的检验人员签字，并且有其中一名检验人员的校核签字。
检验机构应当长期保存监督检验原始记录和施工自检报告。对于定期检验原始记录和日常维护保养年度自行检查记录或者报告，检验机构应当至少保存2个检验周期。
第十七条检验过程中，如果发现下列情况，检验机构应当在现场检验结束时，向受检单位或及维护保养单位出具《特种设备检验意见通知书》(见附件D，以下简称《通知书》)，提出整改要求：
(四)对于在1个检验周期内特种设备安全监察机构接到故障实名举报达到3次以上(含3次)的液压电梯，并且经确认上述故障的存在影响液压电梯运行安全时，特种设备安全监察机构可以要求提前进行维护保养单位的年度自行检查和定期检验；
(五)对于由于发生自然灾害或者设备事故而使其安全技术性能受到影响的液压电梯以及停止使用1年以上的液压电梯，再次使用前，应当按照，应当按照本条第(二)项的规定进行检验。
第六条施工单位应当按照设计文件和标准的要求，对液压电梯机房、井道、底坑等涉及液压电梯施工的土建工程进行检查，对液压电梯制造质量(包括零部件和安全保护装置等)进行确认，并且做好记录，符合要求后方可以进行液压电梯施工。
施工单位或者维护保养单位应当按照相关安全技术规范和标准的要求，保证施工或者日常维护保养质量，真实、准确地填写施工或者日常维护保养的相关记录或者报告，对施工或者日常维护保养质量以及提供的相关文件、资料的真实性及其与实物的一致性负责。
液压电梯及检规标准
2021/6/19
6
• 直接顶升就是柱塞直接与轿厢结构相连，柱塞 的运动速度与轿厢运行速度相同。而柱塞与轿 厢的连接可以在轿厢底部中间，也可以在侧面。
• 间接顶升是柱塞通过滑轮和钢丝绳拖动轿厢， 这样可以利用液压顶升力大的优势，使其传动 速比为1:2,即柱塞上升1m,轿厢将上升2m。提 高了电梯运行速度，也减小了油缸的长度。提 升钢丝绳应不少于两根，一端固定在油缸或其 他固定结构上，一端绕过柱塞顶部的滑轮，固 定的轿架底部。柱塞顶部的滑轮由导轨导向， 也可利用轿厢导轨进行导向。
• 节流调节主要通过调节系统中.阀的开口大 小来控制流量.一般使用定量泵,用调整阀来 节流,用溢流阀作旁通回路,使多余的压力油 流回油箱,其频响快但能耗高.
• 复合控制则是上述两种方法复合使用,既调 节泵排量又进行节流调节.
2021/6/19
16
• 第三节 液压电梯工作条件和技术要求
• 标准JG5071-1996《液压电梯》。标准规 定了液压电梯的技术要求和安装验收的要 求。适用于速度不大于1m/s的液压电梯。
第八章 液压电梯
2021/6/19
苏强
2012.11.25
1
第八章 液压电梯
• 液压电梯是通过液压动力源，把油压入油 缸使柱塞作直线运动，直接或通过钢丝绳 间接地使轿厢运动的电梯。
2021/6/19
2
第一节 液压电梯的特点及结构型式
• 一.液压电梯的特点
• 液压电梯与曳引驱动电梯相比有以下的特点:
• 换向阀(方向阀)：借助于改变阀芯的位置， 来实现与阀体相通的几个油路之间的通断， 以达到切换油路，改变油液流动方向，从 而改变液压系统工作状态的目的。
液压电梯监督检验内容要求与方法
液压电梯监督检验内容要求与方法检验项目项目编号检验内容与要求检验方法1. 技术资料1.1 ※制造单位应提供下列资料和文件：a.装箱单b.产品出厂合格证c.机房井道布置图d.满负荷压力的设计值e.液压油的特性或型号f.使用维护说明书（应含液压电梯润滑汇总图表和液压电梯标准功能表g.动力电路和安全电路的电气原理图及符号说明；h.液压原理图i.电气敷线图；j.部件安装图；k.安装说明书；l.安全部件：门锁装置、限速器、安全钳、限速切断阀、缓冲器的型式试验报告结论副本，其中限速器与渐进式安全钳还须有调试证书副本m.高压软管的出厂检验合格证明n.限速切断阀调定合格证及调节示意图查阅资料。
1.2 ※安装单位应提供下列资料和文件：a.施工情况记录和自检报告；b.安装过程中事故记录与处理报告c.安装过程中由使用单位提出、经制造单位同意的变更设计的证明文件。
查阅资料。
1.３※改造（大修）单位除提供 1.2项要求的内容外，还应提供改造（大修）部分的清单、主要部件合格证、型式试验报告副本、改造部分经改造单位批准并签章的图样和计算资料。
查阅资料。
1.４※使用单位应提供注册登记和运行管理制度（如故障状态救援操作规程，电梯钥匙使用保管制度等）资料以及设备技术档案（内容包括 1.1、 1.2和 1.3项要求的资料，维修保养、常规检查和故障与事故的记录等）。
新增设备验收检验时，仅核查运行管理制度资料。
查阅资料。
２. 机房2.1液压站、电控柜及其附属设备应设置在一个专用的房间里，该房间应有由实体材料制成的墙壁、房顶、门和地面，不允许使用带孔或栅格的材料。
观察检查。
2.2机房不得作为电梯以外的其他用途，也不得设置非电梯专用的线槽、电缆、管道等装置，但它可设置：a.杂物梯或自动扶梯的主机；b.为此房间而设置的空调或采暖设备，但不包括热水或蒸气采观察检查。
暖设备；c.火灾探测器和灭火器。
2.3机房门窗应防风雨，门上应标有“机房重地，闲人免入”字样；机房门不得向内开启，且应装带有钥匙的锁，并可从机房内不用钥匙将其打开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1制造资料（A）-检验方法
影响型式试验结果的电梯配置与参数变更表
类 型 设备型式 液压客梯 部件配置 1.顶升方式改变； 2.调速方式（电液比例、多极 开关、容积调速、变频调速等 ）改变； 3.防止轿厢坠落、超速下行或 沉降（爬行）的装置型式变更 4.悬挂驱动系统（悬挂比、驱 动主机的布置方式）改变； 5.控制柜（含紧急和测试操作 装置）布置区域（井道内或井 道外）改变； 6.工作环境由室内型向室外型 改变； 参数 1.额定速度增大； 2.额定载重量大于 1600kg且增大。 防爆等级提高，防 爆型式改变，其它 同上栏。 1.额定载重量增大 2.额定速度大于 0.63m/s且增大。 防爆等级提高，防 爆型式改变，其它 同上栏。
液 压 电 梯
防爆液压 客梯 液压货梯
防爆液压 货梯
1.2安装资料（A）-检验内容与要求
(1) 略 (2) 施工方案，审批手续齐全；
解读与提示 1、施工方案应按照安装单位质量管理体系文件的规定，履行 审批手续，02版检规无此项要求。
2、由于施工企业水平不一，对施工方案的作用以及所担负责 任的理解程度不同，提交的方案五花八门，且不能发挥作用， 审查人员对方案的审查又无从下手，还得担负一定的审查责任。 对此，建议对施工方案提出基本要求，除需要履行审批手 续外，还应该对包含的内容要素提出至少下列要求：编制依据、 工程概况、施工规划、施工准备、施工方法、质量检验 、安 全管理。
• 限速切断阀：是液压系统重要的安全装置， 在油管破裂或其他情况使负载由于自重自 超速下落时自动切断油路，使油缸的油不 外泄而制止负载下落。 • 单向阀：普通单向阀就是只允许液流向一 个方向流动不能反向流动，以防油液倒流。 • 换向阀(方向阀)：借助于改变阀芯的位置， 来实现与阀体相通的几个油路之间的通断， 以达到切换油路，改变油液流动方向，从 而改变液压系统工作状态的目的。
1.1制造资料（A）-检验内容与要求
(4)安全保护装置（如有的话，如门锁装置、限速器、安 全钳、缓冲器、破裂阀、含有电子元件的安全电路、控制 柜和仅使用机械移动部件的单向节流阀）和主要部件的型 式试验合格证，以及高压软管的出厂合格证书、限速器和 渐进式安全钳的调试证书，破裂阀的调试证书及其制造单 位提供的调整图表； 解读与提示： 1、与现行曳引式电梯检规相比较，本版检规对提供安全 保护装置和主要部件资料的要求表述更加清晰，即前提是 液压电梯如果采用了该部件才需要提供该部件的资料 2、除安全保护装置外，本版检规中没有详细列出主要部 件的名称，它们应该是《特种设备目录》中规定的：液压 泵站、绳头组合、导轨、耐火层门、玻璃门、玻璃轿壁。
• 直接顶升就是柱塞直接与轿厢结构相连，柱塞 的运动速度与轿厢运行速度相同。而柱塞与轿 厢的连接可以在轿厢底部中间，也可以在侧面。 • 间接顶升是柱塞通过滑轮和钢丝绳拖动轿厢， 这样可以利用液压顶升力大的优势，使其传动 速比为1:2,即柱塞上升1m,轿厢将上升2m。提 高了电梯运行速度，也减小了油缸的长度。提 升钢丝绳应不少于两根，一端固定在油缸或其 他固定结构上，一端绕过柱塞顶部的滑轮，固 定的轿架底部。柱塞顶部的滑轮由导轨导向， 也可利用轿厢导轨进行导向。
1.2安装资料（A）-检验内容与要求
(3) (4) (5) (6) 施工现场作业人员持有的特种设备作业人员证； 施工过程记录和自检报告； 略； 安装质量证明文件。
注A－2：上述文件如为复印件则必须经安装单位加盖公章或者检验合格章
TSG T7004-2012
电梯监督检验和定期检验规则
-液压电梯
1.新版检规总项目数量以及A\B类项目都有较大 幅度的减少，其目的是体现企业自检、政府验证 的变化。 2.以下主要对新版检规附件A中与液压系统相关 的内容进行介绍和解读。其余部分可参考TSG T ７００１－２００９《电梯监督检验和定期检验 规则—曳引与强制驱动电梯》的解读宣贯材料中 的相应内容。
• 由于上述特点液压电梯特别适合在低层建 筑，上部不能设机房的场合和大载重量的 场合使用。 • 二.液压电梯的基本结构与型式 • 液压电梯是机、电、电子、液压一体化的 产品，由以下相对独立但又相互联系配合 的系统组成。 • 1.泵站系统:由电机、油泵、油箱及附属元 件组成。 • 2.液压系统:由集成阀块(组) 、止回阀、限 速切断阀和油缸等组成。
• 第三节 液压电梯工作条件和技术要求
• 标准JG5071-1996《液压电梯》。标准规 定了液压电梯的技术要求和安装验收的要 求。适用于速度不大于1m/s的液压电梯。
• 液压电梯除驱动方式和结构与曳引电梯不 同外，其他基本相同，所以曳引电梯的技 术要求除液压电梯有特别规定的以外，也 适应液压电梯中相同的设备或装置。
• 容积调速主要是通过调节泵的输出流量来 达到调速目的,一般使用变量泵或改变电动 机转速来改变泵的输出.容积调速具有功率 损耗小,效率高,系统发热量少等优点.
• 节流调节主要通过调节系统中.阀的开口大 小来控制流量.一般使用定量泵,用调整阀来 节流,用溢流阀作旁通回路,使多余的压力油 流回油箱,其频响快但能耗高. • 复合控制则是上述两种方法复合使用,既调 节泵排量又进行节流调节.
第八章 液压电梯
苏强
2012.11.25
第八章 液压电梯
• 液压电梯是通过液压动力源，把油压入油 缸使柱塞作直线运动，直接或通过钢丝绳 间接地使轿厢运动的电梯。
第一节 液压电梯的特点及结构型式
• 一.液压电梯的特点 • 液压电梯与曳引驱动电梯相比有以下的特点: • 1.在建筑结构方面有突出的优势，不需要在井道 上方设立造价和要求都较高的机房。 • 2.在技术性能上有很多特点:首先是安全性好、可 靠性高、结构简单。液压电梯失速、冲顶、蹲底 等故障和困人情况均很少。 • 3.节约能耗.液压电梯下行是靠轿厢的重量驱动， 而液压系统仅起阻尼和调控作用，故能节约能耗. • 4.故障率低，维修费少也是其特点。
解读与提示
1.本版检规特别明确产品质量证明文件中需注有满载压力设计 值，是为了方便在调试、检验和保养等环节中准确获取该重要 数据。由于液压电梯在后续使用过程中液压油会不断损耗，所 以也要明确所使用的液压油的特性和类型，以便后续添加。 2.由于门锁数量大，取消了对门锁装置编号在产品质量证明文 件上注明的要求。导轨也是主要部件，其编号要求钳，并应 与电控和液控装置相联锁，当安全钳动作 时，主动力线路和下行控制电源应及时被 切断。 • 二.机房和井道 • 机房与轿厢间应有永久性通信设备。机房 应设火灾报警器和适用油类和电气的灭火 器材。直顶式液压电梯的顶部间距可比 GB7588规定的减小35mm。底坑深度应不 小于1.2m，并应进行防渗处理。
• ①集成阀块 (组)：由流量控制阀、单向阀、 安全阀、溢流阀等组成。 • ②止回阀：为球阀，是油路的总阀，用于 停机后锁定系统。 • ③限速切断阀:安装在油缸上，在油管破裂 时，迅速切断油路，防止柱塞和载荷下落, 故也称“破裂阀”。 • ④油缸:是将液压系统输出的压力能转化为 机械能，推动柱塞带动轿厢运动的执行机 构。
1.1制造资料（A）-检验内容与要求
（5）、(6)略 (7)液压系统原理图：含液压元件代号说明以及主要液压 元件设计参数； 解读与提示 液压元件的设计参数应包括满负荷压力的设计值、溢 流阀的整定值等。下图是液压系统原理图的示例，但该图 未标明主要设计参数。
1.1制造资料（A）-检验方法
液压电梯安装施工前审查相应资料。 解读与提示 1、对于整梯、安全保护装置和主要部件的资料审核，仅要求提供型 式合格证即可，如对其真实性有疑问，可在国家质检总局指定的信 息公示平台上核查（型式试验合格证信息建设正在进行中）或要求 制造单位提供相应的型式试验报告，通过部件型式试验报告中的数 据、相片等较详细信息的比对或向相应的型式试验机构查询等方式 进行确认。 2、对于提供的型式试验报告是否能够覆盖本次检验的电梯，其判断 依据和方法见《电梯型式试验规则》（2004报批稿）附件2及其它相 关条款的内容（该规则日前正在修订，有变化的应以最新版为准， 下同）。 详见下表。
• 3.液压阀：在液压系统中用液压控制阀(简 称液压阀)对液流的方向，压力的高低,以及 流量的大小进行控制，是直接控制工作过 程和工作特性的重要器件。 • 液压阀按功能分类可分为：压力控制阀包 括:溢流阀、减压阀、顺序阀；流量控制阀 包括:节流阀、调速阀、分流阀;方向控制阀 包括:单向阀、换向阀、截止阀等。 • 溢流阀一般安装在泵站和单向阀之间，当 压力超过一定值时，使油回流到油槽内。
• 三.导向与悬挂装置 • 导轨上导靴以上的制导距离是油缸行程余 量加150mm。 • 固定端头至少有一个装置，在有一根钢丝 绳不受力时，能断电停梯。 • 四.液压泵站与液压系统 • 限速切断阀与油缸的连接必须可靠，应直 接用法兰或螺纹连接在液压油缸上，也可 与油缸组合在一起。 • 在轿厢超载20%以上时，控制系统应能报 警并切断动力线路，使轿厢不能上行。
• 液压传动方式的主要优点是： • （1）元件尺寸小、重量轻、结构紧凑；
• （2）调速范围大，且可无级调速；
• （3）反应速度快，动特性好；
• （4）运转平稳，液压油的弹性可以缓冲；
• （5）操纵方便，易于实现自动控制；
• （6）由于液压元件日趋标准化、系列化， 所以质量稳定，成本下降。
• 液压传动也有其自身的缺点是：
• 一.基本技术性能 • 1.液压电梯每小时启动运行次数应不大于 60次；液压系统油箱的油温应控制在5～ 70℃。 • 2.空载上行的速度与上行额定速度的偏差应 不大于±8%；额定载荷下行的速度与下行 额定速度的偏差应不大于+8%。 • 3.平层精度应在±15mm范围内。 • 4.安全装置:除GB7588-2003规定的外应增 加油温保护和报警装置。直顶式液压电梯 可不设安全钳，但必须在液压缸的油口设 限速切断阀。
• 3.导向系统:与曳引电梯的作用一样，限制 轿厢活动的自由度，承受偏载和安全钳动 作的载荷。对间接顶升的液压电梯，带滑 轮的柱塞顶部也应有导轨导向。 • 4.轿厢:结构和作用与曳引电梯相同，但侧 面顶升的液压电梯的轿厢架结构由于受力 情况不同而有所不同。 • 5.门系统:与曳引电梯相同。
