织物结构与设计习题答案
《织物结构与设计》作业题 答案
参考答案一、填空题1．织物的上机图是表示织物上机织造工艺条件的图解，它包括组织图、穿筘图、穿综图、提综图（纹板图）四个部分。
2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示投入一根纬纱对应的一排纹钉孔，纵行表示表示一片（列）综。
3．穿综的原则是：把沉浮规律相同的经纱一般穿入相同的综片，也可以穿入不同的综片，沉浮规律不相同的经纱必需穿入不同的综片。
4．在上机图中，穿综图的每一横行表示一片综或一列综丝、每一纵行表示与组织图中相对应的一根经纱。
5．山形斜纹组织常采用照图穿法(山形穿法)穿综方法,纵条纹组织常采用间断穿法穿综方法。
6．构成三原组织的条件是组织点飞数是常数、每根经纱或纬纱上只有一个经（纬）组织点，其它均为纬（经）组织点（即Rj=Rw=R）。
7．制织平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
隐条隐格织物是采用不同捻向的强捻纱相间排列（对光线的反射不同）的设计方法，从而在织物表面形成隐条隐格效果。
稀密纹织物是在平纹织物中利用穿筘变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。
8．写出下列织物的组织：府绸平纹，细平布平纹，单面纱卡其3/1↖斜纹，单面线卡其 3/1↗斜纹，棉横贡缎 5/3纬面缎，双面华达呢 2/2↗斜纹。
9．构成一个规则的缎纹组织应满足 Rj=Rw≥5 （6除外）、1＜S＜R－1 、 R与S互为质数。
10．平纹组织的平均浮长为 1 ,五枚缎纹组织的平均浮长为2.5在两种织物原料、线密度相同的条件下, 缎纹组织较疏松。
11．织制平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
举出三种常见的平纹组织织物府绸、凡立丁、派力司。
12斜纹组织中，在经纬密度近似的情况下，增大经向飞数，可获得斜纹线倾斜角大于45°（增大）的斜纹组织，这种斜纹组织称为急斜纹组织。
13．制织府绸织物时，常采用的穿综方法为飞穿法。
隐条织物经纱采用不同捻向的纱线按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹。
织物结构与设计习题
《织物结构与设计》习题第一章织物与织物组织的概念1、试分别说明织物、织物结构、织物组织的含义。
3、试分别说明组织点(浮点)、经组织点(经浮点)、纬组织点(纬浮点)的含义。
4、试说明组织循环(完全组织)、经纱循环数R j、纬纱循环数R w的含义。
5、试分别说明同面组织、经面组织、纬面组织、异面组织的含义。
第二章机织物三原组织1、什么是飞数？什么是经向飞数S j、纬向飞数S w？2、什么是三原组织？构成三原组织的条件是什么？3、说明平纹组织的基本特征及主要应用织物。
4、平纹隐条、隐格织物是怎样形成条格的？5、机织泡泡纱织物一般采用什么组织？形成泡泡的原理是什么？6、如何区分平布和府绸织物？7、平纹组织常用什么穿综方法？为什么？8、举例说明几种特殊效应的平纹织物及形成原因。
9、原组织的斜纹组织织物主要有哪些品种?试写出它们的表达式。
10、简述织物的经、纬密对斜纹倾斜角度的影响。
11、举例说明如何选择斜纹组织的斜向，使斜纹织物清晰？12、构成原组织的缎纹组织的必要条件是什么？13、作出下列组织图及其反面组织图，并画出第一根经、纬纱的剖面图。
（1）1/4↗斜纹（2）3/1↖斜纹（3）7/2j （4）7/3w14、写出R＝8的三原缎纹组织表达式，并说明哪些互为正、反面？15、试设计五枚缎纹织物：（1）经面缎纹采用S捻股线作经纱；（2）纬面缎纹采用Z捻单纱作纬纱。
16、举例说明如何配置缎纹织物纱线的捻向，使缎纹织物光泽良好？17、试比较平纹、2/1斜纹、五枚缎纹的平均浮长。
在其它条件相同的条件下，说明它们的松紧程度。
18、用分式表示法写出下列织物的组织：府绸、细纺、平布、巴里纱、塔夫绸、单面卡其、横贡缎、直贡呢、派立司、乔其纱、单面华达呢、凡立丁。
为什么有些斜纹组织和缎纹组织的织物要用反织法？19、试比较三原组织的特性差异。
第三章织物上机图与织物分析1、试述上机图的构成及各组成部分的作用。
2、穿综的原则是什么？各穿综方法分别适用于什么织物？3、综框的作用是什么？什么叫复列式综框？为什么要采用复列式综框？4、钢筘的作用是什么？筘号的含义是什么？5、试作平纹组织的高支府绸织物的上机图，用综数分别为：(1)4片；(2)6片；(3)8片。
织物结构与设计的习题答案
织物结构与设计的习题答案织物结构与设计的习题答案篇一：织物结构与设计习题答案(第四版) 织物结构与设计课后练习题答案第一章织物上机图与织物分析1．分别说明织物、织物组织、织物结构的含义。
本习题集仅供参考！部分答案仅供参考1. 表示纤维细度的指标有哪些？各自的含义是什么？习惯上各表示什么纤维的细度直径——直观，用于圆形截面的纤维。
如：羊毛。
投影宽度——用于非圆形截面的纤维；截面积——测量困难；比表面积——计算值。
特克斯 Ntex（tex）—国际标准单位在公定回潮率下，1000米长的纤维所具有重量的克数。
分特dtex：在公定回潮率下，10000米长的纤维所具有重量克数。
1tex＝10dtex 旦数（旦尼尔数）Nden （den）——绢丝，化纤常用指标。
在公定回潮率下，9000米长的纤维所具有重量的克数。
间接细度指标间的换算关系：（Ntex Nm = 1000，Nden Nm = 9000，Nden = 9 Ntex ）公制支数 Nm——所具有的长度（米）：英制支数Ne：在公定回潮率9.89840码的倍数。
马克隆值M(用于棉）----克） M；Nd＝0.354M----2. 、特（td）之间的3. 55004. a)b)c)d)罗拉法 . 梳片法：适用于羊毛、苎麻、绢丝或不等长化纤的长度测定）。
排图法：适用于棉或不等长化纤、羊毛、苎麻、绢丝等长度分布的测定）。
间接测量法：用于毛条、棉、麻纤维条子的长度测定。
5. 常用的测定纤维细度的方法有哪些？各适合于测哪些纤维？a) 中段切断称重法：---棉纤维或化纤的细度测定。
法只能测算纤维的间接平均细度指标，无法得到细度的离散性指标。
b) 气流仪法；（棉，羊毛）。
c) 显微镜投影法：用于羊毛细度和截面为圆形纤维的纵向投影直径的测量。
纺织材料学复题6. 试述纤维长度与纺纱加工及成纱质量的关系。
1) 纤维长度与成纱强度的关系在其他条件相同下，纤维越长，成纱强度越大，在保证成纱具有一定强度的前提下，纤维长度越长，纺出纱的极限细度越细（棉纤维）。
织物结构及设计习题.doc
织物结构与设计习题集一、三原组织及上机图1－1、试说明织物的含义。
1－2、试分别说明织物组织与织物结构的含义。
1－3、分别说明组织点、经组织点（经浮点）、纬组织点（纬浮点）的含义。
1－4、试说明织物中经、纬纱交叉和交织的区别。
1－5、试选用一组织图，分别说明下列名词：R（1）经纱循环数jR（2）纬纱循环数wS（3）组织点的经向飞数jS（4）组织点的纬向飞数w1－6、什么是三原组织，构成三原组织的条件是什么？1－7、用分式表达法写出下列各种常见织物饿组织：府绸、细平、巴里纱、塔夫绸、单面纱卡、横贡缎。
1－8、平纹隐条、隐格织物是怎样形成条、格的？1－9、机织泡泡纱织物的形成原理是什么？1－10、举例说明由平纹组织构成的棉（或棉型）织物。
1－11、举例说明由平纹组织构成的丝织物。
1－12、举例说明由平纹组织构成的毛织物。
1－13、原组织的斜纹组织主要有什么组织和什么织物？1－14、在设计斜纹组织织物时，是怎样确定斜纹方向的？1－15、构成原组织的缎纹组织的必要条件是什么？1－16、什么是飞数？构成组织图时，用到的飞数的定义？1－17、缎纹组织的数字表示方法与斜纹组织有什么不同，并举例说明。
1－18、构成合理的棉横贡缎的组织是什么？为什么？1－19、试作8枚缎纹所有可能构成的缎纹组织的组织图。
1－20、试作所有可能的7枚纬面缎纹组织的组织图。
1－21、比较7枚缎纹和8枚缎纹组织图，并说明各自的特点。
1－22、试比较平纹、21斜纹和5枚缎纹组织图，并说明各自的特点。
1－23、分别计算图1—23a — h组织图的经纱平均浮长1F，并说明它们各是什么组织。
图1-231－24、上机图的构成，各个部分的作用？1－25、平纹组织常用什么穿综方法，为什么？1－26、穿综的原则是什么？1－27、什么叫复列式综框？为什么要采用复列式综框？1－28、主要的穿综方法有几种，分别适用于那些组织？1－29、卡其、华达呢常用什么穿综方法，为什么？1－30、钢筘的作用是什么？1－31、穿筘图中的每筘齿穿入数，一般与什么有关，怎样确定穿入数？1－32、提综图的作用是什么？在踏盘式织机上由什么机件实现提综图的作用？在多臂机上又是什么机构实现提综图的作用的？1－33、每面综上综丝密度有一定限制，否则不得织造，一般综框上100厘米宽综丝数不宜大于多少根，如果超过，怎么办？1－34、相同的组织如果采用不同的穿综方法，其上机图上的提综图是否相同，为什么？1－35、一般多臂机最多能用几片综，比较常用的为几片综？1－36、你认为图1-36的上机图中的穿综是否合理，能否采用更简单的穿综方法？1－37、已知穿综图和纹板图如图1-37求其组织图。

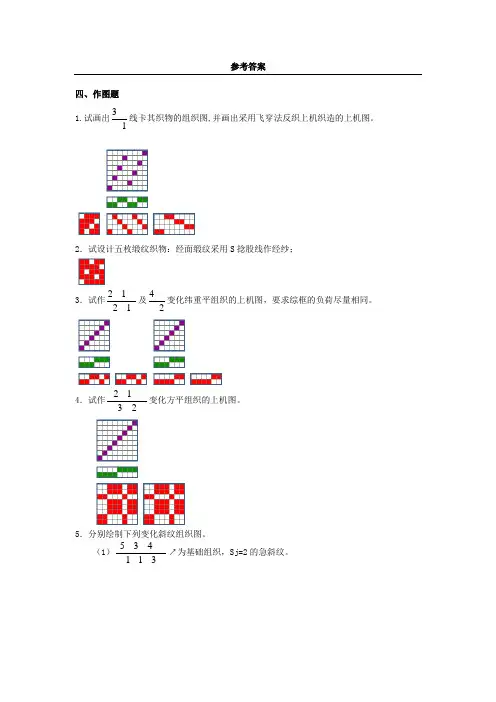

织物结构与设计作图题答案
参考答案四、作图题 1.试画出13线卡其织物的组织图,并画出采用飞穿法反织上机织造的上机图。
2．试设计五枚缎纹织物：经面缎纹采用S 捻股线作经纱；3．试作1212及24变化纬重平组织的上机图，要求综框的负荷尽量相同。
4．试作2312变化方平组织的上机图。
5．分别绘制下列变化斜纹组织图。
（1）311435↗为基础组织，Sj=2的急斜纹。
（2）1361↗为基础，Sw=2的缓斜纹。
（3）基础组织为311113，Kj=10的经山形斜纹。
（4）基础组织为2113，Kw=10的纬山形斜纹。
（5）基础组织为3122，Kj=8，Kw=8的菱形斜纹。
（6）基础组织为3113，Kj=8，Kw=8的菱形斜纹（要求交界处清晰）。
（7）基础组织为2312，Kj=8，Sj=4的锯齿斜纹。
6． 以221122斜纹为基础组织，以12根经纱构成右斜；9根经纱构成左斜；6根经纱构成右斜；9根经纱构成左斜的规律排列经纱，绘作经山型斜纹组织的组织图。
7．以2213↗为基础组织，按下面经向飞数的变化作曲线斜纹，Sj 为1，1，0，1，0，1，0，1，0，0，-1，0，-1，0，-1，0，-1，-1。
8．以33斜纹组织为基础，按照连续4根经纱右斜；连续6根经纱左斜的规律作一破斜纹组织的组织图。
9．已知某织物的基础组织为122115↗，经纬纱密度为133×72，其斜纹线倾斜角度为74°，试作织物的组织图。
（tg74°=3.5） ∵ tg74°=Sj*133/72=3.5 ∴ Sj=3.5*72/133=1.89≈210．以2/2↗为基础，画一菱形斜纹组织的上机图，Kj=Kw=8。
11．采用22斜纹为基础组织，构作同一方向斜纹线为四条的芦席斜纹组织图。
32．以44↗和3113↗为基础组织，绘一经螺旋斜纹组织。
12. 以22↗和22经重平组织为基础设计一个纵条纹组织，要求每条宽为2cm,织物经密为240根/10cm ，写出经纱组织循环数计算过程并画出组织图。

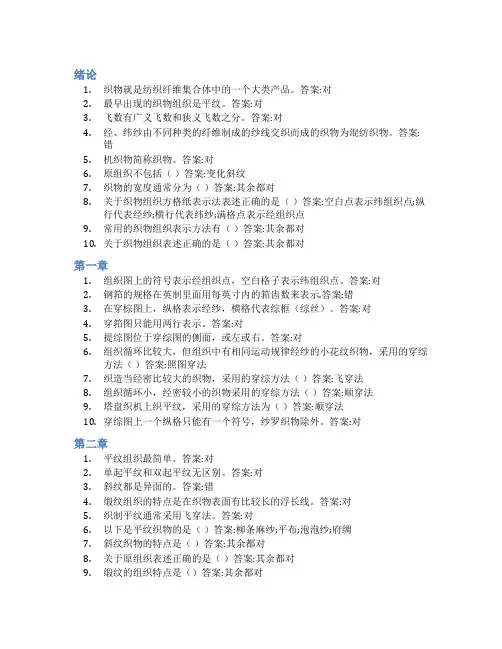

智慧树答案织物组织与设计知到课后答案章节测试2022年
绪论1.织物就是纺织纤维集合体中的一个大类产品。
答案:对2.最早出现的织物组织是平纹。
答案:对3.飞数有广义飞数和狭义飞数之分。
答案:对4.经、纬纱由不同种类的纤维制成的纱线交织而成的织物为混纺织物。
答案:错5.机织物简称织物。
答案:对6.原组织不包括（）答案:变化斜纹7.织物的宽度通常分为（）答案:其余都对8.关于织物组织方格纸表示法表述正确的是（）答案:空白点表示纬组织点;纵行代表经纱;横行代表纬纱;满格点表示经组织点9.常用的织物组织表示方法有（）答案:其余都对10.关于织物组织表述正确的是（）答案:其余都对第一章1.组织图上的符号表示经组织点，空白格子表示纬组织点。
答案:对2.钢筘的规格在英制里面用每英寸内的筘齿数来表示.答案:错3.在穿棕图上，纵格表示经纱，横格代表综框（综丝）。
答案:对4.穿筘图只能用两行表示。
答案:对5.提综图位于穿综图的侧面，或左或右。
答案:对6.组织循环比较大，但组织中有相同运动规律经纱的小花纹织物，采用的穿综方法（）答案:照图穿法7.织造当经密比较大的织物，采用的穿综方法（）答案:飞穿法8.组织循环小，经密较小的织物采用的穿综方法（）答案:顺穿法9.塔盘织机上织平纹，采用的穿综方法为（）答案:顺穿法10.穿综图上一个纵格只能有一个符号，纱罗织物除外。
答案:对第二章1.平纹组织最简单。
答案:对2.单起平纹和双起平纹无区别。
答案:对3.斜纹都是异面的。
答案:错4.缎纹组织的特点是在织物表面有比较长的浮长线。
答案:对5.织制平纹通常采用飞穿法。
答案:对6.以下是平纹织物的是（）答案:柳条麻纱;平布;泡泡纱;府绸7.斜纹织物的特点是（）答案:其余都对8.关于原组织表述正确的是（）答案:其余都对9.缎纹的组织特点是（）答案:其余都对10.关于缎纹表述不正确的是（）答案:织物表面浮长线较短第三章1.变化组织是在原组织的基础上，变化（）等诸多因素的一个或多个，而产生出来的各种组织。
织物结构与设计习题答案
织物结构与设计课后练习题答案第一章织物上机图与织物分析1．分别说明织物、织物组织、织物结构的含义。
由相互垂直的两个系统的纱线，在织机上按一定规律交织而成的制品，叫织物。
在织物中经纱和纬纱相互交错或彼此沉浮的规律叫织物组织。
织物结构是指经纬纱线在织物中的几何形态。
2．说明组织点、组织循环及组织点飞数的含义。
在经纬纱相交处，即为组织点（浮点）。
凡经纱浮在纬纱上，称经组织点；凡纬纱浮在经纱上，称纬组织点。
当经组织点和纬组织点沉浮规律达到循环时，称为一个组织循环。
组织点飞数是指一个系统中相邻两根纱线上相应组织点的位置关系，即相应经（纬）组织点相距的组织点数。
3．什么是上机图？它包括哪几部分？各表示的意义是什么？上机图是表示织物上机织造工艺条件的图解。
它是由组织图、穿综图、穿筘图、纹板图四个部分排列成一定的位置而组成。
组织图：表示织物中经纬纱的交织规律。
穿综图：表示组织图中各根经纱穿入各页综片顺序的图解。
穿筘图：表示经纱在筘片间的穿法。
纹板图：是控制综框运动规律的图解。
4．穿综的原则是什么？主要的穿综方法有哪些？分别适用于哪些织物？穿综原则是把浮沉交织规律相同的经纱一般穿入同一综页中，也可穿入不同综页（列）中，而不同交织规律的经纱必须分穿在不同综页（列）内。
穿综方法根据织物的组织、原料、密度来定。
方法有：顺穿法、飞穿法、照图穿法、间断穿法、分区穿法等。
对于密度较小的简单织物的组织和某些小花纹组织可采用顺穿法；当遇到织物密度较大而经纱循环较小的情况时，采用飞穿法；在织物的组织循环大或组织比较复杂，但织物中有部分经纱的沉浮规律相同的情况下，可以用照图穿法；织物是由两种组织并合成的，在穿综时，对第一种组织按期经纱运动规律穿若干个循环后，又按另一种穿综规律穿综，每一个穿综规律成为一个穿综区，每个区中有各自的穿综循环，采用间断穿综法；当织物组织中包含两个或两个以上组织，或用不同性质的经纱织造时，采用分区穿法。
5．什么是复列式综框？何时要采用复列式综框？一页综框上有2~4列综丝，即是复列式综框。
织物结构与设计_盐城工学院中国大学mooc课后章节答案期末考试题库2023年
织物结构与设计_盐城工学院中国大学mooc课后章节答案期末考试题库2023年1.在运用旋转法构成绉组织时，为了不给上机带来困难，基础组织组织循环纱线数一般小于（）为宜。
答案:62.制织网目组织时，两网目经纱间至少要间隔（）根地经，且将网目经夹在地经中穿入同一筘齿中，否则效果不好。
答案:53.在设计重缎纹时，延长缎纹组织的纬向组织循环根数，也就是延长组织点的经向浮长（）。
答案:正确4.变化斜纹组织的组织循环数至少为4根（）。
答案:正确5.三原组织的飞数为常数，变化组织的飞数不为常数（）。
答案:错误6.经山形斜纹组织的对称轴沿着经纱方向的（）。
答案:正确7.欲使斜纹织物得到清晰的斜纹线，经面左斜纹，经纱则采用Z捻；经面右斜纹，则经纱采用S捻（）。
答案:正确8.2上2下加强斜纹棉织物的典型品种有（）。
答案:华达呢_棉哔叽_卡其9.下列组织可以作为芦席斜纹的基础组织的是（）。
答案:２／２斜纹10.下列组织图中，不是破斜纹组织的是（）。
【图片】答案:（b）11.织物表面斜纹线倾斜角的影响因素有（）。
答案:正比于经向飞数和经纱密度，反比于纬向飞数和纬纱密度12.纵条纹组织的组织循环经纱数等于各条纹组织的组织循环经纱数的最小公倍数（）。
答案:错误13.配色模纹中，与经纱颜色不同的组织点（）为纬组织点。
答案:一定14.透孔组织一般可做（）季（）型服用面料。
答案:夏，薄15.组织根据起始点不同，有单起平纹和双起平纹（）。
答案:正确16.缎纹组织的典型产品中毛织物有（）。
答案:横贡呢_直贡呢17.缎纹组织的典型产品中棉织物有（）。
答案:直贡缎_横贡缎18.关于原组织斜纹的参数，下列说法正确的是（）。
答案:Rj=Rw≥3_Sj=Sw=1或-119.原组织斜纹常采用的穿综方法是（）。
答案:飞穿_顺穿20.原组织斜纹是指（）为1的斜纹。
答案:分子或分母21.8枚5飞经面缎纹，其织物的反面组织为（）。
答案:8枚3飞的纬面缎纹22.棉织物中的横贡缎要求织物表面平滑、匀整、富有光泽、不显示斜向，因此一般采用（）。
织物结构与设计第五章答案
织物结构与设计第五章答案织物结构与设计第五章课后题作业：19.原织物为毛涤纶，平纹组织，经纬纱线密度均为16.7tex2，经纬密度为254根/10cm216根/10cm，织物质量为248g/m，要求改作279/g/m的毛涤纶，其身骨手感和原织物相仿，求新织物的纱线线密度和密度。
③计算筘号：280/4 取70号，上机经纱密度=704=280根/10cm④纬密的计算：=30299%=299根/10cm，=29998.5%=295根/10cm⑤幅宽的计算：坯布幅宽=150/89%=168.54cm，上机幅宽=168.54/92.5%=182.2cm⑥总经根数计算：总经根数=4151500.1=6225根，总筘齿数=1037，实际上机幅宽=103710/60=173cm⑦边经纱计算：成品边经纱=50根，地经纱=5886根⑧成品每米质量=308150/100=462，毛纱线密度==2.76%⑨每米坯布质量=468.56，每米成品质量=324.160.96/0.99=312.8627.某立绒大衣呢产品，原用五枚纬面缎纹织制，经纬纱均为100tex（10公支），上机经纬密度为145（根/10cm）172（根/10cm），现改用六枚变则缎纹织制，纱线的线密度不变，织物的紧密度不变，求其上机经纬密度。
解：=145/190=76.3%，=172/190=90.5%=20576.3%=158，=205.390.5%=18628.某单层2/1左斜纹平素女士呢织物，经纬纱线密度为83.3tex，经纬向平均充实率为78%，经纬向差6%，求织物的上机经纬密度。
解：29.某纯毛海军呢，原料选用二级改良毛100%、16.7tex精短毛15%、5.6tex黏胶纤维25%，纺100tex毛纱，织物组织用2/2左斜纹，要求成品质地较紧密，幅宽143cm，试进行规格设计与上机计算。
解：根据织物特点，取成品匹长45m，织造净长率93.2%，染整净长率885。
织物组织与结构练习题及答案
织物组织与结构一、填空题1．织物的上机图是表示织物上机织造工艺条件的图解，它包括组织图、穿筘图、穿综图、提综图（纹板图）四个部分。
2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示投入一根纬纱对应的一排纹钉孔，纵行表示表示一片（列）综。
3．穿综的原则是：把沉浮规律相同的经纱一般穿入相同的综片，也可以穿入不同的综片，沉浮规律不相同的经纱必需穿入不同的综片。
4．在上机图中，穿综图的每一横行表示一片综或一列综丝、每一纵行表示与组织图中相对应的一根经纱。
5．山形斜纹组织常采用照图穿法(山形穿法) 穿综方法,纵条纹组织常采用间断穿法穿综方法。
6．构成三原组织的条件是组织点飞数是常数、每根经纱或纬纱上只有一个经（纬）组织点，其它均为纬（经）组织点（即Rj=Rw=R）。
7．制织平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
隐条隐格织物是采用不同捻向的强捻纱相间排列（对光线的反射不同）的设计方法，从而在织物表面形成隐条隐格效果。
稀密纹织物是在平纹织物中利用穿筘变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。
8．写出下列织物的组织：府绸平纹，细平布平纹，单面纱卡其 3/1↖斜纹，单面线卡其3/1↗斜纹，棉横贡缎 5/3纬面缎，双面华达呢 2/2↗斜纹。
9．构成一个规则的缎纹组织应满足Rj=Rw≥5 （6除外）、1＜S＜R－1 、 R与S互为质数。
10．平纹组织的平均浮长为 1 ,五枚缎纹组织的平均浮长为2.5 在两种织物原料、线密度相同的条件下, 缎纹组织较疏松。
11．织制平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
举出三种常见的平纹组织织物府绸、凡立丁、派力司。
12斜纹组织中，在经纬密度近似的情况下，增大经向飞数，可获得斜纹线倾斜角大于45°（增大）的斜纹组织，这种斜纹组织称为急斜纹组织。
13．制织府绸织物时，常采用的穿综方法为飞穿法。
隐条织物经纱采用不同捻向的纱线按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹。
织物结构与设计问答题答案
参考答案二、问答题1．分别说明织物、织物组织、织物结构的含义。
织物广义上讲，由纱线或纤维按照一定的加工方法构成的片状物叫做织物。
机织物是指由相互垂直排列的两个系统的纱线，在织机上按一定规律交织而成的制品。
织物结构指经纬纱在织物中相互配合及交织的情况。
即经纬纱在织物中所处的几何形态。
在织物中经纱和纬纱相互交错或彼此沉浮的规律叫做织物组织。
2．说明组织点、组织循环及组织点飞数的含义。
经纬纱相交处叫做组织点。
织物中经、纬组织点浮沉规律达到重复时，称为一个组织循环，用一个组织循环可以表示整个织物组织。
是表示织物中相应组织点位置关系的一个参数。
组织点飞数是指同一个系统中相邻两根纱线上相应经（纬）组织点的位置关系，即相应经（纬）组织点间相距的组织点数。
飞数用S来表示，分为经向飞数Sj与纬向飞数Sw。
3．什么是上机图？包括哪几部分?各表示的意义是什么？上机图是表示织物上机织造工艺条件的图解。
上机图由组织图、穿筘图、穿综图、纹板图四部分组成。
组织图表示织物中经纬纱的交织规律。
穿综图是表示组织图中每根经纱穿入各页综片的顺序的图解。
穿筘图表示每筘齿穿入的经纱根数。
纹板图（提综图）是控制综框运动规律的图解。
4．穿综的原则是什么？主要的穿综方法有哪些，分别适用于哪些织物？穿综原则：把交织规律相同的经纱一般穿入同一页综片中，而交织规律不同的经纱必须分别穿在不同的综片中。
顺穿法适用于组织循环较小织物经密不大时。
飞穿法适用于组织循环Rj不大，而织物经密Pj较大，在踏盘织机上织造，可以减少综丝密度。
照图穿法适用于组织循环较大，且在一个组织循环中有若干根经纱的交织规律相同。
为了减少综片数，把交织规律相同的经纱穿入同一片综中。
间断穿法适用于两种组织合并成的条格组织织物。
分区穿法适用于在一个组织循环中有两种或两种以上组织的经纱相间排列构成的织物。
5．试述分析织物的步骤。
并说明确定织物经纬向的依据有哪些。
（一）取样（二）确定织物的正反面（三）确定织物的经纬向（四）测定织物的经纬纱密度（五）测定经纬纱缩率（六）测定织物的经纬纱号数（支数）（七）确定织物的成品重量（八）分析织物组织1、如被分析织物的样品有布边,则与布边平行的纱线为经纱，与布边垂直的纱线为纬纱。
纺织科学技术：纺织品结构与设计考试答案模拟考试练习.doc
纺织科学技术：纺织品结构与设计考试答案模拟考试练习 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、填空题 常用的织物组织分析方法有：（ ）。
本题答案：拆纱分析法、局部分析法、直接观察法 本题解析：拆纱分析法、局部分析法、直接观察法 2、填空题 纺织品设计的方法有：（ ） 本题答案：仿制设计、改进设计、创新设计 本题解析：仿制设计、改进设计、创新设计 3、填空题 花岗石组织（ ）变化组织。
本题答案：缎纹 本题解析：缎纹 4、填空题 角度斜纹分为（ ）、（ ）两种，由（ ）、（ ）两个因数构成。
本题答案：急斜纹、缓斜纹、非数、织物密度 本题解析：急斜纹、缓斜纹、非数、织物密度 5、名词解释 织物几何密度 本题答案：织物几何密度是指织物中同一纱线系统两根相邻纱线之间的垂姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------本题解析：织物几何密度是指织物中同一纱线系统两根相邻纱线之间的垂直距离，几何密度用l（mm）表示，lj表示经向几何密度，lw表示纬向几何密度。
它表示的是纱线与纱线之间的间隙，能比较直观的反应出相邻纱线之间的空间间隔，很好的给出织物的空隙大小、孔径、孔隙率。
6、填空题织造双层织物时，引表纬时表经应（），里经沉于织物下层；引里纬时表经全部提起，里经按照组织要求分成上下两层与里纬交织。
本题答案：按照组织要求分成上下两层与表纬交织本题解析：按照组织要求分成上下两层与表纬交织7、填空题从整匹织物中取样时，样品到布边的距离不小于（）cm。
《织物结构与设计》作业题
《织物结构与设计》作业习题一、填空题：1．织物的上机图是表示织物上机织造工艺条件的图解，它包括 _____________ 、_____________ 、____________ 、_____________ 四个部分。
2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示 _____________________，纵行表示_______________________。
3．穿综的原则是：把沉浮规律相同的经纱一般_________________，也可以穿入不同的综片，沉浮规律不相同的经纱必需_________________ 。
4．在上机图中，穿综图的每一横行表示、每一纵行表示。
5．山形斜纹组织常采用_________穿综方法,纵条纹组织常采用_____________穿综方法。
6．构成三原组织的条件是、。
7．制织平纹组织织物时，常采用的穿综方法有__________ 、____________ 。
隐条隐格织物是采用_____________ 的设计方法，从而在织物表面形成隐条隐格效果。
稀密纹织物是在平纹织物中利用____________ 变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。
8．写出下列织物的组织：府绸__________，细平布___________，单面纱卡其___________，单面线卡其___________，棉横贡缎__________，双面华达呢_____________ 。
9．构成一个规则的缎纹组织应满足____________ 、______________ 、______________ 。
10．平纹组织的平均浮长为 ,五枚缎纹组织的平均浮长为_____________ 在两种织物原料、线密度相同的条件下,___________ 组织较疏松。
11．织制平纹组织织物时，常采用的穿综方法有__________________ 、______________ 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
织物结构与设计课后练习题答案第一章织物上机图与织物分析1．分别说明织物、织物组织、织物结构的含义。
由相互垂直的两个系统的纱线，在织机上按一定规律交织而成的制品，叫织物。
在织物中经纱和纬纱相互交错或彼此沉浮的规律叫织物组织。
织物结构是指经纬纱线在织物中的几何形态。
2．说明组织点、组织循环及组织点飞数的含义。
在经纬纱相交处，即为组织点（浮点）。
凡经纱浮在纬纱上，称经组织点；凡纬纱浮在经纱上，称纬组织点。
当经组织点和纬组织点沉浮规律达到循环时，称为一个组织循环。
组织点飞数是指一个系统中相邻两根纱线上相应组织点的位置关系，即相应经（纬）组织点相距的组织点数。
3．什么是上机图？它包括哪几部分？各表示的意义是什么？上机图是表示织物上机织造工艺条件的图解。
它是由组织图、穿综图、穿筘图、纹板图四个部分排列成一定的位置而组成。
组织图：表示织物中经纬纱的交织规律。
穿综图：表示组织图中各根经纱穿入各页综片顺序的图解。
穿筘图：表示经纱在筘片间的穿法。
纹板图：是控制综框运动规律的图解。
4．穿综的原则是什么？主要的穿综方法有哪些？分别适用于哪些织物？穿综原则是把浮沉交织规律相同的经纱一般穿入同一综页中，也可穿入不同综页（列）中，而不同交织规律的经纱必须分穿在不同综页（列）内。
穿综方法根据织物的组织、原料、密度来定。
方法有：顺穿法、飞穿法、照图穿法、间断穿法、分区穿法等。
对于密度较小的简单织物的组织和某些小花纹组织可采用顺穿法；当遇到织物密度较大而经纱循环较小的情况时，采用飞穿法；在织物的组织循环大或组织比较复杂，但织物中有部分经纱的沉浮规律相同的情况下，可以用照图穿法；织物是由两种组织并合成的，在穿综时，对第一种组织按期经纱运动规律穿若干个循环后，又按另一种穿综规律穿综，每一个穿综规律成为一个穿综区，每个区中有各自的穿综循环，采用间断穿综法；当织物组织中包含两个或两个以上组织，或用不同性质的经纱织造时，采用分区穿法。
5．什么是复列式综框？何时要采用复列式综框？一页综框上有2~4列综丝，即是复列式综框。
在踏盘开口的织机上，当织物密度较大而经纱组织循环较小时，每片综页上综丝密度过大，为使织造顺利进行，可采用复列式综框。
6．如何确定穿筘图的每筘齿穿入数？每筘齿内穿入数的多少，应根据织物的经纱密度、线密度及织物组织对坯布要求而定。
选择小的穿入数会使筘号增大，有利于经纱均匀分布，但会增加筘片和经纱的摩擦而增加断头；选择较大的穿入数，则筘号减小，经纱分布不匀，筘路明显；因此，在选用每筘穿入数时，一般经密大的织物，穿入数可取大一些，色织布及直接销售的坯布；穿入数宜小些，经后整理处理的织物，穿入数可取大些。
但其数值，应尽可能等于其组织循环经纱数或组织循环的整数倍。
7．已知组织图和纹板图（习题图1-1），求穿综图。
⑴⑵⑶⑷⑸习题图1-1穿综图如下：⑴⑵⑶⑷⑸8．已知组织图（习题图1-2），求织物上机图，并说明为何采用此穿综方法。
习题图1-2上机图如下：⑴⑵⑴因为组织循环较大，且织物中有部分经纱沉浮规律相同，为减少综页数目，故采用照图穿法。
⑵花纹组织循环较小，采用顺穿操作简单。
故采用此法。
9．画出组织的飞穿法上机图。
上机图如下：10．已知组织图、穿综图（习题图1-3），求纹板图。
习题图1-3 上机图如下：⑴⑵⑶⑷11．已知穿综图、纹板图（习题图1-4），求组织图。
习题图1-4上机图如下：⑴（2）（3）（4）（5）12．如习题图1-5(1)所示，在纹板图不变的情况下，分别采用习题图l-5(2)、习题图l-5(3)的穿综图，求组织图。
习题图1-5组织图如下：⑵⑶13．试述分析织物的步骤。
⑴取样。
注意取样位置和取样大小；⑵确定织物的正反面；⑶确定织物的经纬向；⑷测定织物的经纬纱密度；⑸确定经纬纱缩率；⑹测算经纬纱线密度；⑺鉴定经纬纱原料；⑻概算织物质量；⑼分斩织物的组织及色纱的配合。
14．确定织物正反面、经纬向的依据有哪些。
㈠、确定织物的正反面织物的正反面一般是根据其外观效应加以判断，常用的判断方法如下：(1)一般织物正面的花纹、色泽均比反面清晰美观。
(2)具有条格外观的织物和配色模纹织物，其正面花纹必然是清晰悦目的。
(3)凸条及凹凸织物，正面紧密而细腻，具有条状或图案凸纹，而反面较粗糙，有较长的浮长线。
⑷起毛织物：单面起毛织物，其起毛绒一面为织物正面，双面起毛织物，则以绒毛光洁、整齐的一面为正面。
(5)观察织物的布边，如布边光洁、整齐的一面为织物正面。
(6)双层、多层及多重织物，如正反面的经纬密度不同时，则一般正面具有较大的密度或正面的原料较佳。
(7)纱罗织物，纹路清晰绞经突出的一面为织物正面。
(8)毛巾织物，以毛圈密度大的一面为正面。
多数织物其正反面有明显的区别，但也有不少织物的正反面极为近似，两面均可应用。
因此对这类织物可不强求区别其正反面。
㈡、确定织物的经纬向区别织物经纬向的主要依据如下。
(1)如被分析织物的样品是有布边的，则与布边平行的纱线便是经纱，与布边垂直的则是纬纱。
(2)含有浆的是经纱，不含浆的是纬纱。
(3)一般织物密度大的一方为经纱，密度小的一方为纬纱。
(4)筘痕明显的织物，则筘痕方向为织物的经向。
(5)织物中若纱线的—组是股线，而另一组是单纱时，则通常股线为经纱，单纱为纬纱。
(6)若单纱织物的成纱捻向不同时，则Z捻纱为经向，而S捻纱为纬向。
(7)若织物成纱的捻度不同时，则捻度大的多数为经向，捻度小的为纬向。
(8)如织物的经纬纱线密度、捻向、捻度都差异不大，则纱线的条干均匀，光泽较好的为经纱。
(9)毛巾类织物，其起毛圈的纱线为经纱，不起圈者为纬纱。
(10)条子织物其条子方向通常是经纱。
(11)若织物有—个系统的纱线具有多种不同线密度时，这个方向则为经向。
12)纱罗织物，有扭绞的纱线为经纱，无扭绞的纱线为纬纱。
(13)在不同原料交织中，一般棉毛或棉麻交织的织物，棉为经纱；毛丝交织物中，丝为经纱；毛丝棉交织物中，则丝、棉为经纱；天然丝与绢丝交织物中，天然丝为经纱；天然丝与人造丝交织物中，则天然丝为经纱。
由于织物用途极广，因而对织物原料和组织结构的要求也多种多样，因此在判断时，还要根据织物的具体情况进行确定。
15．说明织物组织的分析方法及拆纱分析法适用的范围。
常用的织物组织分析方法有以下几种⑴拆纱分析法；⑵局部分析法；⑶直接观察法。
拆纱分析法对初学者适用。
此法应用于起绒织物、毛巾织物、纱罗织物、多层织物和纱线线密度低、密度大、组织复杂的织物。
第二章 织物组织与应用1．什么是三原组织，构成三原组织的条件是什么？凡同时具有以下条件的织物组织都是原组织：⑴组织点飞数是常数，即S=常数。
⑵每根经纱或纬纱上，只有一个经（纬）组织点，其它均为纬（经）组织点。
即R j =R w =R 。
原组织包括：平纹、斜纹、缎纹三种组织，这三种组织为三原组织。
2．画出平纹组织的顺穿法及飞穿法的上机图，说明采用不同穿综方法的原因。
⑴顺穿法 ⑵飞穿法在织造经密较小的平纹织物时，采用两页综的顺穿法。
织造中等密度或经密很大的平纹织物时，采用两页复列式飞穿法或两页四列式综页飞穿。
3．举例说明几种特殊效应的平纹织物及形成原因。
⑴隐条隐格织物：利用纱线捻向不同对光线反射不同的原理，经纱采用不同捻向的纱线，按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹，形成隐条织物。
如果经纬纱都采用两种捻向的纱线配合，则形成隐格效应。
精纺毛织物如凡立丁、薄花呢等常采用此组织。
⑵凸条效应的平纹织物：采用线密度不同的经纱或纬纱相间排列制织的平纹织物，表面会产生纵向或横向凸条纹的外观效应。
仿麻织物的服用和装饰织物利用此种设计方法。
⑶稀密纹织物：一部分筘齿中穿入的几个经纱根数多，一部分筘齿中穿入的经纱根数少，或经纱采用空筘穿法来改变部分经纱的密度，可获得稀密纹织物。
用来改善透气性的涤纶织物用此方法。
⑷泡泡纱织物：经纱分地经和泡经，呈相间排列。
采用两个织轴织造，两个织轴的送经量不同，张力就不同。
地经送经量小，纱线张力大，此处织物紧短；泡经送经量多，则张力小，此处织物松长。
在打纬力作用下，在织物表面形成了有规律的泡泡状波浪形的绉纹条子。
常用于夏季面料或如同装面料。
⑸起绉织物：利用强捻纱织成织物，经后整理加工可以形成起绉效应的织物。
如棉织物的巴厘纱、丝织物的柳条绉、双绉等。
⑹烂花织物：常采用涤棉包芯纱，在设计的花型处做酸处理，利用涤棉两种原料的耐酸性不同。
经处理后，印酸处的棉纤维烂掉，只剩下涤纶长丝，织物形成轻薄透明感，没有印酸处仍保持原状。
可做服装面料和装饰面料。
4．绘制31↖，12↗的上机图。
(31↖上机图) (12↗上机图)5．采用S 捻的股线制织13斜纹组织织物，试画出上机图（要求反织）。
当经纱为S 捻时，织物应为右斜纹，反织采用1↖。
（4片综顺穿） （8片综飞穿）6．试做10枚缎纹构成的所有可能的缎纹组织。
10枚7飞纬面缎 10枚3飞经面缎 10枚3飞纬面缎 10枚7飞经面缎7．比较平纹、12斜纹和5枚缎纹组织的平均浮长，并说明三原组织的松紧差异。
平纹组织： t=2，R=2，Fj=Fw=1;12斜纹组织： t=2，R=3，Fj=Fw=1.5 5枚缎纹组织： t=2，R=5，Fj=Fw=2.58．试绘制32及34变化经重平组织的组织图。
32变化经重平组织的组织图 34变化经重平组织的组织图9．试作2121及24变化纬重平的上机图，要求综框的负荷尽量相同。
2121变化纬重平的上机图 24变化纬重平的上机图10．试作2231、21133211变化方平组织的组织图。
（2231方平） （21133211方平）11．织制Rj=Rw=4的半线斜纹织物，可以选择几种较合理的组织？试作组织图。
为使斜纹织物获得清晰纹路，一般经面纱斜纹，经纱用Z 捻，组织采用左斜纹，半线或全线经面织物，单纱用Z 捻，股线用S 捻，组织则采用右斜纹。
经纱应为S 捻，所以可选组织有22↗和13↗，组织图如下：12．说出组织循环等于5的所有可能的复合斜纹组织，并用分数表示。
1121↖斜纹、1121↗斜纹、2111↖斜纹、2111↗斜纹。
13．试作出下列加强斜纹的组织图。
⑴32↗ ⑶ 53↗ ⑷ 34↖14．分别绘制下列急斜纹组织图 （1）113534↗为基础组织，Sj=2； （2）333511↖为基础组织，Sj=-315．已知某织物的基础组织为221511↗，经纬纱密度为133（根/10cm ）×72（根/10cm ），其斜纹下倾斜角为74°，试作织物的组织图。
（tan74°=3.5）tan74°=SwSj⨯⨯72133；其中Sw=1;∴Sj ≈2；组织图如下：16．绘制以11144115↗为基础，织物经纬密度近似，斜纹线倾角为63°的急斜纹组织上机图。
