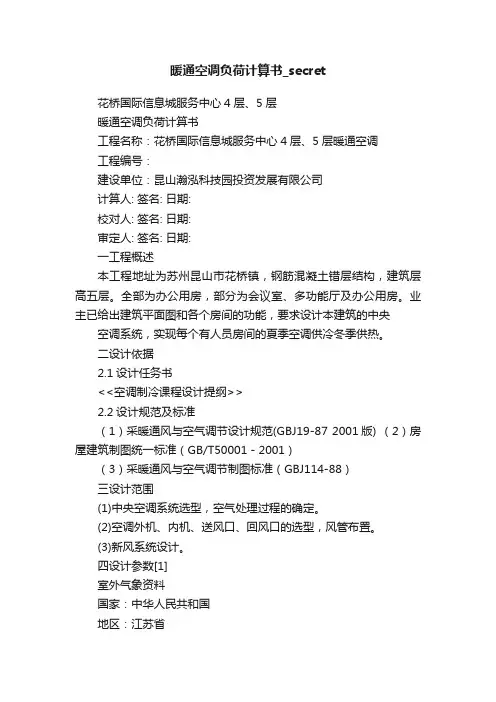

花桥国际信息城服务中心4层、5层暖通空调负荷计算书工程名称：花桥国际信息城服务中心4层、5层暖通空调工程编号：建设单位：昆山瀚泓科技园投资发展有限公司计算人: 签名: 日期:校对人: 签名: 日期:审定人: 签名: 日期:一工程概述本工程地址为苏州昆山市花桥镇，钢筋混凝土错层结构，建筑层高五层。
全部为办公用房，部分为会议室、多功能厅及办公用房。
业主已给出建筑平面图和各个房间的功能，要求设计本建筑的中央空调系统，实现每个有人员房间的夏季空调供冷冬季供热。
二设计依据2.1设计任务书<<空调制冷课程设计提纲>>2.2设计规范及标准（1）采暖通风与空气调节设计规范(GBJ19-87 2001版) （2）房屋建筑制图统一标准（GB/T50001－2001）（3）采暖通风与空气调节制图标准（GBJ114-88）三设计范围(1)中央空调系统选型，空气处理过程的确定。
(2)空调外机、内机、送风口、回风口的选型，风管布置。
(3)新风系统设计。
四设计参数[1]室外气象资料国家：中华人民共和国地区：江苏省城市：苏州纬度：32.0经度：118.8海拔高度(m)：8.9冬季大气压力(Pa)：102520.0夏季大气压力(Pa)：100400.0冬季平均室外风速(m/s)：2.6夏季平均室外风速(m/s)：2.6冬季空调室外设计干球温度(℃)：-6.0夏季空调室外设计干球温度(℃)：35.0冬季通风室外设计干球温度(℃)：2.0夏季通风室外设计干球温度(℃)：32.0冬季采暖室外计算干球温度(℃)：-3.0夏季空调室外设计湿球温度(℃)：28.3 冬季空调室外设计相对湿度(%)：73.0 最大冻土深度(cm)：9.0室内设计参数 建筑物：办公室房间用途面积 单位面积负荷 机器容量机型数量 主机m2W/m2 W 台四层敞开办公区 580 193 112000 MDV-D140Q4/N1-C 8 MDV-1065(38)W/DSN1设备间 25 284 7100 KF-71LW/JZ630 1 基站空调经理办公室-1 16 225 3600 MDV-D36T3/N1-A 1 MDV-450(16)W/DSN1-880 经理办公室-2 15 240 3600 MDV-D36T3/N1-A 1 经理办公室-3 15 240 3600 MDV-D36T3/N1-A 1洽谈室-1 15 240 3600 MDV-D36T3/N1-A 1 洽谈室-2 15 240 3600 MDV-D36T3/N1-A 1 大会议室 48 208 10000 MDV-D100Q4/N1-C 1茶水间 29 193 5600 MDV-D56T3/N1-A 1 电梯厅 29 245 7100 MDV-D71T2/N1 1 卫生间 34 165 5600 MDV-D56T3/N1-A1 五层茶水间 28 200 5600MDV-D56Q4/N1-C1 MDV-785(28)W/DSN1封闭办公区A 92 196 18000 MDV-D90Q4/N1-C 2 走廊 84 214 18000MDV-D90T2/N12L 型办公空间 53 211 11200 MDV-D112Q4/N1-C 1 主管办公室-1 11 255 2800 MDV-D28T3/N1-A 1 主管办公室-2112552800MDV-D28T3/N1-A1主管办公室-3 11 255 2800 MDV-D28T3/N1-A 1 洽谈室 9 311 2800 MDV-D28T3/N1-A 1 经理办公室 22 205 4500 MDV-D45T3/N1-A 1 会议室 43 209 9000 MDV-D90Q4/N1-C 1 贵宾接待室 13 215 2800 MDV-D28T3/N1-A 1 总经理办公室 17 212 3600MDV-D36T3/N1-A1封闭办公区C 205 205 42000 MDV-D140Q4/N1-C 3 MDV-730(26)W/DSN1封闭办公区B 103 217 22400 MDV-D112Q4/N1-C 2 电梯厅 35 203 7100 MDV-D71T2/N1 1 卫生间361565600MDV-D56T3/N1-A1五、负荷计算方法及公式(一)、外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Q τ(W)，按下式计算：Q τ=KF Δt τ-ξ (1.1)式中 F —计算面积，m^2； τ—计算时刻，点钟；τ-ξ—温度波的作用时刻，即温度波作用于外墙或屋面外侧的时刻， 点钟； Δt τ-ξ—作用时刻下，通过外墙或屋面的冷负荷计算温差，简称负荷温差，℃。
注：例如对于延迟时间为5小时的外墙,在确定16点房间的传热冷负荷时,应取计 算时刻τ=16,时间延迟为ξ=5,作用时刻为τξ=16-5=11。
这是因为计算16点钟外墙内表面由于温度波动形成的房间冷负荷是5小时之前作用于外墙外表面温度波动产 生的结果。
当外墙或屋顶的衰减系数β<0.2时，可用日平均冷负荷Qpj代替各计算时刻的冷负荷Qτ：Qpj=KFΔtpj (1.2)式中Δtpj—负荷温差的日平均值，℃。
(二)、外窗的温差传热冷负荷通过外窗温差传热形成的计算时刻冷负荷Qτ按下式计算：Qτ=KFΔtτ (2.1)式中Δtτ—计算时刻下的负荷温差，℃；K—传热系数，双层窗可取2.9，单层窗可取5.8,W/(m^2.℃)。
(三)、外窗太阳辐射冷负荷透过外窗的太阳辐射形成的计算时刻冷负荷Qτ，应根据不同情况分别按下列各式计算：1.当外窗无任何遮阳设施时Qτ=FXgXdJwτ (3.1)式中 Xg—窗户的构造修正系数；Jwτ—计算时刻下透过无遮阳设施外窗的太阳总辐射负荷强度,W/m^2；Xd—地点修正系数。
2.当外窗只有内遮阳设施时Qτ=FXgXdXzJnτ (3.2)式中 Jnτ—计算时刻下，透过有内遮阳设施外窗的太阳总辐射负荷强度,W/m^2；Xz—内遮阳系数。
3.当外窗只有外遮阳板时Qτ=[F1Jwτ+(F-F1)Jwnτ]XgXd (3.3)式中 F1—窗口太阳直射的面积，W/m2。
Jwnτ—计算时刻下，无内遮阳北向外窗的太阳总辐射负荷强度，W/m^2。
注：对于北纬27度以南地区的南窗，可不考虑外遮阳板的作用，直接按式(3.1)计算。
4.当窗口既有内遮阳设施又有外遮阳板时Qτ=[F1Jnτ+(F-F1)Jnnτ]XgXdXz (3.4)式中 Jnnτ—计算时刻下，有内遮阳北向外窗的太阳总辐射负荷强度，W/m^2。
注：对于北纬27度以南地区的南窗，可不考虑外遮阳板的作用，直接按式(3.2)计算。
(四)、内围护结构的传热冷负荷1.当邻室为通风良好的非空调房间时，通过内窗的温差传热负荷，可按式(2.1)计算。
2.当邻室为通风良好的非空调房间时，通过内墙和楼板的温差传热负荷，可按式(1.1)计算，或按式(1.2)估算。
此时负荷温差Δtτξ及其平均值Δtpj，应按 "零"朝向的数据采用。
3.当邻室有一定发热量时，通过空调房间内窗、隔墙、楼板或内门等内围护结构的温差传热负荷，按下式计算：Q=KF(twp+Δtls-tn) (4.1)式中 Q—稳态冷负荷，下同，W；twp—夏季空气调节室外计算日平均温度，℃；tn—夏季空气调节室内计算温度，℃；Δtls—邻室温升，可根据邻室散热强度采用，℃。
(五)、人体冷负荷人体显热散热形成的计算时刻冷负荷Q，按下式计算：Qτ=φnq1Xτ-T (5.1)式中φ—群体系数；n—计算时刻空调房间内的总人数；q1—一名成年男子小时显热散热量，W；T—人员进入空调房间的时刻，点钟；τ-T—从人员进入房间时算起到计算时刻的时间，h；Xτ-T—τ-Ｔ时间人体显热散热量的冷负荷系数。
(六)、灯光冷负荷照明设备散热形成的计算时刻冷负荷Qτ，应根据灯具的种类和安装情况分别按下列各式计算：1.白只灯和镇流器在空调房间外的荧光灯Q=1000n1NXτ-T (6.1)2.镇流器装在空调房间内的荧光灯Q=1200n1NXτ-T (6.2)3.暗装在吊顶玻璃罩内的荧光灯Q=1000n0NXτ-T (6.3)式中 N—照明设备的安装功率，kW；n0—考虑玻璃反射，顶棚内通风情况的系数，当荧光灯罩有小孔，利用自然通风散热于顶棚内时，取为0.5-0.6，荧光灯罩无通风孔时，视顶棚内通风情况取为0.6-0.8；n1—同时使用系数，一般为0.5-0.8；T —开灯时刻，点钟；τ-T—从开灯时刻算起到计算时刻的时间，h；Xτ-T—τ-T时间照明散热的冷负荷系数。
(七)、设备冷负荷热设备及热表面散热形成的计算时刻冷负荷Qτ，按下式计算：Qτ=qsXτ-T (7.1)式中 T—热源投入使用的时刻，点钟；τ-T—从热源投入使用的时刻算起到计算时刻的时间，ｈ；Xτ-T—τ-T时间设备、器具散热的冷负荷系数；qs—热源的实际散热量，W。
电热、电动设备散热量的计算方法如下：1.电热设备散热量qs=1000n1n2n3n4N (7.2)2.电动机和工艺设备均在空调房间内的散发量qs=1000n1aN (7.3)3.只有电动机在空调房间内的散热量qs=1000n1a(1-η)N (7.4)4.只有工艺设备在空调房间内的散热量qs=1000n1aηN (7.5) 式中 N—设备的总安装功率，kW；η—电动机的效率；n1—同时使用系数，一般可取0.5-1.0；n2—利用系数，一般可取0.7-0.9；n3—小时平均实耗功率与设计最大功率之比，一般可取0.5左右； n4—通风保温系数；a—输入功率系数。
(八)、渗透空气显热冷负荷1.渗入空气量的计算(1) 通过外门开启渗入室内空气量G1(kg/h)，按下式估算：G1=n1V1pw (8.1) 式中 n1—小时人流量；V1—外门开启一次的渗入空气量，m^3/h；pw—夏季空调室外干球温度下的空气密度，kg/m^3。
(2) 通过房间门、窗渗入空气量G2(kg/h)，按下式估算：G2=n2V2pw (8.2) 式中 n2—每小时换气次数；V2—房间容积，m^3。
2.渗透空气的显冷负荷Q(W)，按下式计算：Q=0.28G(tw-tn) (8.3)式中 G—单位时间渗入室内的总空气量，kg/h；tw—夏季空调室外干球温度，℃；tn—室内计算温度，℃。
(九)、食物的显热散热冷负荷进行餐厅冷负荷计算时，需要考虑食物的散热量。
食物的显热散热形成的冷负荷，可按每位就餐客人9W考虑。
(十)、伴随散湿过程的潜热冷负荷1.人体散湿和潜热冷负荷(1) 人体散湿量按下式计算D=0.001φng (10.1)式中 D—散湿量，kg/h；g—一名成年男子的小时散湿量，g/h。
