桥梁下部结构技术交底桥梁下部结构施工技术交底一、工程概况本次共有桥梁四座,分别如下:二、桥梁工程基础及下部构造施工技术要求1、钻孔灌注桩基础钻孔灌注桩施工工艺流程见“图5-1钻孔灌注桩施工工艺流程图”。
平整场地、整修道路:根据桩顶设计标高、自然地面高程平整场地,按钻孔平面布置修筑钻孔机械进出场道路。
为减轻钻孔桩施工对环境污染,避免对当地自然环境造成危害,泥浆池、沉淀池均用钢板焊成的大水箱充当。
钻碴排放在指定的弃碴场,废弃泥浆深坑掩埋,施工废水经处理达标后排放。
桩位复核:根据测定出来的桥墩中心线,定出孔位中心桩,放出护桩,经复核无误、监理工程师认可后,用表格形式交钻桩班组,保护现场桩位。
钻孔探岩:桩基精确放样后,在桩基施工场地上用工程地质钻机在桩中心处进行钻探,详细记录地质地层状况、有无溶洞、溶洞深度、高度、填充物类型,画图列表,为制定相应施工方案提供详实依据。
并对填充物进行土工试验,分析其物理力学特性,检测容重、含水量、孔隙率等,为注浆参数计算提供依据。
埋设护筒:根据测定的孔位中心桩,埋置护筒。
安装护筒时,按照孔位中心桩和护筒高度,将护筒固定,护筒外围夯填粘土,用细线拉十字,将孔位中心桩反映在护筒上。
泥浆制备:造浆用粘土选用水化快、造浆力强、粘度大的粘土,造浆时在钻孔内直接投放粘土,以钻锥冲击制成泥浆,调制的护壁泥及经过循环净化的泥浆性能指标满足“表5-1-1泥浆性能指标要求”。
表5-1-1泥浆性能指标要求泥浆循环系统布置根据现场地形及周围环境统筹安排,泥梁循环池设在4个墩或2个墩之间。
泥浆循环系统由沉淀池和泥浆池及流槽组成,沉淀池深2.0m,泥浆池深1.0~1.5m,池四周及流槽均用砖砌筑,流槽内侧用水泥砂浆抹平。
泥浆循环布置见“图5-2-1泥浆循环系统布置图”。
图5-1-1钻孔灌注桩施工工艺流程图泥浆制备:造浆用粘土选用水化快、造浆力强、粘度大的粘土,造浆时在钻孔内直接投放粘土,以钻锥冲击制成泥浆,调制的护壁泥及经过循环净化的泥浆性能指标满足“表5-1-1泥浆性能指标要求”。
桥梁下部结构施工安全技术交底
桥梁下部结构施工安全技术交底一、基坑开挖基坑开挖时基坑边1m不得堆土堆料或停置机具,开挖深度超过2m时,必须在周边两道防护栏杆并挂设密目安全网防护,坑内必须设置上下坡道或安全梯。
深基坑施工时,须制定专项方案,指定专人负责基坑周围地面情况巡查,发现裂缝及塌陷情况及时分析处理。
人工配合机械挖土清理槽底作业时,严禁进入铲斗回转半径范围。
必须待挖掘机停止作业后,方准进入铲斗回转半径范围内清土。
机械操作人员必须持有上岗证,并应遵守相应“操作规程”。
二、钢筋绑扎墩身钢筋绑扎设计高空作业时,钢筋切断、冷弯、配料等工作应在地面进行,不准在高空操作;钢筋、型钢、管材等细长和多根物件必须捆扎牢靠,多点起吊;六级及以上强风区不准起吊;起吊钢筋骨架下方严禁站人,必须在骨架降到距模板1米以下才准靠近,就位支撑牢固后方可摘钩;不得将钢筋集中堆放在模板和脚手板上,也不得将工具、短钢筋等随意放在脚手板上,以免滑下伤人;雷雨时必须停止露天操作,防止雷击钢筋伤人。
三、脚手架搭设与拆除:当有六级及以上大风和雾、雨、雪天气时严禁进行脚手架搭设和拆除作业,雨、雪后上架作业应有防滑措施,并应扫除积雪;脚手架搭设人员必须是经《特种作业人员安全技术考核管理规则》考核合格的专业架子工,搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
脚手架搭设前应对脚手架的基础、脚手架的材质(含扣件、脚手板等)进行验收,符合设计要求后方可进行搭设;严禁将外径48mm 与51mm的钢管混合使用;一般脚手架基础不得有沉降;立杆垂直度允许偏差为100mm;双排脚手架横向水平杆外伸应控制在500mm;脚手架须配合施工进度搭设;主节点处扣件中心点距离小于等于150mm;同步立杆上两个相隔对接扣件的高差应小于等于500mm;立杆上的对接扣件至主节点距离小于等于立杆步距的三分之一;纵向水平杆上的对接扣件至主节点的距离小于等于立杆纵距的三分之一;扣件螺栓拧紧扭力矩在40~65N.m范围内。
桥梁下部结构施工技术交底
桥梁下部结构施工技术交底桥梁下部结构施工技术交底是指在桥梁下部结构施工过程中,施工方对施工工艺、工程机械设备、施工方法、质量控制等方面进行详细交底。
本文将介绍桥梁下部结构施工技术交底的内容要点,以及施工过程中需要注意的事项。
一、桥梁下部结构施工技术交底内容要点:1.工程概况:对桥梁下部结构施工工程的地理位置、施工范围、线形、桥梁类型等进行详细说明。
2.施工组织设计:包括施工队伍组织、施工工区划分、办公区布置等,确保施工过程的顺利进行。
3.施工工艺:介绍桥梁下部结构施工的主要工艺流程,包括基础开挖、悬挑段施工、墩台施工等。
4.施工方法:对不同施工阶段采用的施工方法进行详细说明,包括施工机械的选择、施工顺序、工序交接等。
5.施工机械设备:对施工中使用的机械设备进行介绍,包括起重机械、挖掘机械、混凝土搅拌设备等。
6.安全技术措施:重点强调施工过程中的安全问题,包括施工人员安全教育、机械设备使用安全、现场防护等。
7.质量控制:介绍施工过程中的质量控制措施,包括材料验收、施工工艺要求、施工记录等。
8.工期计划:制定详细的施工工期计划,对工程进度进行控制。
9.合同条款:重点介绍施工合同中的关键条款,确保施工过程符合法律法规。
10.监理要求:对监理工作进行明确交代,包括监理日志、验收报告等。
二、桥梁下部结构施工技术交底注意事项:1.交底会议要组织好,确保与会人员理解施工技术要求,并能够提出问题和建议。
2.交底材料要准备充足,包括施工图纸、工艺文件、合同条款等。
3.交底内容要全面,尽可能详细地介绍施工技术要点,避免产生理解偏差。
4.交底过程中要留有足够的时间进行问题解答和讨论,确保施工过程的顺利进行。
5.交底记录要做好,将交底议事内容、问题解答、决策结果等进行详细记录。
6.交底后要进行跟踪检查,确保施工人员按照交底要求进行工作。
7.交底过程中要重视安全问题,使施工人员明确施工安全措施,做到安全第一8.交底后要及时制定施工方案和工程进度计划,确保施工能够按计划进行。
桥梁下部施工安全技术交底模板

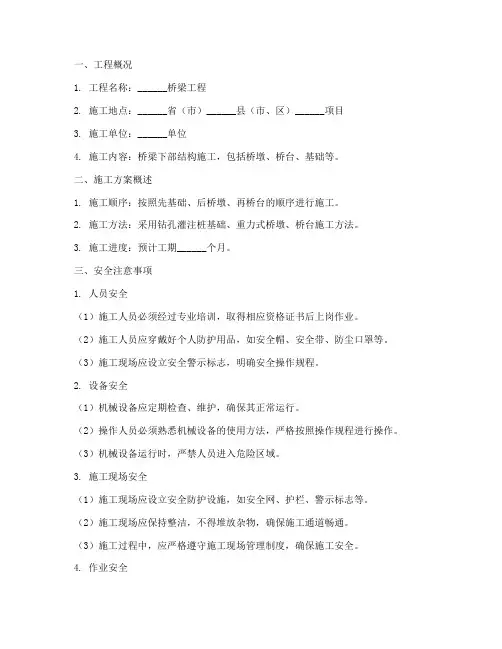

一、工程概况1. 工程名称:______桥梁工程2. 施工地点:______省(市)______县(市、区)______项目3. 施工单位:______单位4. 施工内容:桥梁下部结构施工,包括桥墩、桥台、基础等。

二、施工方案概述1. 施工顺序:按照先基础、后桥墩、再桥台的顺序进行施工。
2. 施工方法:采用钻孔灌注桩基础、重力式桥墩、桥台施工方法。
3. 施工进度:预计工期______个月。
三、安全注意事项1. 人员安全(1)施工人员必须经过专业培训,取得相应资格证书后上岗作业。
(2)施工人员应穿戴好个人防护用品,如安全帽、安全带、防尘口罩等。
(3)施工现场应设立安全警示标志,明确安全操作规程。
2. 设备安全(1)机械设备应定期检查、维护,确保其正常运行。
(2)操作人员必须熟悉机械设备的使用方法,严格按照操作规程进行操作。
(3)机械设备运行时,严禁人员进入危险区域。
3. 施工现场安全(1)施工现场应设立安全防护设施,如安全网、护栏、警示标志等。
(2)施工现场应保持整洁,不得堆放杂物,确保施工通道畅通。
(3)施工过程中,应严格遵守施工现场管理制度,确保施工安全。
4. 作业安全(1)钻孔灌注桩施工:钻孔过程中,应密切关注泥浆指标,发现异常情况立即停工检查。
(2)基础施工:基础开挖、回填过程中,应确保边坡稳定,防止坍塌事故发生。
(3)桥墩、桥台施工:施工过程中,应确保模板支撑系统稳固,防止模板倾覆。
(4)高空作业:高空作业人员必须佩戴安全带,确保安全。
四、应急措施1. 人员伤亡事故:立即启动应急预案,迅速组织救援,同时报告相关部门。
2. 设备故障:立即停止作业,对故障设备进行维修,确保设备恢复正常。
3. 环境污染:立即采取应急措施,减少环境污染,同时报告相关部门。
五、安全培训1. 施工单位应定期对施工人员进行安全教育培训,提高安全意识。
2. 施工现场应设立安全教育培训室,对施工人员进行安全技术交底。
3. 施工人员应积极参加安全教育培训,掌握安全技术知识。
桥梁下部结构安全技术交底
桥梁下部结构安全技术交底前言桥梁是交通运输建设中不可或缺的重要组成部分。
它们为我们的生活、工作和经济发展提供了必要的基础设施。
在桥梁的设计、建造和维护过程中,下部结构安全至关重要。
为了确保桥梁下部结构的安全性,本文将介绍桥梁下部结构的定义、构成、设计与施工过程中可能遇到的问题及其解决方法。
桥梁下部结构的定义及构成桥梁下部结构是指桥梁构件中的地基设施、墩、墩顶梁、护底、桥台和桥基部分。
这些构件承载着桥梁上部结构的自重和外力荷载,并能将荷载传递至地基,使桥梁稳定地支撑在河流、海洋、谷地或公路上。
桥梁下部结构主要由以下构件组成:地基设施地基设施是桥梁下部结构的最基本组成部分,它承载着整个桥梁的重量和荷载,并将桥梁荷载传递至地基土壤。
地基设施通常由浅基础和深基础组成。
浅基础包括桥基础、桥台基础和墩基础。
深基础包括灌注桩、钻孔灌注桩和直立式桩。
墩和墩顶梁桥墩是桥梁下部结构的竖向支撑结构,通常由柱、墩帽、墩顶梁和基础组成。
墩顶梁是连通桥墩之间的结构,它的作用是加强墩与墩之间的连接,同时承受桥梁上部结构的荷载和水平力。
护底护底作为桥梁下部结构的一部分,主要是对桥墩和桥台下部的保护。
同时,它还能够将河流的涌浪和漂浮物阻挡在外,减小水流的水力作用。
桥台和桥基桥台和桥基是桥梁下部结构横向梁桥的主要构件,承担着桥梁上部结构的荷载传递和分布功能,将荷载传递至地基,稳定地支撑起桥梁。
桥台和桥基的地基和斜撑构成了整个桥梁下部结构的侧向稳定体系。
桥梁下部结构的设计和施工注意事项在桥梁下部结构的设计与施工过程中,需要考虑到许多问题。
这里我们列举了一些需要注意的事项:设计要点1.桥梁的下部结构设计必须满足所有的结构要求和安全要求。
2.桥梁地基、桥台及墩柱的设置要考虑到河道的流量、水流速度、地质环境和荷载要求等因素。
3.墩基底面不宜过高或过低,应该尽量平稳,避免造成不均匀沉降。
4.护底应根据水流的流速和涌浪大小来设计和设置,以防止漂浮物的冲击和损坏。
桥梁下部构造技术交底及施工方案二级技术交底
桥梁下部构造技术交底及施工方案二级技术交底桥梁是连接两地的重要交通设施,其下部构造是承担桥梁重量并将荷载传导到桥墩或基础上的组成部分。
下面将详细介绍桥梁下部构造技术交底及施工方案。
一、技术交底1.桥梁下部构造的设计原则:按照经济、合理和安全的原则设计桥梁下部构造,确保其能够承受设计荷载并保持结构的稳定性。
2.下部构造的主要组成部分:下部构造包括桥墩、桥台、河床基础等。
桥墩用于承受上部结构的荷载,并将荷载传导到桥台或地基上,桥台连接桥墩,将荷载均匀传递到地基上,河床基础则用于承受河流水流荷载。
3.桥墩的构造要求:桥墩应按照设计要求进行施工,采用混凝土浇筑或钢筋混凝土浇筑。
桥墩的设计高度、形状和数量应满足承载力、稳定性和外形要求。
4.桥台的构造要求:桥台应具备良好的承载力和稳定性,采用钢筋混凝土浇筑。
桥台的宽度和高度应满足设计要求,并进行适当的荷载试验以验证其承载能力。
5.河床基础的施工要求:河床基础应满足抗冲刷和承载能力的要求。
施工时需要先进行河床清淤,然后通过浇筑石子、砂石和混凝土等材料形成稳定的基础。
二、施工方案1.施工准备工作:确定施工队伍、材料供应和设备调配,编制详细施工方案,安排好施工进度和质量控制计划。
2.桥墩施工:首先进行桥墩的地基处理,清理基础,填补坑洞,确保基础平整稳固。
然后进行桥墩的模板搭设和钢筋绑扎,定位精确,确保墩身垂直度。
最后进行混凝土浇筑,采用振捣等工艺保证混凝土的密实性和质量。
3.桥台施工:桥墩完成后,进行桥台的施工。
首先进行桥台的地基处理,清理基础并修补不平整的部分。
然后进行模板搭设和钢筋绑扎,确保桥台的形状和强度。
最后进行混凝土浇筑,采用振捣等工艺使混凝土紧密结实,确保桥台的承载能力。
4.河床基础施工:桥台完成后,进行河床基础的施工。
首先进行河床的清淤工作,将河床中的杂质清理干净,如有必要,可以进行石子和砂石的填充。
然后利用水泥进行浇筑,确保基础的稳定和承载能力。
桥梁下部构造施工安全技术交底
桥梁下部构造施工安全技术交底1. 引言桥梁下部构造施工是指桥梁的基础、墩台和河床工程施工等工作。
在实施桥梁下部构造施工时,必须高度重视施工安全,确保工作人员和施工设备的安全。
本文将详细介绍桥梁下部构造施工的安全技术交底,包括施工安全管理、施工人员教育培训、施工现场安全措施等。
2. 施工安全管理2.1 安全责任划分桥梁下部构造施工安全管理的第一步是明确安全责任划分。
施工单位应根据工程特点和施工组织方案,确定相关责任人,并明确各个责任人的职责和权限。
具体包括工程总监、安全负责人、施工队长等。
2.2 安全技术交底在施工前,施工单位应对施工人员进行安全技术交底。
交底内容包括施工方案、安全风险控制措施、应急预案等。
施工人员应深入了解交底内容,并签署安全技术交底确认书,确保他们已理解并可以正确实施相关安全措施。
3. 施工人员教育培训3.1 安全培训计划施工单位应制定详细的安全培训计划,明确培训内容、培训对象和培训时间。
培训内容包括施工安全注意事项、工作操作规程、危险源识别和应急处理等。
3.2 教育培训方式施工单位可以采用多种方式进行安全培训,包括现场培训、内部培训和外部培训。
现场培训可以通过演示、讲解和模拟练习等形式进行。
内部培训可以由经验丰富的工作人员进行。
外部培训可以邀请专业的安全培训机构进行。
4. 施工现场安全措施4.1 施工现场布置在桥梁下部构造施工现场,应对施工区域进行合理布置,确保施工现场的安全性。
施工单位应进行现场踏勘,评估施工区域的风险,并采取相应的措施,如设置合适的安全警示标识、划定禁止区域等。
4.2 施工人员个人防护施工人员在施工现场必须佩戴个人防护装备,包括安全帽、防护鞋、防尘口罩、耳塞等。
施工单位应定期检查和维护个人防护装备,并及时更换老化或损坏的装备。
4.3 施工设备安全施工单位应对施工设备进行检查和维护,并确保其安全可靠。
在使用施工设备时,应遵守操作规程,确保设备正常工作。
施工现场应设置专人负责设备的操作和维护,并及时处理设备故障。
桥梁下部结构施工技术交底
桥梁下部结构施工技术交底1.明挖扩大基础对刚性扩大基础的施工,根据开挖深度、边坡土质、渗水情况及施工场地来决定开挖方式、施工方法.1)测量放线:用经纬仪测出墩、台基础纵、横中心线,根据地质情况确定边坡的放坡率,放出上口开挖边线桩。
2)为避免雨水冲坏坑壁,基坑顶四周应做好排水,截住地表水,基坑下口开挖的大小应满足基础施工的要求。
渗水的土质,基底平面尺寸可适当加宽50~100cm,便于设置排水沟和安装模板,其它情况可减小加宽尺寸。
3)开挖作业方式以机械作业为主,采用反铲挖掘机配自卸汽车运输作业辅以人工清槽.挖基土应外运或远离坑边缘卸土,以免塌方和影响施工。
4)挖到或接近设计标高时,进行基底承载力检测,如不满足设计要求,及时上报监理工程师采取措施进行处理.5)基底如有渗水,采用集水坑排水方法,低于基坑底面50~100cm,以降低地下水位保持基底无水。
6)基坑开挖连续施工,开挖至接近基坑底面时,预留10cm,待验槽前人工一次清除至设计高程,以保证基坑底面坚实。
7)基础混凝土浇注①先浇注10cm左右的混凝土垫层以便在其上支立模板、绑扎钢筋,混凝土垫层也有利于施工排水。
②基础施工时,应加强排水,保持在无水的条件下进行基础钢筋绑扎、模板安装.③基础混凝土浇注前,干土基要洒水湿润,湿土基要铺以碎石垫层或水泥砂浆层,石质地基要清除松散粒料,才可浇注基础混凝土。
④混凝土在拌和站集中拌和,混凝土罐车运送,通过溜槽,传送到模内。
混凝土浇注应连续进行,当必须间歇时,应在前层混凝土初凝之前将下层混凝土浇注完毕.8)混凝土养生和拆模混凝土浇注后要及时进行养生,体积较大,气温较高时要尤其注意,防止混凝土开裂。
混凝土强度达到拆模要求后再进行拆模.9)基坑及时回填,回填前拍照,采用监理工程师批准的合格材料分层夯实回填。
2.系梁系梁施工开挖基坑时,基坑顶四周应做好排水,截住地表水,基坑下口开挖的大小应满足基础施工的要求。
基坑开挖作业方式以机械作业为主,采用反铲挖掘机配自卸汽车运输作业辅以人工清槽。
桥梁下部结构施工技术交底
4、配合机械挖土清理槽底作业时,严禁进入铲斗回转半径范围。必须待挖掘停止作业后,方准进入铲斗回转半径范围内清土。
5、机械操作人员必须持有上岗证,并应遵守相应“操作规程”。
a、墩柱模的拼装采用25T吊车进行拼装,模板拼装前应清理模板表面,保持清洁,并刷对砼无污染的脱模剂。
b、墩柱模安装牢固是墩柱施工的重要环节,做到定位准确,浇筑砼时不会走模。模板安装首先要对准底部中心,并从外(内)边支撑牢固,对底部不平整的先用砂浆抹平,再立柱模,并保证不漏浆;然后在模顶找出中心,吊线锤与底面的中心点重合。
10、当有六级及以上大风和雾、雨、雪天气时严禁进行脚手架搭设和拆除作业。雨、雪后上架作业应有防滑措施,并应扫除积雪。
11、脚手架的安全检查与维护,应按相关规定进行,安全网应按有关规定搭设或拆除。
12、脚手架使用期间,严禁拆除主节点处的纵、横向水平杆,纵横向扫地杆。
13、不得在脚手架基础及邻近处进行挖掘作业,否则应采取安全措施,并报主管部门批准。
18、支模应按规定的作业程序进行,模板未固定前不得进行下道工序作业。严在支撑杆和连接件上攀登上下。
19、支模过程中如需中途停歇,应将支撑、搭头钉牢。拆模间歇时,应将已活动的模板、支撑等运走或妥善堆放,防止因踏空、扶空而坠落。
20、竖向模板和支架的支承部分,当安装在基土上时应加设垫板,且基土必须坚实并有排水措施。
25、钢筋绑扎高空作业时:钢筋切断、冷弯、配料等工作应在地面进行,不准在高空操作;钢筋、型钢、管材等细长和多根物件必须捆扎牢靠,多点起吊;六级及以上强风区不准起吊;起吊钢筋骨架下方严禁站人,必须在骨架降到距模板1米以下才准靠近,就位支撑牢固后方可摘钩;不得将钢筋集中堆放在模板和脚手板上,也不得将工具、短钢筋等随意放在脚手板上,以免滑下伤人;雷雨时必须停止露天操作,防止雷击钢筋伤人。
桥梁下部结构施工安全技术交底书
⑥、垂直吊运模板时应设专人指挥,统一信号,密切配合,吊运散装模板时必须码放整齐,待捆绑牢固后方可起吊。五级风以上应停止吊运作业。
⑦、模板拆除:混凝土达到规定强度后方能拆除模板;拆除模板应依据设计规定的顺序和方法进行,无规定时可按先支的后拆,后支的先拆,先拆非承重模板,后拆承重模板及支架的顺序进行;拆除的模板必须随拆随清理,以免钉子扎脚、阻碍通行发生事故;拆除时下方不能有人,防止砸伤;模板拆除不能硬撬,导致大片散落;用吊车拆模时应待模板松动并栓牢方可移除,不得硬拉硬拽。
5)用人工弯制钢筋圆箍时,必须站稳脚跟,紧握扳手或套筒,匀速用力,不得用力过猛,并防止钢筋折断弹起伤人。
6)切割完钢筋应关闸断电,锁好箱门,露天作业的应做好防雨淋的措施。
7)雷雨天气,不得在现场竖立钢筋,以防雷击伤人。
3、施工现场安全防护措施
1)夜间施工时,要有足够的照明,施工危险区域,白天悬挂明显标志,夜间悬挂标志灯。
⒗在开挖基坑时,必须设有切实可行的排水措施,以免基坑积水,影响基坑土壤结构。应在四周设置排水沟与汇水井,用水泵抽出基坑内积水,应保持基坑底无积水。本段从地面至承台底大部分为粉土、黏土和粉质黏土,按规范要求,基坑开挖深度在5m以内的,开挖坡度按1:0.5进行控制。开挖深度大于5m的,采用钢支撑进行防护。
5)桩破除过程中必须有专人监护。对超过2米的桩头应用钢丝绳将桩头固定在相邻未破桩头上,防止破桩过程中桩头无预见性的倒地伤人。破桩顺序应自上而下破除,不得直接破至桩顶标高处,对超过2米的桩头应搭设脚手架进行从上而下的破除作业。?
6)钢筋切割使用的氧气乙炔瓶应分开5米以上距离放置,操作人员应持证上岗,严禁无证人员进行切割作业。
桥梁下部结构技术交底
桥梁下部结构技术交底桥梁下部结构是桥梁工程中最为重要的一部分。
它包括桩基、墩台、基础、护岸等主要构件,承受着桥梁上部结构和行车荷载所产生的各种力及其对应反力。
因此,桥梁下部结构的设计、施工及验收是确保桥梁安全、可靠、耐久的关键。
本文将对桥梁下部结构技术进行交底,对其设计、施工及验收进行介绍。
一、桥梁下部结构设计1.基础选型根据地质勘察报告和设计要求,应选用合适的基础形式。
其中,沉井基础是常见的基础形式之一。
它的主要结构包括桩柱、钢筋混凝土结构及吊杆。
在设计中,应优先考虑施工工艺、施工难度等因素。
2.墩台构造墩台是承载桥梁荷载的重要构造,其设计应满足强度、刚度和稳定性要求。
在设计时,应根据桥跨距、桥面宽度、墩台高度等因素的不同,考虑采用不同的墩台形式,如 T 形墩、Y 形墩和矮墩等。
此外,通过合理设置墩台间距、布置桩柱等方式,提高桥梁的承载能力和行车安全性。
3.护岸设置护岸是为防止桥梁被冲毁、保护行车安全而设置的结构。
它应立足于实际情况,根据环境和地形条件,采用不同的结构和材料。
例如,在水流湍急的河道中,可采用钢筋混凝土护岸;在开放型水域中,可采用石头护岸等,以保证桥梁的安全、稳定运行。
二、桥梁下部结构施工1.施工工艺在施工过程中,需遵循规范标准和施工工艺。
首先,应做好施工准备工作,设置严格的安全措施,确保人员和设备的安全;其次,应按照设计要求,进行墩台、桩基、基础等的施工;最后,完成护岸、排水、水准调整等后,进行验收和启用。
2.机械化施工桥梁下部结构施工过程中,可采用机械化施工的方式,以提高工效和施工质量。
如钻孔机、打桩机、混凝土泵车、起重机等设备的应用,极大地提高了施工效率,缩短了施工周期,减少了人工误差,提高了项目质量和安全性。
三、桥梁下部结构验收1.验收标准桥梁下部结构建成后,应进行严格的验收。
其内容主要包括结构尺寸、强度、质量、重量、布置等方面的验收。
同时,还应对安全性、稳定性、可靠性等方面进行评估。
桥梁下部结构桥桩基础施工技术交底记录大全
桥梁下部结构桥桩基础施工技术交底记录大全1.施工内容:2.施工目的:确保桥梁下部结构稳定可靠,保证桥梁的承载力和使用寿命。
3.施工地点:4.施工时间:根据施工计划进行施工安排5.参与人员:施工队伍:工程经理、项目经理、技术人员、施工人员等监理人员:监理工程师、现场监理等6.施工准备工作:(1)准备施工机械设备、工具和材料;(2)制定施工方案和施工计划;(3)组织人员进行安全交底和技术交底。
7.施工流程:(1)清理施工现场,确保施工场地整洁;(2)测量桥梁基础定位标高和标线;(3)挖掘桩基坑,遵守工程图纸要求的尺寸和深度,并确保底床平整;(4)浇筑基础底座,按照设计要求进行混凝土浇筑,保证底座稳固牢固;(5)安装桥梁桩基,根据设计要求选择合适的桥梁桩基材料,进行安装;(6)对桥梁桩基进行检查和验收,确保质量合格;(7)填土土方工程,将桩基周围的土方进行填补,确保土方的稳定;(8)清理施工现场,整理工程材料和设备,保持施工现场的整洁。
8.施工注意事项:(1)严格按照设计要求、规范和施工方案进行施工;(2)严守安全操作规程,保证施工人员的人身安全;(3)施工过程中定期进行质量检查和技术交底,确保施工质量;(4)施工现场保持整洁,杜绝任何对环境造成污染的行为。
9.技术交底:(1)桥梁桩基施工涉及到的工艺流程和规范要求;(2)施工中需要注意的安全问题和防范措施;(3)施工中的重点和难点工程,解决方案和施工措施;(4)施工质量的检验和验收标准。
10.备注:施工过程中,按照规范和设计要求进行施工,确保施工质量和安全。
如有任何问题和突发情况,请立即向监理人员报告并查明原因,及时采取措施进行处理。
施工人员应严格遵守安全操作规程,做好个人防护,确保施工过程安全顺利进行。
以上是桥梁下部结构桥桩基础施工技术交底记录的内容,希望能对施工工作有所帮助。
桥梁下部构造安全技术交底
桥梁下部构造安全技术交底导言桥梁作为交通运输领域中重要的基础设施,扮演着连接各种交通运输方式的重要角色,其建设质量和运营安全关系到经济社会的发展和人民群众的出行需求。
因此,正确的桥梁下部构造安全技术交底是保障桥梁建设质量和运行安全的重要保证。
桥梁下部构造安全技术交底的必要性桥梁的下部构造包括桥墩、基础、墩台、桥台等。
这些构件对于整个桥梁的结构稳定和运行安全至关重要。
因此,对于桥梁下部构造的建设和维护需要遵循科学、规范的技术标准和流程,必须进行安全技术交底,以确保桥梁的建设和运行安全。
下面详细介绍桥梁下部构造安全技术交底的注意事项。
桥梁下部构造建设注意事项1. 基础建设桥梁的基础是整座桥梁的基础,其稳定和安全性对桥梁的运行至关重要。
因此,在基础建设过程中需要注意以下几点:•确认基础的载荷性能,根据所建设的桥梁类型和跨度大小,按照规范选择合适的基础类型和设计强度等级;•确保基础的稳定性和耐久性,根据规范制定合理的基础施工方案,完善的基础防腐措施,延长基础使用寿命;•考虑基础与自然环境的相互作用,根据现场地质、水文条件等情况,制定合理的基础方案,尽可能避免基础与环境的不适应。
2. 桥墩建设桥墩作为承载桥面荷载的主要构件,对桥梁的稳定性和安全性起着至关重要的作用。
因此,在桥墩建设过程中需要注意以下几点:•确定桥墩的承载能力,根据所建设的桥梁类型和跨度大小,按照规范选择合适的桥墩类型和设计强度等级;•确保桥墩的结构稳定和安全性,选用正确的墩身结构形式和加固措施,满足桥墩稳定性和抗震要求;•根据施工实际需要和对生态环境的保护要求,合理选择材料和建设技术,保证桥墩建设的质量和安全。
3. 桥台建设桥台作为承载桥墩荷载并传递至桥基的重要构件,对桥梁的稳定性和安全性同样起着非常重要的作用。
因此,在桥台建设过程中需要注意以下几点:•确定桥台的承载能力,根据规范和实际情况选择合适的桥台类型和设计强度等级;•确保桥台的结构稳定和安全性,选用适当的建设技术,确保桥台的整体性和稳定性;•合理安排桥台的施工次序和施工进度,确保桥台建设的质量和安全。
桥梁下部构造施工安全技术交底
桥梁下部构造施工安全技术交底模板一:一、施工概述1.1 施工背景1.2 施工目标1.3 施工范围1.4 施工方法二、安全管理2.1 安全组织机构2.2 安全责任分工2.3 安全措施2.3.1 人员安全措施2.3.2 施工环境安全措施2.3.3 施工设备安全措施2.4 安全培训三、施工方案3.1 施工工序介绍3.2 施工工艺流程3.3 施工要点及注意事项3.4 施工计划四、施工材料及设备4.1 材料清单及规格4.2 设备清单及规格4.3 材料和设备验收标准及方法五、施工质量控制5.1 施工质量要求5.2 施工质量检查及测试方法5.3 施工质量记录和报告六、施工现场安全控制6.1 施工现场安全规定6.2 施工现场安全防护设施6.3 施工现场安全检查和监管七、危险源分析与预防措施7.1 施工现场可能存在的危险源7.2 危险源分析7.3 预防措施八、施工期间应急预案8.1 火灾事故应急预案8.2 施工事故应急预案8.3 自然灾害应急预案九、施工文明施工措施9.1 施工现场环境保护9.2 消防安全措施9.3 噪声、震动、扬尘控制9.4 施工废弃物处理附件:1. 相关图纸及设计文件2. 施工现场平面布置图3. 施工材料及设备清单法律名词及注释:1. 建设工程安全生产管理条例:指导和规范建设工程安全生产管理的法规。
2. 施工现场:指建筑工程或其他工程在施工期间的场所。
模板二:一、施工背景介绍1.1 工程概述1.2 施工目标1.3 施工范围1.4 施工时间安排二、安全管理体系2.1 安全责任与安全计划2.2 安全组织与管理机构2.3 安全培训与教育2.4 安全技术交底三、施工方案与工艺3.1 施工工序划分3.2 工序施工流程3.3 施工要点与注意事项3.4 施工进度计划四、施工材料与设备4.1 施工材料清单4.2 材料验收与存储4.3 施工设备清单4.4 设备验收与使用五、安全防护措施与控制5.1 人身安全防护5.2 施工场地环境安全控制5.3 施工设备安全控制5.4 施工现场临时设施六、施工质量控制6.1 施工质量要求6.2 施工质量控制措施6.3 施工质量验收七、危险源辨识与风险防控7.1 施工现场危险源辨识7.2 风险评估与控制7.3 应急预案与措施八、施工现场文明施工8.1 文明施工标准8.2 噪声、震动、扬尘控制8.3 现场环境保护8.4 废弃物处理与管理附件:1. 工程设计图纸2. 施工现场平面布置图3. 施工材料、设备清单法律名词及注释:1. 建设工程施工安全技术规范:指导和规范建设工程施工安全技术的规范性文件。
完整版桥梁下部结构安全技术交底
完整版桥梁下部结构安全技术交底范本 1:一、安全技术交底内容1.1 概述本文档旨在对桥梁下部结构的安全技术进行全面交底,确保施工过程中的安全风险得到有效控制。
1.2 施工前期准备(1)确保施工区域内没有无关人员进入;(2)检查施工设备和工具的完好性;(3)清除施工场地内的障碍物。
1.3 桥墩施工(1)按照设计要求进行桥墩基础的浇筑;(2)采用合适的锚固方式固定桥墩,确保其稳定性;(3)严格按照施工方案进行模板安装和混凝土浇筑。
1.4 盖梁施工(1)安装合适的脚手架,保证盖梁施工的工作平台;(2)根据设计要求进行预压作业,确保盖梁的强度和稳定性;(3)使用合适的设备和工具进行盖梁的安装和固定。
1.5 桥面铺装(1)选择合适的材料进行桥面的铺装;(2)保证铺装层的均匀性和平整度;(3)按照规范要求进行铺装层的养护。
二、附件本文档涉及的附件内容如下:附件1:桥墩基础浇筑施工图纸;附件2:桥梁盖梁预压作业方案;附件3:桥面铺装材料选型表。
三、法律名词及注释1. 桥墩基础浇筑:指按照设计要求,在桥梁建设过程中对桥墩基础进行混凝土浇筑的工作。
2. 预压作业:指在盖梁施工过程中,采用预先施加荷载的方式,对混凝土结构进行预压,以提高结构强度和稳定性。
3. 桥面铺装:指在桥梁建设完成后,使用适当材料对桥面进行铺装,以保证行车的安全和舒适度。
范本 2:一、安全技术交底内容1.1 概述本文档旨在对桥梁下部结构的安全技术进行详细交底,确保施工过程中各项工作能够安全顺利进行。
1.2 施工前期准备(1)清理施工现场,确保施工区域内无人员滞留和无关物品;(2)检查施工设备和工具的完好性,确保其可以正常使用;(3)进行必要的安全培训,提高工人的安全意识。
1.3 桥墩施工(1)按照设计要求进行桥墩基础的浇筑,注意混凝土的质量和施工工艺;(2)采用适当的方式固定桥墩,经过验收合格后方可进行下一步工作;(3)按照施工方案进行模板安装和混凝土浇筑,确保施工质量。
桥梁下部施工技术交底
桥梁下部施工技术交底桥梁下部施工技术交底桥梁下部结构是支撑桥梁的重要部分,其施工质量直接影响到桥梁的安全性和稳定性。
因此,在进行桥梁下部施工之前,必须进行施工技术交底,确保施工人员了解和掌握施工工艺和要点。
本文将详细介绍桥梁下部施工技术交底的内容。
一、施工技术交底的目的施工技术交底是施工前的一项重要准备工作,主要目的是确保施工人员了解施工方案的设计意图、施工工艺和操作要点,明确施工过程中的责任和义务,确保施工质量符合规范和设计要求。
二、交底内容1.设计意图施工人员需要了解设计单位的设计意图,包括桥梁下部结构的形式、尺寸、配筋等基本信息,以及设计单位对施工技术的要求和建议。
2.施工工艺施工人员需要了解施工方案的施工工艺流程,包括基础工程的施工、桥墩的施工、桥台的施工等。
同时,还需要了解各项施工工艺的施工要点和技术要求,以确保施工质量。
3.操作要点施工人员需要掌握各项施工工艺的操作要点,包括钢筋加工、模板安装、混凝土浇筑等。
同时,还需要了解各项操作的要领和注意事项,以确保施工过程中不出现安全和质量问题。
4.质量要求施工人员需要了解施工质量的要求和标准,包括各项施工工艺的质量标准和检验方法。
同时,还需要了解质量问题的原因和解决方法,以确保施工质量符合规范和设计要求。
三、交底方式施工技术交底可以采用多种方式,包括书面交底、口头交底、实际操作演示等。
具体采用何种方式应根据实际情况而定。
四、总结桥梁下部施工技术交底是确保施工质量的重要措施之一。
在交底过程中,施工人员需要了解设计意图、施工工艺、操作要点和质量要求,以确保施工质量符合规范和设计要求。
还需要注重安全问题,确保施工过程中不出现安全事故。
桥梁下部结构施工技术标题:桥梁下部结构施工技术探讨桥梁作为交通基础设施的重要组成部分,对于经济的发展和社会的进步具有不可忽视的作用。
桥梁下部结构作为支撑桥梁的主要结构,其施工技术的质量和效率对于整个桥梁工程的成功具有至关重要的作用。
桥梁下部结构施工交底(一级)
桥梁下部结构施工交底(一级)博牙高速22合同位于内蒙古牙克石市境内,全长7.69公里,沿线的结构物数量众多,其中中、小桥及分离式立交桥多为桩基础,下部结构为系梁(承台)、墩柱(肋台)、盖梁(台帽),为了保证下部结构的施工质量,加快施工进度,杜绝安全事故的发生,特进行本次技术交底。
一、技术交底1、原材料质量要求:1.1水泥:对进厂的同厂家、品质、编号、生产日期的水泥,袋装不超过200t 为一批,散装不超过500t为一批验收,每批至少取样一次做胶砂强度、安定性、凝结时间、细度等项目试验。
正常保管情况下,每三个月检查一次,对质量有怀疑时应及时检查。
1.2水:非饮用水,使用前应检查其质量,各种指标(氯离子含量、硫酸根含量、PH值等)应符合混凝土拌和用水质量要求,PH值不得小于4。
1.3碎石:对进厂的同料源、同级配的碎石每400m3为一批验收,每批至少取样一次,做筛分试验、视密度试验、容重试验、含泥量试验和针片状含量试验、压碎指标值试验。
1.4砂:对进厂的同料源、同开采单位,每400m3为一批验收,每批至少取样一次,做筛分试验、视密度试验、容重试验、含泥量试验、泥块含量试验。
1.5钢筋:进场后的钢筋每批(不超过60吨)内任选三根钢筋各截取一组试样,每组三个试件一个用于拉伸试验(屈服强度、抗拉强度、延伸率);一个试件用于冷弯试验;一个试件用于可焊性试验。
2、材料的贮存堆放:2.1混凝土用的集料,在运输或工地存贮时应不受污染;按不同的尺寸贮存在相互分开的不同堆料中;粗集料堆应按厚度不超过1m的水平层堆放,以免集料发生离析。
2.2水泥在运输过程中必须用防水蓬或其它有效的防水覆盖物加以覆盖;水泥应储存足够的数量以满足混凝土的浇注需要;不同种类的水泥应贮存于不同库房。
2.3钢筋必须按不同钢种、等级、牌号、规格、及生产厂家分批验收,分别堆放,且应立牌以便识别。
钢筋应贮存于地面以上0.5m的平台上并使其不受机械损伤及由于暴露于大气而产生锈蚀。
施工技术交底记录-桥梁下部结构DOC
施工技术交底记录-桥梁下部结构一、基础处理1.1 桩基处理1.预制混凝土桩应做好防水措施;2.桩身外露高度应符合设计要求,不得短于设计标高;3.桩顶平整后,应按设计要求拓荒,然后喷粘结剂,再做钢筋加固;4.现浇混凝土桩的浇制顺序应按设计要求,挖孔应避免偏斜,浇筑时应注意振捣。
1.2 地基处理1.构造底板、护壁底部和护壁后侧斜坡的挖土及底部清理应通过验收后方可施工,土层不平坦的应按设计要求处理;2.护壁支撑面应挖到设计标高,符合图纸要求且均匀开挖;3.护壁后侧斜坡以及构造底板的坑槽处理应按设计要求,挖深宽度应符合标准。
二、墩柱基础2.1 墩柱底座加固1.墩柱基础及底座应符合设计要求,做好钢筋加固和环氧树脂加固;2.底座混凝土强度达到设计要求并完成护面涂保护。
2.2 墩台立柱施工1.墩台立柱的高度和直线度应符合设计规范;2.立柱在施工前应按设计要求及相关规范验收;3.立柱的施工应按工艺流程加固,不得有明显的偏心、倾斜、裂缝等问题。
三、梁基础3.1 梁底段防水处理1.在施工梁底板时,要保证防水层施工标准及材料符合要求;2.梁底桥面铺设时,应按照设计要求及有关规范和文件施工;3.梁底为预制加张预应力混凝土构件时,应间隔加张。
3.2 梁底模板施工1.在施工前,模板需进行计量验收,并保证平整度符合设计要求。
2.按设计标高铺设底偏心模板,在模板上铺设放心板、隔水层和挡板等。
3.厨房型模板施工时,应按设计要求和工艺流程施工,确保模板表面平整度、大小和混凝土工作性能满足要求。
四、桥墩施工4.1 墩号和标高验收1.特别强调对墩号和标高的验收工作,严格按设计要求进行验收,确保施工顺利进行。
2.墩台立柱准确高度检查也要按造墩标准规范验收,避免施工偏差。
4.2 墩身体施工1.墩身体的施工应按设计图纸和工艺流程施工,并注意施工记录的完整性。
2.在施工过程中,要随时检查墩身的高度、尺寸及水平度,确保施工质量。
五、施工施工质量和质量安全是桥梁下部结构的重要保障。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
桥梁下部结构施工技术交底高速公路的设计标准和工程质量要求高,必须重视和加强高速公路现场施工中的工程质量管理,为了提高高速公路的施工质量,制订桥梁下部构造施工质量技术交底如下:1、钻孔灌注桩1.1平整场地1.1.1平整场地前,测量原地面标高,控制平整后场地标高比桩顶标高高出0.5-1m。
1.1.2场地必须牢靠稳定,能够承受工作时所有静动荷载。
1.2埋设护筒1.2.1护筒内径比桩径大200-400mm。
1.2.2护筒高度高出地面0.3m,护筒埋深宜为2-4m,护筒埋设太浅,下端孔口容易漏水、坍塌。
1.2.3在埋筒时,护筒四周应选用最佳含水量的粘土分层夯实。
1.2.4钻头起落时,应防止碰撞护筒。
1.2.5埋设护筒时护筒时仔细定位,埋好护筒时进行复测,做好护桩。
1.3钻孔1.3.2旋挖钻钻筒保证不小于桩径,冲击钻冲锤直径小于桩径2cm。
1.3.3旋挖钻泥浆性能指标:相对密度为1.02-1.10,粘度为18-22,含砂率小于4%;冲击钻泥浆性能指标:相对密度为1.2-1.4,粘度为22-30,含砂率小于4%。
1.3.4碰到孤石时,钻速要打慢档。
钻孔偏斜时,可提起钻头,上下反复扫钻几次,以便消去硬土,如纠正无效,应于孔中局部回填粘土至孔偏处0.5m以上,重新钻进。
1.3.5如出现缩颈,采用上下反复扫孔的办法,以保证孔径。
1.4钢筋笼1.4.1钢筋笼制作与安装10d,双面焊焊接长度不小于5d,焊缝厚度不小于0.3d,焊缝宽度不小于0.8d,d为钢筋直径(mm)。
1.4.3下钢筋笼时必须准确定位,让钢筋笼的中心与桩基中心重合,而且要把钢筋笼上部固定在护筒上或其它稳定物体上。
1.4.4搬运和吊装钢筋笼时,应防止变形,避免碰撞孔壁,钢筋笼接长时要加快焊接时间,尽可能缩短下笼时间。
1.5灌桩1.5.1下完钢筋笼后,检查沉渣量,如沉渣量超过规范要求,则应利用导管进行清孔,直至孔口返浆比重及沉渣厚度均符合规范要求。
.1.5.2导管使用前试拼装、试压,试水压力为0.6-1.0Mpa,确保导管的密封性。
1.5.3开始灌注混凝土时,导管底部至孔底的距离宜为30-40cm,应有足够的混凝土储备量,使导管一次埋入混凝土面以下1.0m以上。
1.5.4在混凝土灌注时,应加强对混凝土搅拌时间和混凝土坍落度的控制。
水下混凝土必须具备良好的和易性,坍落度宜为18-22cm,粗骨料的最大粒径不得大于导管直径和钢筋笼主筋最小净距的1/4,且应小于40mm。
1.5.5在施工过程中,应时刻监控机械设备,确保机械运转正常,加快混凝土灌注速度,缩短灌注时间。
1.5.6灌注混凝土过程中,应随时掌握混凝土浇注的标高及导管埋深,当混凝土埋过钢筋笼底端2-3m时,应及时将导管提至钢筋笼底端以上。
防止浮笼。
1.5.7导管在混凝土面的埋置深度一般宜保持在2-6m,不宜大于6m和小于1m,严禁把导管提出混凝土面。
2、承台或桩顶系梁2.1承台及桩顶系梁施工时,桩头要凿除浮浆,露出粗骨料均匀的新鲜混凝土,表面要平整,且严禁桩头积水或有松散混凝土块。
2.2承台及桩顶系梁施工时,严格控制垫层标高,以保证结构物的尺寸及标高。
2.3承台及桩顶系梁绑扎钢筋前先进行测量放样,定出系梁十字中线及边线,并弹上墨线,进行绑扎钢筋。
2.4钢筋加工与安装桩顶系梁在绑扎钢筋时,在桩柱变截面顶按图纸安放加强筋,加强筋中心必须与桩中心重合,以保证立柱保护层。
时按编号顺序进行。
模板使用前要严格除锈,以免锈斑粘在混凝土表面,影响混凝土外观质2.6 量。
混凝土的浇筑2.7混凝土按一定厚度、顺序和方向自下而上水平分层浇筑,在下层混凝2.7.1在倾斜面上浇筑混凝土时,从低处开始,逐层扩展土初凝前,浇完上层混凝土。
30cm,混凝土浇筑要连续进行。
升高,保持水平分层。
混凝土分层浇筑厚度为时采用串筒或溜槽。
,超过2m2.7.2混凝土由高处落下的高度不得超过2m 使用过程要避免发生离析。
10m时采用减速装置。
串筒或溜槽应保持干净,超过混凝土初凝之后,模板不得振动,伸出的钢筋不得承受外力。
2.7.3工程的每一部分混凝土的浇筑日期、时间及浇筑条件都保有完整的记2.7.4 录,供监理工程师随时检查使用。
混凝土的振捣2.8振捣应在浇筑点和新浇筑混凝土的振捣必须有专人负责,严格按规定操作,以免振捣时使用插入式振捣器进行振捣,振捣时要快插慢拔,混凝土面上进行,以保证新浇并要插至前一层混凝土,振捣器要垂直地插入混凝土内,产生空间。
振钢筋及预埋件。
混凝土与先浇混凝土结合良好,插进时避免振捣棒碰撞模板、倍。
不能在模板内利用振捣器使混凝1.5捣器移动间距不得超过有效振动半径的混凝土振捣密实的标志是混凝土停止土长距离流动或运送混凝土以致引起离析。
之内不得受到扰动。
下沉,不再有气泡冒出,表面平坦、泛浆。
混凝土捣实后24h 2.9混凝土的养生混凝土浇筑完成后,应在收浆后尽快予以覆盖和洒水养护。
对于硬性2.9.1有条件的可在浇筑完成炎热天气浇筑的混凝土等大面积裸露的混凝土,混凝土、.后立即加设棚罩,待收浆后再予以覆盖和洒水养生。
覆盖时不得损伤或污染混凝土的表面。
混凝土面有模板覆盖时,应在养护期间经常使模板保护湿润。
2.9.2混凝土养护用水的条件与拌和用水相同。
2.9.3混凝土的洒水养护时间一般为7d,可根据空气的湿度、温度和水泥品种等情况,酌情延长或缩短。
每天洒水次数以能保持混凝土表面经常处于湿润状态为度。
2.9.4当结构物混凝土与流动性的地表水或地下水接触时,应采取防水措施,保证混凝土在浇筑后7d以内不受水的冲刷侵袭。
2.10承台及桩顶系梁实测项目3、墩柱3.1凿桩头:利用空压机、风镐配合人工把桩头凿除,凿至设计标高,并露出新鲜密实混凝土,然后把桩头清除干净。
同时通知监理进行桩头检测,检测合格后进行下道工序施工。
3.2利用全站仪测量放样,定出桩位,用墨线弹出墩身边缘线。
放样误差应符合规范设计要求。
3.3钢筋加工和安装3.3.1钢筋加工钢筋调直,钢筋应平直无局部弯折,采用钢筋调直机进行机械调直。
Ⅰ级钢筋冷拉率不宜大于2%,Ⅱ、Ⅲ钢筋不得大于1%。
进场的钢筋全部堆放在钢筋棚内,在钢筋加工厂内加工。
钢筋放置久后易生锈,在使用前应先进行调直和清除钢绣。
钢筋安装3.3.2.①在安装立柱钢筋骨架前先进行桩基预留主筋调直,并要保证搭接长度不小于1.5m。
②在设计图纸中,左幅墩柱号是设计线左按1、2、3顺次编号。
注意左幅墩柱编号正好是和桩基编号倒过来。
③安装钢筋时,钢筋的位置和混凝土保护层厚度为4.5cm,即混凝土外边缘到螺旋箍筋中为4.5cm。
在配置垂直方向的钢筋时应有不同的长度,以使同一截面上的钢筋接头不超过总根数的50%,水平、竖向钢筋的接头也应上下互相错开,错开长度不小于100cm。
钢筋笼保证其在模板中的正确位置,不得倾斜、扭曲,也不得变更保护层的规定厚度。
使用塑料专用垫块,确保钢筋保护层符合要求,混凝土表面无漏筋和露块现象。
④设计中为了起到防震作用,墩柱中加强筋搭接焊焊接长度均为10d双面焊。
⑤立柱钢筋骨架超过10m时,要及时增加风缆绳,当地风力较大,防止造成安全事故。
⑥钢筋骨架实测项目3.4安装模板3.4.1用吊车、人工配合安装墩柱模板,安装时根据放样出的墩柱中心线在墩柱钢筋底部焊十字钢筋作为平面定位的间接依据;用砂浆将拟立墩柱模板处找平。
.3.4.2用吊车将模板依次吊立在钢筋笼周围,拼装在一起并拧紧连接两块钢板的螺栓,作业人员进入墩柱模板内,用墩柱中心点尺量检查模板底部对中情况。
采用吊垂对准柱中心点结合尺量检查模板上位置定位情况,模板安装时要求偏位不大于8mm。
3.4.3安装柱箍:当模板较高时可使用柱箍加强。
柱箍用钢管制成,间距每2.5米高加固一道。
3.4.4安装柱模的风缆:柱模每边设2根风缆,校正模板垂直度。
风缆与地面夹角为45°。
3.4.5将柱模内清理干净,封闭清理口,办理柱模预检。
5、混凝土浇筑及养护5.1混凝土浇筑5.1.1桥墩墩身及墩间系梁均采用C35混凝土,砼采用集中拌和站搅拌,罐车运输,吊车吊运料斗将混凝土送入模。
混凝土由高处落下的高度不得超过2m,超过2m时采用串筒,避免离析。
砼拌和时要根据现场砼浇筑的速度控制。
浇筑时水平分层,分层厚度控制在30cm之内(分层方法采用在模板上红漆标线法),必须在下层砼初凝之前完成上层砼浇筑,而且在振捣上层时插入式振捣棒必须插入下层砼5-10cm,以使上下层砼连成整体。
砼振捣时,采用50棒,振捣间距控制在振捣棒作用半径的1.5倍,每层振捣时振捣棒均垂直插入砼中,缓慢拔出,严格按振捣间距均匀振捣,防止过振或漏振。
振捣时严禁振动钢筋及模板,棒离模板间距5厘米,振捣以砼不再下沉,不在溢出气泡,表面充分泛浆为度。
5.1.2浇筑应连续进行,在浇筑过程中,应派专人检查模板的稳固性,注意是否出现跑模、涨模、漏浆等现象,并随时观测模板,发现有变化,及时发现及时采取措施纠正,加以调整,做到未雨绸缪、防患于未然。
5.2混凝土的养护混凝土浇筑完成后,在初凝后尽快采用覆盖和洒水养护,覆盖时不得损伤或污染混凝土的表面。
混凝土面有模板覆盖时,应在养护期间经常使模板保持湿润。
当气温低于5℃时,应覆盖保温,不得向混凝土面上洒水。
混凝土的洒水养护时间一般为7天,可根据空气的湿度、温度和水泥品种等情况,酌情延长或缩短。
每天洒水次数以能保持混凝土表面经常处于湿润状态为度。
.6、桥墩实测项目墩、台身实测项目检查项目项次规定值或允许偏差在合格标准内1 混凝土强度(MPa)±20 2 断面尺寸(mm)10 3 mm轴线偏位()±顶面高程(mm) 4 105 5 mm节段间错台()10预埋件位置( 6 mm)、盖梁44.1在盖梁施工前,使用全站仪对墩柱中心位置、墩柱顶面高程进行施工测量,保证定位准确。
4.2墩顶凿毛对墩柱顶进行凿毛处理,凿除顶部的水泥砂浆和松弱层,至露出混凝土粗骨料为准,并用水冲洗干净。
4.3抱箍安装4.3.1抱箍安装时在抱箍墩柱之间加一层10mm厚的橡胶垫,增加包箍与墩柱之间的磨擦力, 不啃伤墩柱砼。
4.3.2抱箍螺栓使用前必须检查其是否有缺陷。
只要发现有缺陷坚决不能使用。
4.3.3抱箍安装时,在抱箍下至少安装3根销子,增强抱箍的安全性。
4.3.4待抱箍安装后再架设承重横梁。
承重横梁采用工字钢安装在承重抱箍的牛腿上面, 为防止工字钢侧向倾覆,两根工字钢之间用16mm对拉螺杆穿过工字钢腹板连接,内侧用钢管支撑,对拉螺栓穿过钢管。
工字钢上面放一排长4米10×10cm的方木,方木间距不大于30cm,并与工字钢绑扎牢固。
4.4架设底模待抱箍安装完毕后开始架设底模,用吊车把拼装好的底模安装就位,待测量人员对底模高程复测后调整底模至设计标高,调整好后对底模进行固定。
