高频电子线路复习题

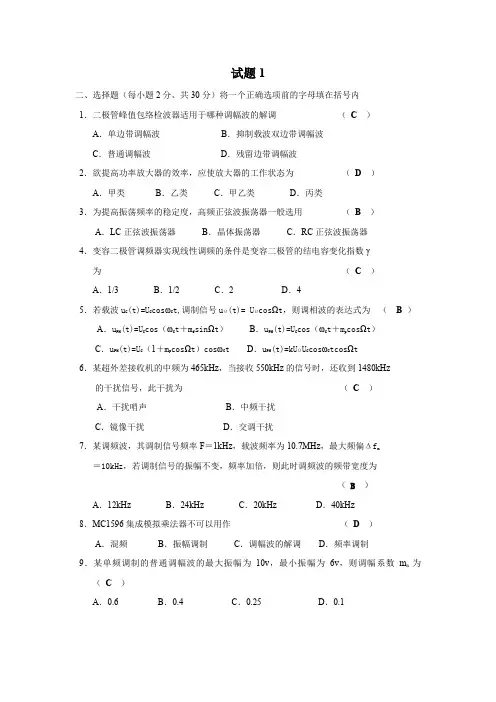

高频电子线路复习题一、单项选择题第二章选频网络1、LC串联电路处于谐振时，阻抗（）。

A、最大B、最小C、不确定2、LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分别呈（）。

A、感性容性阻性B、容性感性阻性C、阻性感性容性D、感性阻性容性3、在LC并联电路两端并联上电阻，下列说法错误的是（）A、改变了电路的谐振频率B、改变了回路的品质因数C、改变了通频带的大小D、没有任何改变第三章高频小信号放大器1、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较A、增大 B减小 C 相同D无法比较2、三级相同的放大器级联，总增益为60dB，则每级的放大倍数为（）。

A、10dBB、20C、20 dBD、103、高频小信号谐振放大器不稳定的主要原因是（）（A）增益太大（B）通频带太宽（C）晶体管集电结电容C b’c的反馈作用（D）谐振曲线太尖锐。

第四章非线性电路、时变参量电路和混频器1、通常超外差收音机的中频为（）（A）465KH Z （B）75KH Z （C）1605KH Z （D）10.7MH Z2、乘法器的作用很多，下列中不属于其作用的是（）A、调幅B、检波C、变频D、调频3、混频时取出中频信号的滤波器应采用（）（A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器4、频谱线性搬移电路的关键部件是（）（A）相加器（B）乘法器（C）倍频器（D）减法器5、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（）A、i=b0+b1u+b2u2+b3u3B、i=b0+b1u+b3u3C、i=b2u2D、i=b3u36、我国调频收音机的中频为（）（A）465KH Z （B）455KH Z （C）75KH Z （D）10.7MH Z第五章高频功率放大器1、常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放（）。

（说明：θ为半导通角）（A）θ = 180O （B）90O<θ<180O （C）θ =90 O （D）θ<90O2、谐振功率放大器与调谐放大器的区别是（）A、前者比后者电源电压高B、前者比后者失真小C、谐振功率放大器工作在丙类，调谐放大器工作在甲类D、谐振功率放大器输入信号小，调谐放大器输入信号大3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功放管进入了A欠压状态B过压状态C仍在临界状态4、为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（）A、临界B、欠压C、过压5、根据高功放的负载特性，由于RL减小，当高功放从临界状态向欠压区变化时（）（A）输出功率和集电极效率均减小。

（B）输出功率减小，集电极效率增大。

（C）输出功率增大，集电极效率减小。

（D）输出功率和集电极效率均增大。

6、高频功率放大器一般工作在丙类工作状态，它的效率（）（A）约为50% （B）约为78% （C）大于50%，小于78% （D）大于78%7、高频谐振功率放大器原工作于临界状态，如果其它条件不变，E C增大时，放大器的工作状态为（）（A）临界状态（B）欠压状态（C）过压状态（D）甲类状态第六章正弦波振荡器1、若要产生稳定的正弦波振荡，要求反馈型振荡器必须满足（）（A）平衡条件（B）起振条件和平衡条件（C）相位条件和幅度条件（D）起振条件、平衡条件和稳定条件2、满足三端式振荡器相位条件的晶体管各电极连接原则是（）（A）“射”同“基”反（B）“射”反“基”同（C）“集”同“基”反（D）“基”同“集”反3、电容三点式与电感三点式振荡器相比，其主要优点是（）。

（A）电路简单且易起振（B）输出波形好（C）改变频率不影响反馈系数（D）工作频率比较低4、石英晶体振荡器的主要优点是（）A、容易起振B、振幅稳定C、频率稳定度高D、减小谐波分量5、在常用的反馈型LC振荡器中振荡波形好且最稳定的电路是（）（A）变压器耦合反馈型振荡电路（B）电容三点式振荡电路（C）电感三点式振荡电路（D）西勒振荡电路6、对于三端式振荡器，三极管各电极间接电抗元件X（电容或电感），C、E电极间接电抗元件X1，B、E电极间接X2，、C、B电极间接X3，满足振荡的原则是（）A 、X1与X2性质相同，X1、X2与X3性质相反B、X1与X3性质相同，X1、X3与X2性质相反C、X2与X3性质相同，X2、X3与X1性质相反D、X1与X2、X3性质均相同7、为使振荡器输出稳幅正弦信号，环路增益Ｔ（jω）应为（）。

（A） T（jω）＝1 （B） T（jω）＞1 （C）T（jω）＜1 （D）T（jω）＝0二、填空题第一章绪论1、所谓调制，就是用待传输的去改变的某一参数的过程。

其中连续波调制分为有、、。

2、可用于电视、调频广播的甚高频无线电波的主要传播方式是依靠和传播的。

3、为了将接收的高频信号转变为中频信号，是超外差接收机的关键部件。

第二章选频网络1、LC回路并联谐振时，电容上的电流为总电流的倍，且相位（填：超前或滞后）总电流90度；2、并联谐振电路在处于谐振状态时，阻抗 ，呈 性，而越失谐，阻抗越 ，其阻抗幅角范围是 ，信号源及负载对谐振回路的影响是 。

3、简单串联谐振回路又称为 谐振回路，若已知谐振回路空载品质因素为0Q ，损耗电阻为r ，信号源电压振幅为S V ，则谐振时回路中的电流=0I ， 回路元件上的电压=0L V =0C V 。

4、LC 并联谐振回路的带宽B 0.7与fo 和Q 的表达式是 。

5、LC 串联谐振回路Q 值越小， 曲线 ，回路选择性 。

第三章 高频小信号放大器1、在高频小信号放大器中，多用 作为负载，其作用主要有 。

2、高频小信号放大器通频带BW0.7的定义是 。

3、高频放大器按负载形式可分为 放大器和 放大器。

4、放大器的噪声系数NF 是指： ，理想的噪声系数NF ＝ ，一般情况NF 。

5、矩形系数是表征放大器 好坏的一个物理量。

6、晶体管的截止频率f ß是指当短路电流放大倍数|ß|下降到低频短路电流放大倍数ß 0的 倍时所对应的工作频率。

7、消除晶体管y re 的反馈作用的方法有 和 。

其中失配法常用的电路形式是 。

第四章 非线性电路、时变参量电路和混频器1、非线性电路的特点是：具有 作用、不适用 原理、信号小和工作状态适当可近似按 分析。

2、对线性电路的基本要求是：在输出信号中( )。

3、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生 。

第五章 高频功率放大器1、减少高频功放晶体管Pc 的方法是：减少集电极电流的 和在集电极电流流通时 最小；2、丙类功放基极偏置电压V BB 应保证晶体管工作在 区。

3、谐振功率放大器工作于丙类，电流波形出现凹坑，为使其退出凹坑，可调整的参数有哪四个 、 、 、 ，它们的变化趋势为（增大或减小） 、 、 、 。

4、调试高频功放，可以利用VC 值达到 和ICO 值达到 来指示放大器的调谐状态。

最大、最小5、丙类功放的基极、集电极和发射极电流均为电流。

6、谐振功率放大器中，LC谐振回路既起到（）又起到（）作用。

第六章正弦波振荡器1、三点振荡器的类型有( )反馈型和( )反馈型；2、LC反馈型三端式振荡电路的相位平衡条件的判断原则是。

振荡器幅度稳定的条件是，相位稳定的条件是。

3、石英晶体谐振器，其品质因素Q值，石英晶体谐振器组成的滤波器性能，阻带衰减特性，工作频率稳定度，（）调谐。

三、判断题。

第一章1、现在的接收机一般都为直接放大式接收机。

（）2、高频电子线路主要讲解的是怎么传输电磁波。

（）第二章1、耦合回路的选择性好于单调谐回路谐振放大器，但是调节麻烦。

（）√2、选频网络的选择性的好坏跟品质因数有关。

（）√第三章1、高频小信号放大器的分析方法是折线分析法。

（）2、高频小信号放大器的增益与频率无关。

（）第四章1、三极管混频器的时变偏置Eb(t)和时变跨导gm(t)都是本振信号频率ωL的周期函数。

（）2、非线性电路有时也可以当做线性线路进行分析。

（）第五章1、高频功率放大器的分析方法是Y参数等效电路分析法。

（）2、高频功率放大器与高频小信号放大器的性能指标一样。

（）第六章1、在串联型石英晶体振荡电路中，石英谐振器可以等效为电感。

（）2、负阻振荡器的原理和正反馈振荡器的原理是一样的。

（）四、简答与作图题第一章绪论1、以下是AM发射机和超外差接收机的原理框图。

1）根据其工作原理分别填写整机框图中的各单元名称。

2）说明a,b…j,k等处是什么信号。

第二章高频小信号放大器1、如图所示高频小信号调谐放大器，问：(1) LC回路应调谐在什么频率上？(2)负载回路采用电感抽头接入的作用是什么？(3) 电容C1、C2的作用分别是什么？(4) 接入电阻R4的目的是什么？五、计算题1、对于收音机的中频放大器，其中心频率f 0=465kHz ， 通频带B W0.7=8kHz ，回路电容C=200pF ，试计算回路电感和有载品质因数Q L 值。

若电感线圈的Q 0=100，问在回路上应并联多大的电阻才能满足要求?2、给定并联谐振回路的MHz f 50=，pF C 50=，通频带KHz f 15027.0=∆，试求电感L ，品质因素0Q ；又若把 7.02f ∆加宽为KHz 300，应在回路两端再并联一个阻值为多大的电阻？3、下图是并联谐振回路。

已知：f0=10MHz ，Q=100，Rs=12k Ω，RL=1k Ω，C=40pF ，匝比n1=N13/N23=1.3，n2=N13/N45=4。

试求：⑴试画出等效电路；⑵计算谐振回路的有载谐振电阻RP 、有载品质因数QL 和通频带BW0.7。

5、电路如图，,参数如下：fo=30MHz ，C=20pF,L13的Qo=60,N 12=6,N 23=4,N 45=3。

R 1=10k Ω,Rg =2.5kΩ,R L=830Ω,Cg=9PF,C L=12pF。

求L13、Q L。

第三章1、单调谐放大电路如图所示，已知：前后管子参数相同，gie=1.1ms、Cie=25pF、goe=0.11ms、Coe=6pF、|yre|=0、|yfe|=80ms，N1~3=10匝，N2~3=2匝，回路电容C=12pF，放大器工作频率fo=20MHz。

图中C B1、C B2、C E为高频旁路电容。

求：1）画出该放大器的交流通路图。

（要求标出线圈抽头序号）2）忽略回路空载损耗，求满足阻抗匹配时的接入系数p1、p23）求回路线圈的电感量L=？4）单级谐振电压增益Auo5）单调谐放大器的通频带宽度B W0.7。

第五章1、某谐振功率放大器，当Vcc=24v，电压利用系数ξ=0.9，负载谐振阻抗R P=160Ω，管子饱和压降Vces=2.4v，输入激励电压振幅值V bm=6v，求：（1）集电极回路输出电压振幅值Vcm，集电极电流振幅值Icm1，输出功率P O。
