主动式红外夜视仪主动式红外夜视仪很像主动式雷达，依靠自身的人造红外光源发射近红外波段的光线去照射目标，同时接收目标反射的红外线，通过红外变像管转换为可见图象。
其组成包括：红外探照灯，是红外光源或加装红外滤光片的白炽灯；光学系统，有物镜和目镜，物镜置于变像管前面，对接收的红外线进行聚集并进入变像管，目镜置于变像管后面，对变像管荧光屏的图象进行放大，以便于观察；红外变像管，是设备的心脏部件，真空管内有光电阴极、电子透镜和荧光屏。
变像管输入窗口内表面的银氧铯材料，在1.2 m波长红外线照射下向外发射电子，影响光电阴极各部位发射电子的密度，从而形成与输入红外线图象对应的电子图象；电子透镜是圆筒形金属阴极，工作时为较高正电压，迫使光电阴极发射的电子加速聚集到荧光屏对应的点上，形成较强可见光的电子荧光图象；电源，为仪器提供所需电压和电流。
1.原理通过红外辐射源照（红外探照灯）照射被测物体后，经物体反射的红外辐射通过光学物镜聚焦成像于红外变像管的光电阴极上，经外光电效应产生的电子经电子光学系统加速打在荧光屏上形成图像，实现红外光转换为可见光，再通过目镜放大后直接观测。
2.优缺点优点：由于不同物体对红外光的反射不同，所以可以识别人眼难以识别的伪装，而且背景反差好，成像清晰及不受外界照明条件的影响。
缺点：采用主动红外光源，仪器体积较大且笨重，耗能大，易于暴露自己。
3.结构红外辐射源（红外探照灯）红外探照灯的结构：红外光源、红外滤波片、反射镜（一般为抛物面）•红外光源种类：热辐射源、气体放电光源、半导体光源、激光光源热辐射源包括卤钨灯，气体放电光源包括氙灯，半导体光源包括砷化镓发光管（led），激光光源包括钕玻璃或掺钕钇铝石榴石激光器（ld）•红外滤波片由于红外光源的发光光谱一般包含可见光部分，容易暴露自己，同时也为了匹配红外变像管光电阴极的光谱响应，所以采用红外滤波片对光源进行滤波。
滤波之后，波长主要在近红外波段，即0.8-1.2微米范围内。
红外线热成像夜视仪的原理
红外线热成像夜视仪的原理夜视仪就是我们传统意义上的红外微光夜视仪，这种夜视仪，通过增像管放大信号，将微光信息转化成为可见的信息，所以从原理上来说，这是需要光源的，在全黑情况，如果没有红外辅助光源，是无法看到目标的。
被动式夜视仪，就是热成像夜视仪，这是通过热成像的原理产生可见图像。
热成像夜视仪是不需要光源，只需要观测的物体的温度差就可以了。
须借助星光、月光，而是利用物体热辐射的差别成像。
屏幕亮度处表示温度高，暗处表示温度低。
性能好的红外热成像夜视仪，能反映出千分之一度的温差，因而能透过烟雾、雨雪和伪装，发现隐蔽在树林和草丛中的车辆、人员，甚至于埋在地下的物体。
很多人在选择夜视仪，在红外夜视仪和热成像夜视仪这两种夜视仪中一直无法取舍，自己到底应该选择哪种夜视仪，到底哪种夜视仪的效果好呢？相信大家看完下文后应该有所了解了。
夜视仪从分类来说,可以分为增像管夜视仪（传统的夜视仪）以及红外线热成像夜视仪这两类。
一．红外热成像夜视仪和红外微光夜视仪的成像原理。
从基本上来说，普通红外夜视仪叫主动式夜视仪，红外热成像夜视仪叫被动式夜视仪。
从字面上理解就知道，普通红外夜视仪这种主动式红外夜视仪，目标是需要有光的，所以传统叫法是微光夜视仪，其原理是，将目标微弱的光，通过其内部核心部件增像管，放大为人眼可以观测到的光。
所以这种主动式的夜视仪，在全黑的情况下，是看不见任何目标的，所以这种夜视仪都配备了红外发射器，在全黑情况下使用不可见的红外灯照射目标，让目标可见。
而被动式的热成像夜视仪，在原来上给前者完全不一样，他是利用红外探测器、光学成像物镜和光机扫描系统(目前先进的焦平面技术则省去了光机扫描系统)接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上，在光学系统和红外探测器之间，有一个光机扫描机构(焦平面热像仪无此机构)对被测物体的红外热像仪进行扫描，并聚焦在单元或分光探测器上，由探测器将红外辐射能转换电信号，经放大处理、转换为标准视频信号通过电视屏或监测器显示红外热像图。
红外夜视仪的工作原理
红外夜视仪的工作原理
红外夜视仪的工作原理是利用红外辐射的特性来实现夜间观测。
其工作原理如下：
1. 红外辐射感应：红外夜视仪通过红外光电转换器件（如光电二极管或光电倍增管）感应周围环境中发出的红外辐射。
在夜间或低光条件下，许多物体会发出红外辐射，这种辐射能在一定程度上穿透雾气、烟尘和极低能见度的情况。
2. 信号放大与处理：红外光电转换器件将感应到的微弱红外辐射转换成微弱电信号，并通过放大电路将其增强。
这些增强的信号被传送给图像处理部分。
3. 图像增强：图像处理部分对微弱电信号进行滤波、放大和修饰，以增强图像的对比度和清晰度。
这一过程包括对图像进行增益和调整亮度、对比度、饱和度等参数。
4. 图像显示：经过增强处理的信号被传送到显示装置（如液晶屏或眼镜），显示出来的图像能够提供更清晰、更可识别的目标信息。
红外辐射所显示的场景可能与人眼所见的有所不同，因为红外辐射是由物体的热量发出的，而不受可见光的限制。
总结起来，红外夜视仪利用红外辐射感应和转换、信号增强与处理，以及图像显示等技术，使我们可以在夜间或低光条件下看到并识别目标物体。
这种设备在军事、安全监控和夜间救援等领域具有重要应用。

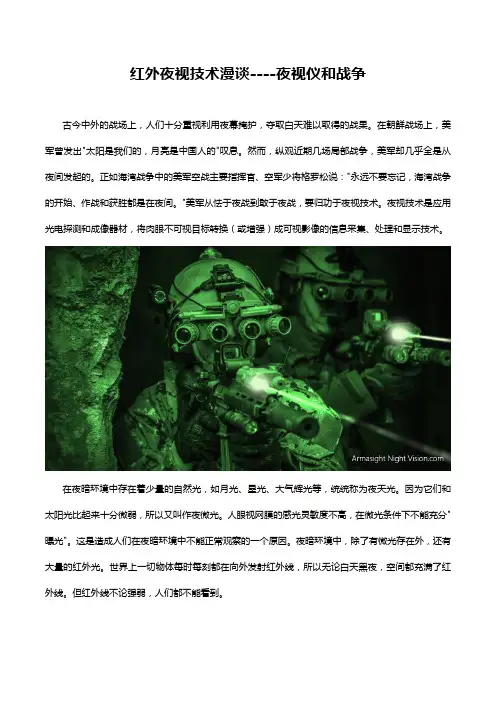

红外夜视技术漫谈-夜视仪和战争
红外夜视技术漫谈----夜视仪和战争古今中外的战场上，人们十分重视利用夜幕掩护，夺取白天难以取得的战果。
在朝鲜战场上，美军曾发出"太阳是我们的，月亮是中国人的"叹息。
然而，纵观近期几场局部战争，美军却几乎全是从夜间发起的。
正如海湾战争中的美军空战主要指挥官、空军少将格罗松说："永远不要忘记，海湾战争的开始、作战和获胜都是在夜间。
"美军从怯于夜战到敢于夜战，要归功于夜视技术。
夜视技术是应用光电探测和成像器材，将肉眼不可视目标转换（或增强）成可视影像的信息采集、处理和显示技术。
在夜暗环境中存在着少量的自然光，如月光、星光、大气辉光等，统统称为夜天光。
因为它们和太阳光比起来十分微弱，所以又叫作夜微光。
人眼视网膜的感光灵敏度不高，在微光条件下不能充分"曝光"。
这是造成人们在夜暗环境中不能正常观察的一个原因。
夜暗环境中，除了有微光存在外，还有大量的红外光。
世界上一切物体每时每刻都在向外发射红外线，所以无论白天黑夜，空间都充满了红外线。
但红外线不论强弱，人们都不能看到。
夜视器材就是利用微光和红外线这两个条件，把来自目标的人眼看不见的光（微光或红外光）信号转换成为电信号，然后再把电信号放大，并把电信号转换成人眼可见的光信号。
这种光-电-光的两次转换乃是一切夜视器材实现夜间观察的共同途径。
1934年，荷兰的霍尔斯特（G·Holst）等人制成第一只近贴式红外变像管，树立起了人类冲破夜暗的第一块里程碑。
随着夜视技术的不断进展，品种不断增多，目前主要有：一、主动式红外夜视仪主动式红外夜视仪目前发展较为成熟，造价低廉，而且由于自身携带红外光源，所以受环境照明条件的影响较小，观察效果比较好。
观察实用距离一般300米左右，主要用于近距离侦察与搜索、短射程武器的夜间瞄准和各种车辆的夜间驾驶。
缺点主要是容易暴露。
因为红外探照灯发射的红外光束虽不能被肉眼察觉，但能被对方用仪器探测到。

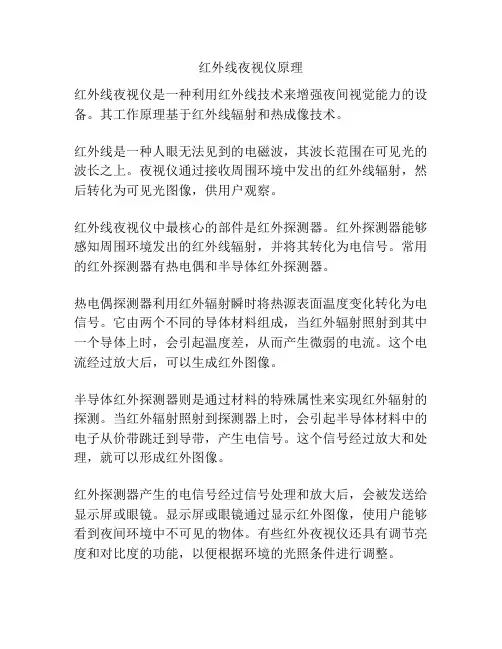

红外线夜视仪原理
红外线夜视仪原理
红外线夜视仪是一种利用红外线技术来增强夜间视觉能力的设备。
其工作原理基于红外线辐射和热成像技术。
红外线是一种人眼无法见到的电磁波，其波长范围在可见光的波长之上。
夜视仪通过接收周围环境中发出的红外线辐射，然后转化为可见光图像，供用户观察。
红外线夜视仪中最核心的部件是红外探测器。
红外探测器能够感知周围环境发出的红外线辐射，并将其转化为电信号。
常用的红外探测器有热电偶和半导体红外探测器。
热电偶探测器利用红外辐射瞬时将热源表面温度变化转化为电信号。
它由两个不同的导体材料组成，当红外辐射照射到其中一个导体上时，会引起温度差，从而产生微弱的电流。
这个电流经过放大后，可以生成红外图像。
半导体红外探测器则是通过材料的特殊属性来实现红外辐射的探测。
当红外辐射照射到探测器上时，会引起半导体材料中的电子从价带跳迁到导带，产生电信号。
这个信号经过放大和处理，就可以形成红外图像。
红外探测器产生的电信号经过信号处理和放大后，会被发送给显示屏或眼镜。
显示屏或眼镜通过显示红外图像，使用户能够看到夜间环境中不可见的物体。
有些红外夜视仪还具有调节亮度和对比度的功能，以便根据环境的光照条件进行调整。
总的来说，红外线夜视仪的工作原理是通过探测周围环境中的红外辐射，并将其转化为可见光图像，从而实现夜间视觉增强。
主动式夜视仪
主动式夜视仪文章简介利用光电转换技术的军用夜视仪器。
它分为主动式和被动式两种：前者用红外探照灯照射目标，接收反射的红外辐射形成图像；后者不发射红外线，依靠目标自身的红外辐射形成“热图像”，故又称为”热像仪”。
目前市面上销售的红外夜视仪，都是主动式的。
被动式红外夜视仪一般都不叫夜视仪，都改名为热成像仪。
所以本文以下的介绍都是介绍主动式红外夜视仪文章详细内容主动式夜视仪利用光电转换技术的军用夜视仪器。
它分为主动式和被动式两种：前者用红外探照灯照射目标，接收反射的红外辐射形成图像；后者不发射红外线，依靠目标自身的红外辐射形成“热图像”，故又称为”热像仪”。
目前市面上销售的红外夜视仪，都是主动式的。
被动式红外夜视仪一般都不叫夜视仪，都改名为热成像仪。
所以本文以下的介绍都是介绍主动式红外夜视仪1. 高清高品质望远镜–有一定夜视功能的夜视望远镜其实双筒望远镜，并没有夜视功能，有些高品质的望远镜，如博士能精英系列，博士能奖杯系列，还有蔡司和施华洛世奇的顶级镜子，即使在夜晚的暗光中观测，仍能保持清晰、通透，而且对眩光、鬼影控制得很好。
这是望远镜自身的品质，其实不是什么“夜视”功能。
当然，这种高品质的望远镜，在夜晚的暗光下，确实能够比肉眼看到更远的目标和更清晰的图像，从这个意义上来说，确实是有一定的也是功能。
高清高品质望远镜，这种夜视望远镜，的夜视功能有限，如果在比较暗的情况下，比如1/4月圆，没有路灯的情况下，是基本上没有用的。
这种夜视仪望远镜，更多的是在黄昏的情况下有用。
其优点是：因为是望远镜，所以白天能够很清晰的使用，观测距离非常元，黄昏晚上有一定的夜视能力。
缺点是：晚上夜视功能有限，在很暗的地方是无法使用的。
2.红外夜视仪—传统意义上的夜视望远镜红外夜视仪也叫微光夜视仪，这是真正的夜视望远镜，也叫主动式夜视仪望远镜。
其结构是有一个图像增像管，能够将非常弱的光线放大为可见的光线，如果在全黑的情况下，可以使用人眼不可见的红外灯，转化为可见的光线，从而看见目标。
红外夜视仪评测
红外夜视仪评测红外夜视仪，其实就是将微小的光源信号进行增强放大，让其可见。
所以红外夜视仪有一个非常关键的内部器件，就是图像增像管。
图像增像管的好坏直接决定夜视仪的效果。
夜视仪增像管，一般分为一代，一代+，二代，二代+，三代等。
理论上代数越高，其夜视效果会更好。
目前市面上销售的红外夜视仪，都是主动式的。
被动式红外夜视仪一般都不叫夜视仪，都改名为热成像仪。
所以本文以下的介绍都是介绍主动式红外夜视仪。
红外夜视仪其实又称微光夜视仪，现在市面上的夜视仪准确说都是红外微光夜视仪，具体的含义是，在微光情况下，也就是普通的夜晚室外，是不需要红外灯作为辅助光源的，就可以夜视。
在全黑的情况下，比如地下，是需要红外发射灯作为辅助光源，才能可见。
夜视仪的价格，一般直接受到增像管的代数影响。
一般二代及以上的夜视仪售价都在2万元以上。
所以目前在市面上销售的夜视仪主要以一代及一代+的夜视仪为主。
我是在辽宁的油田工作，最近特地出差到北京，选一款红外夜视仪。
下面就详细把这次购买的经过告诉网友，详细对大家选择红外夜视仪会非常有帮助。
出差前，在网上对红外夜视仪进行了了解，通过网上的资料介绍以及购买过的客户评论，知道了以下的基本概念：1. 红外夜视仪最重要的指标是微光观测距离，而不是全黑观测距离红外夜视仪的观测距离一般有微光观测距离和全黑观测距离，全黑观测是，必须使用红外灯作为辅助光源。
在网上给不少卖家聊过，基本了解夜视仪最为重要的指标是微光观测距离。
夜视仪其实就是一个把微光信号通过增像管放大，转化为更亮的型号，微光光侧距离提现了夜视仪增像管的好坏（这玩意是夜视仪成本最大的一部分）。
红外夜视仪其实应该叫微光夜视仪。
后来因为有客户需要在全黑情况下使用，夜视仪才逐渐配备了红外灯。
夜视仪在全黑情况下的观测距离，直接受红外灯的亮度和聚光影响，红外灯的距离限制了夜视仪在全黑情况下的距离。
但是红外灯是可见的，所以红外灯距离远了，是会被发现的。
这是为什么品牌夜视仪一般的红外灯距离都是50-70米左右，就是为了不被目标发现。
红外线夜视仪的工作原理
红外线夜视仪的工作原理
红外线夜视仪的工作原理是利用红外线传感器来探测可见光范围以外的红外辐射，然后将其转换成可见图像。
其主要工作原理如下：
1. 红外传感器：红外线夜视仪内部装有红外传感器，它能够感知并接收入射到仪器内部的红外辐射。
通常使用的是微光增强器和热成像仪两种不同类型的红外传感器。
2. 光学器件：红外线夜视仪内部还安装有适应不同环境的光学器件，它们可以实现聚焦、放大和改变光线传输的功能。
例如，使用透镜聚焦红外辐射，使用凸透镜进行光学放大。
3. 电子处理：红外线传感器所接收到的红外辐射信号会被转化为电信号，并经过电子处理进行放大和滤波。
然后，电子信号会经过调节和优化，以得到更好的红外图像质量。
4. 显示器：经过电子处理后的信号将被传送到红外线夜视仪的显示器上，并以可见形式显示出来。
通常使用的显示器类型有CRT、LCD或OLED。
总的来说，红外线夜视仪的工作原理是通过红外传感器接收和转换红外辐射信号，并经过光学器件和电子处理来放大和优化信号，最后以可见形式显示在显示器上，
使人能够在暗光环境下观察到红外图像。
红外夜视仪原理及基本知识介绍
红外夜视仪原理及基本知识介绍1. 夜视仪的原理及用途通俗讲：将来自目标的人眼看不见的光（微光或红外光）信号转换成为电信号，然后再把电信号放大，并把电信号转换成人眼可见的光信号。
专业讲：夜视产品通过目镜将光线聚焦在影象增强器上来采集和增强现有光线，在增强器内部，一个光电阴极会被光“激活”，并将光子能量转变成电子，这些电子经过一个位于增强器内部的静电区域被加速后，撞击在磷表面屏幕上（就好象一个绿色的电视屏幕），形成人眼可见的图象。
经过对电子的加速，增强了亮度和图象的清晰度用途：适用于军队，海关、边防、治安守卫的夜间巡逻，侦破取证。

银行、金库文物重要物资仓库的夜间监控。
海底资源的夜间探查，海上石油平台水下部分监控，远洋捕鱼，夜视仪器都重要的工具。
卫星遥感遥测，天文星系弱星的的夜间观察。
记录植物夜间的生长规律研究，以及夜行动物的生活习性研究。
现在，夜视仪器的使用范围已经越来越广泛。
2.为什么夜视仪的成像是绿色的而不是呈红色的红外光谱？绝对0 度以上的物体都要辐射能量。
温度越低，波长越长。
一般室温时，为红外线。
当温度为800度左右，辐射为可见光，就是为什么铁烧红了你能看到亮光。
红外线我们是看不见的，晚上了，没有可见光，但是仍在辐射红外线，人和周围的树木的温度不同，辐射的红外线波长也不同。
夜视仪的原理是将我们肉眼看不红外线转化成为可见光。
因为辐射的红外线很弱，所以转化成的可见光也很弱。
图像呈绿色是因为我们的眼睛对绿光感光性最敏感，而且容易疲劳，这些都是使我们对弱光看得更清楚些。
而且红光和绿光的区别就是波长不一样而已，很容易转变的。
夜间模糊的图象→光电阴极(把光子转化为电子)→微通道板(通过高压使电子数量增加)→荧光屏(电子撞击一个具有磷光质涂层的屏幕)所以夜视仪看到的景象大多是绿色的3．夜视仪图像增强管的介绍（没找到解说，根据自己的理解写了一段。
这个理科生比较容易懂，知道就行，不需要理解，中间涉及的知识属于物理专业，不是我们特别关注的领域）这些短管时，更多的电子被释放。
红外夜视仪工作原理
红外夜视仪工作原理
红外夜视仪是一种能够在暗夜环境下观察和记录可见光范围以外的红外辐射的设备。
它的工作原理基于红外光的特性，以下是红外夜视仪的工作原理：
1. 接收红外辐射：红外夜视仪通过接收周围环境中的红外辐射，包括来自天空、地面、建筑物以及生物等发出的红外辐射。
这些红外辐射的能量不会被肉眼所察觉，但红外夜视仪能够捕捉到它们。
2. 光电转换：红外夜视仪内部含有一个特殊的光电转换器件，通常采用增强型光电二极管（EPD）或光电倍增管（EMD）
来实现。
当红外光照射到这些器件上时，器件会将光能转化为电信号。
3. 信号放大：红外夜视仪中的电子器件对转换后的电信号进行放大。
这是为了增强信号的强度，使其能够被进一步处理和显示。
4. 图像重建：红外夜视仪还包括一个图像重建系统，用于将放大后的电信号转换为可视化的图像。
这个过程涉及信号的处理和解读，通常使用数字信号处理（DSP）技术来改善图像的清
晰度和对比度。
5. 显示画面：最后，通过红外夜视仪的显示器或者连接的视频设备，将重建后的图像显示出来。
这样用户就能够清晰地观察周围环境中的物体和活动，甚至在暗夜中也能够进行导航、监
控和识别。
总体来说，红外夜视仪的工作原理是通过接收和转换红外光辐射，将其转化为可视化的图像，然后通过显示器显示出来。
这样就扩展了人眼的感知能力，使用户能够在完全黑暗或极低光照条件下，实时观察和记录红外辐射的信息。
汽车夜视仪汽车夜视安全系统(车米)讲解
视频线连接
3
中控视频IN口
4
主机视频OUT口
5
对接
6
接口用胶布包 好，防止碰线
5、固定主机
注意，该接头插好后用胶布扎紧， 不然在移动装饰壳时易脱落。
主机接上8P主线接口和GPS模块接口，插上TF 卡
TF卡槽
GPS模块接口
外置接线口
1
2
3
4
1.将主机凸起卡扣对着底座中下面的卡槽按①安装示意图的 方向推动；
4
拆开A柱
7
GPS模块
5
6
线束顺着A柱绑好
撕开GPS背面背胶，平贴于空位处。 线束跟GPS模块的位置都要防止阻碍 A柱板合上。
8
9
10
用专用工具拆开车门密封条和侧装饰板，把主线从A柱顺下。
11
12
13
松开固定螺丝，卸下储物盒底护板，主线往中控台方向走，注意线束必须绑好，防止出现 线束宽松掉出来的情况。
12
项目类别 产品名称
类型
汽车前装
客车主动安全 系统
近红外夜视
油罐车主动安 全系统
红外夜视
通用版汽车主 动安全系统 微光夜视 NV-SC150
汽车后装
专车专用汽车 主动安全系统
微光夜视
红外汽车夜视 仪（黄金版） 红外夜视
NV-E400A
舰船夜视系统
舰船夜视系统
TDPR/QeD89/4
00(定制版)
2、连拆卸中控台
1
拆内饰条需用专用 2
工具，注意不要把
边沿压伤、变型
3
4
松开固定螺丝
螺丝要放在专用 工具箱内。
拉出中控时注意
不要扯断线
5
红外线夜视仪原理
红外线夜视仪原理
红外线夜视仪是一种能够在夜晚或低光条件下观察目标的设备，它利用红外线技术来实现夜视功能。
红外线夜视仪的原理主要包括红外辐射、红外传感器和图像增强技术三个方面。
首先，红外辐射是红外线夜视仪实现夜视功能的基础。
一般来说，所有物体都会发出一定强度的红外辐射，而这种辐射的强度与物体的温度成正比。
因此，即使在完全黑暗的环境中，红外线夜视仪也能够通过接收目标发出的红外辐射来实现夜视功能。
其次，红外传感器是红外线夜视仪的核心部件之一。
红外传感器能够接收目标发出的红外辐射，并将其转化为电信号。
这些电信号经过放大和处理后，可以被转化为可见光图像，从而实现对目标的观察和监测。
最后，图像增强技术是红外线夜视仪实现高清夜视效果的关键。
通过图像增强技术，红外线夜视仪可以增强被接收的红外辐射信号，使其转化为清晰、可辨认的图像。
这样，即使在极其低光条件下，红外线夜视仪也能够呈现出高质量的夜视效果，为用户提供良好的观察体验。
总的来说，红外线夜视仪通过接收目标发出的红外辐射，利用红外传感器将其转化为电信号，再经过图像增强技术处理，最终实现对目标的夜视观察。
这种原理使得红外线夜视仪成为了军事、安防、狩猎等领域不可或缺的设备，为用户提供了强大的夜视能力，极大地提高了夜间作战和监测的效率和准确性。
红外夜视仪原理
红外夜视仪概述红外夜视仪是利用光电转换技术的军用夜视仪器。
它分为主动式和被动式两种：前者用红外探照灯照射目标，接收反射的红外辐射形成图像；后者不发射红外线，依靠目标自身的红外辐射形成“热图像”，故又称为”热像仪”。
目前市面上销售的红外夜视仪，都是主动式的。
被动式红外夜视仪一般都不叫夜视仪，都改名为热成像仪。
红外夜视仪工作原理1、主动红外夜视仪成像原理简单通俗来讲：主动式红外夜视仪原理就是将来自目标的人眼看不见的光（微光或红外光）信号转换成为电信号，然后再把电信号放大，并把电信号转换成人眼可见的光信号。
专业讲：主动式红外夜视仪原理就是通过目镜将光线聚焦在影象增强器上来采集和增强现有光线，在增强器内部，一个光电阴极会被光“激活”，并将光子能量转变成电子，这些电子经过一个位于增强器内部的静电区域被加速后，撞击在磷表面屏幕上（就好象一个绿色的电视屏幕），形成人眼可见的图象;经过对电子的加速，增强了亮度和图象的清晰度，如下图所示。
微光夜视仪，为了在夜间看到物体，通过对微弱光线进行增量处理达到肉眼可见的仪器，为了达到更好的效果，现在的微光夜视仪基本上都带红外发射器，当光线太暗的时候可以辅助照明。
但是因为容易被发现，也就是国内爱好者常说的“红曝”，所以现在基本上都用于民用市场。
2、被动式红外夜视仪（热成像）工作原理原理：热成像红外仪是根据凡是高于一切绝对温度零度（-273℃）以上的物体都有辐射红外线的基本原理、利用目标和背景自身辐射红外线的差异来发现和识别目标的仪器。
特点：由于各种物体红外线辐射强度不同、从而使人、动物、车辆、飞机等清晰地被观察到，而且不受烟、雾及树木等障碍物的影响，白天和夜晚都能工作。
是目前人类掌握的最先进的夜视观测器材。
但由于成本昂贵，目前只能被应用于军事上，虽热成像的应用范围非常广泛、电力、地下管道、消防医疗、救灾、工业检测等方面都有巨大的市场，但目前仍难以普及。
红外夜视仪选购购买夜视仪，按照以下的排序进行选择：1. 增像管：是几代的。
红外夜视仪详解
以像增强器为核心器件的夜间外瞄准具，其工作时不用红外探照灯照明目标，而利用微弱光照下目标所反射光线通过像增强器在荧光屏上增强为人眼可感受的可见图像来观察和瞄准目标。
是利用光电转换技术的军用夜视仪器。
它分为主动式和被动式两种：前者用红外探照灯照射目标，接收反射的红外辐射形成图像；后者不发射红外线，依靠目标自身的红外辐射形成“热图像”，故又称为”热像仪”。
作用1夜视仪夜间可见光很微弱，但人眼看不见的红外线却很丰富。
红外夜视仪可以帮助人们在夜间进行观察、搜索、瞄准和驾驶车辆。
尽管人们很早就发现了红外线，但受到红外元器件的限制，红外遥感技术发展很缓慢。
直到1940年德国研制出和几种红外透射材料后，才使红外遥感仪器的诞生成为可能。
此后德国首先研制出主动式等几种红外探测仪器，在一次与英军坦克纵队的遭遇战中，装备了红外观瞄装置的德军豹式坦克在一举击毁两辆英军萤火虫坦克，值得一提的是，此战役中德军使用的是主动式红外夜视装置，因此作战时还有一部猫头鹰红外探照灯车在远方用红外线为豹式坦克照明。
作用2夜视仪几乎同时，美国也在研制红外夜视仪，虽然试验成功的时间比德国晚，但却抢先将其投入实战应用。
1945年夏，美军登陆进攻，隐藏在岩洞坑道里的日军利用复杂的地形，夜晚出来偷袭美军。
于是美军将一批刚刚制造出来的红外夜仪紧急运往，把安有红外夜视仪的枪炮架在岩洞附近，当日军趁黑夜刚爬出洞口，立即被一阵准确的枪炮击倒。
洞内的日军不明其因，继续往外冲，又糊里糊涂地送了命。
红外夜视仪初上战场，就为肃清冲绳岛上顽抗的日军发挥了重要作用。
主动式红外夜视仪具有清晰、制作简单等特点，但它的致命弱点是红外探照灯的会被敌人的红外探测装置发现。
60年代，美国首先研制出被动式的热像仪，它不发射红外光，不易被敌发现，并具有透过雾、雨等进行观察的能力。
1982年4月─6月，英国和阿根廷之间爆发。
4月13日半夜，英军攻击承军据守的最大据点斯坦利港。
3000名英军布设的，突然出现在阿军防线前。
红外线夜视仪的原理
红外线夜视仪的原理
红外线夜视仪是一种能够在黑暗环境下观察目标的设备，它利用红外线技术来实现夜视功能。
红外线夜视仪的原理主要涉及红外线发射和接收、图像增强和显示等方面，下面将逐一介绍其原理。
首先，红外线夜视仪利用红外线发射和接收技术。
红外线是一种波长较长的电磁波，它在光学上是不可见的，但可以被夜视仪的红外发射器发射出去。
这些红外线在照射到目标物体后，会被目标物体表面的反射、散射和吸收等现象影响，一部分红外线会被目标物体反射回来，这些反射的红外线就是红外夜视仪接收的信号。
其次，红外线夜视仪利用图像增强技术。
接收到的红外信号会经过图像增强处理，这是红外夜视仪的核心技术之一。
图像增强技术可以放大、增强和优化红外信号，使得人眼可以清晰地看到在黑暗环境下的目标物体。
这种技术可以大大提高夜视仪的观察效果，使得用户可以在极暗的环境下获取清晰的图像。
最后，红外线夜视仪利用显示技术。
经过图像增强处理后的红外信号会被显示在夜视仪的屏幕上，用户可以通过屏幕观察到目标物体的清晰图像。
夜视仪的显示屏通常采用液晶显示技术或者其他成像技术，可以将经过处理的红外信号以图像的形式呈现出来。
总的来说，红外线夜视仪的原理主要涉及红外线的发射和接收、图像增强和显示等方面。
通过这些技术的应用，红外线夜视仪可以在黑暗环境下实现观察目标的功能，为用户提供了极大的便利。
红外线夜视仪在军事、安防、夜间观测等领域有着广泛的应用，其原理的深入理解对于夜视技术的发展具有重要意义。
《汽车主动式红外夜视装置》标准
《汽车主动式红外夜视装置》标准一、范围本标准规定了汽车主动式红外夜视装置的术语和定义、红外传感器技术要求、显示技术要求、硬件设计要求、软件设计要求、性能测试方法、环境适应性要求、安全性要求、安装要求、操作说明书编写要求、试验方法、检验规则、包装、运输、贮存要求等方面的内容。
二、术语和定义本标准中使用的术语和定义如下：1. 主动式红外夜视装置：一种利用红外传感器捕捉目标并转化为可见光图像的汽车安全驾驶辅助装置。
2. 目标：指被红外传感器捕捉到的物体或现象。
3. 图像处理单元：指用于对红外传感器捕捉到的原始图像进行处理，转化为可见光图像的硬件和软件组合。
4. 显示单元：指用于将可见光图像呈现给驾驶员的设备，如车载显示器。
5. 环境适应性：指红外夜视装置在各种环境条件下的稳定性和可靠性。
6. 安全性：指红外夜视装置在安装、使用、维护过程中对驾驶员和其他车辆系统的安全性保障。
三、红外传感器技术要求1. 红外传感器应具有高灵敏度、高分辨率、宽光谱响应范围等特性。
2. 红外传感器应具备自动曝光控制功能，以适应不同光照条件。
3. 红外传感器应具备抗干扰能力，以减少对其他车辆系统的干扰。
四、显示技术要求1. 显示单元应具有高对比度、高亮度、宽视角等特性，以保证可见光图像的质量。
2. 显示单元应具备防眩晕功能，以减少对驾驶员的视觉干扰。
3. 显示单元应具备自适应亮度和对比度调节功能，以适应不同光照条件。
五、硬件设计要求1. 红外夜视装置的硬件应采用模块化设计，方便维修和更换。
2. 硬件电路应具备抗干扰措施，以减少对其他车辆系统的干扰。
3. 硬件电路应符合相关安全标准，以确保驾驶员和其他车辆系统的安全性。
六、软件设计要求1. 软件应采用实时操作系统，以保证图像处理的实时性。
2. 软件应具备图像增强算法，以改善原始图像的质量。
3. 软件应具备故障诊断功能，以检测并提示装置的故障状态。
4. 软件应符合相关安全标准，以确保驾驶员和其他车辆系统的安全性。
夜视仪原理和使用说明
夜视仪微光夜视仪原理：仪器利用夜间目标反射的低亮度的夜天光星月光大气辉光等自然光，将其增强放大到几十万倍，从而达到适于肉眼夜间进行侦察、观察、瞄准、车辆驾驶和其它战场作业。
特点：因微光夜视仪是利用夜天光进行工作，属被动方式工作，因此能较好的隐藏自己，微光夜视仪对从事特殊工作的部门，如军事、刑侦、辑毒、辑私、夜晚监控、保卫的应用等、它都是最合适的。
??微光夜视仪现已发展了三代、第一代为三级级联式微光夜视仪（由3个0代光电管串联组成）。
第二代为微通道板式微光夜视仪，第三代为|||-V族负电子亲和势光电阴极像增强器微光夜视仪。
在第二代向第三代过度时发展了一种超二代的光电管称二代加，其技术性能仅次于三代产品。
微光夜视仪如细分类那么就是0代、1代、2代、2代加、3代、共五个档次。
微光夜视仪发展到今天，技术上已比较成熟且成像质量好，造价低、因此在今后相当一段时期里，它们仍然是世界夜视装备一主要装备。
二代加和三代产品具有体积小，重量轻、图像清晰、功能全、实用等特点。
是军队、公安、武警、海关、石油行业、新闻采访、旅游、水产养殖、大自然爱好者、及其它行业夜晚工作不可缺少的装备。
??但是由于微光夜视仪核心部件微光像增强器属高科技产品，工艺特别复杂、成本高、价格相对较高。
但从性能价格比看，还是相当好的。
红外夜视仪原理：普通人的眼睛不能感觉到红外线，所以黑天的时候没有了反射光人就看不到东西，而任何温度高于绝对零度的物体都在向外辐射红外线，包括你的身体。
所以用能感受红外线的器件探测红外线,再把这种模拟信号经过去背景噪声,放大,滤波等图像处理方法,还原出被探测物体的轮廓.但色彩很难还原,所以红外夜视仪看到的图像很少是彩色的.就是红外夜视仪的基本原理夜视仪的工作原理：以像增强器为核心器件的夜间外瞄准具，其工作时不用红外探照灯照明目标，而利用微弱光照下目标所反射光线通过像增强器在荧光屏上增强为人眼可感受的可见图像来观察和瞄准目标红外夜视仪是利用光电转换技术的军用夜视仪器。
主动式红外夜视仪工作原理
主动式红外夜视仪工作原理
嘿，朋友！你知道主动式红外夜视仪是怎么工作的吗？那就听我来讲讲呗！
想象一下，在漆黑的夜晚，伸手不见五指，就好像你置身在一个大大的墨水瓶里。
但这时候，主动式红外夜视仪就像你的超级眼睛！它是怎么做到的呢？
主动式红外夜视仪啊，它就像是一个小机灵鬼！它会发出红外线，这红外线就像是一道道神奇的光线，向黑暗中射去。
比如说，在野外追踪动物的时候，你打开它，它发出的红外线就像你的秘密武器一样，帮你找到那些隐藏起来的动物。
“哎呀，那不是跟孙悟空的火眼金睛有点像嘛！”你可能会这么说。
然后呢，这些红外线照射到物体上，就会反射回来。
主动式红外夜视仪这个小机灵鬼就会把这些反射回来的红外线给抓住，然后转化成我们能看到的图像。
哇塞，是不是很厉害？就好像它把黑暗中的一切都变戏法一样地呈现在你眼前！
“嘿，这多神奇呀！”你看，有了它，你在夜晚也能像白天一样清楚地看到周围的一切。
比如说你去探险，晚上走在小路上，它就能让你看清脚下的路，不至于摔跤。
“哇，这可真是救星啊！”
我有一次和朋友们去露营，晚上在树林里走，多亏了带着主动式红外夜视仪，才让我们没有迷路。
我们都兴奋地说：“这玩意儿可太牛了！”
总之呢，主动式红外夜视仪就是这样一个超级厉害的东西，它让黑暗不再可怕，让我们在夜晚也能尽情地探索世界。
朋友，你是不是也对它超级感兴趣啦？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物电学院本科生课程设计课程名称：光学课程设计题目：主动式红外夜视仪专业班级：学生姓名：学生学号：日期：指导教师：物电学院教务部印制说明：1、报告中的第一、二、三项由学生在课程设计开始前填写，由指导教师指导并确认签字。
2、学生成绩由指导教师根据学生的设计情况给出各项分值及总评成绩，并填写成绩评定表。
3、所有学生必须参加课程设计的答辩环节，凡不参加答辩者，其成绩一律按不及格处理。
答辩小组成员应由2人及以上教师组成。
答辩后学生根据答辩情况填写答辩记录表。
4、报告正文字数一般应不少于3000字，也可由指导教师根据本门课程设计的情况另行规定。
5、平时表现成绩低于6分的学生，取消答辩资格，其该课程设计成绩按不及格处理。
6、课程设计完成后，由指导教师根据完成情况写出总结。
7、此表格式为徐州师范大学物理与电子工程学院提供的基本格式，指导教师可根据本门课程设计的特点及内容做适当的调整。
指导教师签字：年月日目录摘要 (Ⅱ)Abstract (Ⅱ)1.课题背景 (1)1.1红外夜视仪发展 (1)1.2红外夜视仪基本原理 (1)2.设计方案简述 (3)2.1设计方案 (3)2.2简单光路 (3)3.详细设计 (4)3.1所需材料及硬件焊接 (4)3.2需解决的主要技术问题 (5)4.设计结果及分析 (6)4.1设计结果 (6)4.2结果分析 (7)5.总结 (8)摘要夜视仪，简单的说就是以像增强器为核心器件的夜间外瞄准具，其工作时不用红外探照灯照明目标，而利用微弱光照下目标所反射光线通过像增强器在荧光屏上增强为人眼可感受的可见图像来观察和瞄准目标。
而红外夜视仪是利用光电转换技术的军用夜视仪器。
它分为主动式和被动式两种：前者用红外探照灯照射目标，接收反射的红外辐射形成图像；后者不发射红外线，依靠目标自身的红外辐射形成“热图像”，故又称为”热像仪”。
简易的主动式红外夜视仪，以红外发光管作为光源，通过在无光条件下照射目标并接收目标反射的红外光，经过显像系统的处理，让人能够清楚地观察到目标。
这种夜视仪自带光源，不受环境影响，制作简单，成像清晰，能够很好地得到应用。
关键词：红外夜视仪；原理；制作方法AbstractNight vision devices,a simple night of the core components of the image intensifiger sights,infrared searchlight lighting goals,and its work without the use of the goal under the faint light reflected light through the image intensifier on the screen to enhance the human eye canthe visible image of the feelings of observation and targeting.And infrared night vision device is a photoelectric conversion technology,military night vision devices.It is divided into two kinds of active and passive:the former infrared searchlights goal,receiving the reflected infrared radiation to form images;which does not emit infrared,fely on the infrared radiation of the target itself to the formation of ”hot images”,also called “thermal imaging instrument.”What we do is an active night vision,night vision image principle,analysis,and lisits the production methd of a simple infrared night vision. Keywords：Infrared night vision;Principle;Production methods1.课程背景1.1红外夜视仪发展历史及用途尽管人们很早就发现了红外线，但受到红外元器件的限制，红外遥感技术发展很缓慢。
直到1940年德国研制出硫化铅和几种红外透射材料后，才使红外遥感仪器的诞生成为可能。
此后德国首先研制出主动式红外夜视仪等几种红外探测仪器，但它们都未能在第二次世界大战中实际使用。
几乎同时，美国也在研制红外夜视仪，虽然实验成功的时间比德国晚，但却抢先将其投入实战应用。
1945年夏，美军登陆进攻冲绳岛，隐藏在岩洞坑道里的日军利用复杂的地形，夜晚出来偷袭美军。
于是美军将一批刚刚制造出来的红外夜视仪紧急运往冲绳，把安有红外夜视仪的枪炮架在岩洞附近，当日军趁黑夜刚爬出洞口，立即被一阵准确的枪炮击倒。
洞内的日军不明原因，继续往外冲，又糊里糊涂的送了命。
红外夜视仪初现战场，就为肃清冲绳岛上顽固的日军发挥了重要作用。
主动式红外夜视仪具有成像清晰、制作简单等特点，但它的致命弱点是红外探照灯的红外线会被敌人的红外探测装置发现。
60年代，美国首先研制出被动式的热像仪，它不发射红外光，不易被敌人发现，并具有透过雾、雨等进行观察的能力。
1982年4月到6月，英国和阿根廷之间爆发马尔维纳斯群岛战争。
4月13日半夜，英军攻击承军据守的最大据点斯坦利港。
3000名英军布设的雷区，突然出现在阿军防线钱。
英国的所有枪支、火炮都配置了红外夜视仪，能够在黑夜中清楚地发现阿军目标。
而阿军却缺少夜视仪，不能发现英军，只有被动挨打的份。
在英军火力准确的击下，阿军支持不住，英军趁机发起冲锋。
到黎明时，英军已占领了阿军防线上的几个主要制高点，阿军完全处于英军的火力控制下。
6月14日晚9时，14000名阿军不得不向英军投降。
英军领先红外夜视仪器材赢得了一场兵力悬殊的战斗。
1991年海湾战争中，在风沙和硝烟弥漫的战场上，由于美军装备了先进的红外夜视器材，能够先于伊拉克军的坦克而发现对方，并开炮射击。
而伊军只是从美军坦克开炮时的炮口火光上才得知大敌在前。
由此可以看出红外夜视仪器材在现代战争中的重要作用。
现在，进入二十一世纪，红外夜视仪已不再是只用于军事，它在执法、狩猎、野外观察、监视、安全、导航、隐藏目标观察、娱乐等方面也起到了越来越重要的作用。
1.2红外夜视仪基本原理想要理解夜视仪的原理，就必须对光的原理有所了解。
光波的能量大小与其波长有关：波长越短，能量越高。
在可见光中，紫光的能量最高，而红光的能量最低。
可见光光谱相邻的事红外线光谱。
红外线分为三类：近红外线（近IR）——近红外线与可见光相邻，其波长范围是0.7-1.3微米（一微米等于百万分之一米）。
中红外线（中IR）——中红外线的波长范围是1.3-3微米。
近红外线和中红外线应用到各种电子设备中，例如遥控器。
热红外线（热IR）——热红外线占据了红外线光谱中最大的一部分，其波长范围是3-30微米。
热红外线与其他两种红外线的主要区别是，热红外线是由物体发射出来的，而不是从物体上反射出来的。
物体之所以能够发射红外线，是因为其原子发生了某种变化。
十九世纪爱尔兰人史密斯发现了一种光电效应，这就使光和电转换成为可能。
而在科学技术高度发展的今天，将电信号进行变频、变相和放大，并不是一件难事。
只要把景物各部分明暗不同的亮度转变成大小不同的电信号（电流和电压）,然后通过扫描技术，将光图像转变为电图像，这个过程就叫摄像。
最后利用显像技术将电图像还原为光图像，以达到观察的目的。
主动式红外仪就是利用光电转换技术。
用红外线光源照射在物体上，然后通过红外变像管将不可视的电像转变为人眼可见的光学像，达到观察的目的。
2.设计方案简述2.1设计方案通过查找资料，了解到主动式夜视仪的基本原理：仪器向外发射红外光束，照射目标，并将目标反射的红外图像转化成为可见光图像，从而进行夜间观察，军事上主要用于夜间瞄准、驾驶车辆、侦察照相等。
所以我们可以用一种简单的方法制作出这种主动式红外夜视仪。
红外夜视仪是利用光电转换技术制作的，因此，我们的设计方案如下：红外夜视仪需要发出红外光，我们把红外发光二极管作为夜视仪的发光源，红外光照射目标，然后用摄像头这种装置接收目标反射回来的红外光，把光图像转换为电图像，然后再用显示屏将电图像转换为人眼可见的光图像，显示在显示屏上。
2.2简单原理图我们设计的主动式红外夜视仪制作简单，效果明显，原理图也是比较简单的。
图中，用红外光照射目标，然后目标反射的光进入物镜，再经红外变像管，到目镜，人眼即可观察，在实际制作中用摄像头和显示屏代替红外变像管，物镜和目镜，直接通过摄像头接收目标反射回来的红外光，并显像在屏幕上，这样便于观察和分析。
图2-1主动式红外夜视仪原理图3.详细设计3.1所需材料及硬件焊接红外发光二极管若干，摄像头一个，显示器一个，电位器一个。
红外发光二极管：红外二极管主要用来发射红外光。
常用的红外发光二极管（如SE303.PH303），，其外形和发光二极管LED相似，发出红外光。
光谱功率分布为中心波长830～950nm，半峰带宽约40nm 左右，它是窄带分布，为普通CCD 黑白摄像机可感受的范围，其最大的优点是可以完全无红暴管压降约1.4v。
工作电流一般小于20mA。
功率分为小功率（1mW-10mW）、中功率（20mW-50mW0和大功率（50mW-100mW以上）三大类，我们使用SE303.PH303型外发光二极管。
摄像头：又称CCD，它能够将光线变为电荷并可将电荷储存及转移，也可将储存的电荷取出使电压发生变化，是理想的摄像元件。
结构主件有：镜头(LENS)，图像传感器（CCD），数字信号处理芯片（DSP），电源。
其工作原理为：被摄像体反射光线，传播到镜头，经镜头聚焦到CCD芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。
再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。
由于摄像头制作较复杂，所以我们直接买了一个摄像头。
显示器：显示器主要由视频放大电路、场扫描电路、行扫描电路开关电源、模式识别和控制电路等组成。
它是一种将一定的电子文件通过特定的传输设备显示到频幕上再反射到人眼的显示工具。
