普通调幅波的调制电路课程设计
普通调幅信号的产生和调制解调方法
移动通信原理课程设计报告
（MATLAB/SIMULINK仿真实训）
项目名称：普通调幅信号的产生和调制解调方法姓名：
学号：11015435
班级：通信11301
指导教师：朱里奇
电信学院
一.概述
1 普通调幅信号的产生
将调制信号与直流相加，再与载波信号相乘，即可实现普通调幅。
相应的原理框图如图所示。
由于乘法器输出电平不太高，所以这种方法称为低电平调幅方法。
图低电平调幅原理图
利用丙类谐振功率放大器的调制特性也可以产生不同调幅信号。
由于功率大器(功放i的喻出电压很高，故这种方法称为高电平调幅方法
2 普通调幅信号的解调方法
⑴包络检波
利用普通调幅信号的包络反映调制信号波形变化这一特点，如能将包络提取出来，就可以恢复原来的调制信号。
这就是包络检波的原理。
包络检波的原理图如图所示。
⑵同步检波
同步检波必须采用一个与发射端载波同频同相(或固定相位差)的信号，这个信号称为同步信号。
同步检波可由乘法器和低通滤波器来实现，其原理如图所示。
二.实训内容
根据实训资料可画出实图，如下所示：
得到如下波形图：
三. 总结
这次仿真加深了我们对私simulink软件的了解，了解了调制解调的仿真过程，加深了对调制解调的认识。
这次仿真可以很好地锻炼我们的实际动手能力，可以很好的把理论知识结合实际，有利于我们的学习和发展。
通信原理课程设计---常规双边带幅度调制仿真与分析
课程设计课程设计名称：常规双边带调幅信号的仿真与分析专业班级：学生姓名：学号：指导教师：课程设计时间：1 需求分析调制是各种通信系统的重要基础，也广泛用于广播、电视、雷达、测量仪等电子设备。
调制是使消息载体的某些特性随消息变化的过程。
调制的作用是把消息置入消息载体，便于传输或处理。
由于从消息转换过来的调制信号具有频率较低的频谱分量，这种信号在许多信道中不宜传输。
因此，在通信系统的发送端通常需要有调制过程，信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。
调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，同时在接受端则需要有解调过程从而还原出调制信号。
接收机就可以分离出所需的频率信号，不致相互干扰。
在振幅调制中，根据所输出已调波信号频谱分量的不同，分为普通调幅（AM）、抑制载波的双边带调幅（DSB）、抑制载波的单边带调幅（SSB）等。
AM的载波振幅随调制信号大小线性变化。
DSB是在普通调幅的基础上抑制掉不携带有用信息的载波，保留携带有用信息的两个边带。
SSB是在双边带调幅的基础上，去掉一个边带，只传输一个边带的调制方式。
不同的调制技术对应的解调方法也不尽相同。
在分析信号的调制解调过程中系统的仿真和分析是简便而重要步骤和必要的保证。
本次通信原理综合课程设计便是利用MATLAB对常规双边带调幅信号的仿真与分析。
具体要求如下：1．掌握双边带常规调幅信号的原理和实现方法。
2．用MATLAB产生一个频率为1Hz、功率为1的余弦信源，设载波频率为10Hz，A＝2。
3．用MATLAB画出AM调制信号、该信号的功率谱密度、相干解调后的信号波形。
分析在AWGN信道下，仿真系统的性能。
2 概要设计2.1 幅度调制的一般模型幅度调制是用调制信号去控制高频正弦载波的幅度，使其按调制信号的规律变化的过程。
幅度调制器的一般模型如图2-1所示。
图2-1 幅度调制器的一般模型图中，为调制信号，为已调信号，为滤波器的冲激响应，则已调信号的时域和频域一般表达式分别为（2-1）（2-2）式中，为调制信号的频谱，为载波角频率。
调幅调制电路课程设计
课程设计（说明书）简易振幅调制器的设计班级 / 学号学生姓名指导教师简易振幅调制器的设计摘要：在当今时代，电子科技已经十分发达，而通信和广播等领域也随之高速发展。
有时为了提高通信质量和处理信号方便，需要在将语音、图象等有用信息经过调幅后再发送出去，这就无疑需要一种振幅调制电路来实现。
现介绍一种简易的振幅调制电路，该电路的载波由高频信号发生器产生，经放大后和调制信号经乘法器后，输出抑制载波的双边带调幅波，输出的双边带调辐波与放大后的载波再经过相加器后，即可产生普通调幅波，本电路的设计思路十分清晰，原理较为易懂，结构简单明了，使用起来方便、稳定且实用价值较高。
关键词：高频；载波；调幅；调制信号；功率放大器。
一、概述1、设计任务要求设计一个简易的振幅调制器，其载波由高频信号发生器产生，经高频功率放大器放大后，作为调幅波的载波，低频信号发生器产生的低频信号作为调制信号，载波及调制信号经乘法器后产生普通调幅波和抑制载波的调幅波。
2、技术指标① 振幅调制的载波部分采用高频信号发生器输出幅值为0.5V ，频率为6MHz 的正弦波。
② 设计高频功率放大器，输出信号的幅值U>1V ，集电极利用效率大于70%。
③ 振幅调制器的设计采用乘法器产生普通调幅波及抑制载波的双边带调幅波，其中普通调幅波的调幅度0.3<m a <1。
④ 低频信号可以利用已有的信号发生器产生，输出1~5KHz 的正弦波信号，幅值根据实际需要自行确定。
⑤ 根据要求选定高频三极管，以及各个谐振回路的元件参数。
3、课题所涉及的范围及理论意义本课题主要涉及模拟电子线路中的放大器工作原理、通信电子线路中高频功率放大器的工作原理，以及对振幅的普通调制和双边带调制原理。
除此之外，本课题还涉及到电子领域中一些比较基础的概念，例如：乘法器、加法器、选频网络等等。
本课题其理论意义十分广泛且重要，涉及方面广，而且对电路基础、模拟电子线路、通信电子线路中的一些基础知识要求较高，对以往学过的知识是一次全面的复习。

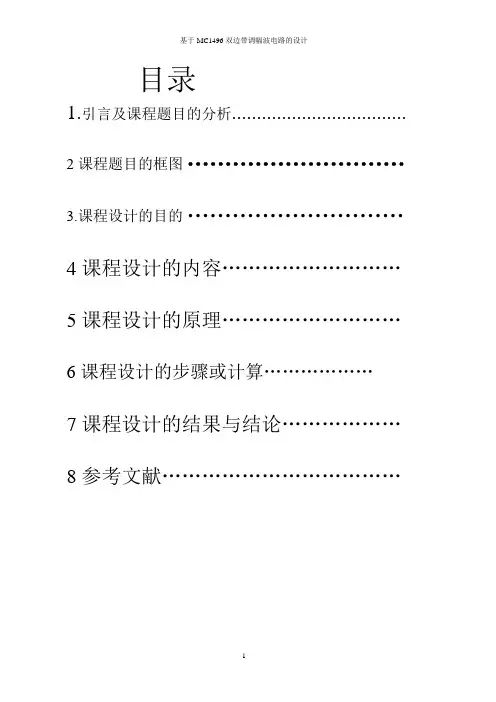

AM调幅波设计电路高频电路课程设计
目录1.引言及课程题目的分析................................... 2课程题目的框图·····························3.课程设计的目的·····························4课程设计的内容………………………5课程设计的原理………………………6课程设计的步骤或计算………………7课程设计的结果与结论………………8参考文献………………………………一、引言在高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程[1]。
目前在无线电通信、广播电视等方面得到广泛应用。
本文利用Multisim11 软件仿真平台，对MC1496 构成的调幅电路进行软件仿真和实际电路测试，并分析比较测试结果。
二、题目分析调幅调制和解调在理论上包括了信号处理，模拟电子，高频电子和通信原理等知识，涉及比较广泛。
在实际上包括了各种不同信息传输的最基本原理，是大多数设备发射与接收的基本部分，所以我们做的这个课题是有很大的意义的。
本设计报告总体分为两大问题：信号的解调和调制。
在调制部分省略了载波信号的放大、功放部分，要调制的信号也同样省略了放大部分，所以在调制中保留了调制器中的主要部分—乘法器，在解调部分也只是保留了检波器部分，即二极管检波器。
双边带调幅波的调制与解调高频电子线路课程设计报告
图（3）
将内部结构提取出来如图分析计算：
<1>
所以：
<2>
式中：
由图知： <3>
将（2）代入（3）式得
<4>
<5>
<4>—<5>得： <6>
同理得： <7>
式中 是双曲正切函数，如图
图（4）
当 时，即 时
<8>
图中 ， 为 , 的恒流管。为了便于分析，电路等效图如下
（2）分析与计算：（如图）
传递函数：
当 时：
令 且 带入得：
令上式分母的模等于零可得截止频率：
其中，R=10Ω，C=1µF
由公式 可以得到
=16KHZ
以此可算出其截止频率fp
.
因此，此低通滤波器可滤除高频分量，得到同步的检波输出。
（3）波形及频谱分析：
由上面的分析过程可得经过模拟乘法器解调之后的信号输出表达式：
图（13）
此电路图与调制过程中的电路完全相同，都为模拟乘法器。
(2)原理及数值分析与计算
原理简述：由调制器的分析计算得知电路图具有差分模拟乘法器的功能。检波便利用乘法器进行同步检波，与调制器的区别在于输入信号:此输入信号为已调波和本地振荡信号，经过乘法器作用进行初步检波。
数值分析和计算如同解调器。
（3）波形及频谱分析：
（八）原件清单
电阻
若干
三极管
若干
电容
9
二极管
2
运算放大器
1
信号发生器
3
频谱仪
6
示波器
6
