负荷统计及变压器容量的选型

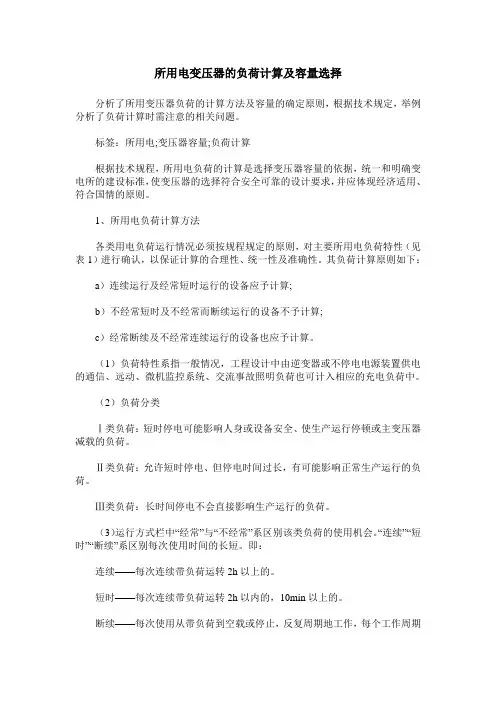

所用电变压器的负荷计算及容量选择

所用电变压器的负荷计算及容量选择分析了所用变压器负荷的计算方法及容量的确定原则，根据技术规定，举例分析了负荷计算时需注意的相关问题。

标签：所用电;变压器容量;负荷计算根据技术规程，所用电负荷的计算是选择变压器容量的依据，统一和明确变电所的建设标准，使变压器的选择符合安全可靠的设计要求，并应体现经济适用、符合国情的原则。

1、所用电负荷计算方法各类用电负荷运行情况必须按规程规定的原则，对主要所用电负荷特性（见表1）进行确认，以保证计算的合理性、统一性及准确性。

其负荷计算原则如下：a）连续运行及经常短时运行的设备应予计算;b）不经常短时及不经常而断续运行的设备不予计算;c）经常断续及不经常连续运行的设备也应予计算。

（1）负荷特性系指一般情况，工程设计中由逆变器或不停电电源装置供电的通信、远动、微机监控系统、交流事故照明负荷也可计入相应的充电负荷中。

（2）负荷分类Ⅰ类负荷：短时停电可能影响人身或设备安全、使生产运行停顿或主变压器减载的负荷。

Ⅱ类负荷：允许短时停电、但停电时间过长，有可能影响正常生产运行的负荷。

Ⅲ类负荷：长时间停电不会直接影响生产运行的负荷。

（3）运行方式栏中“经常”与“不经常”系区别该类负荷的使用机会。

“连续”“短时”“断续”系区别每次使用时间的长短。

即：连续——每次连续带负荷运转2h以上的。

短时——每次连续带负荷运转2h以内的，10min以上的。

断续——每次使用从带负荷到空载或停止，反复周期地工作，每个工作周期不超过10min的。

经常——系指与正常生产过程有关的，一般每天都要使用的负荷。

不经常——系指正常不用，只在检修、事故或者特定情况下使用的负荷。

2、所用变压器容量2.1主变压器变电所最大负荷按下式计算：式中：——同时率;变电所主变压器容量的选择要充分考虑利用变压器的正常和事故情况下的过负荷能力。

对于装设两台及以上主变压器的变电所，规定主变压器容量按照5～10年电力系统发展规划进行选择，并当停用一台主变压器时，需保证全部负荷的60%，同时应保证用户的一级负荷和大部分二级负荷，以免对设备、人身和生产造成重大损失。

变电站负荷计算及变压器选择探讨

变电站负荷计算及变压器选择探讨摘要：本文介绍煤矿供电企业如何通过变电站负荷计算来确定站用变压器容量及站用变压器型式、阻抗选择原则，并通过新建变电站用变容量设计计算进行分析。

对如何选择站用变压器进行有益的探索。

关键词：煤矿企业变电站站用变压器选择容量探讨煤矿供电企业承担着满足充足供电和安全供电的责任，这要求变电站建设和变压器增容等项工作要考虑变电站的供电负荷选择和变压器的容量。

在变电站建设、扩建和变压器增容时，压器的台数和容量的选择，目前尚无明确具体规定，在通常是按相关规程、制度并结合经验进行。

如果选择变压器的容量过大，就会增加变压器本身和相关设备购置和安装、运行维护的投入，造成资金浪费；如果选择变压器的容量过小，就不能满足供电的需求，变压器超铭牌额定使值运行，造成设备损坏，影响变电站对外安全可靠供电；如果选择变压器容量相当，不仅可节约建设的一次性投资，而且有利于变压器的安全经济运行，减少运行、维护的费用。

因此，在实际工作工作中，要提前计算变电站变压器的容量，根据实际情况，为变电站适当选择变压器的台数、容量和型式。

一、变电站变压器负荷计算要选择主变压器和站用变压器的容量，确定变压器各出线侧的最大持续工作电流。

首先必须要计算各侧的负荷，包括站用电负荷（动力负荷和照明负荷）、10kVφ负荷、35kV负荷和110kV侧负荷。

由公式式中——某电压等级的计算负荷——同时系数（35kV取0.9、10kV取0.85、35kV各负荷与10kV各负荷之间取0.9、站用负荷取0.85）а% ——该电压等级电网的线损率，一般取5%P、cos ——各用户的负荷和功率因数站用负荷计算如下：S站=0.85×(91.5/0.85)×(1+5%)=96.075KV A≈0.096MV A；10kV负荷计算如下：S10KV=0.85[(4+3+3.5+3.2+3.4+5.6+7.8)×0.85+3/9×4]×(1+5%)=38.675WV A；35kV负荷计算如下：S35KV=0.9×[(6+6+5+3)/0.9+(2.6+3.2)/0.85]×(1+5%)=27.448MV A110kV负荷计算如下：S110KV=0.9×(20/0.9+5.8/0.85+25.5/0.85+12/0.9) ×(1+5%)+ S站=68.398+0.096=68.494MV A。

工作面供电选型设计

综采工作面供电设计说明书机电副总：审核人：编制人：编制时间：一、工作面电气设备技术数据见下表：二、负荷统计综采工作面设备均采用1140V电压等级。

工作面设备负荷统计：∑P=2135KW三、初选开关、变电站、电缆1、高爆开关选择：（1）由∑P=2135KW，折合至10KV，额定电流I=∑P/3Ucosφ=2135*1000/1.732*10500*0.85=138A，根据额定电流I=138A，可选择200/5A高爆开关两台，故选用PJG49—630/10Y型高爆开关，编号为04#、10#。

（2）高爆开关动稳定校验东翼采区变电所PJG49-630/10Y矿用隔爆兼本质安全型永磁机构高压真空配电装置用的永磁断路器型号为ZNM—1016—630A，极限通过电流峰值为12.5KA。

按短路条件校验断路器的动稳定性，及其断路容量。

1）动稳定条件校验：因为并列运行时，通过断路器的短路电流最大。

因：极限通过电流峰值12.5KA＞7.2KA，动稳定符合要求。

2）断路容量的校验：断路器断流容量S1=1.732×12.5×10.5=227MVA系统次态短路容量S2=1.732×7.2×10.5=131MVA因：S1＞S2，断路容量符合要求。

故所选断路器完全符合要求。

2、变压器容量的选择：1140V设备∑P=2135KW，需用系数K r=0.4+0.6P s/∑P N=0.48，根据实际运行以及满足生产需要，取0.75，平均功率因素综采工作面取cos∮=0.75。

S=（∑P N*K r）/cos∮=（2135*0.48）/0.75=1366KVA根据视在功率选择KBSGZY—1250/10/1.14型移动变压器1台，KBSGZY—1000/10/1.14型移动变压器1台和KBSGZY—500/10/1.14型移动变压器1台。

1台KBSGZY—500/10/1.14型移动变压器供132皮带机、160转载机,、张紧绞车和抱闸负荷。

《变压器容量选择》课件

注意变压器的维护保养问题
总结词
在选择变压器时，应考虑其维护保养的便利性和成本，以确保变压器的长期稳定运行。
详细描述
维护保养是确保变压器长期稳定运行的关键因素之一。在选择变压器时，应考虑其维护保养的便利性和成本。应优先选择易于维护、保养成本低的产品，以降低后期运营成本。此外，应关注变压器的使用寿命，选择质量可靠、性能稳定的产品，以减少维修和更
电网条件
电网的电压波动、短路容量以及电网结构等因素也制约着变压器容量的选择。
设备投资与维护成本
在满足功能和性能要求的前提下，应考虑设备投资和运行维护成本，以实现经济效益最大
化。
02
变压器容量选择的方法
按照负荷大小选择
总结词
变压器容量的选择应根据实际负荷的大小进行考虑，以确保变压器的正常运行和延长使用寿命。
按照运行方式选择
总结词
变压器的运行方式对变压器容量的选择也有影响，应根据实际运行方式进行考虑。
详细描述
在选择变压器容量时，应考虑变压器的运行方式，如并联运行、串联运行等。根据实际运行方式选择合适的变压器容量，以确保变压器的正常运行和延长使用寿命。
按照变压器效率选择
总结词
变压器效率是衡量变压器性能的重要指标，在选择变压器容量时，应考虑变压器的效率。
住宅小区变压器容量选择
总结词
住宅小区变压器容量选择需要考虑小区的建筑面积、居民用电需求和供电可靠性等因素，以确保变压器能够满足居民生活需求。
详细描述
在选择住宅小区变压器容量时，需要考虑小区的建筑面积和居民用电需求，如照明、家电和空调等所需的电量。同时，还需考虑供电可靠性的要求，如是否有备用电源或分布式电源等。根据这些因素，选择合适的变压器容量，以确保居民的正常生活和供电可靠性。

各用电单位变压器台数及容量的选择

各用电单位变压器台数及容量的选择1.变电所1变压器台数及容量的选择(1) 由负荷统计表可知变电所1的总计算负荷P ∑=1029.6kw, Q ∑= 1204.632kvar(2) 变电所1的无功补偿（根据要求功率因数提高到0.9以上）无功补偿容量试取C Q =800kvar补偿以后：Q ∑0.93 =1204.632-800=404.632kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.93>0.9此时=∑S 22)(C Q Q -∑+∑P=1106.25KV A(3)变电所1的变压器选择由于用电单位及车间均属于二级负荷且变电所1的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

故每台变压器分担总负荷容量的70%。

1NT S=0.7*=∑S 0.7*1106.25=774.375KV A所以根据容量的要求，选定变电所1变压器型号为SL7-1000/10，各参数如下：空载损耗=∆P 0 1.8KW 负载损耗=∆P k 11.6KW 阻抗电压=%K U 4.5 空载电流=%0I 1.1(4) 计算每台变压器功率损耗（n=1）S=121S =553.125KV A=∆P T 0.015*S=0.015*553.125=8.29KW T Q ∆= 0.06*S=0.06*553.125=33.188kvar2.变电所2变压器台数及容量的选择(1)由负荷统计表可知变电所1的总计算负荷P ∑=897.813kw, Q ∑= 968.04kvar(2) 变电所2的无功补偿（根据要求功率因数提高到0.9以上）无功补偿容量试取C Q =800kvar补偿以后：Q ∑= 968.04-800=168.04kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.98>0.9此时=∑S 22)(C Q Q -∑+∑P=907.9KV A(3)变电所2的变压器选择由于用电单位及车间均属于二级负荷且变电所2的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

建筑行业配电变压器容量如何计算选择

建筑行业配电变压器容量如何计算选择在高层建筑电气设计中，如何合理确定配电变压器的容量，是十分重要的。

对于用户来说，既希望变压器的容量不要选得过大，以免增加初投资；又希望变压器的运行效率高，电能损耗小，以节约运行费用。

这是一对矛盾的两个对立面。

本文通过对变压器相对年有功电能损耗率随相对节能负荷率变化的函数关系从中找出主要矛盾及矛盾的主要方面，从而得出一种电能损耗既不高且又节省初投资的配电变压器容量的计算方法。

一、按变压器的效率较高时的负荷率βM来计算容量当建筑物的计算负荷确定后，配电变压器的总装机容量为：S＝式中Pjs——建筑物的有功计算负荷KW；cosφ2——补偿后的平均功率因数，不小于0.9；βb——变压器的负荷率。

因此，变压器容量的较终确定就在于选定变压器的负荷率βb。

我们知道，当变压器的负荷率为：βb＝βM＝Po/PKH (2) 时效率较高式中Po——变压器的空载损耗；PKH——变压器的短路损耗。

然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器较佳负荷率。

表国产SGL型电力变压器较佳负荷率容量(千伏安) 500 630 800 1000 1250 1600空载损耗(瓦) 1850 2100 2400 2800 3350 3950负载损耗(瓦) 4850 5650 7500 9200 11000 13300损失比较佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5由表可见，如果以βm来计算变压器容量，必将造成容量过大，使用户初投资大量增加，另外Pjs是30分钟平均较大负荷P30的统计值，而民用建筑的用电一般在深夜至次日清晨是处于轻载的，且一天运行过程中负荷也时有变化，大部分时间实际负荷均小于计算负荷Pjs，如果按βm计算变压器容量则不可能使变压器运行在较高效率βm上，这样不仅不能节约电能且运行在低β值上，则消耗更多的电能，因此按变压器的较佳负荷率βm来计算变压器的容量是不合理的。

配电变压器容量选择

农村配电变压器容量的合理选择张金星徐成宇山东省青州供电局 (262500)接要本文提出了运用技术经济比较的方法选择配电变压器容量的主张。

针对农村用电的性质和特点，计算了配电变压器的负荷及其在不同情况下的年运行费，揭示了配电变压器的主要技术经济状况，通过对配电变压器容量的选择，证明了上述方法与主张是切合实际的，是合理的。

关键词农村用电配电变压器容量合理选择计算负荷年运行费分析计算配电变压器在农村电力网中分布广、数量多，占有举足较重的地位。

配电变压器容量(视在功率)的选择是农电工程中的一个重要环节，选择的合理与否，不但影响供用电的可靠性，而且还决定着初投资的大小和运行的经济性。

因此，配电变压器容量的选择问题应当认真探讨。

目前关于配电变压器容量选择的方法较多，其中有分析负荷系数法、比较电能损耗法等。

这些方法各有特点，多数是反映问题的一个侧面。

实践证明，单纯的技术观点和经济观点是片面的。

配电变压器容量的选择应当把有关变压器的技术理论与农村用电的实际紧密地结合起来，从技术、经济和运行等方面进行研究，力求使配电变压器达到带负荷能力强、电能损耗低、效率高和投资最省的目标。

1 农村用电负荷的分析与计算在选择配电变压器时，使其具有足够的带负荷能力，满足各种用电负荷的需要是对它的基本要求。

因此，只有对农村用电负荷进行分析和计算，得到针对变压器的计算负荷来，为其容量的确定提供技术依据，才能在各容量等级的配电变压器中进行技术性选择。

1.1 农村用电负荷的分析农村用电的特点归纳起来主要表现在以下四个方面：(1)多样性：负荷种类有照明排灌、动力及乡镇村办企业的综合负荷。

照明在时间上比较集中，动力多为中小型电动机，负载率低，自然功率因数(cosφ)低。

(2)分散性：负荷分布广、线路长、容量小、数量多及供电距离长短不一。

(3)波动性：农电负荷昼夜变化较大。

如照明多在晚上，动力多在白天，排灌连续用电，综合负荷有开有停，峰谷差别较大。

变压器负荷计算及选型

变压器负荷计算及选型
一、变压器负荷计算
1、基于标准的变压器负荷计算
根据变压器功率、电压、频率等参数，给变压器的额定容量为15KVA，负荷电流是：
变压器容量的确定根据其输入输出电压、输入输出电流、保护等等，
变压器的负荷电流一般不超过额定容量的80％，所以最大负荷电流计算
结果是：
62.56A×80％=50.04A
2、基于实际用电情况的变压器负荷计算
实际用电情况的变压器负荷计算，应根据实际来确定具体的负荷电流，如20KVA变压器，负荷电流是：
负荷电流=20KVA÷（380V×1.732）=50.35A
负荷电流不宜超过额定负荷的80％，应将最大负荷电流控制在
50.35A的80％以下
最大负荷=50.35A×80％=40.28A
二、变压器的选型
变压器的选型，是根据所计算出来的最大负荷电流，合理确定变压器
容量的大小，一般可根据变压器功率、电压、频率等参数，变压器的容量
确定为负荷电流的1.25倍。

比如本案例中，要求最大负荷电流为40.28A，那么算出变压器容量可为：
变压器容量=40.28A×1.25=50.35KVA（最佳变压器容量60KVA）
变压器选型完成。

变电站站用变压器选择及容量计算

变电站站用变压器选择及容量计算摘要介绍如何选择站用变压器及如何通过负荷计算来确定变电站里站用变压器容量及站用变压器型式、阻抗选择原则，并通过对东方龙北220kV变电站新建工程站用变容量设计计算进行实例分析。

关键词变电站；站用变压器；选择；容量；计算近几年来，随着“家电下乡”、“以旧换新”等一系列激励性政策的实施，空调、电饭煲、电磁炉、电压力锅、电热水器、电水壶、潜水泵等家电产品几乎是每个家庭的必需品。

当然，变电站值班人员的也离不开这些家电，这样就造成所用负荷的增大，对负荷统计及计算是站用变压器容量选择必须条件。

1站用变压器的负荷计算原则及分类1.1负荷计算原则1）连续运行及经常短时运行的设备应予计算；2）不经常短时及时不经常断续运行的设备不予计算。

负荷计算一般均采用换算系数法。

将负荷的额定功率千瓦时换算为站用变压器的计算负荷千伏安，电动机负荷的换算系数一般采用0.85，电热负荷及照明负荷的换算系数取1。

1.2负荷的分类类负荷：短时停电可能影响人身或设备安全，使生产运行停顿或主变压器减载的负荷。

类负荷：允许短时停电，但停电时间过长，有可能影响正常生产运行的负荷。

类负荷：长期停电不会直接影响生产运行的负荷。

1.3主要负荷特性类负荷：经常、连续性负荷：变压器强油风（水）冷确装置、载波、微波通信电源、远动装置、微机监控系统、微机保护、检测装置电源、不经常、短时性负荷：消防水泵、变压器水喷雾。

类负荷：经常、断续性负荷：变压器有载调压装置、有载调压装置的带电滤油装置、断路器、隔离开关操作电源、断路器、隔离开关、端子箱加热、经常、短时性负荷：深井水泵或给水泵、生活水泵、不经常、连续性负荷：事故通风类负荷：经常、连续性负荷：通风机、空调机、电热锅炉、所区生活用电、不经常、连续性负荷：配电装置检修电源。

注：连续——每次连续带负荷运转2h以上的。

短时——每次连续带负荷运转2h以内，10min以上的。

断续——每次使用从带负荷到空载或停止，反复周期地工作，每个工周期不超过10min的。

负荷计算与变压器选择和容量分析

负荷计算与变压器选择和容量分析变压器容量的选择是一项重要的技术经济活动，既要考虑变压器的经济运行，更要考虑安全可靠、满足生产使用环境对配电变压器性能指标的要求。

在实际的选用过程中，由于负荷计算不准确使得变压器容量过大导致变压器欠载运行、损耗增大或者变压器容量小于用电容量使得变压器处于过载运行导致变压器发热、使用寿命减少甚至损坏的情况还较多的存在，这种选择影响了供配电系统的经济性和安全性，不利于整个系统的持久发展。

1 变压器选择变电所内变压器容量和台数的选择与电网运行方式、供电安全可靠性和经济性都有著重要关系，跟用电负荷的性质和供电可靠性的要求、上一级供电中心所能提供的最大容量、配电装置的技术经济指标以及整个项目的技术经济比较等都有很大的关系，根据相关的规范要求，一般从以下方面进行选择：（1）变压器的额定容量应能满足全部用电设备总计算负荷的需要，避免变压器长期处于过载状态运行，同时考虑适当的备用，以免负荷计算不准确或用电设备突然增加导致变压器容量不够，防止不必要的增容。

同时还应考虑电动机起动瞬间有可能对变压器造成的冲击的相关情况。

（2）对于向重要用户供电的变电所，应考虑当一台变压器出现故障时不中断供电。

GB 50053-2013 《20KV及以下变电所设计规范》规定，对于装有两台及以上变压器的变电所，当其中任一台变压器断开时，其余变压器的容量应能满足全部一级负荷及二级负荷的用电。

（3）变压器单位容量造价会随着变压器容量的增大而不断降低，这对于向拥有集中负荷的大用户供电是相当有利的，但变压器容量的增大也会对下级配电装置有着更高的要求，且供电方式不够灵活，一般情况下，采取适当多一点、较小容量的变压器供电方式最为灵活可靠。

GB 50053-2013 《20KV及以下变电所设计规范》规定，变电所中低压为0.4kV的单台变压器容量不宜大于1250kVA。

当用电设备容量较大、负荷集中且运行合理时，可选用较大容量的变压器。

变压器容量计算方法,如何选择变压器容量

变压器容量计算方法,如何选择变压器容量一、按变压器的效率最高时的负荷率βM来计算变压器容量当建筑物的计算负荷确定后，配电变压器的总装机容量为：S=Pjs/βb×cosφ2(KVA) (1)式中Pjs——建筑物的有功计算负荷KW;cosφ2——补偿后的平均功率因数，不小于0.9;βb——变压器的负荷率。

因此，变压器容量的最终确定就在于选定变压器的负荷率βb。

我们知道，当变压器的负荷率为：βb=βM=Po/PKH (2) 时效率最高式中Po——变压器的空载损耗;PKH——变压器的短路损耗。

然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。

表国产SGL型电力变压器最佳负荷率βm容量(千伏安) 500 630 800 1000 1250 1600空载损耗(瓦) 1850 2100 2400 2800 3350 3950负载损耗(瓦) 4850 5650 7500 9200 11000 13300损失比α2：2.62 2.69 3.13 3.20 3.28 3.37最佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5技术文章选择变压器容量的简便方法:我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。

这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。

如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。

因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。

高频变压器变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。

配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。

如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。

配电变压器容量怎么选择

配电变压器容量怎么选择目前在配电变压器运行中，有因容量过大而欠载运行的，也有因过载或过电流运行而导致设备过热，甚至烧毁的情况。

这种装置容量选择失当的，影响了电力系统供电的可靠性和经济性。

变压器的容量是在负荷统计的基础上选定的。

由于负荷预计不容易做准，—般按预计的最大负荷选择。

这样选的结果，往往容量设置偏大，给电力系统的运行带来不利影响。

若按经济运行选择，就是利用变压器的铜损与铁损相等的条件，导出变压器的最大经济负载率及变压器额定容量与最大负荷比。

由于实际运行负荷不一定就是负荷统计出的最大负荷，且负荷是随机的，运行效率是变动的，其经济运行效益很难实现。

当前在配电系统中正在利用新型低损耗变压器替换高能耗变压器，单铁损一项就降低大约40％。

由于配电变压器数量大，负荷变动也大，其经济效益是十分显著的。

因此，我们认为如何充分利用变压器的设置容量，而又不损害变压器的正常使用寿命，应该成为选择配变压器容量的主要依据。

我们推荐的办法是：根据负薄预计出的最大负荷Smax及典型日负荷曲线，按照国际电工委员会(IEC)标准(1972年)一油浸变压战负载导则，选择配电变压器容量。

该标准已被我国采用。

该方法的优点是考虑了变压器正常过负荷能力，在不缩短变压器寿命印前提下，充分利用变压器设置容量。

这从减小投资，改善配电网的运行条件，其经济效益也显著的。

根据该方法编制的计算机程序，已计算六种典型日负荷曲线相应的配电变压器容量选择表，荷负曲线的负荷参考类型为I：浇地、麦场用；H：村付业；照明、场院用；皿：付业；照明、浇地、场院用；IV：地、县工业用；V：带有工业负荷的村综合负荷；VI：城镇工业综合负荷．附表的使风方法如下①确定负荷类型，选定典型日负荷曲线。

②确定等值空气温度θδ；IEC标准中的环境温度不是环境的平均温度，而是等值空气温度，其含意是：在的时间间隔内，在负载下，如维持θδ不变，则绝缘的劣化等于空气温度自然变化时的绝缘劣化；这里为了方便，建议：江南地区取22℃、24℃江北地区取20℃，西北、东北地区取16℃、18℃根据预计出的最大负荷值(千伏安)，查表确定所选变压器的额定质量Sn。

12105供电系统负荷验算

宝雨山煤业公司宝雨山煤矿12105下顺槽掘进工作面供电设计设计：审核：签批：时间：掘进工作面供电系统负荷验算一、设计方案：12105掘进位于12大巷变电所上方，下顺槽设计长度560米，距12大巷变电所430米，工作面动力供电由12大巷所KBSG-315/6变压器供电，经400A馈电开关控制该工作面的所有负荷。

局部通风机采用双“三专”供电，一回路由12大巷变电所KBSG-200/6变压器供电，经200A馈电开关控制局部通风机，一回路由12大巷变电所KBSG-315/6变压器供电，经200A馈电开关控制局部通风机负荷分配情况：根据工作面设计需安装：胶带输送机1部（一部650型皮带40KW， JD11.4型绞车2部22.8KW、SGB—420/30溜子3部90KW.局部通风机2台60KW（一备一用）。

二、负荷统计：1、变压器选型：初选KBSG-3150/6S T=Kd∑P N/cosφ=0.65×331.4/0.8=269.3KVA所选变压器额定容量315KVA,故满足要求。

2、动力电缆根据安全规程规定，均选橡套四芯铜芯阻燃电缆。

（1）长度确定:路径长度Lca=210+110+120+400+80+80+80=1080m(3) 选择干线电缆：初选70mm2矿用橡套电缆:2、效验：A:按长时间工作电流效验I Ca=Kde∑P N/3U N cosφwn=0.65×206.4×103/3×660×0.8=146.7AKde取0.65：cosφwn取0.850mm2矿用橡套电缆长时间允许工作电流为146.7A＜215A.故所选电缆满足长时间允许工作电流要求。

B：动稳定性效验按正常工作时电压允许损失效验导线截面：干线段集运巷皮带机头处电缆的电压损失为：△Ums=Kde∑P N Lms×103/UΥscAms=0.65×206.4×210×103/690×42.5×70=13.7VKde取0.65：Υsc取42.5; Ams=70mm2支线段下顺槽皮带电机处电缆的电压损失为△Ums=Kde∑P N Lms×103/UΥscAms=0.65×141.4×230×103/690×42.5×70=10.3VKde取0.65：Υsc取42.5; Ams=70mm2支线段下顺槽一部溜子处电缆的电压损失为△Ums=Kde∑P N Lms×103/UΥscAms=0.65×101.4×400×103/690×42.5×70=12.8VKde取0.65：Υsc取42.5; Ams=70mm2△Ums=Kde∑P N Lms×103/UΥscAms=0.65×101.4×80×103/690×42.5×50=3.6VKde取0.65：Υsc取42.5; Ams=50mm2支线段切巷一部溜子处电缆的电压损失为：：△Ums=Kde∑P N Lms×103/UΥscAms=0.65×71.4×80×103/690×42.5×35=3.6VKde取0.65：Υsc取42.5; Ams=35mm2支线段切巷二部溜子处电缆的电压损失为：△Ums=Kde∑P N Lms×103/UΥscAms=0.65×30×80×103/690×42.5×25=2.2V△Ums=Kde∑P N Lms×103/UΥscAms=0.65×30×10×103/690×42.5×16=0.45VKde取0.65：Υsc取42.5; Ams=16mm213.7+10.3+12.8+3.6+3.6+2.2+0.45=44.15V故所选电缆满足电压允许的要求热稳定性效验按长时工作电流效验：I Ca=Kde∑P N/3U N cosφwn=0.65×206.4×103/3×660×0.8=146.7AKde取0.65：cosφwn取0.850mm2电缆的长时工作电流为215A＞146.7A，满足要求。

各用电单位变压器台数及容量的选择

各用电单位变压器台数及容量的选择1.变电所1变压器台数及容量的选择(1) 由负荷统计表可知变电所1的总计算负荷P ∑=1029.6kw, Q ∑= 1204.632kvar(2) 变电所1的无功补偿（根据要求功率因数提高到0.9以上）无功补偿容量试取C Q =800kvar补偿以后：Q ∑0.93 =1204.632-800=404.632kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.93>0.9此时=∑S 22)(C Q Q -∑+∑P=1106.25KV A(3)变电所1的变压器选择由于用电单位及车间均属于二级负荷且变电所1的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

故每台变压器分担总负荷容量的70%。

1NT S=0.7*=∑S 0.7*1106.25=774.375KV A所以根据容量的要求，选定变电所1变压器型号为SL7-1000/10，各参数如下：空载损耗=∆P 0 1.8KW 负载损耗=∆P k 11.6KW 阻抗电压=%K U 4.5 空载电流=%0I 1.1(4) 计算每台变压器功率损耗（n=1）S=121S =553.125KV A=∆P T 0.015*S=0.015*553.125=8.29KW T Q ∆= 0.06*S=0.06*553.125=33.188kvar2.变电所2变压器台数及容量的选择(1)由负荷统计表可知变电所1的总计算负荷P ∑=897.813kw, Q ∑= 968.04kvar(2) 变电所2的无功补偿（根据要求功率因数提高到0.9以上）无功补偿容量试取C Q =800kvar补偿以后：Q ∑= 968.04-800=168.04kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.98>0.9此时=∑S 22)(C Q Q -∑+∑P=907.9KV A(3)变电所2的变压器选择由于用电单位及车间均属于二级负荷且变电所2的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

变压器负荷计算及选型

变压器选择的方案一、低压负荷的统计负荷统计应从线路末端开始逐级向电源侧统计，由于本矿井没有高压负荷,只对矿井低压负荷进行统计。

用电设备组的计算负荷，用需用系数法统计负荷。

以主井提升机为例进行统计计算,提升机的性能参数如下：型号：2JTP —1。

6×0。

9、额定功率：45 kW 、额定电压:0.38kV 转速：960r/min 最大提升速度:3.4m/s用电设备的计算负荷由下式计算：P ca =k de ΣPQ ca = P ca ·tan φS ca =— P ca / cos φ= ca ca Q P 22+式中：P ca ——该组用电设备的有功功率计算值，kW ；Q ca ——该组用电设备的无功功率计算值,kvar;S ca ——该组用电设备的视在功率计算值，kVA ；ΣP —-该组用电设备额定容量之和，kW ；k de 、cos φ--该组用电设备的需用系数和加权平均功率因数(可由相关《工矿企业供电》表中查得）；tan φ——与cos φ对应的正切值。

查表可知k de =0。

8，cos φ=0。

75，tan φ=0。

9P js =k de ΣP=0。

8×45=60kWQ= P ca ·tan φ=36×0。

88=52。

9 kvarS=ca ca Q P 22+=221.1090.124+=80 kVA由于其他低压设备的负荷统计与此相同，故不再一个一个统计，其结果见附表一、二.二、变电变压器的选择（一）一类负荷及其主要辅助设备变压器选择由于地面低压负荷有一类负荷及其主要辅助设备，根据矿井0。

4kV母线计算视在功率（附表一），为了保证供电的可靠性，变压器选用S11—400/10型变压器两台，正常工作时，一台工作,一台带电备用。

S11—400/10型变压器技术数据如下表：型号:S11-400/10 额定容量：400kVA额定高压:10kV 额定低压：0.4kV空载损耗:0.57kW 负载损耗：4.3kW短路阻抗：4% 空载电流：0.4％连接组:Yyn0或Dyn11 重量(总重)：1420kg外形尺寸(长×宽×高）：1250×800×1300mm。

变压器容量的选择

变压器容量的选择近年来，随着人民生活水平不断提高，住宅建设高速增长，出现了大量成片的住宅小区，加之大量私营企业的增加，变压器容量的选择不能仅仅是所有负荷的百分之儿，负荷预测就显得更为重要。

1住宅用电负荷预测需用系数法依据人们的生活习惯，可能使用的电气设备有灯具300W、音响600W、电视机400W、冰箱200队微波炉或电饭煲1800W.饮水机100W.抽油烟机200W、洗衣机200W、热水器1500W、空调2500W、其它未知设备600W,合计8400W。

有些大型住宅的居民还增加空调、电视机、或双卫生间，用电容量将大幅增加，约为16 000肌据统计，居民用电的最大负荷出现在夏季19辽2时间段，这时用电负荷约为3800W,是用电设备容量的45%,所以需用系数为0.45。

一般住宅的计算负荷取3800W,大一些住宅取9500肌Pjs二KxPs Pjs- 一计算负荷Ps—-设备容量单位面积法：按《中华人民共和国电力法》、《电力供应与使用条例》有关规定，一户一表工程应满足居民用电在30-50年内增长达到中等电气化的目标。

住宅用电中等电气化水平是在普及电视机、洗衣机、电冰箱、电饭煲等家用电器的基础上，考虑空调或电热器进入居民家庭，炊事用具初步电气化，每户住宅日均用电水平达到7"20kwho根据经济发展水平和居民用电消费结构的不同，一户一表进户线及户内配线的改造应能保障今后30〜50年内不再改造，其供电能力达到riOKW的水平、最低不低于50W/m2的居民小区用电设计标准。

Pjs=P XS P 一-建筑面积的负荷密度，即50W/m22变压器的选择同时系数法:P j s二K》KxPs K工-一同时系数住宅小区内居民由于作息时间不同，同时系数偏小，取同时系数一般为50户以下0. 55、50〜100户为0. 45、100〜200 户0.40、200 户以上取0.35。

山于居民用电基本没有无功补偿，取负荷功率因数0. 7o 例如：在一住宅区有户住户，确定变压器容量为多大？用需用系数法计算小区的负荷为：Pjs二KxPs二3. 8X490=1862KW用单位面积法讣算小区的负荷，每户按5KW i|-算，则Pjs二490X5二2 450KW 因490>200 户取Kx二0. 35 Pjs二2450X0. 35=857. 5KWSjs二Pjs/cos①二857. 5/0. 7=1 225KVA规范规定：居民小区单台变压器容量不宜大于630KVA,可取两台630KVA的变压器。

负荷计算及变压器选择

负荷计算及变压器选择1.专用工程1.1 负荷计算及变压器容量、台数选择依据用电设备组名称查表得出： Kx（需要系数），cos Φ， tan Φ（见 excel 表格或《工业与民用配电手册》）设备容量 Pe依据下边的公式，计算Pj ，Qj， Sj ，Ij基本公式： Pj=Pe*Kx Qj=Pj*tanΦSj Pj 2Qj 2IjSj3 * Un取同时系数：Kp=0.85，Kq=0.95计算出Pj ， Qj，Sj能够计算出赔偿前的功率因数 cosΦ，功率因数一般赔偿到 0.95 ，查表可查出无功赔偿率q c赔偿容量 Qc=Pj* q c，计算赔偿后的设备容量： Pj ， Qj,Sj ，Ij变压器消耗：Pb=0.01Sj ，Qb=0.05Sj变压器负荷率75%-85%，选择变压器台数和容量1.2 无功赔偿率 qc 附表（见 excel 表格或《工业与民用配电手册》）2公用工程2.1 负荷计算A)套住所建筑面积在 60 ㎡及以下时，用电负荷不宜小于 4KW；建筑面积在 60-120 ㎡，用电负荷不宜小于 8KW；建筑面积在 120-150 ㎡时，用电负荷不宜小于 12KW；建筑面积在 150 ㎡以上时，用电负荷不宜小于 16KW，高出部分建筑面积可按 40-50W/㎡计算。

B)新建住所内公用设备用电按实质设备容量负荷计算，设备容量不明确时，按负荷密度估量，物业管理类 60-100W/㎡；商业（会所）类 100-150W/㎡.2.2 变压器容量、台数的选择S=（总负荷 *0.5 ） /2（10KV公用配电室变压器单台容量不宜大于800KVA，假如需要选择二台的话除以 2）0.5 为配置系数对于变压器容量选择，我们来举个简单例子以下：户型介绍1#楼：层高均高 3 米；共 3 个单元， 11 层，一层 2 户；建筑面积均为80 平方。

2#楼：层高均为 3 米，共 3 个单元， 7 层，一层 2 户，建筑面积均为71 平方。

炼油厂电力负荷计算及变压器选型

炼油厂电力负荷计算及变压器选型张红启【摘要】Starting from the "calculation method for electricity load design in petroleum refineries" (SH/T 3116-2000) standard, the calculation method of axial power was introduced as well as the derivation process of shaft power formula, the computational load of other power equipments was calculated by the demand coefficient method, the maximum load on the device was calculated as well as the capacity of reactive power compensation. Considering the transformer active power loss and reactive power loss, the design and selection of the transformer were verified.%从《炼油厂用电负荷设计计算方法》（SH/T 3116-2000）标准入手，介绍了轴功率的计算方法及轴功率公式的推导过程，采用需要系数法计算了其它电力设备的计算负荷，对装置的最大计算负荷及无功功率补偿容量进行了计算，在考虑变压器有功功率损耗及无功功率损耗后，对变压器的设计选型进行验证。

【期刊名称】《当代化工》【年(卷),期】2015(000)002【总页数】4页(P288-291)【关键词】轴功率;需要系数;有功功率;无功功率;计算负荷;变压器【作者】张红启【作者单位】中国石油抚顺石化公司石油二厂，辽宁抚顺 113008【正文语种】中文【中图分类】TE683为了规范石油化工企业炼油厂建设项目的电力负荷计算，中国石化集团洛阳石油化工工程公司制定了《炼油厂用电负荷设计计算方法》（SH/T 3116-2000）标准，并经国家石油和化学工业局2000年批准发布，本标准适用于石油化工企业炼油厂新建、改建和扩建工程设计中的电力负荷计算，包括装置（单元）、变（配）电所和炼油厂的用电负载计算，以及装置（单元）、炼油厂的年电能消耗量计算。

建筑面积计算照明负荷选择变压器容量

建筑面积计算照明负荷选择变压器容量1 负荷计算1.1 单位指标法应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即：Pjs=∑Pei×Ni÷1000(kW)式中Pei——单位用电指标，如：W/户(不同户型的用电指标不同)，由于地区用电水平的差异，各地区应根据当地的实际情况取用Ni——单位数量，如户数(对应不同面积户型的户数)邯郸市居民住宅负荷计算参考值见表1。

表1 居民住宅负荷表户建筑面积(m2) ＜80 80～100 ＞100计算负荷(W) 3000～4000 4000～6000 7000～8000计算电流(A) 14～18 18～27 32～36内线截面(mm2) 4 6 10电能表规格(A) 5(20) 5(20) 10(40)应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。

PM=Pjs ×η(式中η——同时系数，不同的住户η值不同：一般情况下，25～100户的小区取0.4；101～200户的小区取0.33；200户以上的小区取0.26。

)1.2 单位面积法按单位面积法计算负荷，在一定的面积区有一个标准，面积越大的区其负荷密度越小，其表达式如下：PM=Ped×S×η式中PM——实际最大负荷，kWPed——单位面积计算负荷，W/m2S——小区总面积，m2η——同时系数，取值范围同上根据以上两种方法求出照明及家用负荷后，结合小区的实际情况，看是否还有其它负荷，如有其它负荷则应考虑进去。

一般的成规模的小区会有路灯、公用照明、物业楼(物业办公及商场联用)用电负荷；如果是小高层(9层以上)(小康型)还应考虑电梯负荷；二次加压泵房负荷(供生活及消防用水)，以上诸负荷在计算住宅小区负荷中占比重较大的是照明及家用电负荷，而照明及家用电负荷出现最大值的时段为每天19：00～22：00，因而在计算小区的最大负荷时就以19：00～22：00时段的照明及家用电负荷为基础，然后再叠加其它负荷。
